разъемы ШРН, ШРНГ

Необычные разъемы. Поначалу я отнёс их к подвиду разъёмов ШР (исходя из сходства названия и внешнего вида), но, собрав материала побольше, понял, что это отдельный вид.

Это штепсельные разъемы низкочастотные низковольтные. Внешне они действительно похожи на ШР. Но конструкция совершенно иная:

Они были разработаны в 1949 году силами СКБ завода № 794 Минавиапрома (вошедшим позднее в НИИ Радиоэлектроники). Прототипом, полагаю, так же как у ШР, был какой-то тип американских авиационных соединителей.

Серийный выпуск был начат в 1950 году на заводах Минавиапрома № 794 (Ленинградский завод "Радиоприбор"), № 371 (Казанский завод штепсельных разъемов, ныне Элекон) и № 379 (полагаю, это Каменск-Уральский радиозавод, ныне ПО "Октябрь").

Справочные данные на них из отраслевого каталога 2005 года.

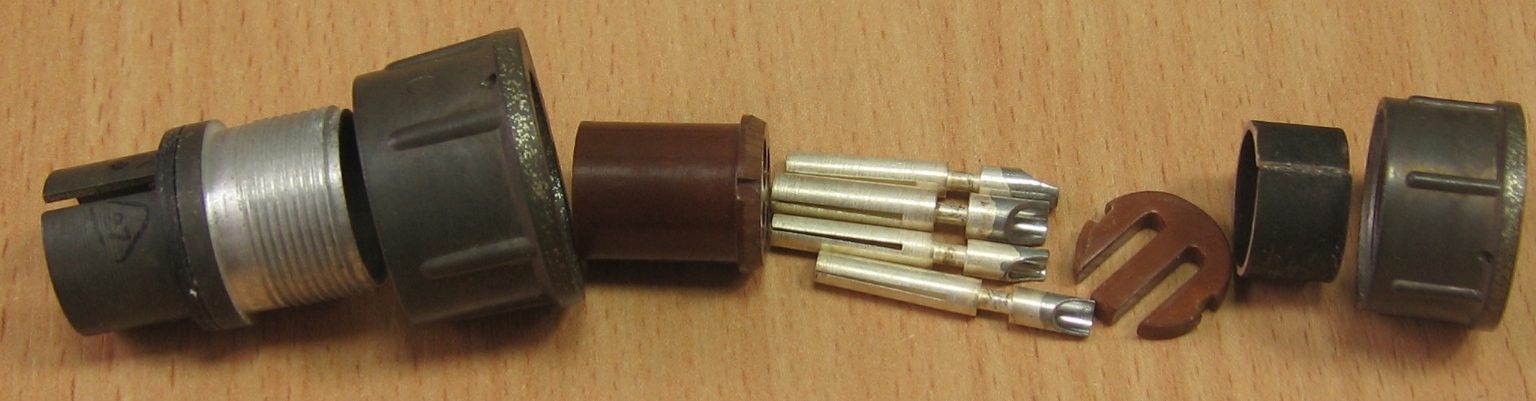

Разъемы типа ШРН состоят из блочной вилки и кабельной розетки. Корпус блочной части имеет круглый монтажный фланец. Крепление вилки к стенке блока осуществляется с помощью круглых гаек. Корпус кабельной части имеет соединительную резьбовую гайку. Корпусные детали изготавливаются литьем под давлением из сплава Ал-11.

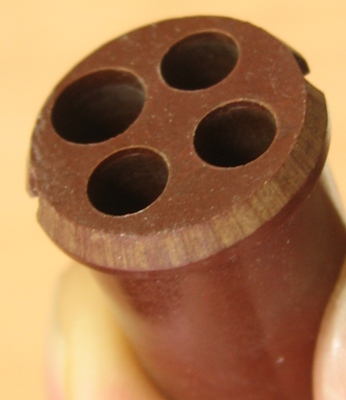

Изолятор — цельный, из пластмассы K-211-3. Контакты в изоляторе крепятся с помощью текстолитовой гребенки. Крепление изолятора с контактами и гребенки в корпусе осуществляется с помощью фибрового кольца и экранированной гайки. Штыри контактов цилиндрические, а гнезда — разрезные трубчатые. Штыри изготавливаются из латуни ЛС59-1, гнезда — из бронзы БрОЦ4-3. Покрытие контактов — серебро.

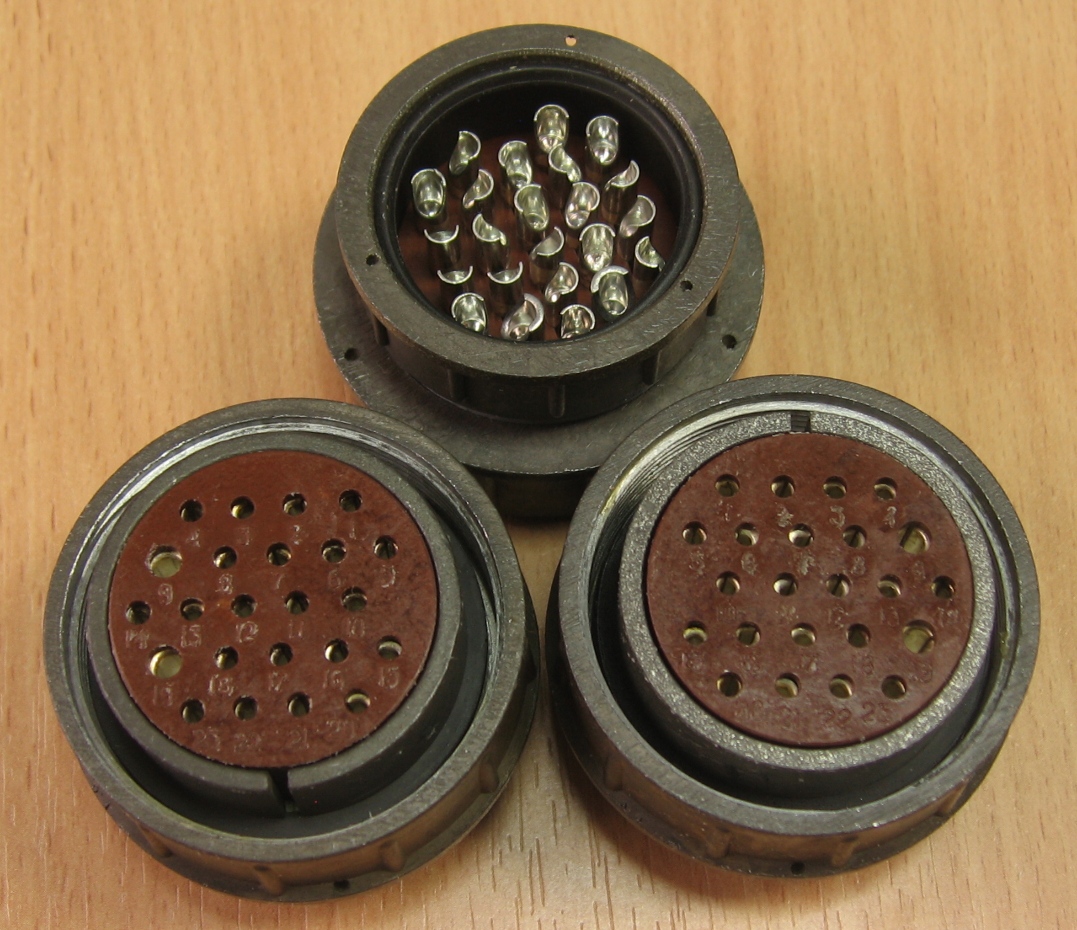

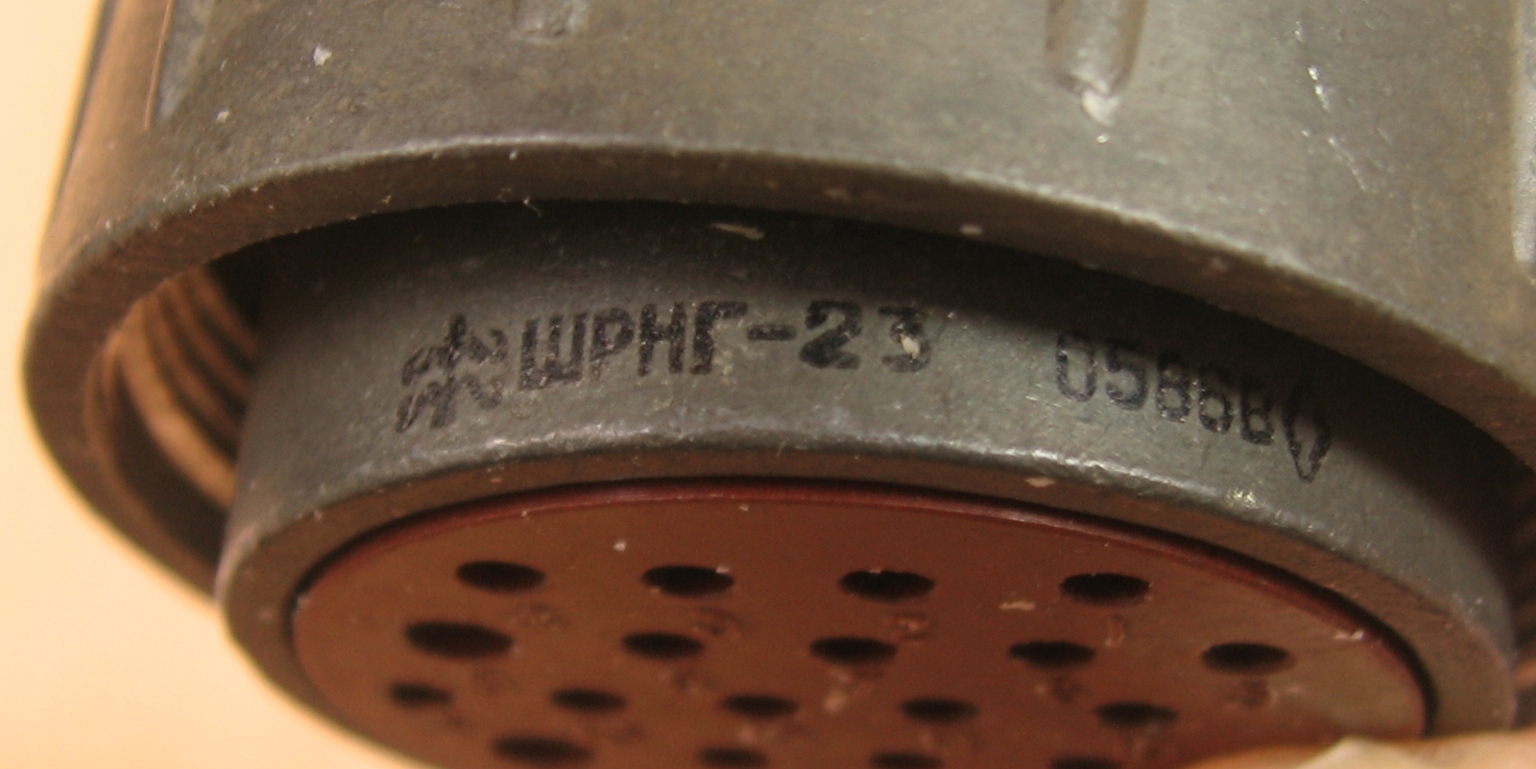

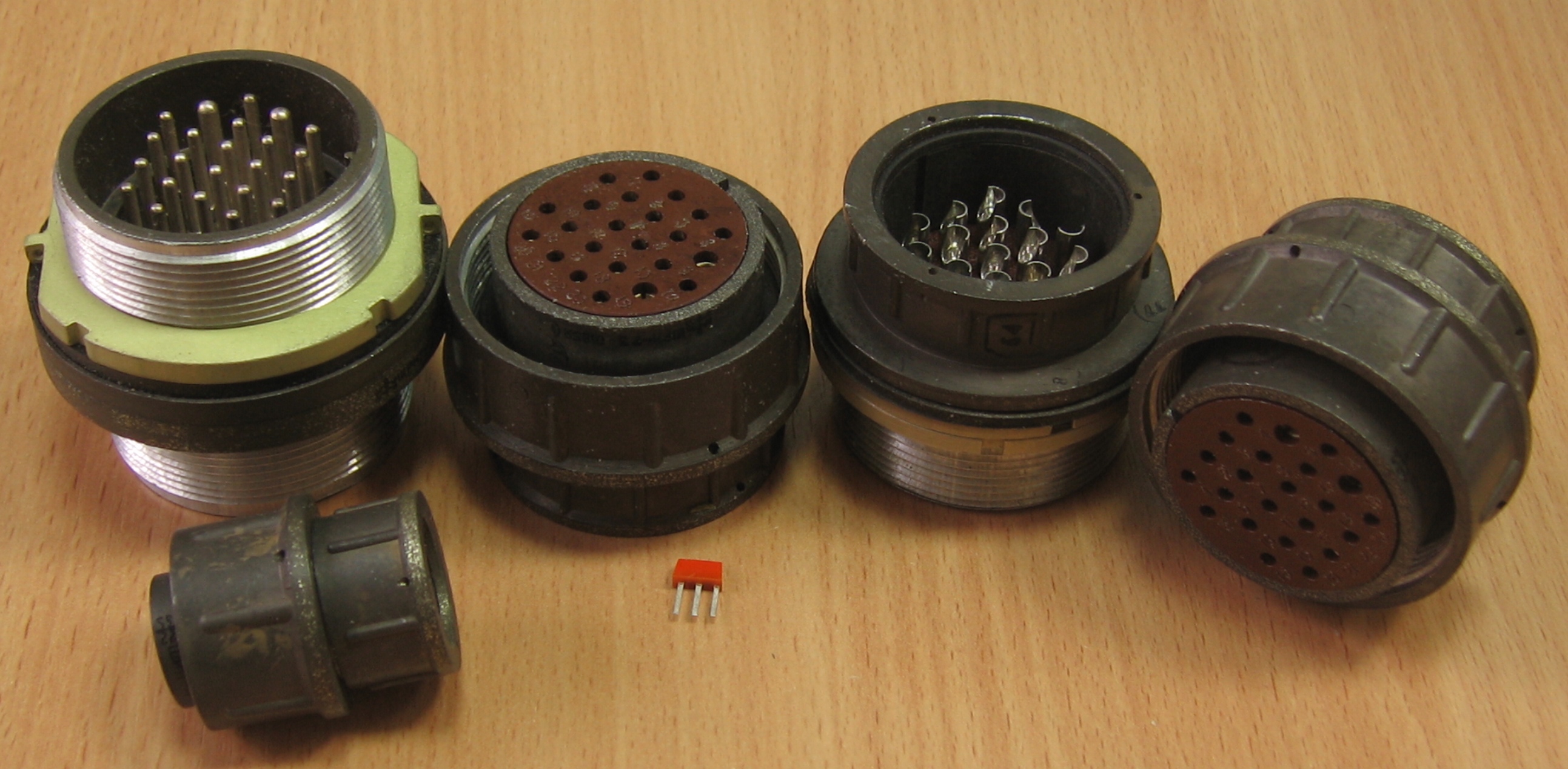

Разъемы типа ШРНГ состоят из блочной герметичной проходной вилки и двух кабельных розеток. Конструкция розеток разъемов ШРНГ идентична с розетками ШРН (левая розетка отличается от правой зеркальным расположением шпоночного паза и оцифровки контактов).

Производитель - "Элекон", Казань.

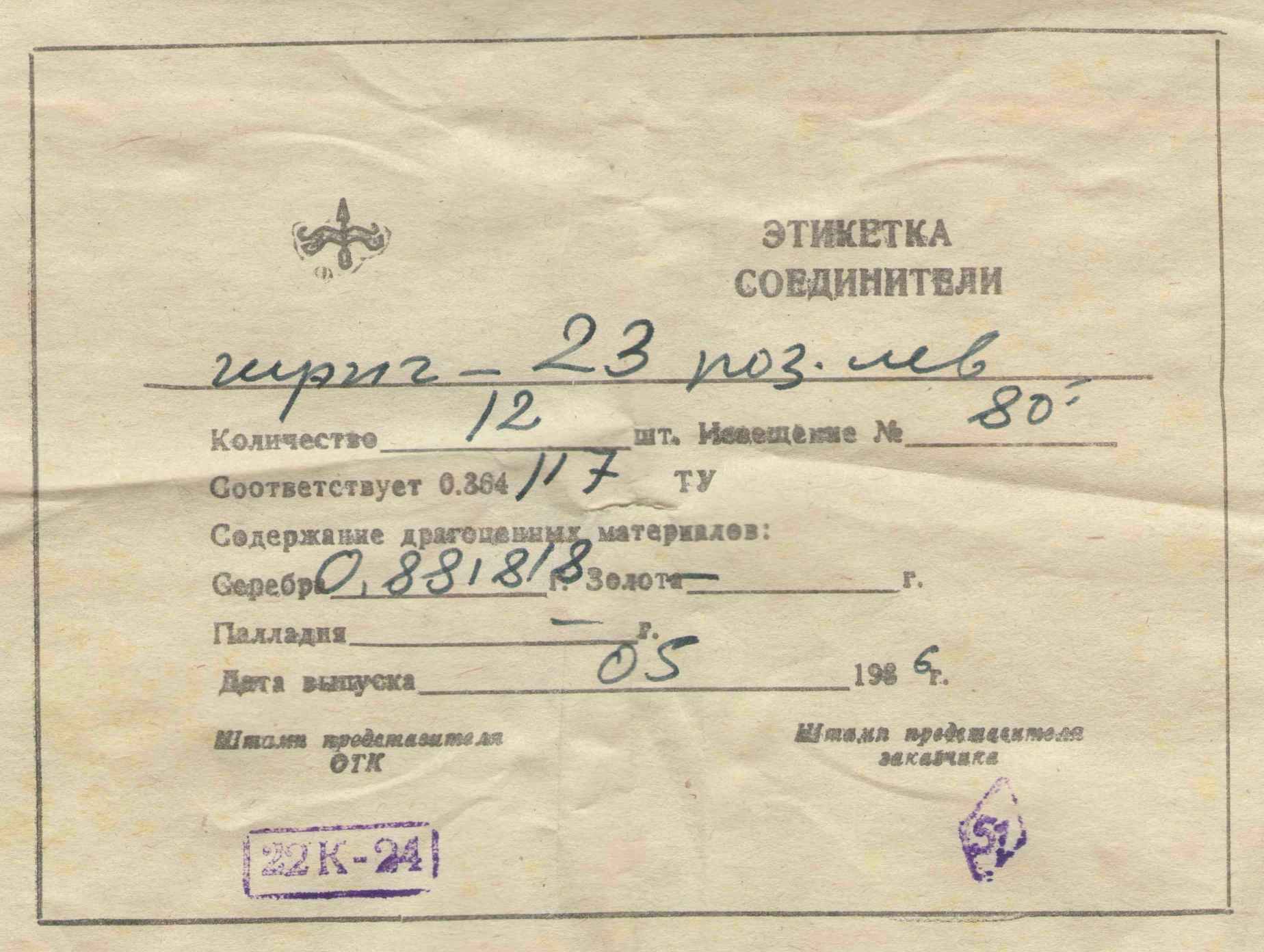

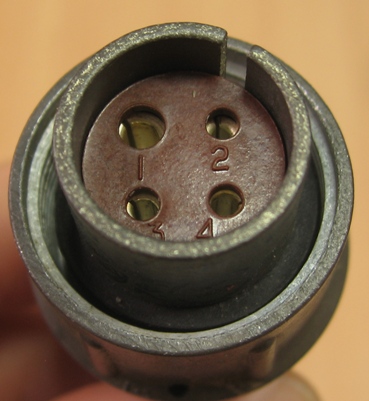

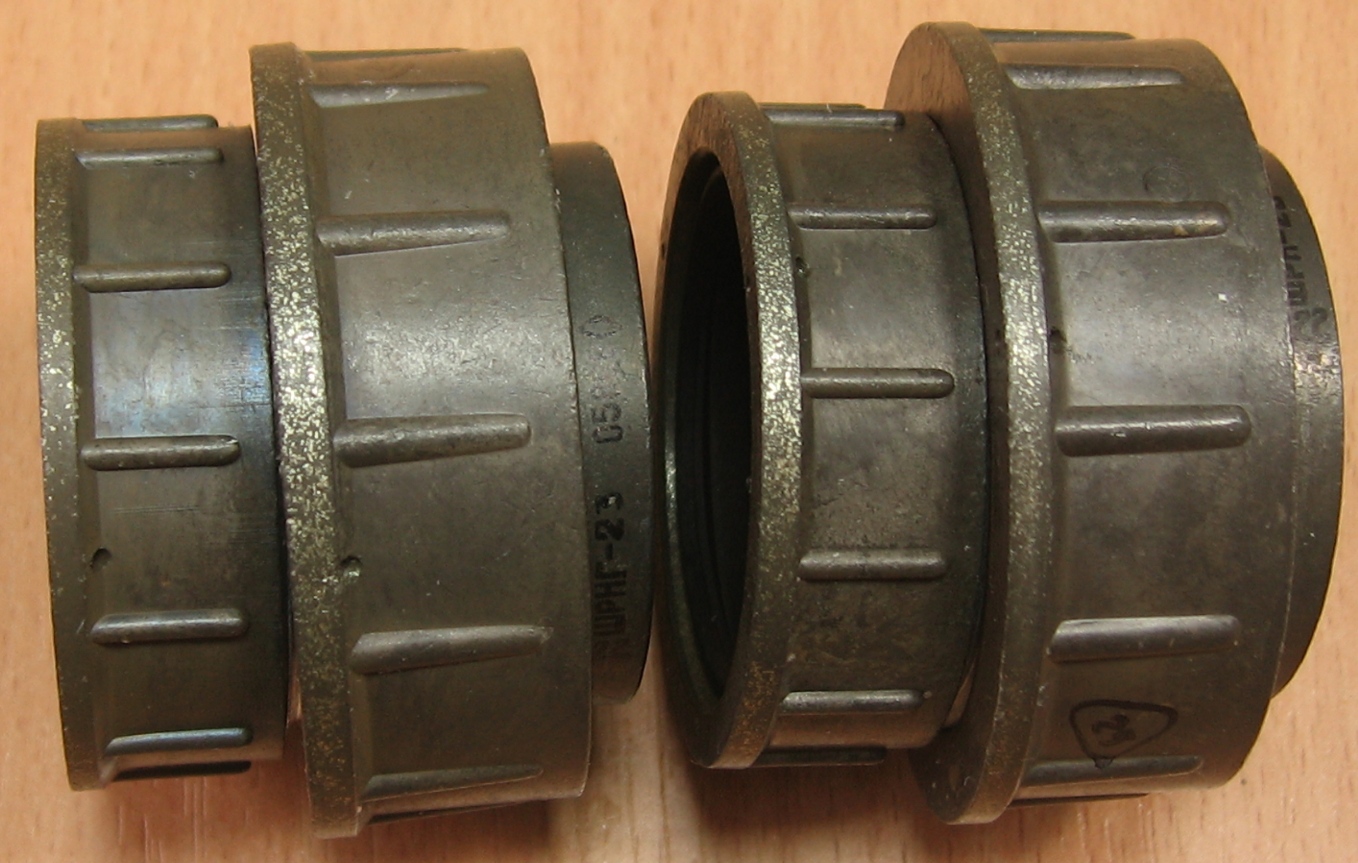

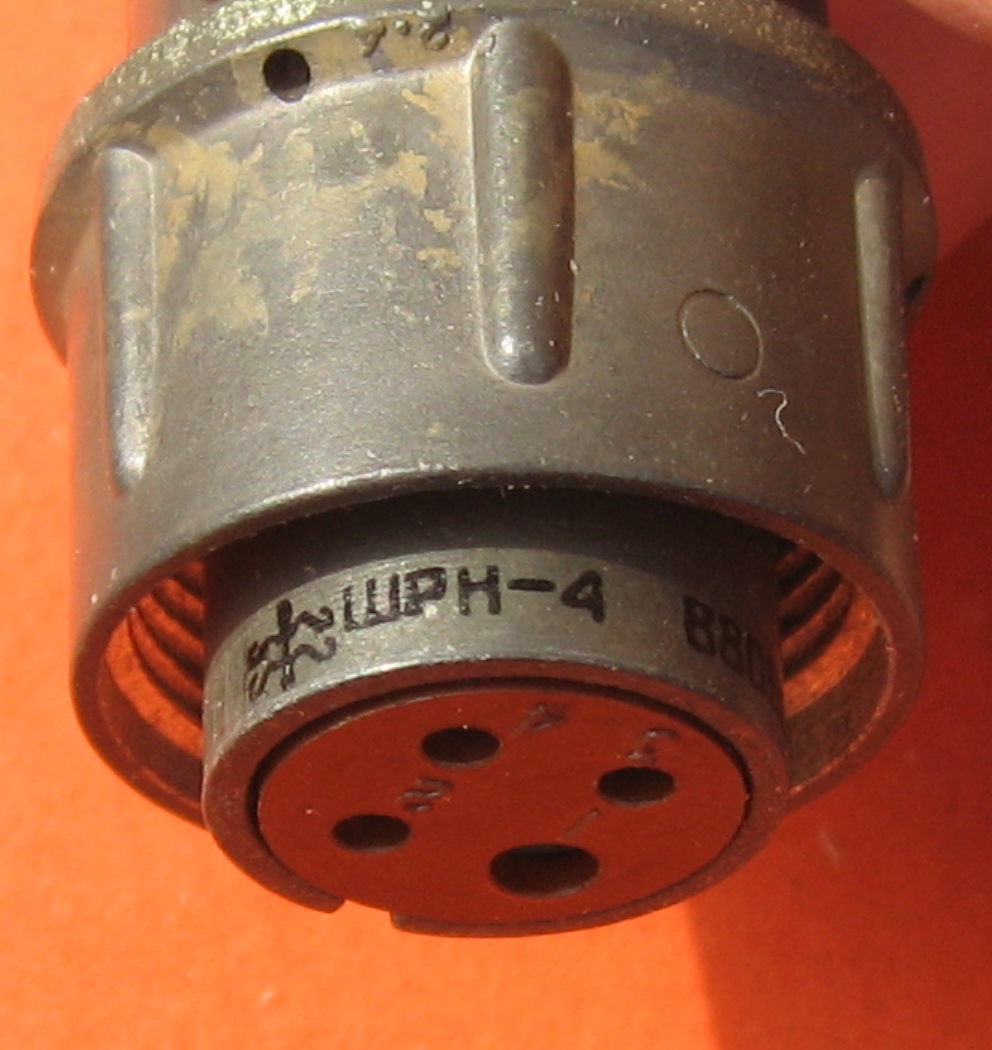

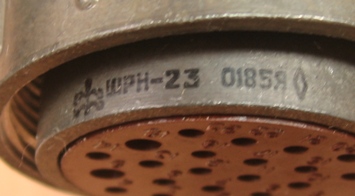

Кабельные части

В отличие от тех же ШР'ов, имеют очень короткий "хвост".

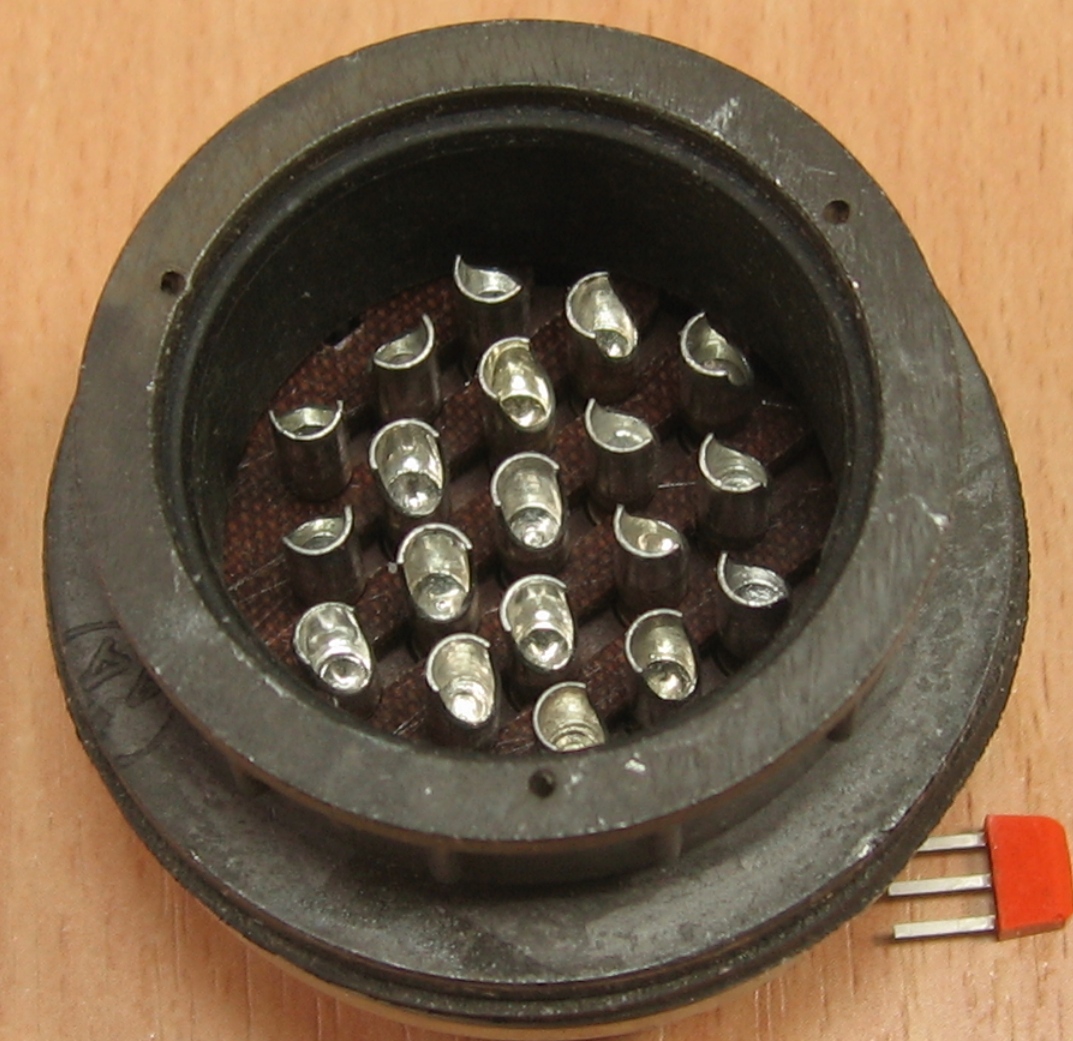

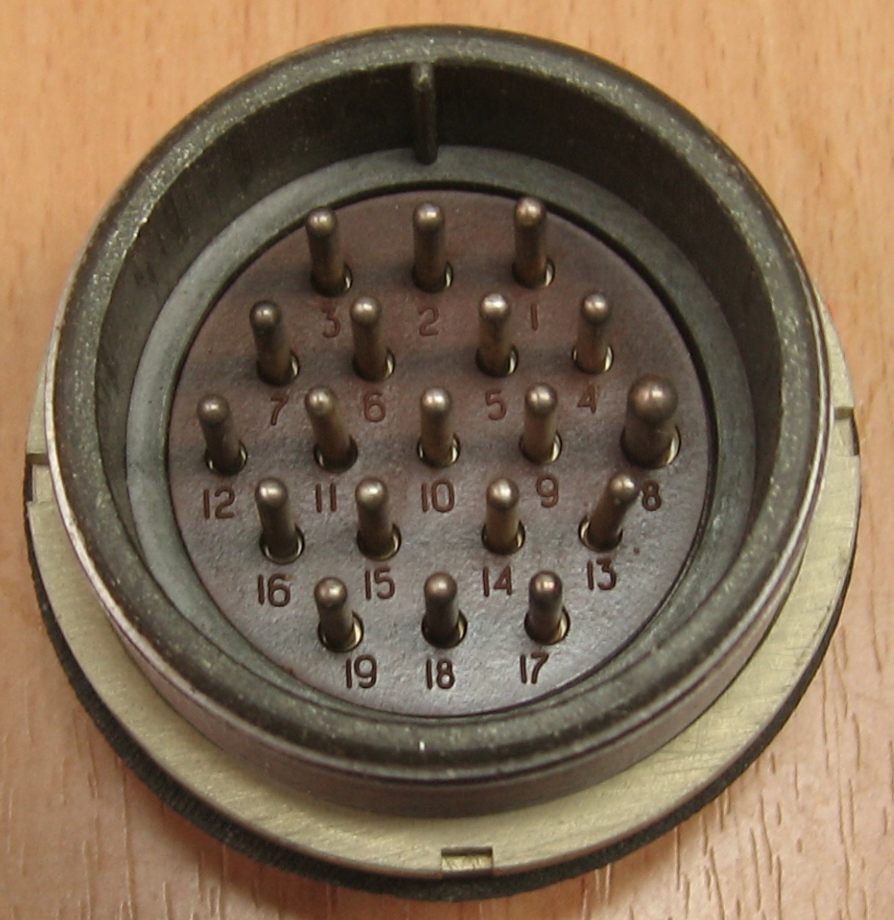

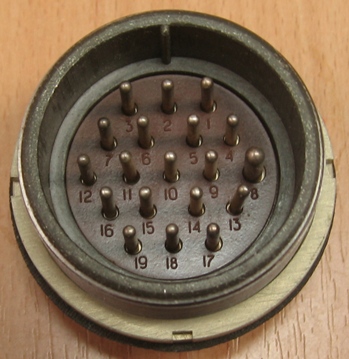

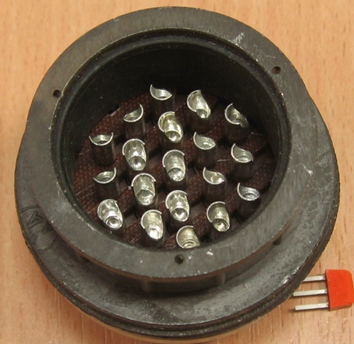

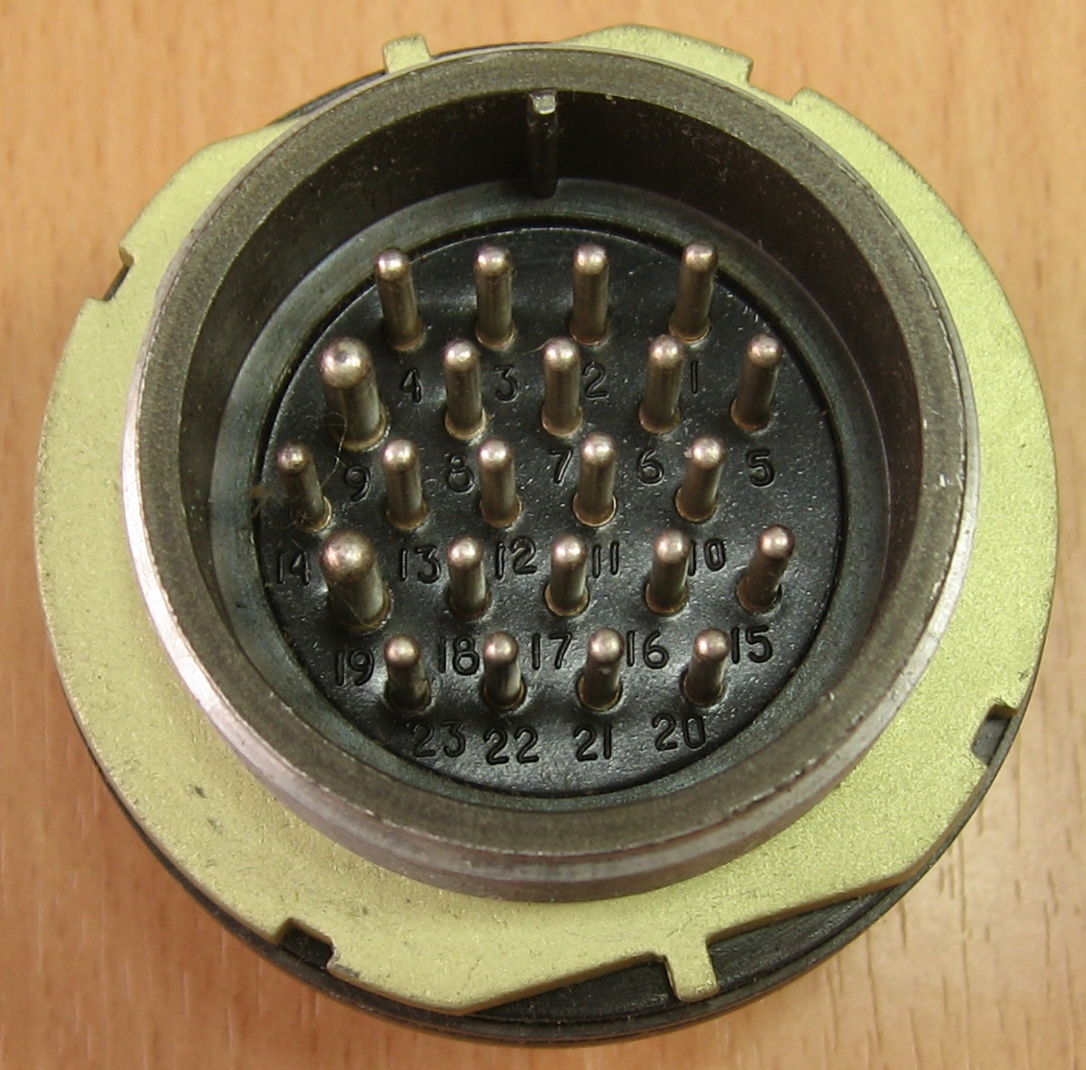

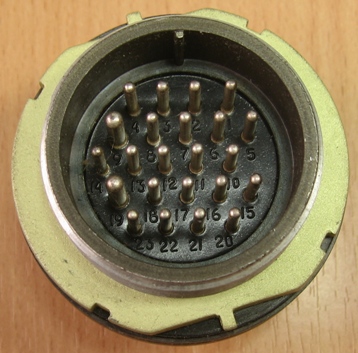

Блочные части

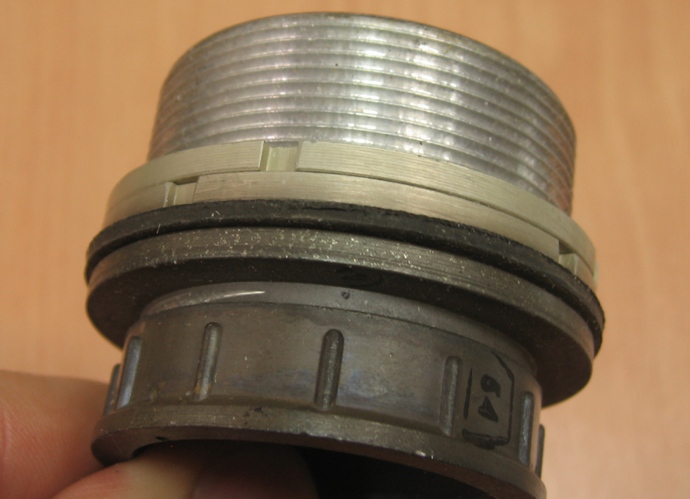

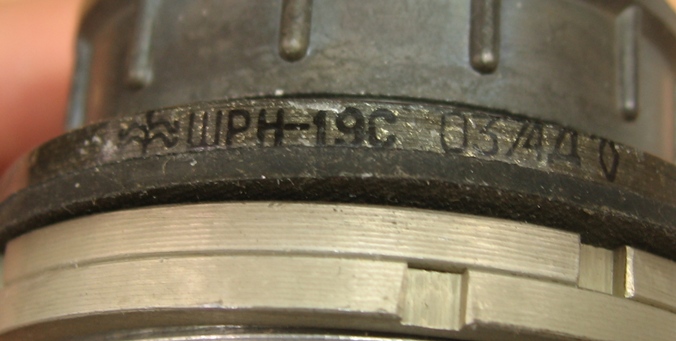

В обозначении есть странная буква С, обозначающая специальную крепежную гайку :

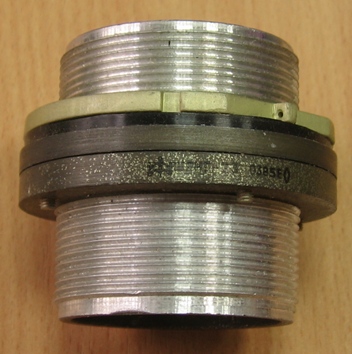

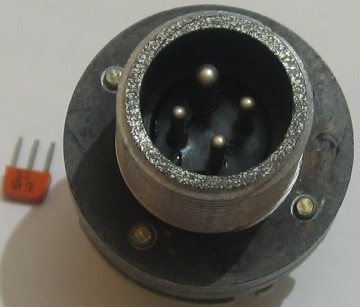

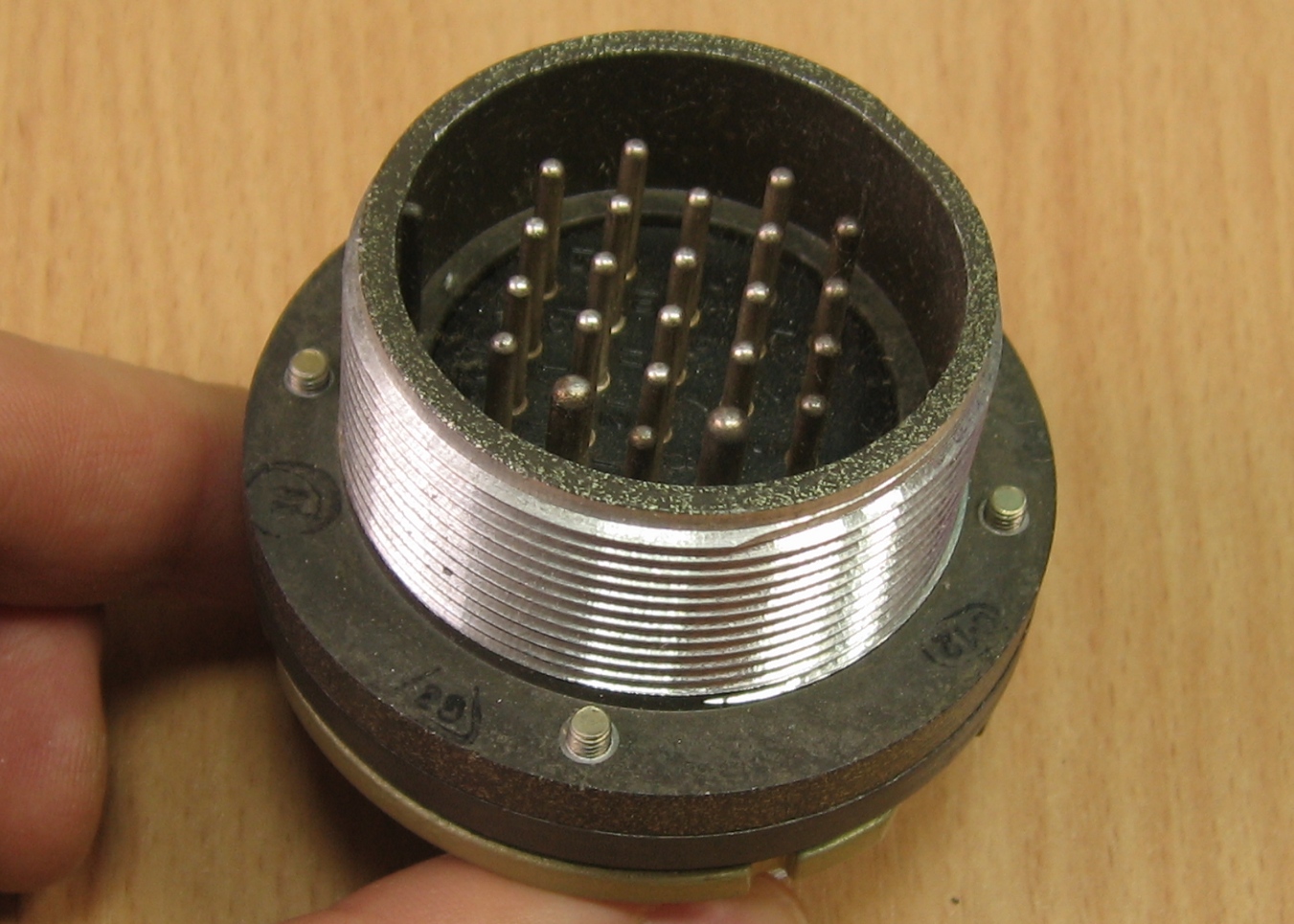

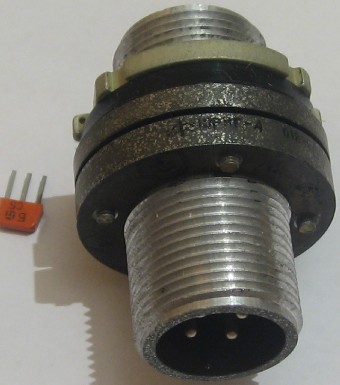

Проходные части

Источники:

1. Методическое пособие по эксплуатации и войсковому ремонту бортовых электрических сетей летательных аппаратов. Выпуск № 5557. Военно-воздушные силы. 1986.
2. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 1. ОАО "Российский научно-исследовательский институт "Электронстадарт". 2005.
