серия 84xx

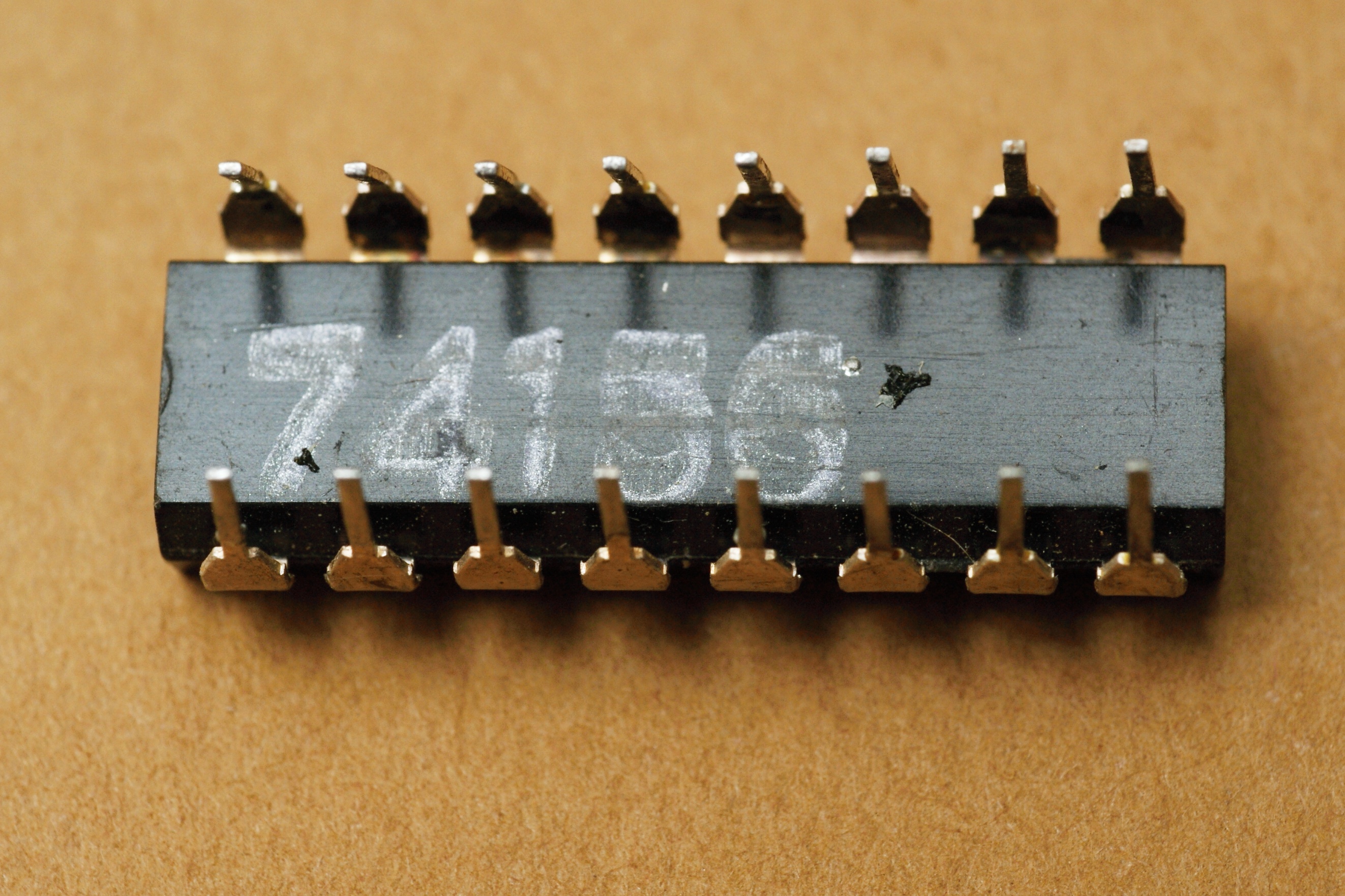

Образцы весьма редкой ныне серии ТТЛ-схем. Серия SN84 от Texas Instruments представляет собой промежуточный вариант между SN74 и SN54 - её температурный диапазон составляет -25...+85°С; так называемый расширенный индустриальный. В остальном она полностью совпадает с той же SN74, даже на обратной стороне корпуса иногда пропечатывают именно исходный вариант.

В справочниках она встречается крайне редко, есть ощущение, что выпускали её недолго, возможно до середины 70-х.

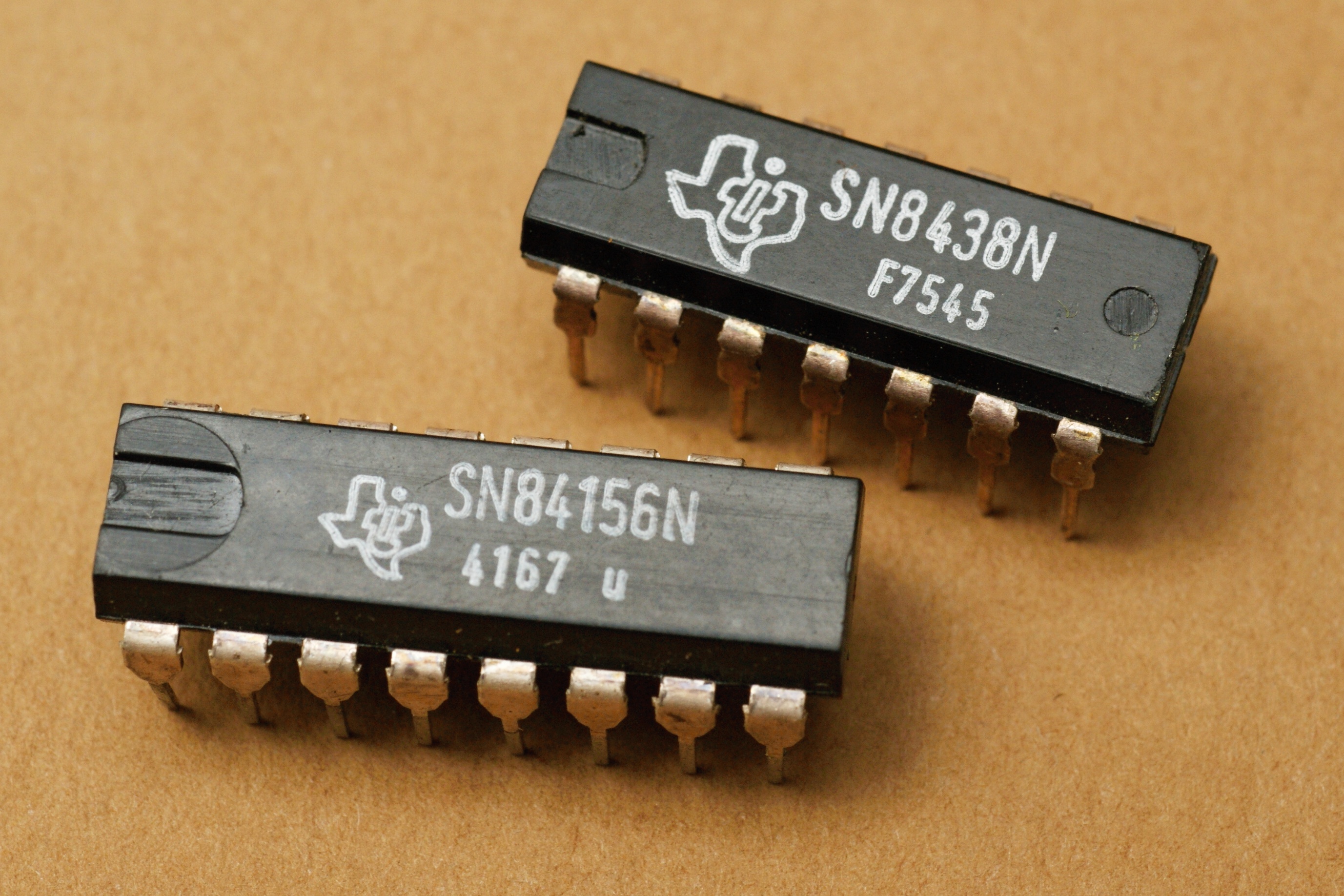

Пара образцов этой серии - SN8438N (четыре логических элемента 2И-НЕ с открытым коллектором) и SN84156N (два дешифратора 2х5).
