СП3-7

Сдвоенные переменные композиционные сопротивления, экранированной конструкции, с подвижными системами, закрепленными на одной оси.

Судя по литературе, выпускались в четырех исполнениях:

СП3-7 - без дополнительных отводов;
СП3-7а - то же, при повороте подвижного контакта по и против часовой стрелки имеют линейные взаимообратные характеристики;
СП3-7б - с двумя отводами;
СП3-7в - с одним отводом на каждом резисторе

Они были предназначены для синхронного регулирования громкости и тембра в двух каналах стереофонических систем. Ныне очень редки.

Производитель - Новосибирский завод радиодеталей (ныне ПО "Оксид").

Справочные данные на них из отраслевого каталога.

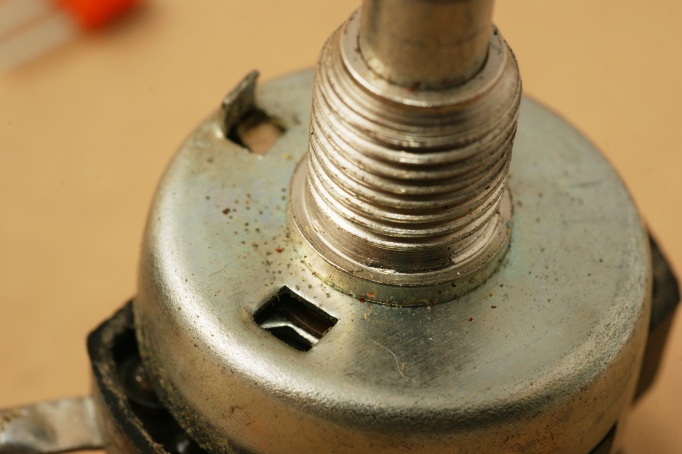

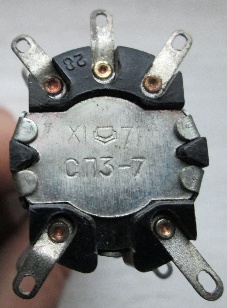

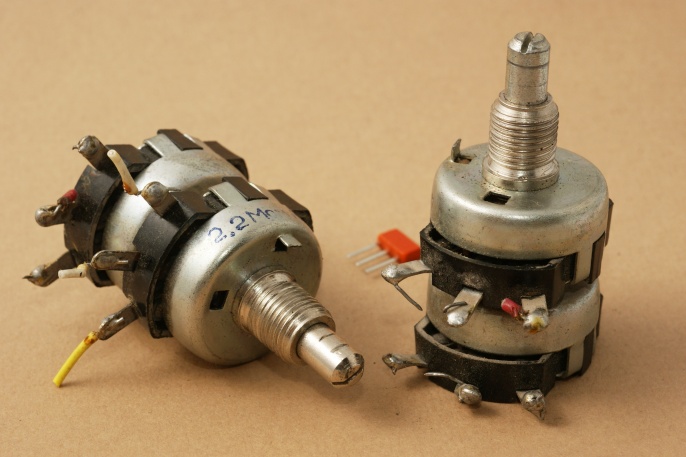

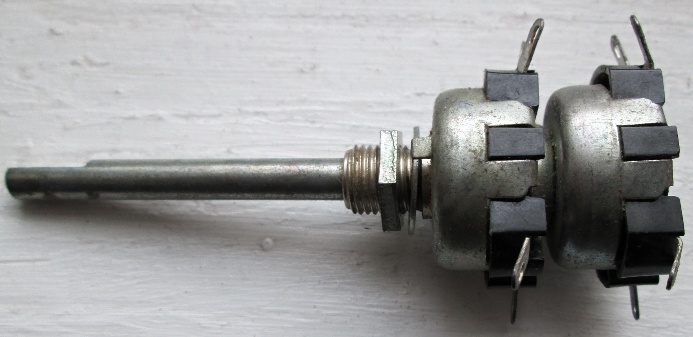

(фото с форума Портативное ретрорадио)

Основные параметры

Ряд номиналов* :
кривая А - 0,125 Вт, 5; 10; 100; 470; 1000; 2200 кОм
кривая В - 0,125 Вт, 5 кОм; 1 МОм; 2,5 МОм
Допустимое отклонение от номинала +20% +30%
Предельное рабочее напряжение - 200 В
Начальный скачок сопротивления - 7%
ЭДС шумов - не более 50 мкВ/В (для высокоомных резисторов)
Механический угол поворота подвижной системы 295°
Интервал рабочих температур от -10 до +70° С

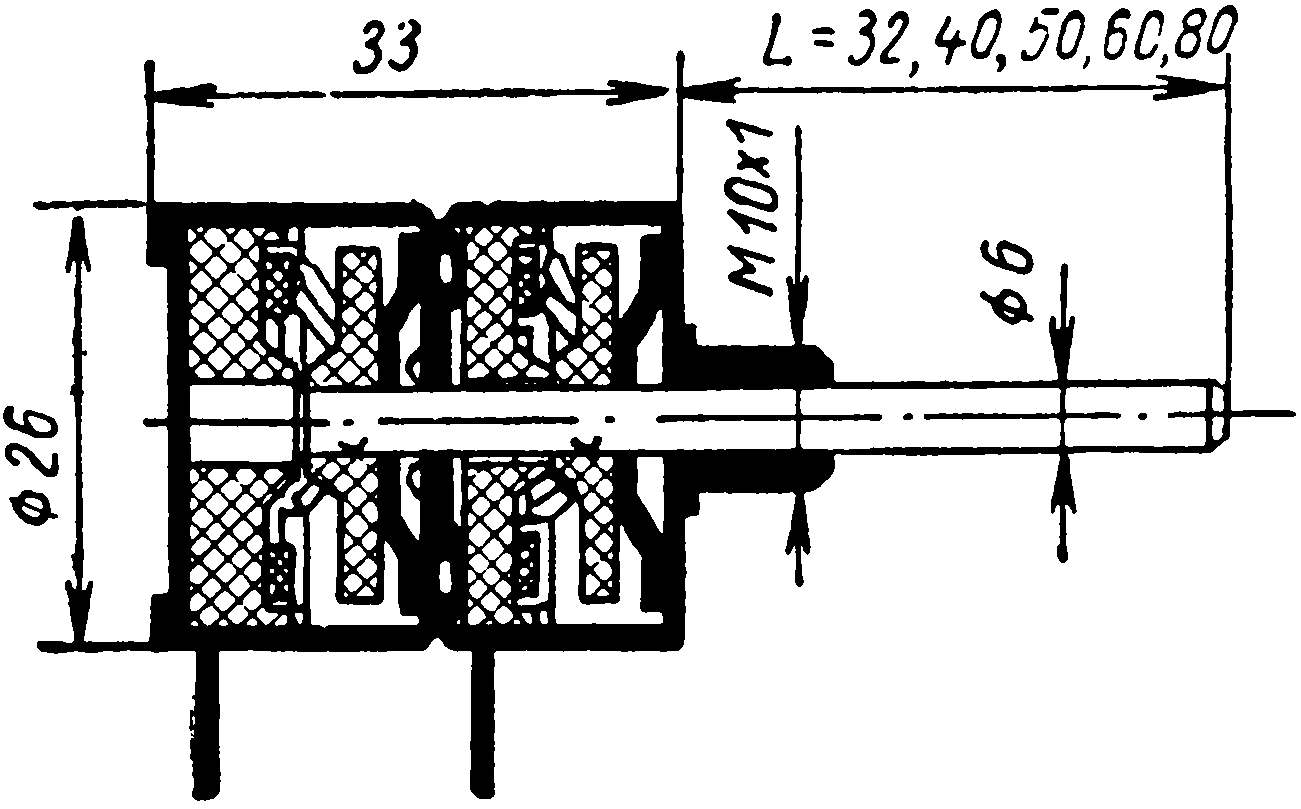

Вид и длина оси - ОС-3 20...80мм и ОС-5 32...80мм

* встречается также указание на диапазон 47 кОм ... 4,7 МОм

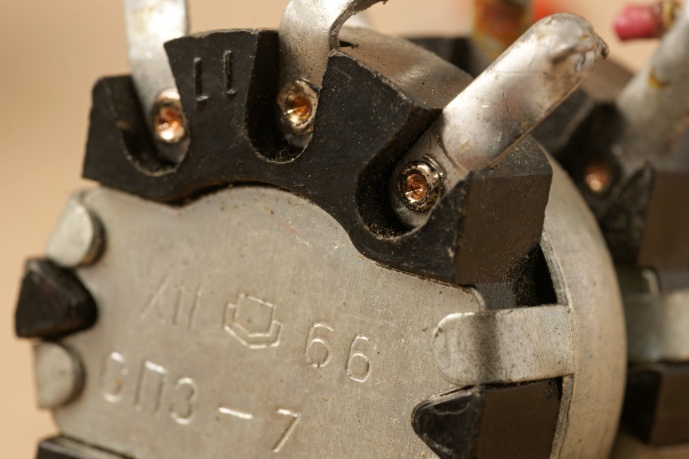

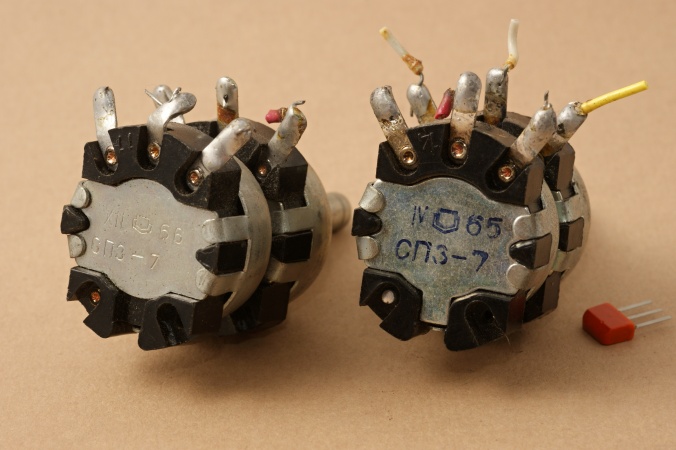

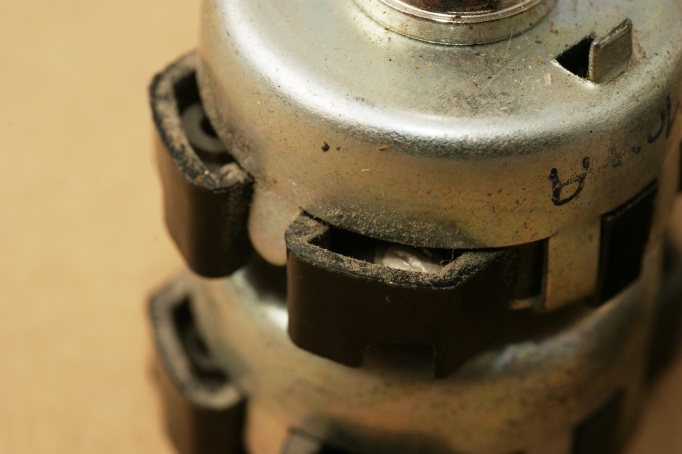

(фото с форума Портативное ретрорадио)

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748).
3. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972.
4. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
5. Марченко А.Н. Переменные резисторы. - М.: Энергия, 1980 (Массовая радиобиблиотека. Вып. 1017).
