СП4-8

Потенциометры прецизионные непроволочные (на основе проводящих пластмасс).

Предназначены для использования в качестве датчиков положения или углового перемещения в автоматических системах управления в различных отраслях техники: авиационной, ракетно-космической, корабельной, в различных промышленных системах и т. д.

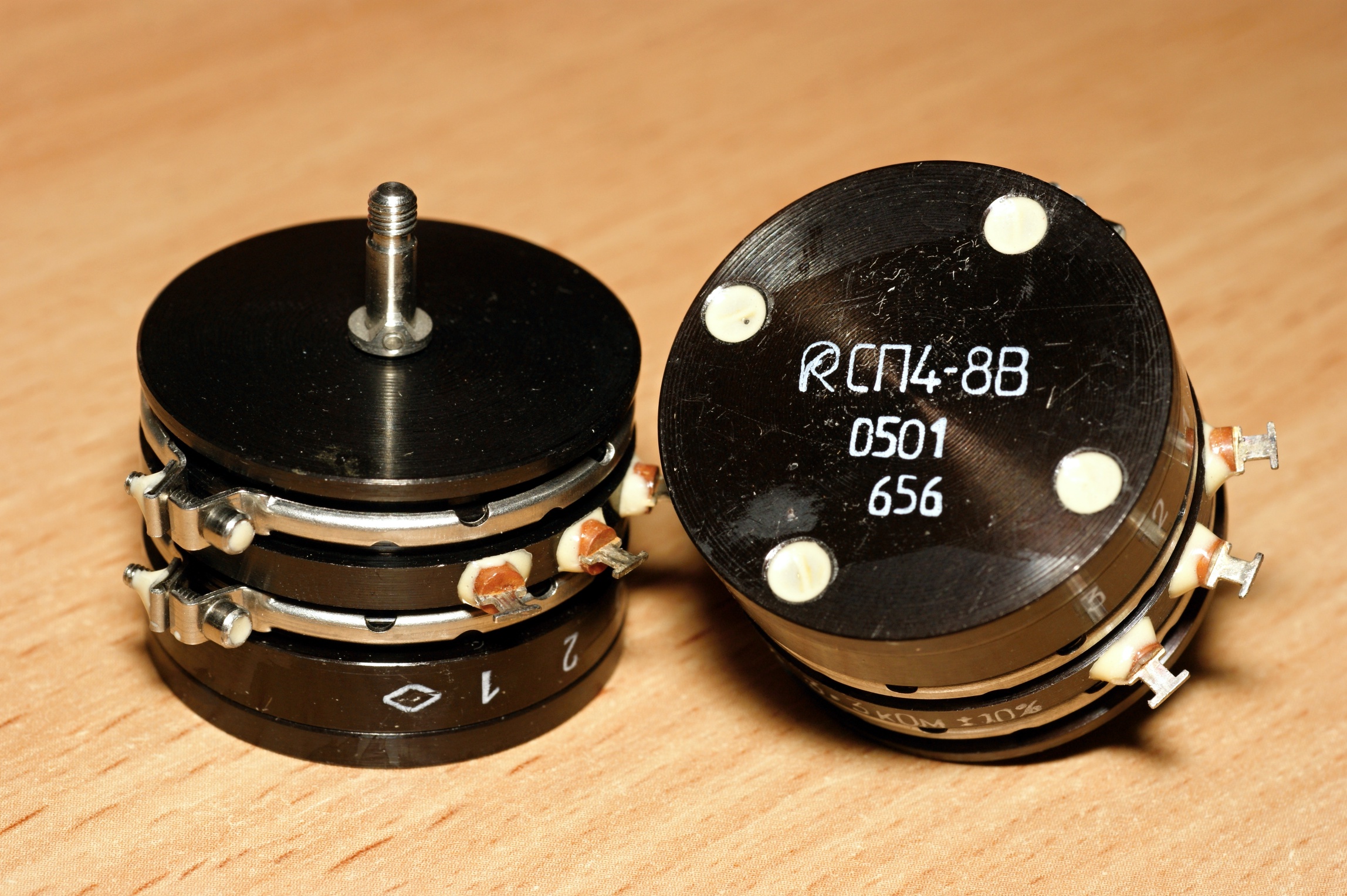

Производители - питерские предприятия, НИИ "Гириконд" и завод "Реконд", а также, несколько неожиданно, украинский завод "Измеритель (г.Черновцы).

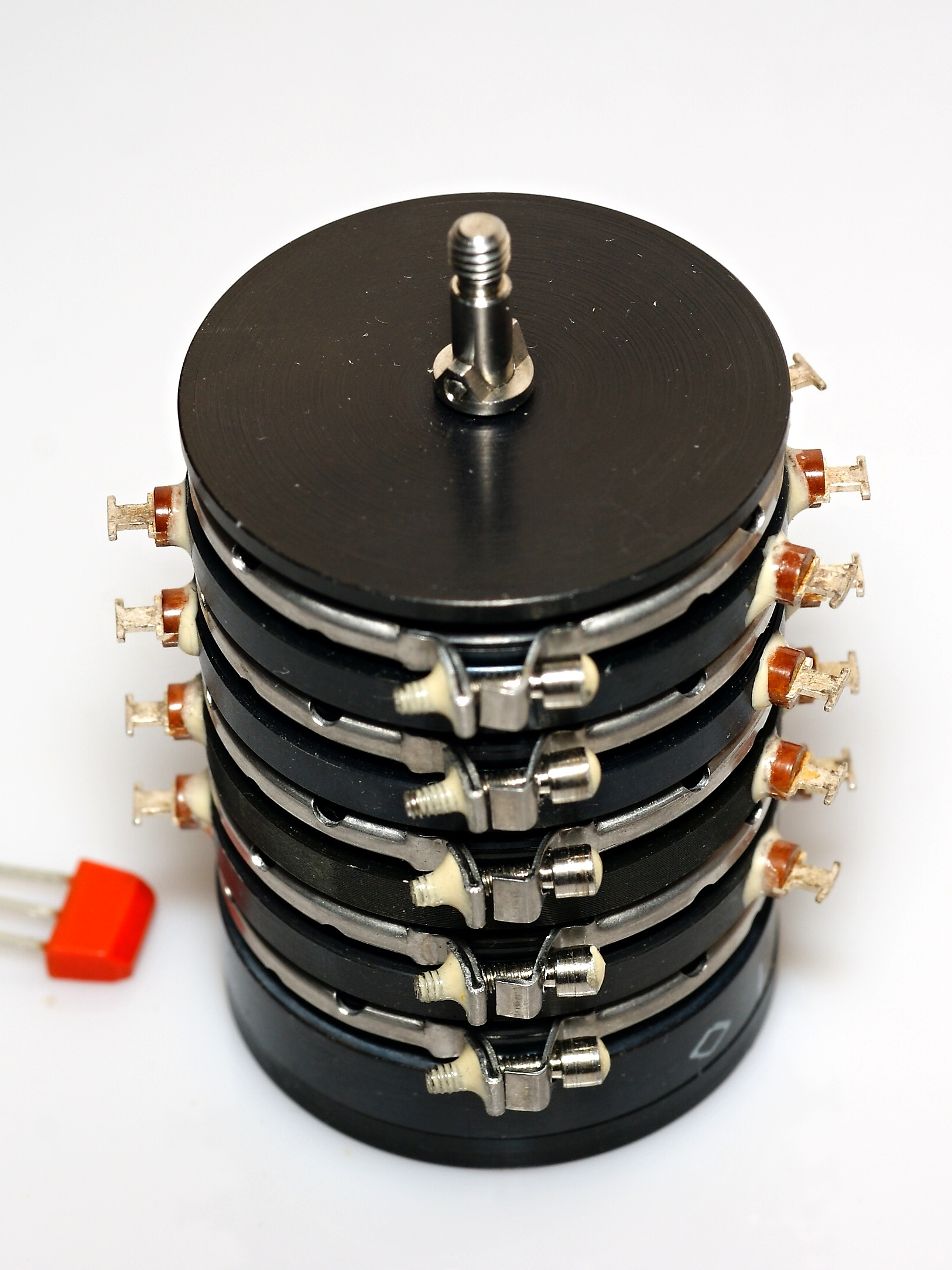

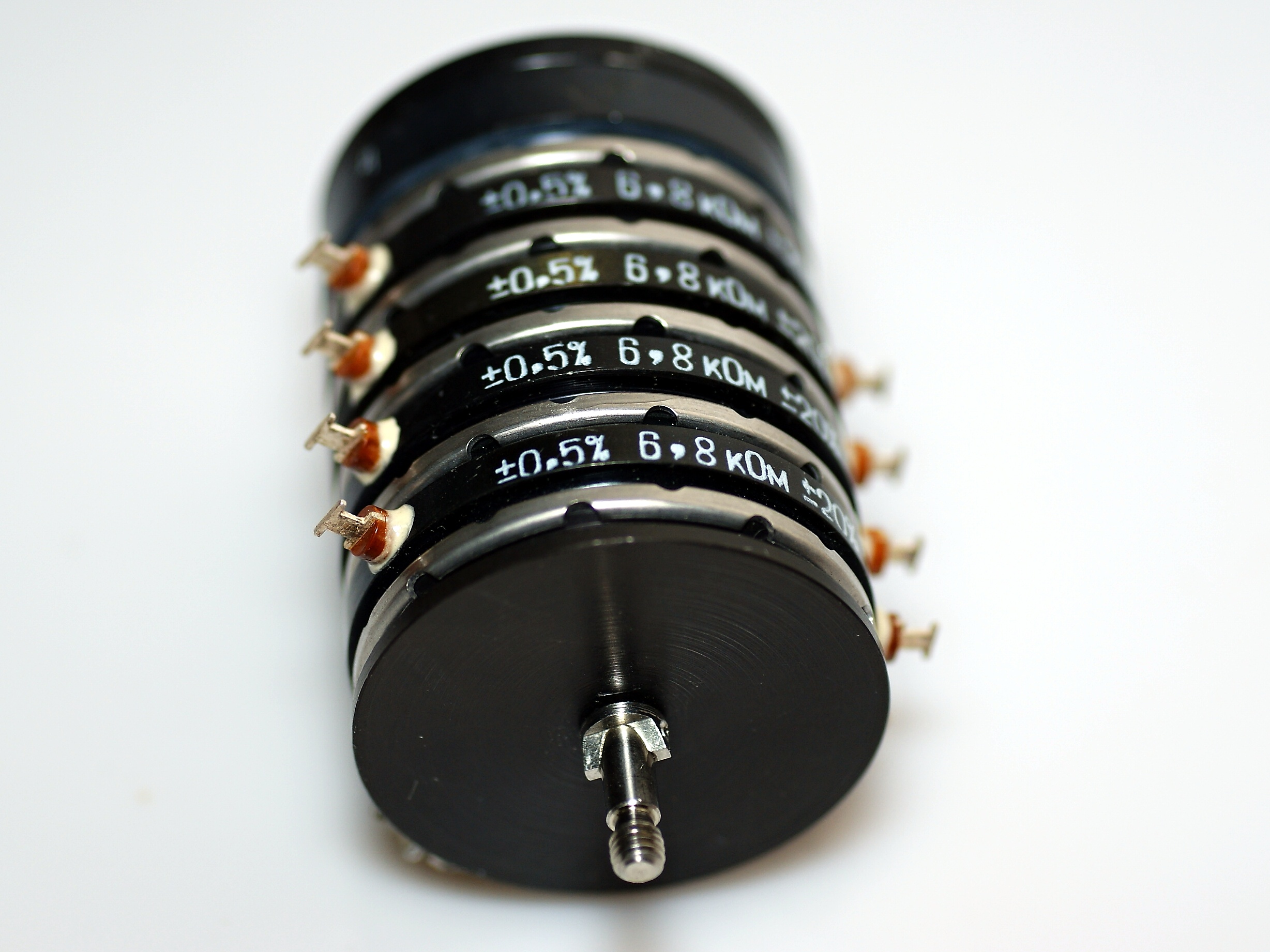

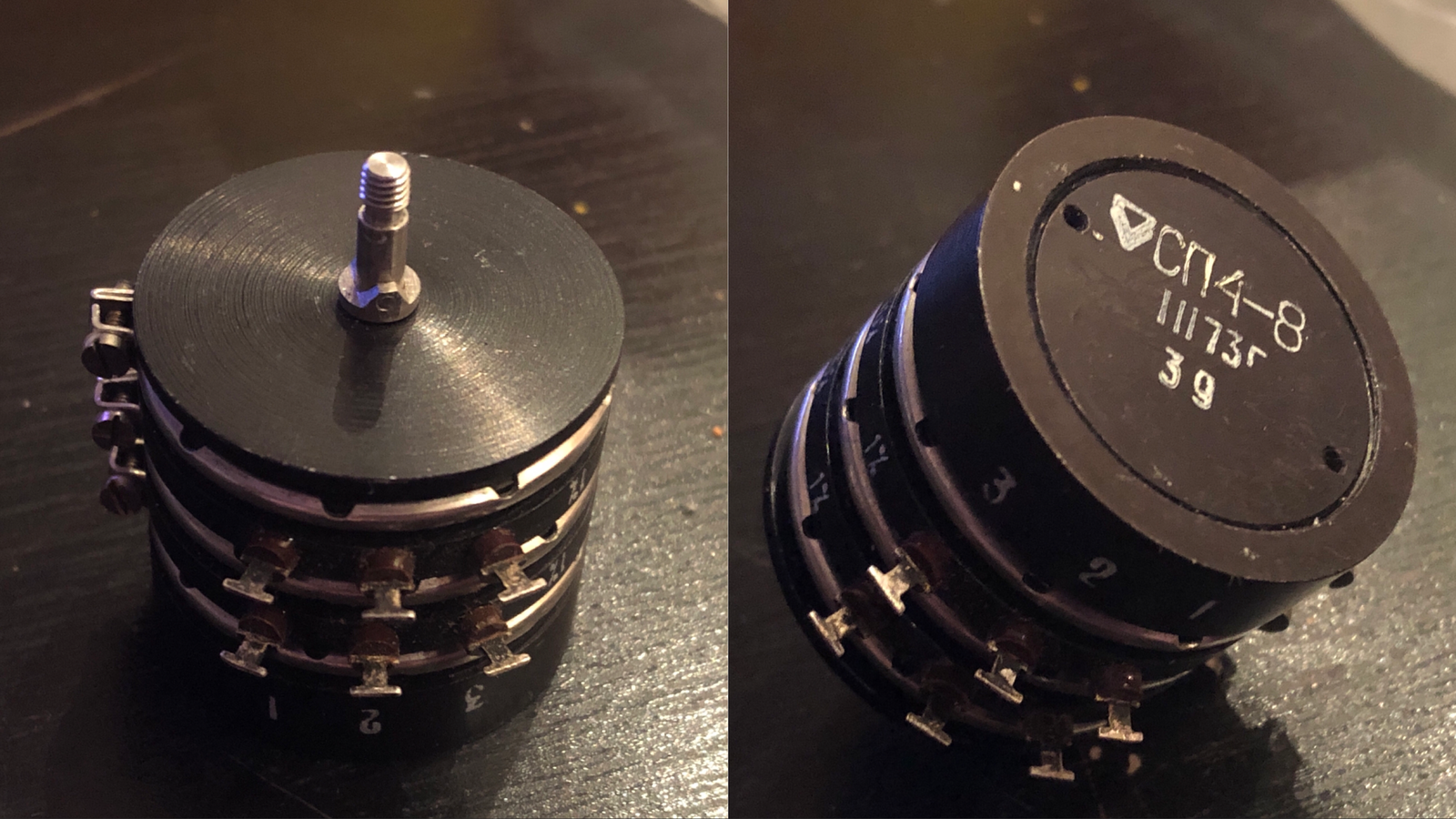

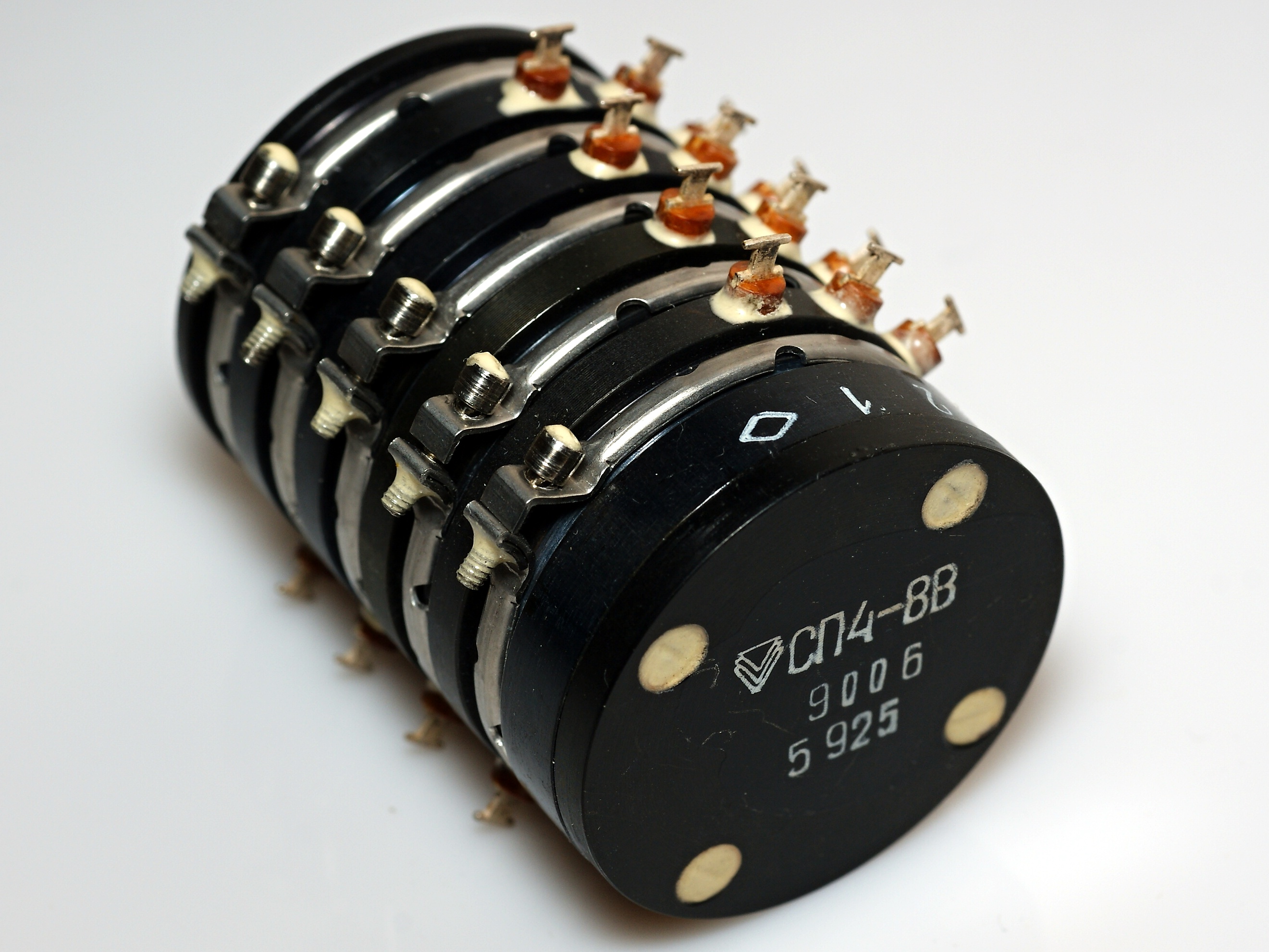

Могут содержать от одной до четырёх секций. Характеристика - линейная. Справочные данные на них - версия 1, версия 2 и заводской паспорт.

Чем они необычны? Износоустойчивостью! Десять миллионов циклов, абсолютный рекорд среди отечественных "стандартных" переменных резисторов! Впрочем, это в режиме холостого хода, с током через подвижный контакт не более 1 мА.

Примечательно, что в справочной литературе они почти не встречаются...

Основные параметры

Диапазон номиналов - 1...10 кОм
Допустимое отклонение от номинала +10%  +20%
Допустимое отклонение функциональной характеристики от линейной +0,2%  +0,5% +1%
Механический угол поворота подвижной системы 340+

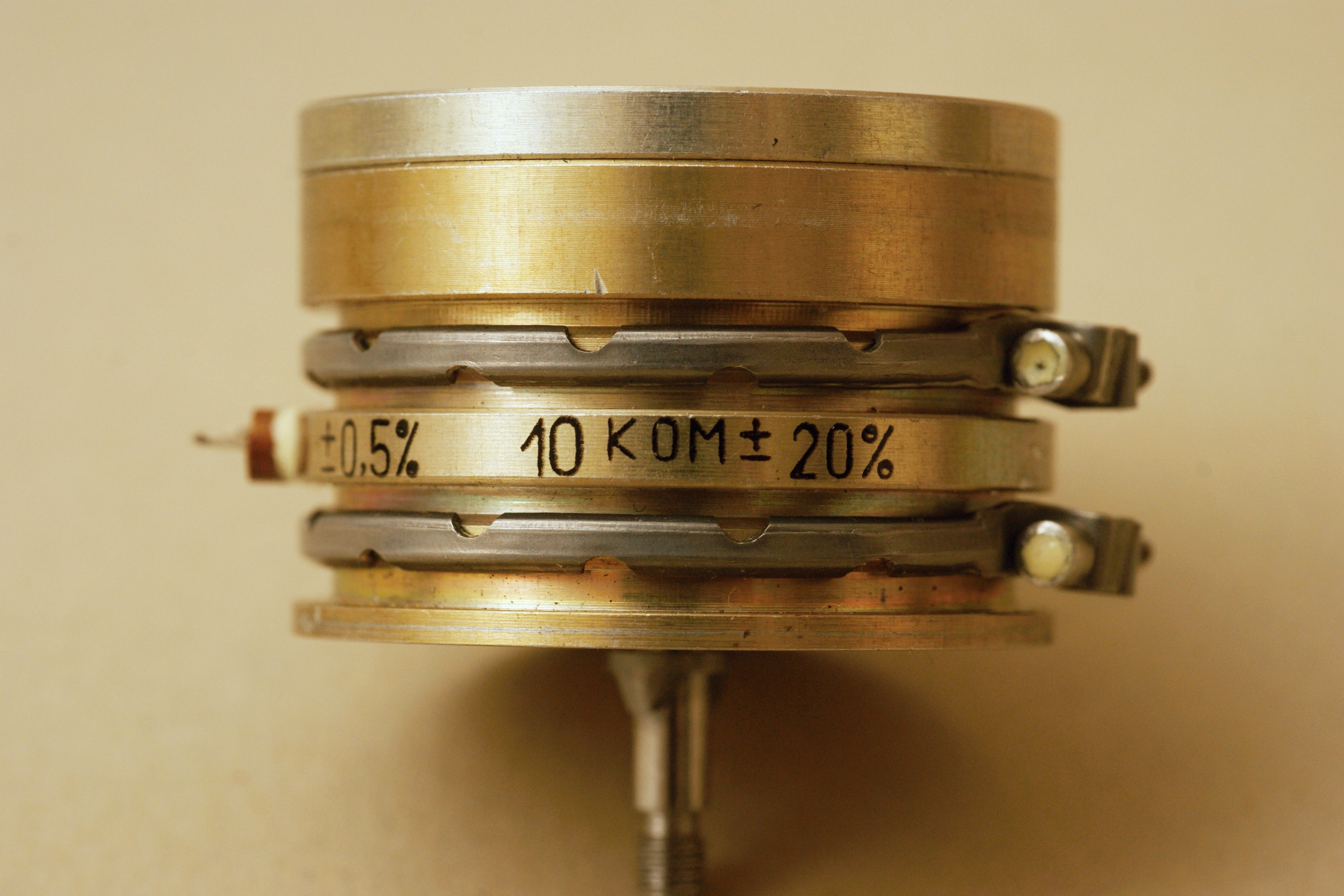

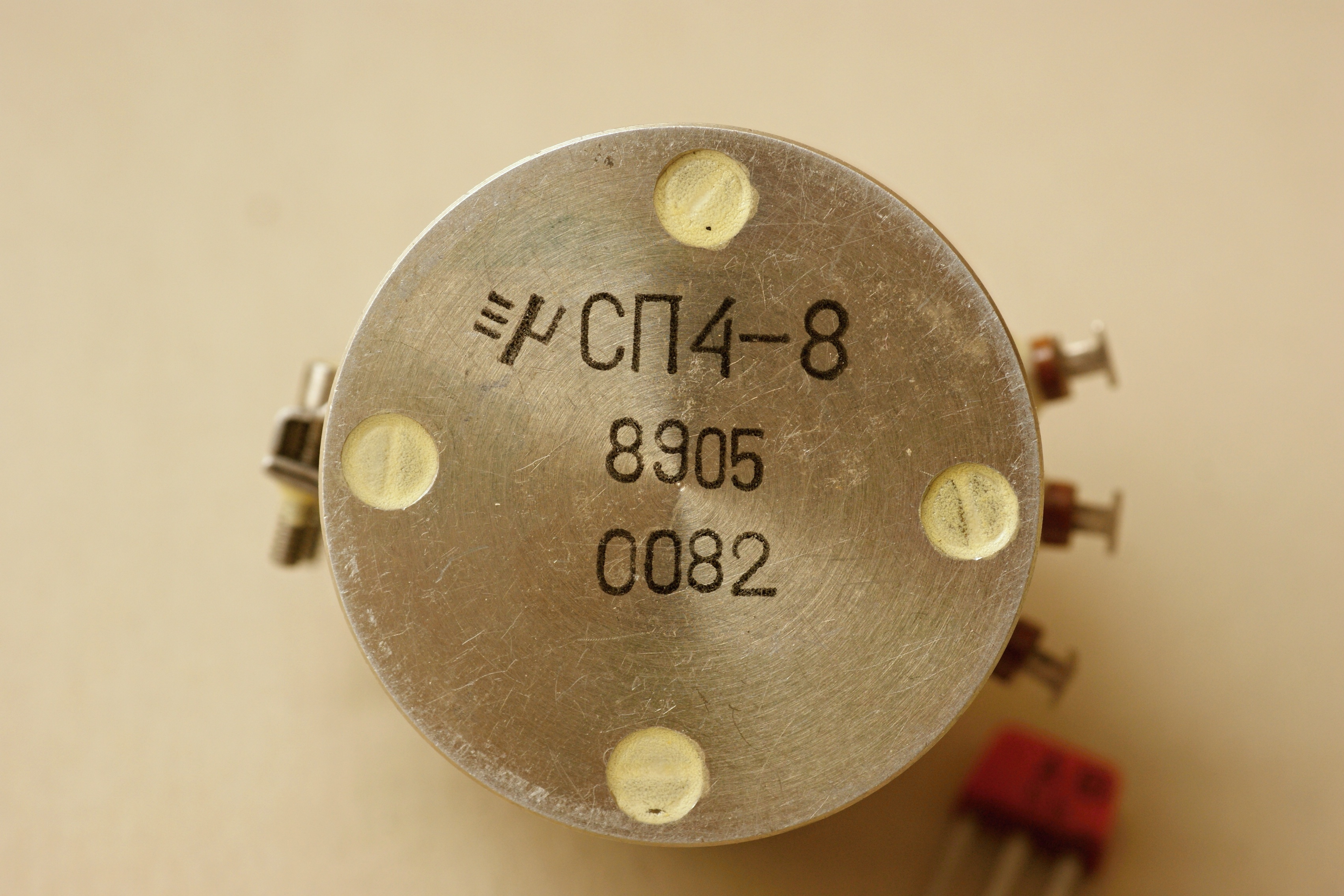

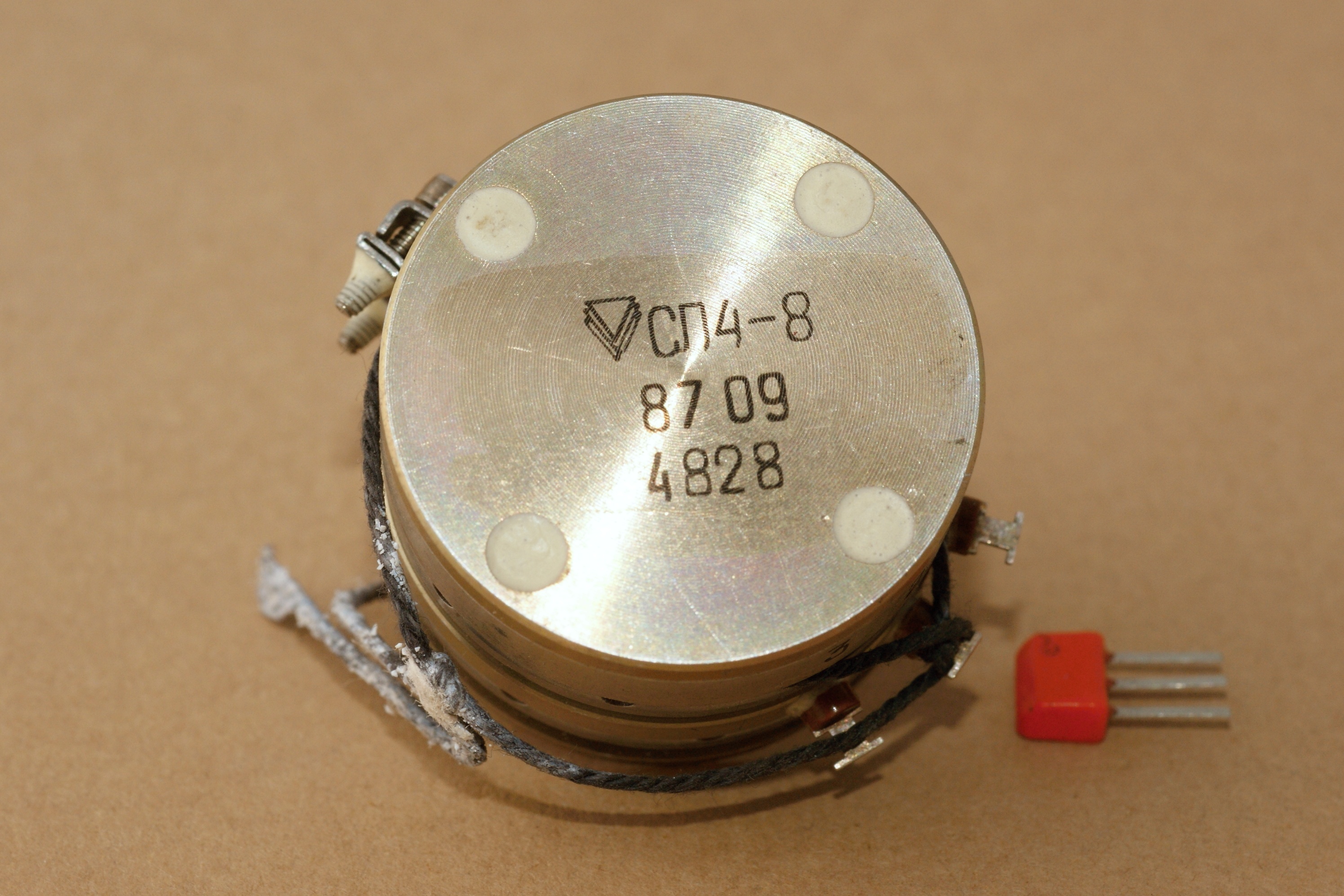

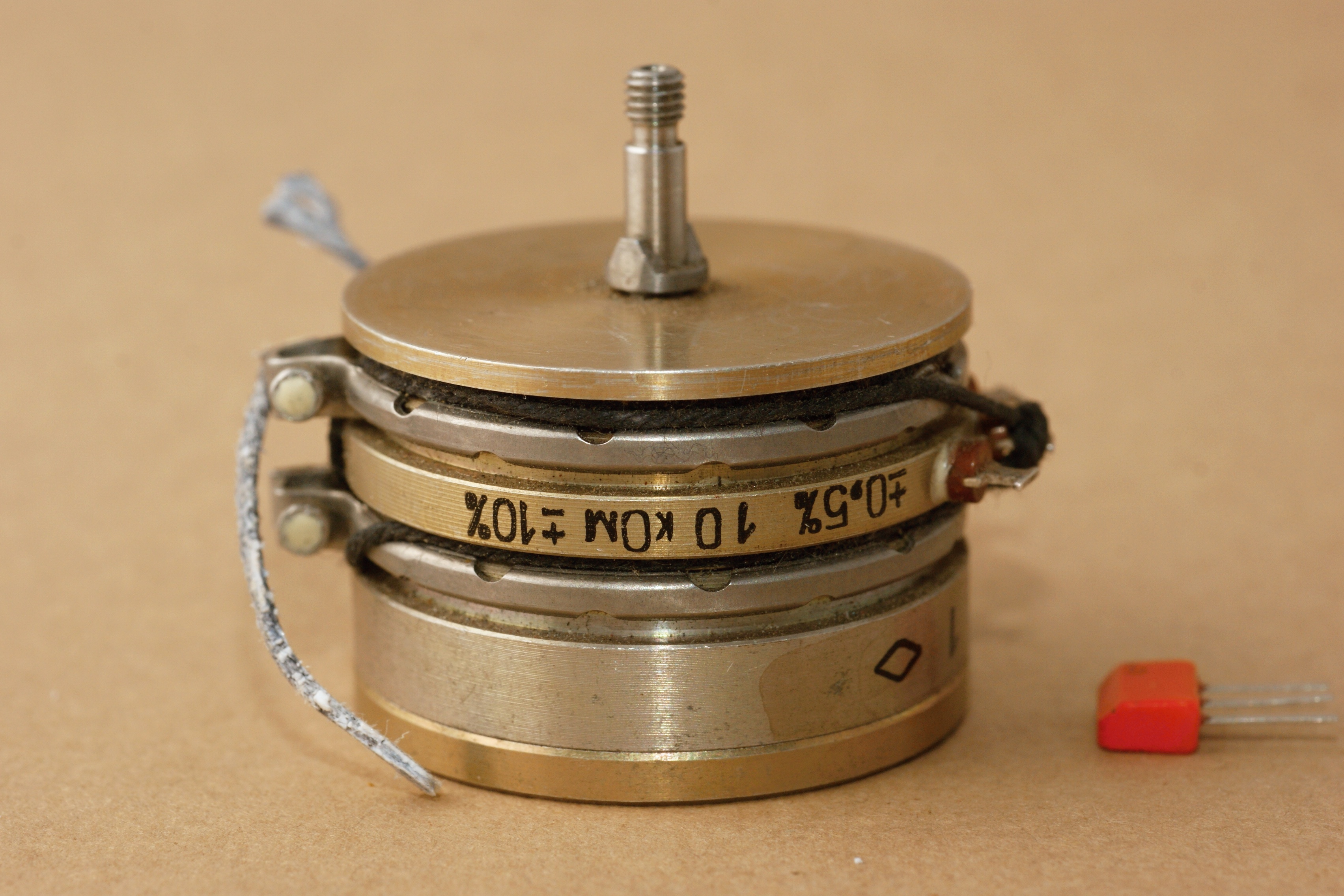

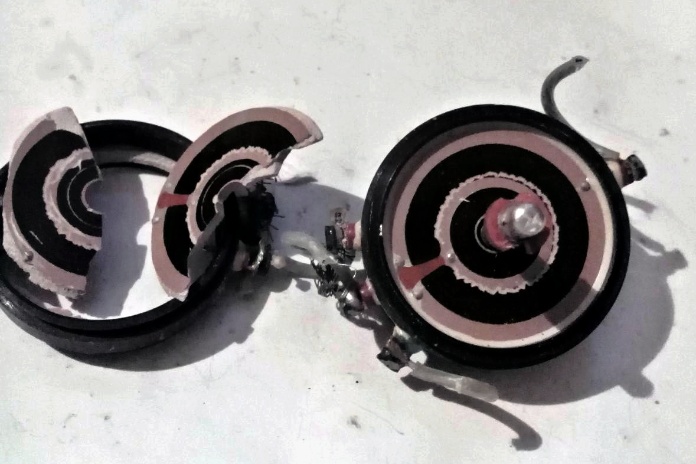

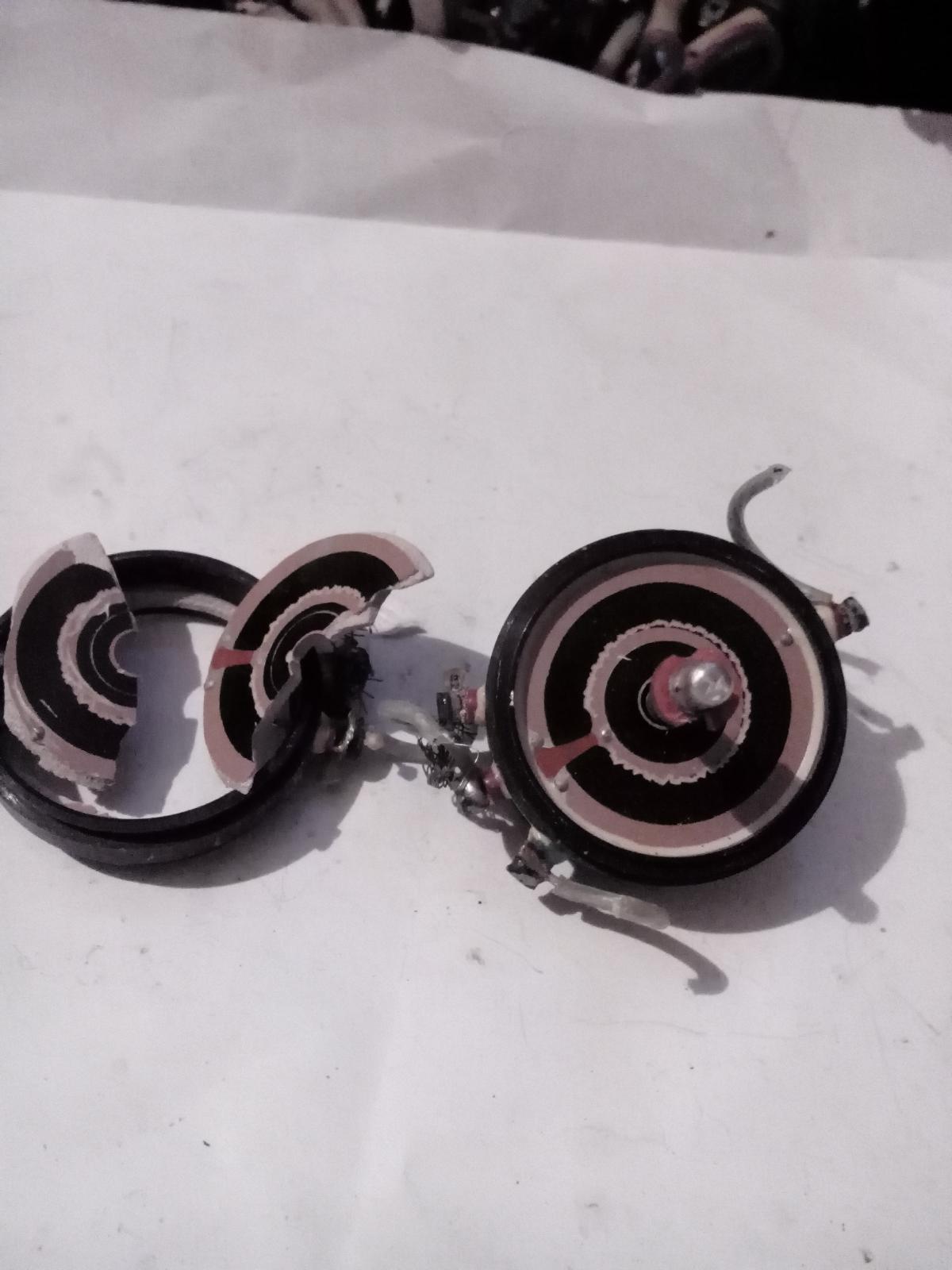

(фото с Форума радиодеталей)

Источники:

1. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
