Т14.. серия

Микросхемы Т14 - это ранние образцы 114ой серии; Т1411Б = 1ЛП142Б, Т1431Б = 1ЛП144, Т1442Б = 1ЛП145Б, Т1471Б = 1ТР141Б. Разработчиком её был зеленоградский НИИ молекулярной электроники ("Микрон"); серийный выпуск организован там же, в Зеленограде, на заводе "Ангстрем".

Технические подробности можно посмотреть в заводском листке.

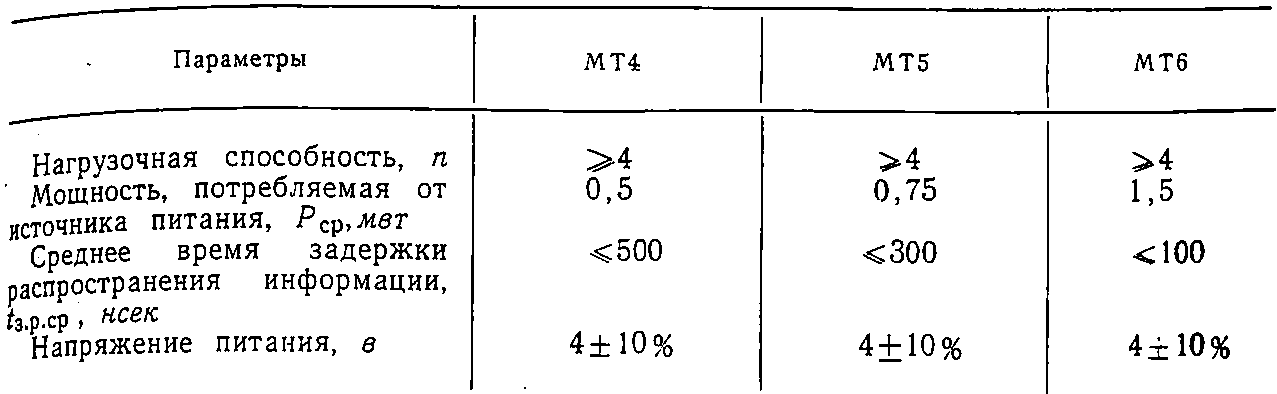

   Серия микросхем типа Т14 разработана на базе двухвходового логического элемента типа МТ4...6, являющегося логической схемой с модифицированной непосредственной связью. Он выполняет функцию ИЛИ—НЕ. Основные параметры такого элемента:

   Наличие данного элемента и керамического корпуса типа 2МП12-1 во многом определило конструктивное решение серии в виде многокристального варианта объединения микросхем на общей подложке внутри корпуса.

   Серия микросхем типа Т14 состоит из 10 модулей: Т1411 — клапан ИЛИ; Т1412 — 4 расширителя на два входа; Т1421 — шестивходовые ИЛИ—НЕ с клапаном; Т1431 — 2 двухвходовые ИЛИ—НЕ с клапаном; Т1441 — 2 четырехвходовые схемы; Т1442 — 2 расширителя по ИЛИ на 4 входа; Т1461 — полусумматор с дополнительной двухвходовой схемой ИЛИ—НЕ; Т1471 — триггер; Т1481 — разряд регистра сдвига; Т1491—мощный элемент с нагрузочной способностью 50.

   Разработанная серия имеет достаточно большой набор микросхем разных типов, что позволяет строить на ее основе широкий класс различных устройств для дискретной обработки информации. Основной недостаток — отсутствие в ней элемента, выполняющего функции счетного триггера. Однако построение такого элемента при заданном конструктивном решении связано с большими трудностями.

   Изготовление схем типа Т14 заключается в нанесении печатного монтажа соответствующей топологии на керамическую плату корпуса, приклейки эмалью ЭП-91 на посадочные места платы бескорпусных приборов МТ с золотыми проволочными выводами. Затем золотые проводники путем импульсной микропайки припаиваются к токоведущим дорожкам печатного монтажа. Для исключения возможности замыкания золотых проводников с токоведущей дорожкой лицевую поверхность платы покрывают пленкой фторопластового лака ФП-525. Корпус герметизируется путем заливки выступающей части колпачка специальным эпоксидным герметикой ЭК-16Б.

Примечательно, что, хотя технология микросхем явно гибридная, в итоге серию записали в интегральные. Следствие каких-то внутриминистерских интриг, ИМХО...

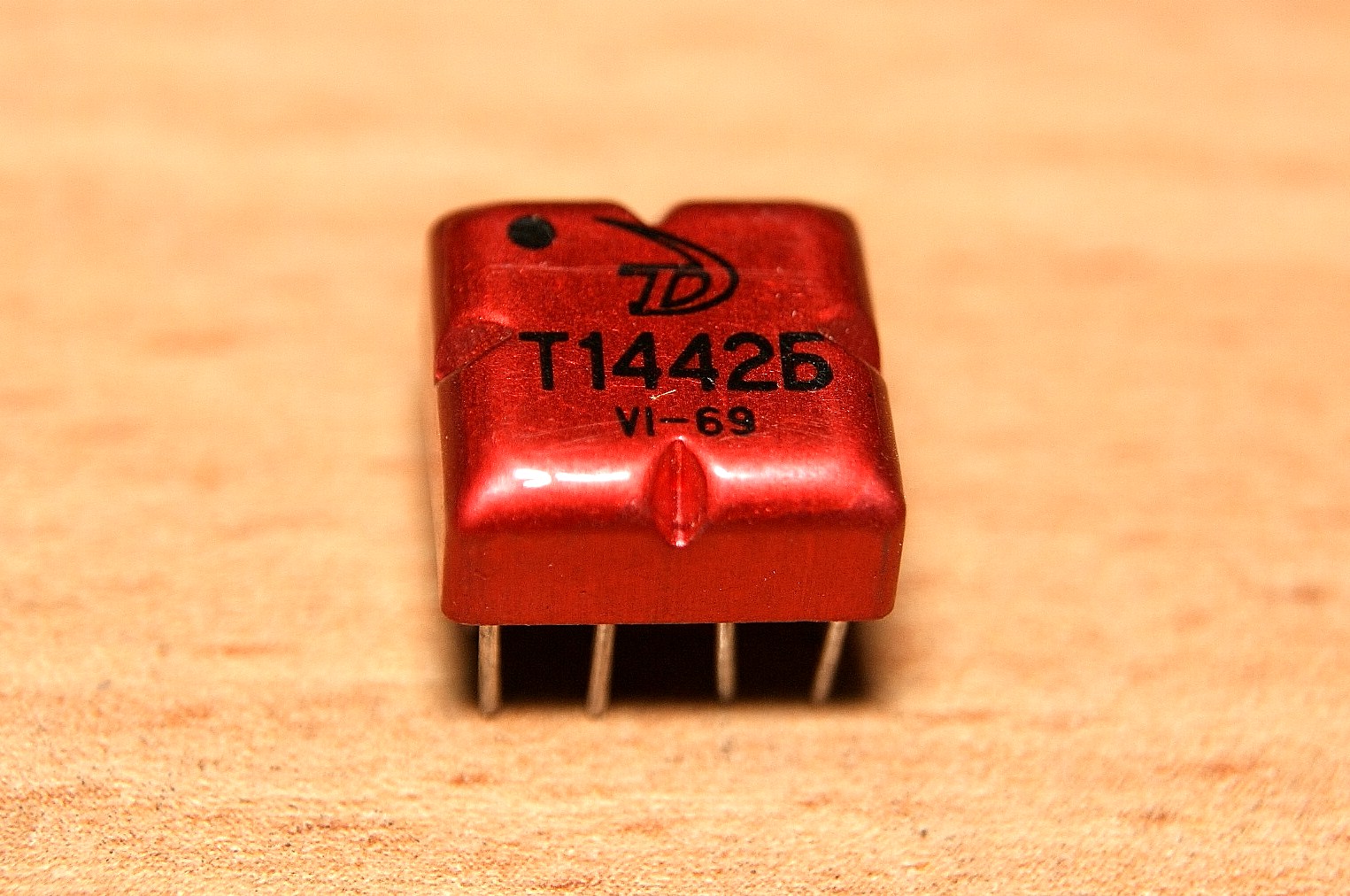

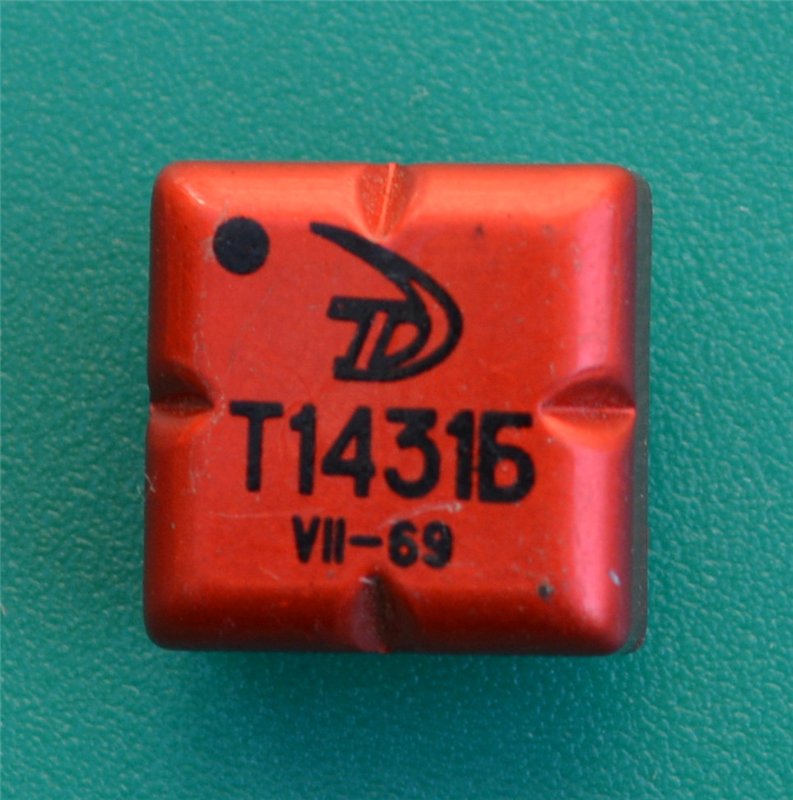

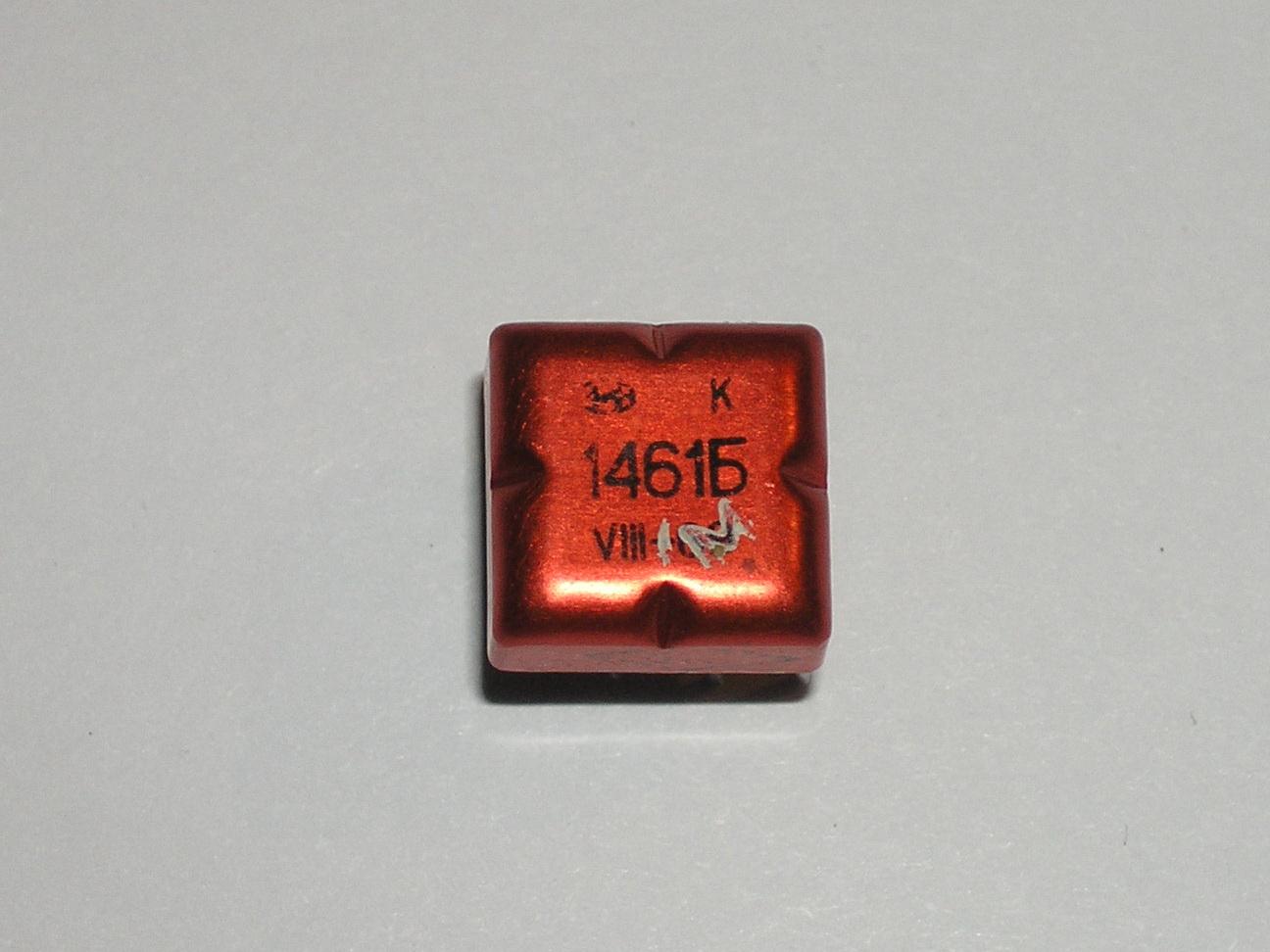

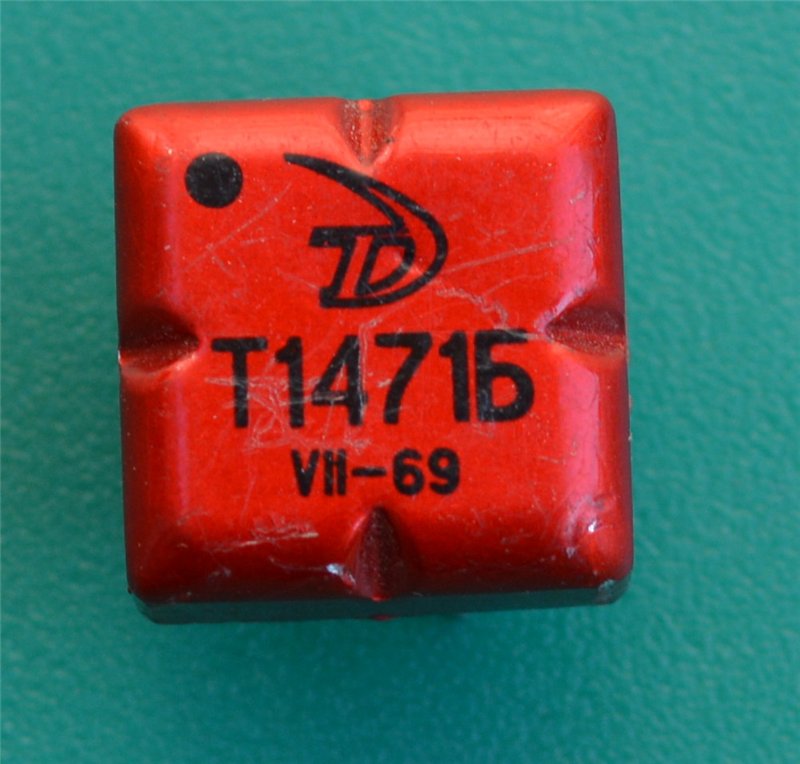

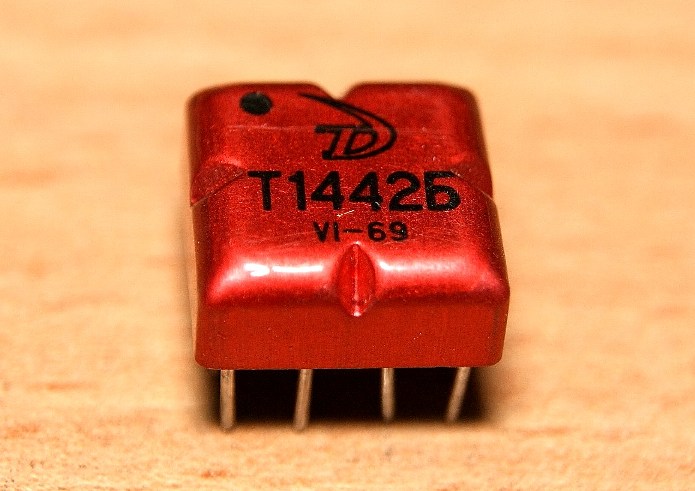

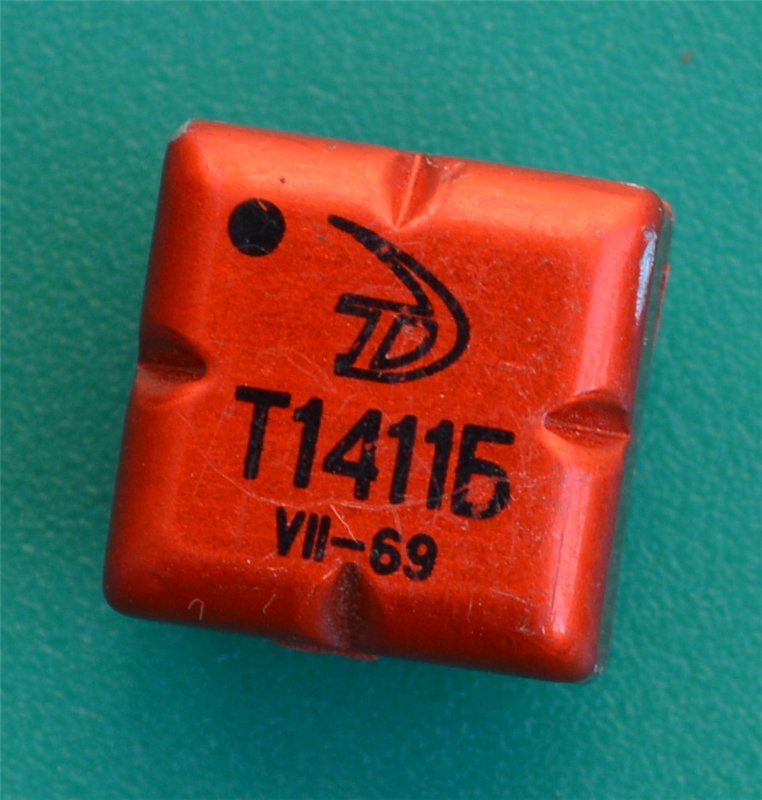

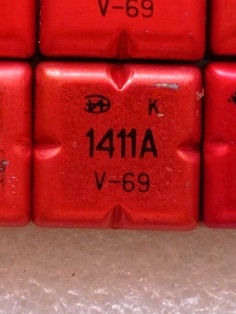

Образцы с форума Портативное ретрорадио :

Источники:

1. Б.С. Борисов, А.В. Лубашевский, А.А. Корнев, В.В. Суворов. Микромощные интегральны микросхемы типа Т14. - "Электронная техника". Серия VI Микроэлектроника. Выпуск 3. 1969.
