РТЛ (или МТЛНС) логика. Питание +4 В. Предназначена для быстродействующих вычислительных устройств и обработки цифровой информации с малым потреблением мощности источников питания. Подробности можно посмотреть в заводском листке.
| 1ИЛ141 | 1ИР141 | 1ЛБ141 | 114ЛД2 | 114ЛЛ1 | 1ЛП141 | 1ТР141 | |
| 114ИЛ1 | 114ИР1 | 1ЛБ142 | 1ЛП142 | 114ТР1 | |||
| 1ЛП444 | |||||||
| 114ЛП1 | |||||||
| 114ЛП3 |

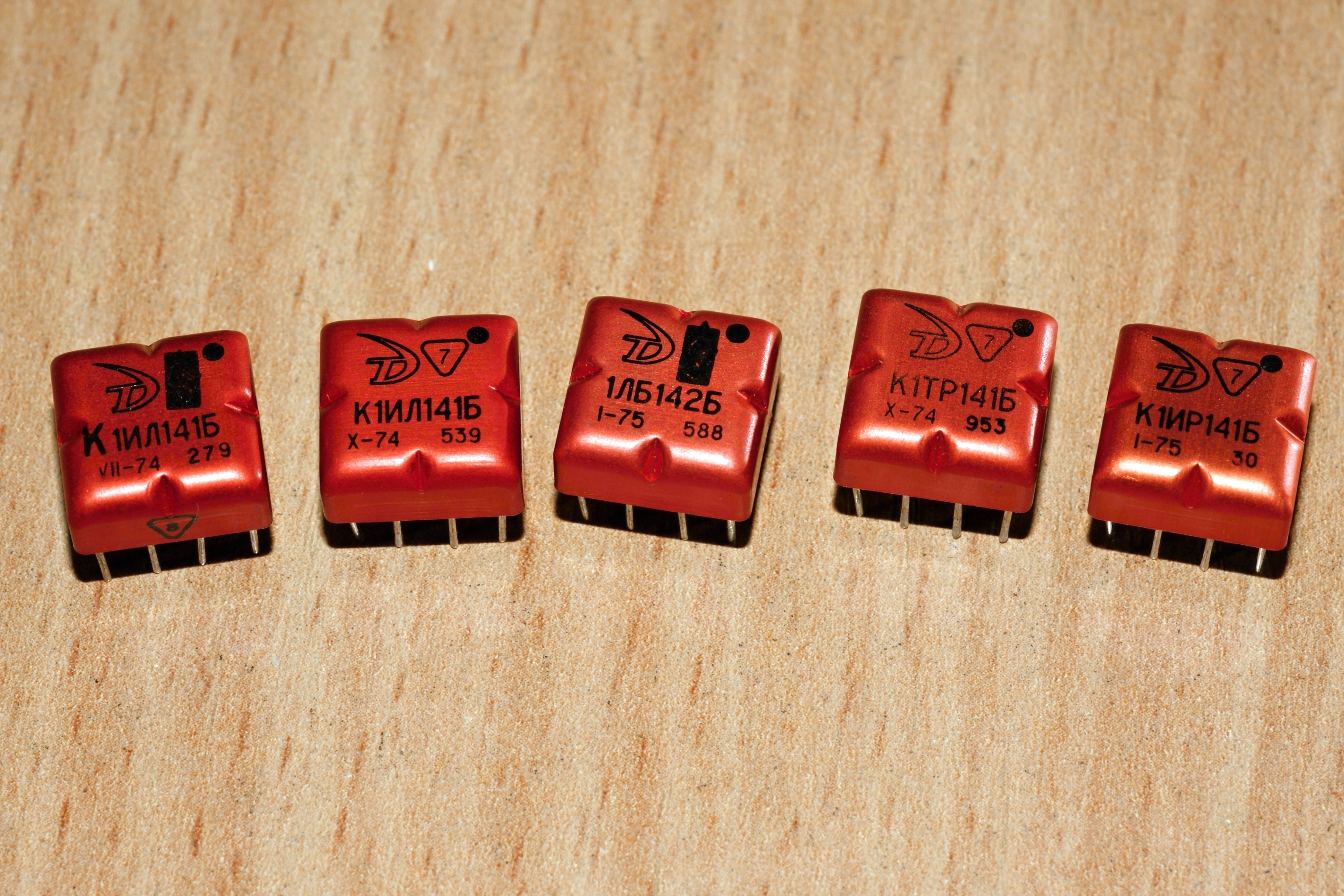

Интегральные схемы серии К114 были разработаны в НИИМЭ ("Микрон") в Зеленограде по теме "Иллюминатор" и представляли собой довольно любопытную конструкцию. По сути, это были гибридные схемы, где активными элементами - компонентами, установленными на подложку, были бескорпусные полупроводниковые микросхемы серии К111, разработанные тоже в НИИМЭ по теме "Микроватт". Серийный выпуск бескорпусных интегральных схем серии К111 был организован в Ленинграде в объединении "Светлана".
(фото с форума Радиокартинки)

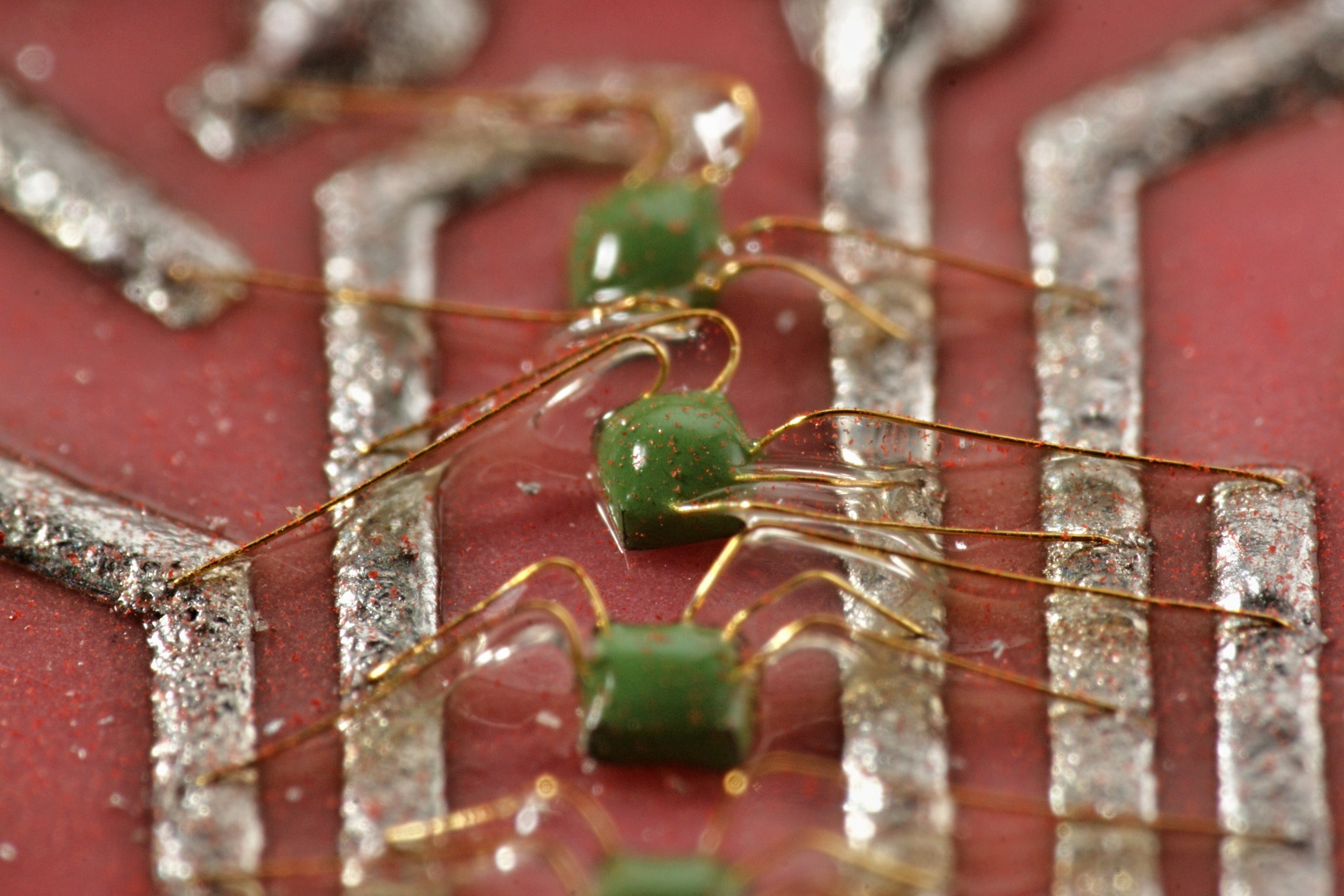

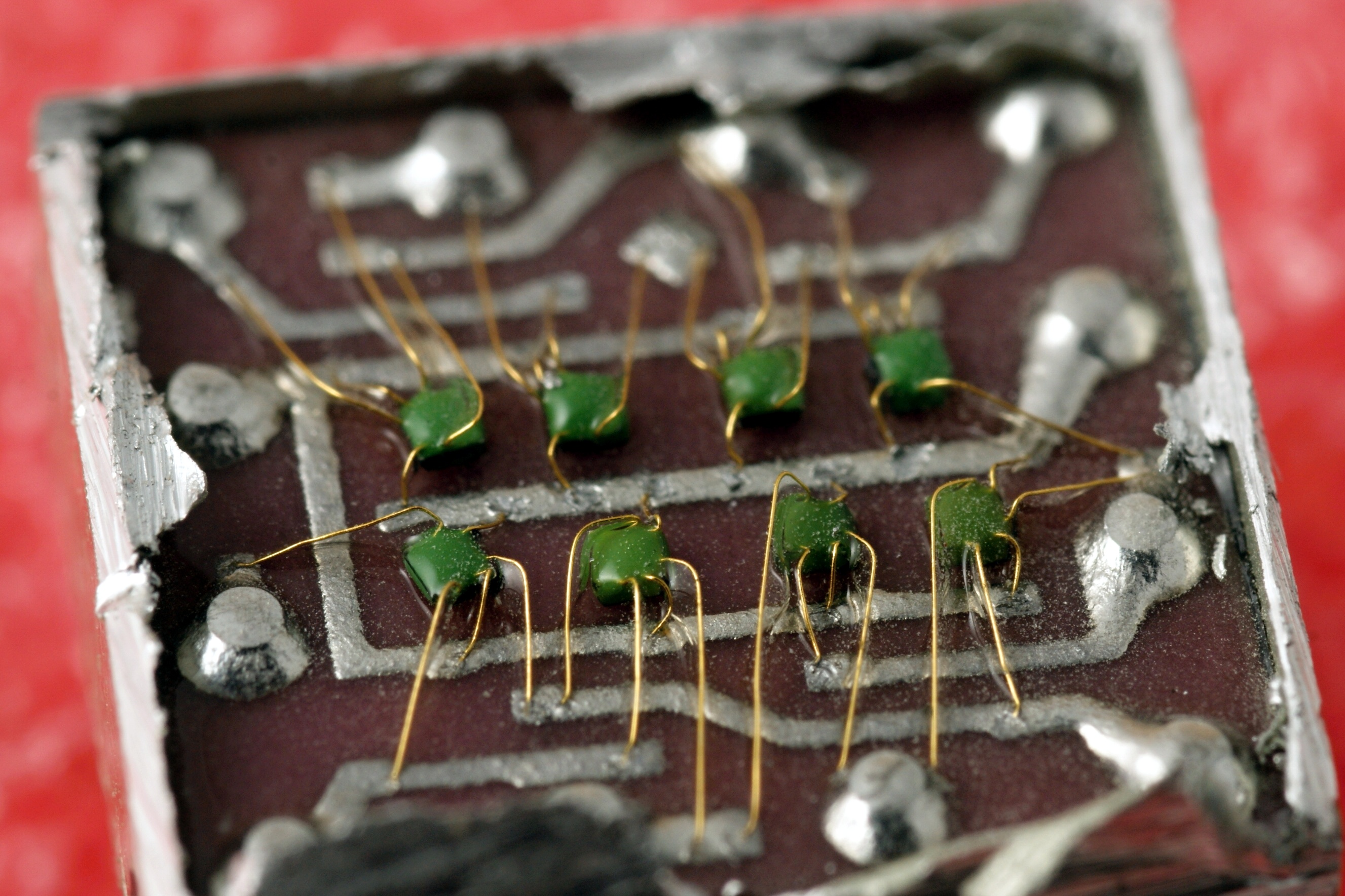

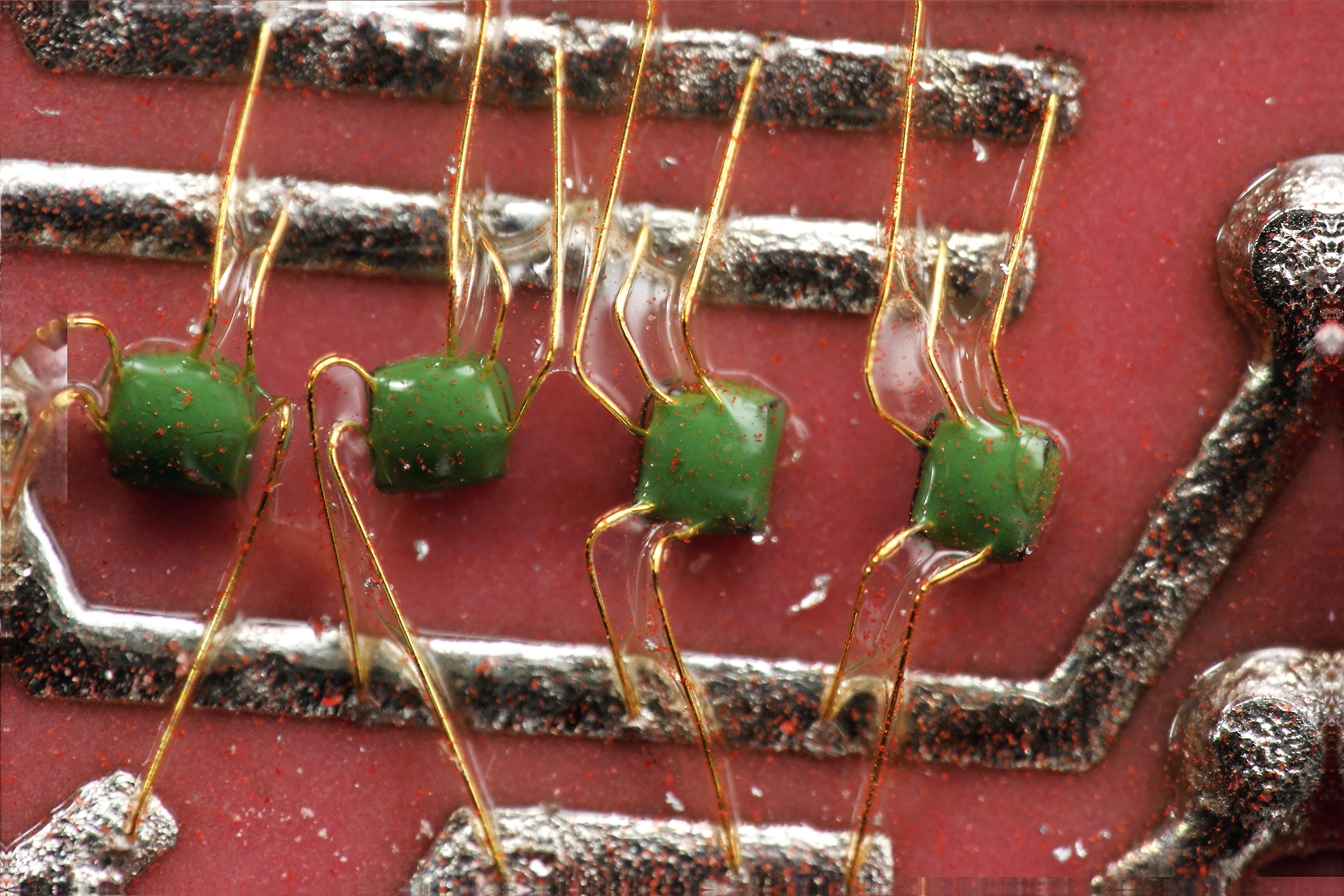

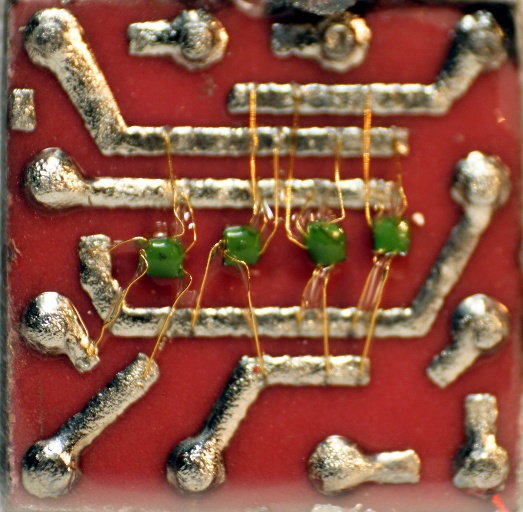

"По технологическому признаку ИС серии К114 относятся к многокристальным полупроводниковым схемам; каждый логический элемент или расширитель изготавливается по полупроводниковой совмещенной технологии в отдельном кристалле*, затем кристаллы объединяются с помощью пленочных соединений на изолирующей подложке." [10]
* Однако в дальнейшем технология
была изменена. В начале 80-х перешли на единый кристалл с покрытием из зелёного компаунда

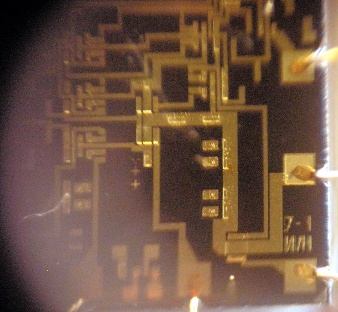

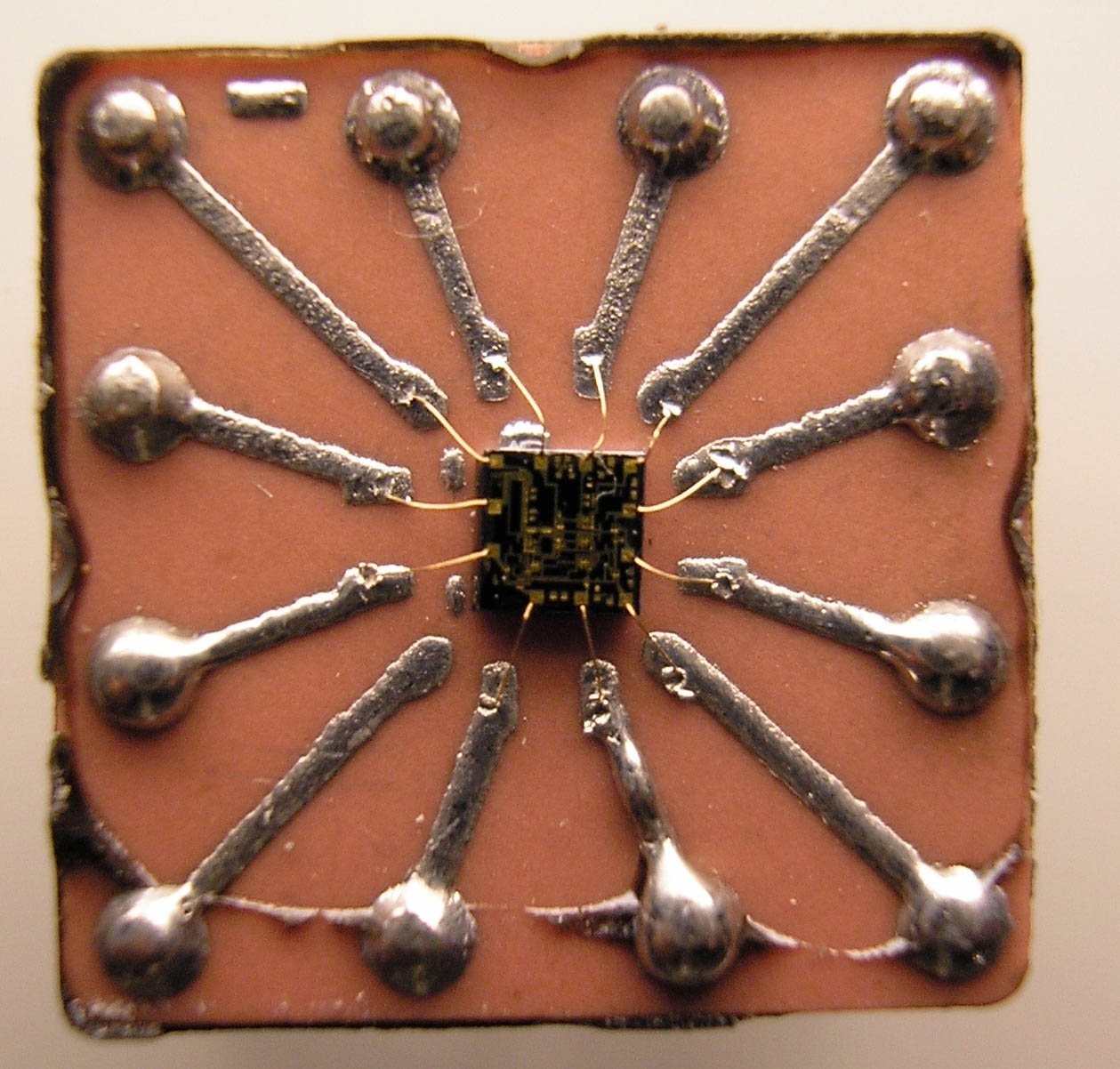

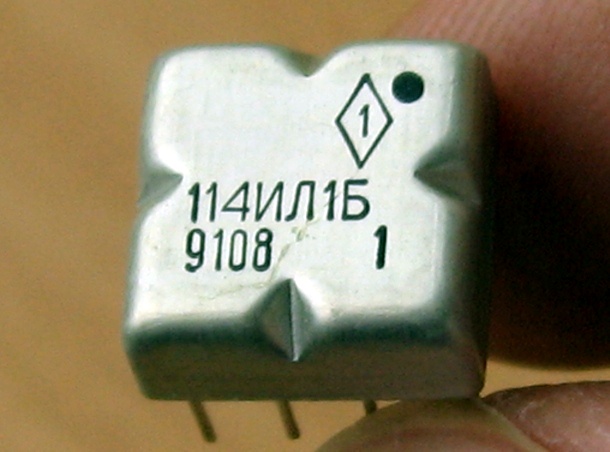

и золотыми выводами под распайку микропаяльником (см. 114ИЛ1Б).
И, наконец, ближе к середине 80-х сделали кристалл с шариковыми выводами
и миниатюрную линию для монтажа методом перевёрнутого кристалла. Это значительно
повысило технологичность ГИС - операция то всего одна, а заодно снизили расход золота.
Это единственная полупроводниковая серия с такой технологией, насколько мне известно. И корпус (металлополимерный "Тропа") у неё уникальный, свойственный, скорее гибридным микросхемам.
Кстати, эта серия выпускается до сих пор!

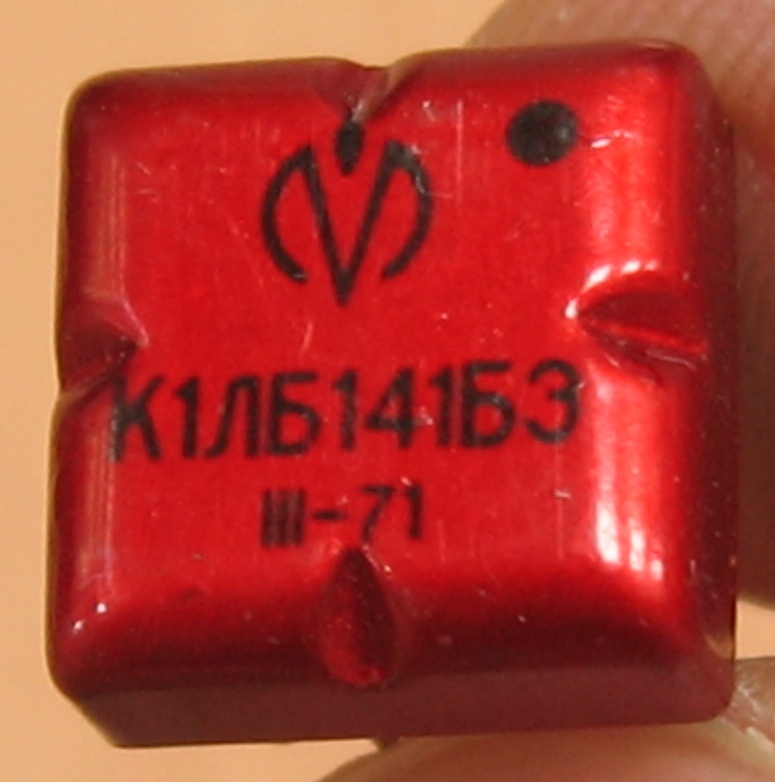

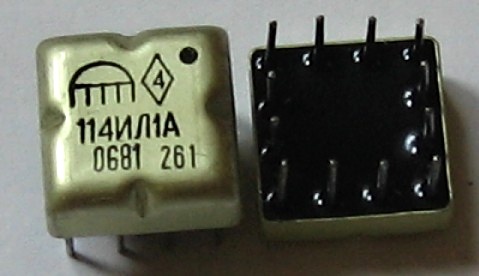

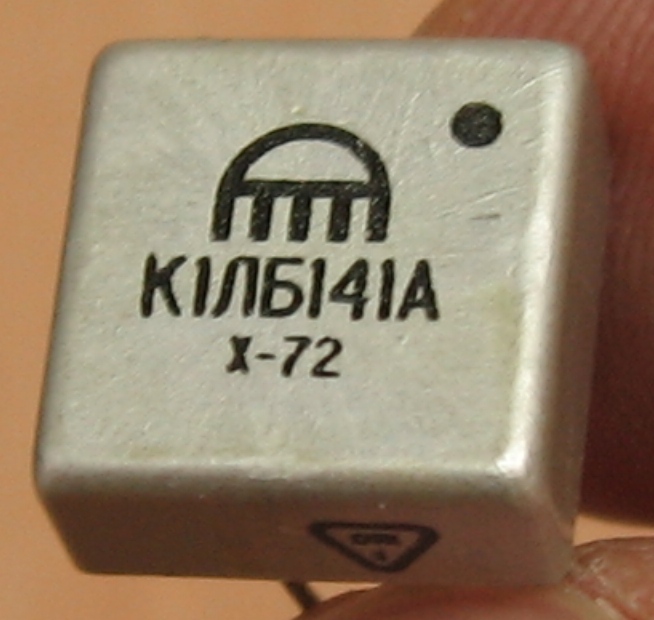

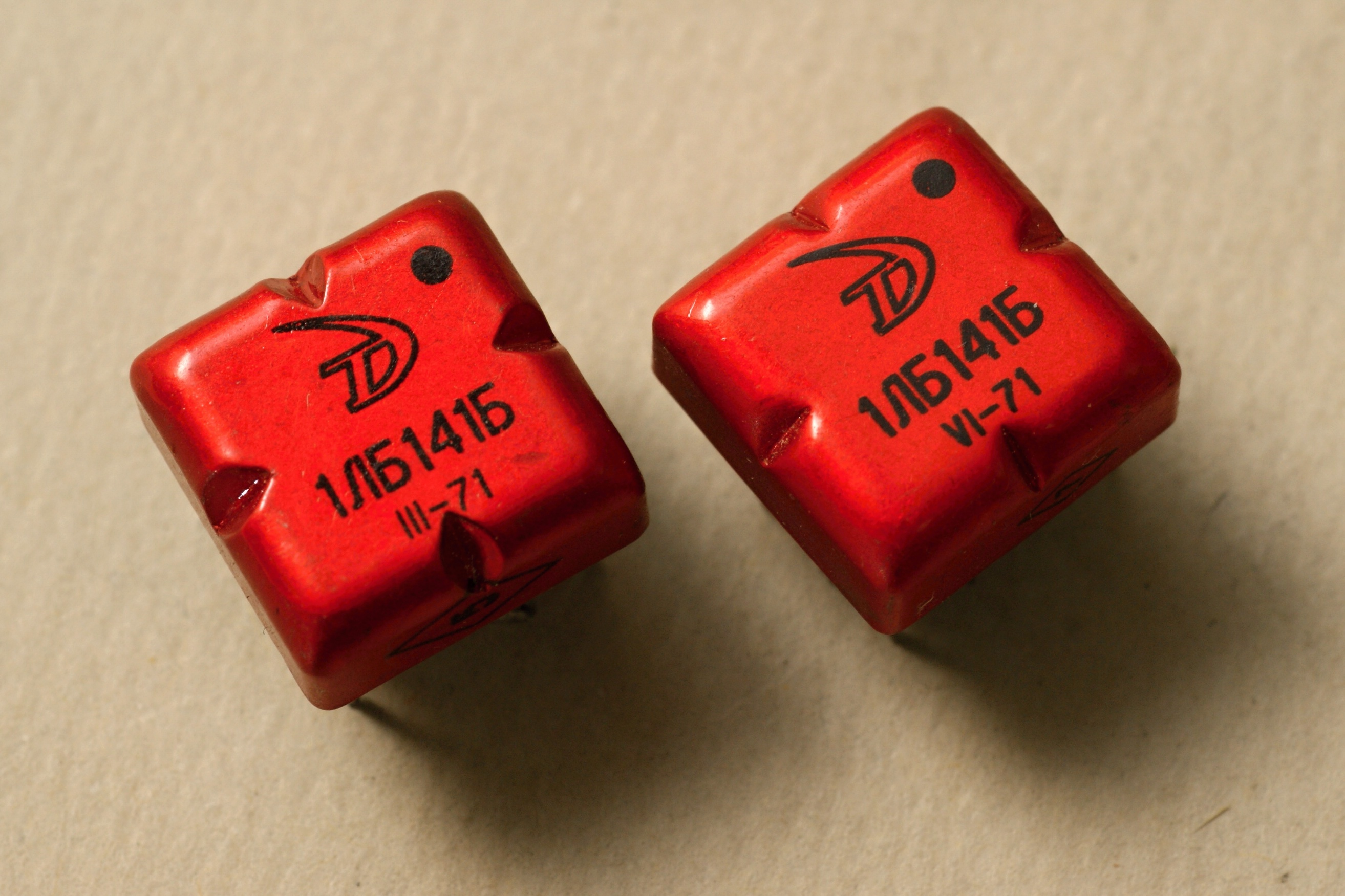

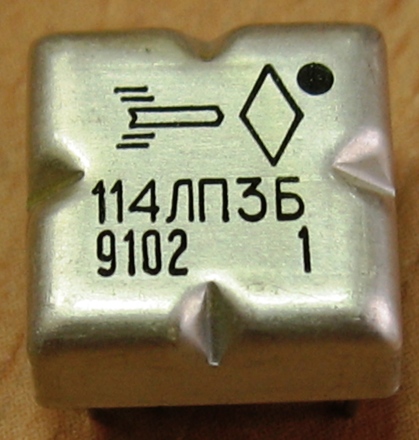

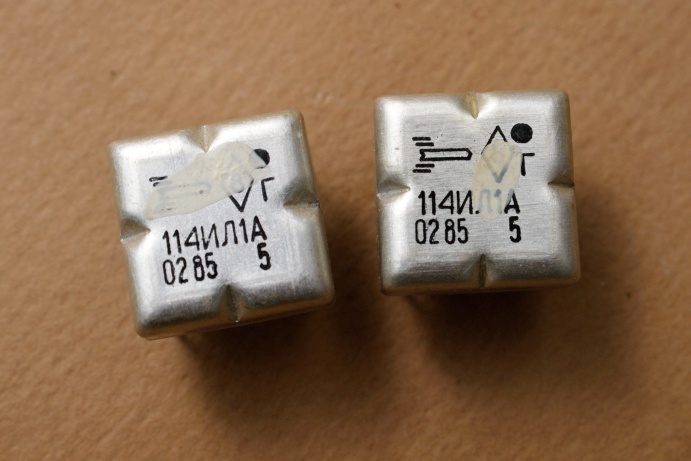

| Полусумматор. Справочный лист на
него.
Производитель - "Нуклонас", Шауляй (Литва). |
 (фото с форумов Балансера - Ретроэлектроника) |
 (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |

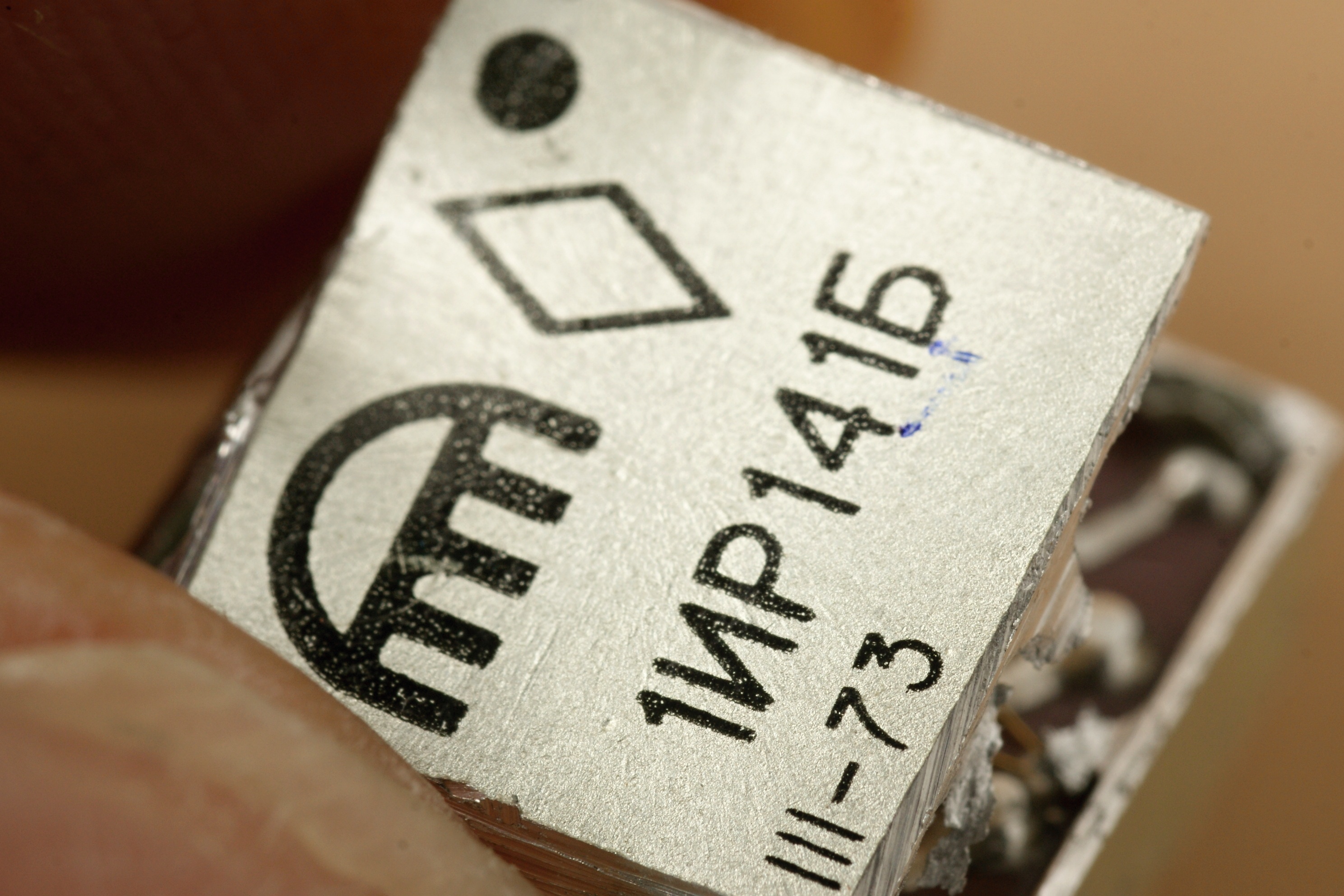

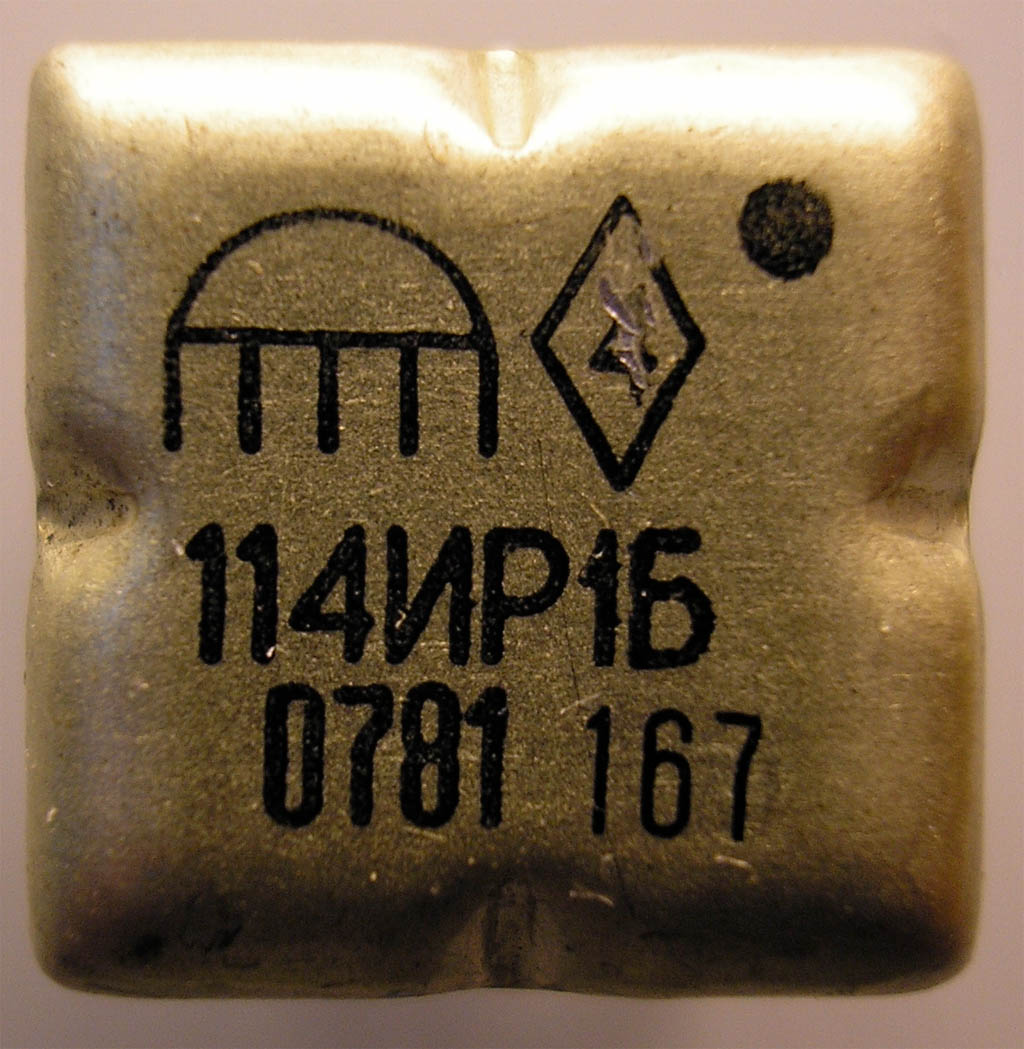

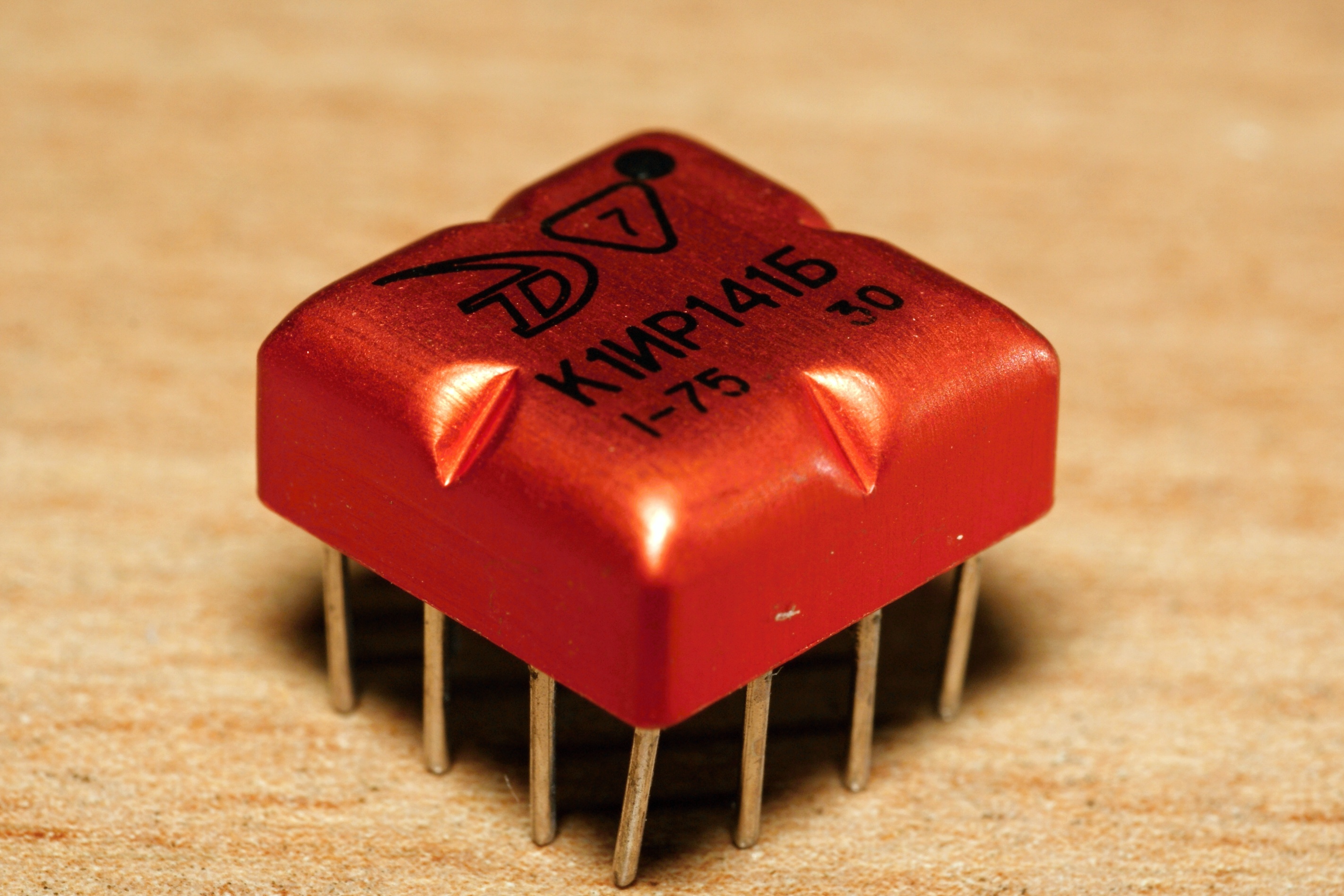

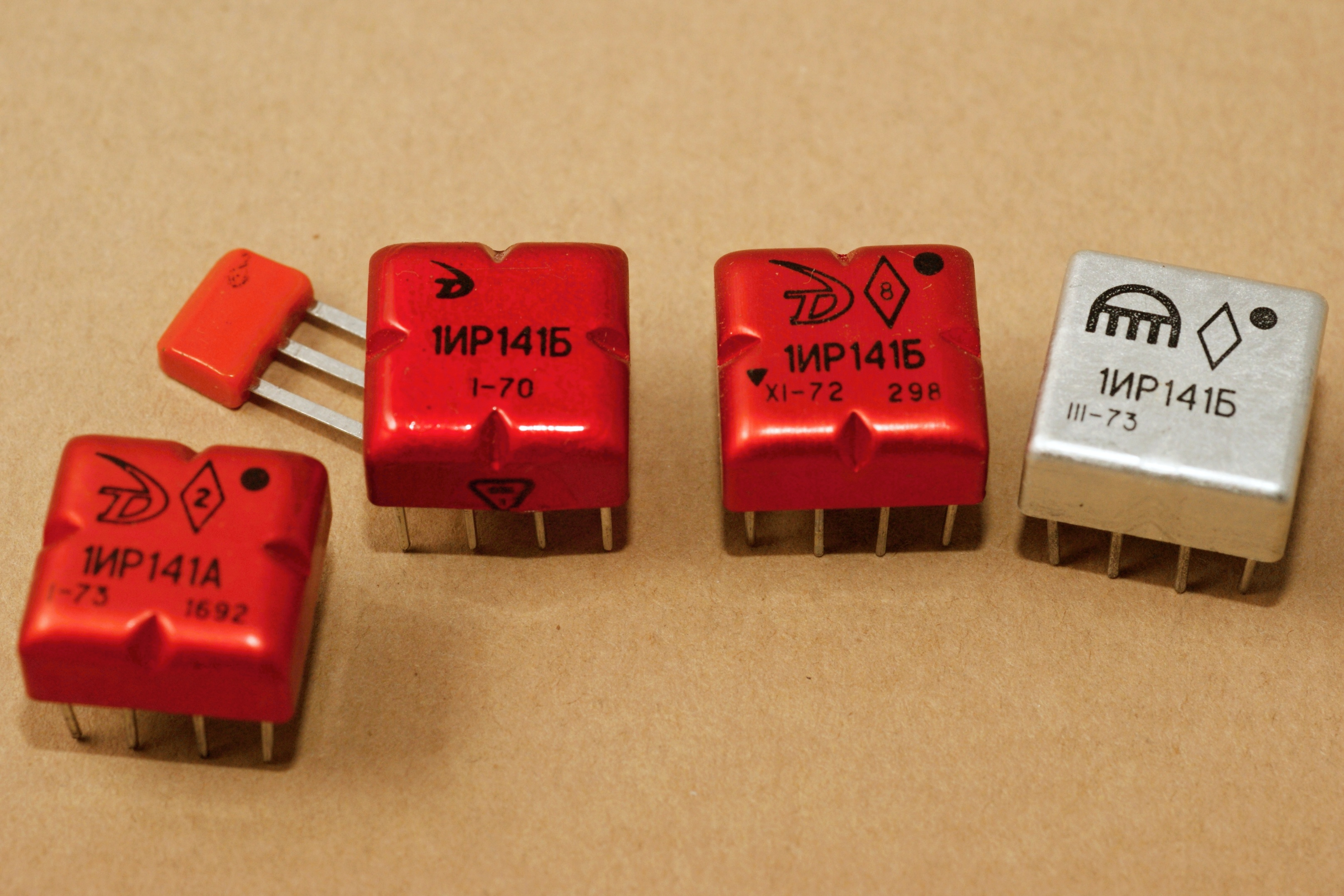

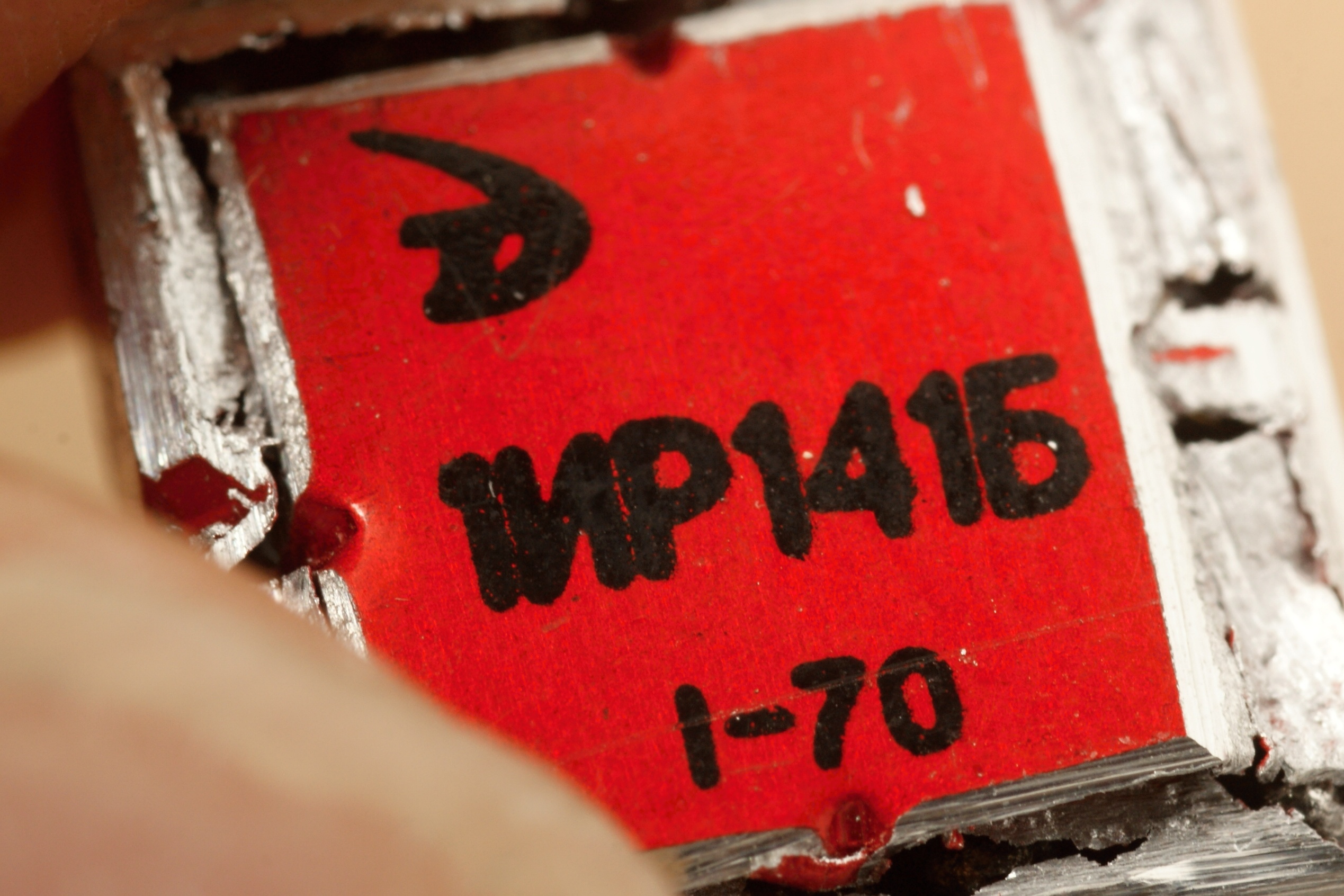

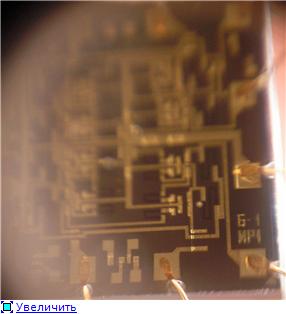

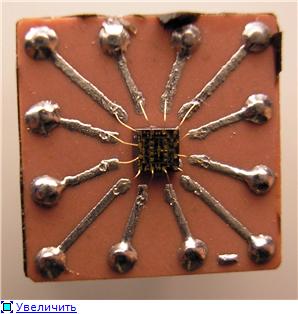

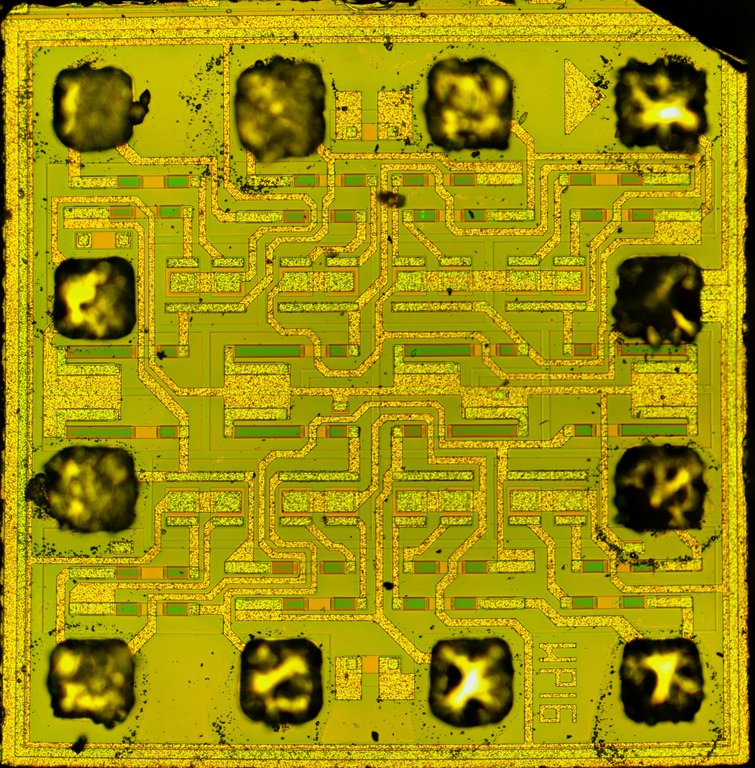

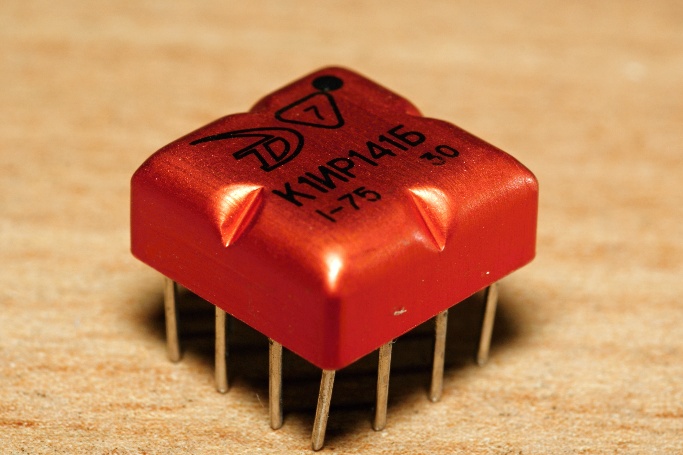

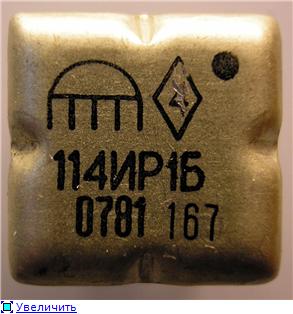

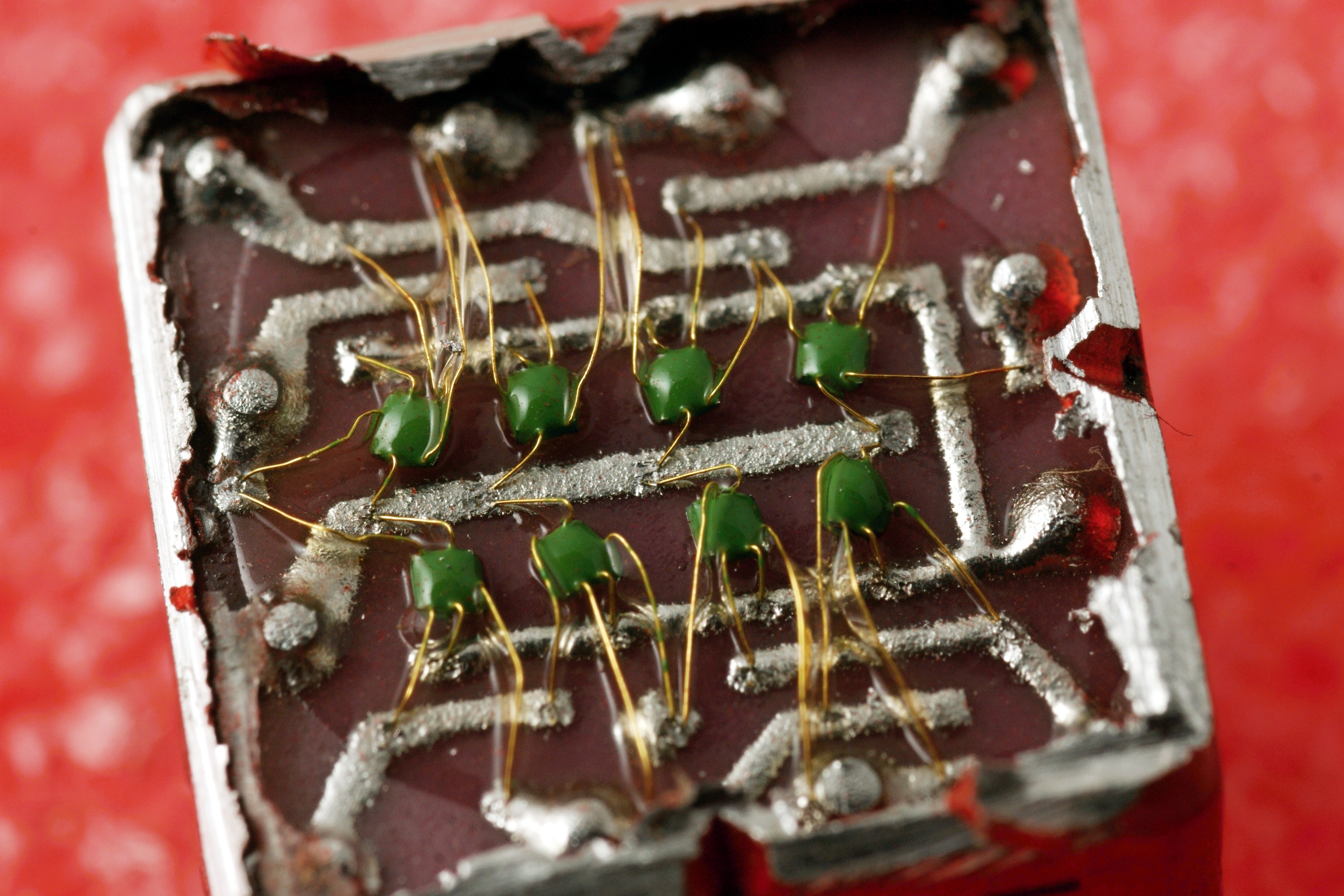

Разряд двухтактного регистра сдвига; справочный лист и заводской паспорт на него.
Производители - зеленоградский "Ангстрем" и "Нуклонас", Шауляй (Литва).
  |
  |

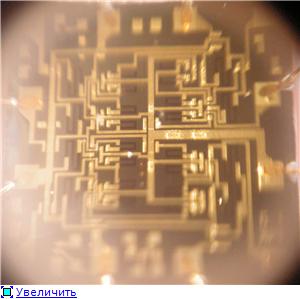

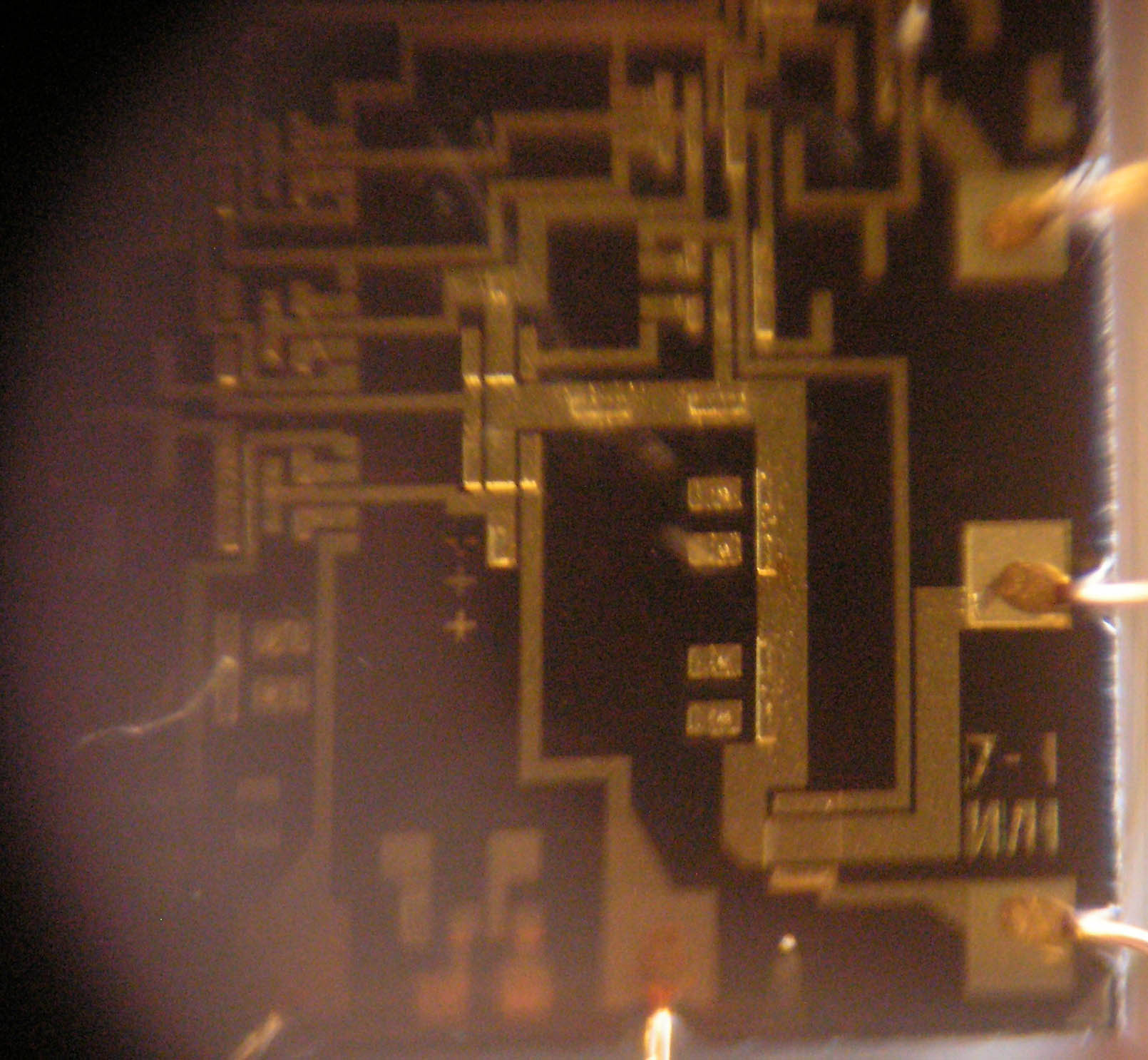

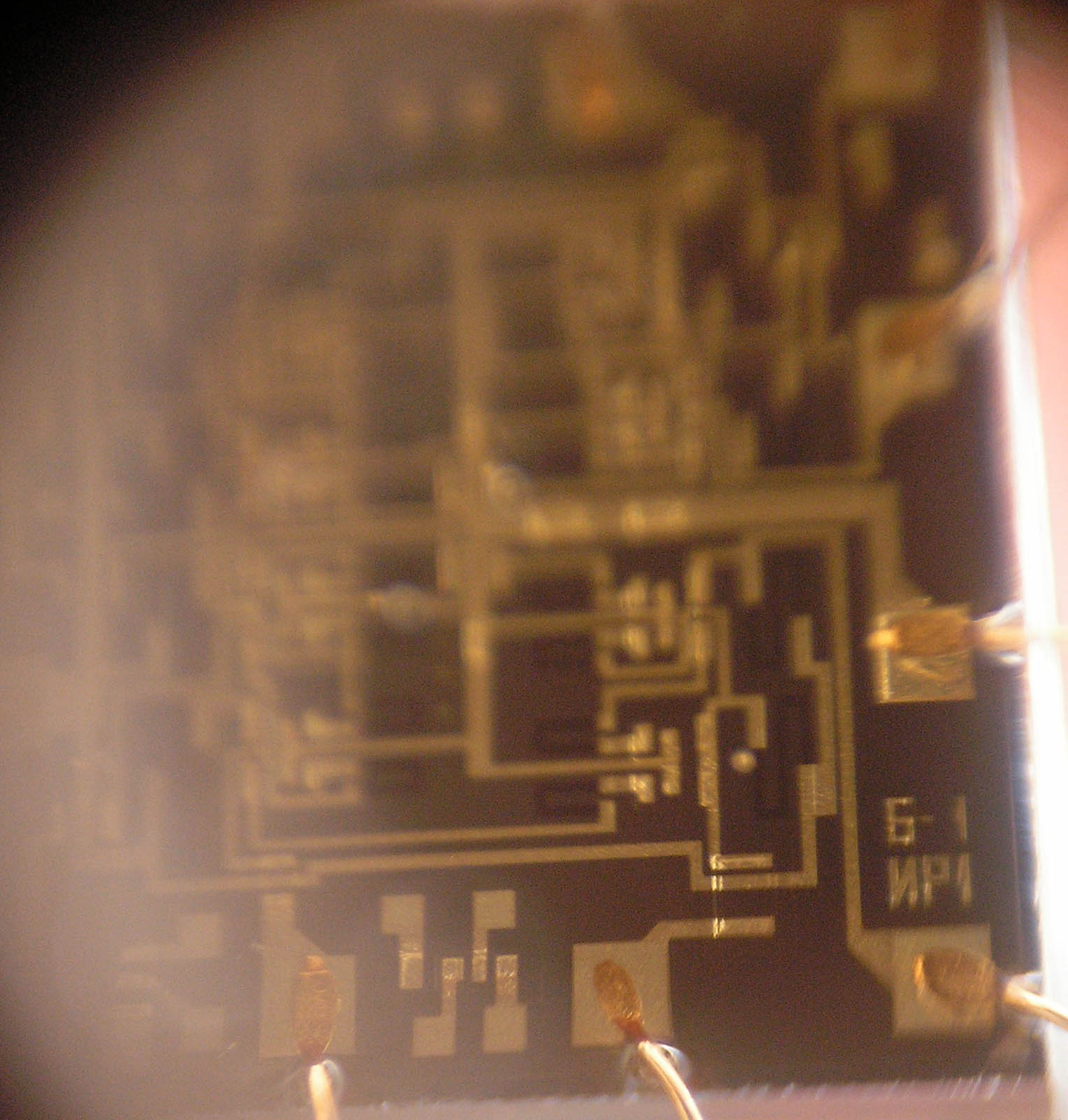

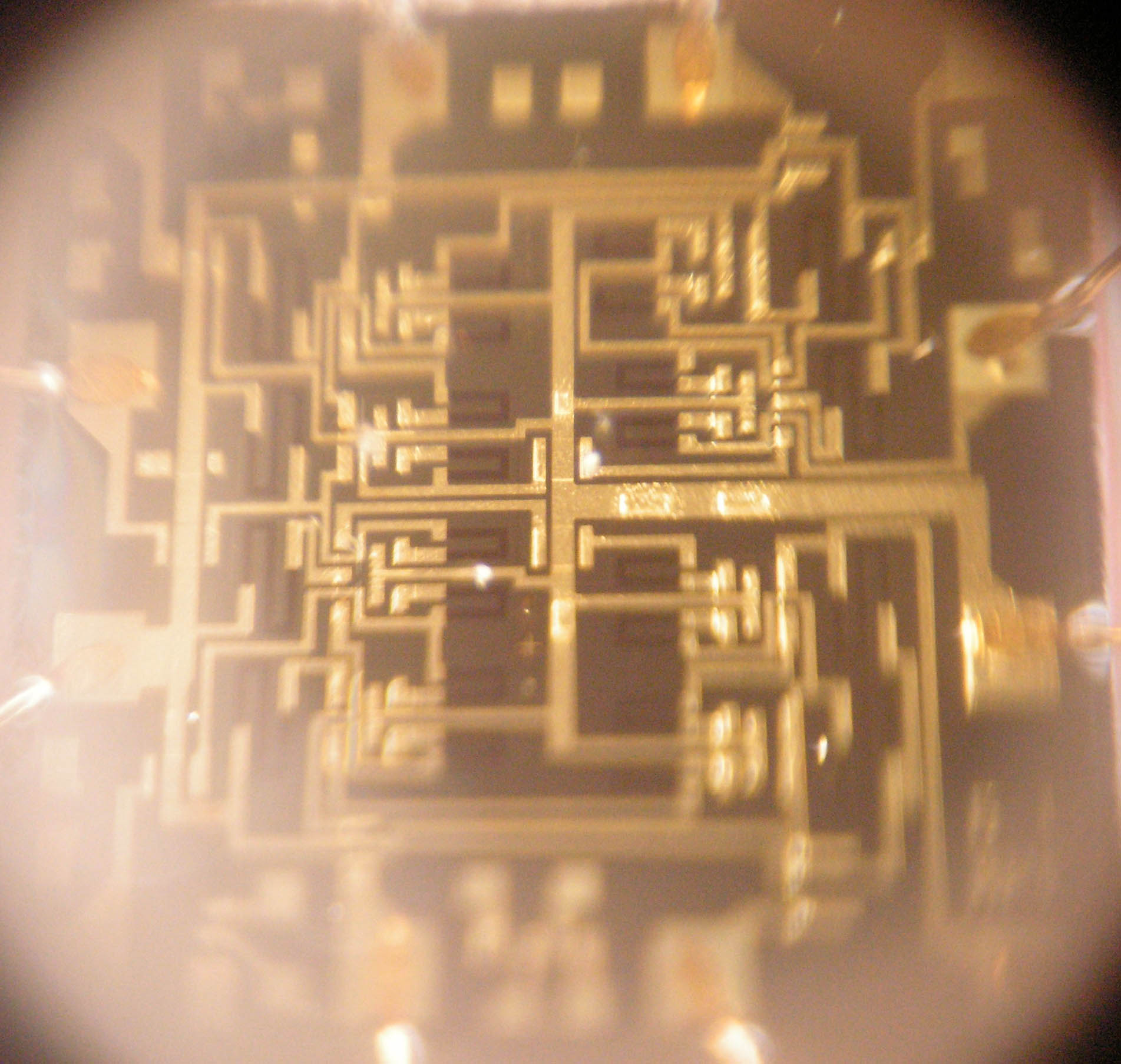

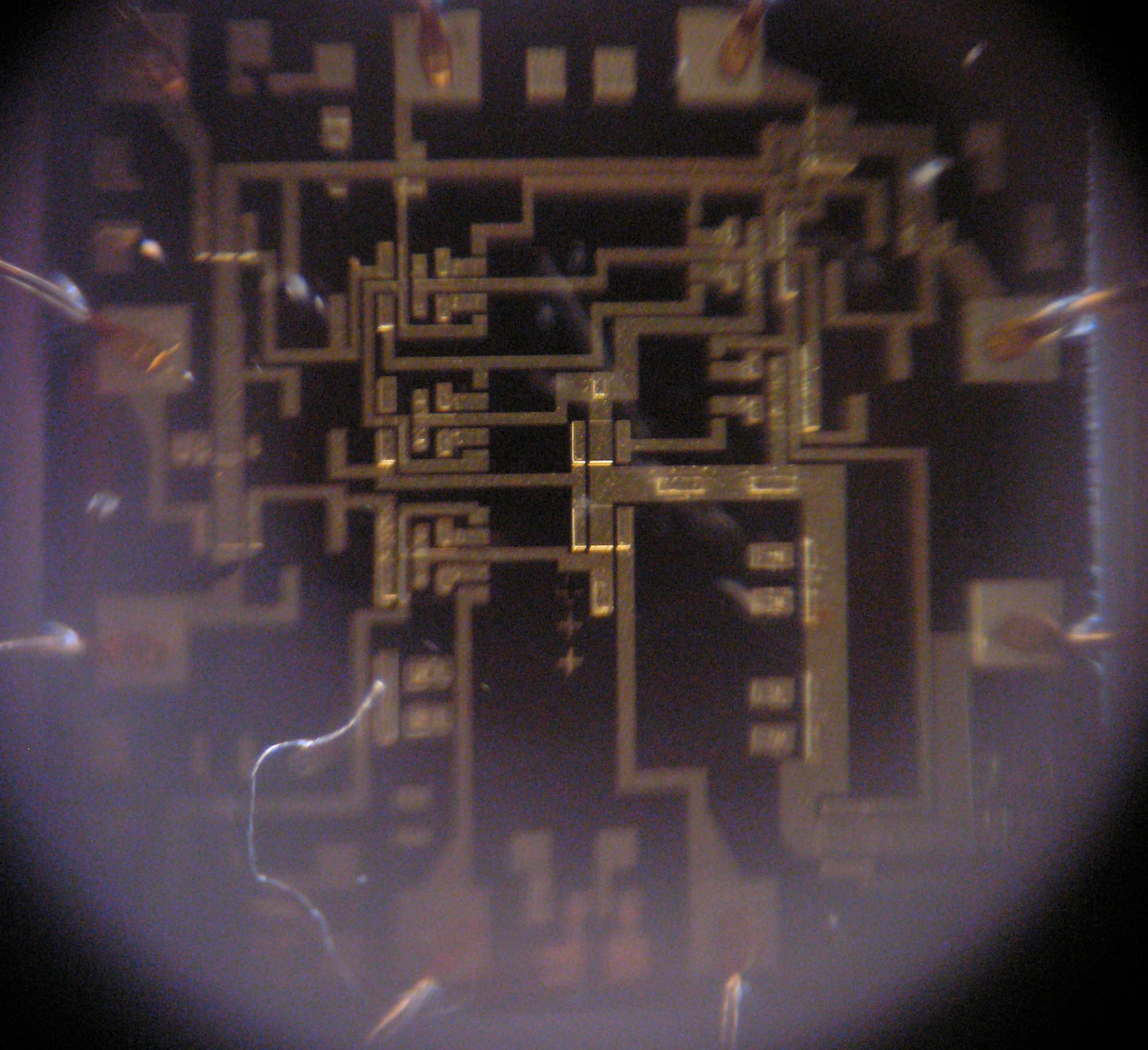

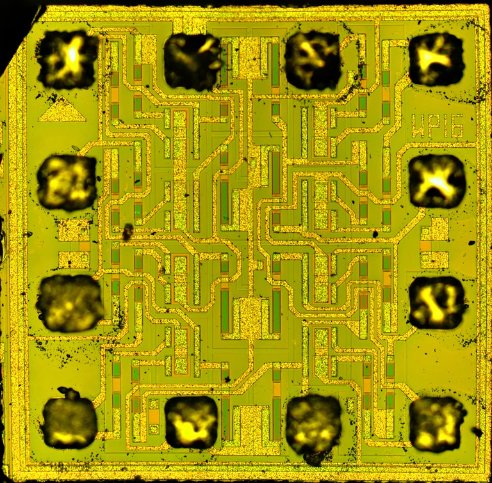

Микросхема начала 80-х годов выполнена по другой технологии:
 (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |
(фото с форума Портативное ретрорадио)

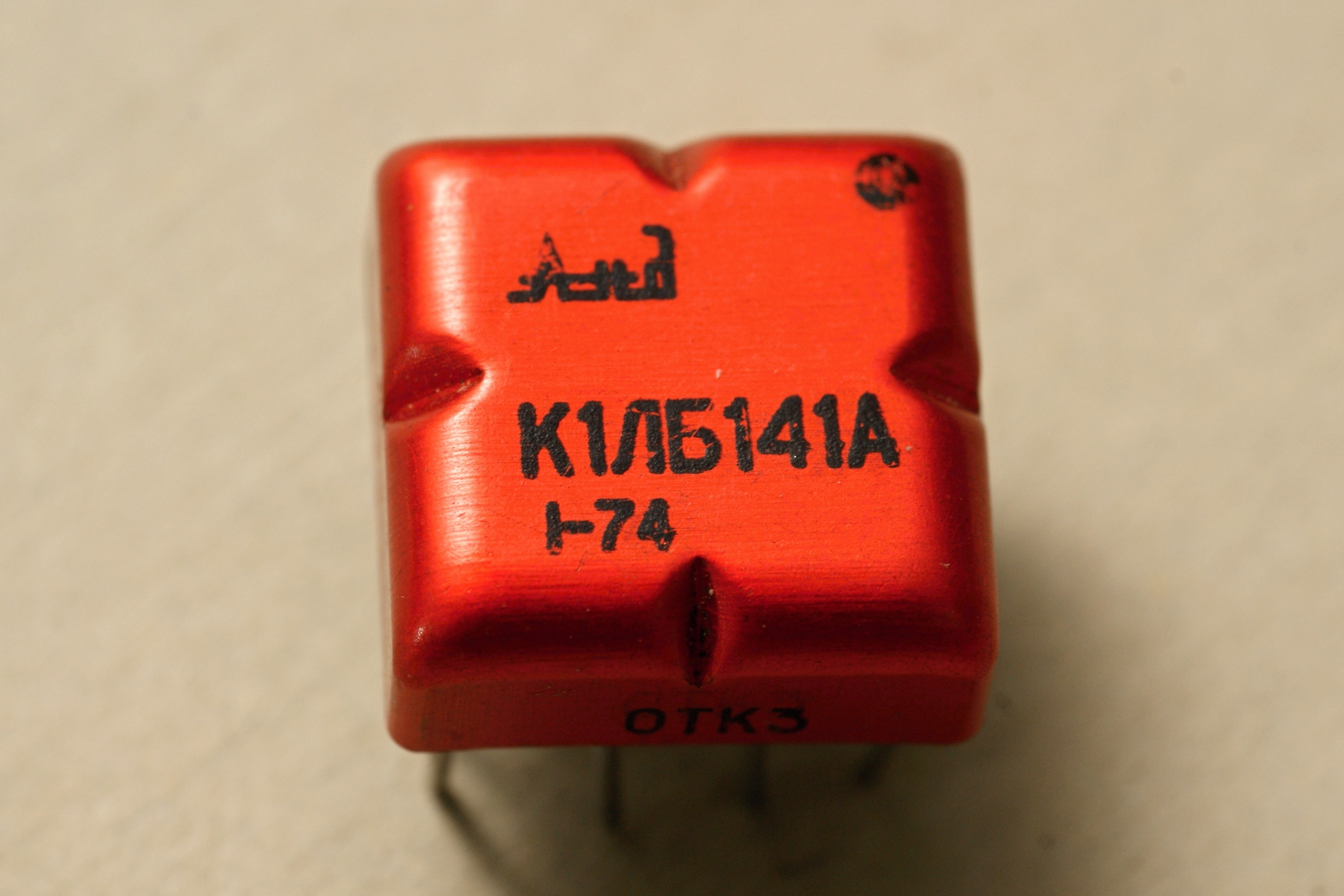

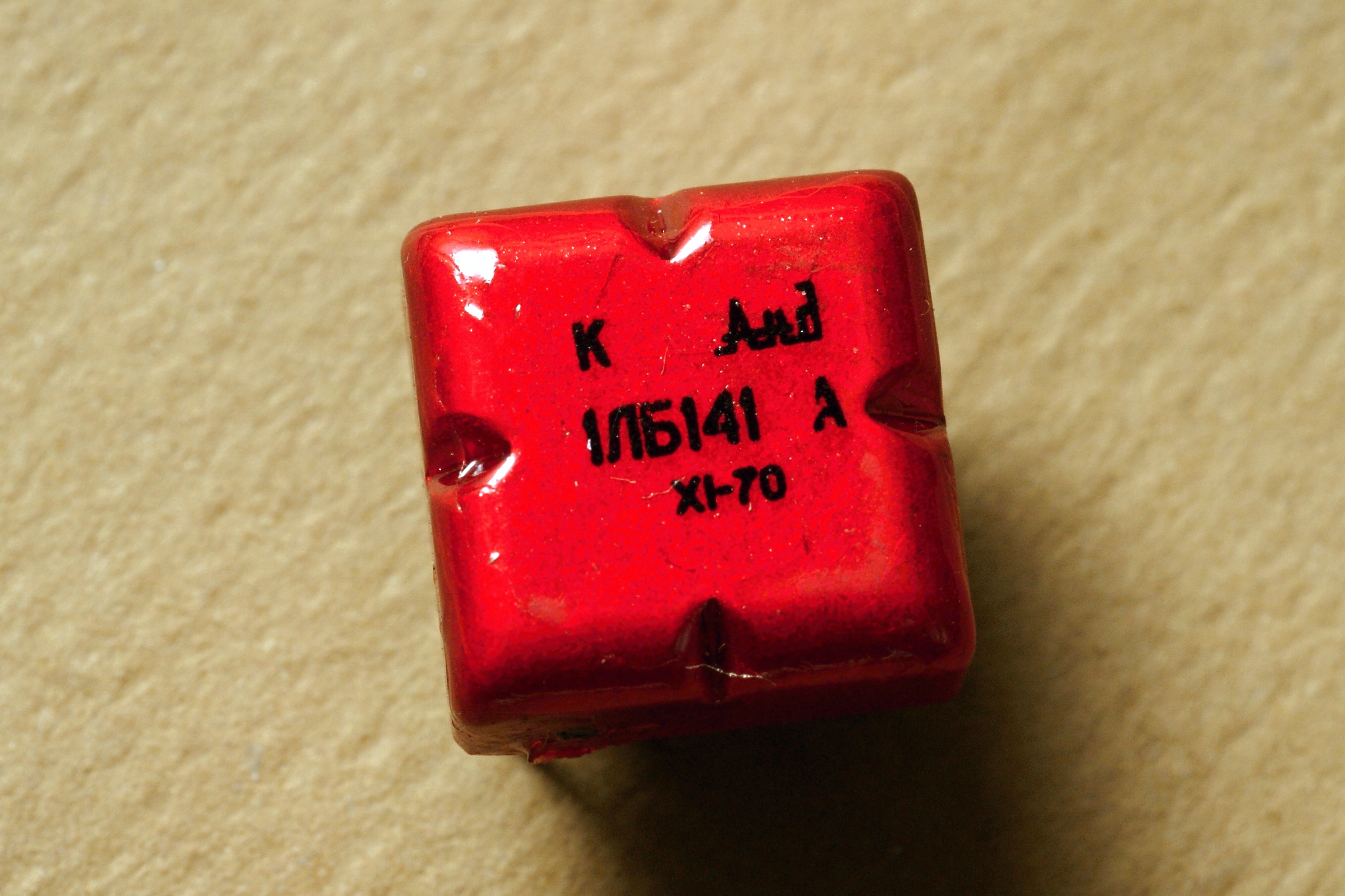

Назначение - два логических элемента 4ИЛИ-НЕ. Справочный лист на неё. В дальнейшем стала называться 114ЛЕ1А (114ЛЕ1Б).
Производители - зеленоградский "Ангстрем"; литовские предприятия, Вильнюсское конструкторское бюро (в дальнейшем ставшее НИИ "Вента"; кстати, весьма редкий пример того, что там выпускали 114ую серию), и завод "Нуклонас", г.Шауляй; и Бакинское СКБ "Микросхемотехника" (более известное как Бакинский завод "Азон").
Вильнюсская микросхема интересна еще и тем, что имеет в обозначении букву "Э". Неизвестно что это значит...
 |
 |
(фото Валерия Грищенко)

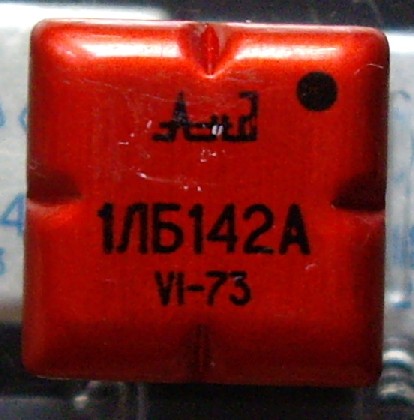

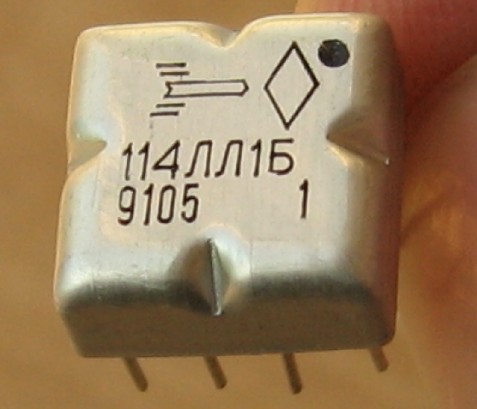

Назначение - двухвходовый логический элемент ИЛИ-НЕ с повышенной нагрузочной способностью. Справочный лист на неё. В дальнейшем стала называться 114ЛЛ1А (114ЛЛ1Б).
Производители - Бакинское СКБ "Микросхемотехника" и "Восход", Калуга.

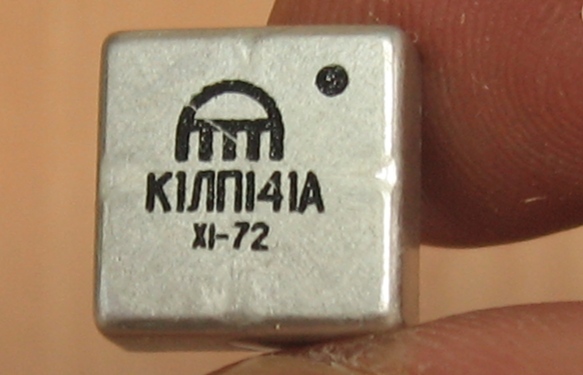

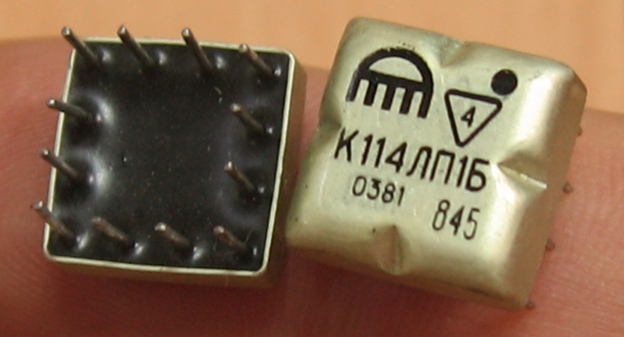

Назначение - два четырехвходовых расширителя по ИЛИ. Внутри - восемь транзисторов + восемь резисторов. Справочный лист на неё. Старое название - 1ЛП145Б.
Производитель - калужский завод "Восход".

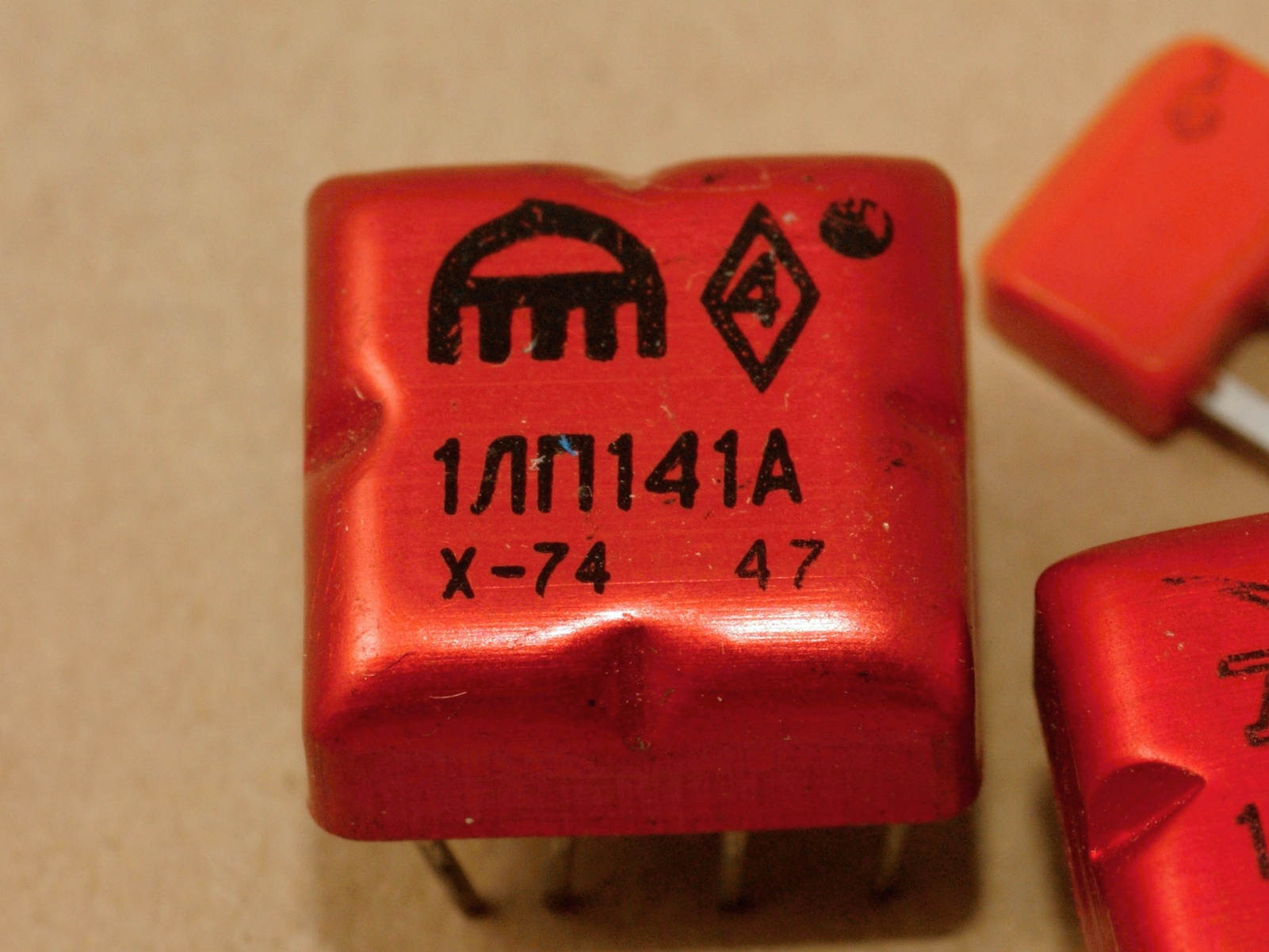

Назначение - четыре логических элемента НЕ-НЕТ. Справочный лист на неё.
Производители - "Ангстрем", "Нуклонас", (Шауляй, Литва) и "Восход" Калуга.
|

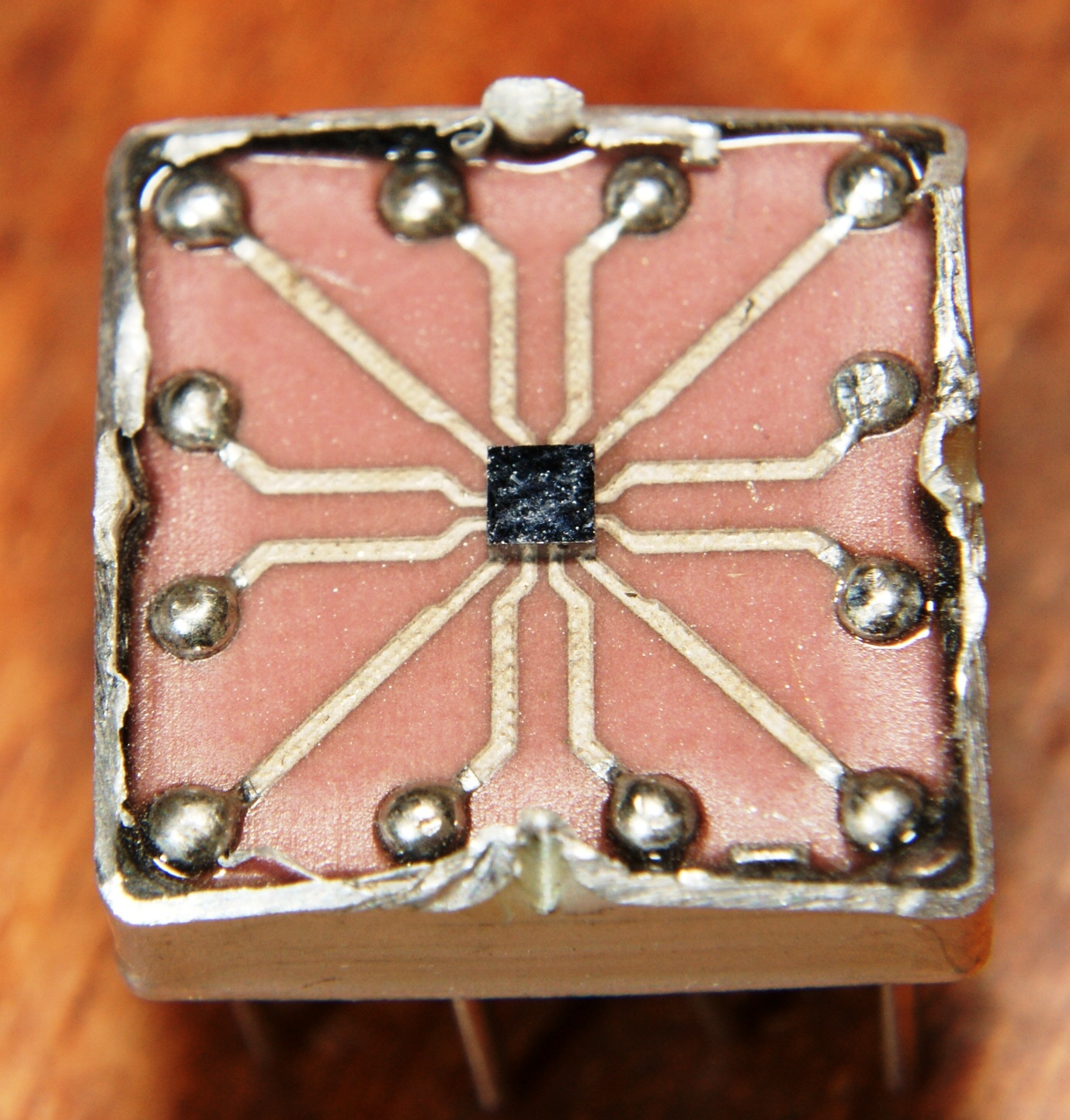

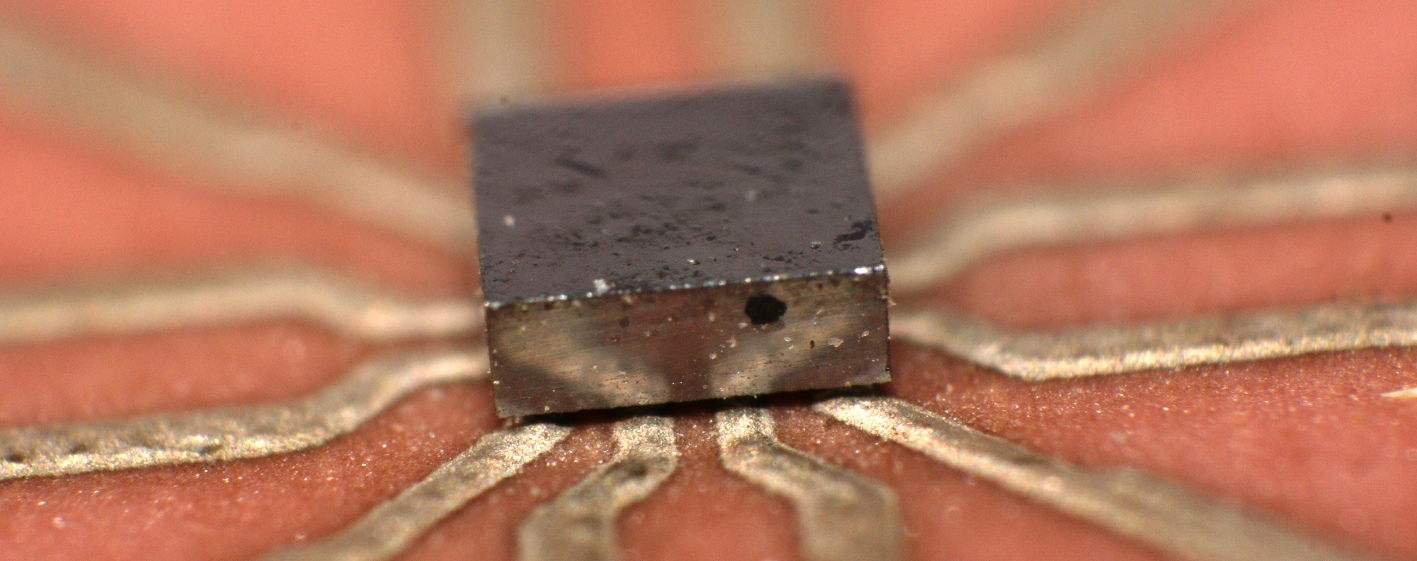

Вскрытие калужского образца показывает, что эта микросхема сделана не по многокристальной технологии. Возможно, таковы лишь поздние выпуски? |
 |

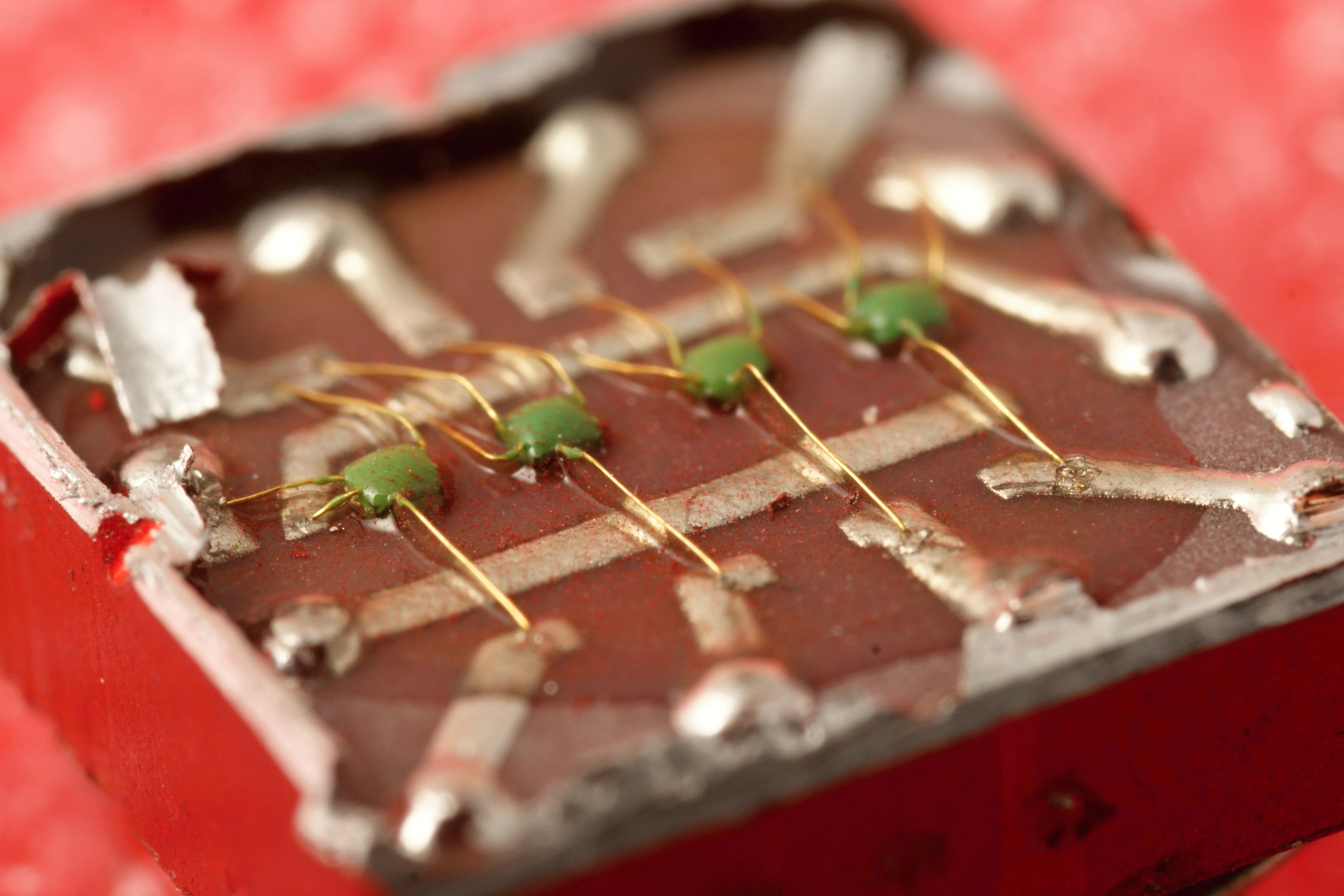

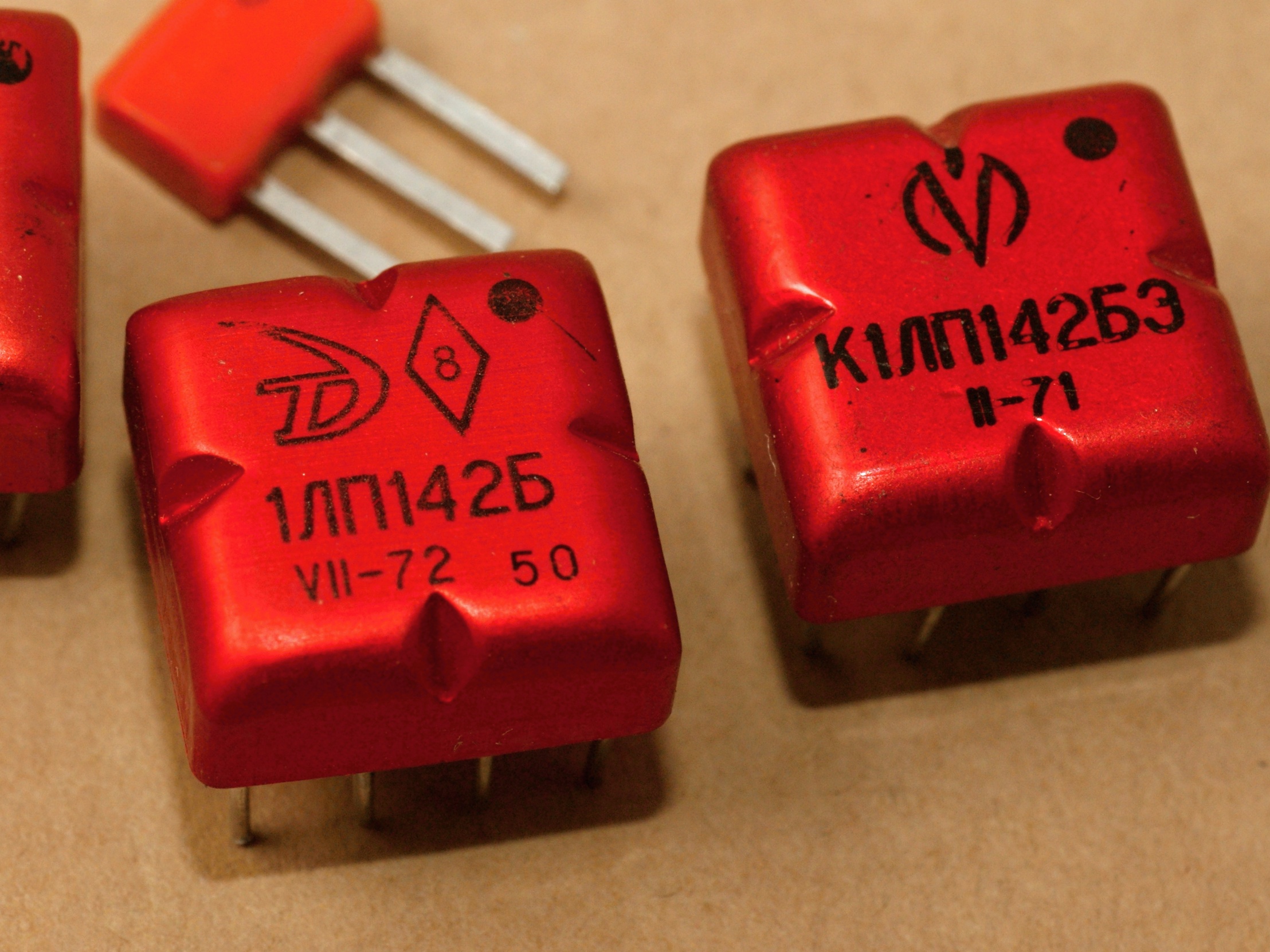

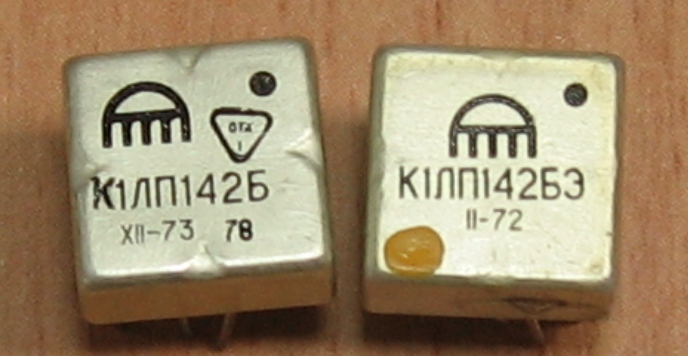

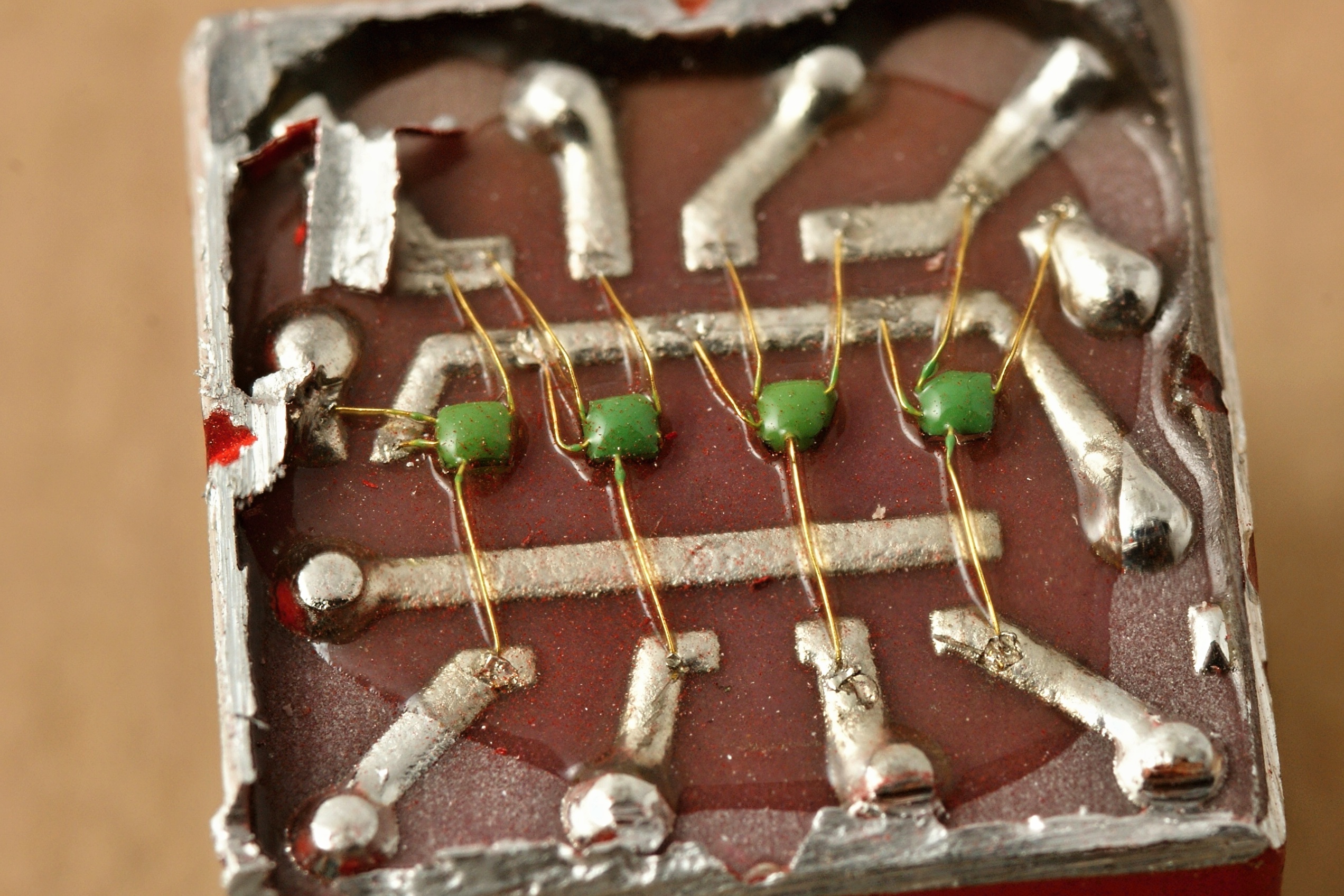

Назначение 1ЛП142 - четыре расширителя по НЕ; справочный лист на неё. В дальнейшем стала называться К114ЛД1Б.
Производители - зеленоградский "Ангстрем", Вильнюсское конструкторское бюро (позднее ставшее НИИ "Вента", ныне Vilniaus Ventos Pusladininkiai) и завод "Нуклонас" (Шауляй, Литва).
Вот второй (и третий) экземпляр этой серии со странной буквой "Э" в моей коллекции...
 |
 |

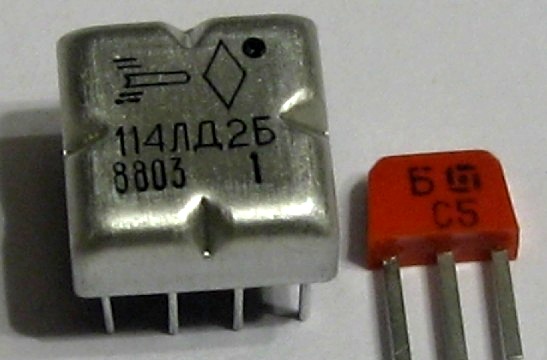

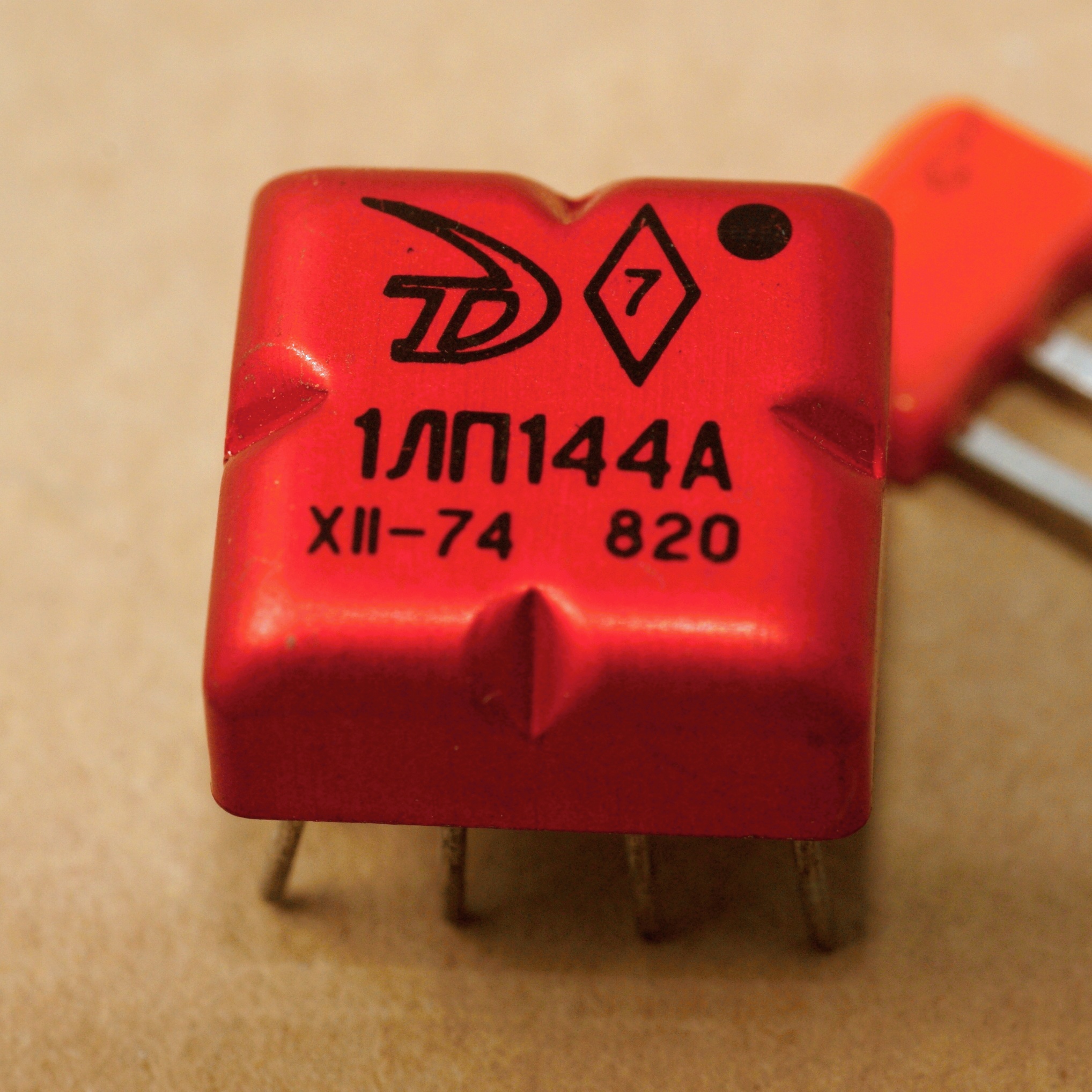

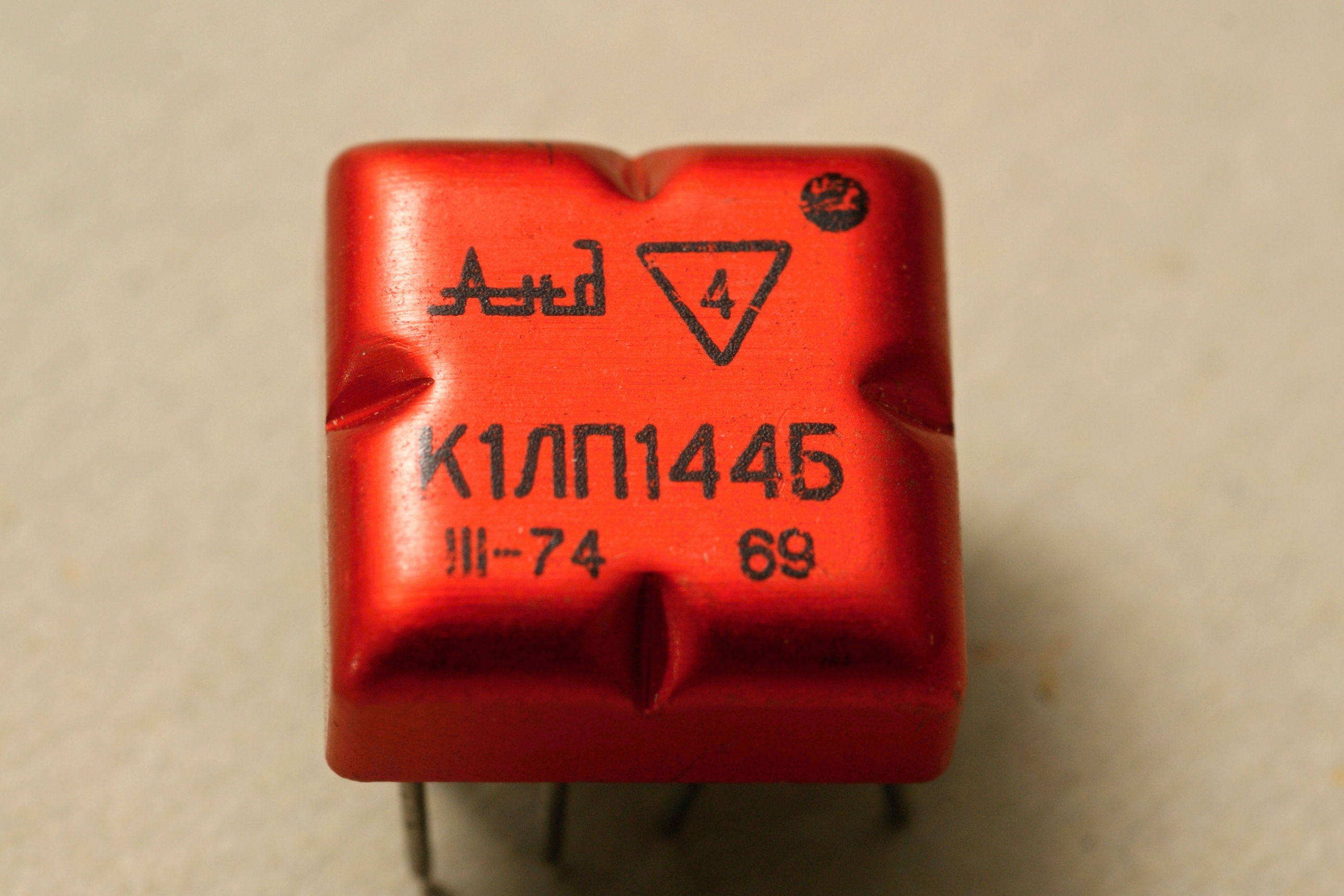

Назначение - два логических элемента 2ИЛИ-НЕ; справочный лист на них. Старое название - 1ЛП144.
Производители - зеленоградский "Ангстрем", Бакинское СКБ "Микросхемотехника" и "Восход", г.Калуга.

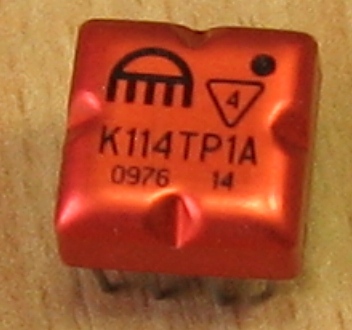

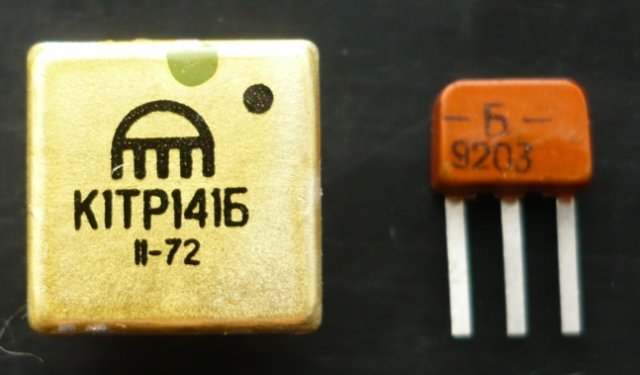

| Назначение - RS-триггер. Справочный лист на неё.
Производители - литовский завод "Нуклонас", г.Шауляй. |
 |
(фото с форума Портативное
ретрорадио)
