ТГ1Б, ТГ1Б-В

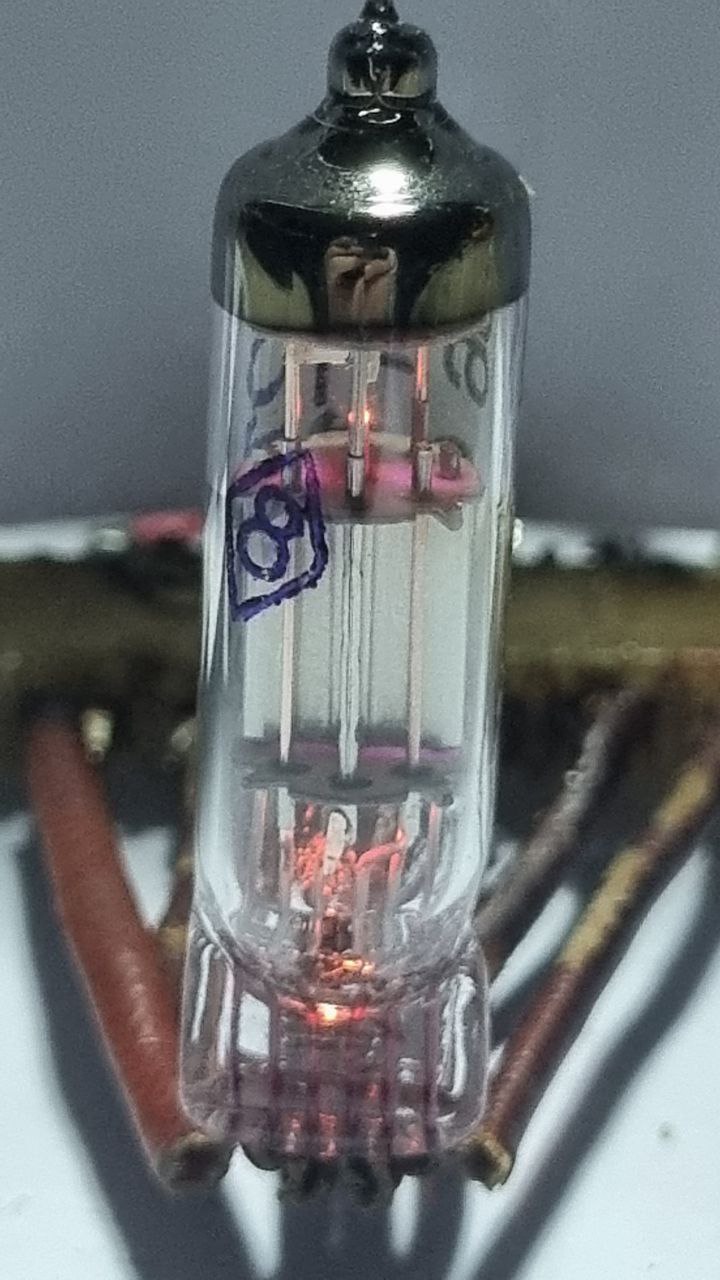

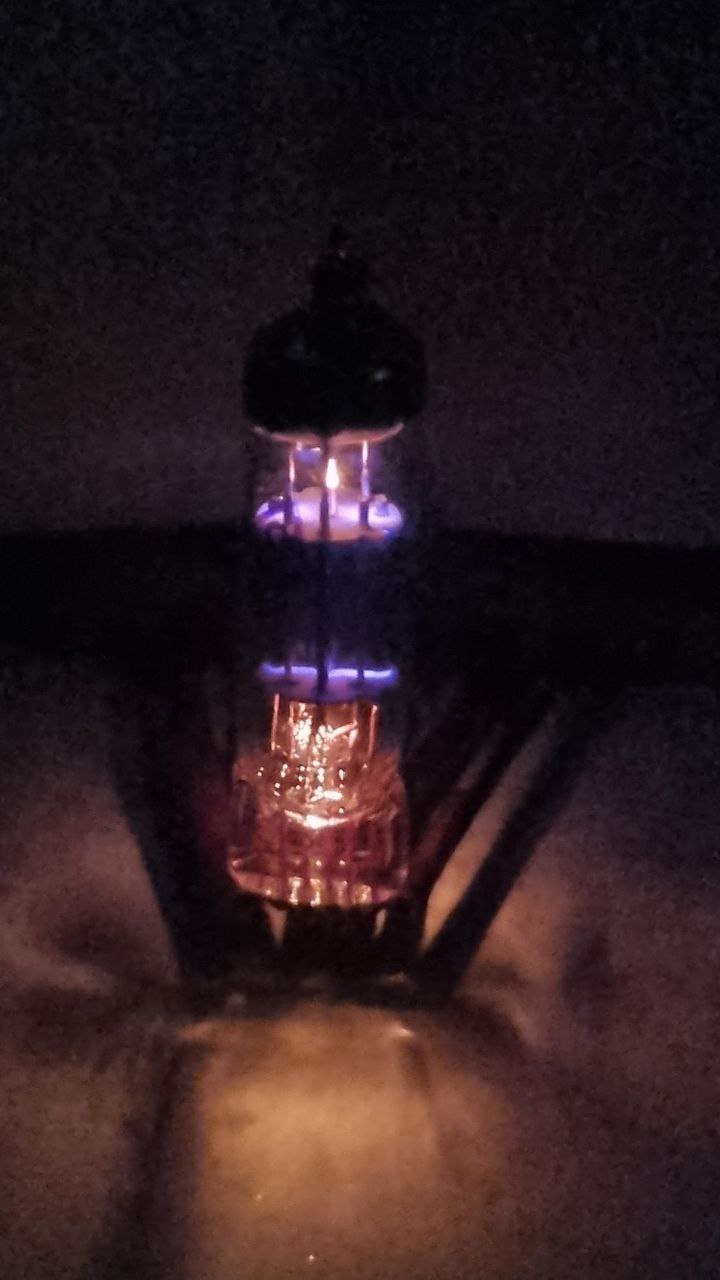

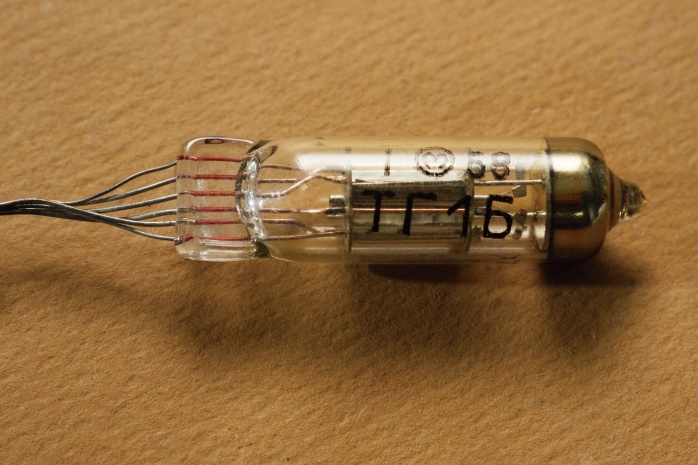

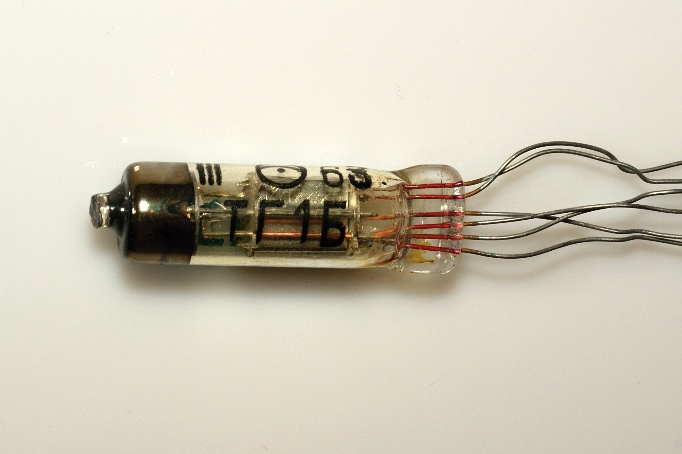

тиратрон ТГ1Б

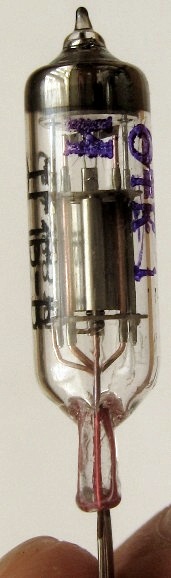

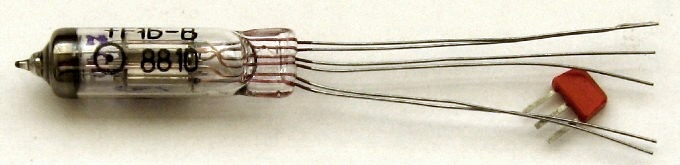

тиратрон ТГ1Б-В   Двуханодный маломощный вибропрочный тиратрон, для работы в выпрямительных устройствах и в релейных схемах. Самый миниатюрный из отечественных тиратронов (если не учитывать редчайшие ТГ5Р и 1Т1А). Старое название - Т-1Б.

   Баллон наполнен криптон-ксеноновой смесью. Катод оксидный, косвенного накала.

   Максимальный средний ток - 20 мА, максимальное напряжение - 240 В.

   Особенность - прибор рассчитан на работу в режиме глубокого регулирования, из-за чего отношение максимального тока к номинальному равно шести, тогда как у "обычных" тиратронов этот параметр равен трем.

   Справочный лист, заводской паспорт и данные из отраслевых каталогов на него (1967 года) и на ТГ-1Б (1975 года).

   Разработчиком его был Московский завод электровакуумных приборов (входивший в ПО МЭЛЗ). Серийный выпуск первоначально был организован там же, а затем перенесён на Ровенский завод газоразрядных приборов (позднее ставшим ПО "Газотрон").

   Как видно, выпускался он весьма долго...

Источники:

1. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть вторая. Ионные приборы. - Государственное энергетическое издательство. Москва, 1955.
2. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
3. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
4. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
5. М.Н. Третьяков. Электронные реле и их применение. - М.-Л., Госэнергоиздат, 1963. (Библиотека по автоматике, вып. 87)
6. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
7. Дыкин А.В. Электронные и полупроводниковые приборы. М.-Л., изд-во "Энергия". 1965.
8. Справочник. Часть III. Выпуск 1. Электровакуумные приборы. - 1965.
9. Хлебников Н.Н. Электронные приборы. М.: "Связь", 1966.
10. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
11. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
12. Шибаев Н. А. Электровакуумные и полупроводниковые приборы. - М. Воениздат, 1967
13. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
14. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
15. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
16. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985
