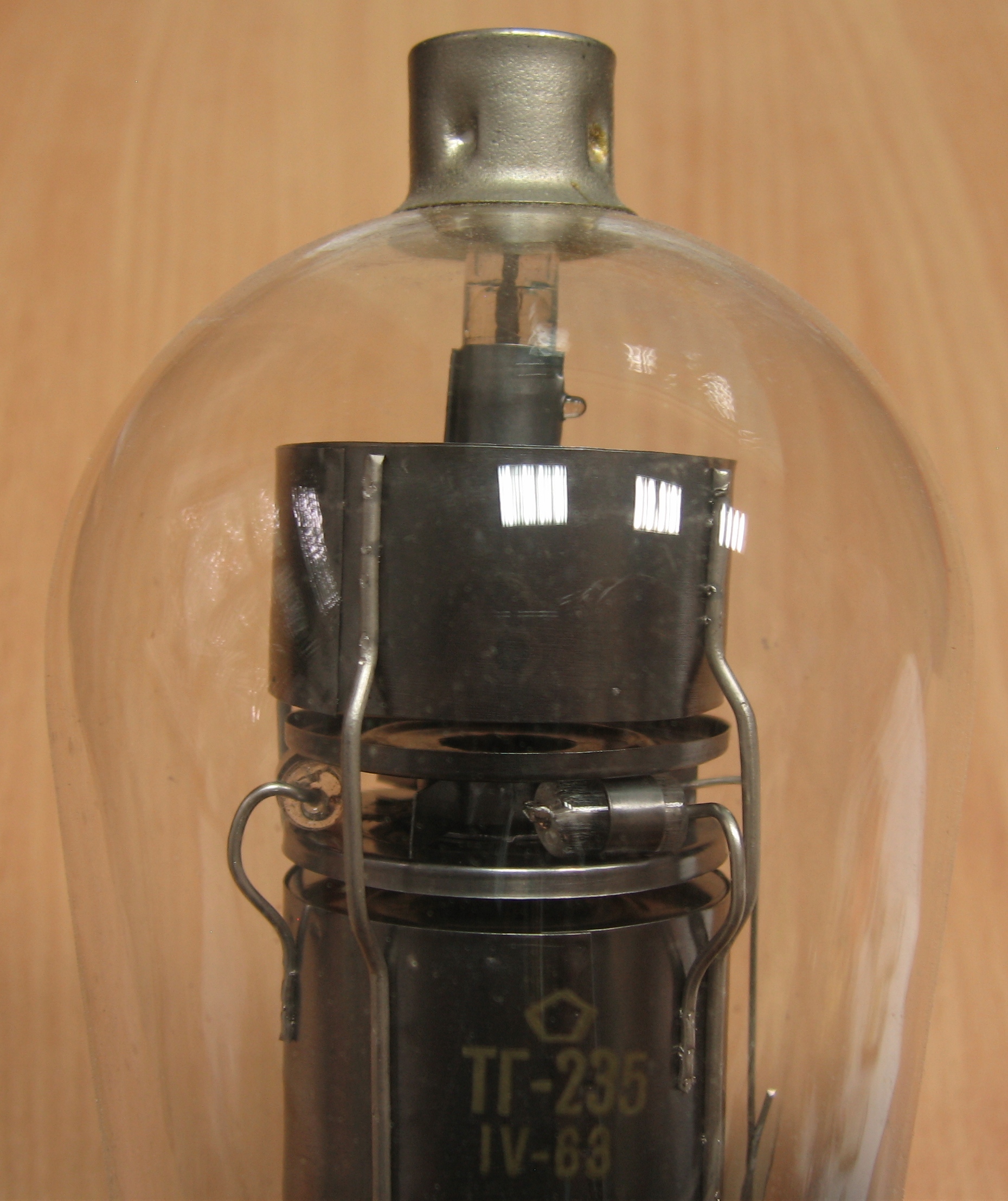

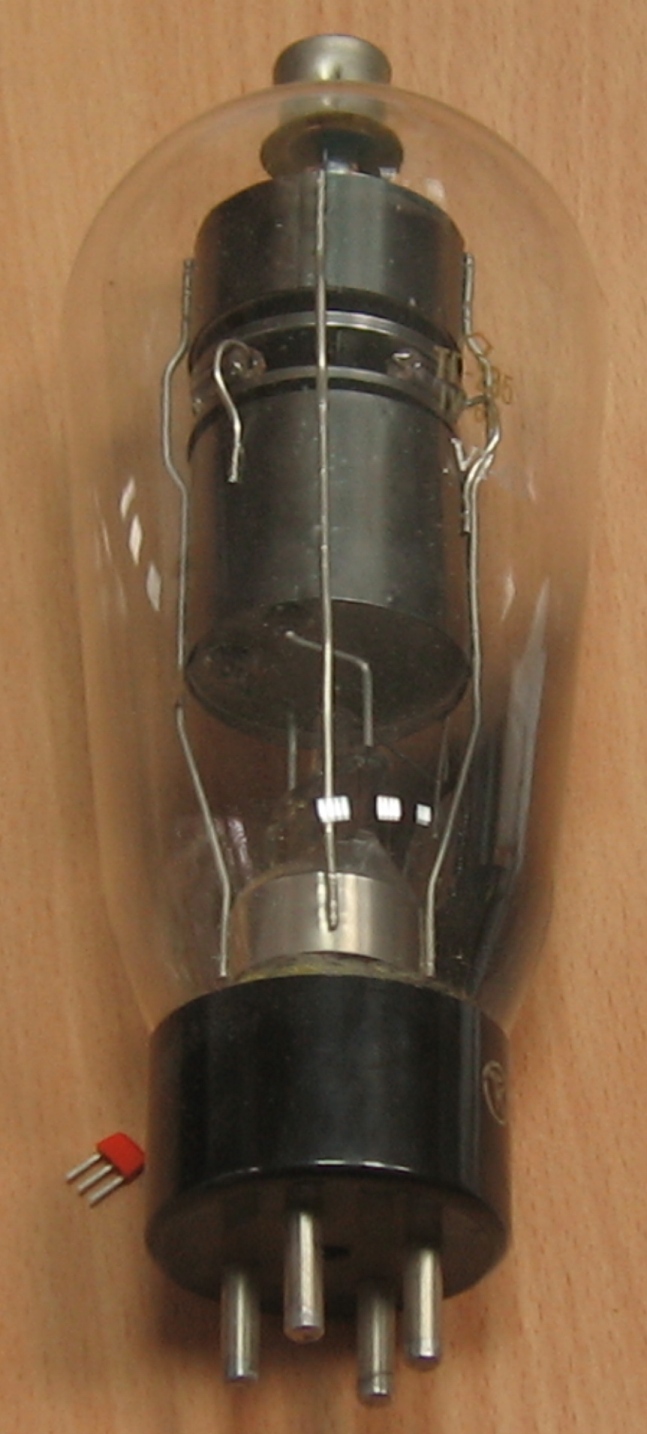

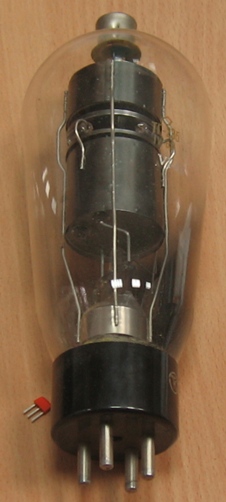

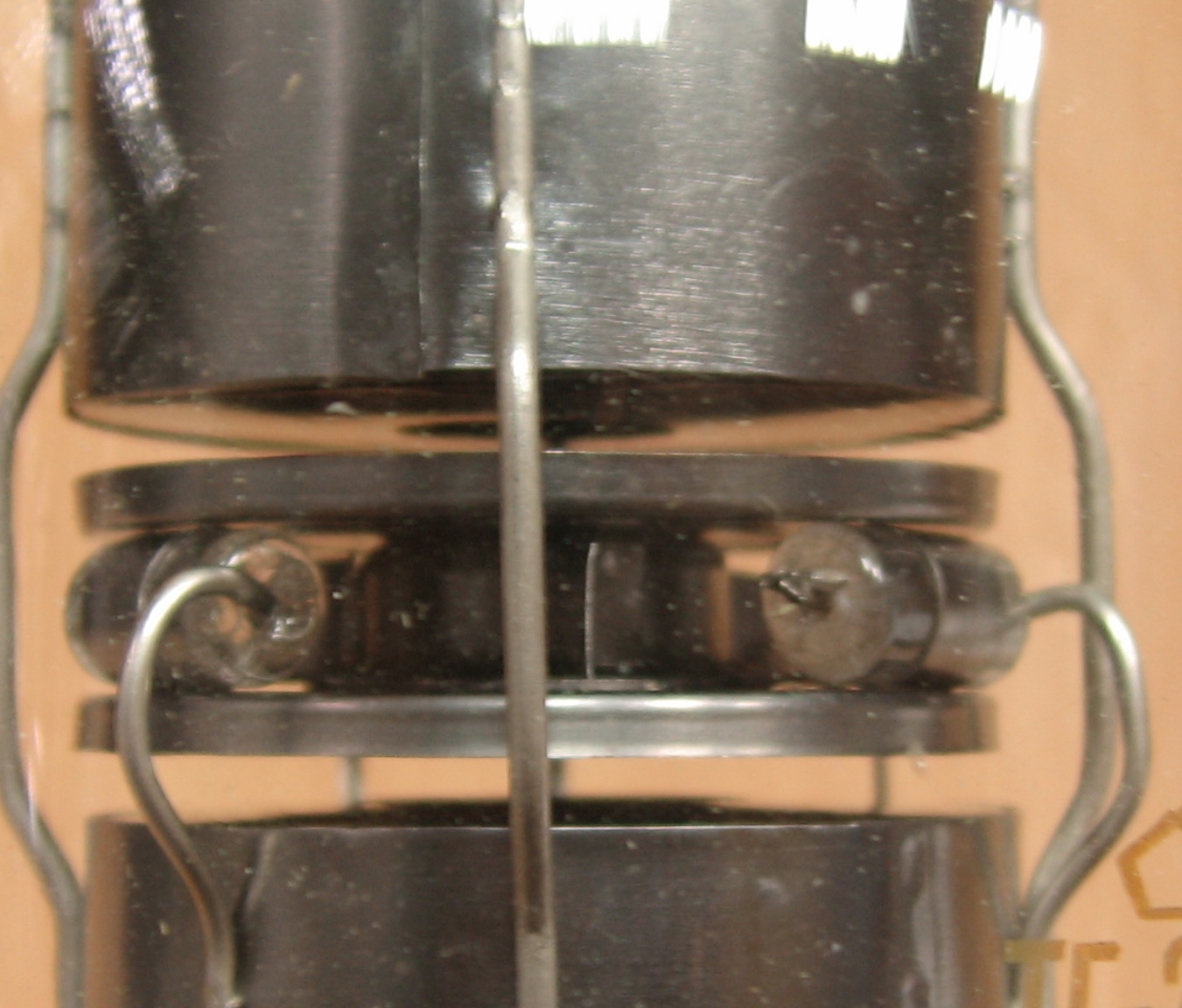

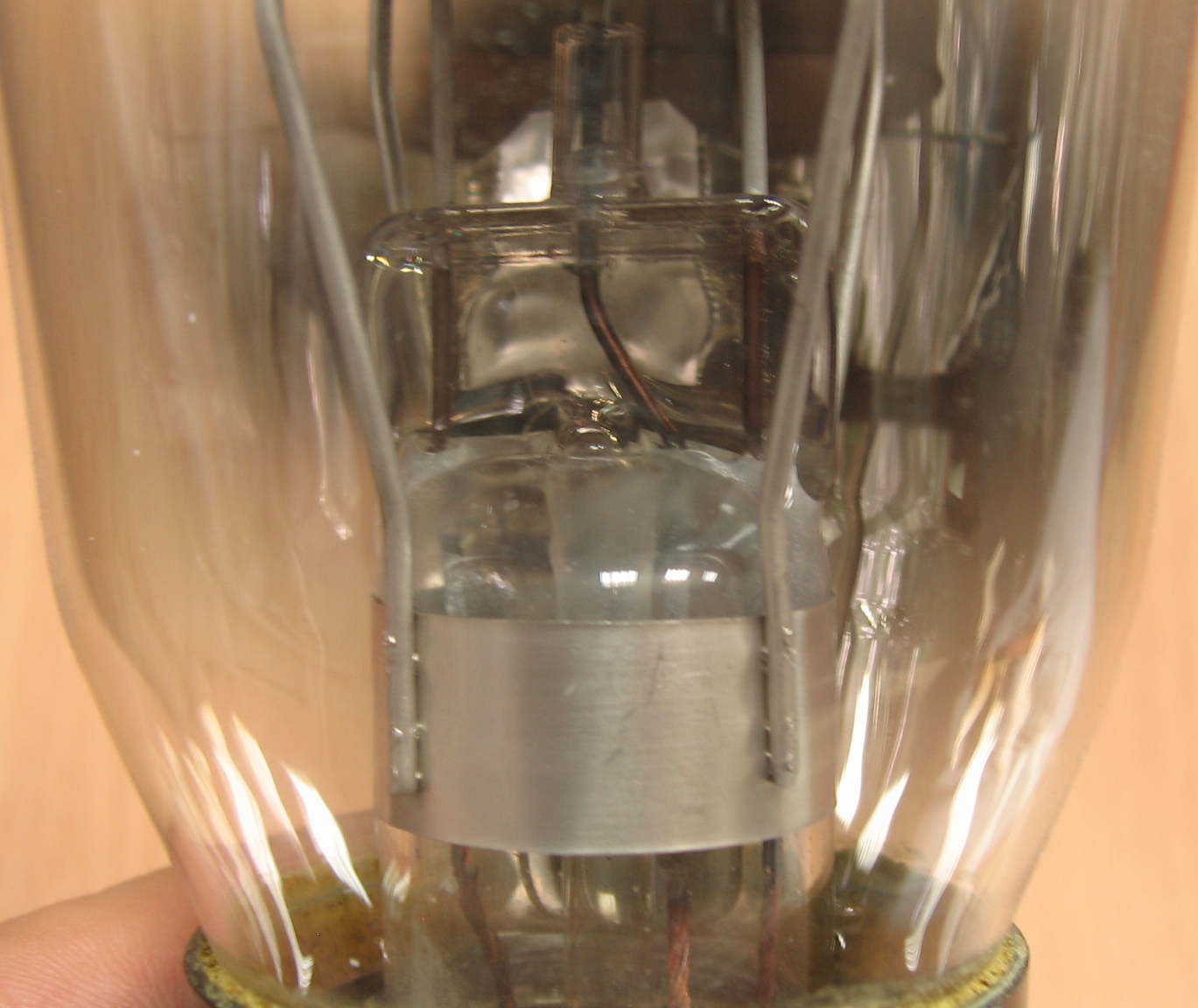

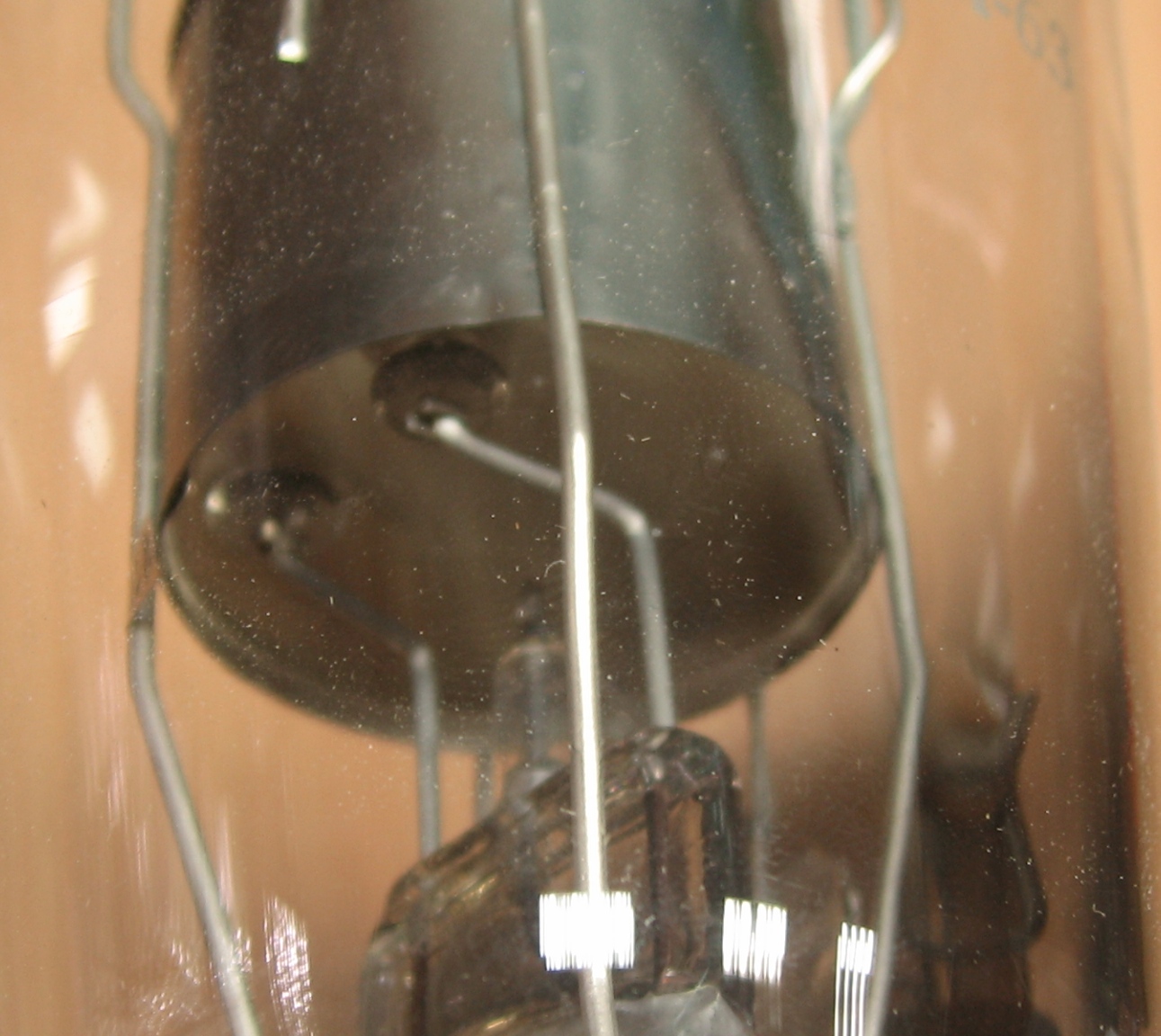

ТГ-235

Релейные тиратроны. Первоначально выпускались также под названием РТ3.



Интересно, что в одних справочниках указывается, что наполнение у них гелиевое (насколько я знаю, единственный случай среди отечественных тиратронов), а в других - ксенон-криптоновое.

При этом у них несколько различаются и электрические параметры, скорее всего наполнение действительно меняли (как это было у пары ТГ-212 - ТГ-212М).



Производитель - НЭВЗ (Новосибирский электровакуумный завод).

Катод оксидный, прямого накала. Срок службы - не менее 500 ч.

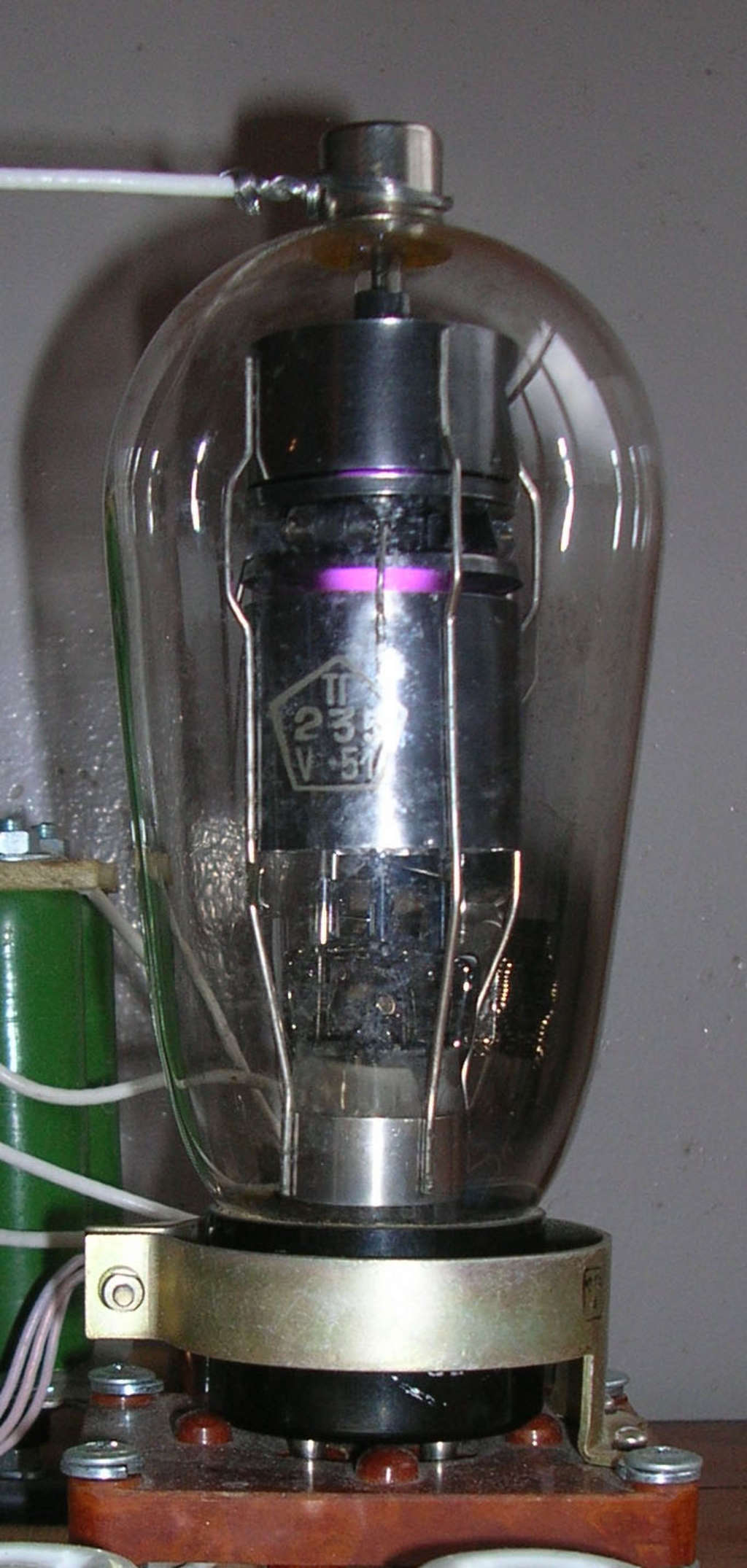

(фото с форума Flyback.org.ru)

Номинальные электрические данные

Напряжение накала - 5 В
Ток накала - 15 А (12,5 А)*
Предельное значение запирающего напряжения на сетке -10 В (-16 В)*
Ширина пусковой области - не более 2 В (3 В)*
Падение напряжения 25 В
Сопротивление в цепи сетки - 1...10 кОм
Время прогрева после хранения - 1 ч
Время прогрева в эксплуатации - 1 мин (0,7 мин)*
Наибольшая амплитуда прямого и обратного напряжения на аноде - 750 В (700 В)*
Наибольший ток в цепи анода в импульсе - 6 А
Наибольшее значение среднего тока в цепи анода - 2,5 А (1,5 А)*
*по некоторым источникам

Источники:

1. Электронные и ионные приборы. Под редакцией пров. П.В. Тимофеева. - Госэнергоиздат. Москва-Ленинград, 1940 (Труды Всесоюзного электротехнического института. Выпуск 41).
2. Проф. А. Г. Александров. Производство радиоламп. (Министерство электропромышленности СССР. Центральное Бюро Технической Информации). М.-Л., Госэнергоиздат, 1946.
3. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
4. Федоров С.П. Краткий справочник по радиолампам. - Москва: Военное издательство Министерства Вооруженных Сил Союза ССР, 1949.
5. В.И. Раков. Электровакуумные приборы. Ленинградская Краснознаменная Военно-Воздушная Инженерная Академия. Ленинград - 1949.
6. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
7. В.М. Шляндин. Элементы автоматики и телемеханики. Издание 2-е переработанное. Государственное издательство оборонной промышленности. Москва 1954.
