Тиратрон с водородным наполнением. Как правило, водородные тиратроны - импульсные; работающие же на постоянном токе довольно редки. Катодов два, основной оксидный подогревный и дополнительный вольфрамовый прямонакальный. Предназначен для работы в выпрямительных устройствах, максимальный средний ток 500 мА, макс. напряжение 12 кВ.
Существует в точности такой же по конструкции тиратрон, но наполненный аргоном - ТГ1-0,5/12. Сравнивая их характеристики, можно сразу увидеть особенности работы того или иного газа при разряде. Так, водородный вариант - гораздо более "медленный", он требует разогрева в течении 3 минут, что является чуть ли не антирекордом среди всех тиратронов средней мощности. Также он отличается от своего аргонового собрата повышенным напряжением зажигания, 4000 В.
Заводской паспорт и данные из отраслевого каталога на него. Производитель - Московский электроламповый завод.
 | |
| |
| |
| Напряжение возникновения разряда не более 4000 В |
| |
| |
| |
| |
| |
|
 |
 |
|
|

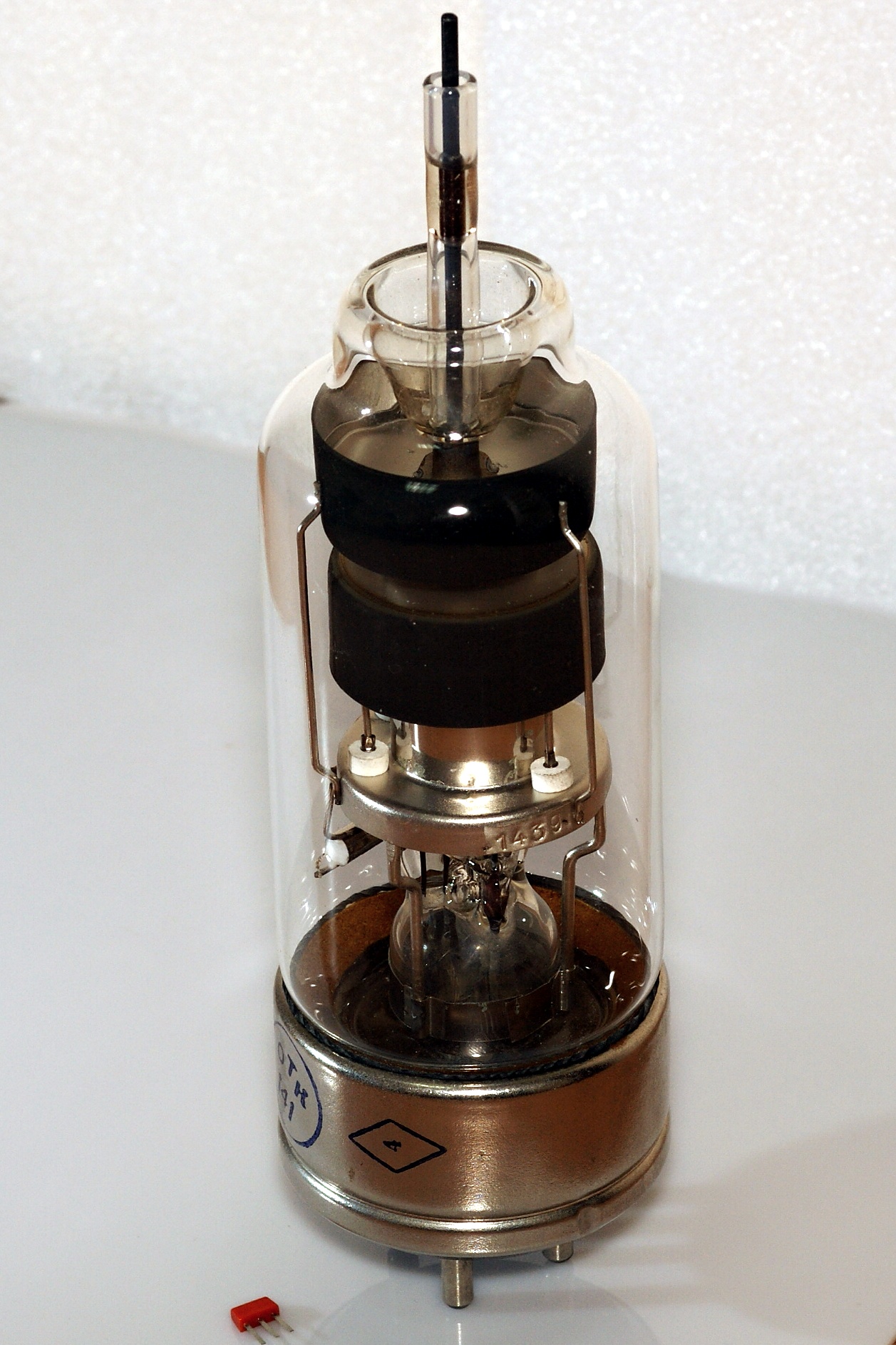

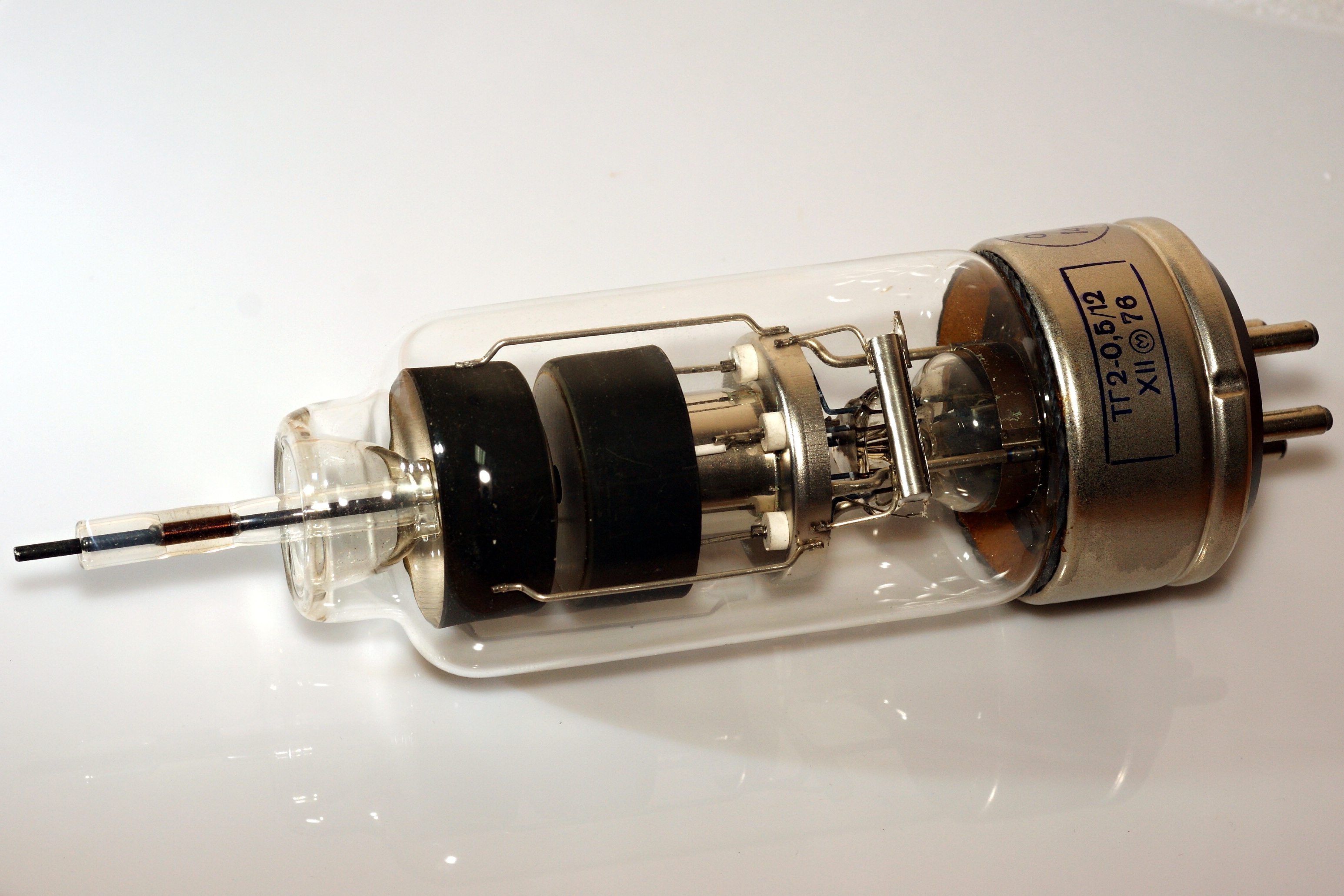

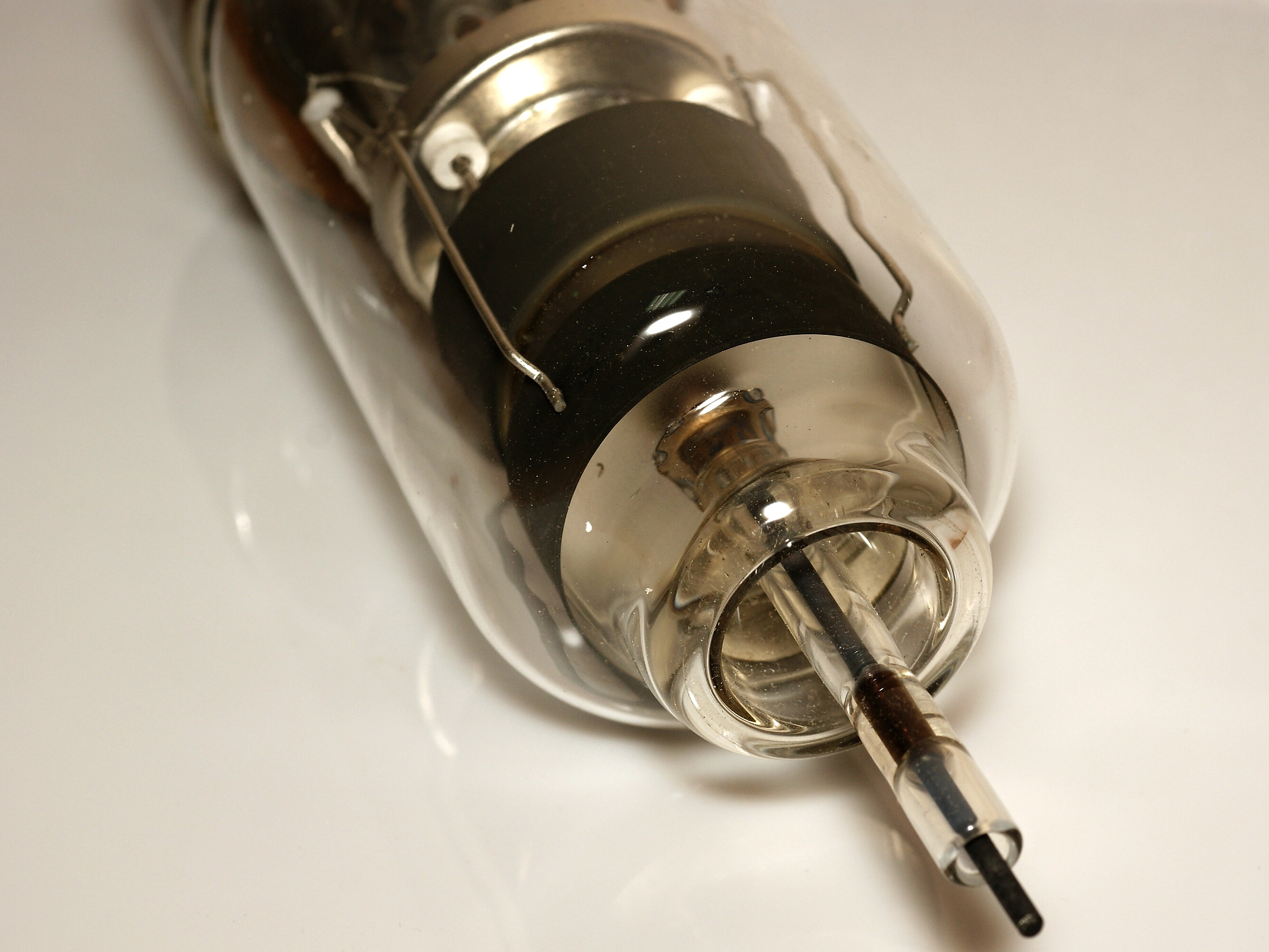

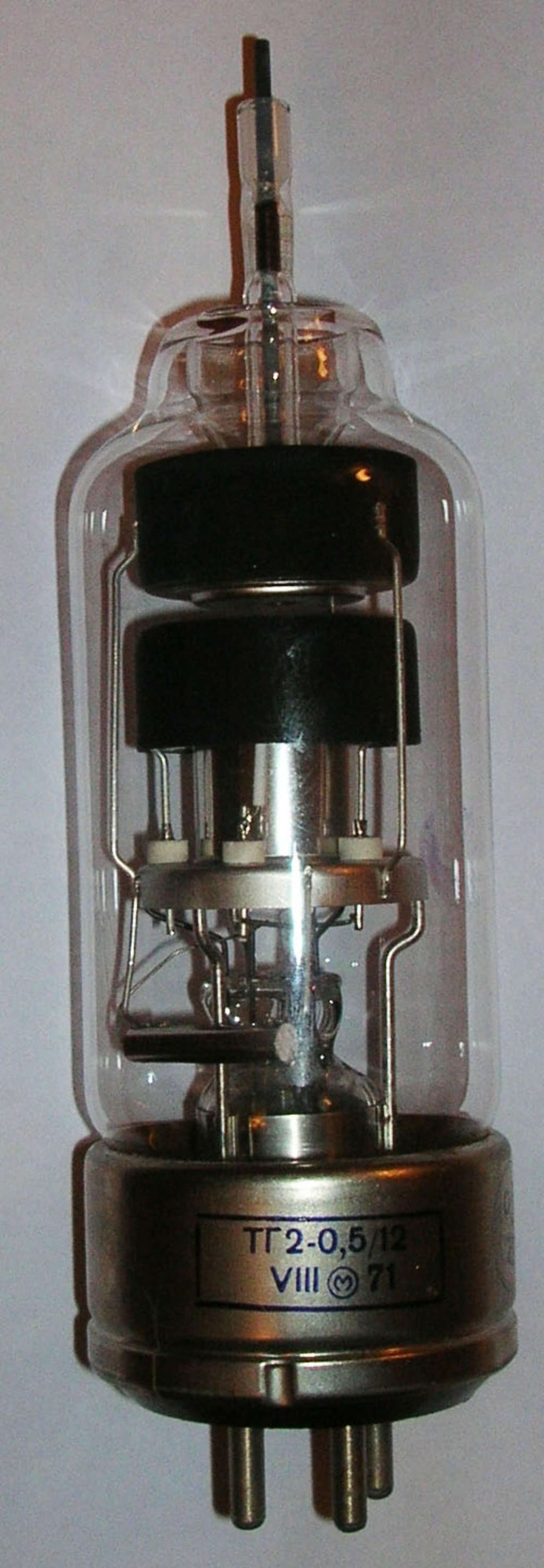

 (фото от Глеба Кузьмина) |

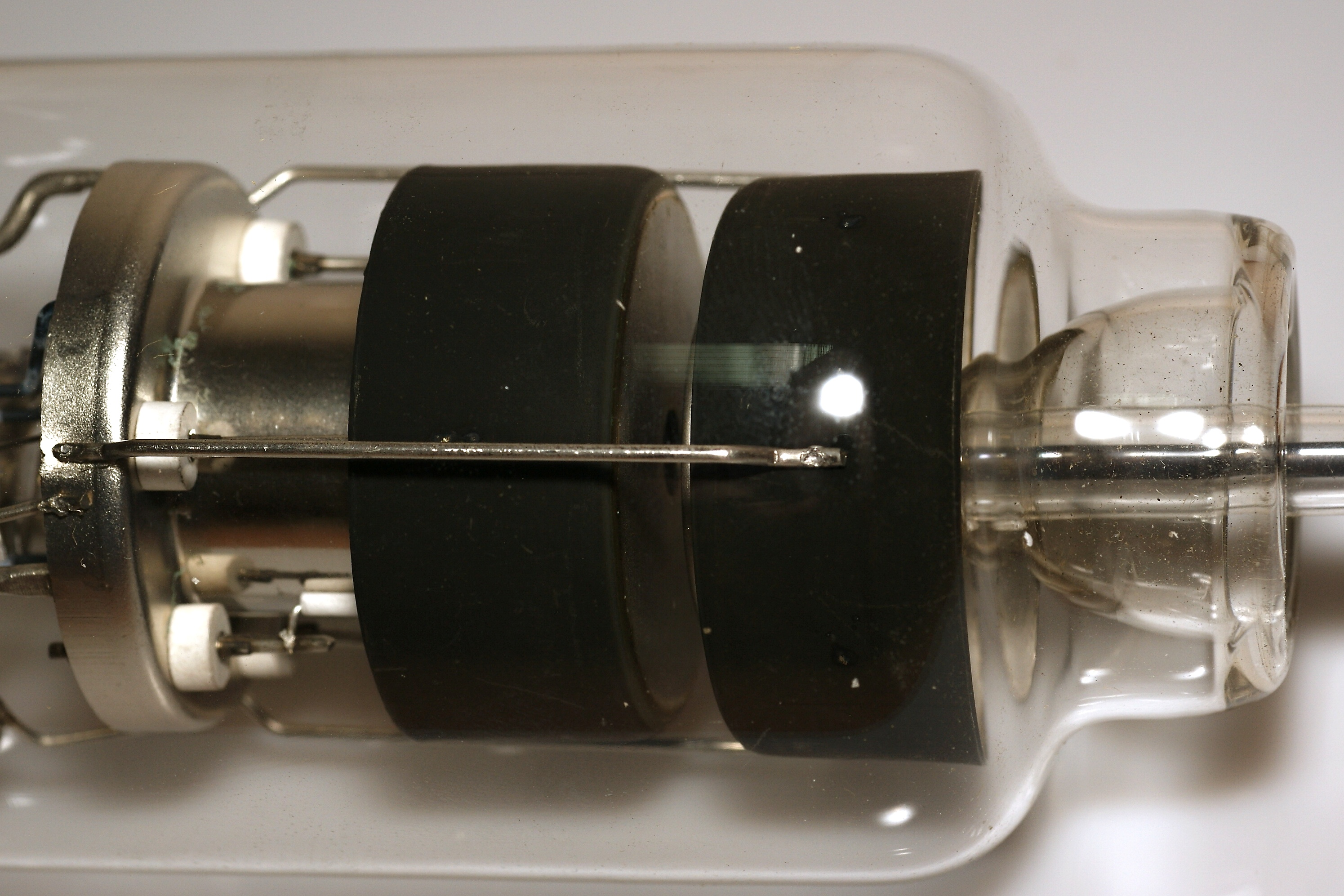

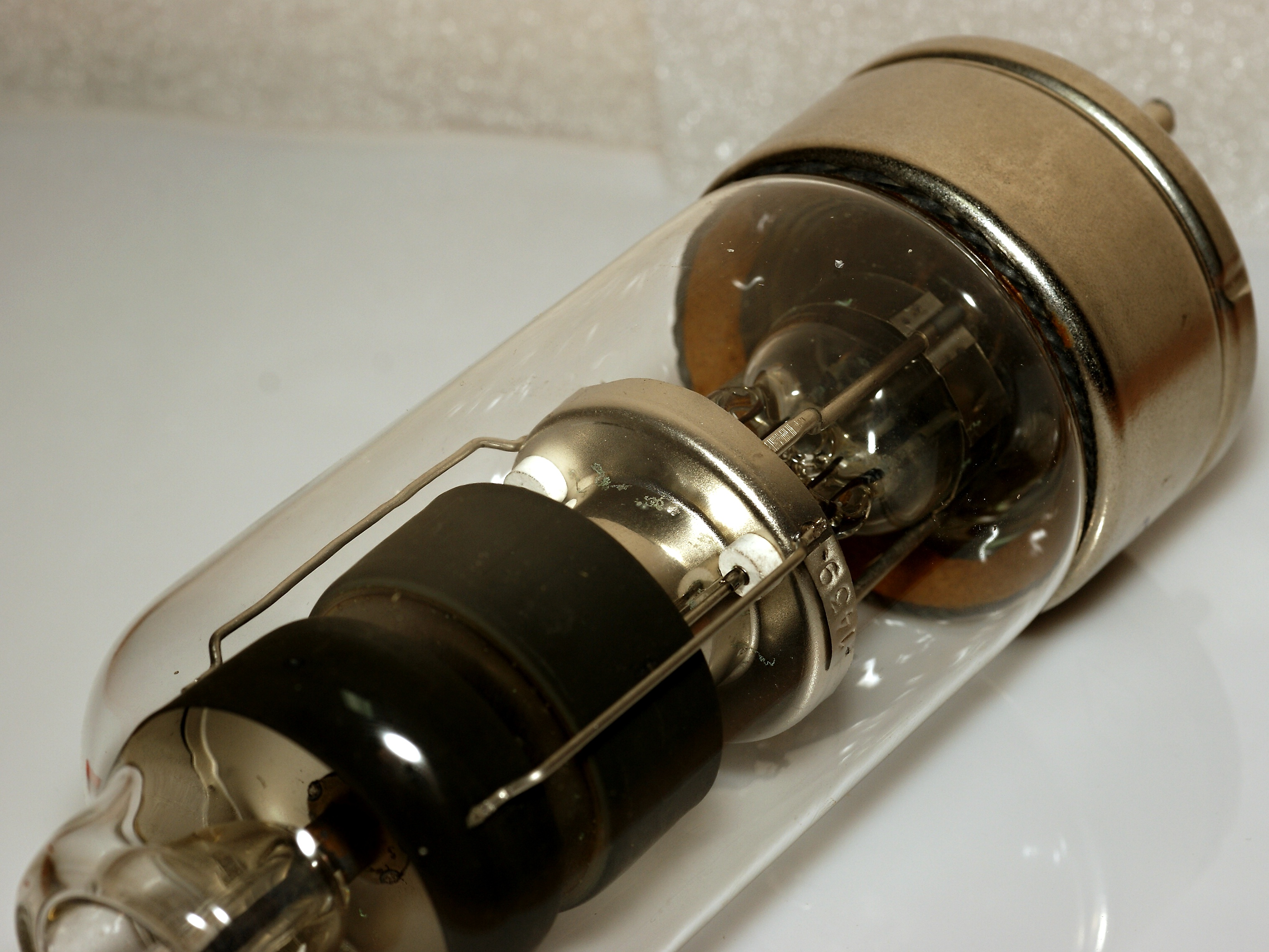

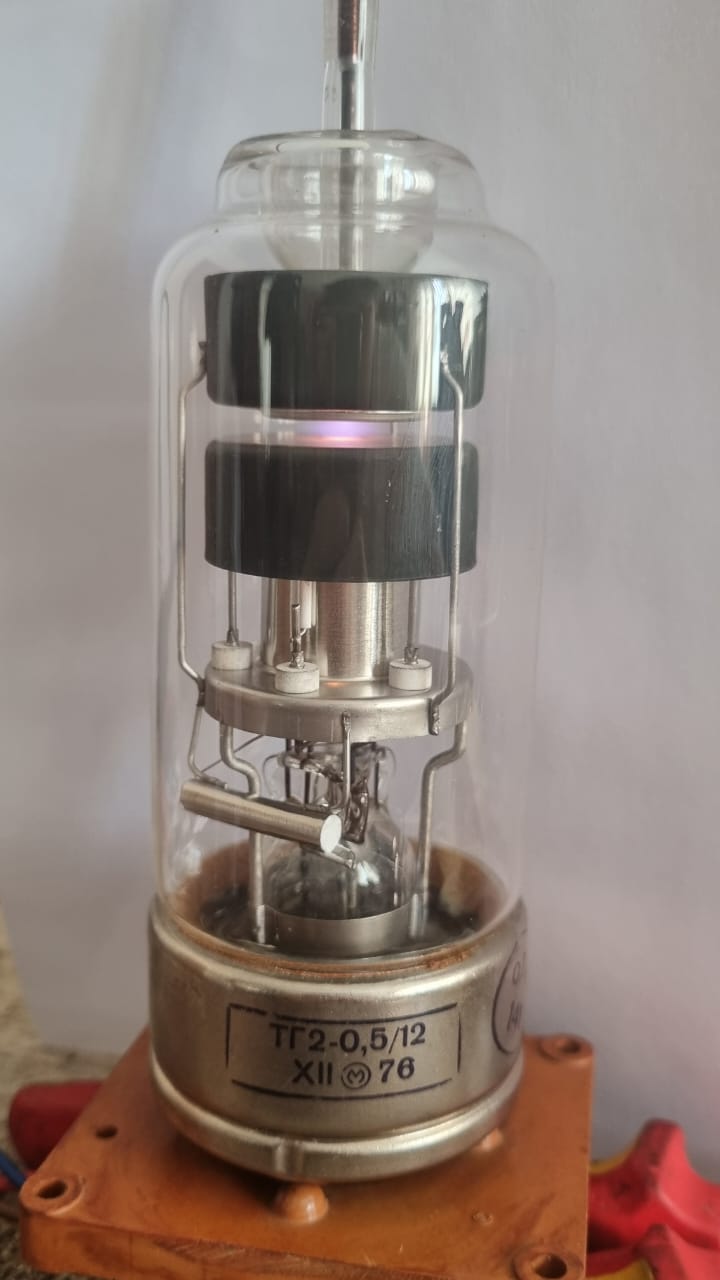

 (фото с форума Flyback.org.ru) |

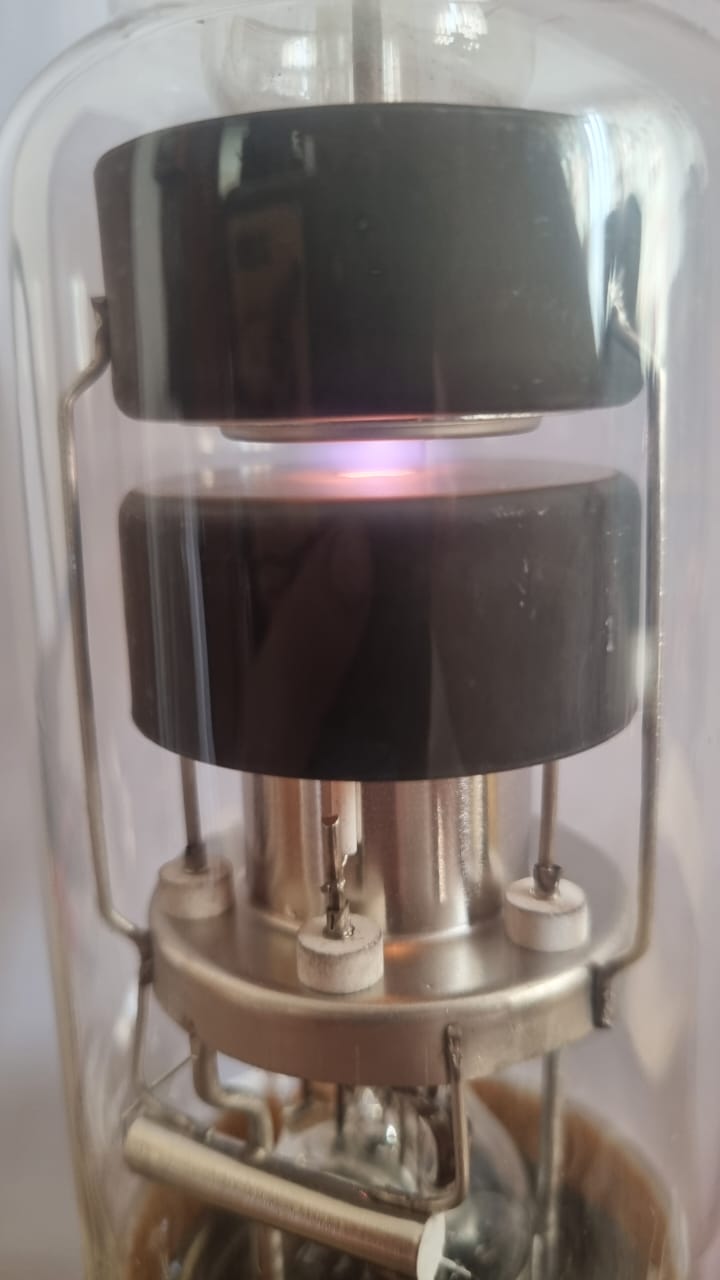

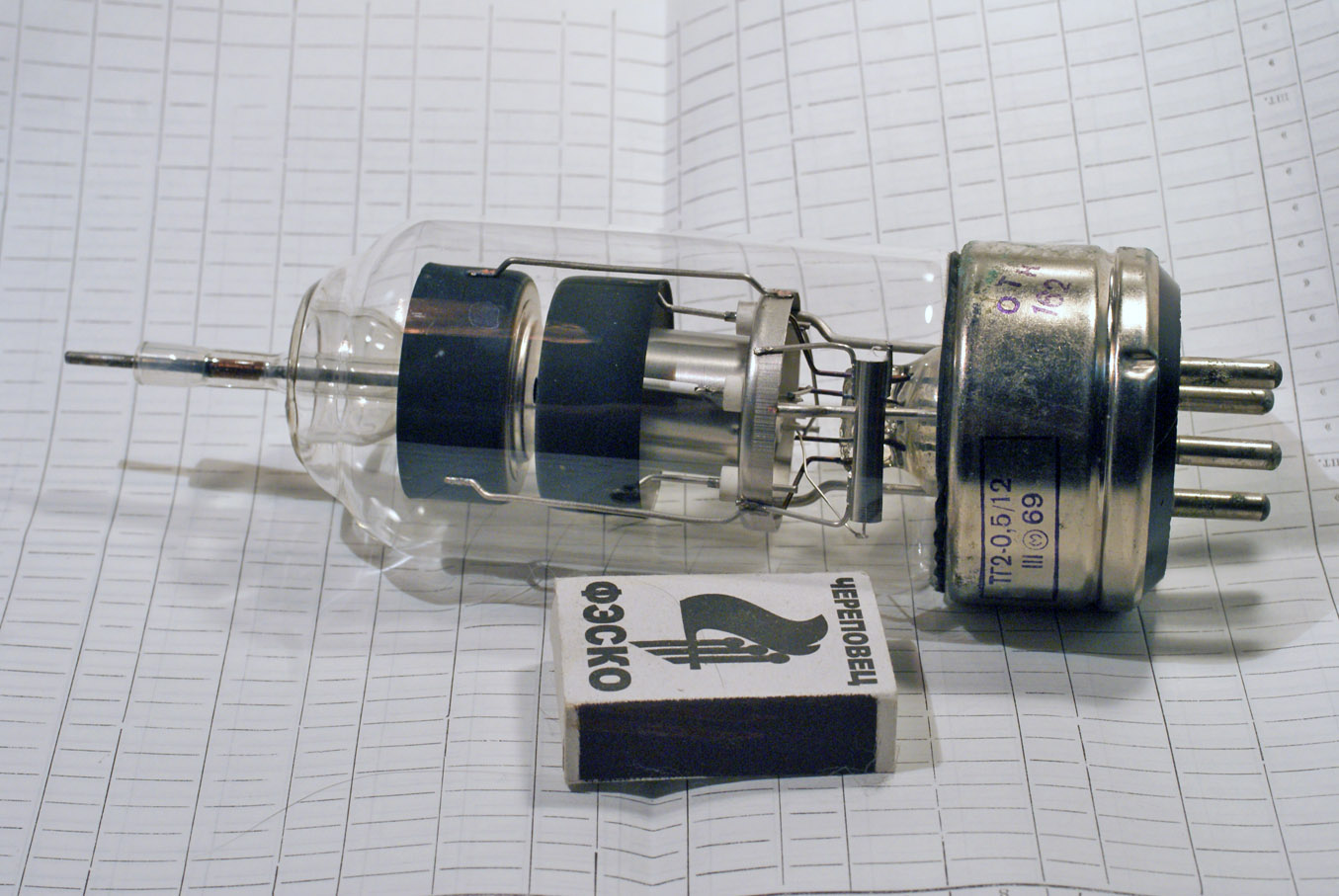

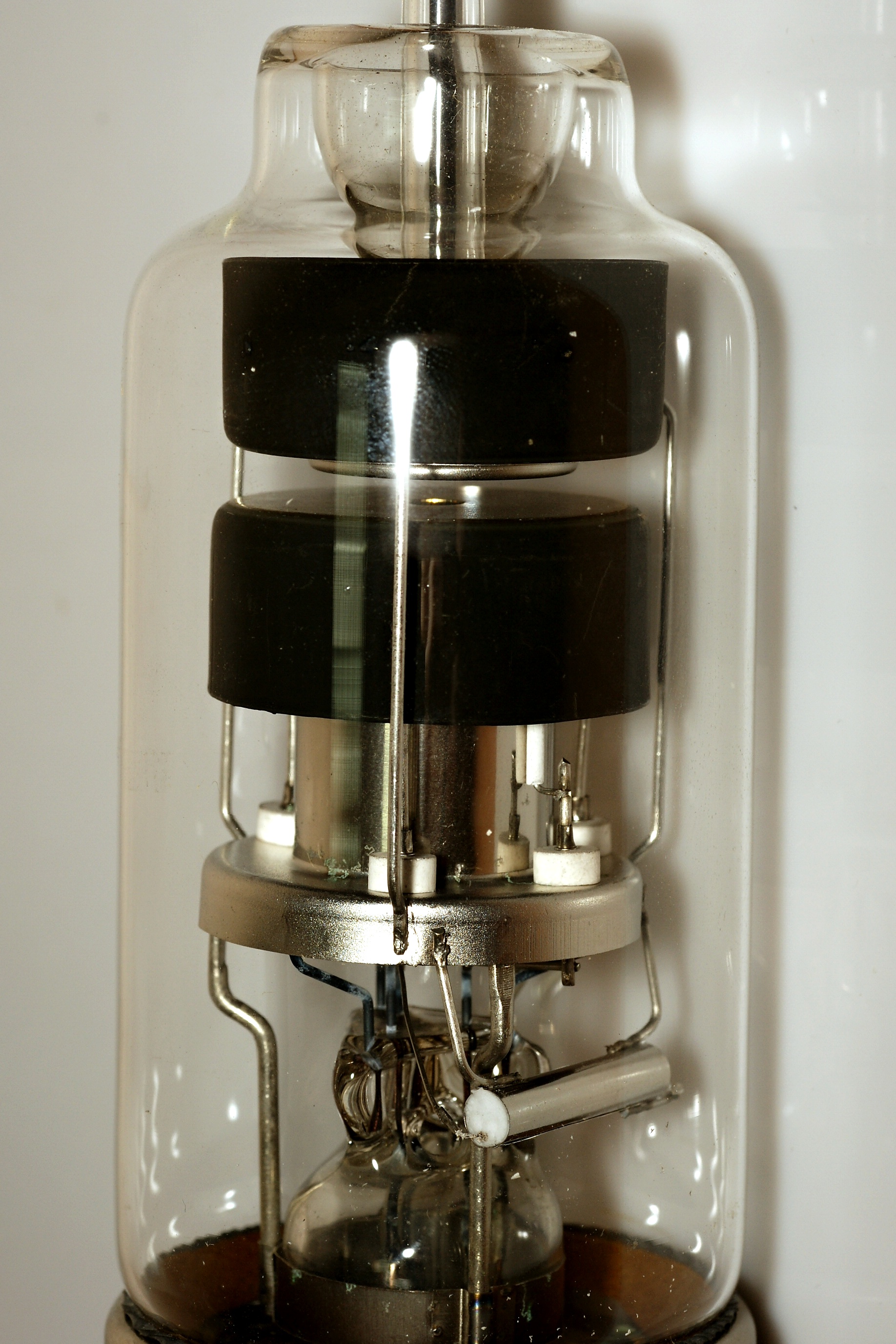

(фото Константина Смолярова)

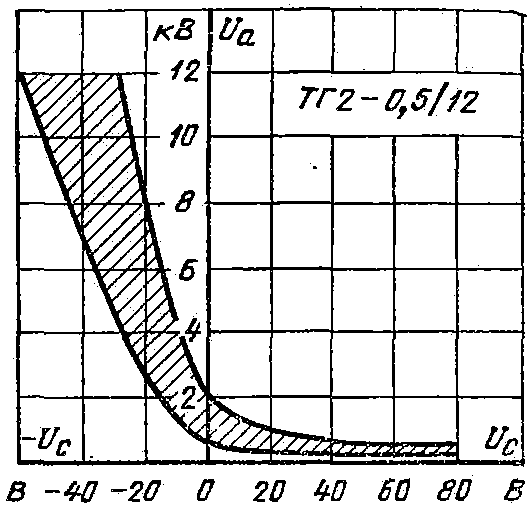

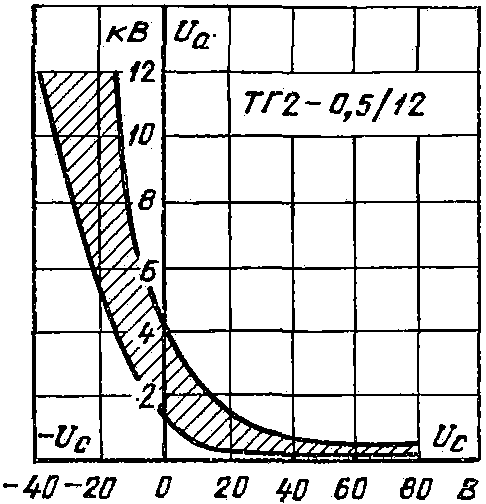

Область пусковых характеристик при совпадении фазы напряжения анода и напряжения накала:
|
Область пусковых характеристик при несовпадении фазы напряжения анода и напряжения накала (сдвиг на 180°) :
|
