ТГИ1Б

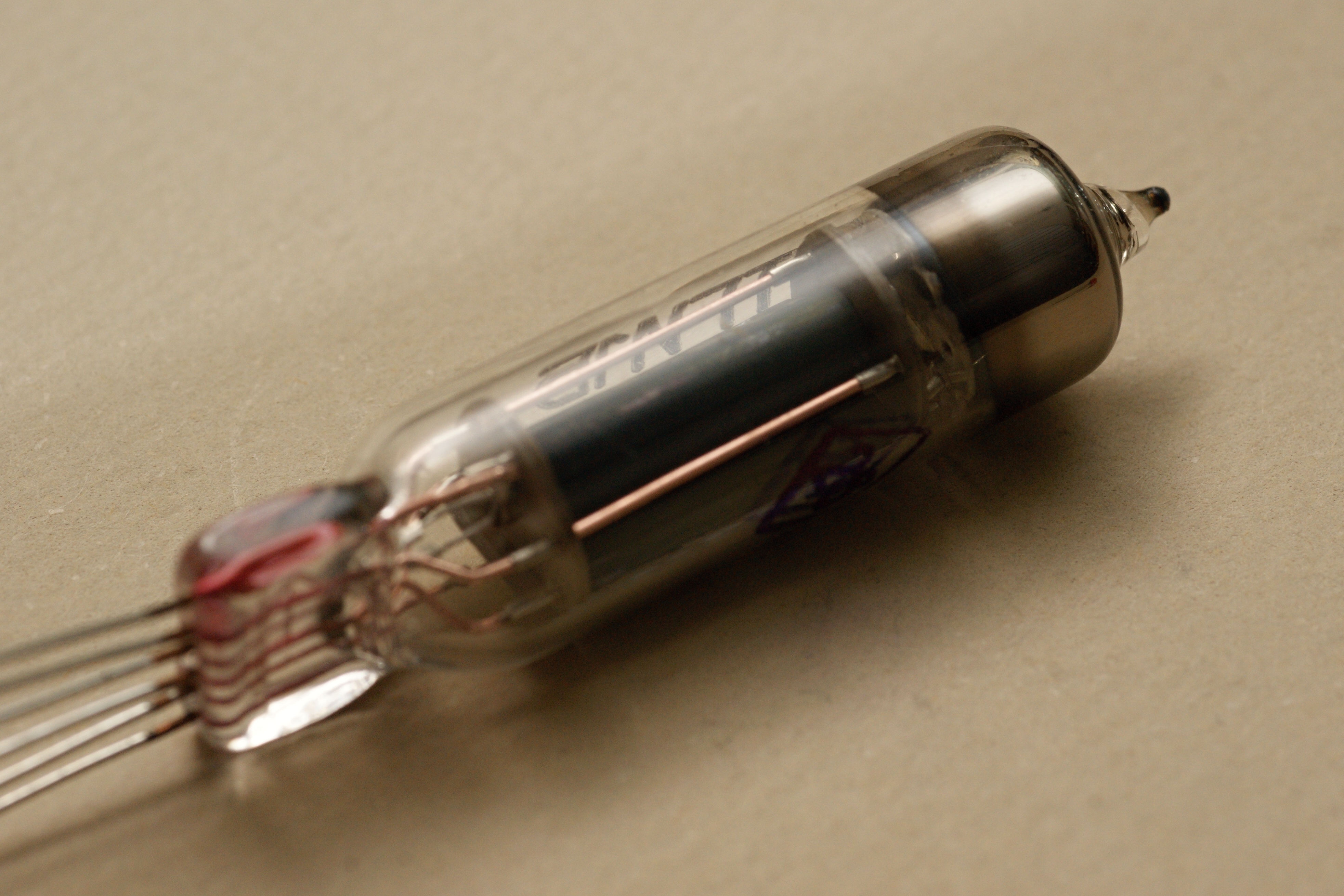

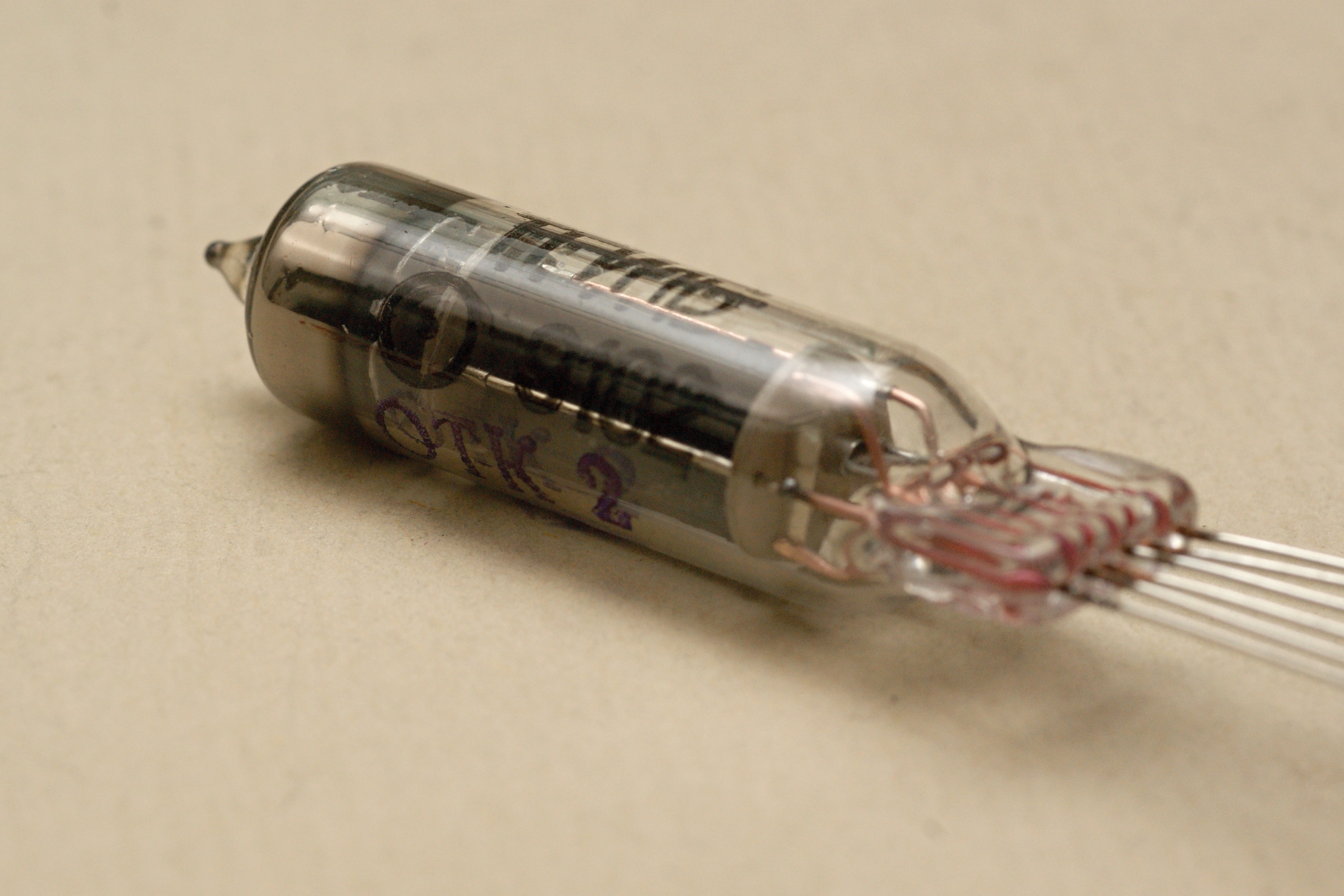

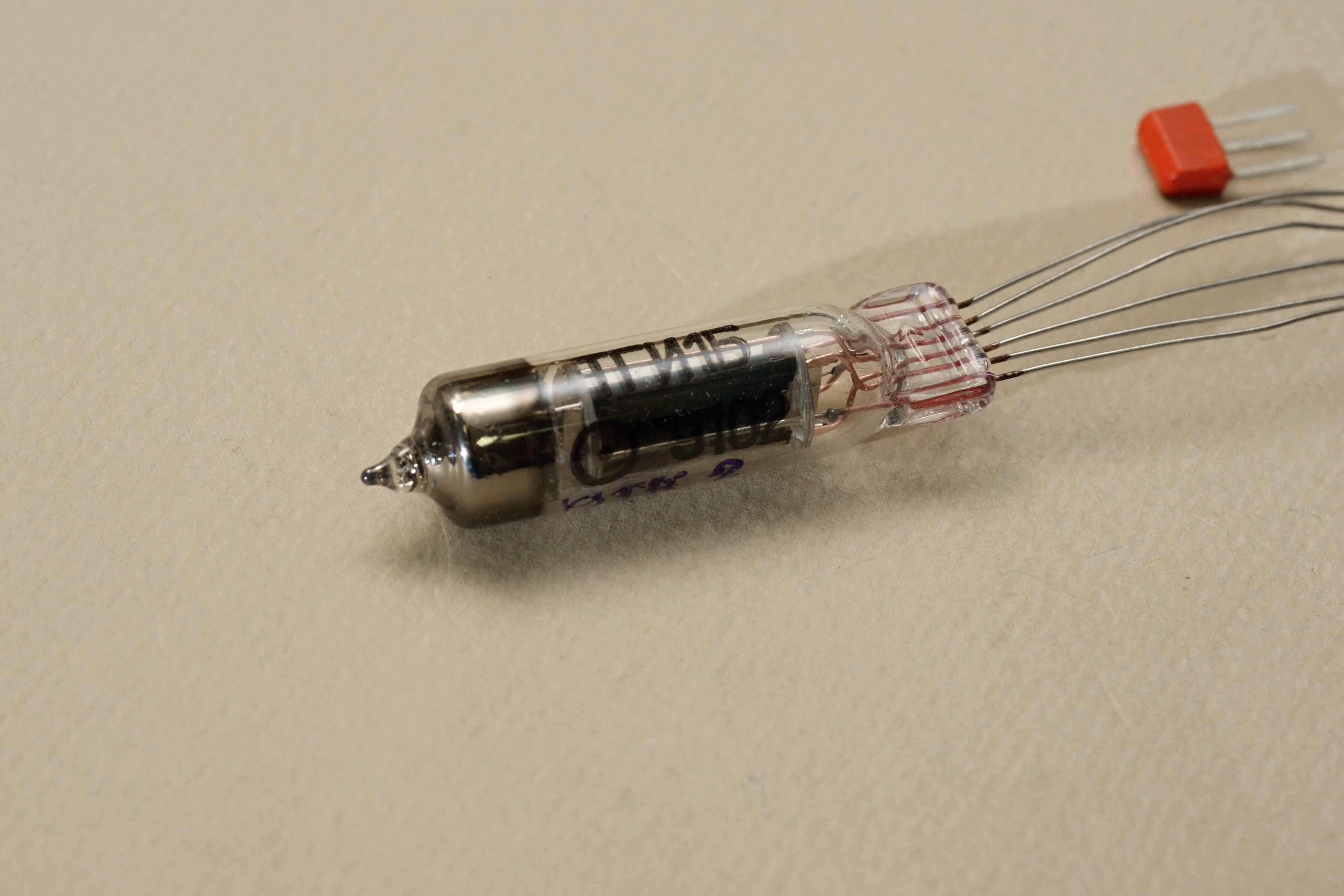

тиратрон ТГИ1Б

Маломощный импульсный тиратрон, долгое время ускользавший от моего внимания. Один из немногих, название которых не включает в себя технические параметры, а лишь номер и тип баллона.

Он весьма редок, хотя, как видно, выпускался до самого распада Союза. Да и в справочной литературе практически не встречается. Судя по крайне малому ресурсу (всего 1500 импульсов) и ТУ "согласованным с генеральным заказчиком", применялся он исключительно в короткоживущей военной технике. Если посмотреть на сходные изделия (ТГ-5Р, 1Т1А), то можно предположить, что скорее всего он тоже разработан для радиовзрывателей.

При относительно небольших габаритах, ТГИ1Б выдерживает ток в импульсе до 20 ампер. Для сравнения, "обычные" импульсные тиратроны с примерно таким током (ТГИ1-10/1, ТГИ1-35/3) в разы крупнее. Видимо, малый назначенный ресурс позволил задать для этой лампы ухудшенный тепловой режим; катод не успевает перегреться.

Заводской паспорт и данные из отраслевого каталога на него.

   Разработчиком его был Ровенский завод газоразрядных приборов (позднее ставший ПО "Газотрон"); там же его и выпускали.

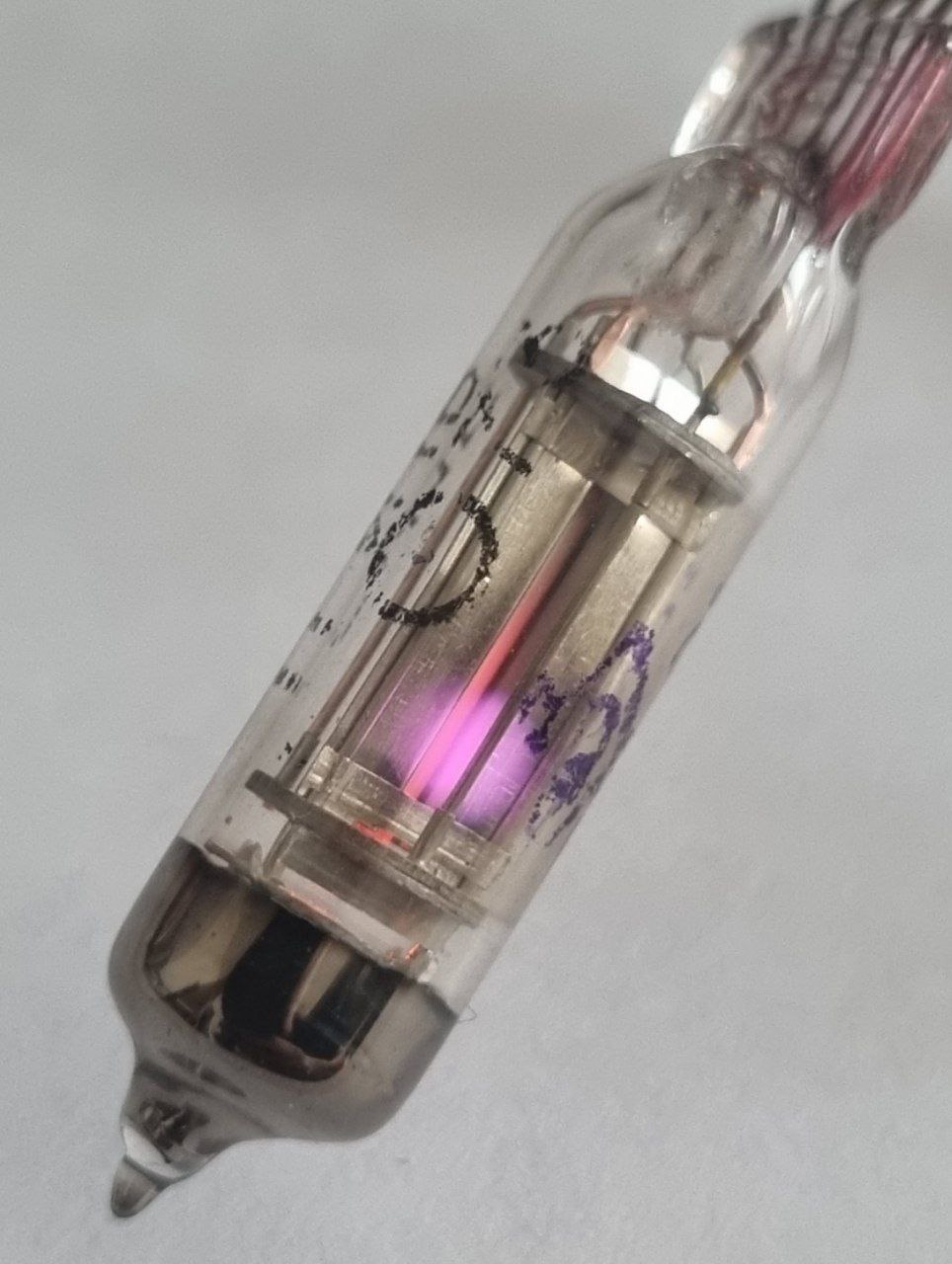

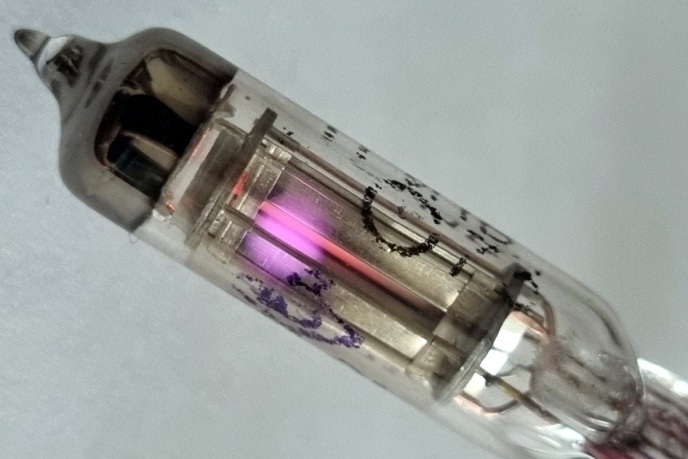

тиратрон ТГИ1Б

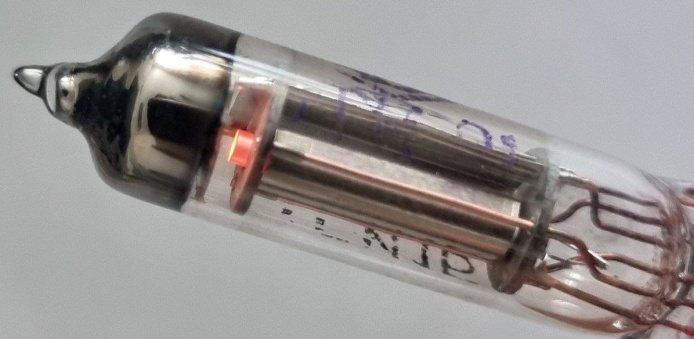

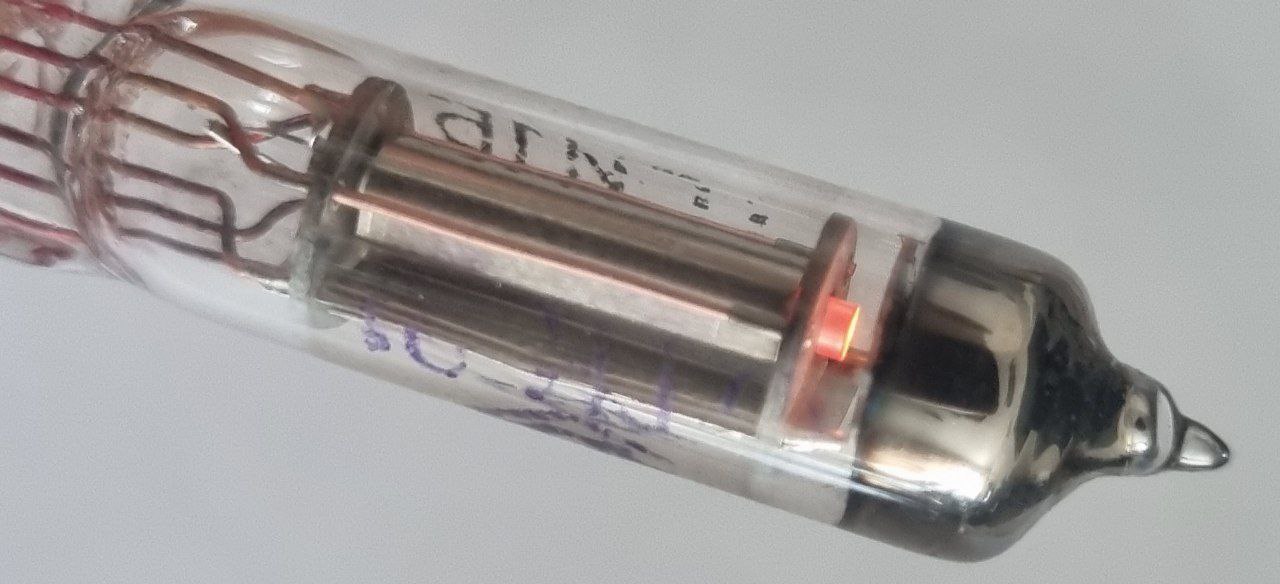

тиратрон ТГИ1Б

Источники:

1. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
2. Электровакуумные приборы. Газоразрядные приборы. Сборник справочных листов. Том IX. ВНИИ "Электронстандарт", 1984.
