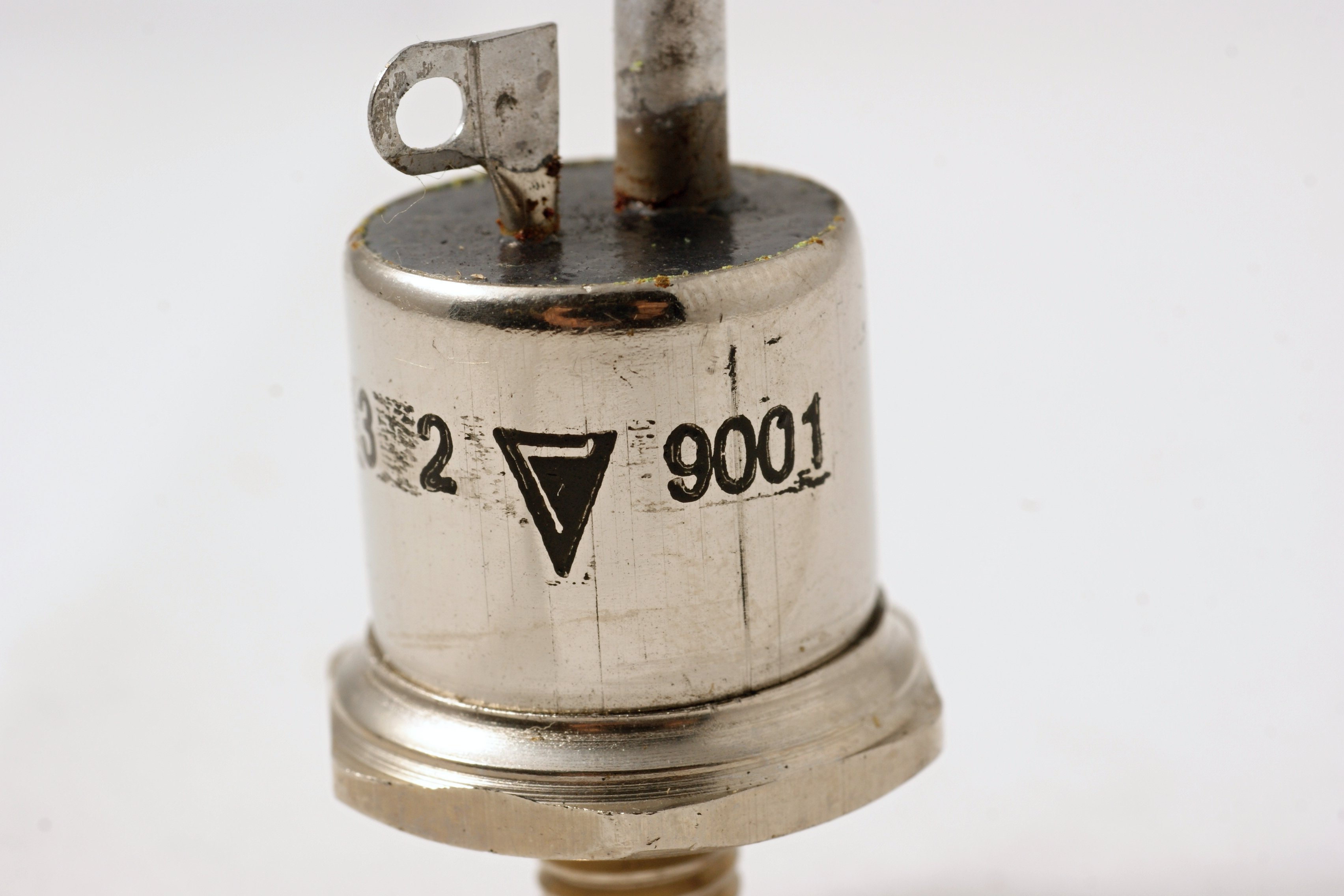

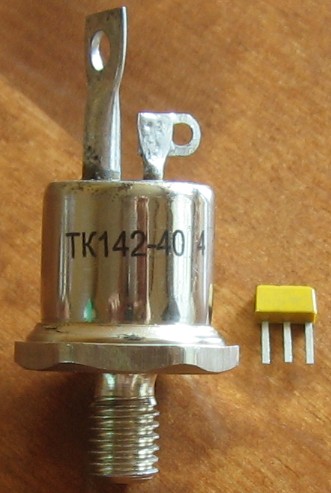

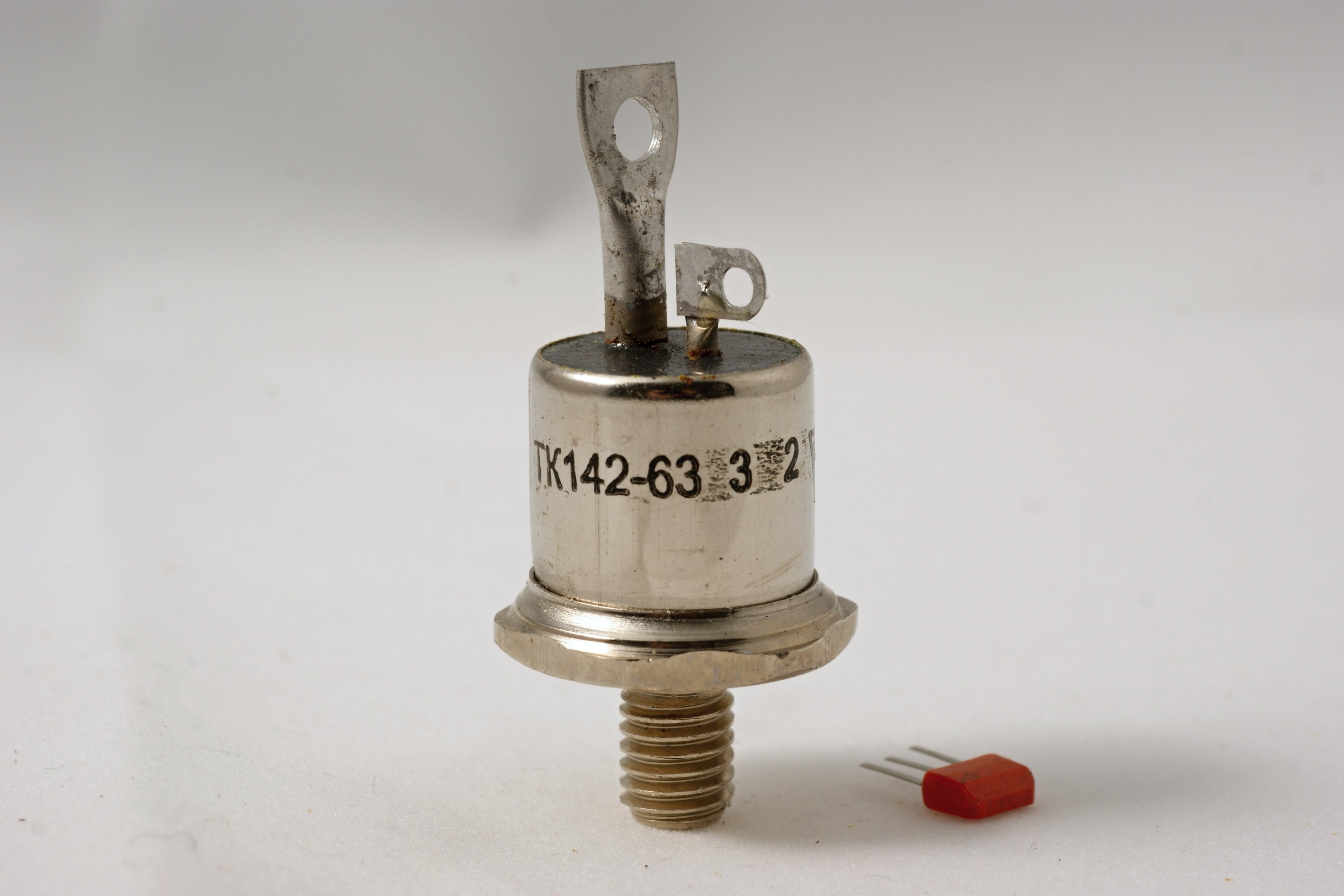

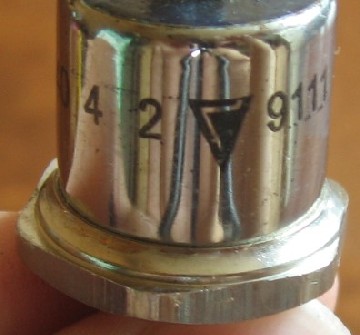

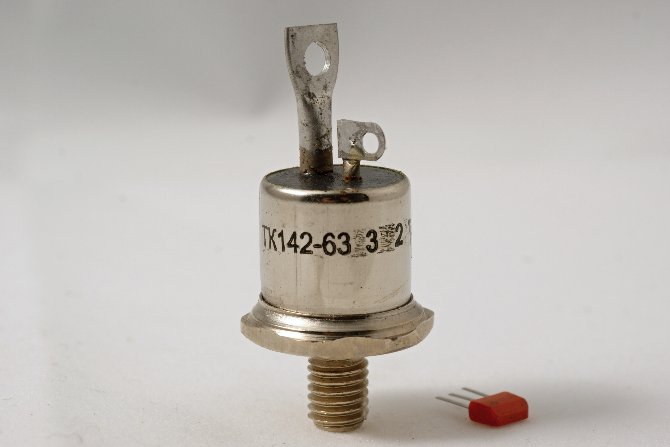

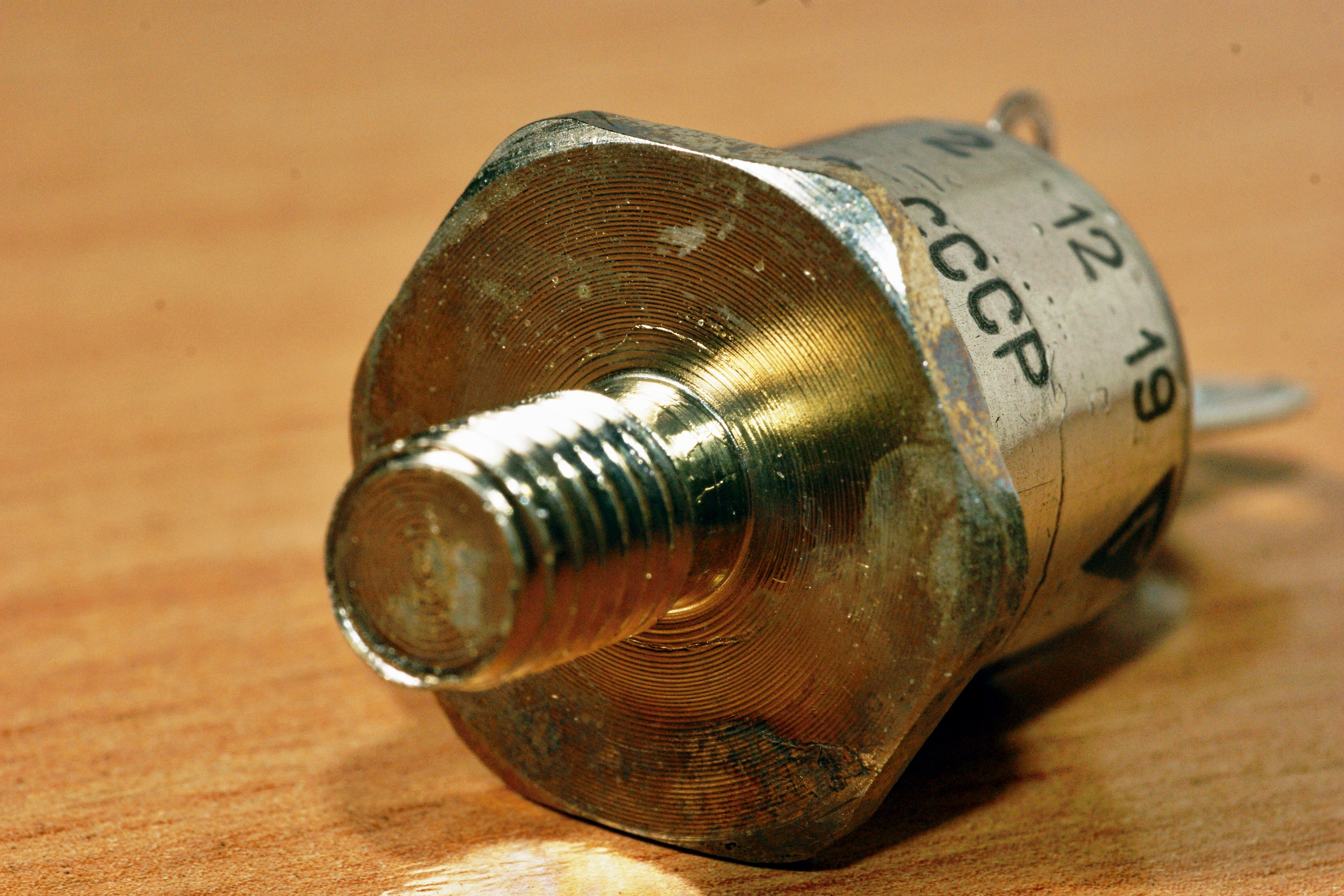

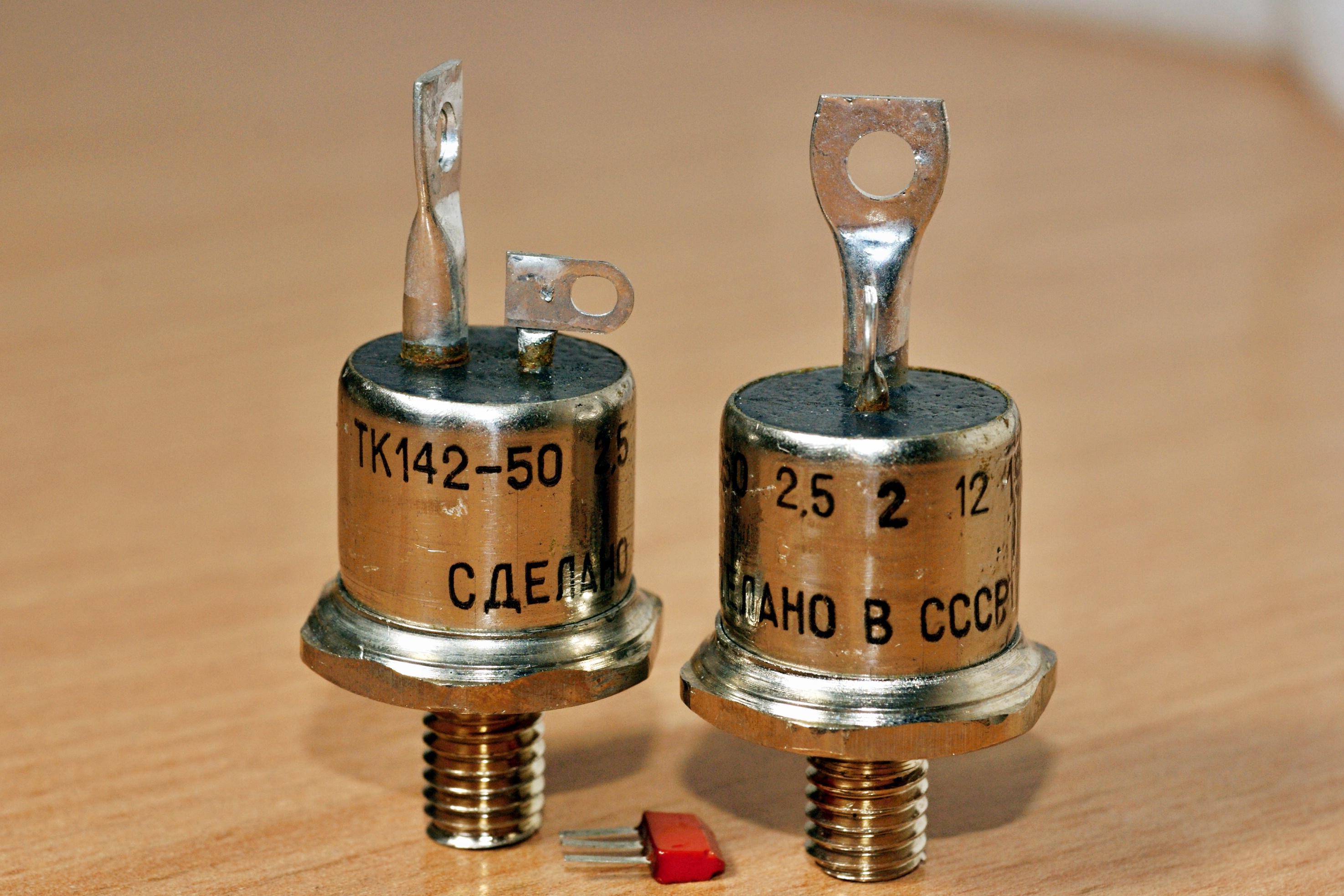

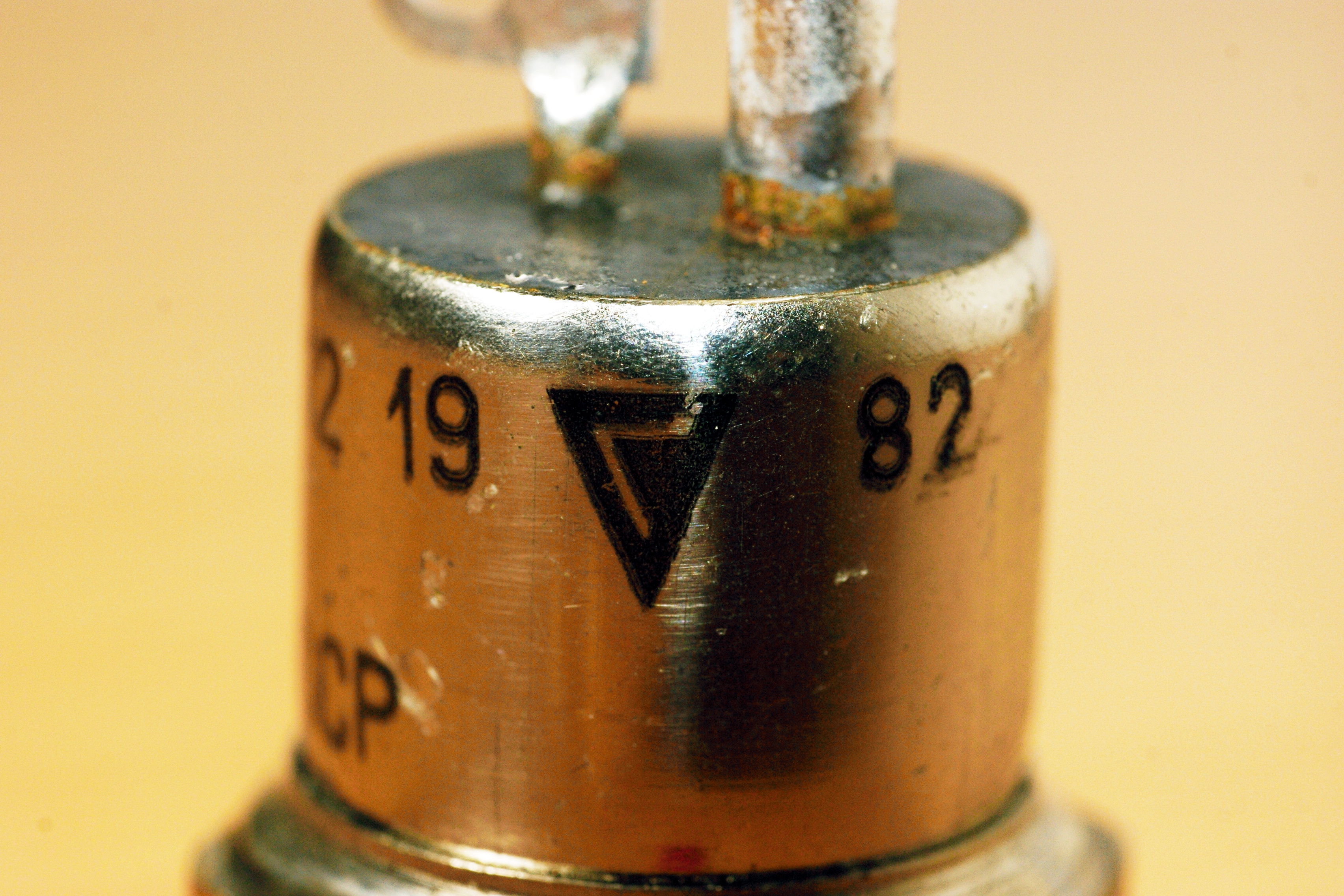

ТК142-40, ТК142-50, ТК142-63

Силовые n-p-n ключевые транзисторы.

Макс. импульсный ток 40-50-63 А, макс. импульсное напряжение 400 и 300 В, напряжение насыщения 1,5 В.

Справочный лист на ТК142-63.

Производитель - НПО "Транзистор", Ереван (Армения).

Электрические параметры

Статический коэффициент передачи тока не менее 8 (7)*
Максимальный обратный ток коллектора 10 мА (8 мА)*
Граничная частота коэффициента передачи тока в схеме ОЭ 4 МГц
Время включения 1 мкс
Время выключения 3 мкс (3,7 мкс)*
Тепловое сопротивление переход-корпус 1,1 °C/Вт (0,4 °С/Вт)*
Рассеиваемая мощность коллектора 110 Вт
Допустимая температура перехода +150 °C (+125 °С)*
Температура окружающей среды -60 ... +150 °C (-60 ... +150 °С)*
Вероятность безотказной работы за 1000 ч 0,97
Гамма-процентный ресурс при 95% не менее 100000 ч
* по некоторым источникам

Источники:

1. Чебовский О.Г. и др. Силовые полупроводниковые приборы: Справочник/ О. Г. Чебовский, Л.Г. Моисеев, Р.П. Недошивин - 2-е изд., перераб. и доп. - М.: Энергоатомиздат, 1985.
2. Мощные полупроводниковые приборы. Транзисторы: Справочник / Б. А. Бородин, В. М. Ломакин, В. В. Мокряков и др.; Под ред. А. В. Голомедова. — М.: Радио и связь, 1985.
3. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
