ТК, ТКД, ТКД-а

резистор ТКД

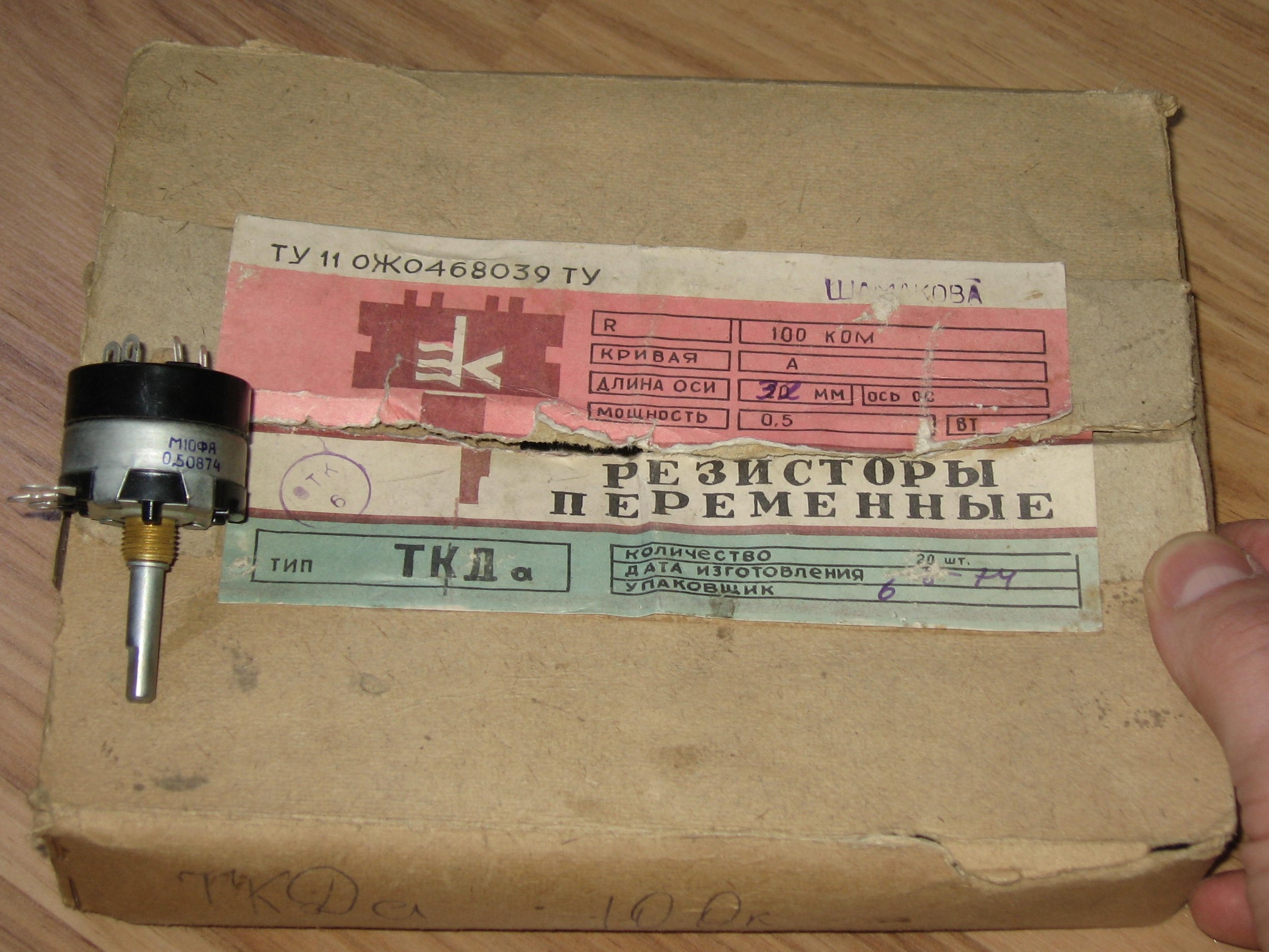

Полная маркировка, к примеру - ТКД-0,5 Вт-100 кОм +30% ВС3-60 (резистор на верхнем фото).

   Лакопленочные (по некоторым источникам - сажевые) переменные резисторы с выключателем.

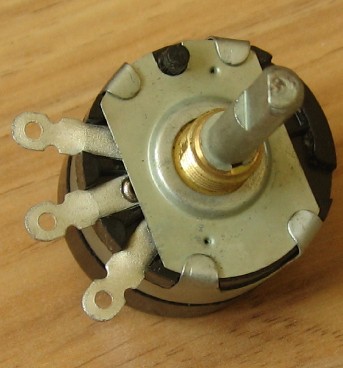

резистор ТКД    Расшифровка названия - (Т)он-(К)онтроль, с (Д)вухполюсным выключателем (резисторы с однополюсным - без дополнительных букв); "а" и "б" - варианты крепления, с помощью гайки или с помощью лепестков. Интересно, что кое-где (к примеру, в паспорте тестера "Школьный") встречаются несколько иные варианты обозначения, такие как ТК10А-0,5 и ТК-5А(0,5).

   Выпускались еще резисторы ВК - (В)олюм-(К)онтроль.

   Очень старый тип резисторов, начало выпуска - послевоенное время; судя по названию, эти резисторы скопированы с западных (скорее всего американских) образцов. И, как видно, прожили они минимум до середины 70-х.

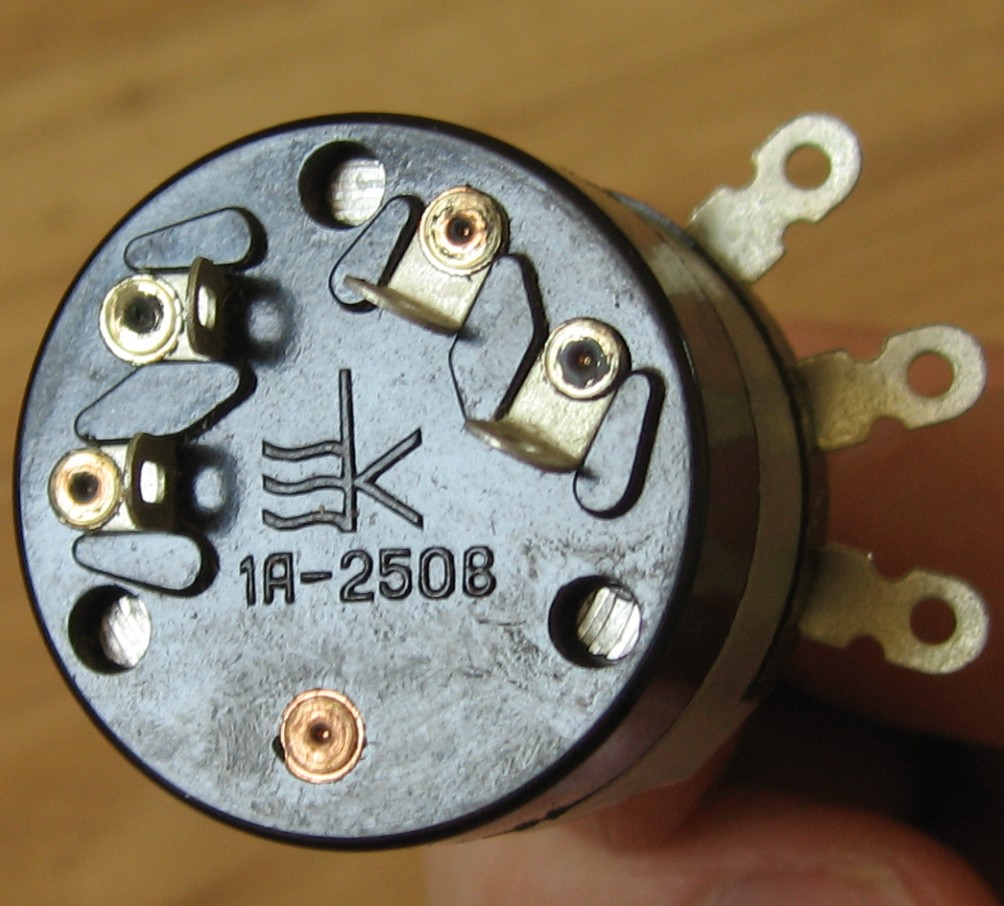

резистор ТКД    Проводящим слоем у этих сопротивлений служит углеродистый композиционный состав, нанесенный на подковообразную дужку с зеркальной полированной поверхностью, вырубленную из листового гетинакса толщиной 0,8-1,0 мм, которая приклеена к цилиндрическому корпусу из пластмассы.
   На двух противоположных концах подковообразной пластинки на токопроводящий слой наносится молекулярное серебро для обеспечения надежного контакта с металлическими токоведущими деталями.
   В центре корпуса закреплена металлическая втулка, в отверстие которой вставлена стальная ось с пластинкой из гетинакса.
   К пластинке прикреплена контактная щетка из упругой проволоки, соприкасающаяся с поверхностью проводящего слоя дужки. Щетка соединена со средним выводом, а концы проводящего слоя — с крайними выводами сопротивления. Механизм закрыт металлическим чехлом.
   Металлическая втулка с гайкой служит для крепления сопротивления.

   Справочный лист и данные из отраслевого каталога на них.

   Производители - завод "Потенциал", г.Козьмодемьянск (Марий-Эл), ныне не имеющий отношения к электронике; и завод "Кузбассрадио" (в те годы, когда он был лишь номерным), г.Белово Кемеровской области.

За время своей жизни они выпускались по разным тех. условиям (ТУ Г1023-48, ТУ.4 ОЖО.468.002.б.МПСС 1952г, и другим), и довольно сильно менялись. Изменялись как габаритные размеры (первые варианты выпускались только с валом 30 мм, у поздних вал мог быть от 20 до 80 мм), так и мощность рассеяния, ряд номинальных сопротивлений; появились подвиды ВКУ и ТКД...

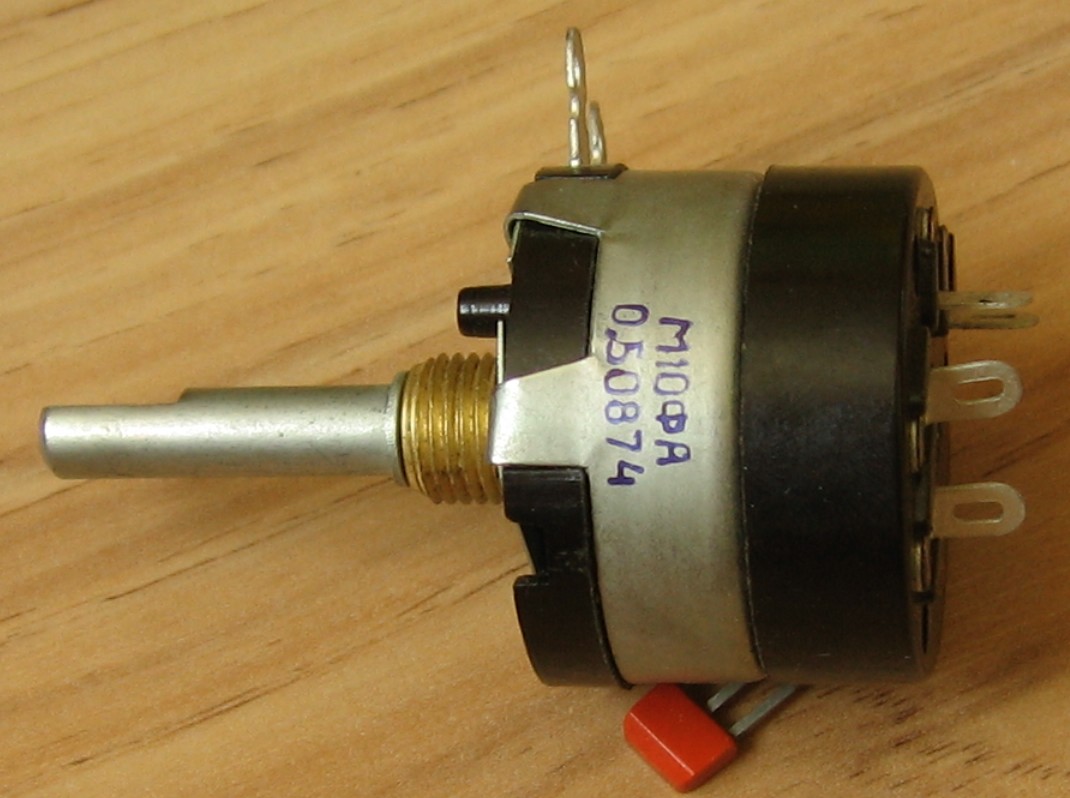

резистор ТКД

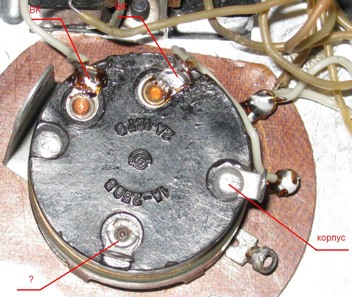

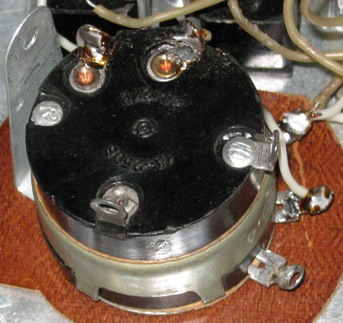

Резистор ТК из тестера "Школьный" 1958 года, фото Владимира (г.Пермь):

резистор ТК резистор ТК

интересная деталь - есть вывод корпуса и еще один никуда не подключенный (обозначен "?")

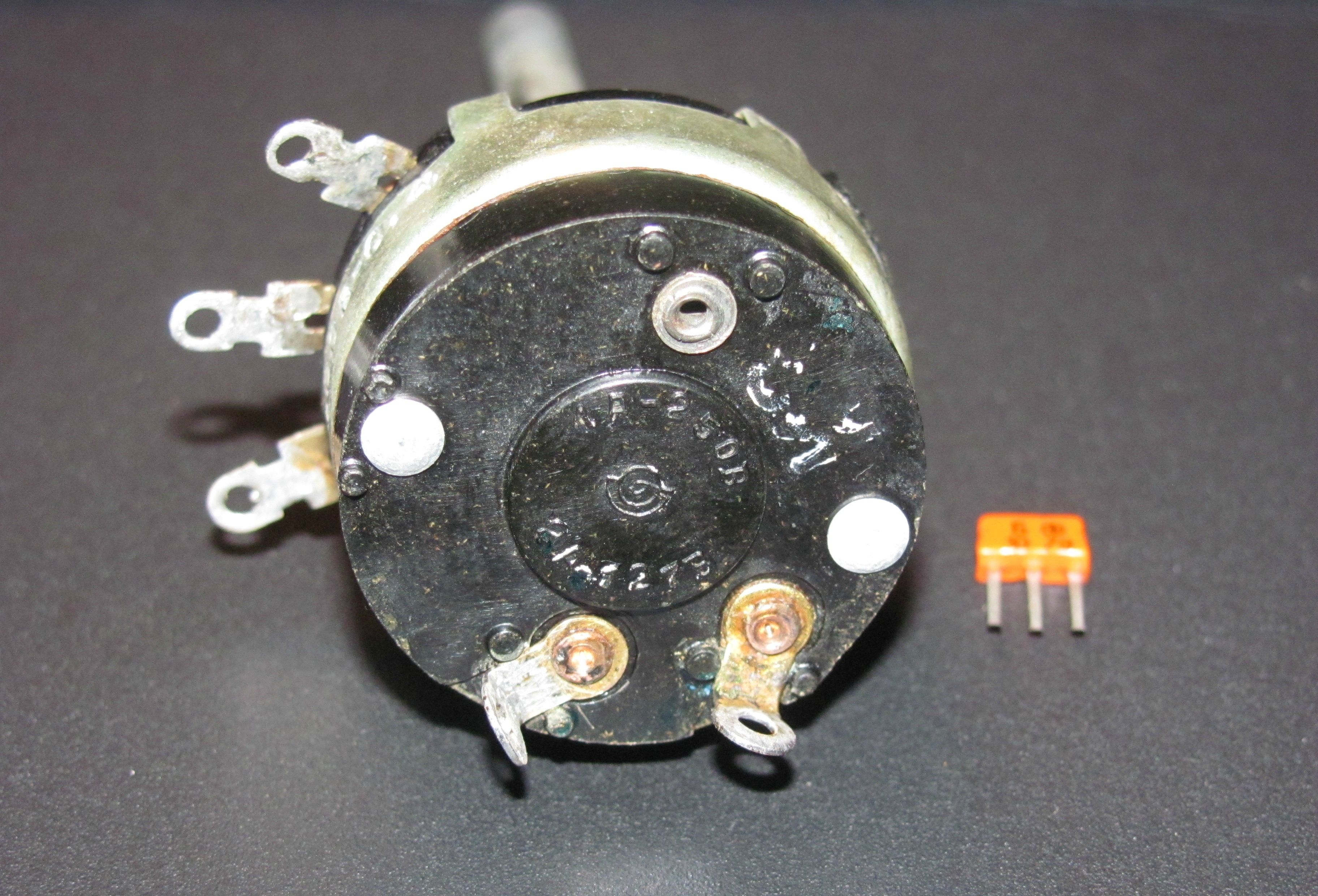

резистор ТКД

резистор ТКД
(фото с форума Портативное ретрорадио)
резистор ТКД
(фото с форума Портативное ретрорадио)

Источники:

1. В. Н. Логинов. Справочник по радиодеталям. М.-Л., Госэнергоиздат, 1949. (Массовая радиобиблиотека. Вып. 41).
2. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы Украины, 1949.
3. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950.
4. Справочная книжка радиолюбителя. Под ред. В.И. Шамшура. - М.-Л.: Госэнергоиздат, 1951 (МРБ 128)
5. А.С.Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953
6. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
7. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
8. В.А. Жуков. Технология производства радиоаппаратуры. - М.-Л.: Госэнергоиздат, 1959.
9. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
10. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582).
11. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
12. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
13. Сопротивления. Справочник. Том II. Научно-исследовательский институт, 1968.
14. Перечень радиодеталей. Министерство торговли РСФСР. Посылторг. Центральная торговая база. Москва, 1971г.
15. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
