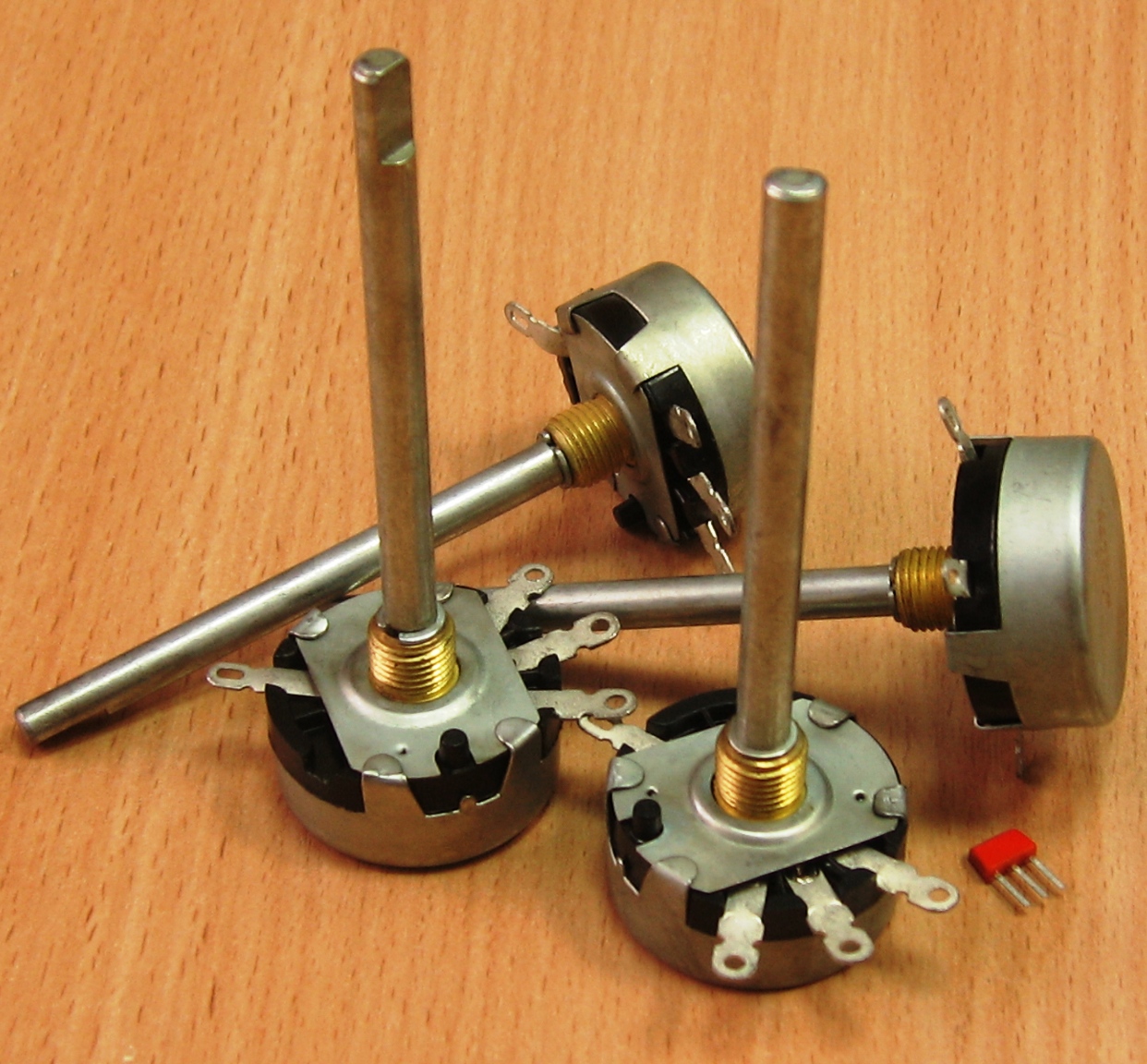

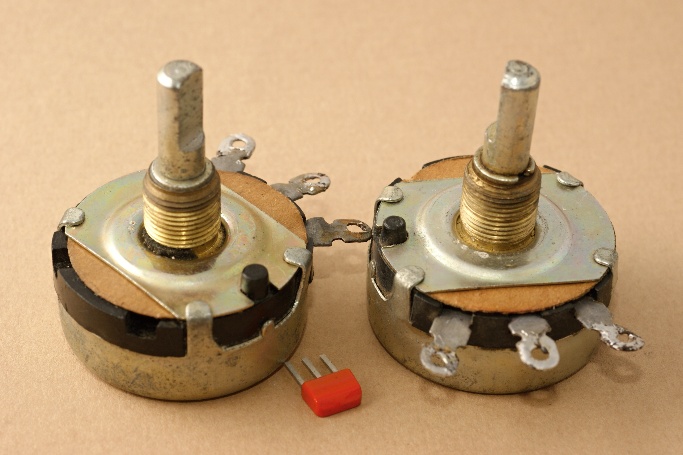

Наконец-то мне достались и эти резисторы. Похоже, что нынче они значительно более редки, чем аналогичные ТКД, что несколько странно - обычно они применялись в паре.
Лакопленочные (по некоторым источникам - сажевые) переменные резисторы,
имеют ту же конструкцию что и ТКД,
только без выключателя. Справочный лист
и данные из отраслевого каталога на них.
Расшифровка названия - (В)олюм-(К)онтроль; ВКУ-1 и ВКУ-2 - резисторы с одним или двумя отводами; "а" и "б" - варианты крепления, с помощью гайки или с помощью лепестков.
Очень старый тип резисторов, начало выпуска - послевоенное время; судя по названию, эти резисторы скопированы с западных (скорее всего американских) образцов. И, как видно, прожили они минимум до 1980 года.
Производители - в основном это завод "Потенциал", г.Козьмодемьянск (Марий-Эл), ранее бывший одним из основных отечественных производителей переменных резисторов бытового применения, а ныне не имеющий отношения к электронике; и Новосибирский завод радиодеталей (он же ПО "Оксид"); а вот третий случай более интересный - это завод "Кузбассрадио" (еще в те годы, когда завод был лишь номерным), г.Белово Кемеровской области, давно уже не выпускающий никаких резисторов, а лишь установочные и коммутационные изделия.

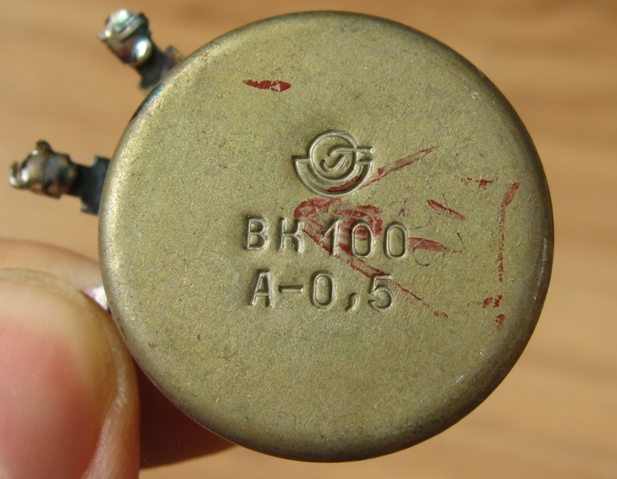

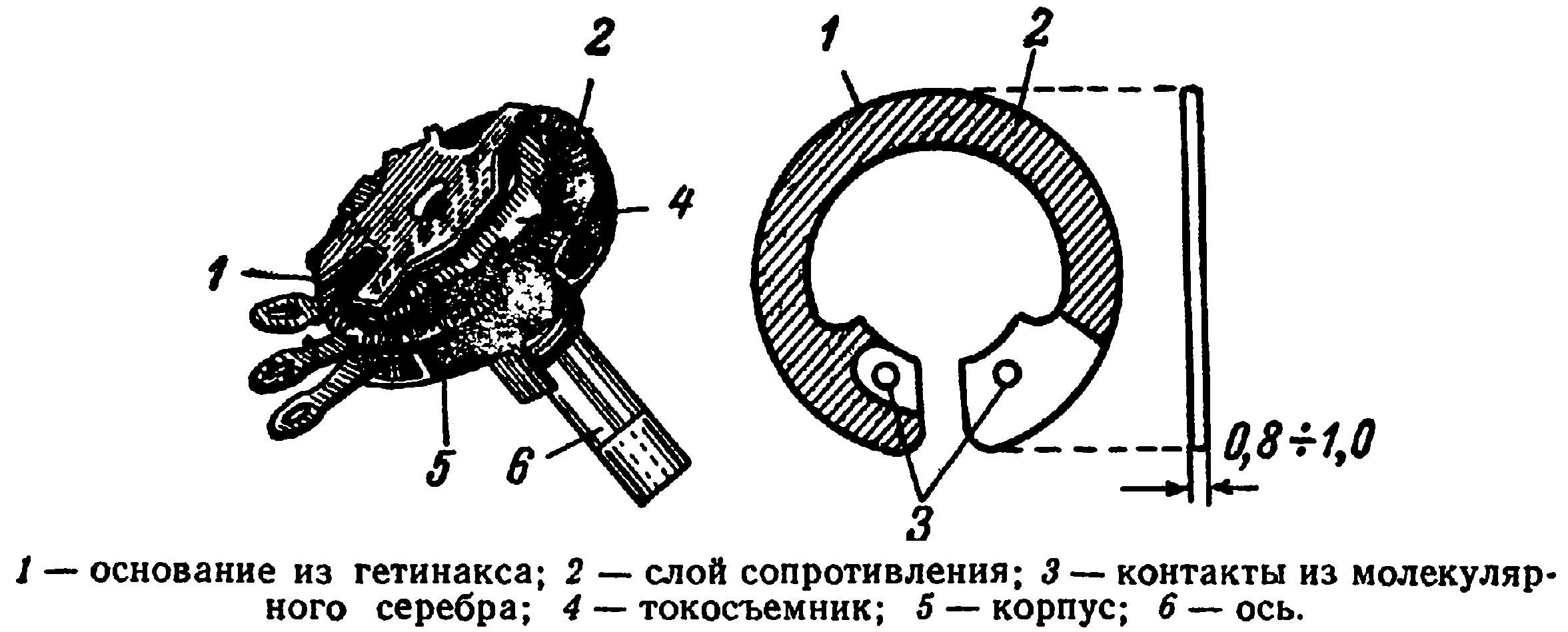

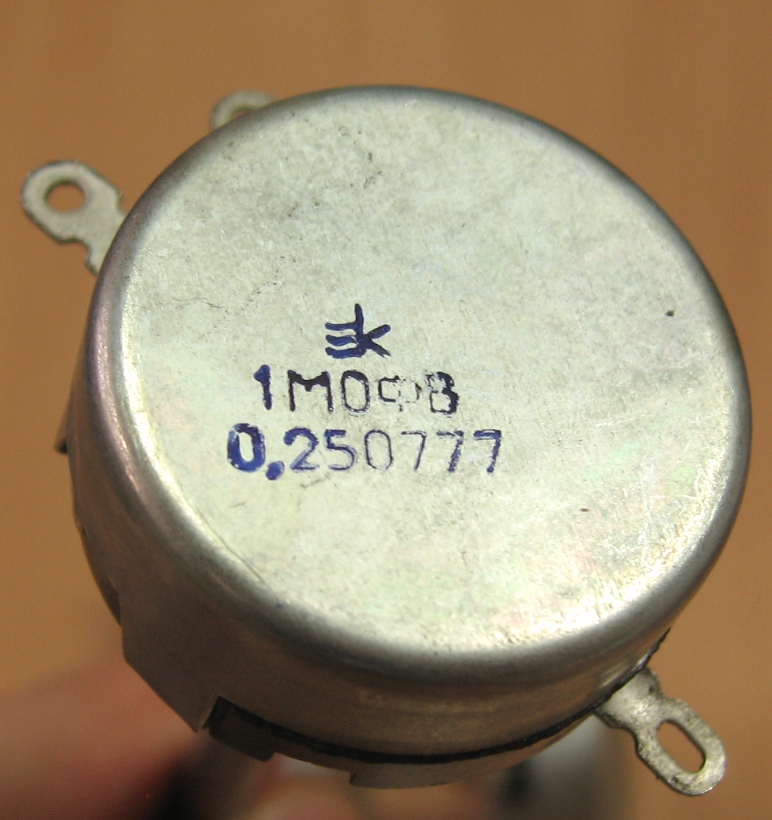

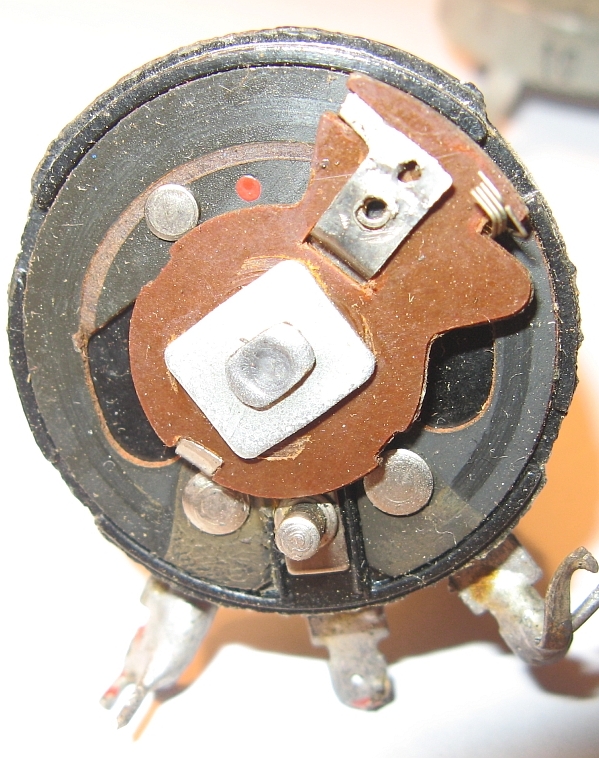

Проводящим слоем у этих сопротивлений служит углеродистый композиционный состав, нанесенный на подковообразную дужку с зеркальной полированной поверхностью, вырубленную из листового гетинакса толщиной 0,8-1,0 мм, которая приклеена к цилиндрическому корпусу из пластмассы. На двух противоположных концах подковообразной пластинки на токопроводящий слой наносится молекулярное серебро для обеспечения надежного контакта с металлическими токоведущими деталями. В центре корпуса закреплена металлическая втулка, в отверстие которой вставлена стальная ось с пластинкой из гетинакса. К пластинке прикреплена контактная щетка из упругой проволоки, соприкасающаяся с поверхностью проводящего слоя дужки. Щетка соединена со средним выводом, а концы проводящего слоя — с крайними выводами сопротивления. Механизм закрыт металлическим чехлом. Металлическая втулка с гайкой служит для крепления сопротивления.
За время своей жизни они выпускались по разным тех. условиям (ТУ Г1023-48, ТУ.4 ОЖО.468.002.б.МПСС 1952г, и другим), и довольно сильно менялись. Изменялись как габаритные размеры (первые варианты выпускались только с валом 30 мм, у поздних вал мог быть от 20 до 80 мм), так и мощность рассеяния, ряд номинальных сопротивлений; появились подвиды ВКУ и ВК-а...
 |
 |

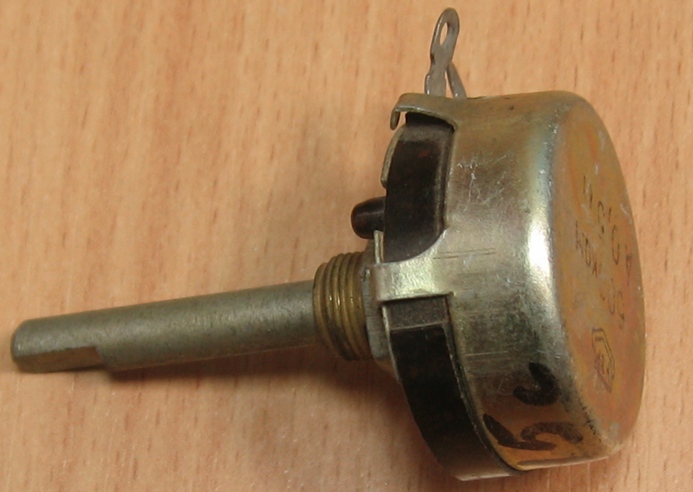

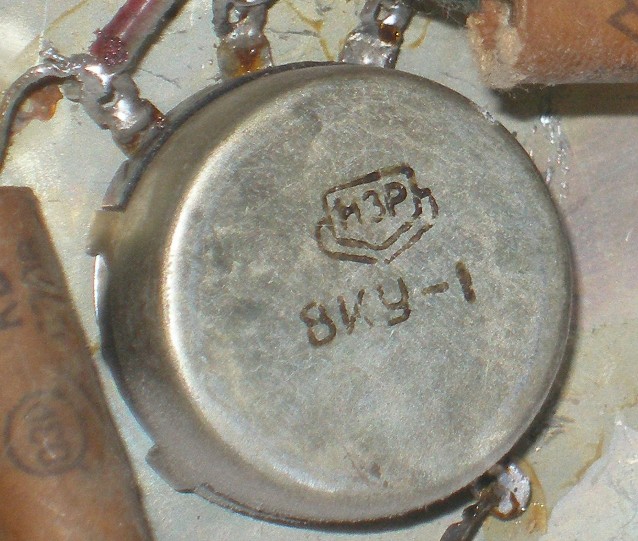

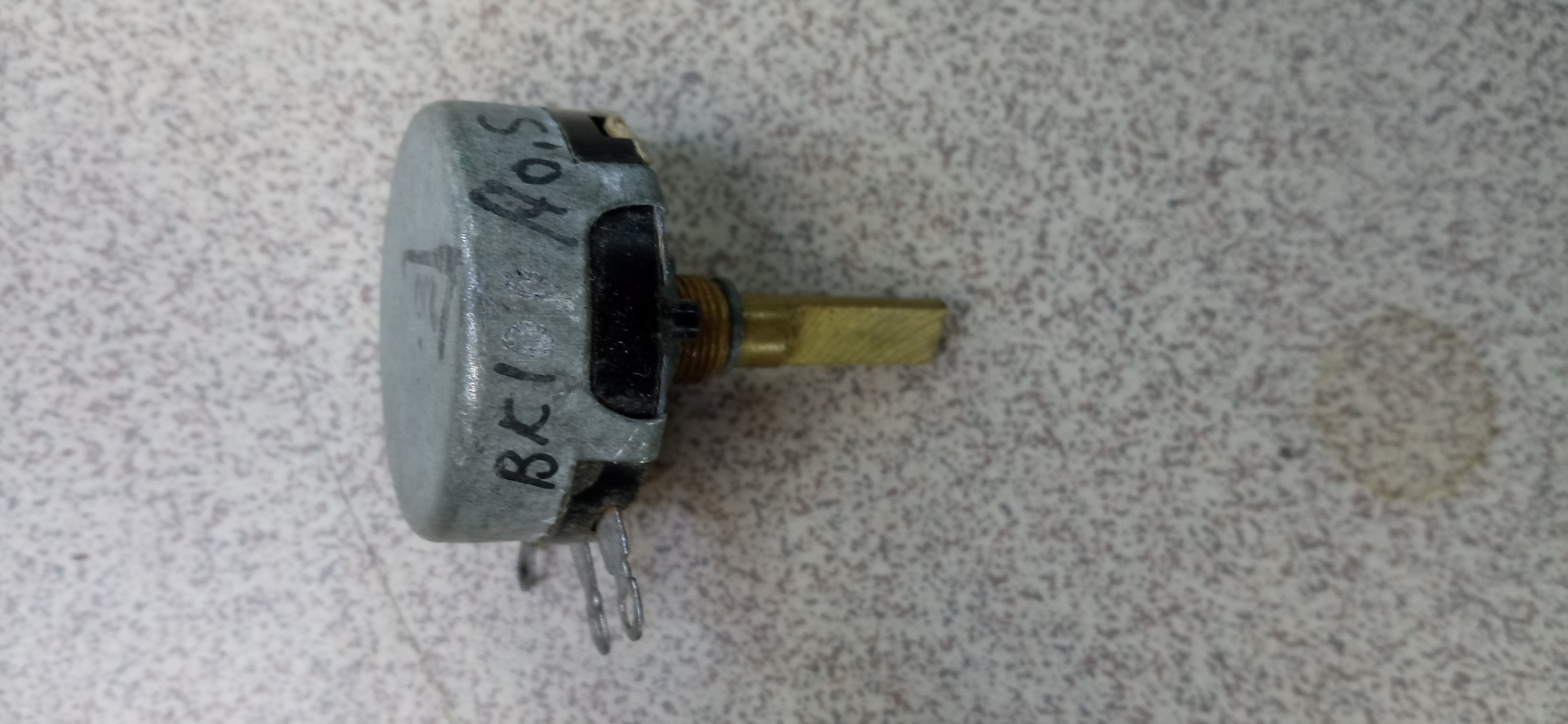

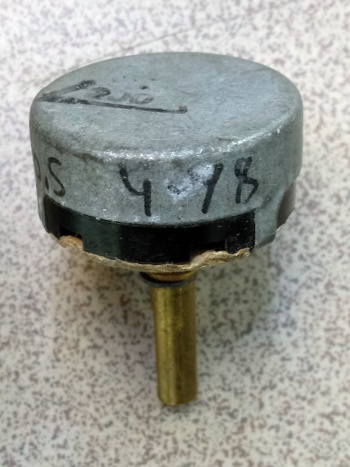

(фото с форума Портативное
ретрорадио)
|
|

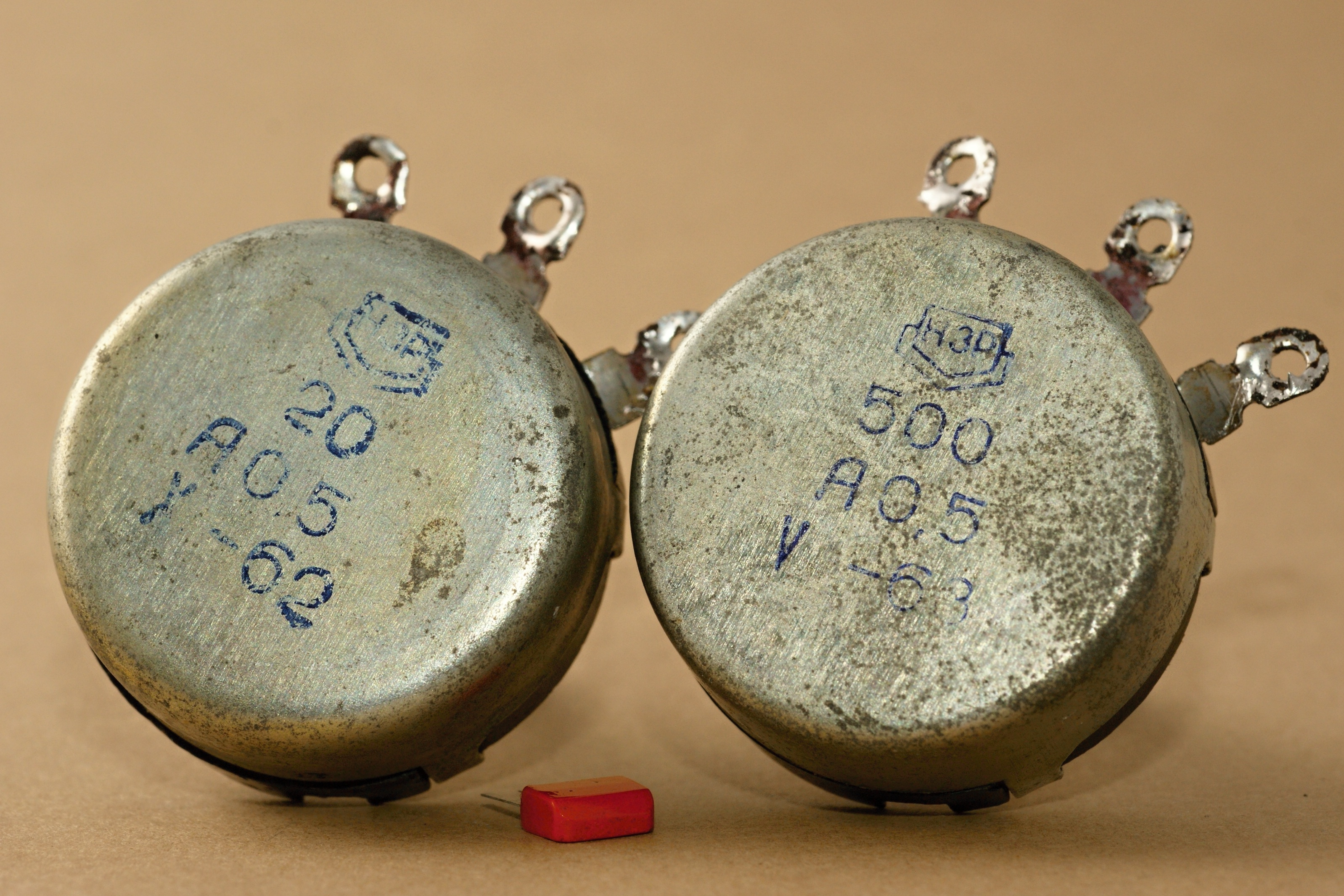

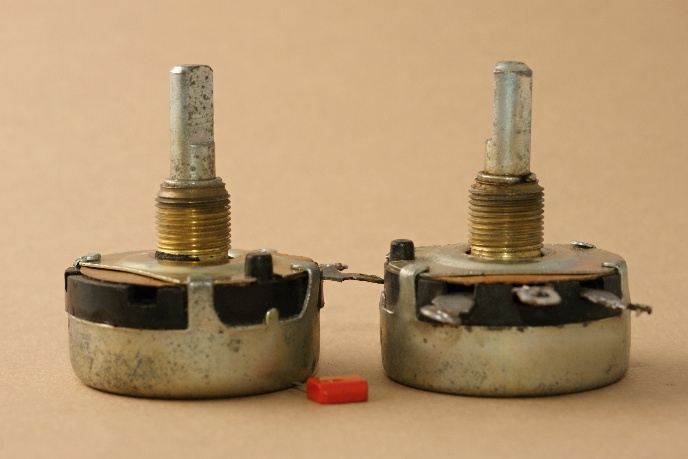

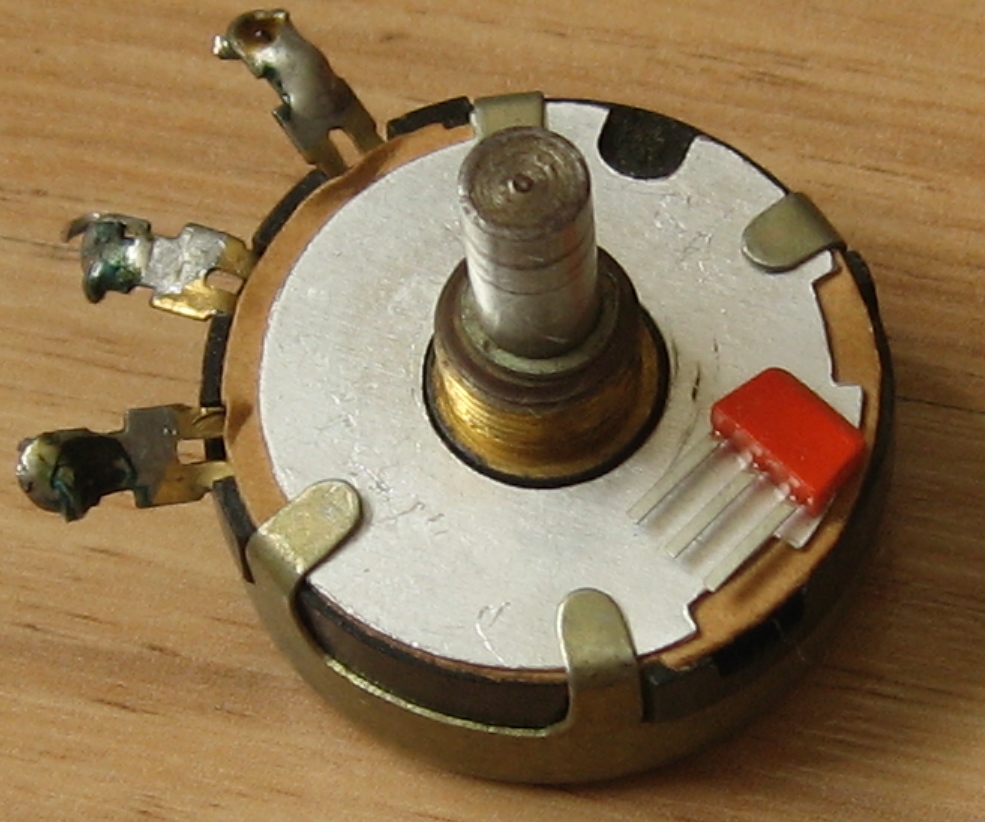

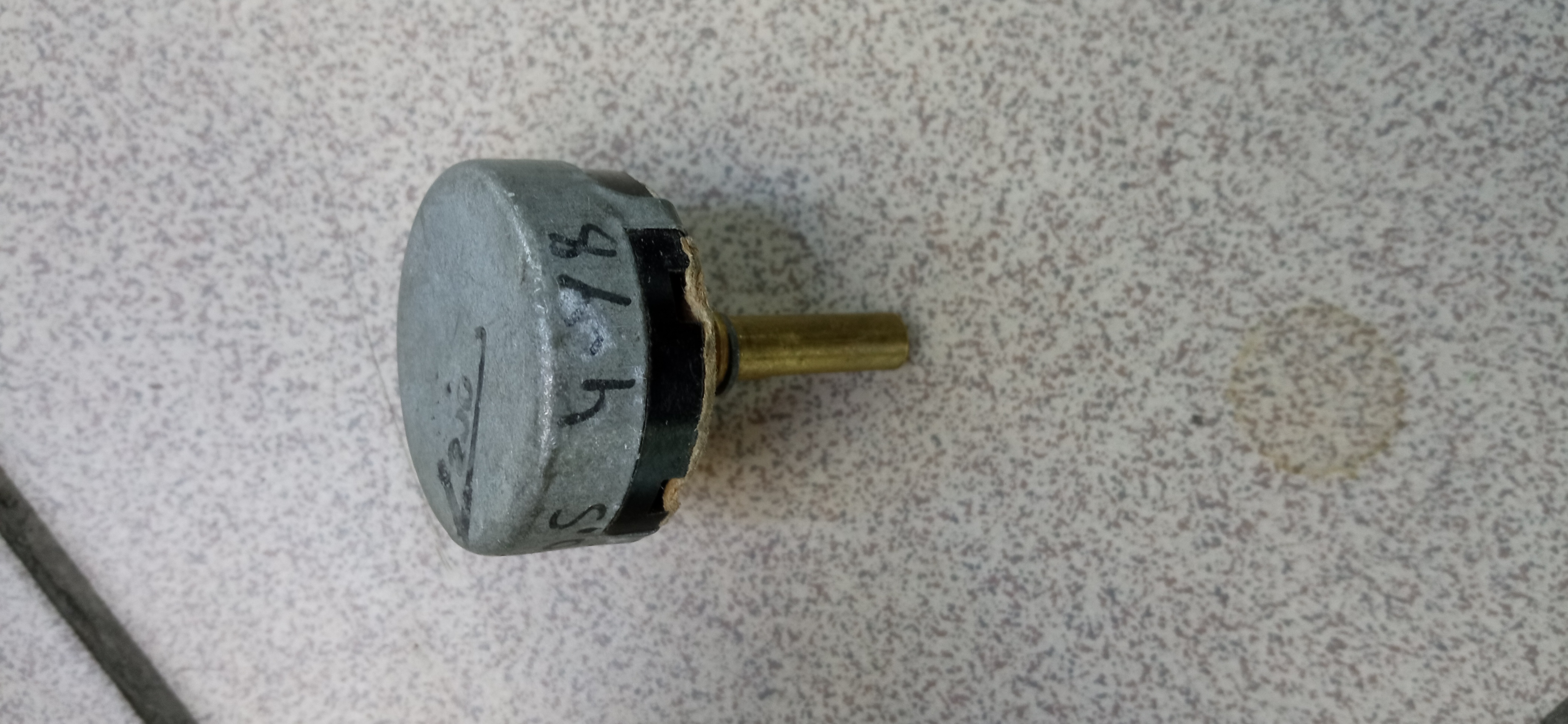

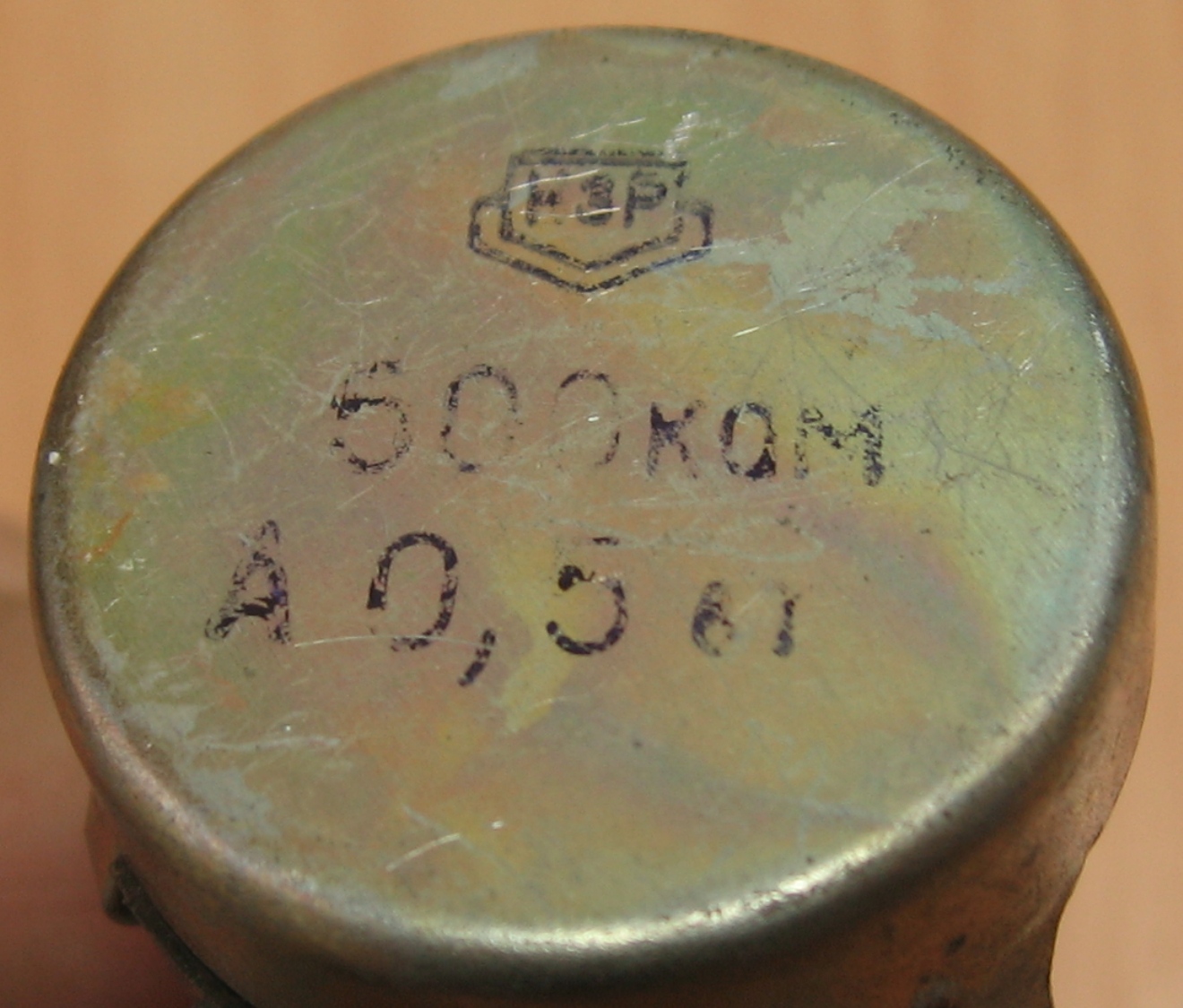

 (фото Сергея Брылева) |

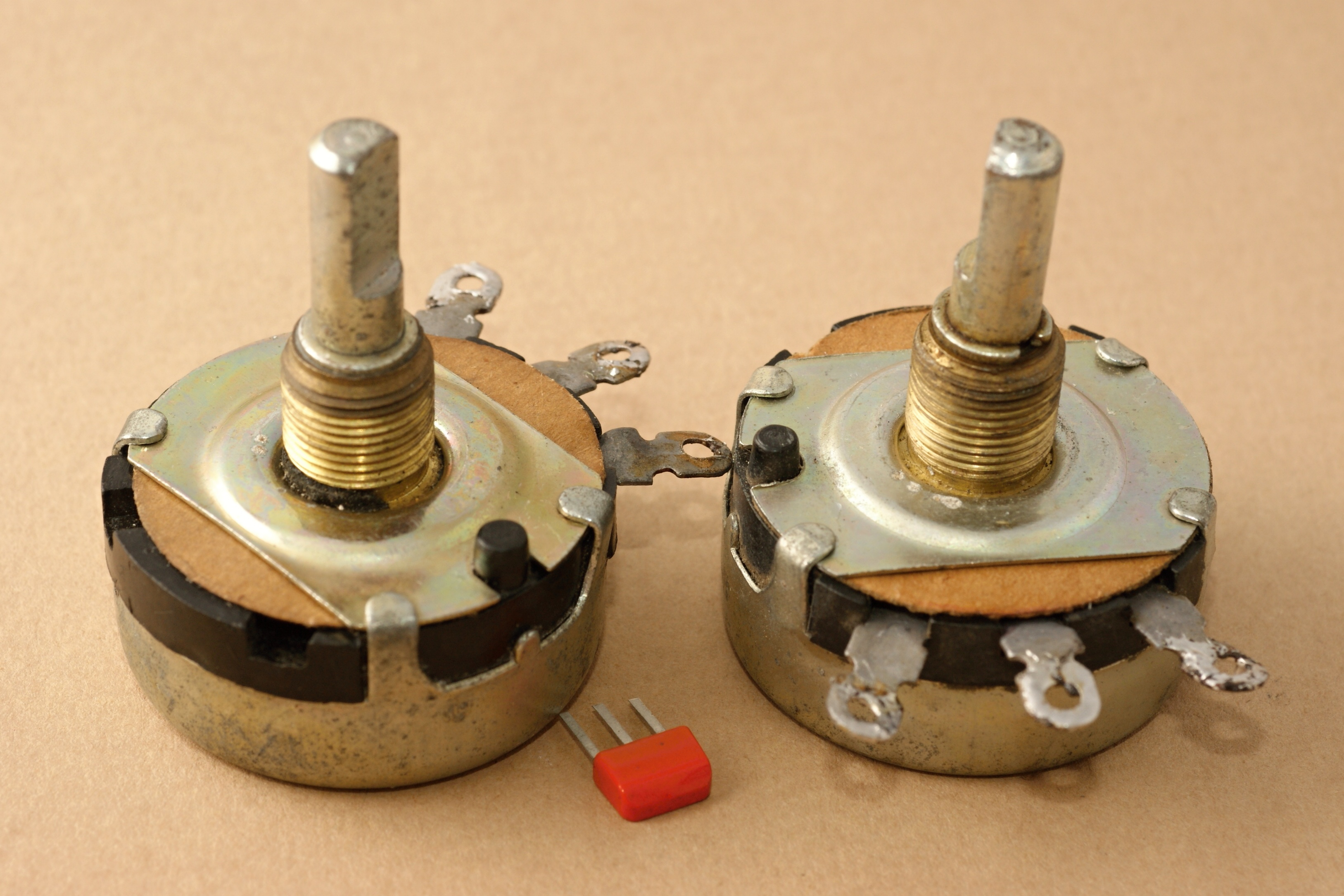

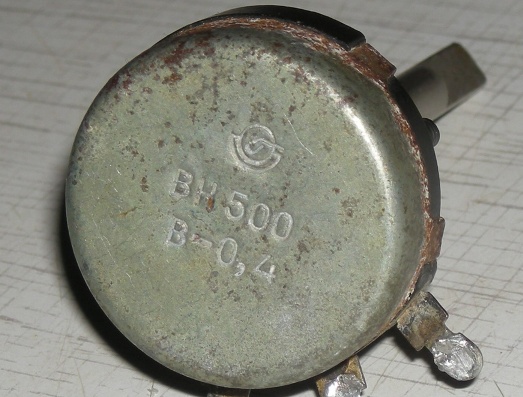

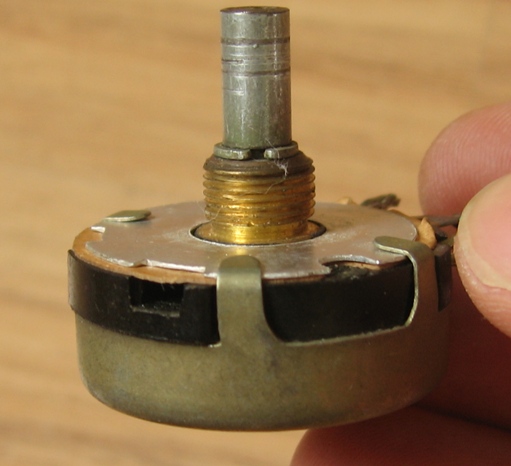

 (фото Ивана Владимирова) |

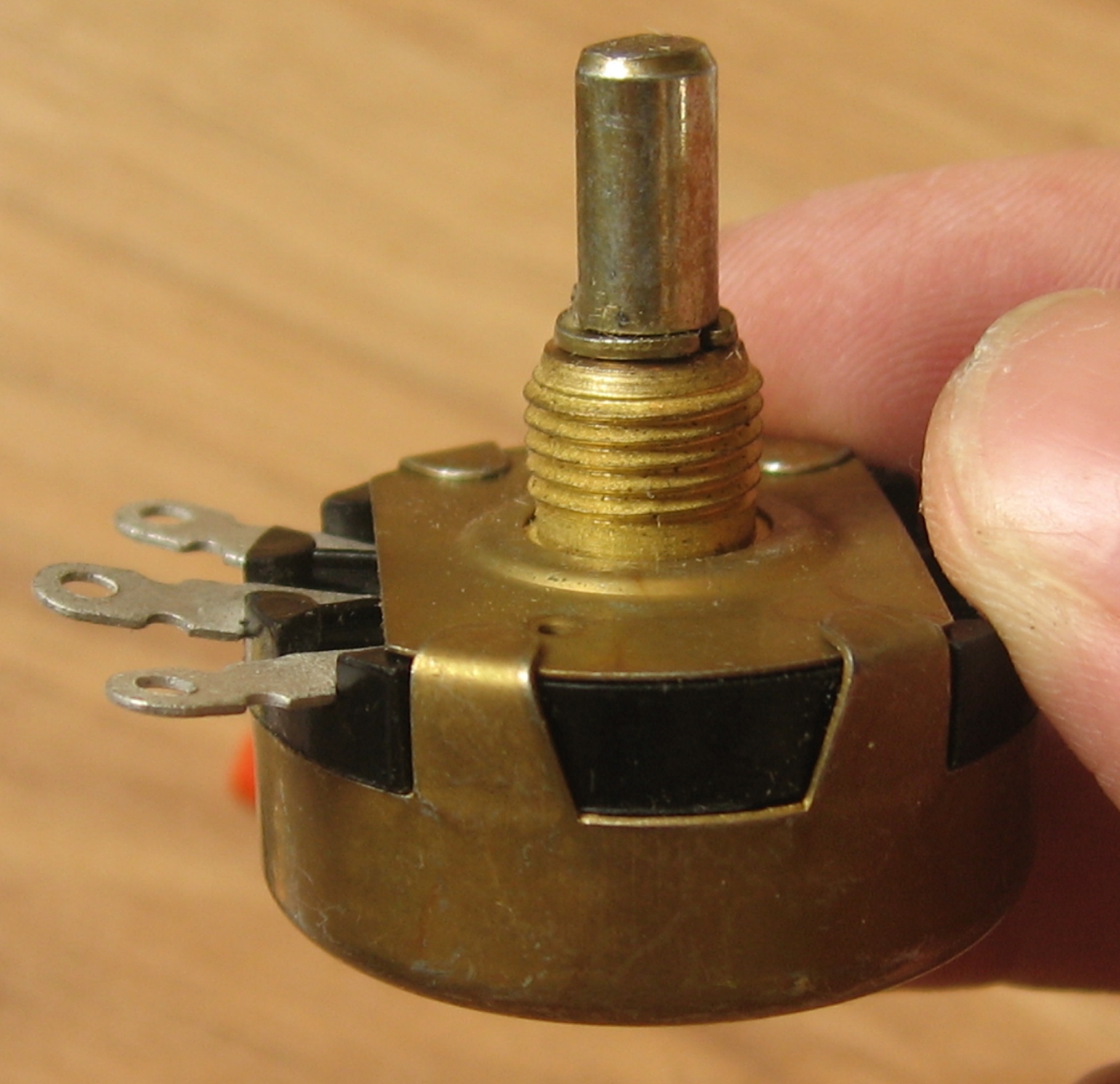

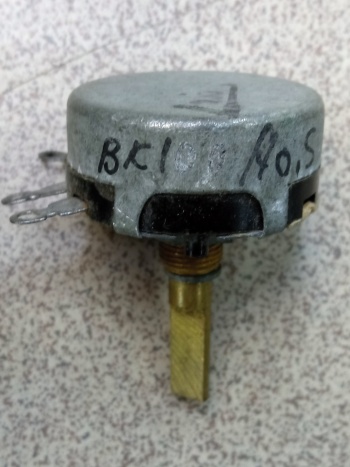

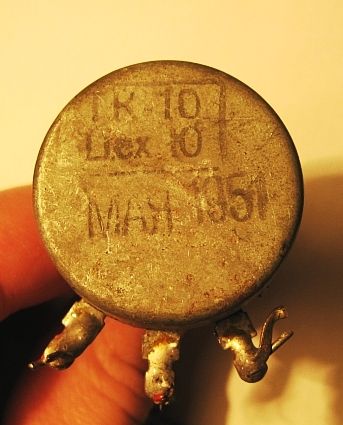

 (фото Ивана Владимирова) |

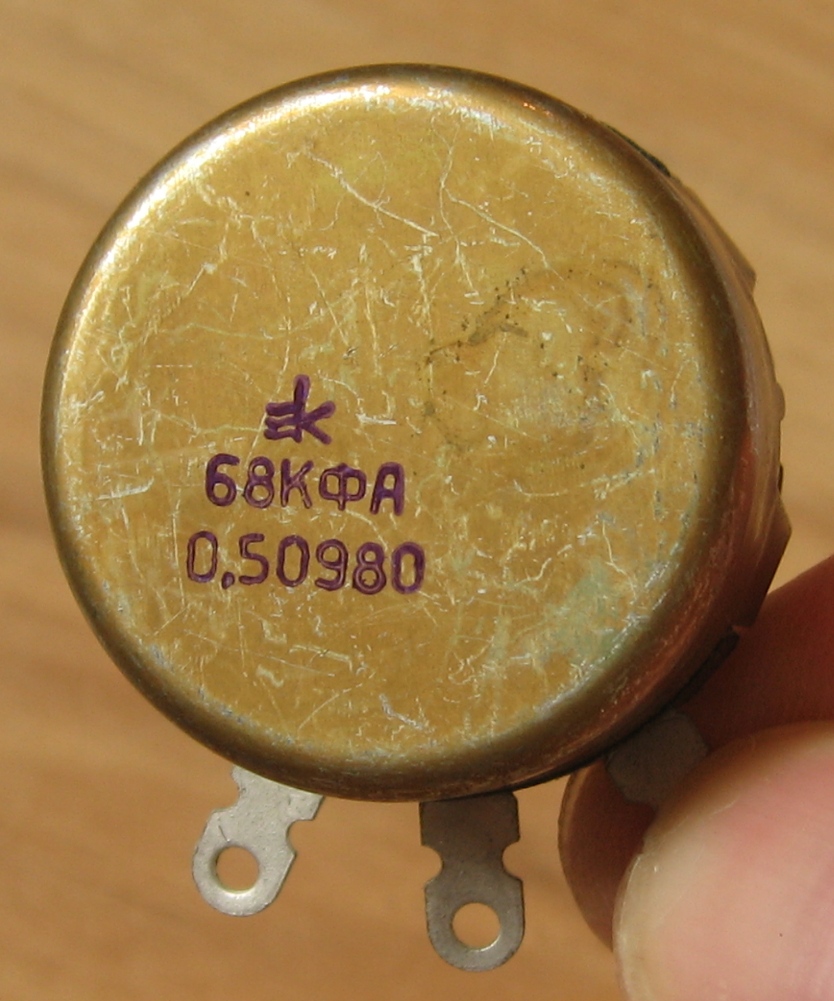

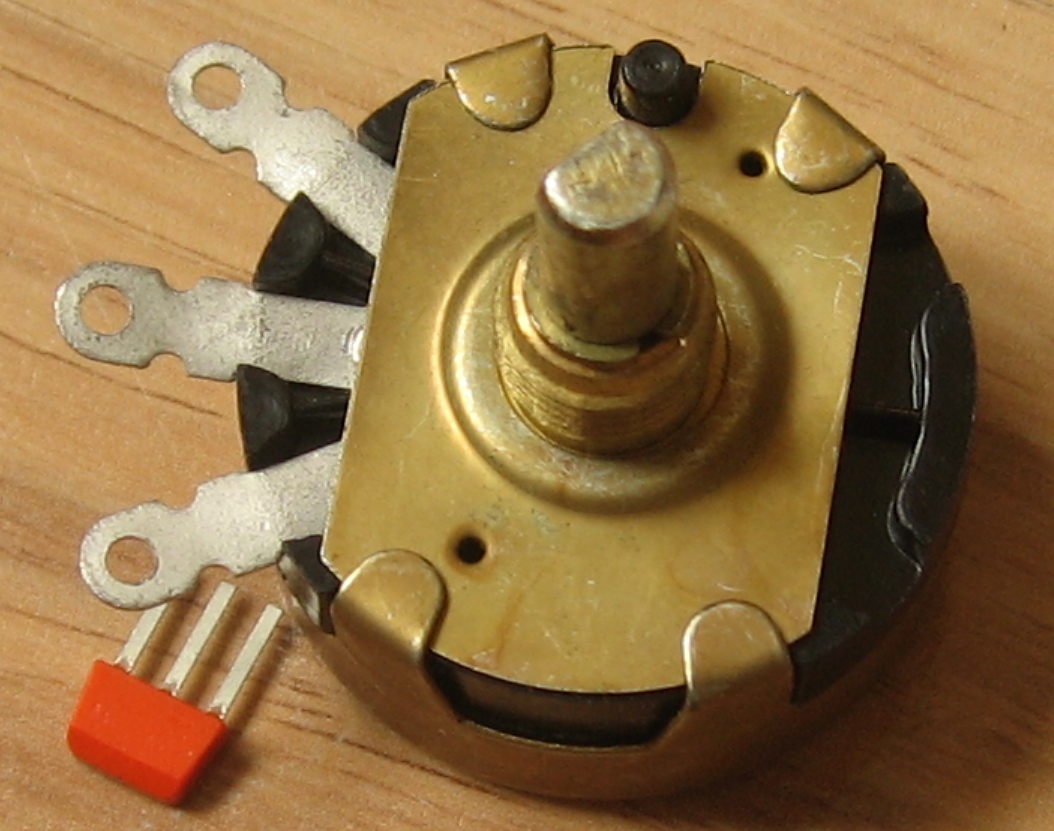

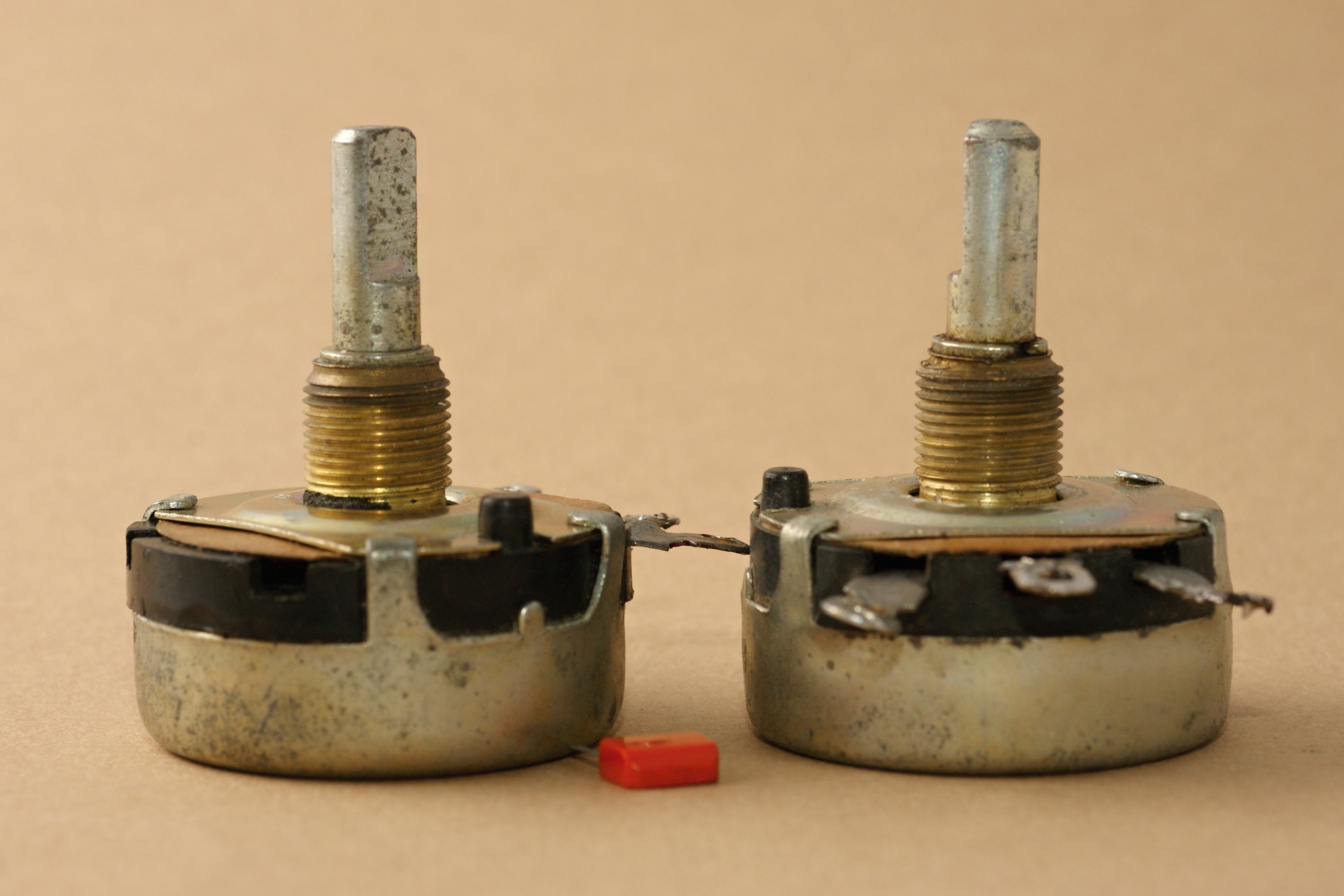

(фото резистора ВК-а-0,5 Вт-68 кОм +30% ВС3-20)
 |
 |

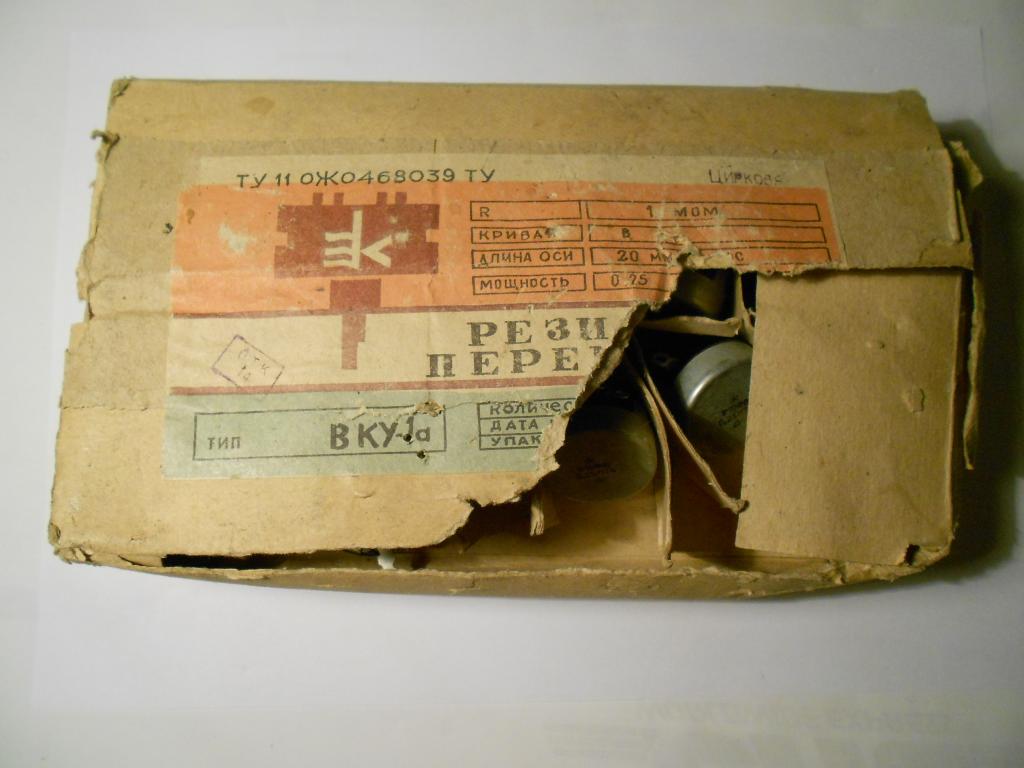

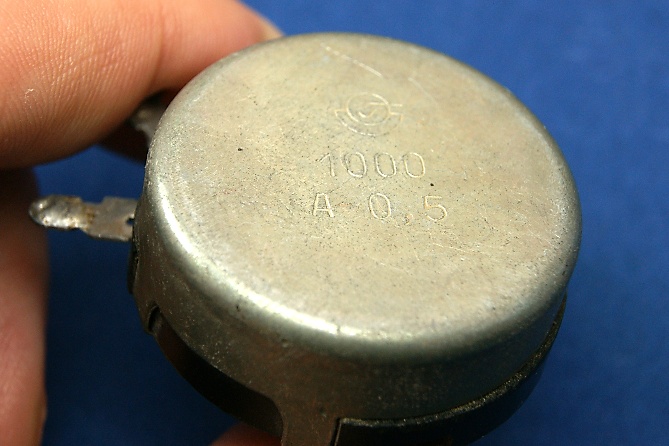

(фото с интернет-аукциона Aukro.ua)
Источники:
1. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы Украины, 1949
2. В. Н. Логинов. Справочник по радиодеталям. М.-Л., Госэнергоиздат, 1949. (Массовая радиобиблиотека. Вып. 41)
3. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950
4. Справочная книжка радиолюбителя. Под ред. В.И. Шамшура. - М.-Л.: Госэнергоиздат, 1951 (МРБ 128)
5. А.С.Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953
6. Справочник радиолюбителя. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1955 (Массовая радиобиблиотека, вып. 222)
7. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
8. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
9. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
10. В.А. Жуков. Технология производства радиоаппаратуры. - М.-Л.: Госэнергоиздат, 1959.
11. Справочник начинающего радиолюбителя. Под общей редакцией Р.М. Малинина. - М.-Л.: Госэнергоиздат, 1961 (МРБ 400)
12. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
13. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582)
14. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
15. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
16. Сопротивления. Справочник. Том II. Научно-исследовательский институт, 1968.
17. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
18. Перечень радиодеталей. Министерство торговли РСФСР. Посылторг. Центральная торговая база. Москва, 1971г.
19. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
20. Марченко А.Н. Переменные резисторы. - М.: Энергия, 1980 (Массовая радиобиблиотека. Вып. 1017)
21. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.;
Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
