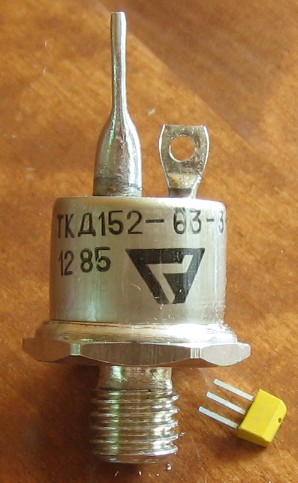

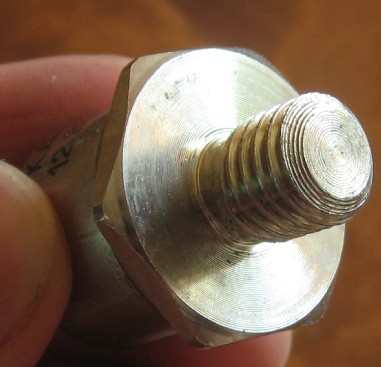

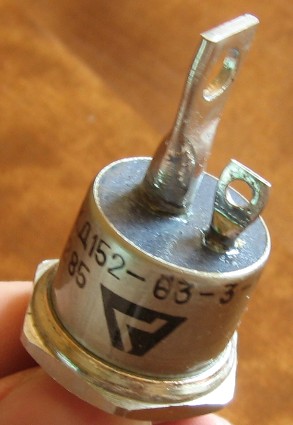

ТКД152-63-3-1

Составной ключевой n-p-n транзистор, макс. импульсный ток 63 А, макс. импульсное напряжение 300 В.

Копия паспорта от него.

Производитель - НПО "Транзистор", Ереван (Армения).

Электрические параметры

Максимальный импульсный ток коллектора - 63 А
Максимальное импульсное напряжение коллектор-база - 300 В
Статический коэффициент передачи тока - не менее 30
Максимальное напряжение эмиттер-база - 7 В
Максимальный обратный ток коллектора - 10 мА
Время включения - 2,5 мкс
Время выключения - 10 мкс
Тепловое сопротивление переход-корпус - 0,35°C/Вт
Максимально допустимая температура перехода - 125°C
Гарантийный срок эксплуатации - 12000 ч

Источники:

1. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989. — (Массовая радиобиблиотека; Вып. 1144)
