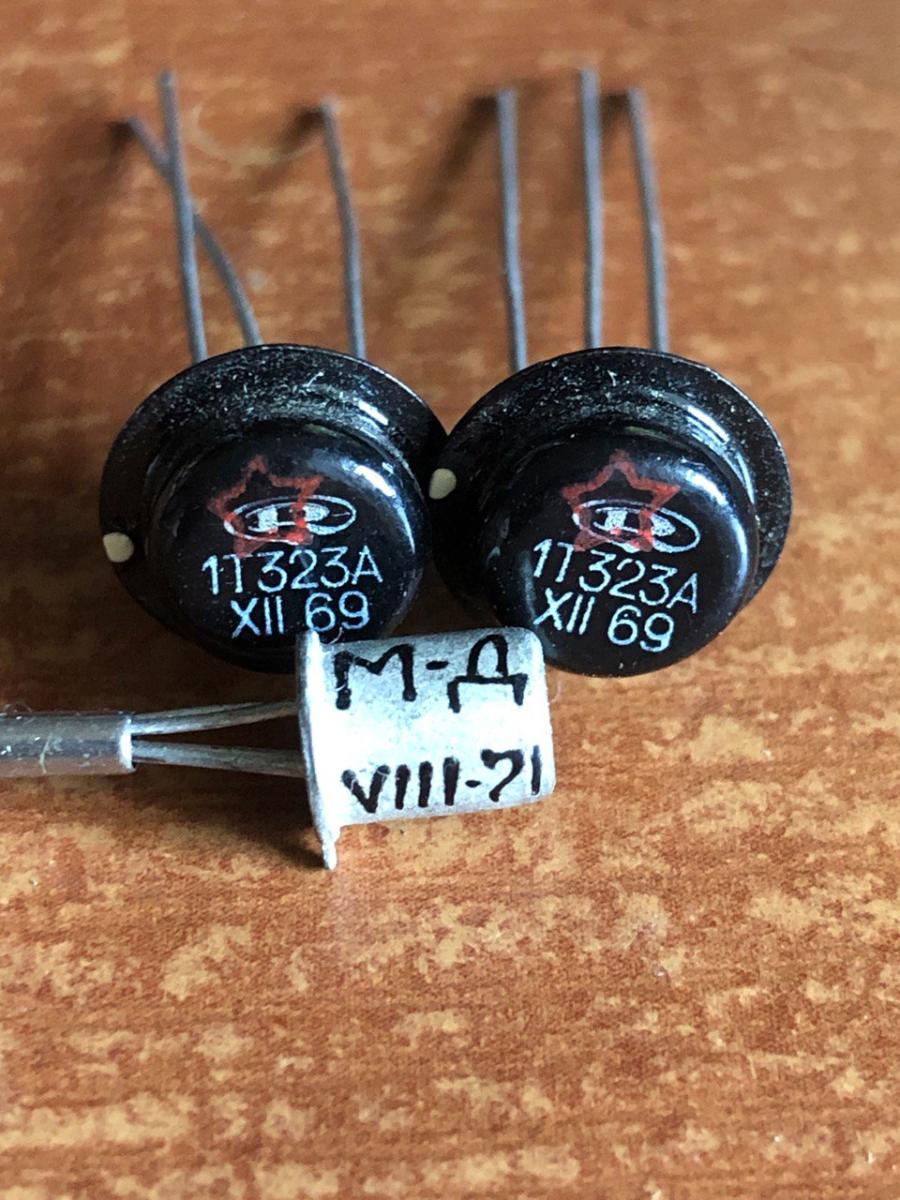

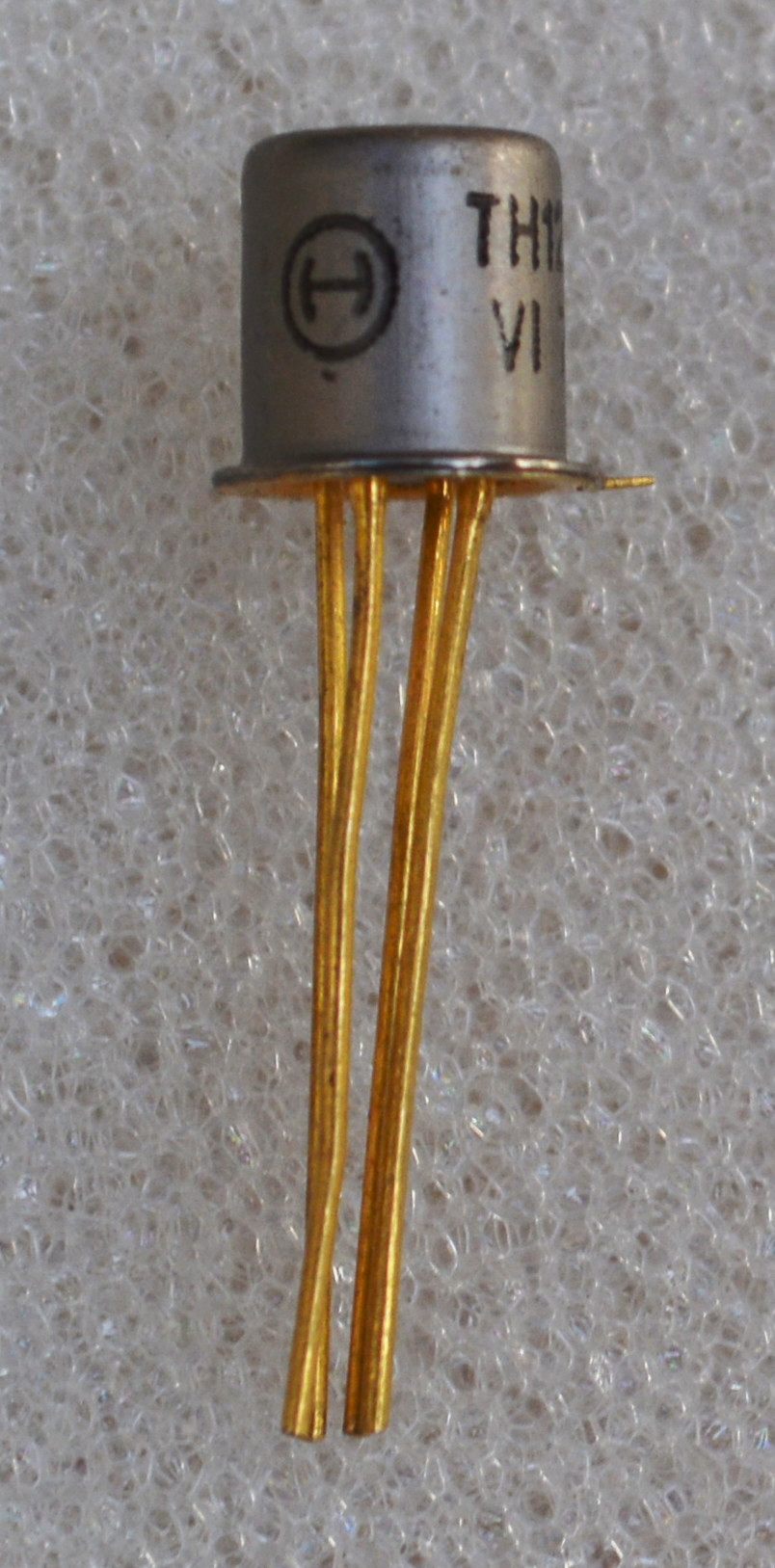

ТН-12М-Д, ТН12МА, ТН-12-Ме, ТН12МУ

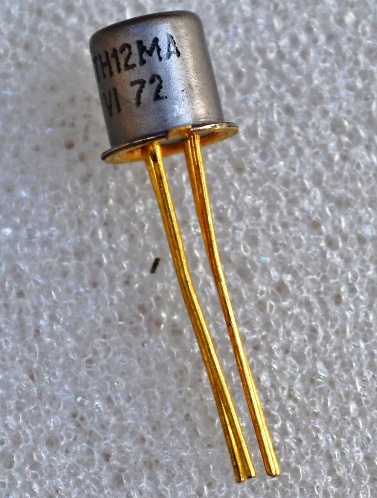

(фото с форума "Портативного ретрорадио")

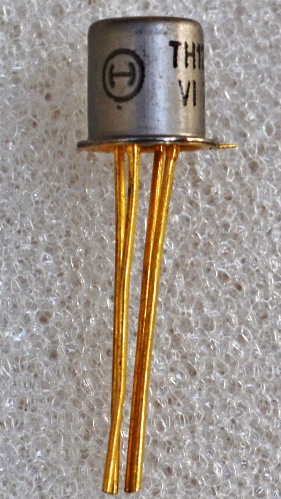

(фото с форума "Портативного ретрорадио")

Опытные серии высокочастотных МОП транзисторов с каналом n-типа, в дальнейшем известных как КП305. Было разработано шесть типов, при этом "по окончании работы госкомиссии классификация параметров будет уточнена".

Производитель - новосибирский "Восток".

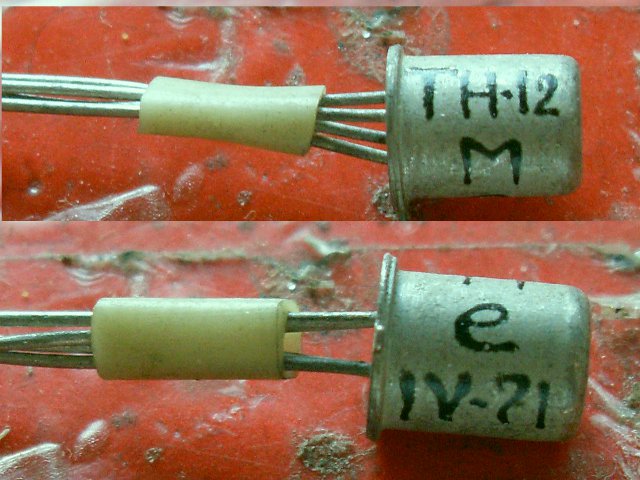

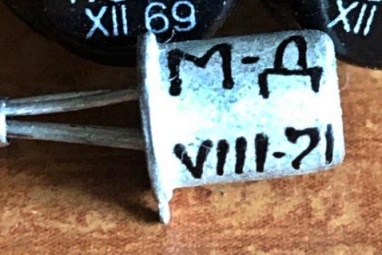

транзистор ТН-12М-Д
(фото с Форума радиодеталей)

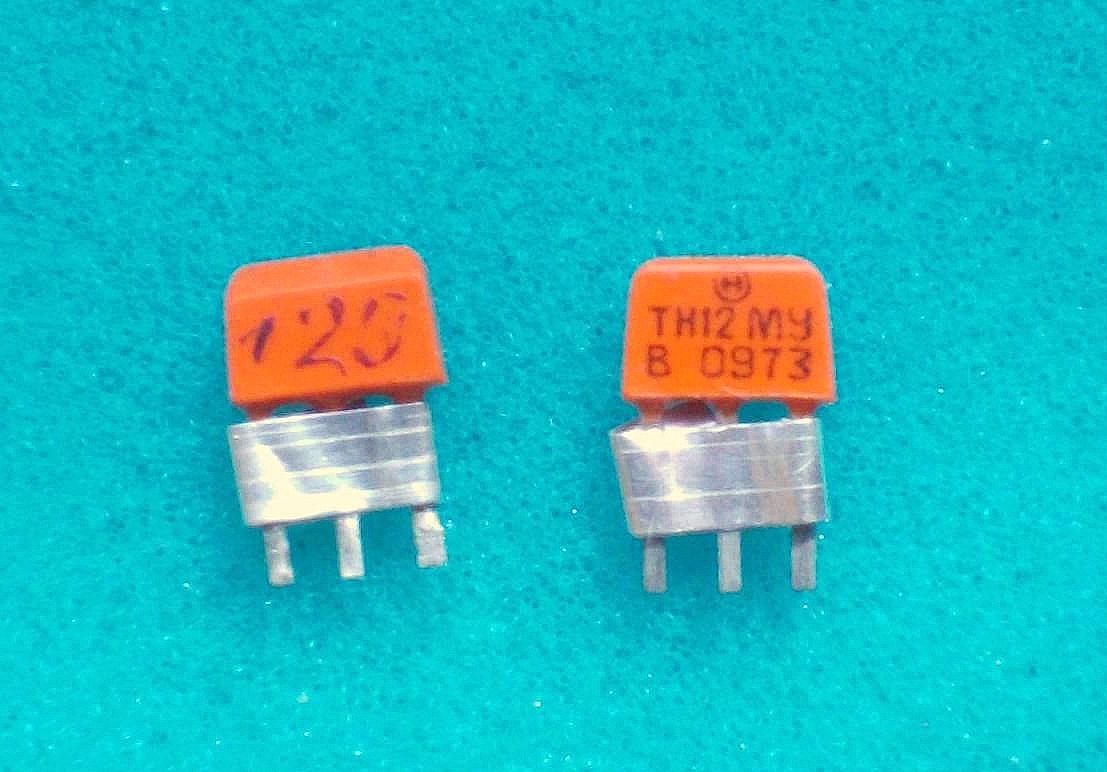

Вот неожиданный экспонат, транзистор в пластмассовом корпусе, аналогичном КТ315. Вероятно, затем он стал называться КП313:


(фото с форума "Портативного ретрорадио")

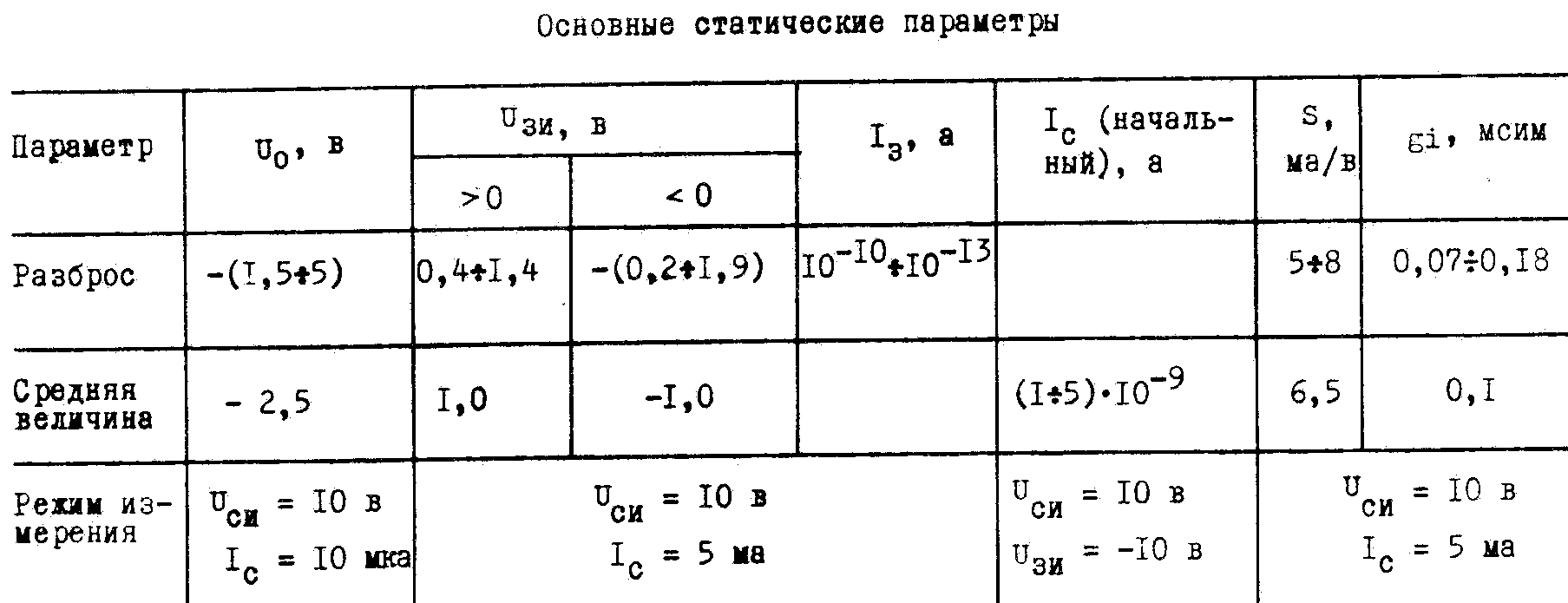

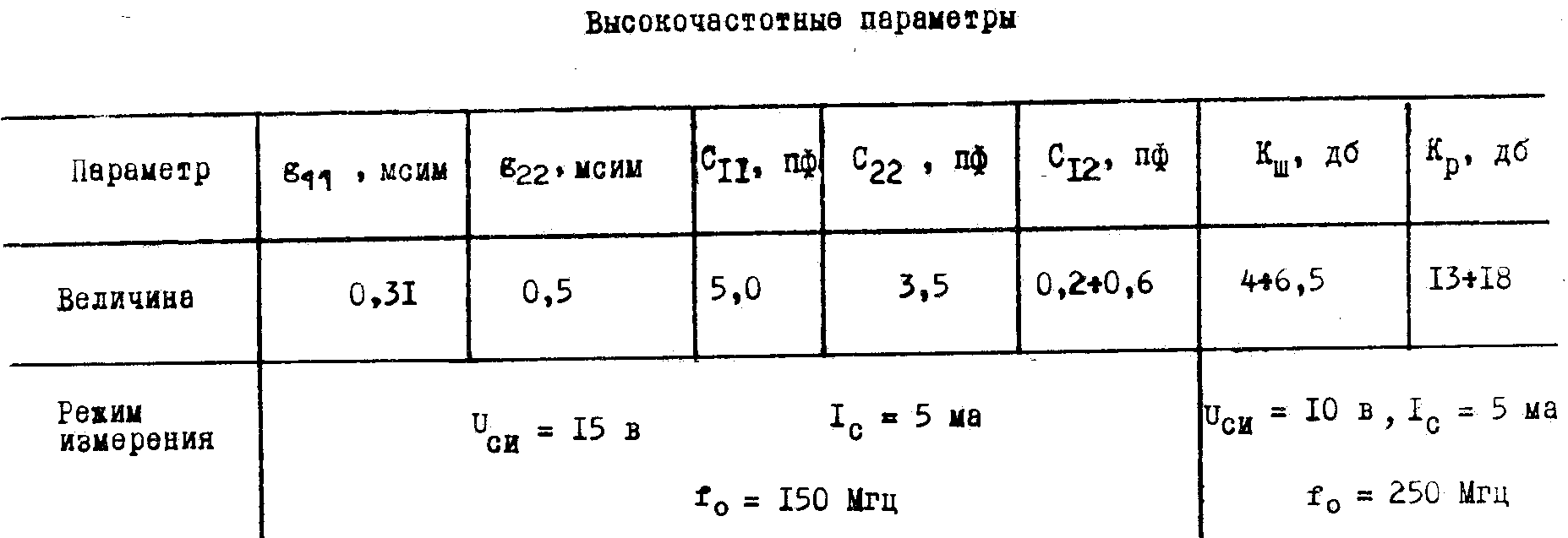

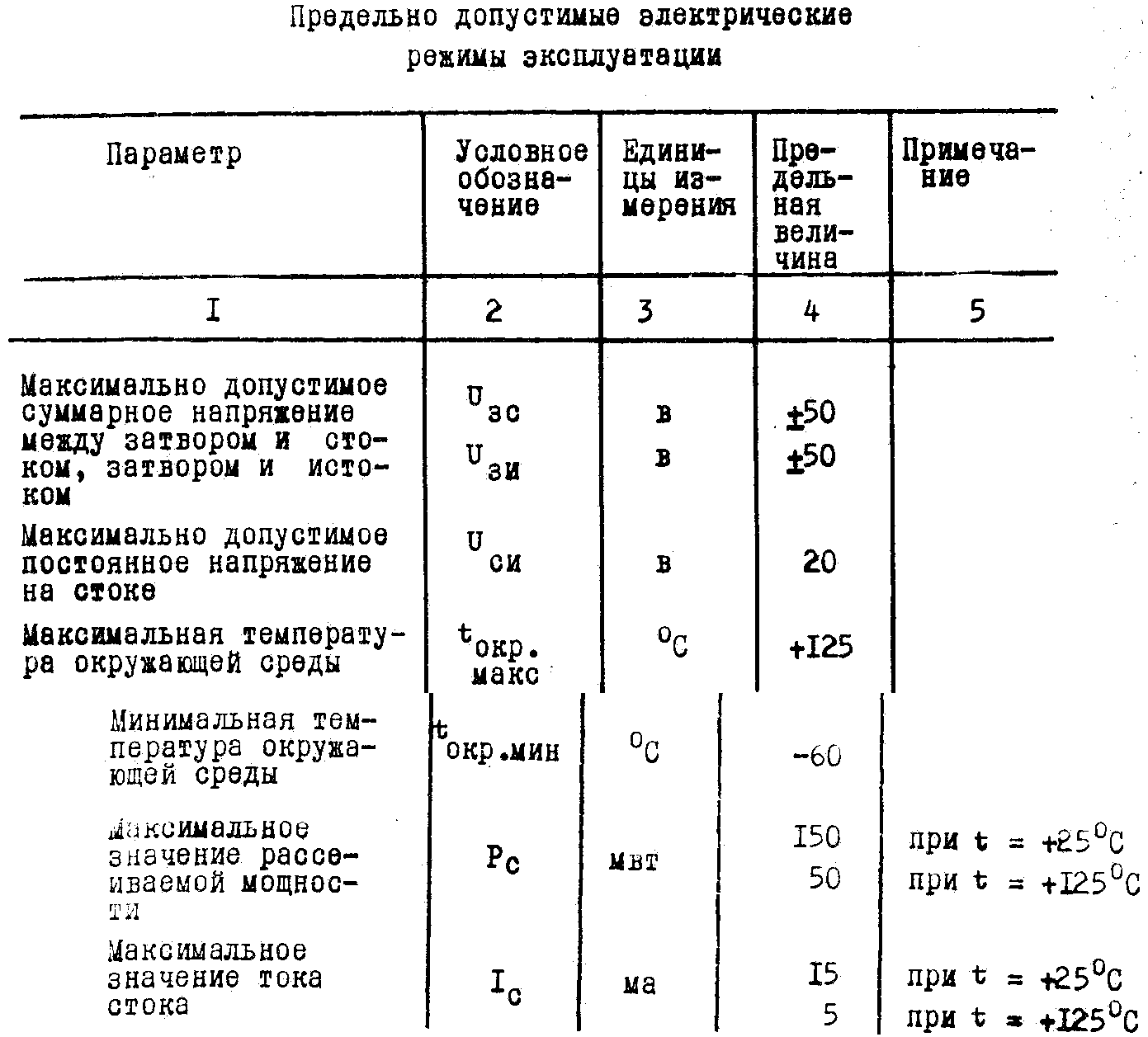

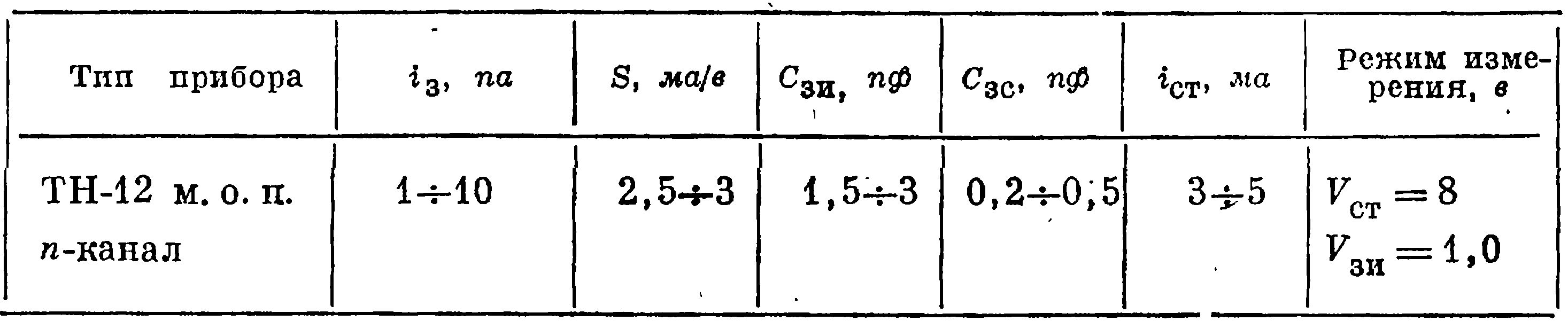

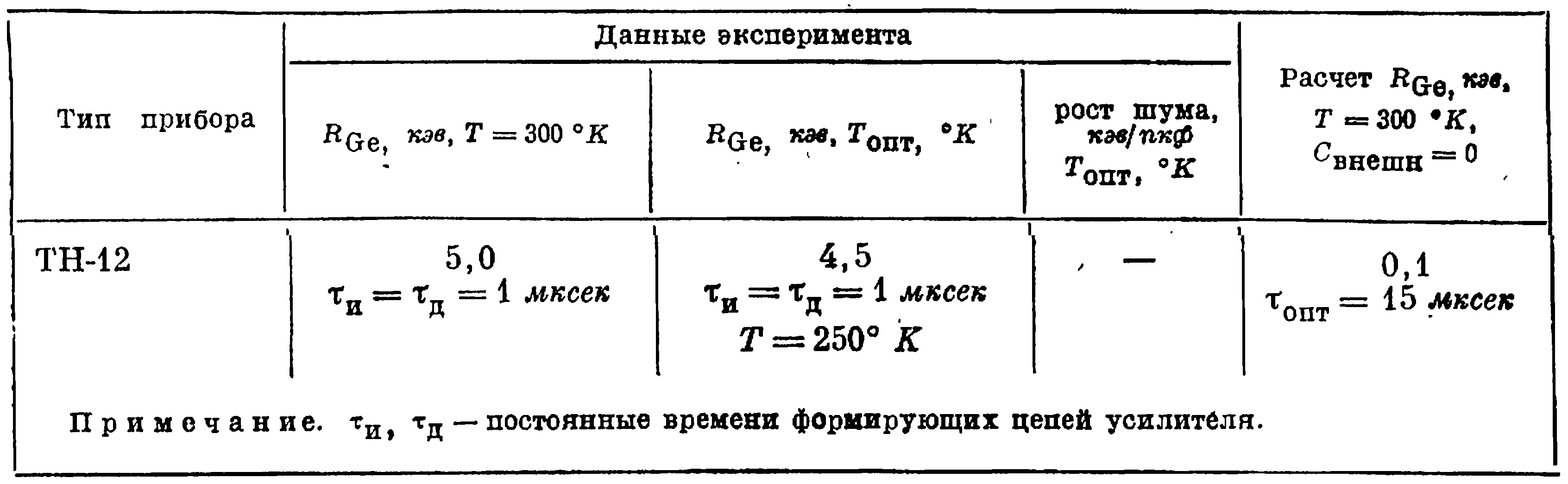

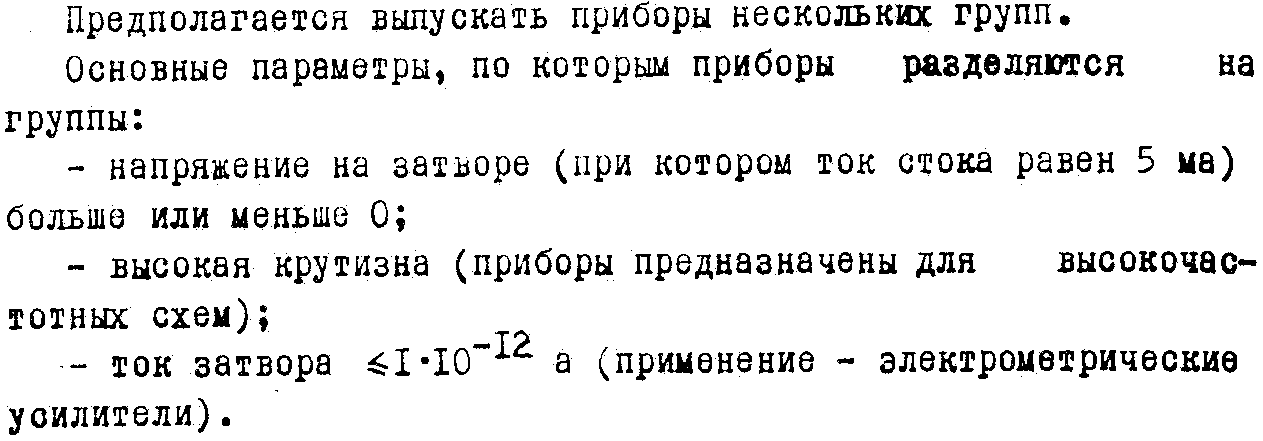

 Любопытный пассаж из заводской справочной брошюры:

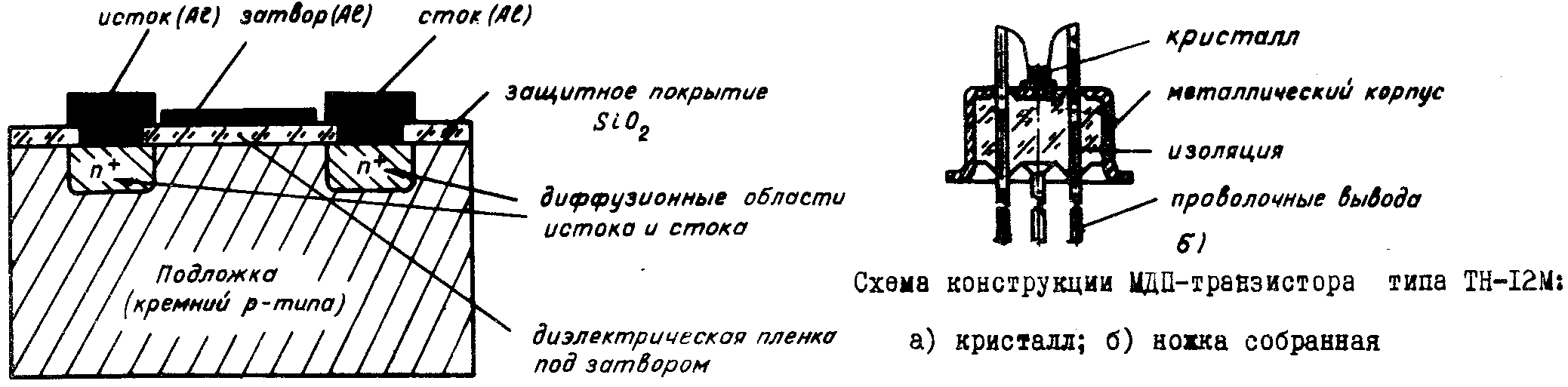

Устройство транзистора

Методом диффузии в теле кристалла размером 0.25 мм2 создаются два p-n-перехода - исток и сток, на которые наносятся алюминиевые контакты. Область между истоком и стоком покрыта тонким двухслойным диэлектриком (SiO2 + Si3N4), на котором находится алюминиевый контакт-затвор.

Кристалл напаивается на ножку корпуса типа TO-18 посредством золотой прокладки. Алюминиевые контакты кристалла соединяются золотыми проволочками с выводами ножки. Выводы ножки, кроме одного, изолированы от корпуса. Колпачок корпуса приваривается к донышку по всему периметру, обеспечивая герметизацию объема, в котором находится кристалл.

Источники:

1. Радиокомпоненты малой мощности. Полевой транзистор с изолированным затвором типа ТН-12М. - Издательство "Наука" Сибирское отделение. Новосибирск, 1970.
2. В.С. Пономарев, А.Н. Жуковский. Использование полевых транзисторов в спектрометрических усилителях.- "Приборы и техника эксперимента" №3, 1971.
3. Высокочастотные полевые МДП-триоды типов ТН-12МА -"- ТН-12МЕ. - 1971.
4. Кремниевые полевые МОП-триоды с каналом n-типа 2П305, КП305 (ТН-12). 1973.
