Начну с названия. (Т)ермобиметаллические (Р)еле (З)ащитные, что отражает их принцип и назначение чуть более, чем полностью. Как можно понять, это некий аналог реле РМА, т.е. реле для защиты устройств от аварийных токов, но основа его - биметаллическая пластина. Именно её избыточный нагрев, в случае прохождения по ней тока выше уровня срабатывания, вызывает изгиб и размыкание цепи.
Реле эти выпускались на номинальные токи
от 2,5 до 7,5 А (вариант без шунта) и 10 ... 35 А (исполнение
с шунтом). Время срабатывания: не более 50 сек,
напряжение не более 220 В переменного тока.
Реле ТРЗ имеет один нормально разомкнутый контакт, материал контактов - серебро. Все элементы реле смонтированы на

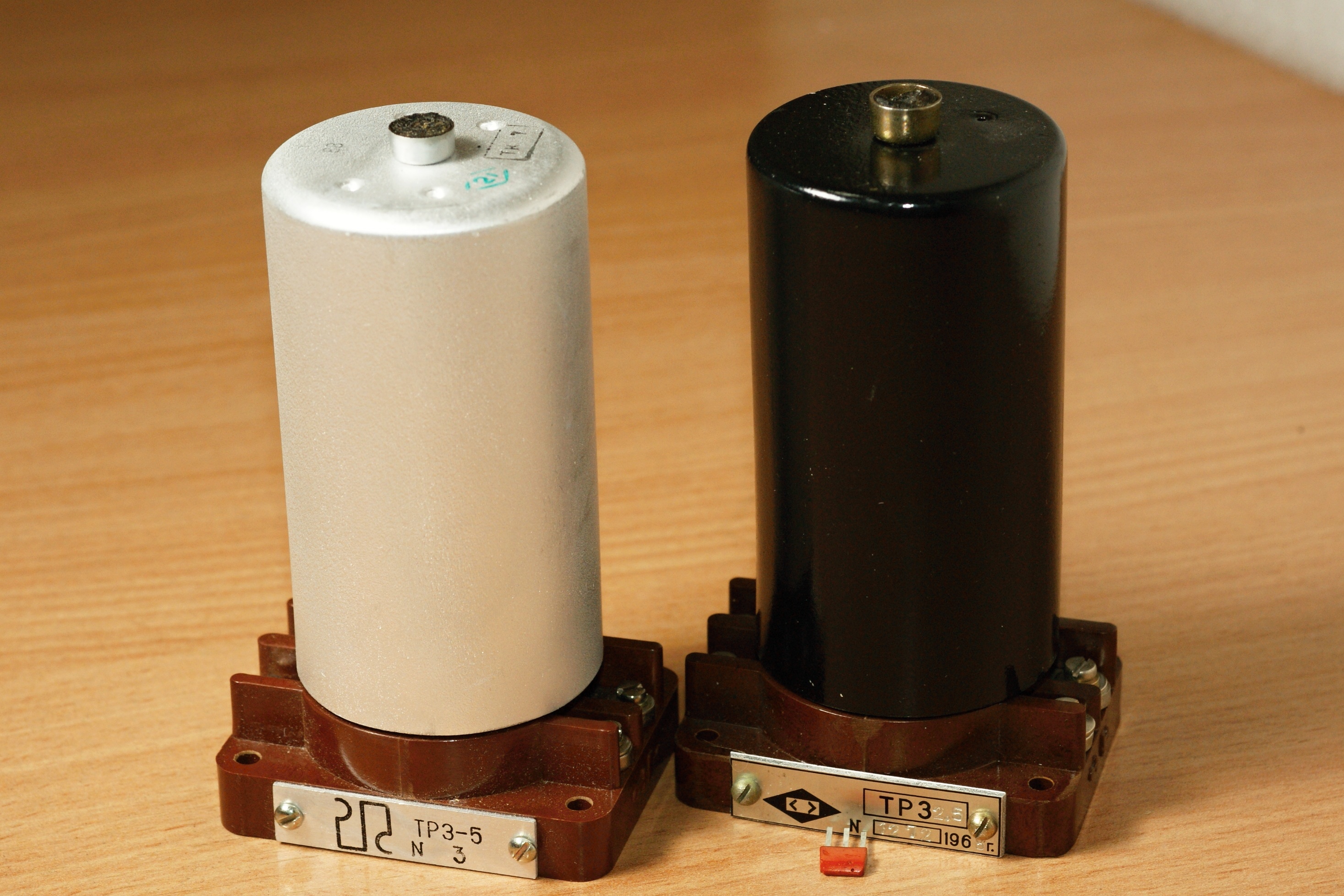

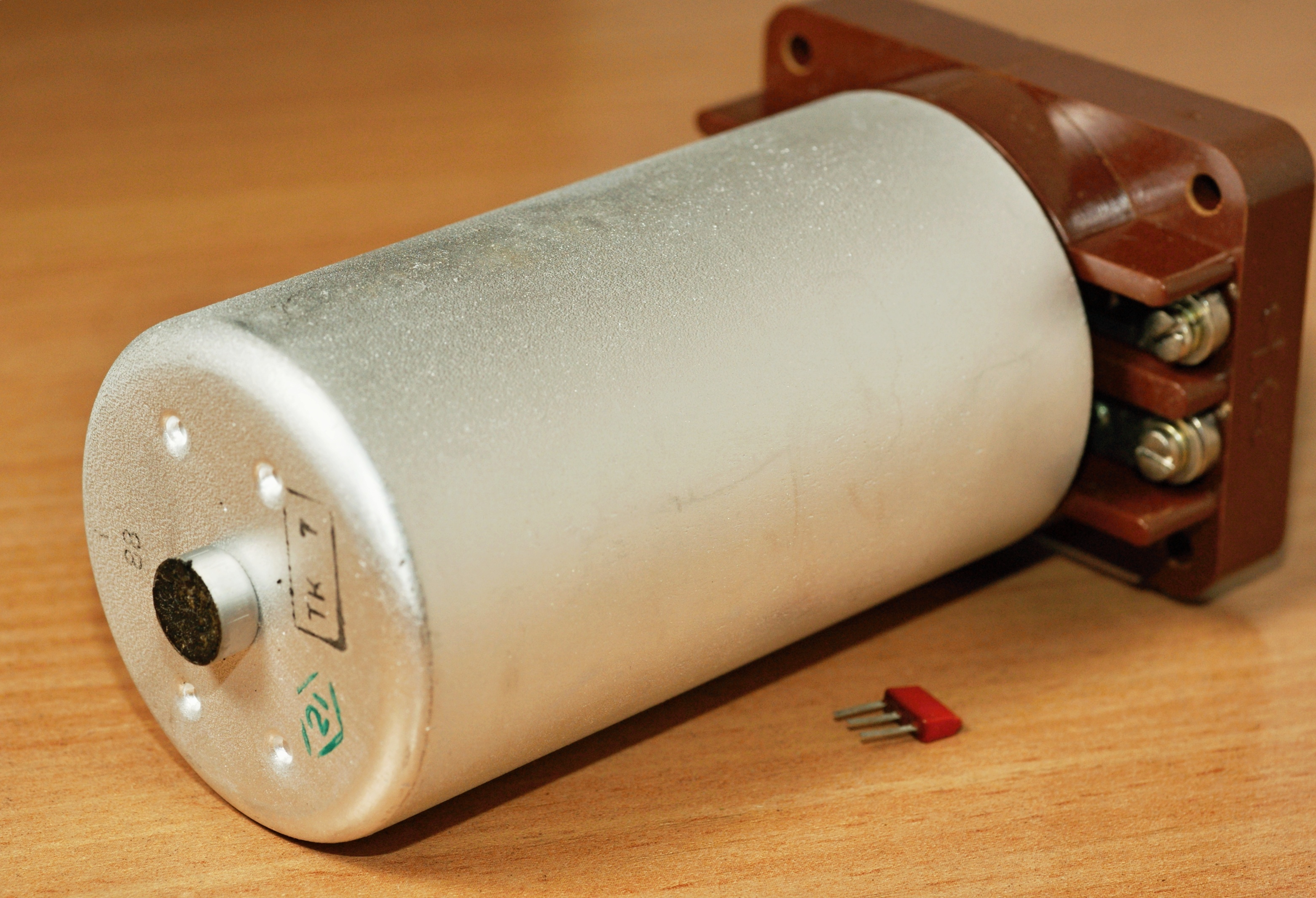

карболитовом основании коричневого цвета. Биметаллическая и контактная системы реле

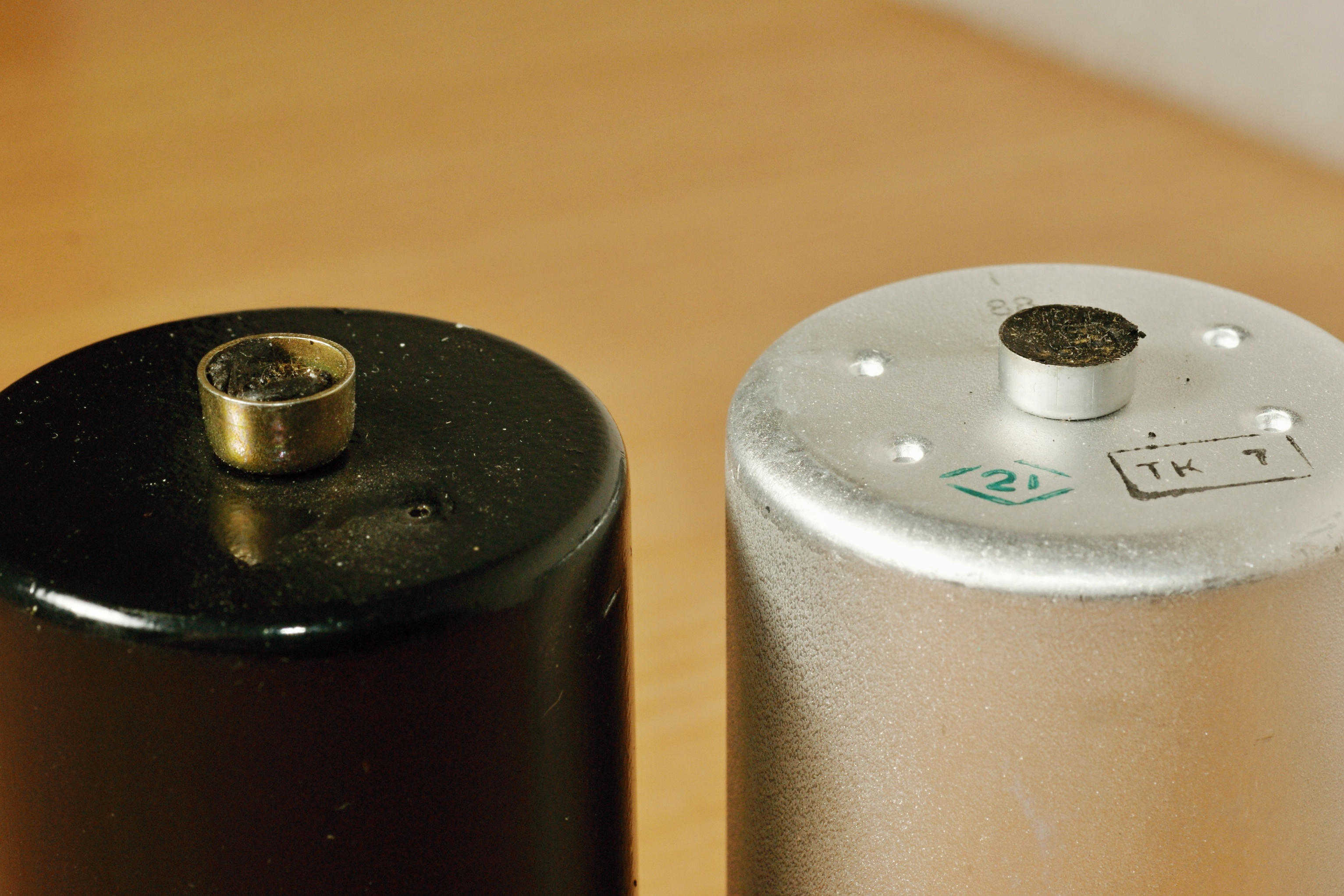

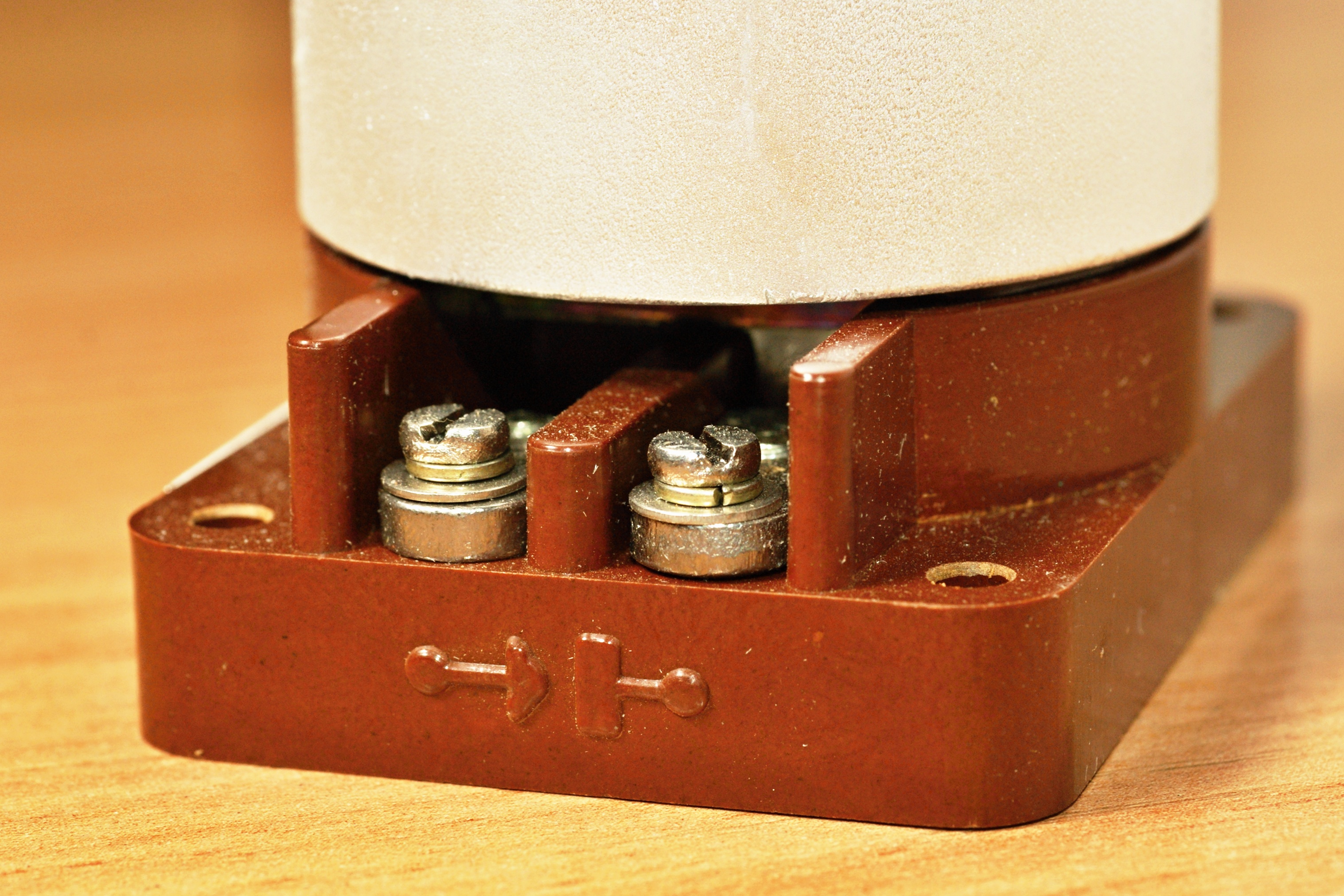

закрыты металлическим колпаком, окрашенным в черный или серый цвет. У реле с шунтом последний установлен в нижней части. К внешним проводам реле присоединяется при помощи винтовых клемм, укрепленных на основании.
Справочные данные на них из отраслевого каталога.

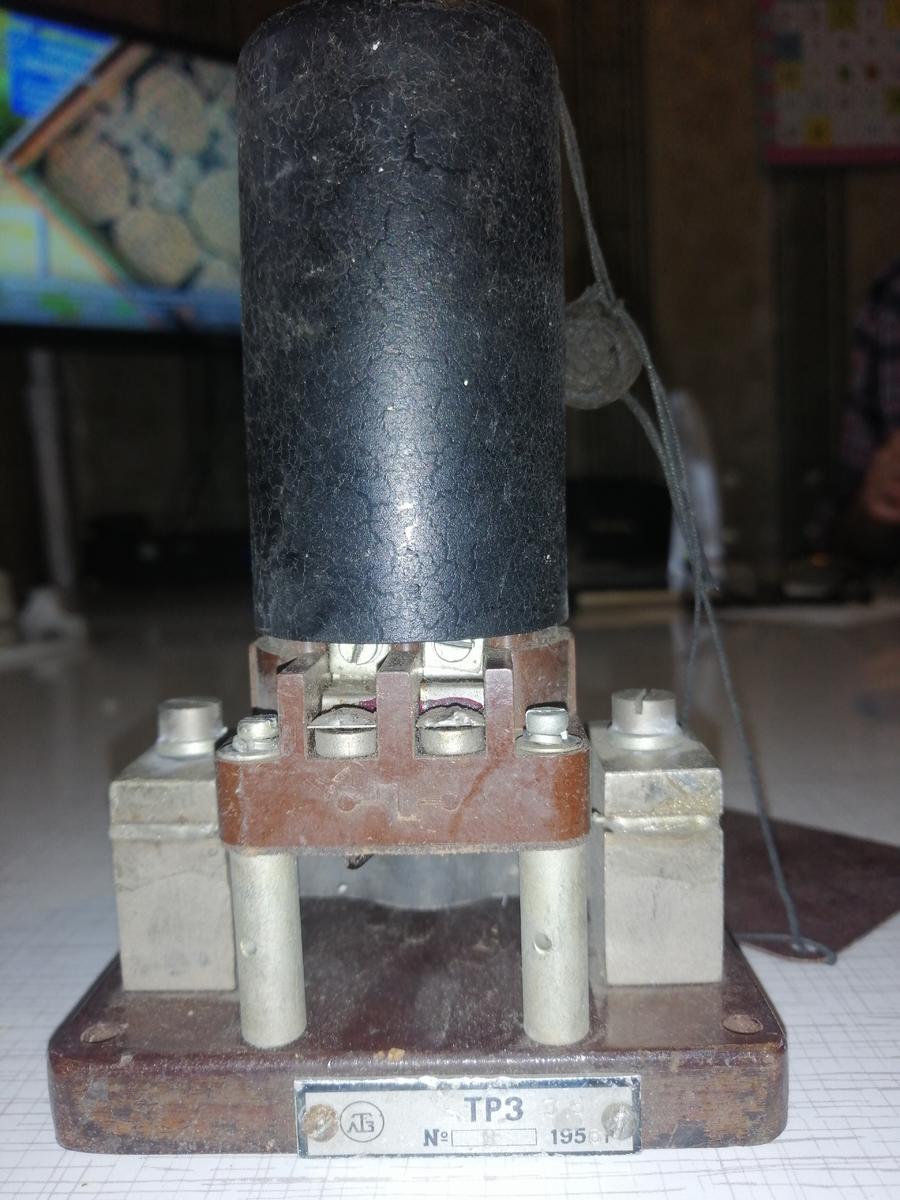

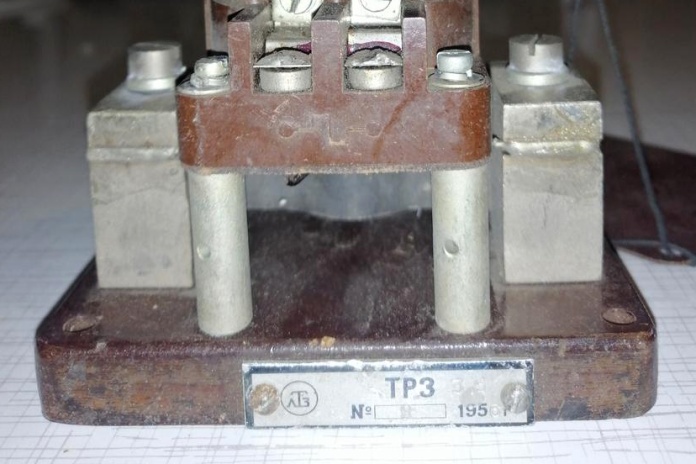

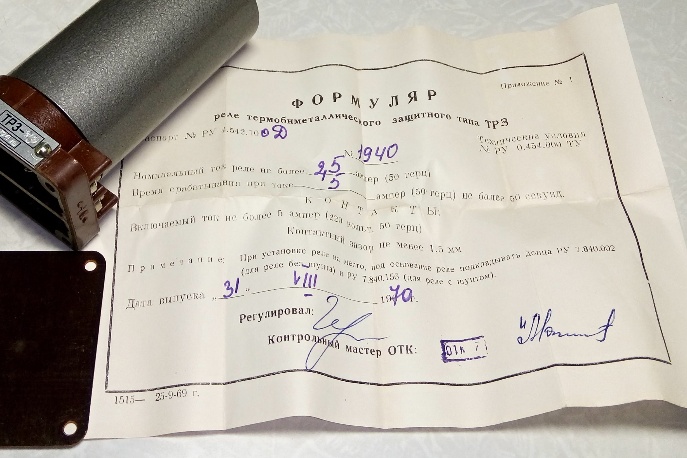

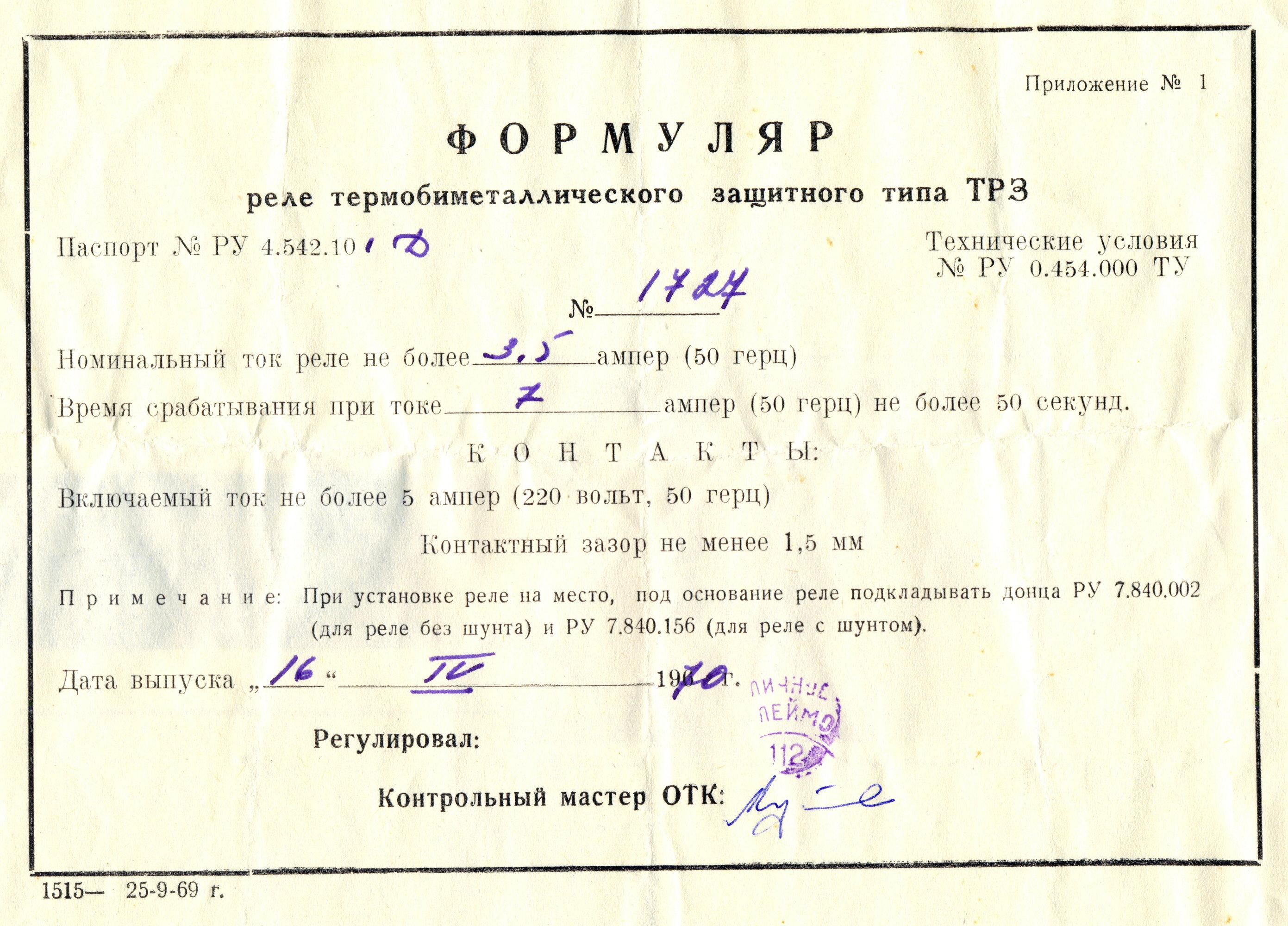

Реле это родом из ламповых 50-х годов или даже ранее; числятся в номенклатуре реле от 1951г. Разработчиком был Ленинградский государственный союзный телефонный завод МРП СССР (в дальнейшем ПО "Сигнал"), выпускал их первоначально он же, а затем оно было передано более традиционному Стародубскому заводу "Реле".

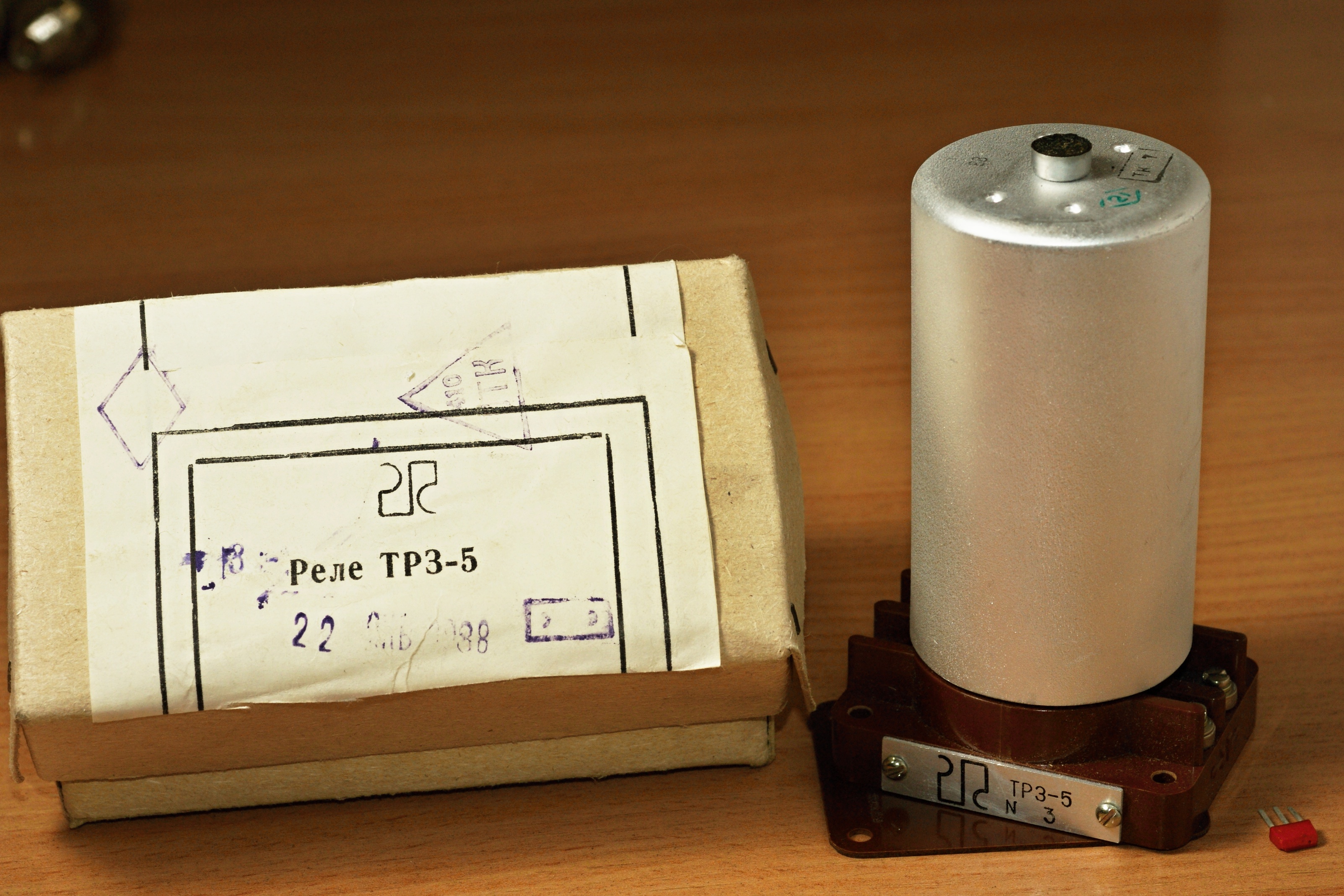

(фото с Форума
радиодеталей)

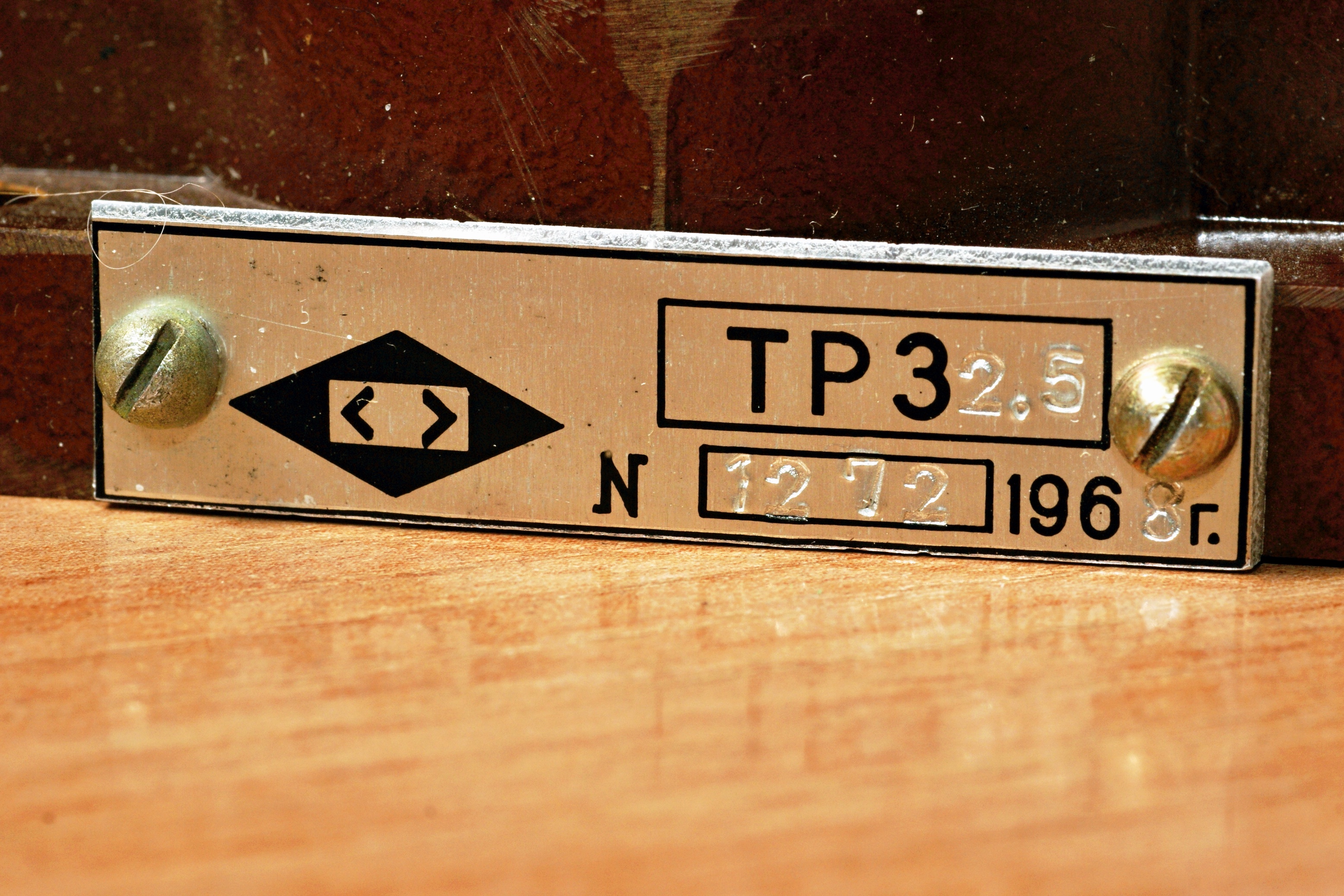

(фото Александра Назаренко)
Источники:
1. Реле и контакторы. Справочник. Том III.
Проектно-конструкторское бюро. 1964.
2. Каталог "Изделия промышленности
средств связи". Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). - Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
3. Каталог "Изделия промышленности средств связи".
Серия 4. Электромагнитные механизмы (реле).
Тематический выпуск "Электромагнитные
механизмы (реле)". Часть I. - Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
