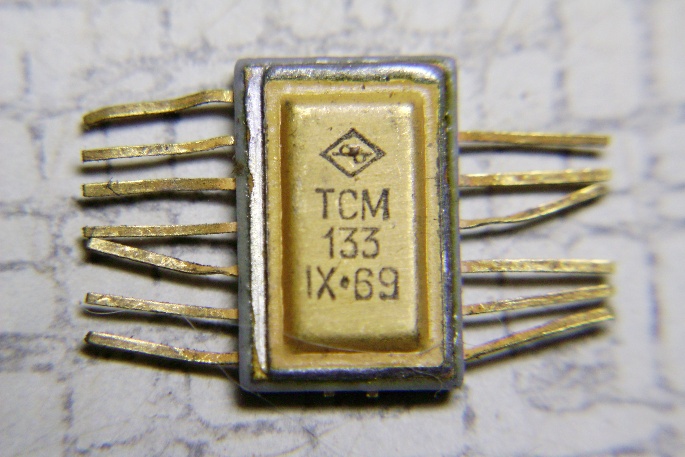

(фото с форума Портативное ретрорадио)

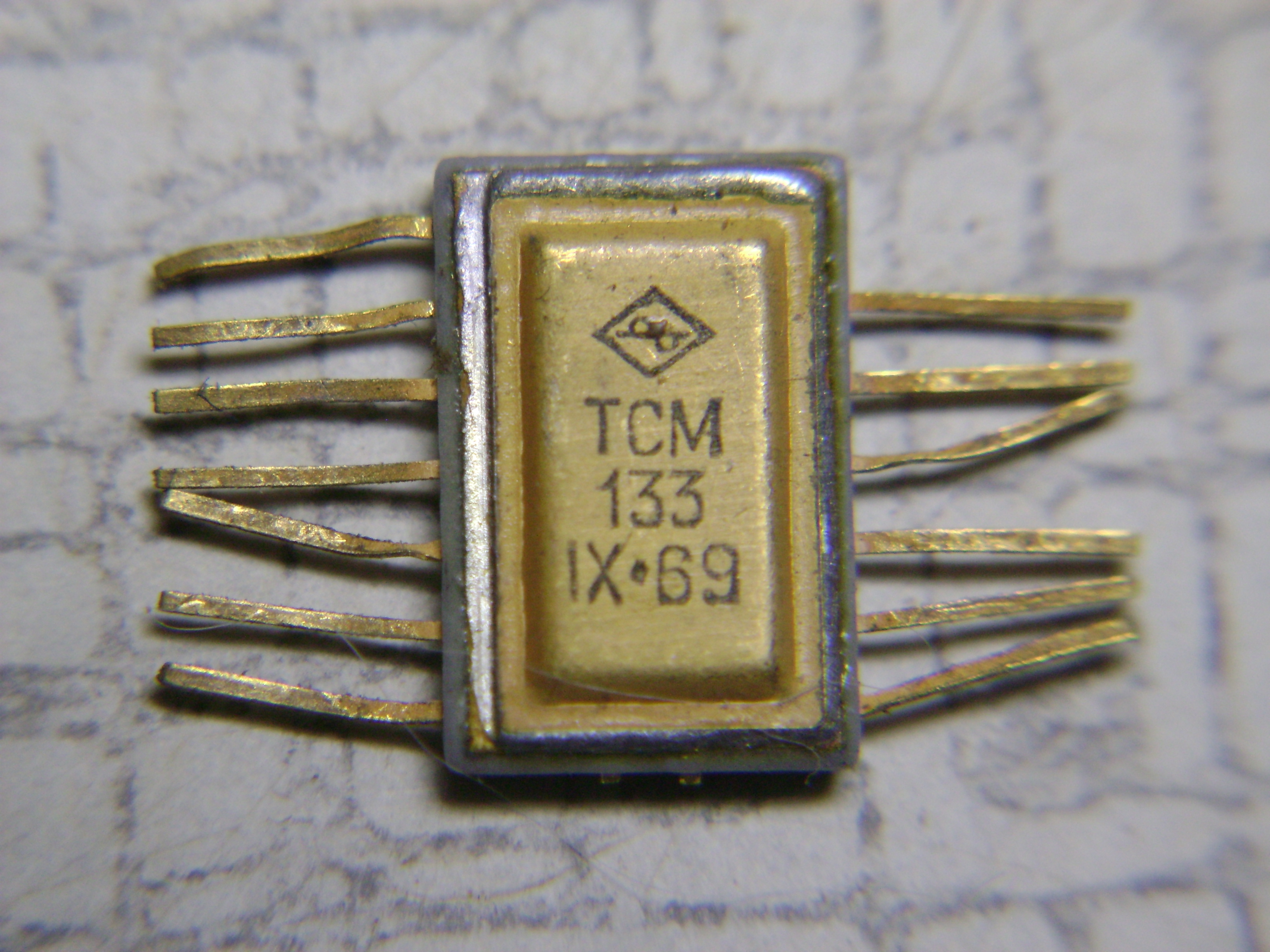

(фото с форума Портативное
ретрорадио)
Схема серии "Таран",
(1)-го типа, с (3) переменными у логической
функции; расшифровка третьей цифры неизвестна.
Это ранние выпуски микросхемы
1ЛБ061
(два логических элемента 3И-НЕ, с расширением по ИЛИ).
Производитель - Воронежский завод полупроводниковых приборов.
Источники:
1. Авиационные цифровые управляющие комплексы. -
Управление Главнокомандующего Военно-Воздушными Силами. Военное издательство
Министерства Обороны ССР. Москва - 1972.
2. Интегральные логические схемы в цифровых системах, ч.1, Интегральные микросхемы. И.П. Барбаш, А.А. Ларин, Г.Н. Тимонькин. Министерство Обороны,
1973.
