106ая серия

ТТЛ-логика, выполненная по достаточно редкой технологии изоляции окислом. Второе поколение отечественных интегральных микросхем (после 110ой серии).

Предназначена для логических и арифметических узлов цифровых вычислительных машин и устройств дискретной автоматики.

Тема "Приз" (по некоторым источникам - "Таран"); разработчик - ЦКБ при Воронежском ЗПП (ныне это НИИЭТ). Разработка была завершена к 1970 году. А не-военный вариант появился чуть позднее, уже на самом заводе.

Почти сразу к выпуску подключился и запорожский Завод полупроводниковых приборов (НПО "Гамма", Украина). Изредка встречаются и образцы второй половины 70-х годов от завода "Гравитон", г.Черновцы (Украина).

Вот что пишет про их историю Погорилый в Фидо:

"1. Ранняя серия 106.
ТТЛ микросхемы, разработанные для тяжелых условий эксплуатации.
Были сделаны по технологии полной диэлектрической изоляции. По этой технологии пластину кремния селективно травят, так что остаются выступающие над общим уровнем островки. Затем поверхность окисляют, получается слой двуокиси кремния (известной также как кварц). Поверх окисла выращивают кремний, толстый слой. А нижний слой пластины полностью ошлифовывают, так что остаются только "островки", изолированные от основной массы кремния слоем окисла. В этих островках по стандартной технологии создают транзисторы и резисторы.
Такая технология обеспечивает высокую радиационную стойкости, т.к. окисная изоляция гораздо более стойка к действию радиации, чем обычная изоляция p-n переходами.
106 серия была небольшой степени интеграции, на кристалле были элементы, нужные для создания двух 4-входовых логических элементов И-HЕ.
Hа их основе создавались:
- два 3-входовых элемента И-HЕ (1ЛБ061, 1ЛБ062)
- триггер с раздельным управлением и 3 входами от каждого элемента (1ТР061, 1ТР062), т.е. 2 4-входовых элемента, у каждого 3 входа выведены наружу, а 1 использован для создания триггера
- один 8-входовый элемент И-HЕ (1ЛБ065, 1ЛБ066)
- один элемент 4-4вх И-ИЛИ-HЕ (1ЛР061, 1ЛР062).
(все вышеуказанные элементы имели входы для присоединения расширителей по ИЛИ)
- один 8-входовый расширитель по ИЛИ (1ЛП061, 1ЛП062)
- два 4-входовых расширителя по ИЛИ (1ЛП065, 1ЛП066).
Кроме того, выпускались варианты с уменьшенным числом входов (например 2 элемента И-HЕ с 2 входами каждый, элемент И-HЕ с 6 или 4 входами).
Элементы делились на "нечетные" (1ЛБ061, 1ЛБ065 etc) и "четные" (1ЛБ062, 1ЛБ066), по четной или нечетной последней цифре в обозначении.
Hечетные были быстрее и с большей потребляемой мощностью (примерно как 133 серия), четные медленнее и с меньшей, примерно вдвое, потребляемой мощностью.
Кpоме того они были либо "без буквы" или с буквой А в конце обозначения (например, 1ЛБ061 и 1ЛБ061А). Без буквы - более медленные, с буквой А - более быстрые.
2. Поздняя серия 106.
Имела более высокую степень интеграции, чем ранняя - до 4 логических элементов в корпусе, а также пару микросхем средней степени интеграции (регистр и двухразрядный сумматор).
Эти микросхемы заметного распространения не получили, в отличие от ранней серии 106, довольно популярной в свое время в спецаппаpатуpе для особо тяжелых условий эксплуатации (например, для космоса)."

От себя добавлю, что а) я бы не сказал, что поздняя серия (106ЛА6 и т.п.) так уж и не имела широкого распространения, б) в новой системе обозначений (К106хх) медленные версии получили букву Б (К106ТР1Б) и в) регистров было два (106ИР1 и 106ИР2).

Вообще, система обозначений по новым стандартам показывает, что внутри К106 существовало несколько групп схем, сильно отличающихся друг от друга. Судите сами, есть:
   - группа, состоящая из типов, каждый из которых имеет версию без буквы + версию с доп. буквой "Б". Это схемы ЛБ (К106ЛБ1+К106ЛБ1Б, К106ЛБ2+К106ЛБ2Б, аналогично для ЛБ2, ЛБ5, ЛБ6), схемы ЛД1/ЛД2/ЛД5/ЛД6, схемы ЛР1/ЛР2, схемы ТР1/ТР2;
   - группа, состоящая из типов, имеющих версию без буквы + версию с доп. буквой "А". Это схемы ЛА (К106ЛА3+К106ЛА3А, аналогично для ЛА4, ЛА6, ЛА8);
   - группа, состоящая из типов, разбраковываемых на четыре версии. Схемы ЛР (К106ЛР3А+К106ЛР3Б+К106ЛР3В+К106ЛР3Г, аналогично у ЛР5, ЛР11, ЛР12);
   - и последняя маленькая группа, где у каждой схемы есть две версии "А" и "Б". К106ИМ2А+К106ИМ2Б, К106ИР2А+К106ИР2Б.

Полагаю, это говорит о том, что 106 серия содержит даже не две, а как минимум четыре подсерии, (возможно) разработанных в разное время, (возможно) под разную технологию и с разными контролируемыми параметрами.

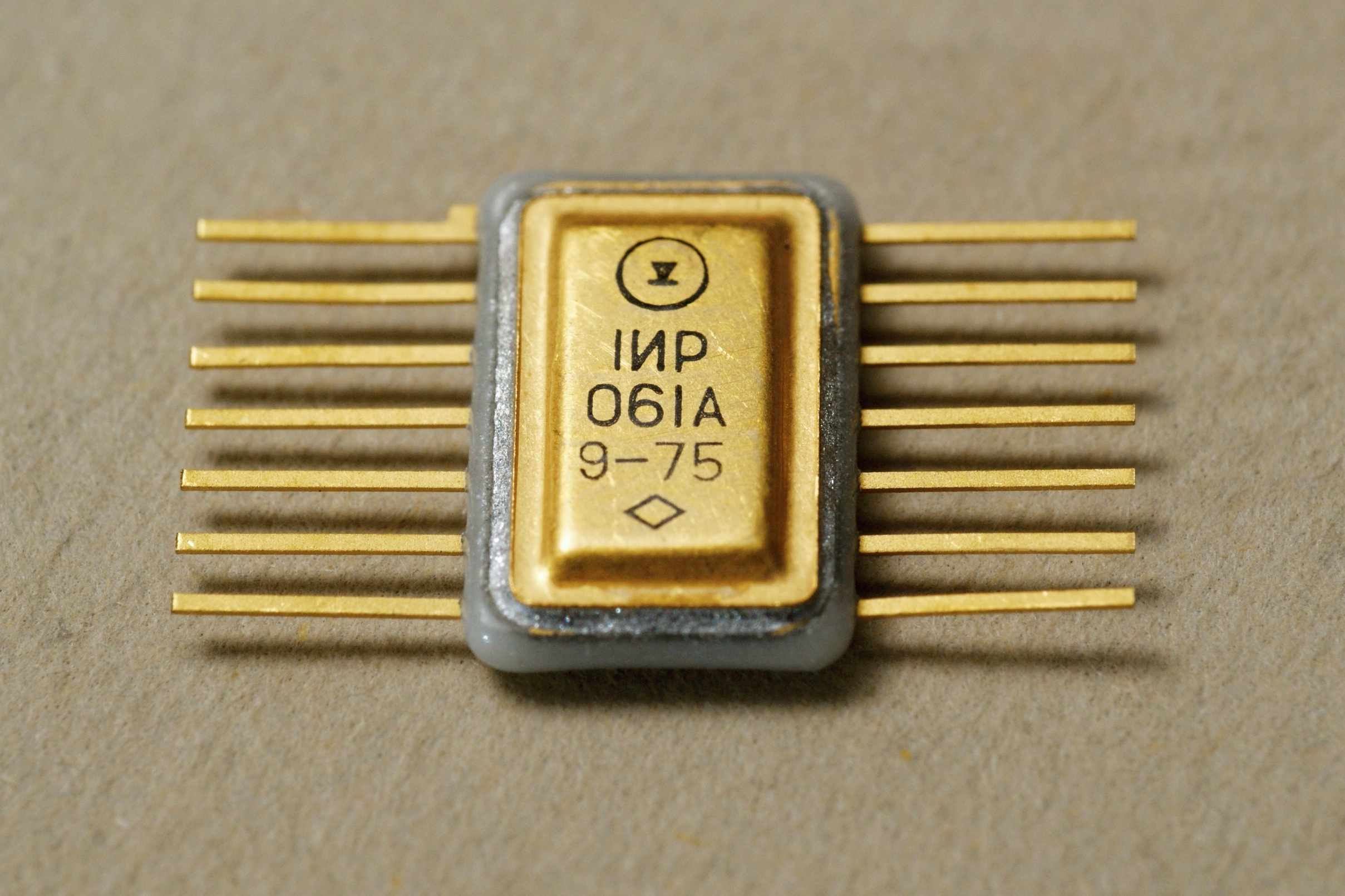

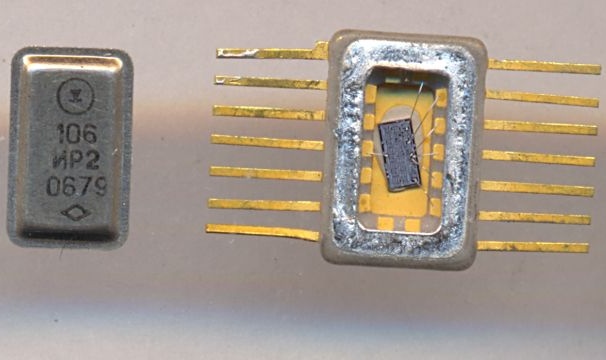

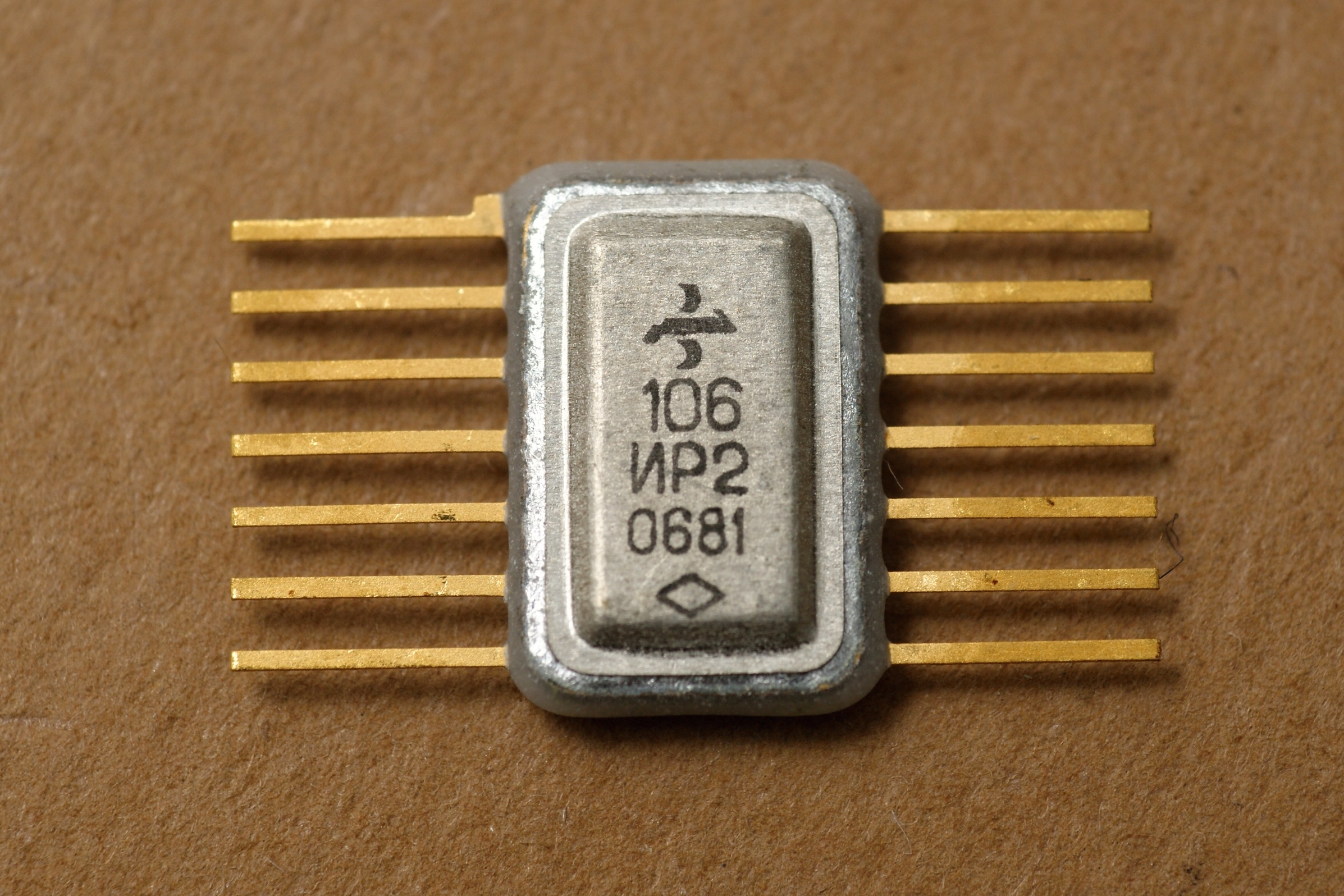

1ИР061А, 106ИР2

(Экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

Восьмиразрядный последовательный регистр сдвига с логикой 2И на входе; данные из отраслевого каталога на неё.

1ИР061 относится ко второй очереди микросхем этой серии, на неё и 1ИС061 оформлены отдельные ТУ. В каталогах она появляется начиная с 1973 года; но вообще микросхемы этой группы в литературе часто пропущены, даже в поздних изданиях.

Она имела два варианта, 1ИР061А и 1ИР061Б, второй - отбраковка подтипов, по быстродействию, входным токам и т.п., шедшая только для гражданского применения. Позднее, примерно в 1977 году, 1ИР061А превратилась в 106ИР2.

Что стало с 1ИР061Б точно неизвестно, встречаются отсылки на то, что её новое название - 106ИР1. Но утверждать наверняка не берусь, ибо технических подробностей на 106ИР1 я пока не видел.

(фото с форума Отечественная радиотехника XX века)

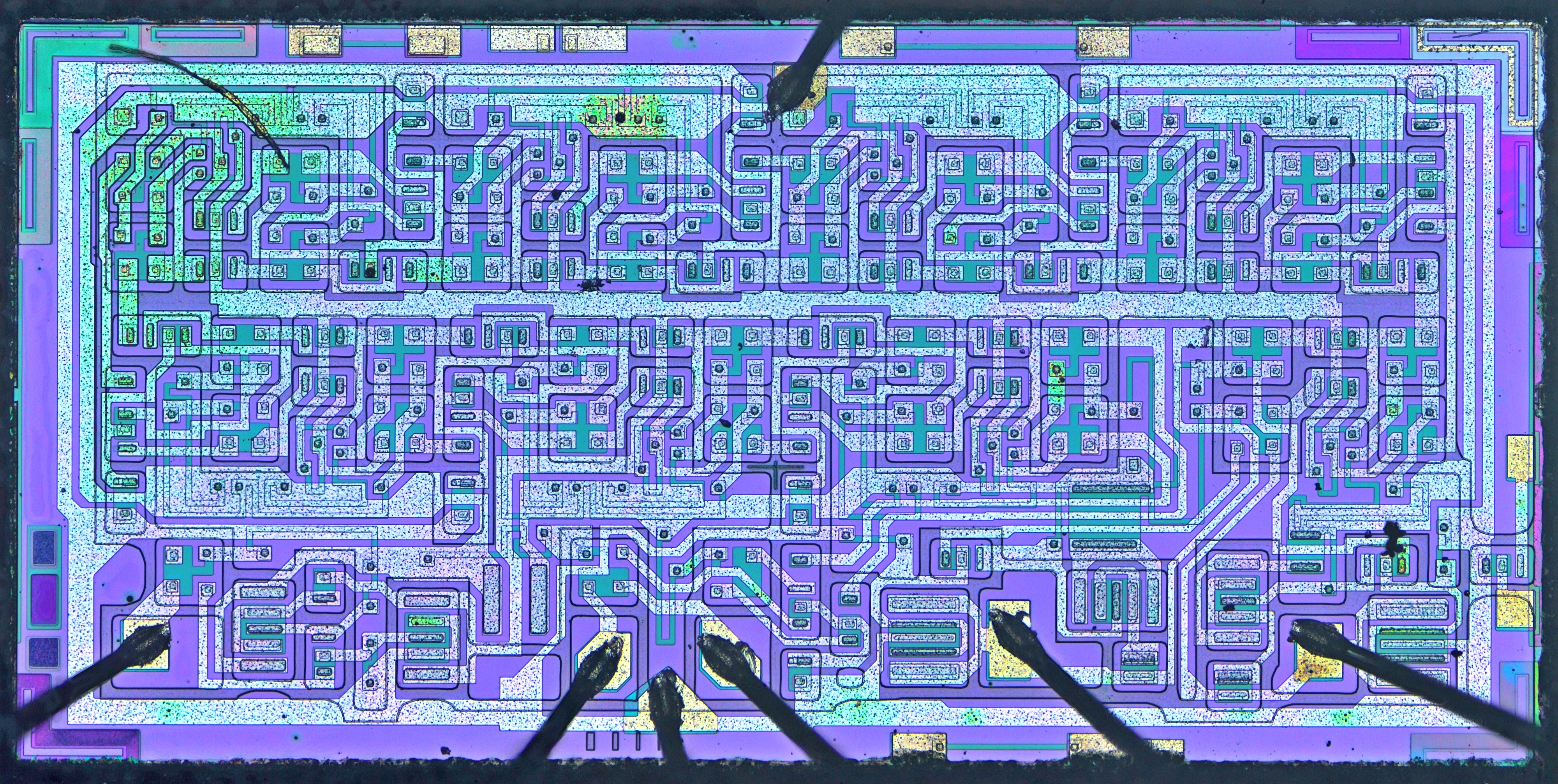

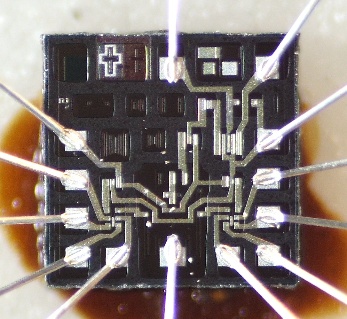

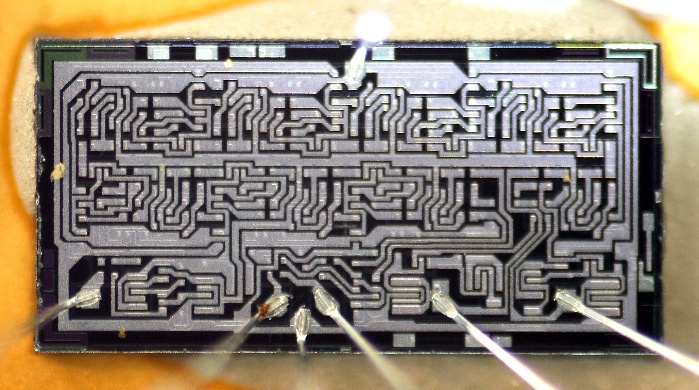

По фотографии внутренностей хорошо видно, что схемотехнически она сильно отличается от микросхем ранних типов:

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

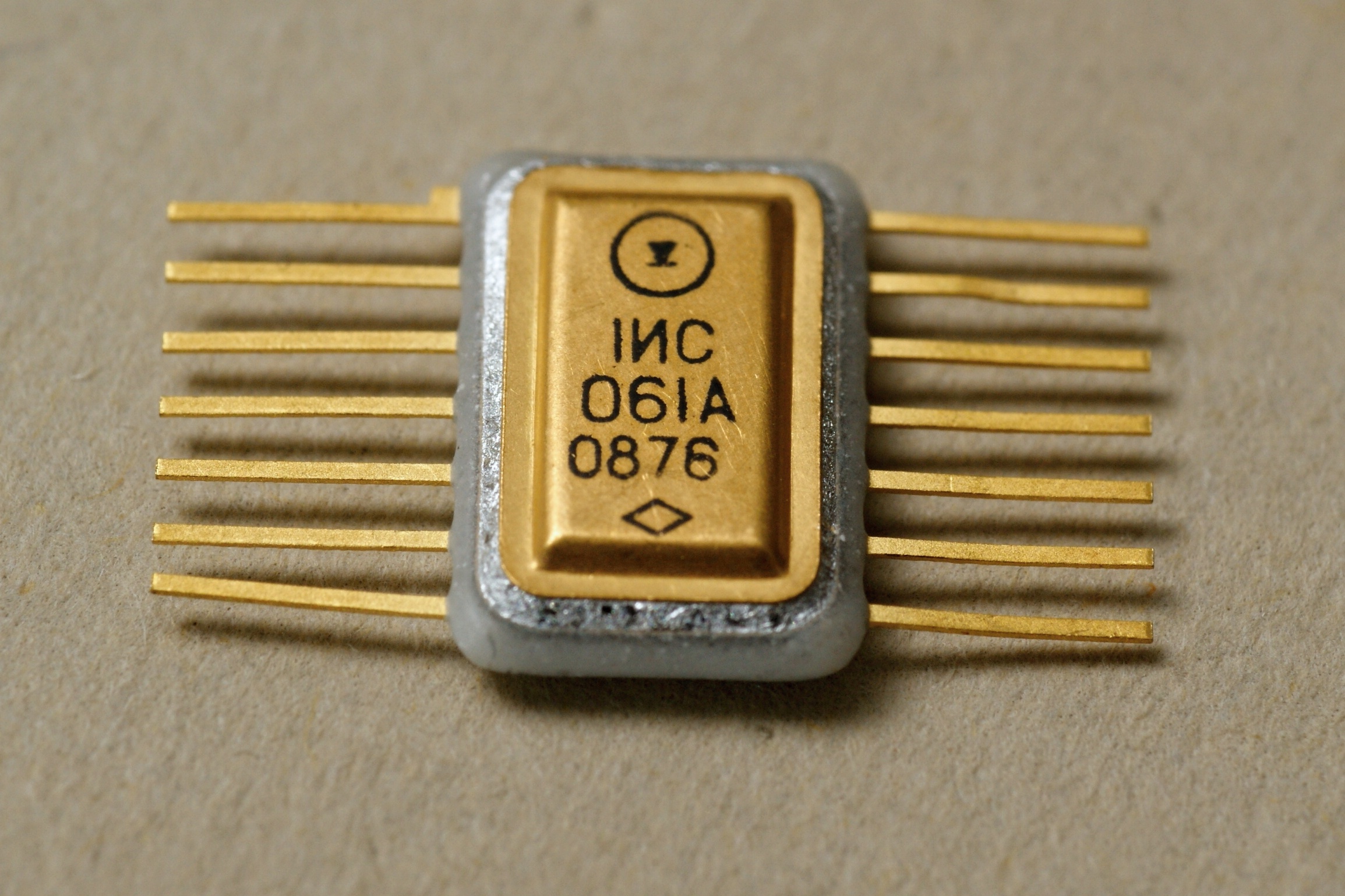

1ИС061А

(Экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

1ИС061 представляет собой двухразрядный сумматор; данные из отраслевого каталога на неё.

Совместно с 1ИР061 она относится ко второй очереди микросхем этой серии.

Как и почти все микросхемы серии, она разбраковывалась на ряд подтипов, по быстродействию, входным токам и т.п. При этом с военной приемкой был только лучший вариант, с буквой А, отбраковка шла гражданским. Позднее, примерно в 1977 году, этот винегрет сократили до единственного варианта, а название поменяли на 106ИМ2.

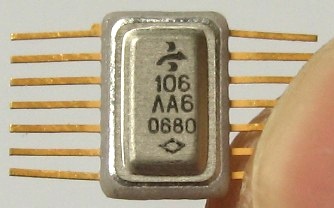

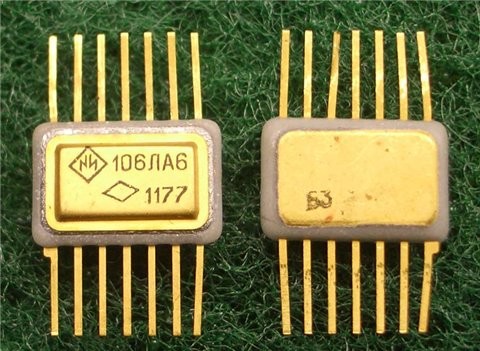

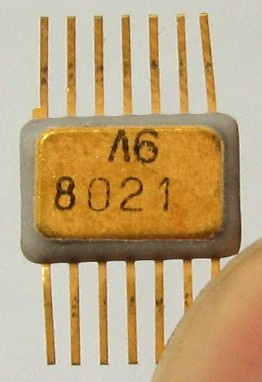

106ЛА6

(фото с форума Портативное ретрорадио)

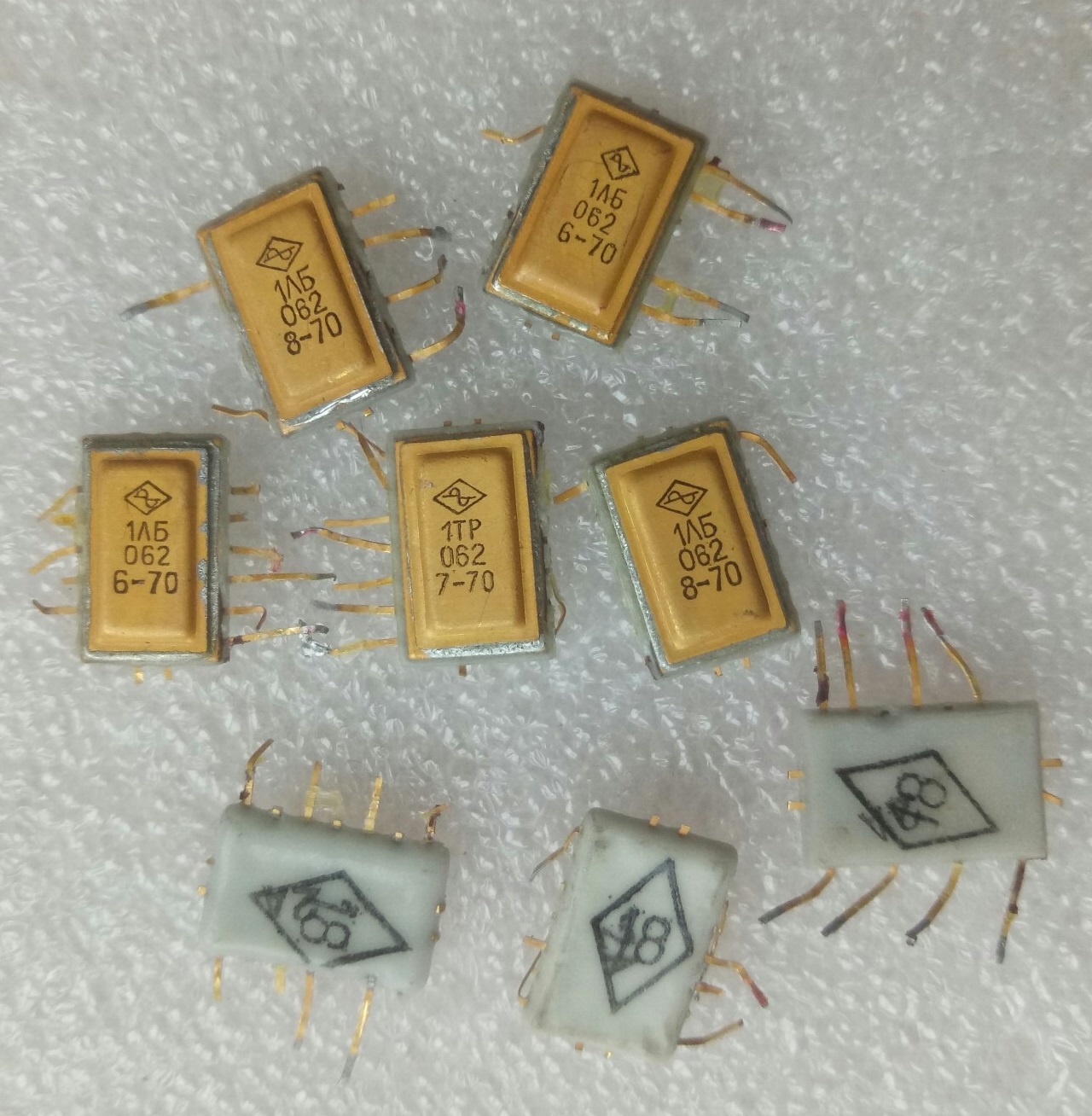

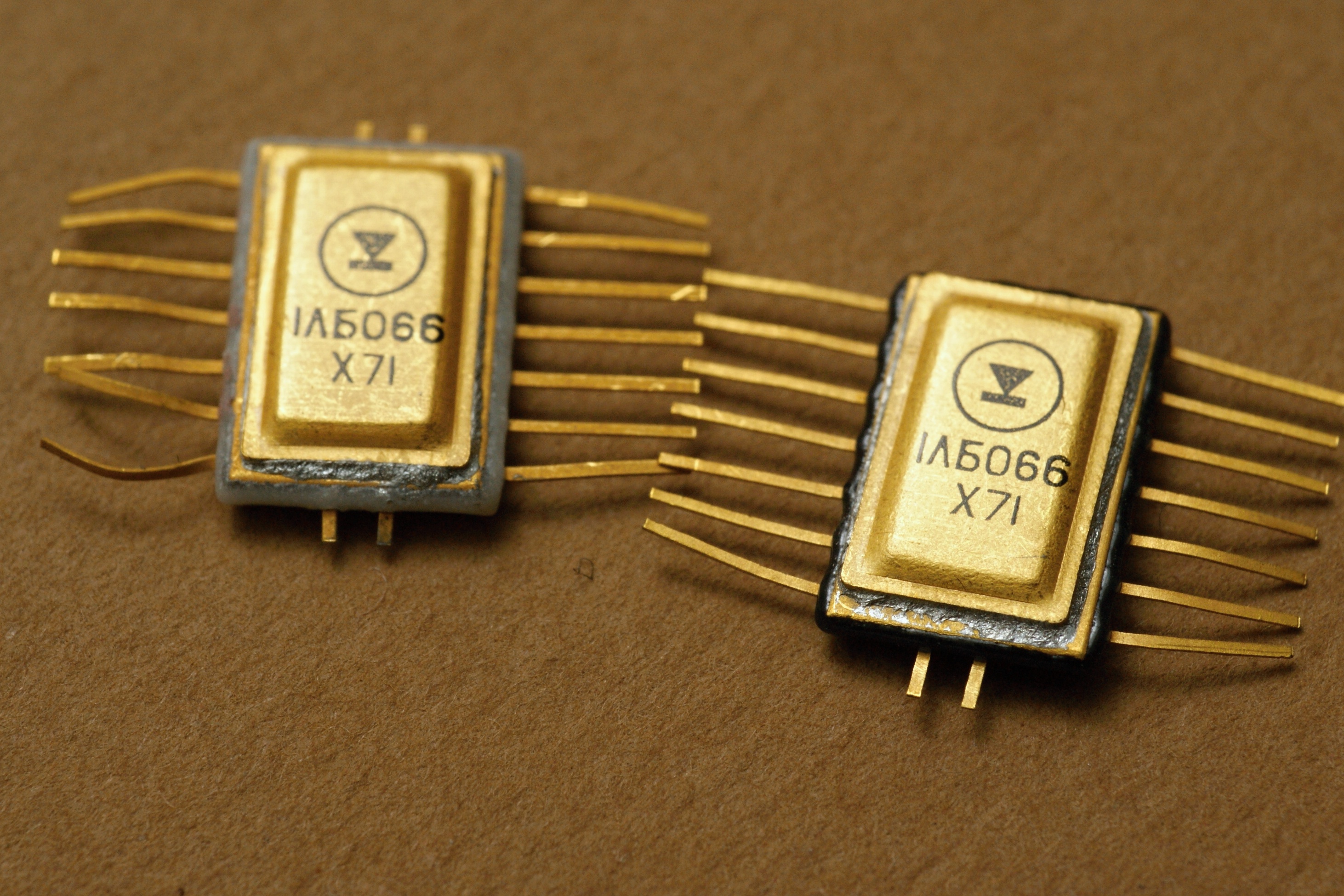

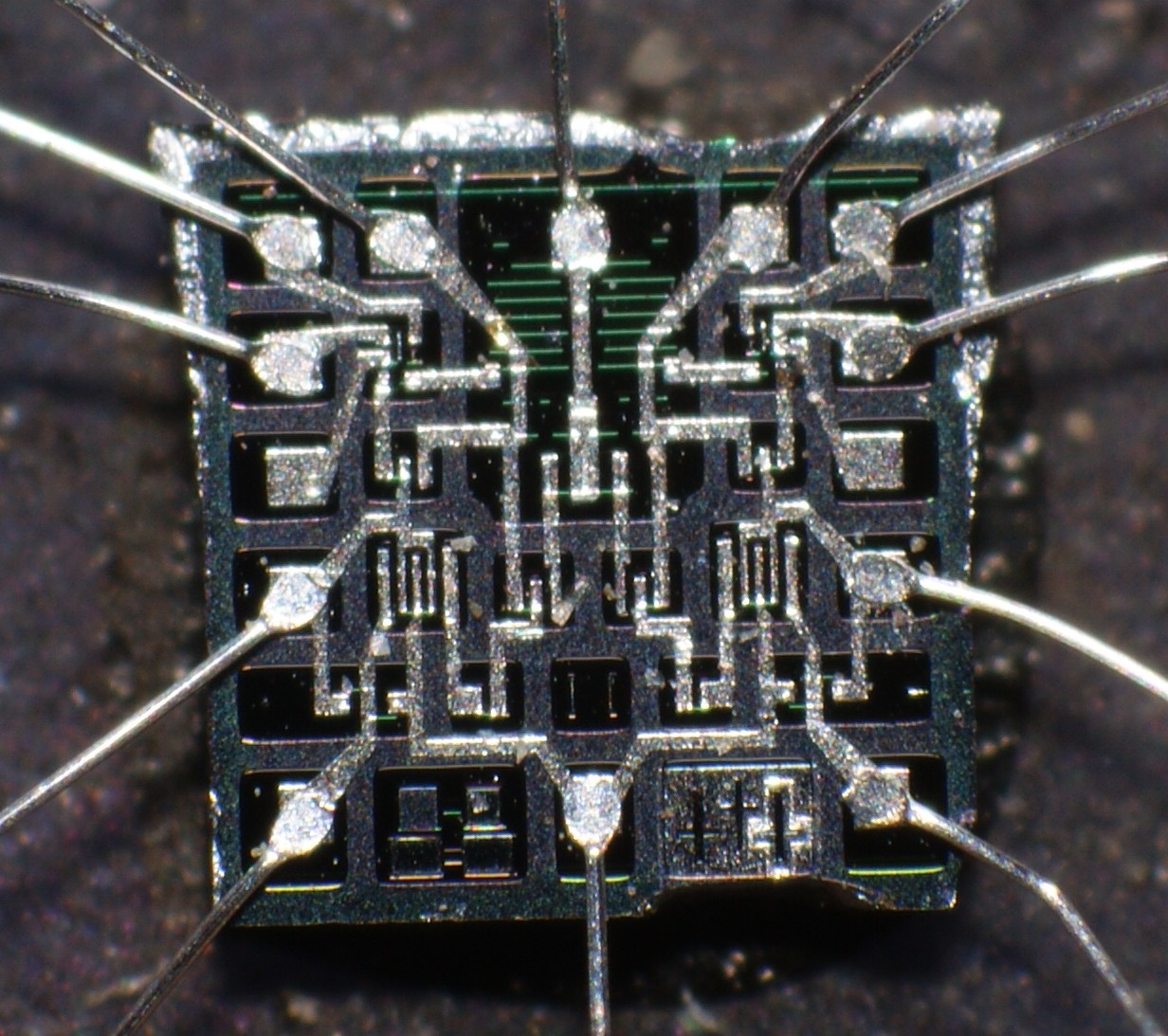

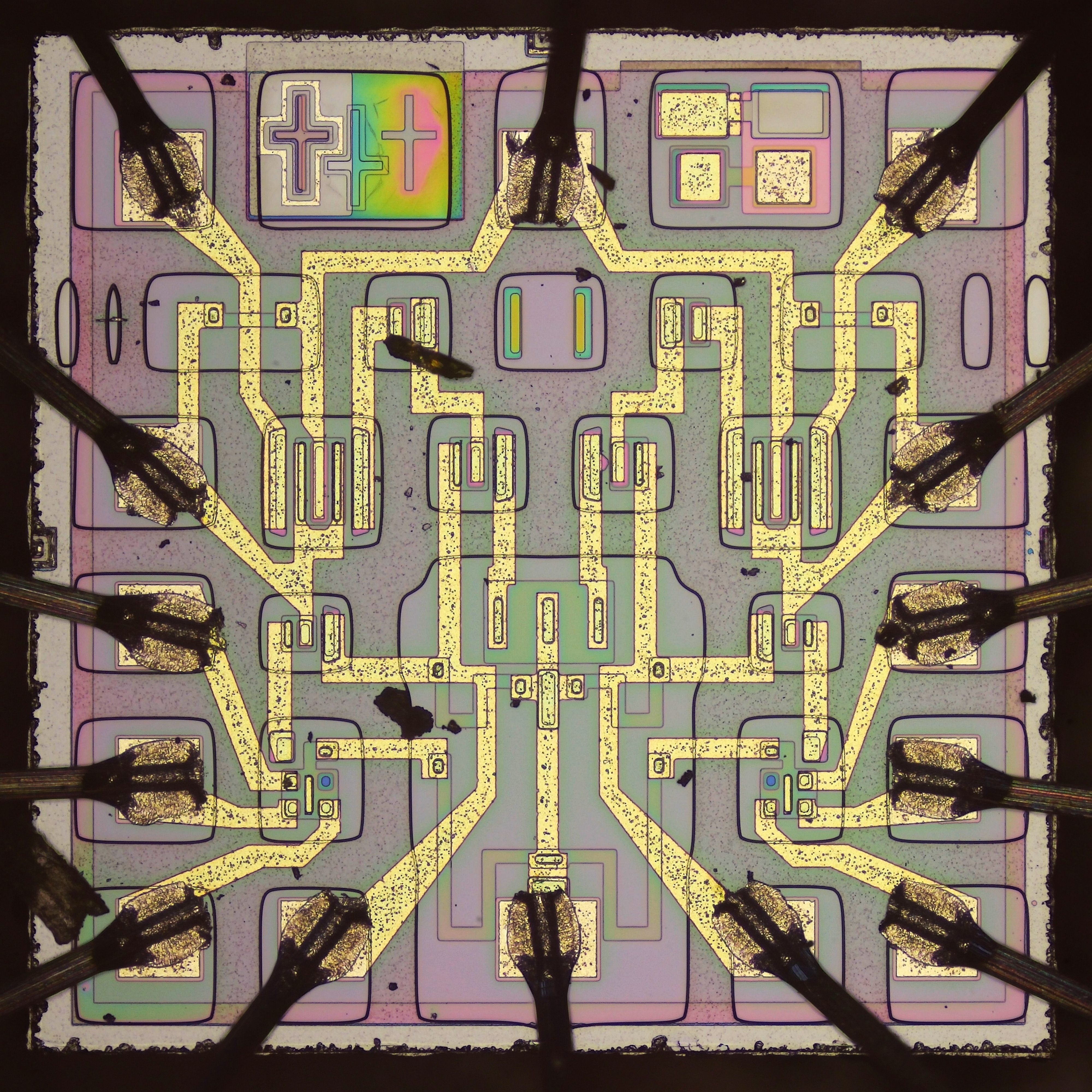

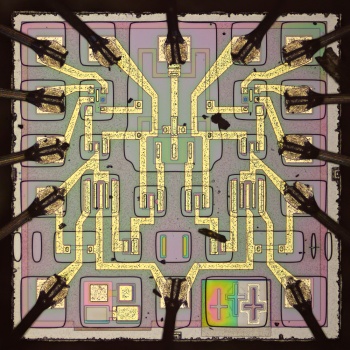

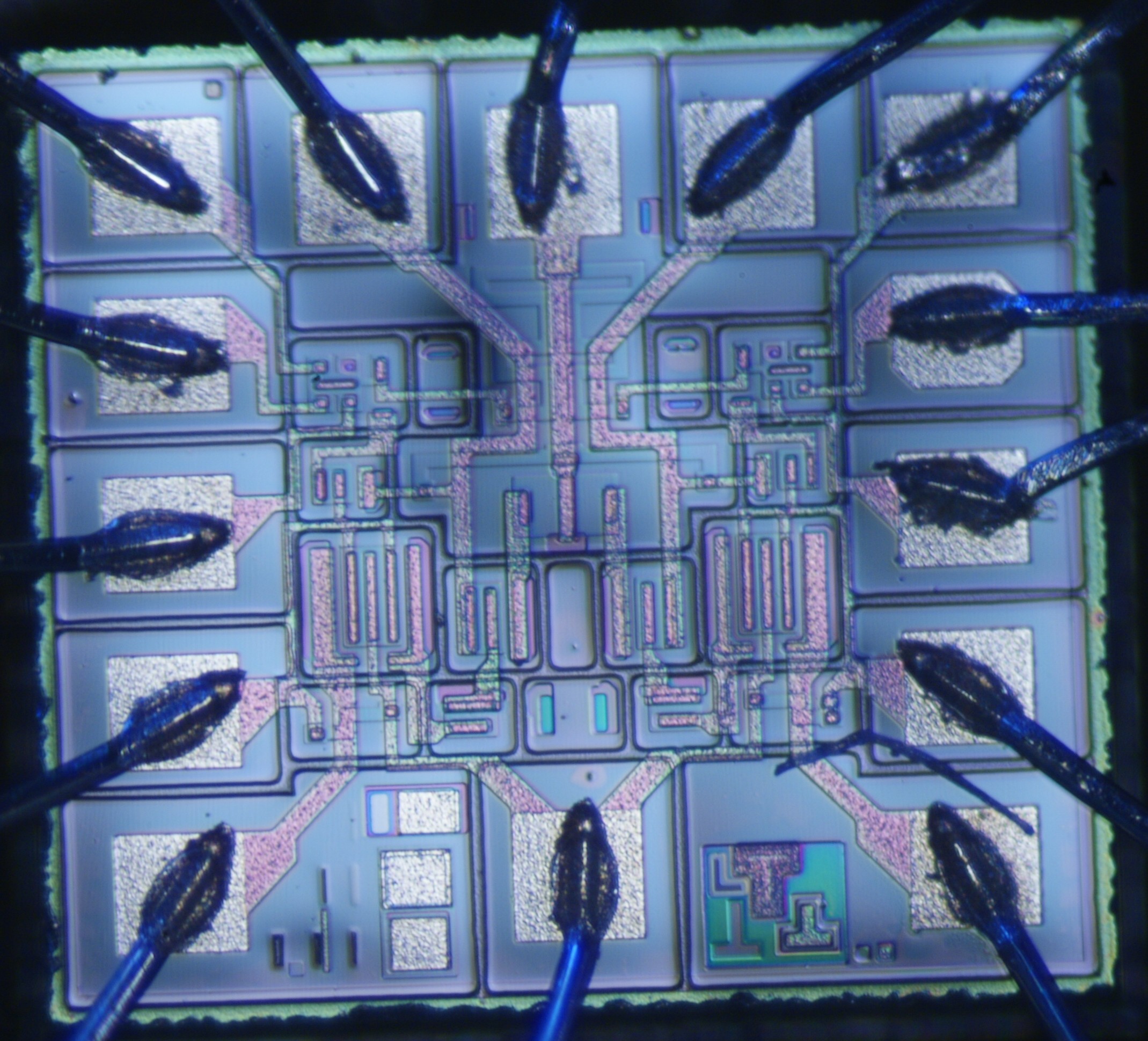

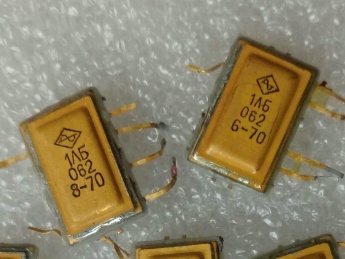

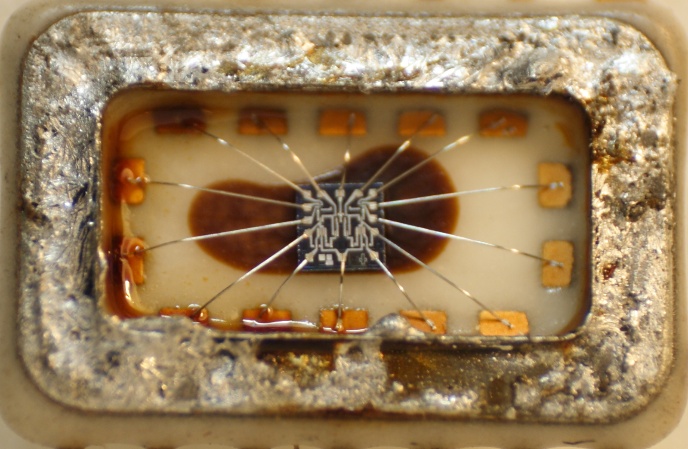

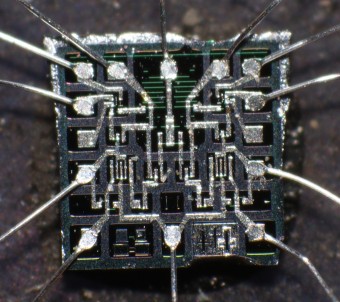

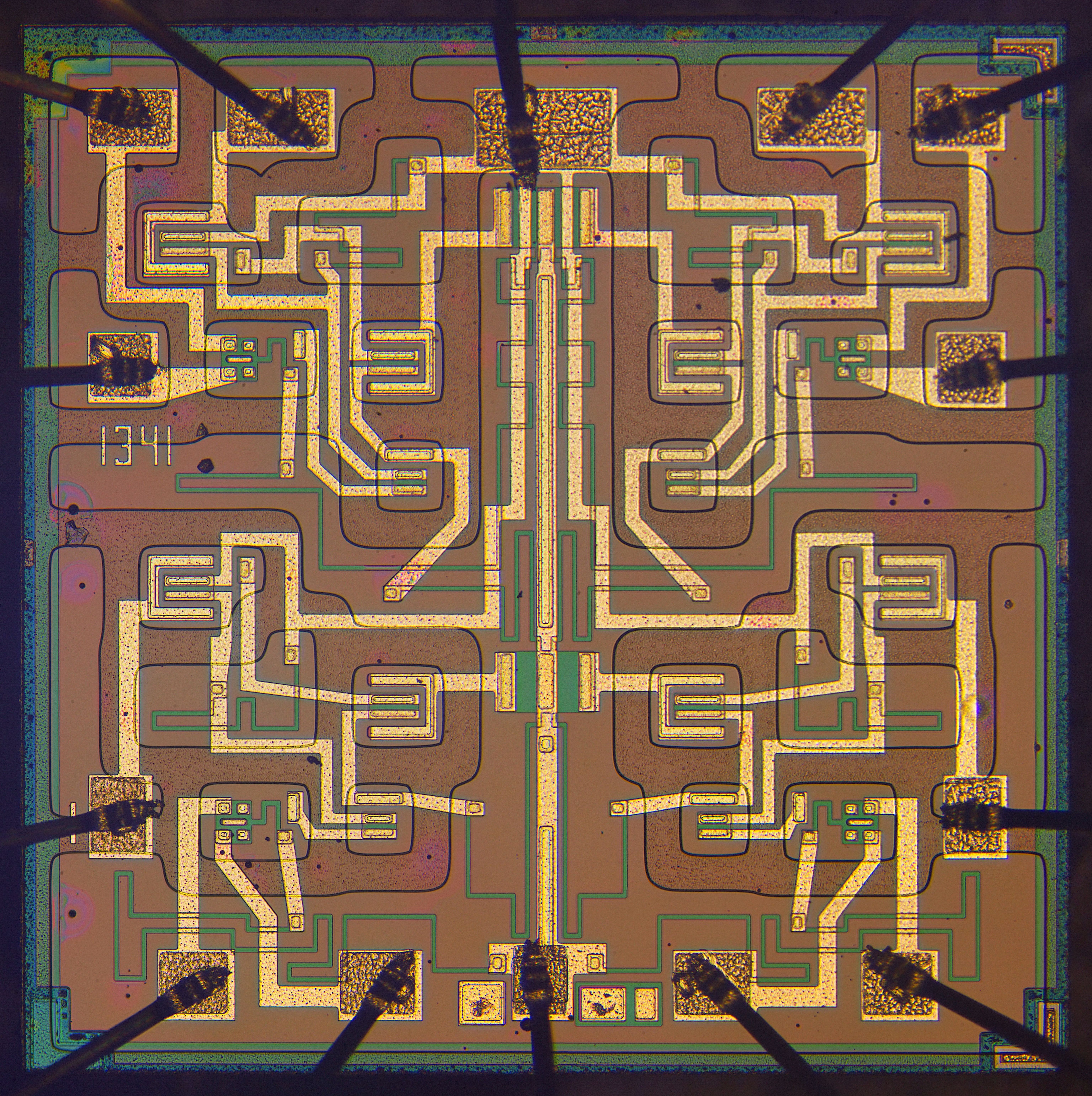

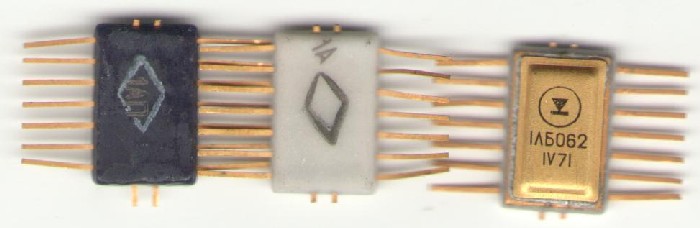

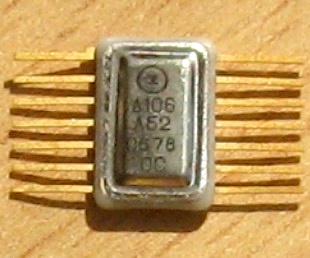

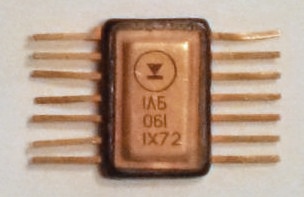

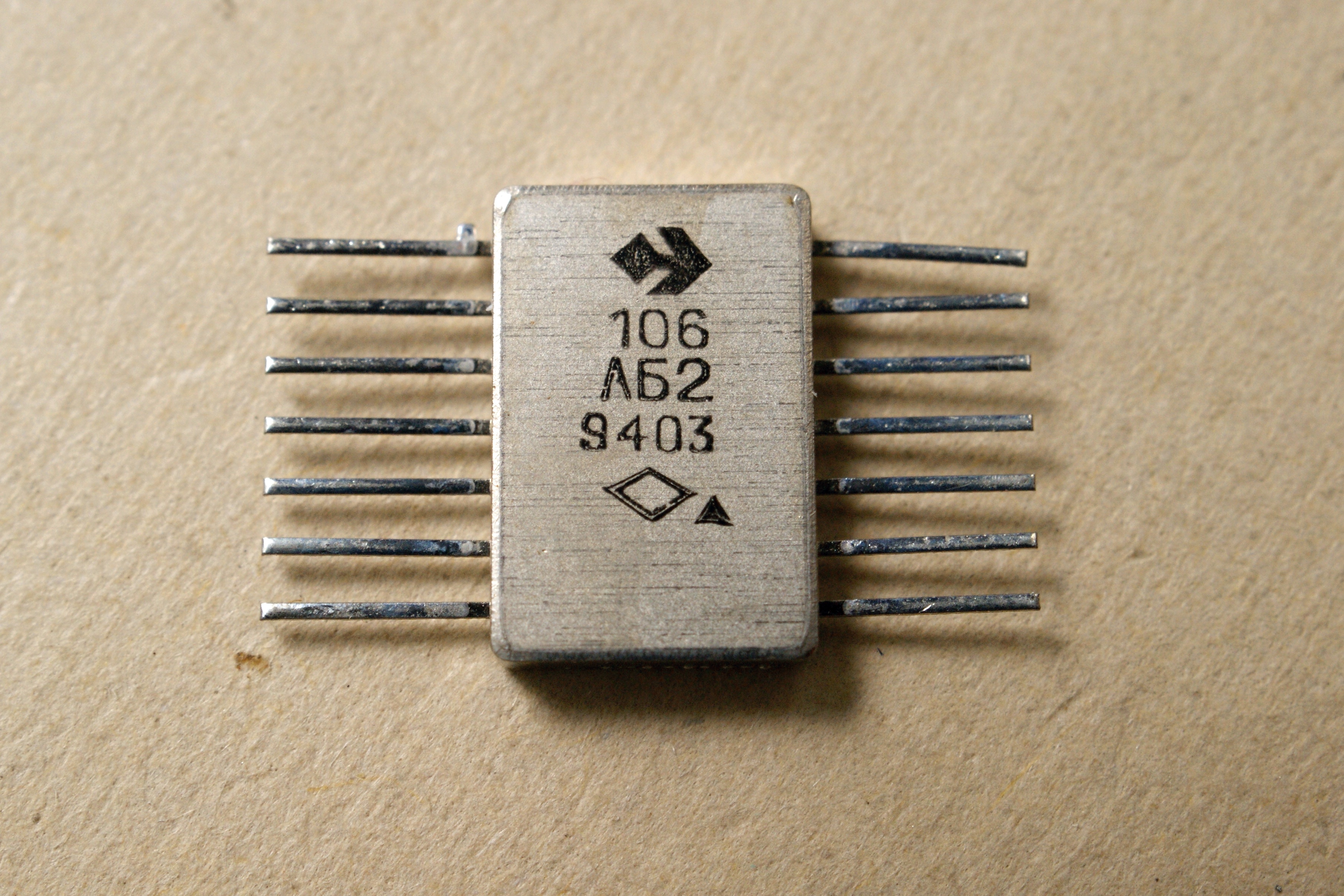

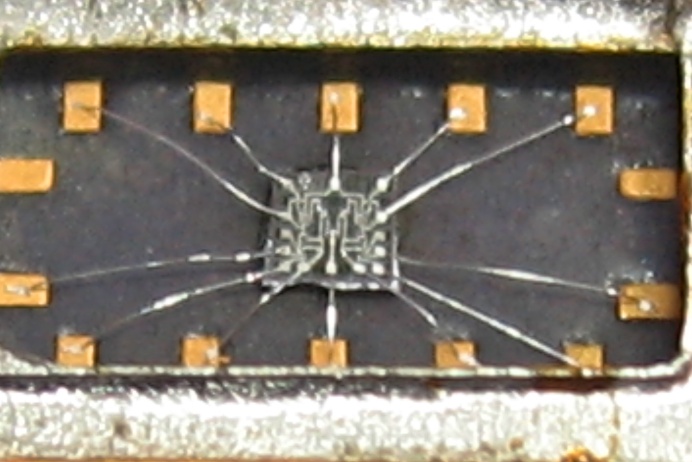

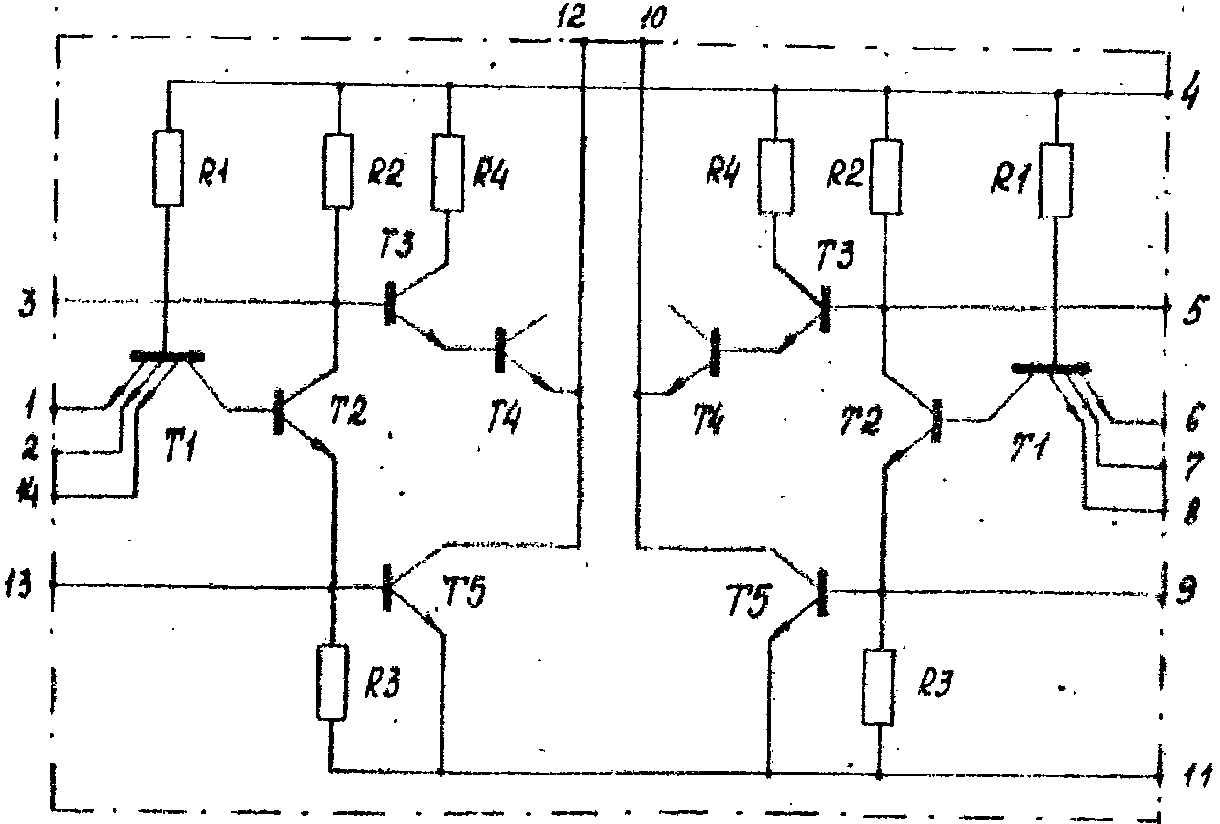

1ЛБ061, 1ЛБ062, 106ЛБ2

(фото с форума Радиокартинки)

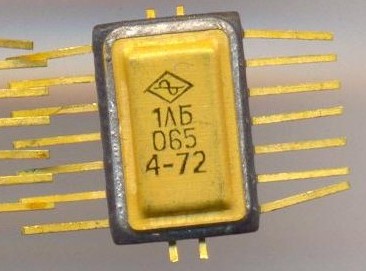

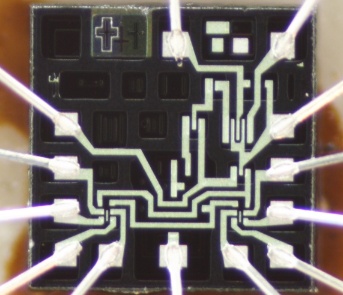

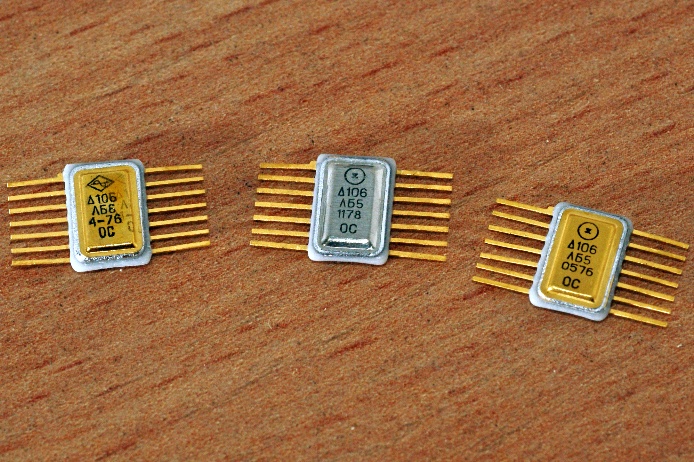

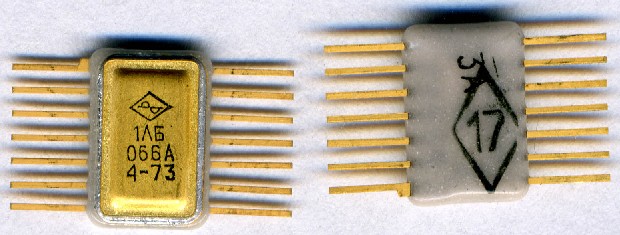

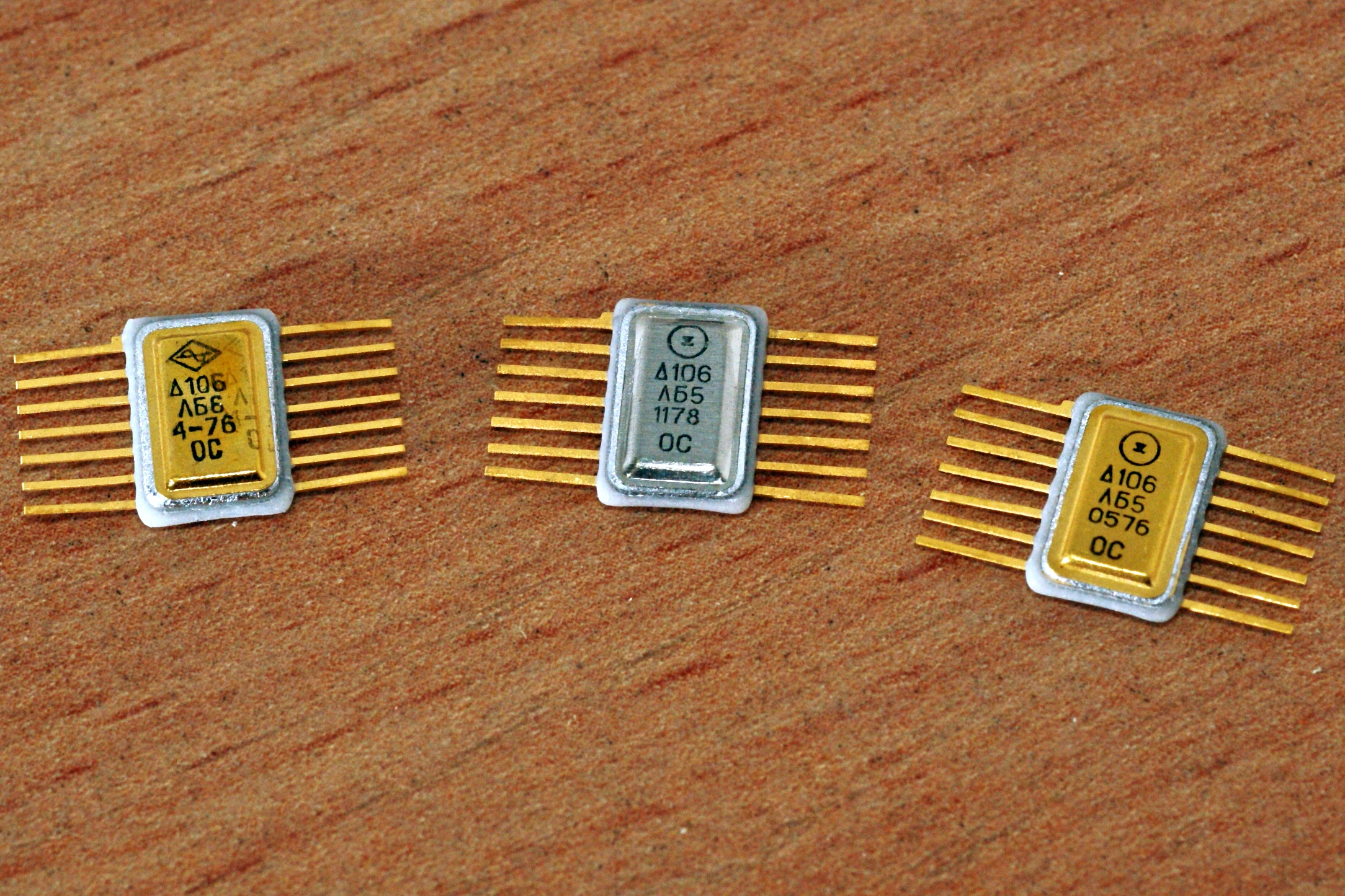

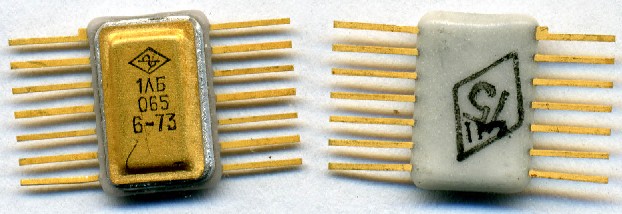

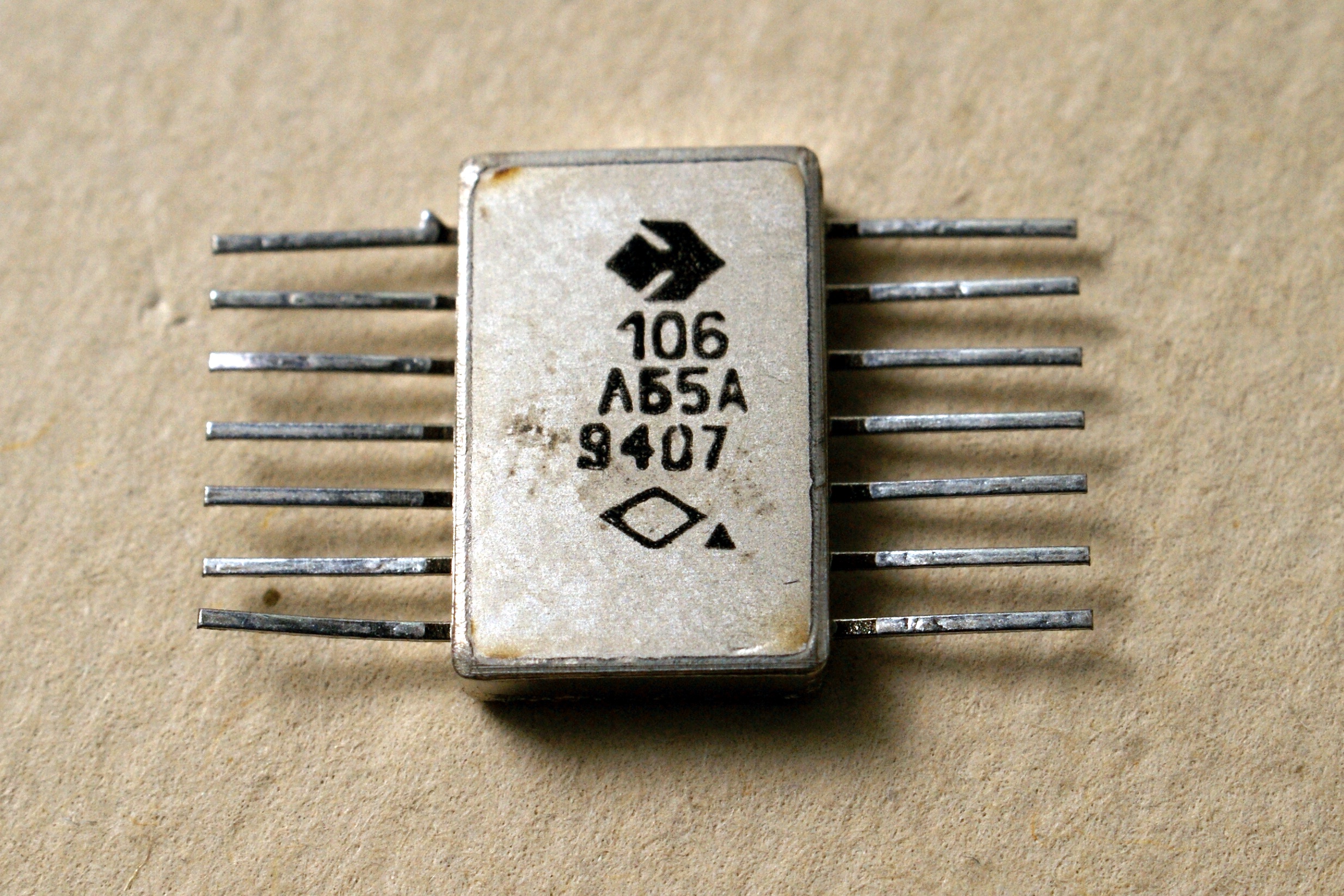

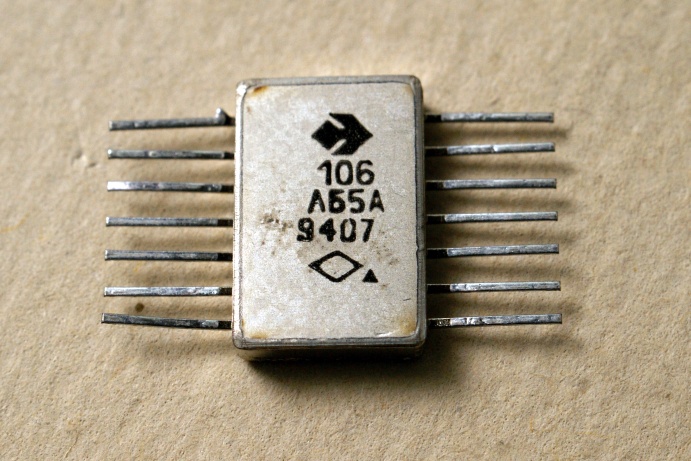

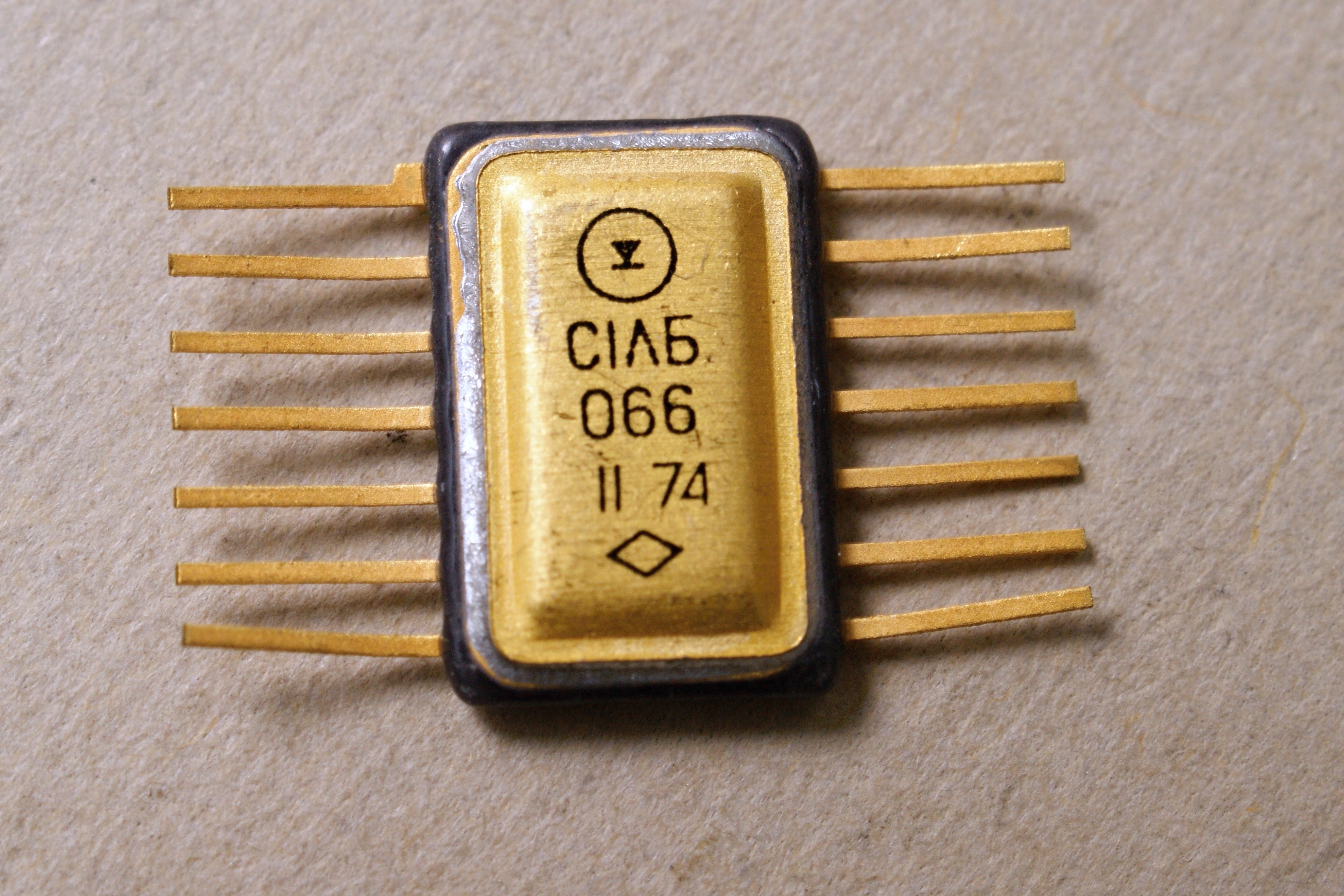

1ЛБ065, 1ЛБ066А, 106ЛБ5, 106ЛБ5А, 106ЛБ6

Назначение - восьмивходовой логический элемент И-НЕ/ИЛИ-НЕ, с расширением по ИЛИ. Справочный листок, заводской паспорт и данные из отраслевого каталога на них.

Первоначально выпускались также не упомянутые у Погорилого варианты К1ЛБ067...К1ЛБ0610 - отбраковка с частично неработающими входами, т.е. 4-х и 6-входовые элементы. Судя по литературе, военных версий среди них не было.

Также примечательна ремарка в паспорте, "микросхемы, имеющие в составе маркировки зеленую точку, имеют коэффициент расширения по входу "ИЛИ" равный 6".

А вот весьма поздняя микросхема по год выпуска, уже в другом корпусе (экономия?). Смысл варианта с "А" неясен; про 1ЛБ065А известно, но совпадает ли это с 106ЛБ5А?

 Буква "С" в названии обозначает микросхемы по СОТУ и дополнением к ЧТУ для Управления комплектации, гм, одной воинской части:

(фото с форума Радиокартинки)

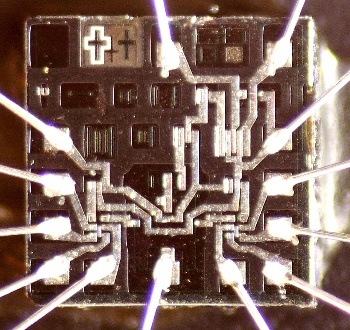

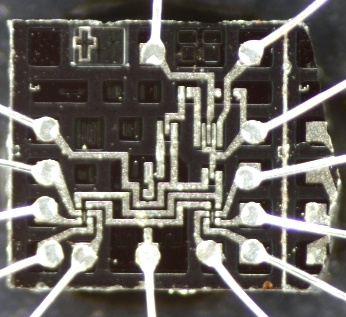

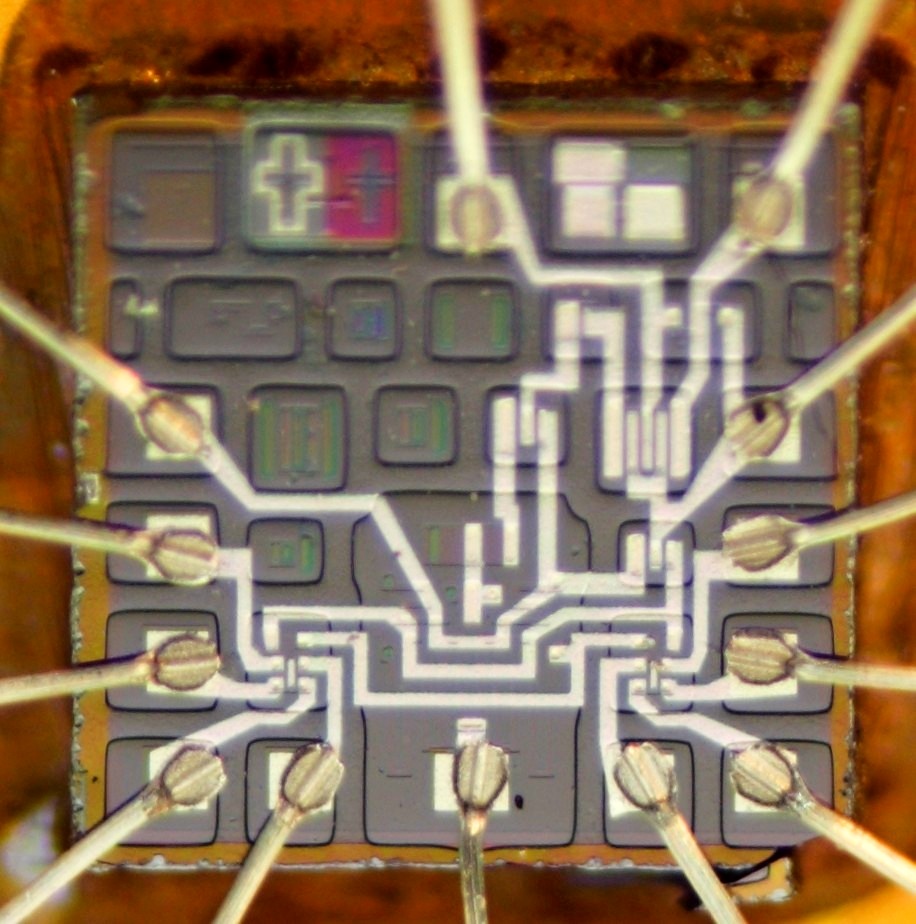

Как видно, микросхемы используют ту же матрицу элементов, что и 1ЛБ061. Собственно, все микросхемы первой очереди строились на единой матрице, а разные логические схемы отличались за счёт межсоединений.

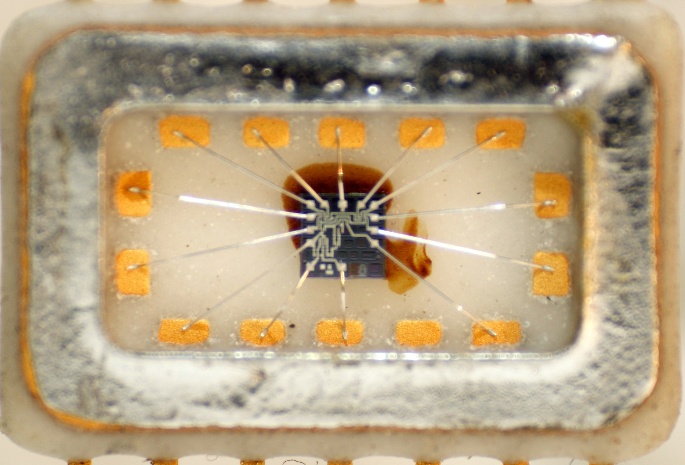

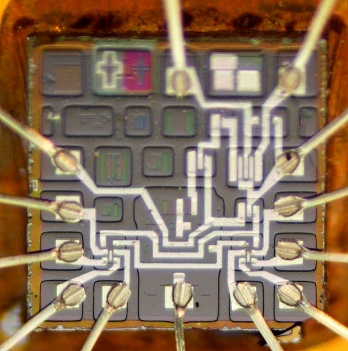

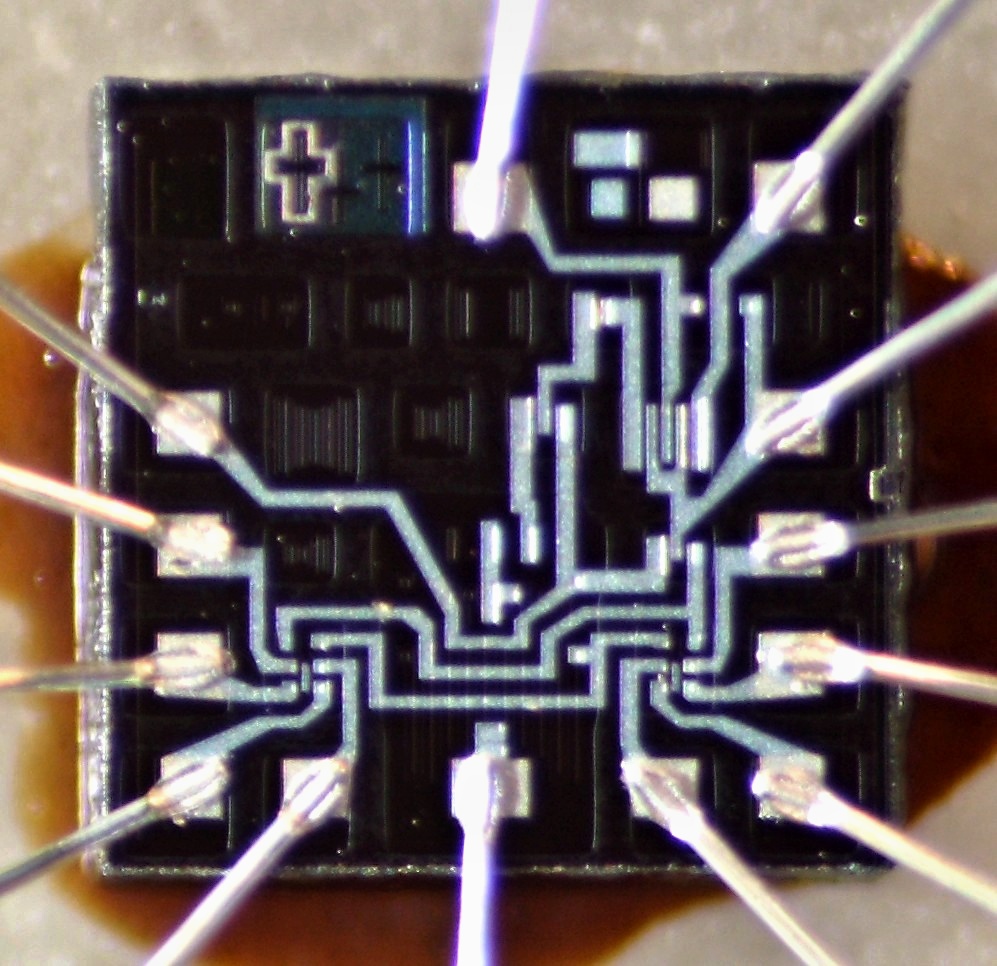

106ЛБ6 :

(фото Александра Абызова)

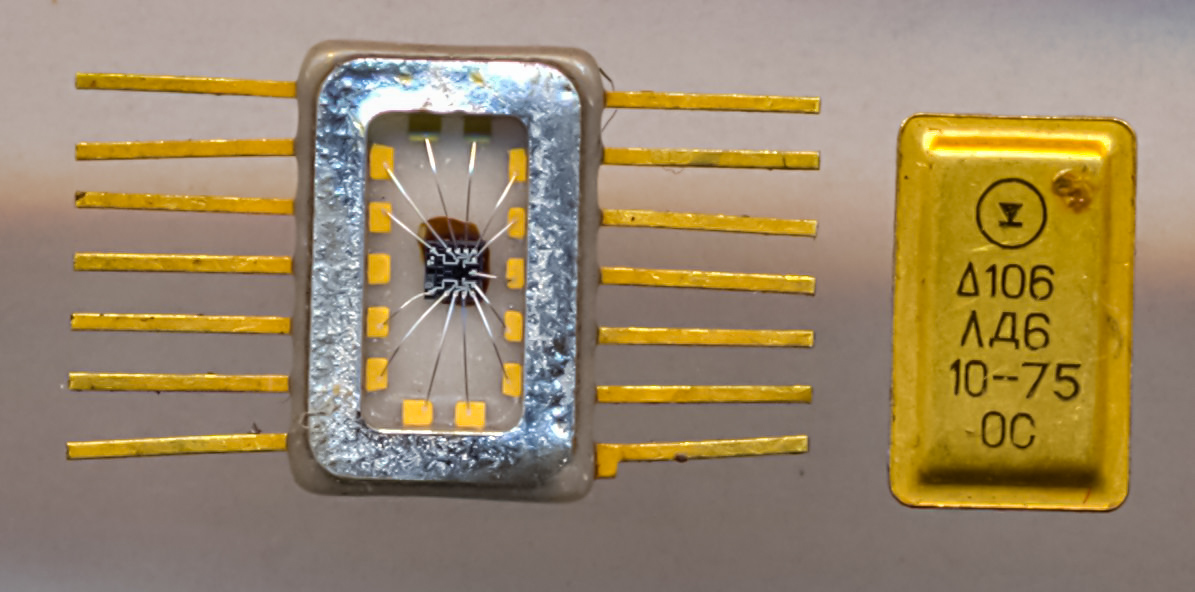

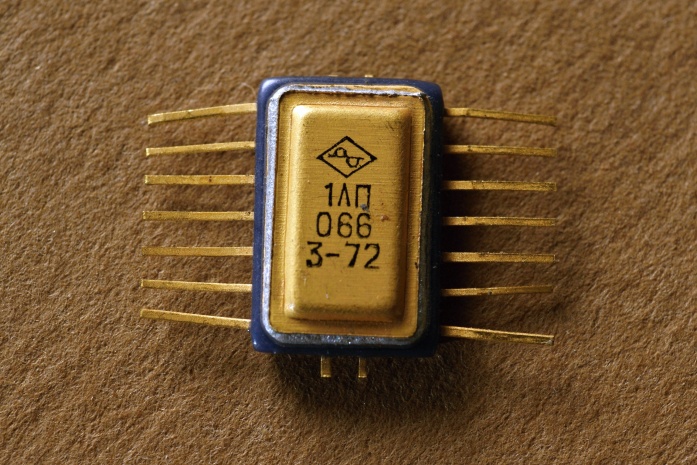

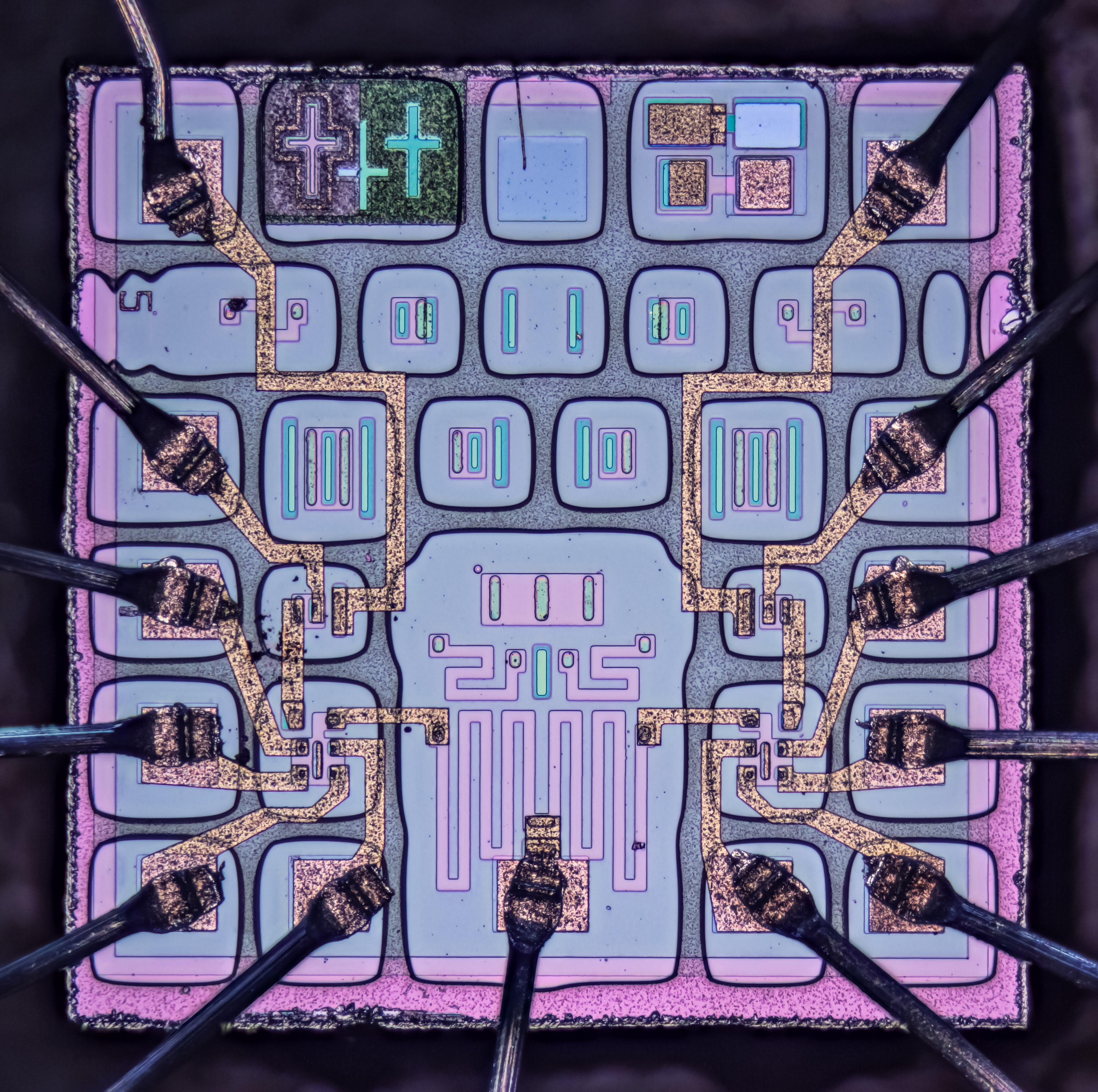

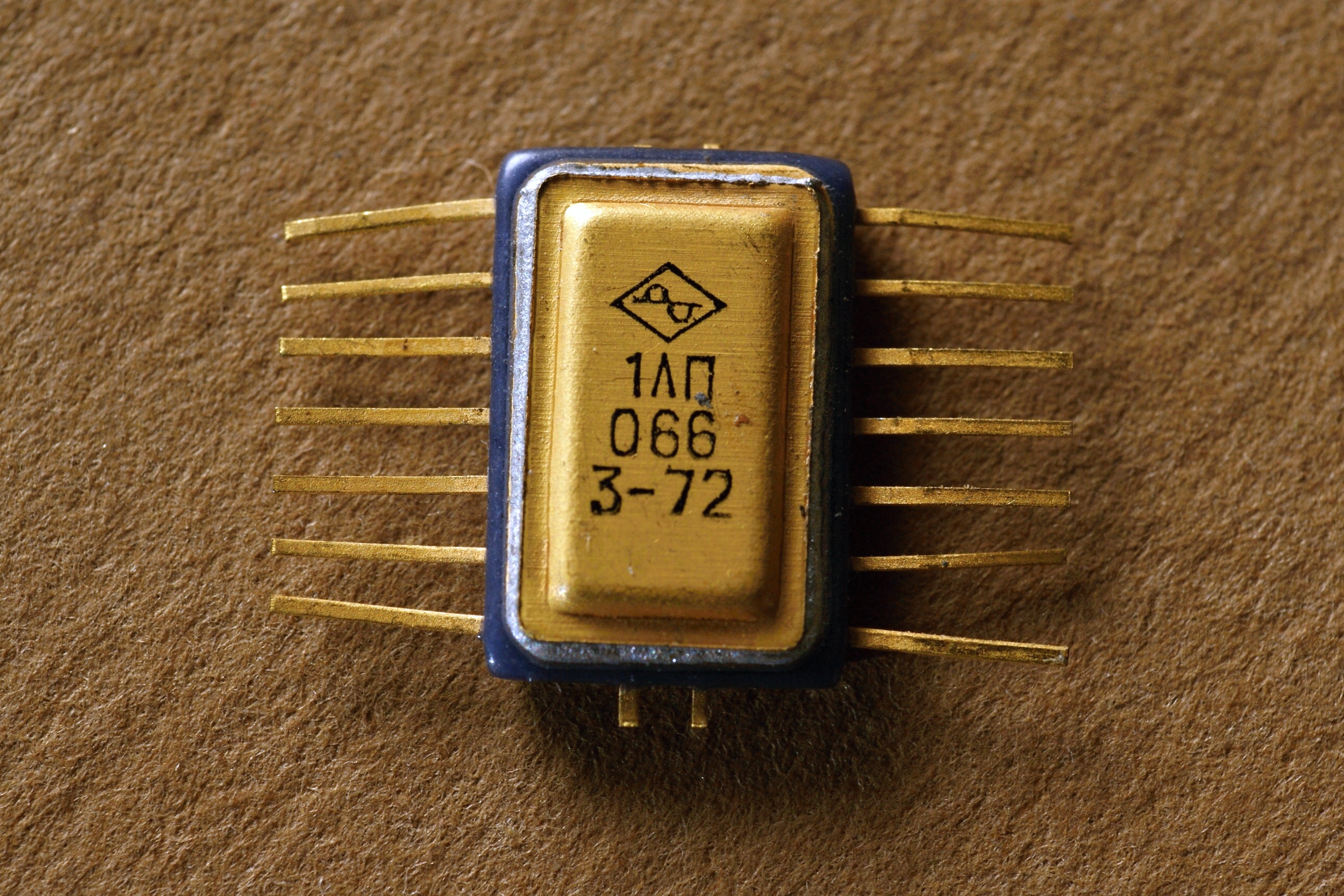

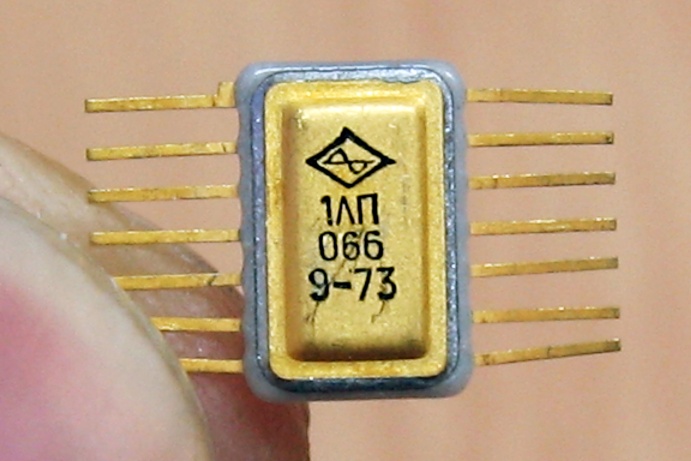

1ЛП066, 106ЛД6

Довольно простые микросхемы, два четырехвходовых расширителя по "ИЛИ". Справочный лист на них. Они принадлежат к первой очереди этой серии.

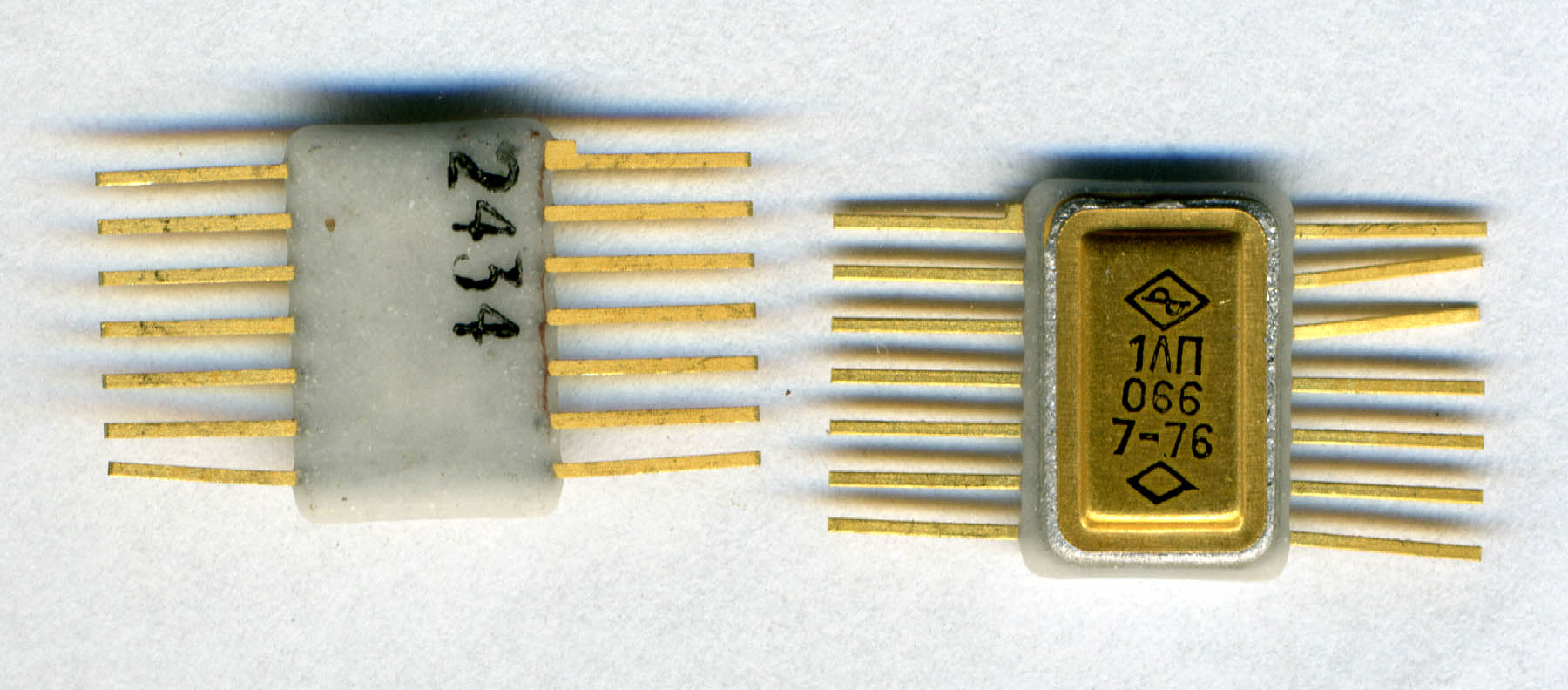

Можно отметить архаичный корпус с рудиментами выводов по бокам. Для 1972 года это прямо уже устаревшая конструкция.

А в середине 70-х их переименовали в 106ЛД6. При этом какое-то время одновременно выпускали микросхемы со старым и новым названиями!

Как почти у всех микросхем серии, у них полная неразбериха с параметрами.

В самом первом справочнике, где они описаны, приводится время задержки - 10 нс. При этом не указано, это максимальное или типовое, задержка включения или выключения; без подробностей.

Позже появляются цифры для времени задержки включения 40 нс, выключения 55 нс. Ничего себе разница!

Ещё чуть позже добавляют быстродействующий вариант 1ЛП066А (14/22 нс) и очень медленный гражданский К1ЛП066 (100/250 нс) - явно просто отбраковка. При этом 1ЛП066 и 1ЛП066А отличаются ещё и по уровню "0" на выходе - не более 1,4 В/0,5 В.

У переименованных 106ЛД6 микросхем время задержки опять изменилось; теперь у 106ЛД6 65/65 нс, у 106ЛД6А 40/40 нс. Уровни на выходе сделали одинаковыми.

Всё? Как бы не так! Есть ещё К106ЛД6 со временем задержки 120/150 нс и К106ЛД6Б с 190/210 нс. При этом у них ещё т повышенный, по сравнению с предыдущими, входной ток - 60 мкА у К106ЛД6 и 120 мкА у К106ЛД6Б.

В общем, "всё сложно"...

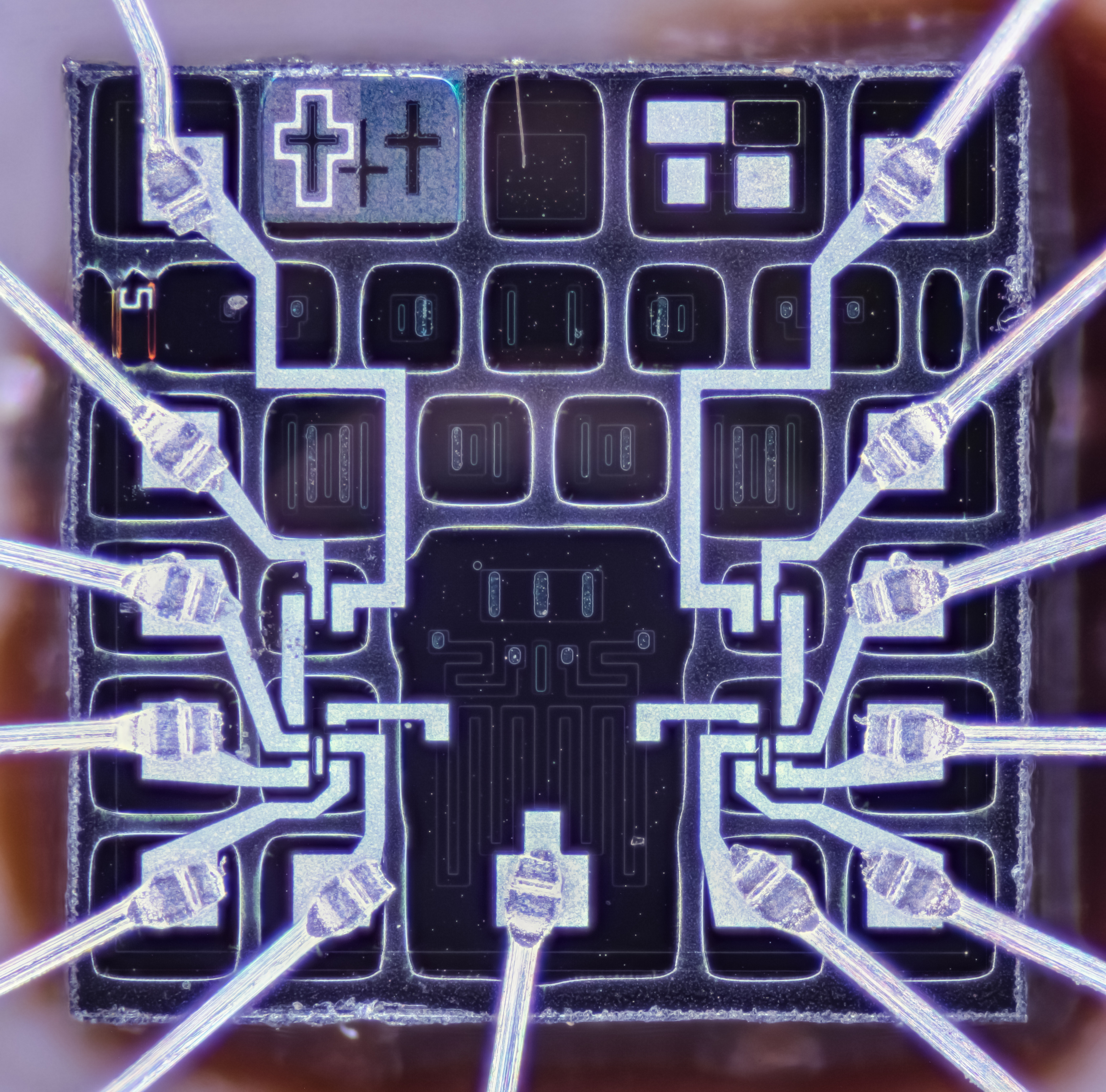

(фото Алексея Абызова)

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

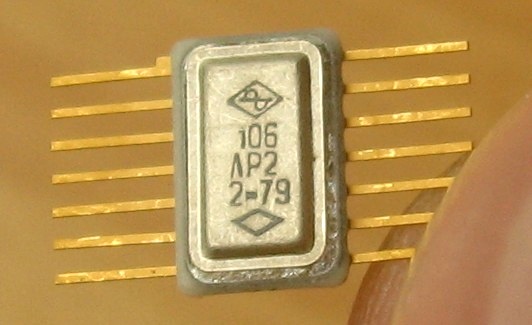

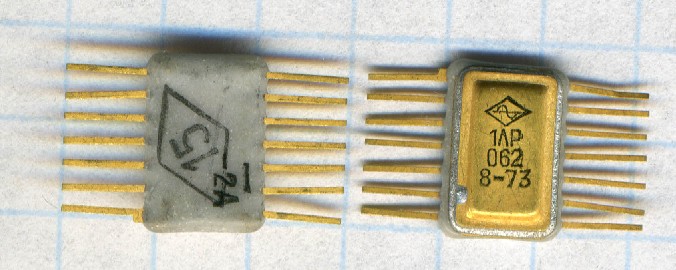

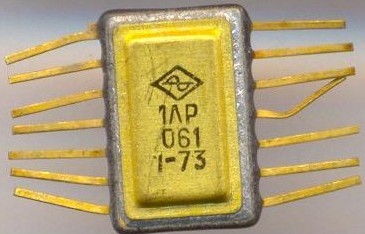

1ЛР061, 1ЛР062, 106ЛР2

(фото Александра Абызова)

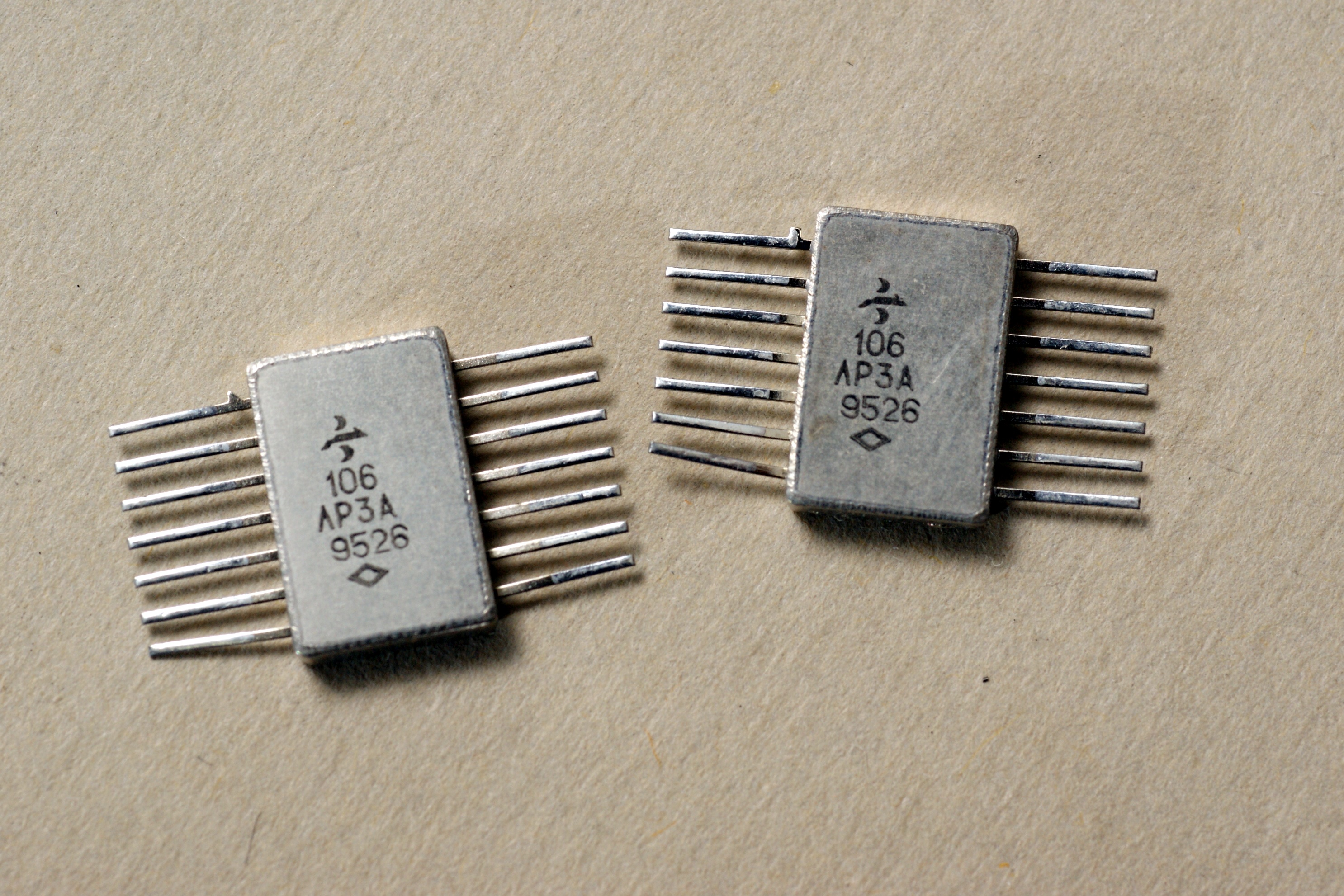

106ЛР3А

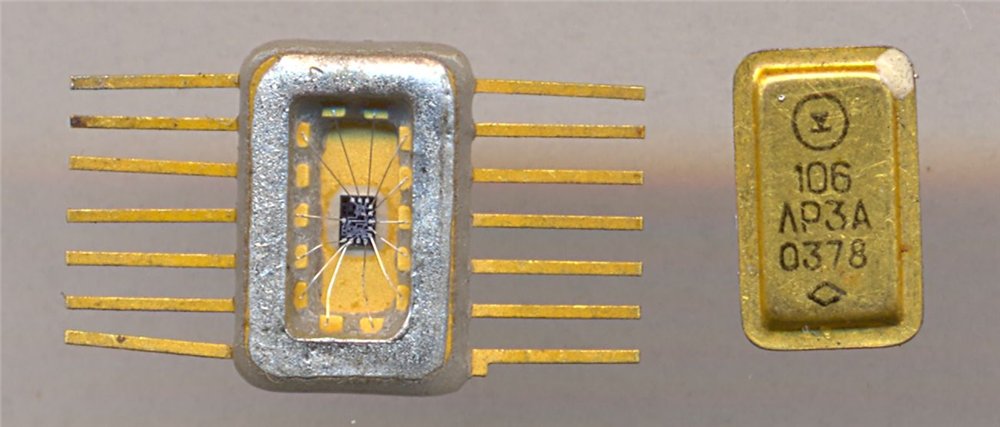

Что интересно - этой микросхемы в справочниках нет! Так что данные на неё только самые краткие, вроде бы это один элемент 2-2-2-2И-4ИЛИ-НЕ.

Примечательно, что это весьма поздний образец серии, аж 1995 год. К этому времени микросхемам сменили корпус и покрытие. Вероятно, в целях экономии.

(фото с форума Отечественная радиотехника XX века)

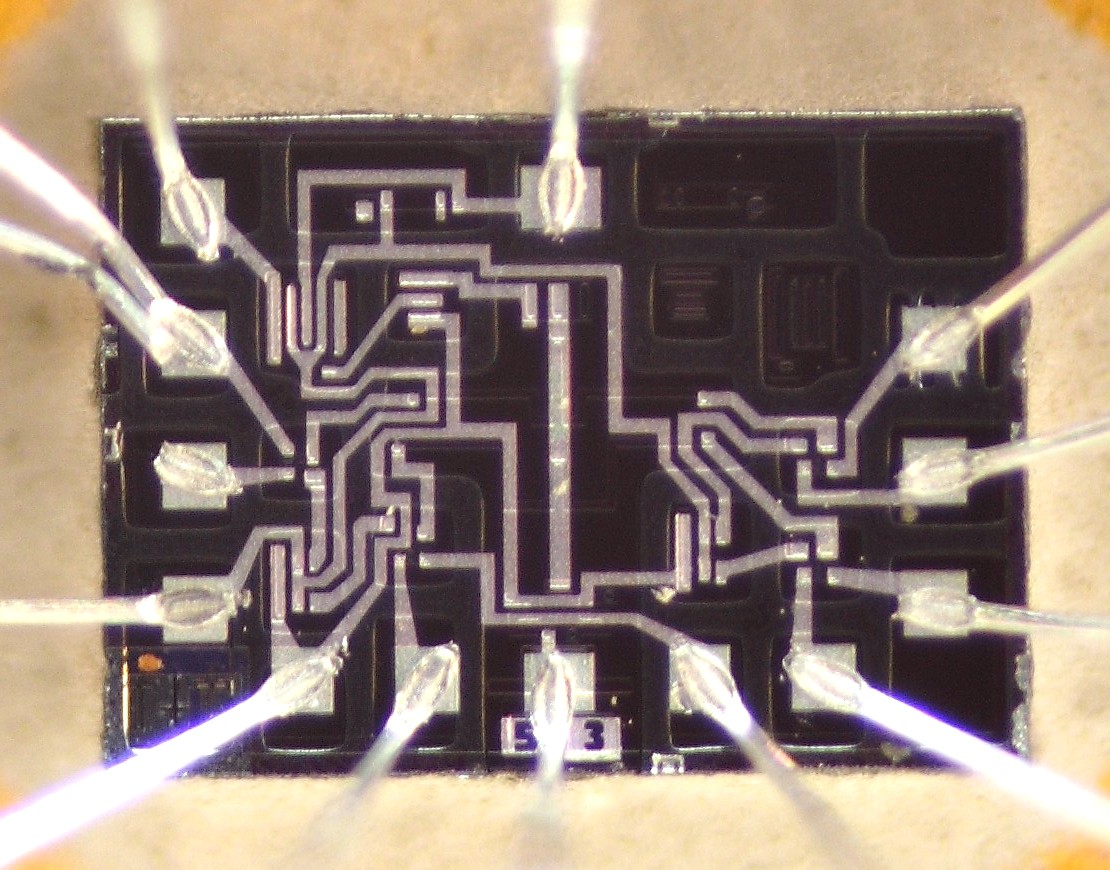

(фото с форума Радиокартинки)

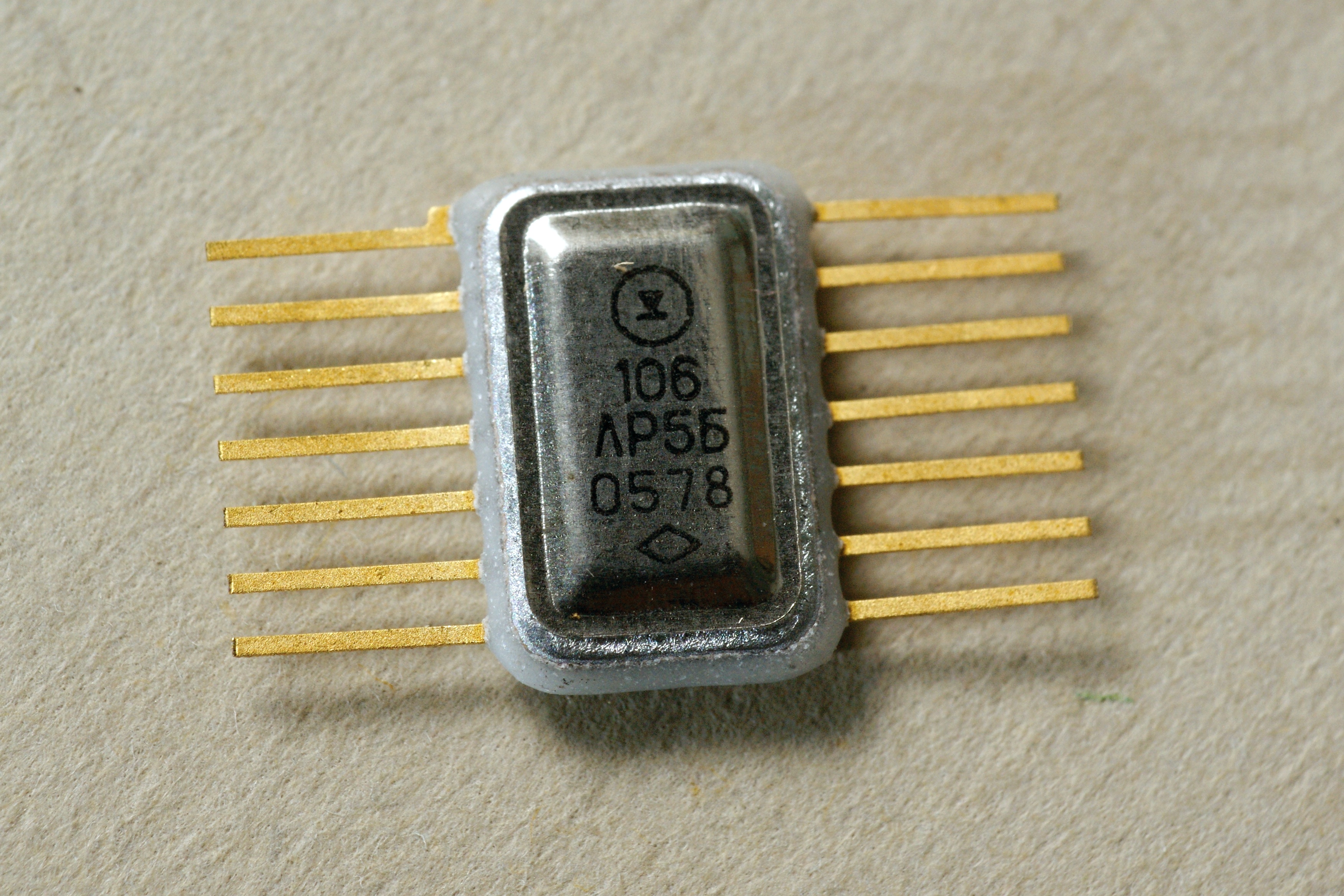

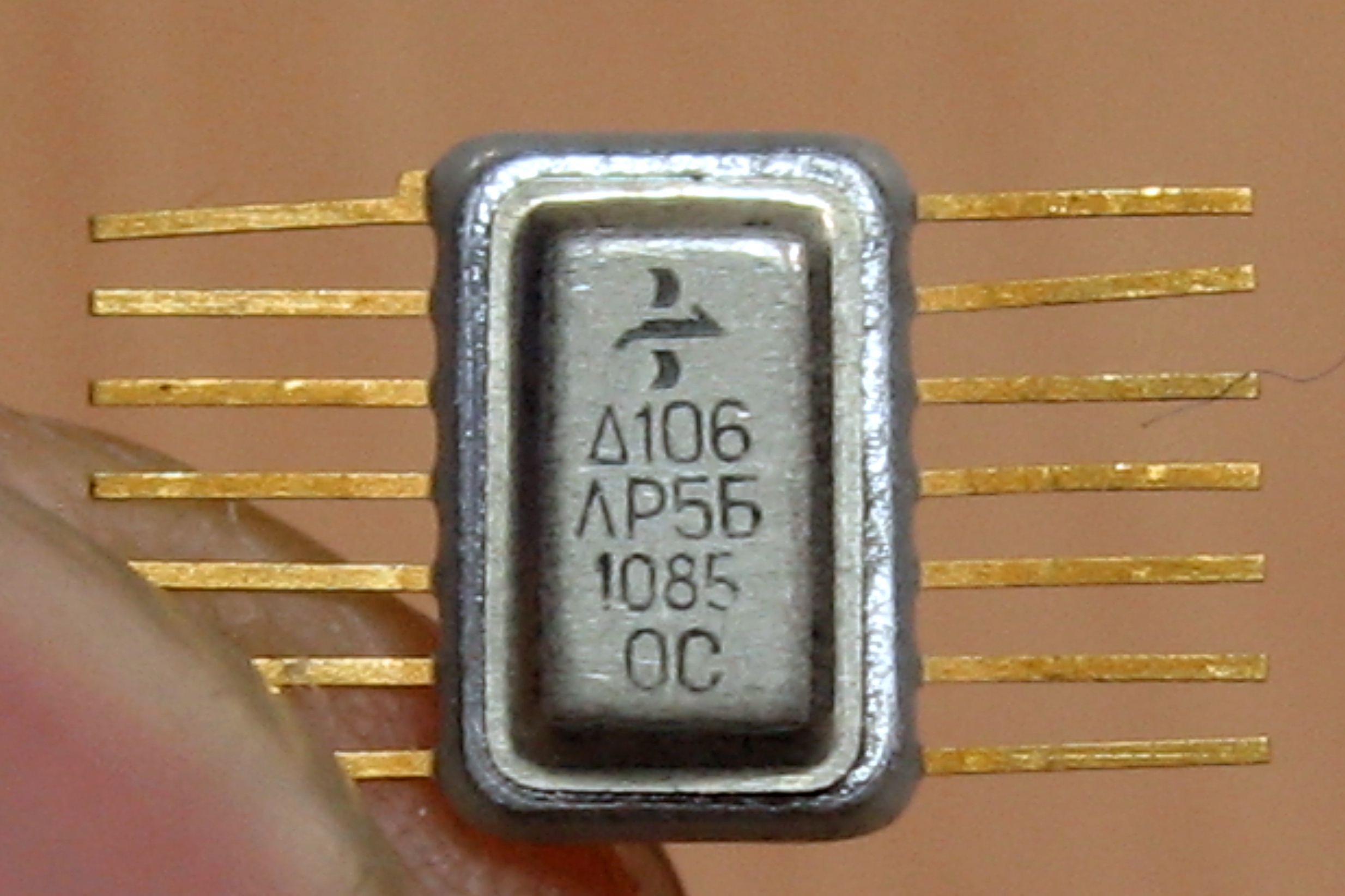

106ЛР5Б

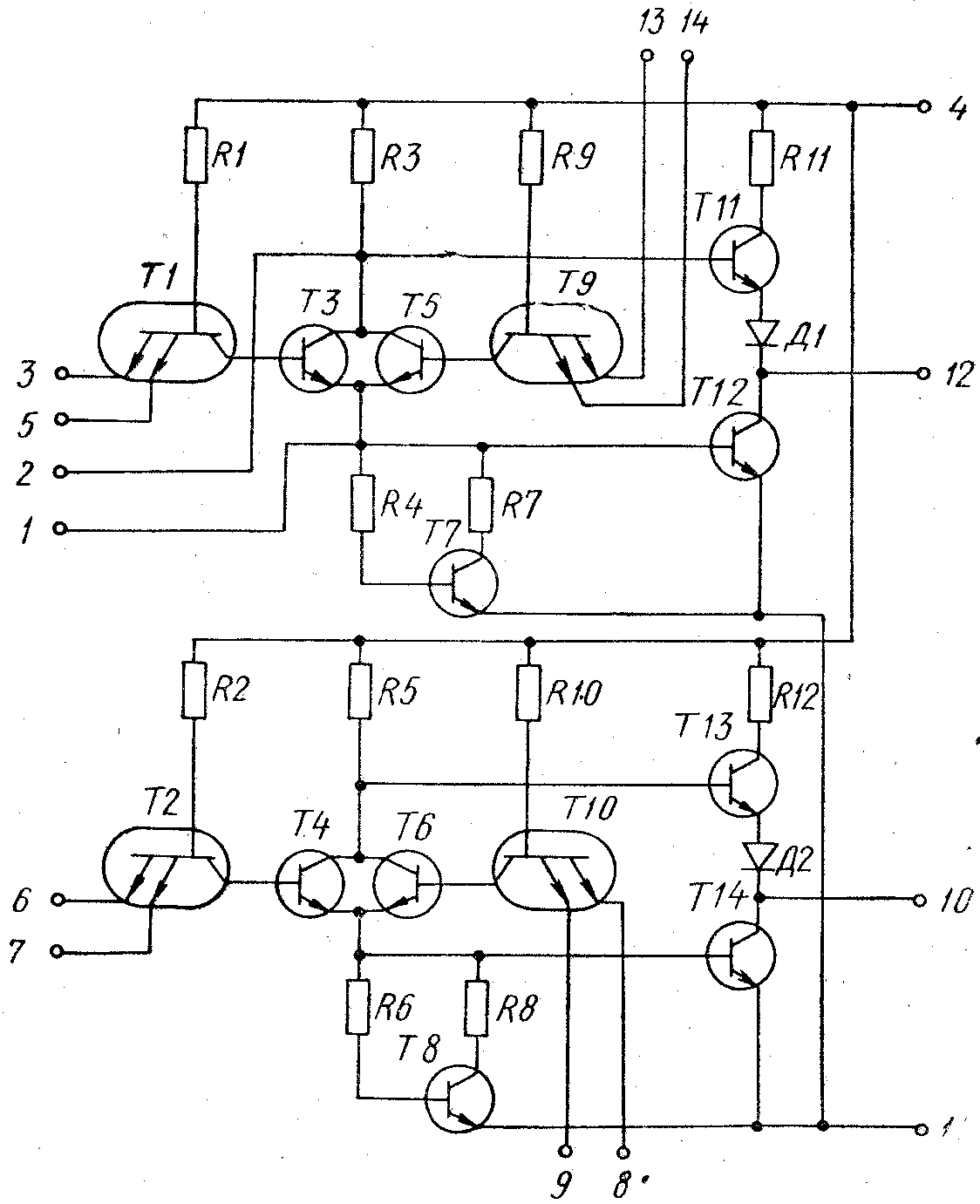

Примерно в 1973 появились 1ЛР065 и 1ЛР066, микросхемы в которых два логических элемента 2-2И-2ИЛИ-НЕ, один с возможностью расширения по ИЛИ.

Они имели по два варианта, к примеру 1ЛР065 и 1ЛР065А. Разбраковка шла по входному току (1ЛР065 80 мА, 1ЛР066 32 мА) и быстродействию. Так, время задержки включения/выключения у 1ЛР065 было 45/100 нс, у 1ЛР065А 15/30 нс; частота переключения до 1,5 и 3 МГц. Потребляемая мощность 24 мВт.

В гражданскую продукцию шла отбраковка с повышенным потреблением (допускалось до 48 мВт) и ухудшенным быстродействием - К1ЛР065 70/130 нс, К1ЛР065А 30/50 нс.

С 1978 года они стали называться 106ЛР5. При этом 1ЛР065 превратилась в 106ЛР5Б, 1ЛР065А в 106ЛР5А, 1ЛР066 в 106ЛР5Г, 1ЛР066А в 106ЛР6В.

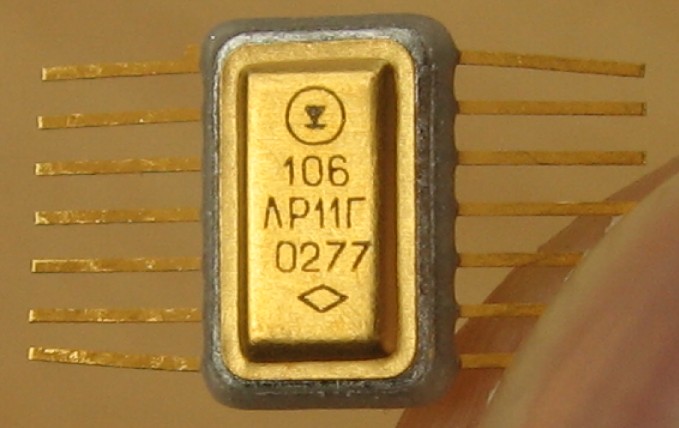

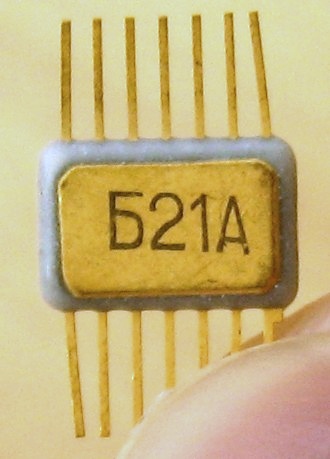

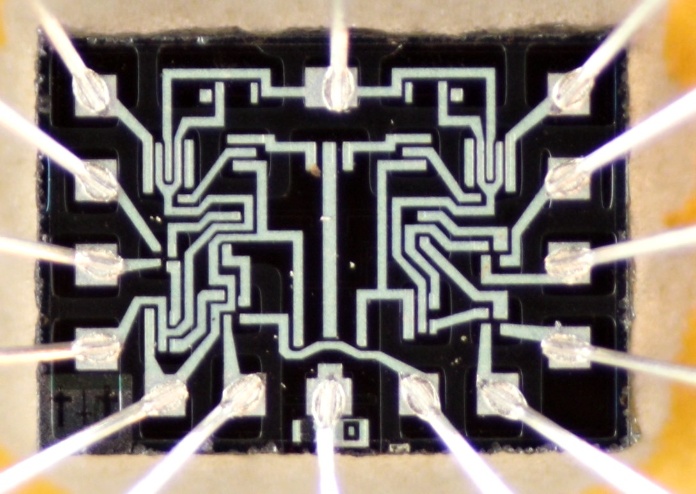

106ЛР11Г

(фото с форума Радиокартинки)

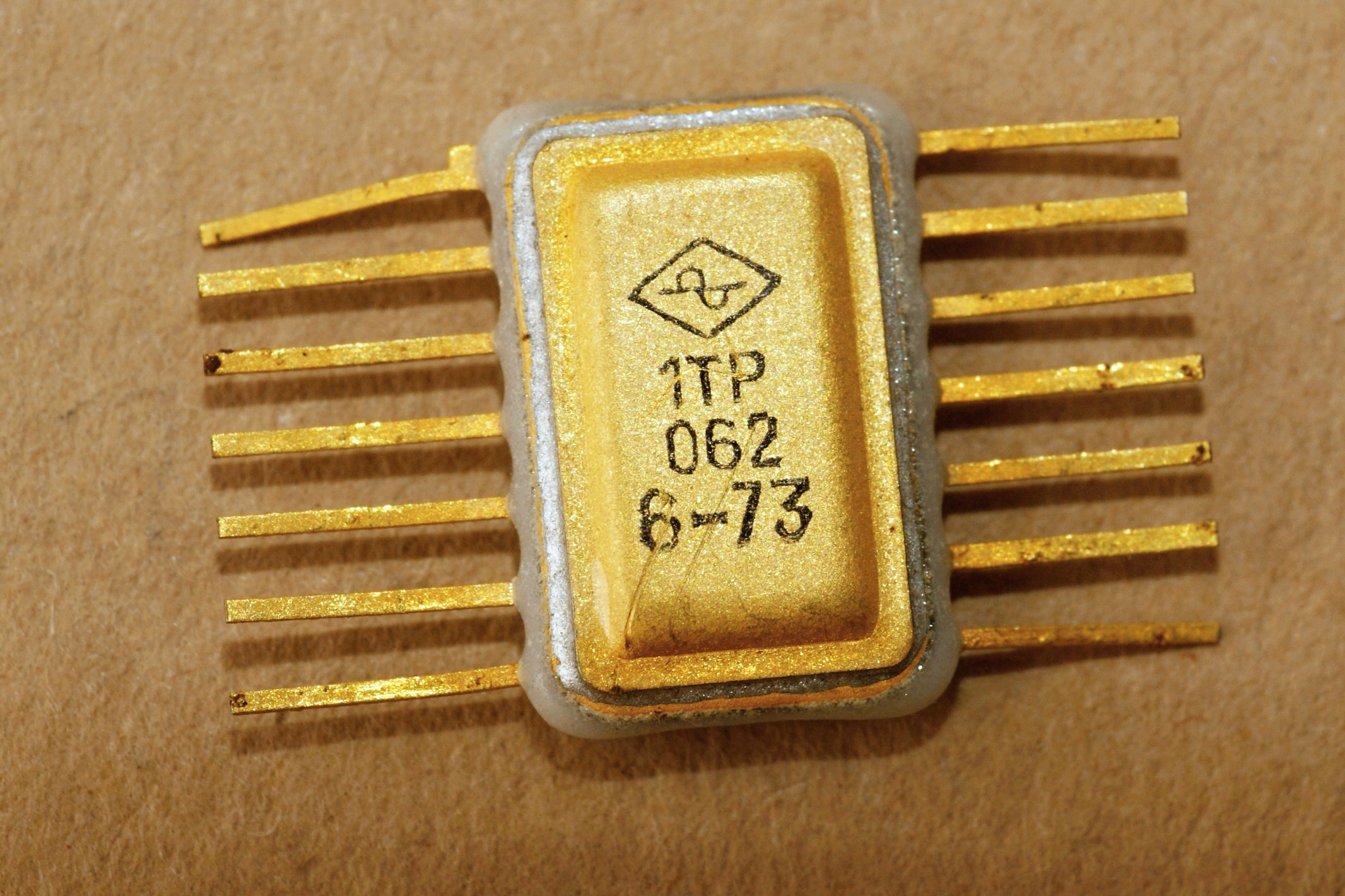

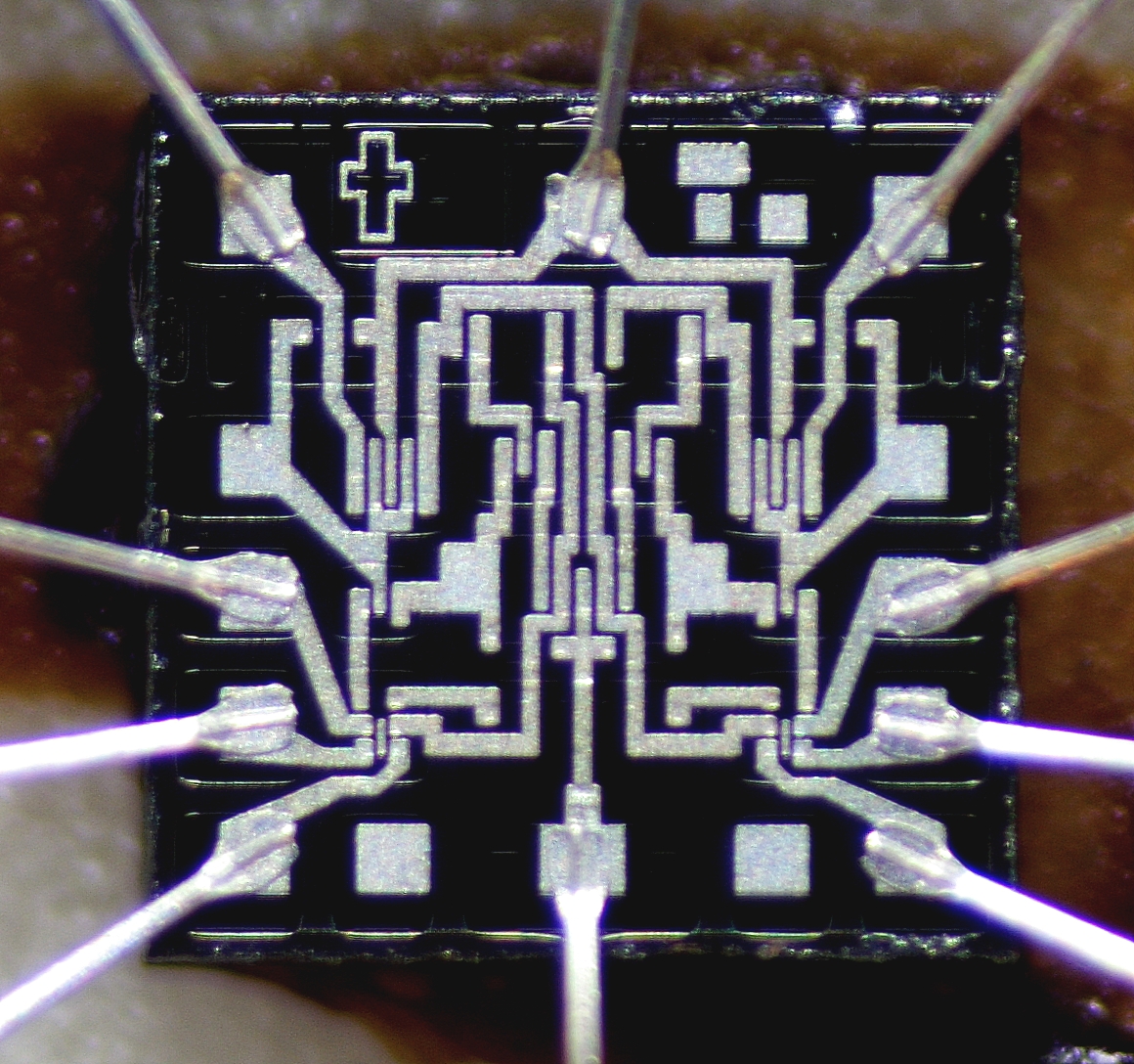

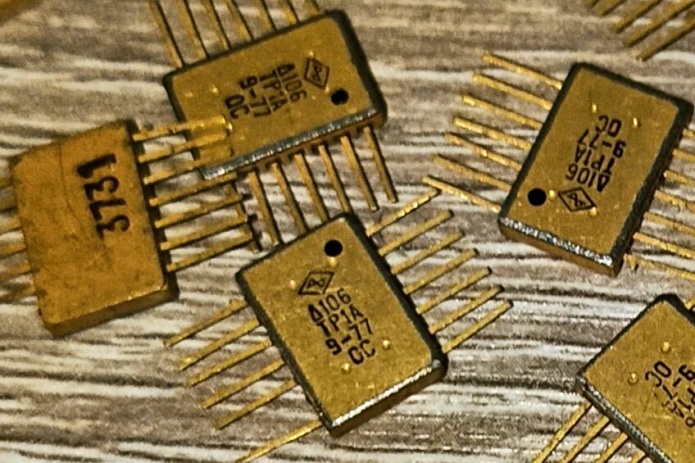

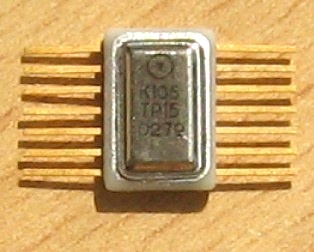

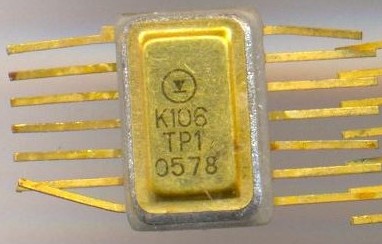

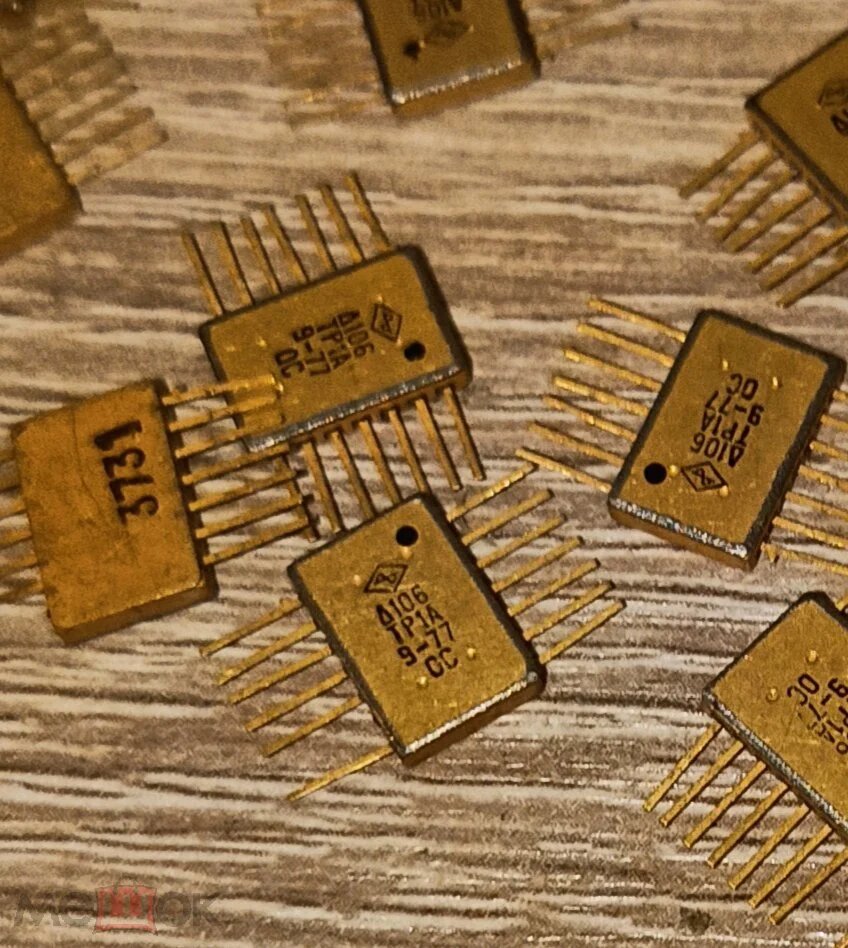

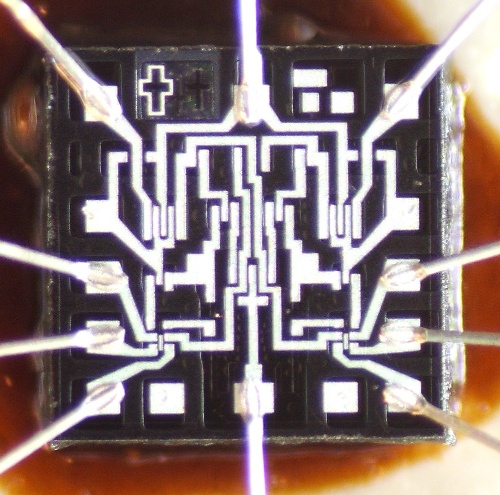

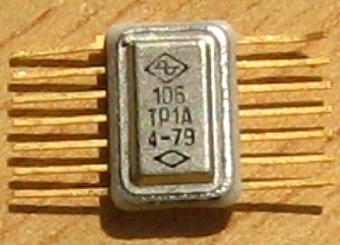

1ТР061, 106ТР1А, К106ТР1, К106ТР1Б, 1ТР062

Интересное исполнение в редком корпусе:


(фото с аукциона Мешок)

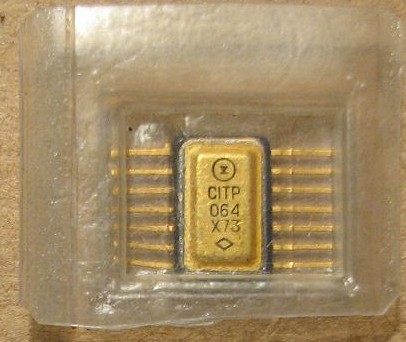

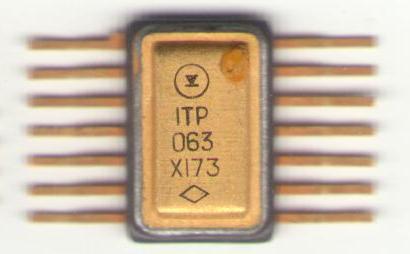

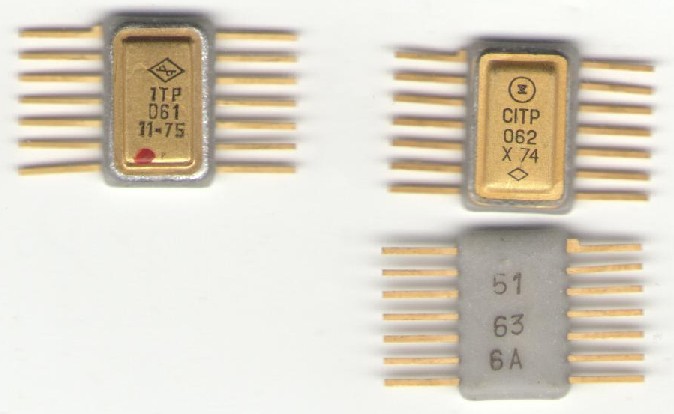

1ТР063, С1ТР064
