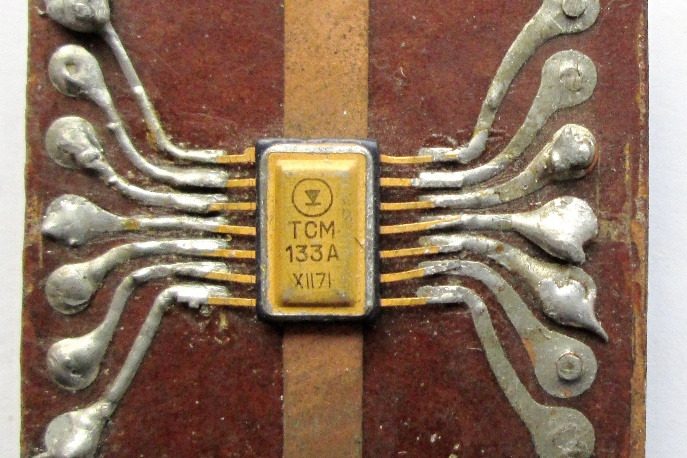

ТСМ133А

(фото с форума Портативное ретрорадио)

Схема серии "Таран", (1)-го типа, с (3) переменными у логической функции; расшифровка третьей цифры неизвестна. Группа (А) отличается повышенным быстродействием (время задержки 100 нс).

Это ранние выпуски микросхемы 1ЛБ062 (два логических элемента 3И-НЕ, с расширением по ИЛИ).

Любопытно, что имеется образец 1ЛБ062 с уже стандартным обозначением, но более ранний, от апреля 1971 года! То ли они какое-то время выпускались одновременно под двумя именами, то ли всё же было какое-то отличие...

Производитель - "Гамма", г.Запорожье (Украина).

Источники:

1. Авиационные цифровые управляющие комплексы. - Управление Главнокомандующего Военно-Воздушными Силами. Военное издательство Министерства Обороны ССР. Москва - 1972.
