"тип I"

     Это одни из ранних проволочных сопротивлений, родом из 30-х годов; выполнялись по стандарту СТ-Э-42-33. Их модернизация в 50ые годы привела к появлению резисторов ПО и ПЭ.

   Представляют собой керамическую трубку с навитой на ней проволокой высокого сопротивления (константановая или нихромовая), покрытую слоем эмали, толщиной не менее 0,3 мм.

   Справочные данные по ним.

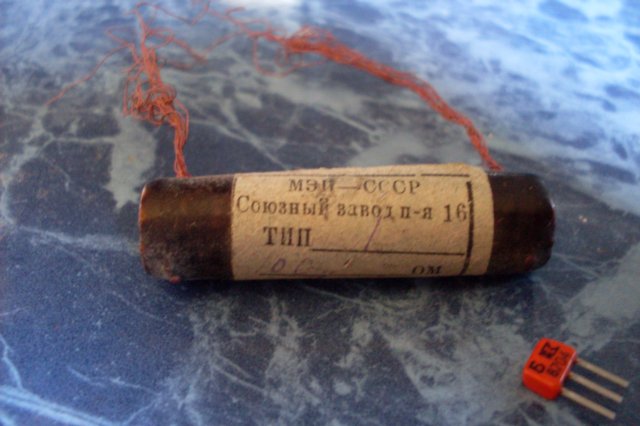

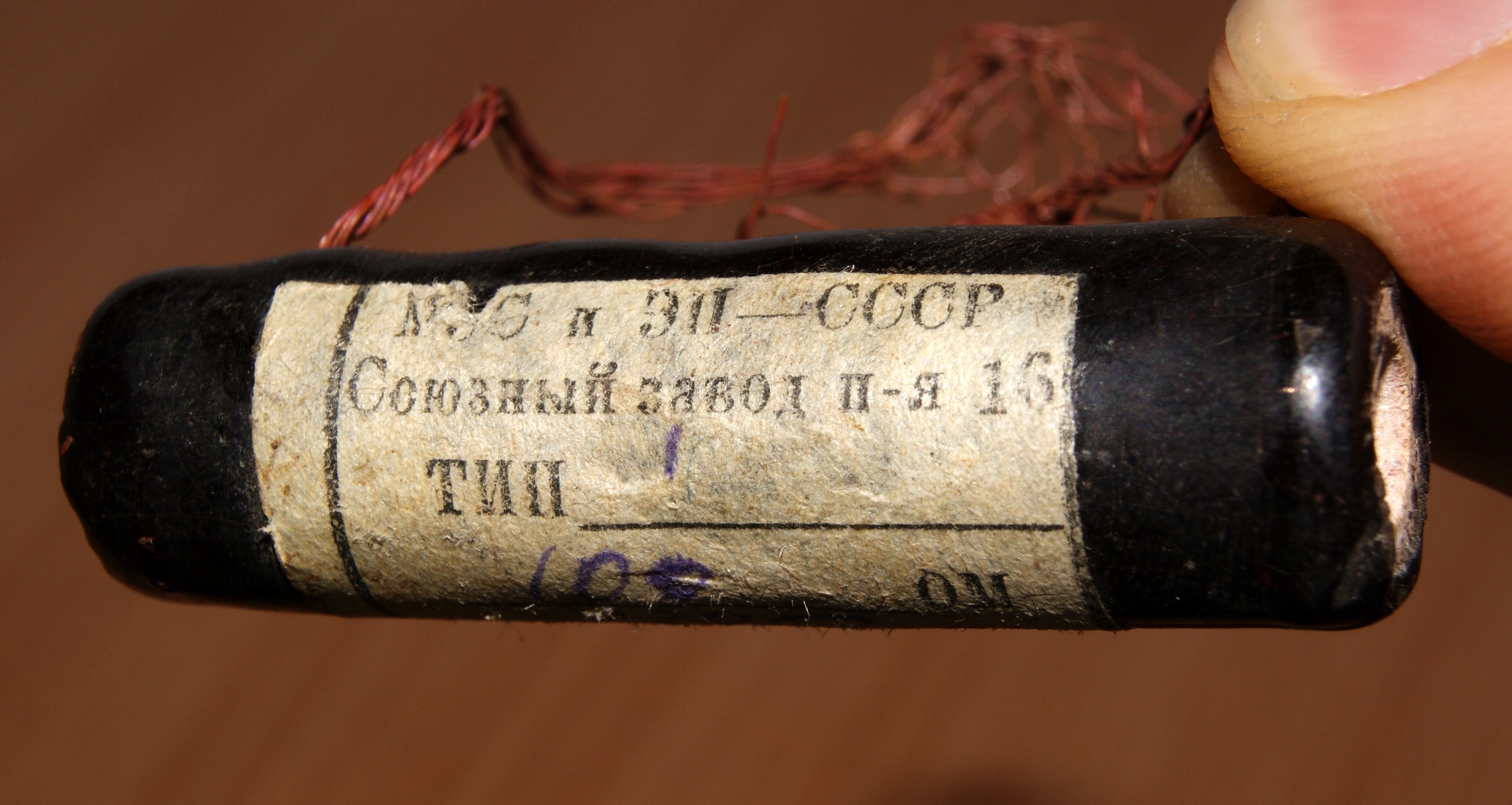

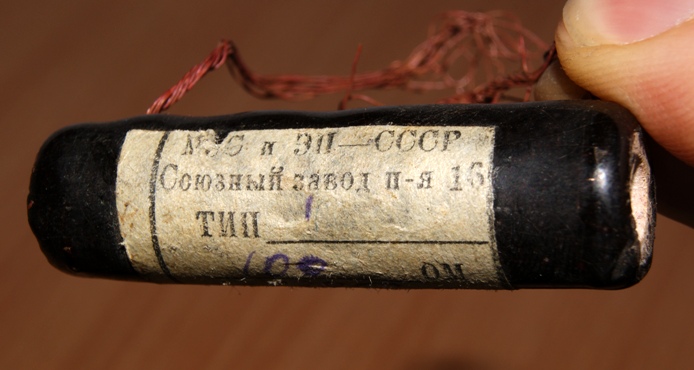

   Производитель - некий "Союзный завод п/я 16" Министерства ЭлектроПромышленности (с 5 марта 1953 года - Министерство ЭлектроСтанций и ЭлектроПромышленности) СССР.
   Предположительно, это бывший Государственный Союзный завод фарфоровых изоляторов (ныне Камышловский завод "Урализолятор"), г.Камышлов Свердловской области).

Электрические параметры

Диапазон выпускаемых номиналов - 0,9 Ом ... 50 кОм
Допускаемое отклонение от номинального сопротивления +8%
Максимально допустимая рассеиваемая мощность - от 15 (тип I) до 150 Вт (тип VI)
Величина сопротивления эмалевой изоляции, между выводами и поверхностью эмали - не менее 20 МОм/см2
Испытательное напряжение - 2000 В (в течение 1 мин)

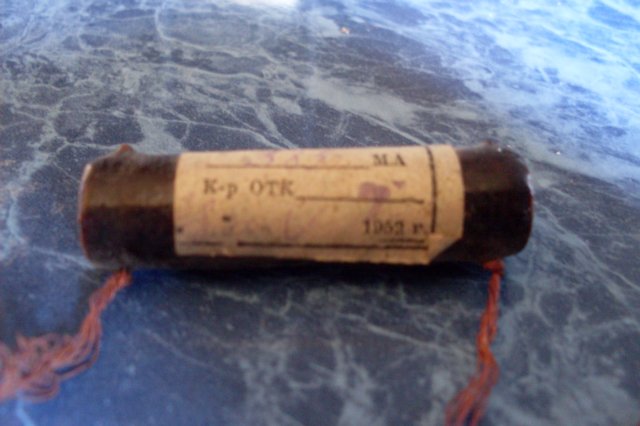

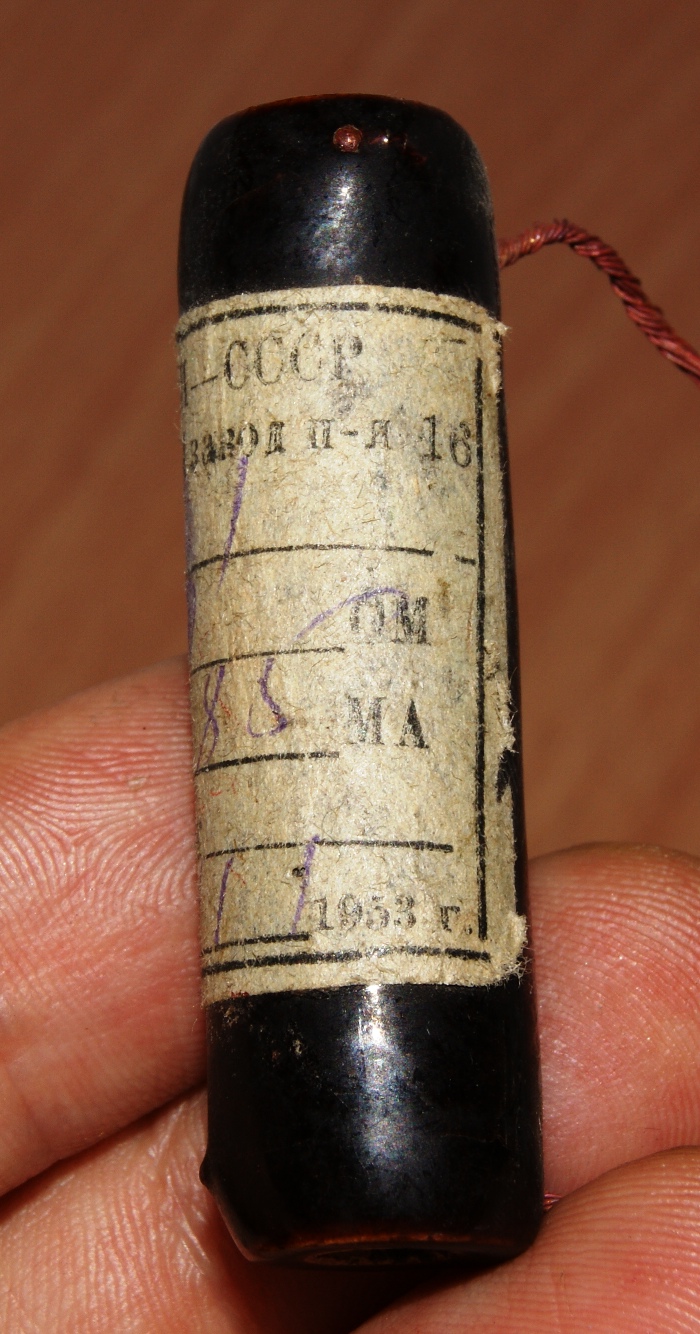

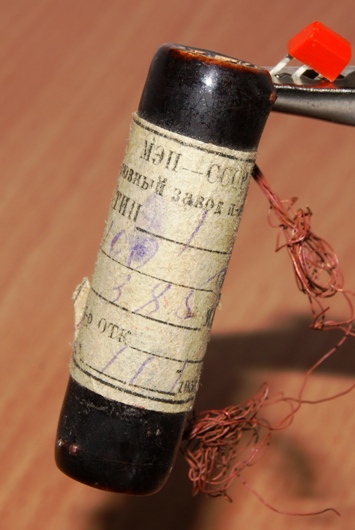

(фото с форума "Портативное ретрорадио")

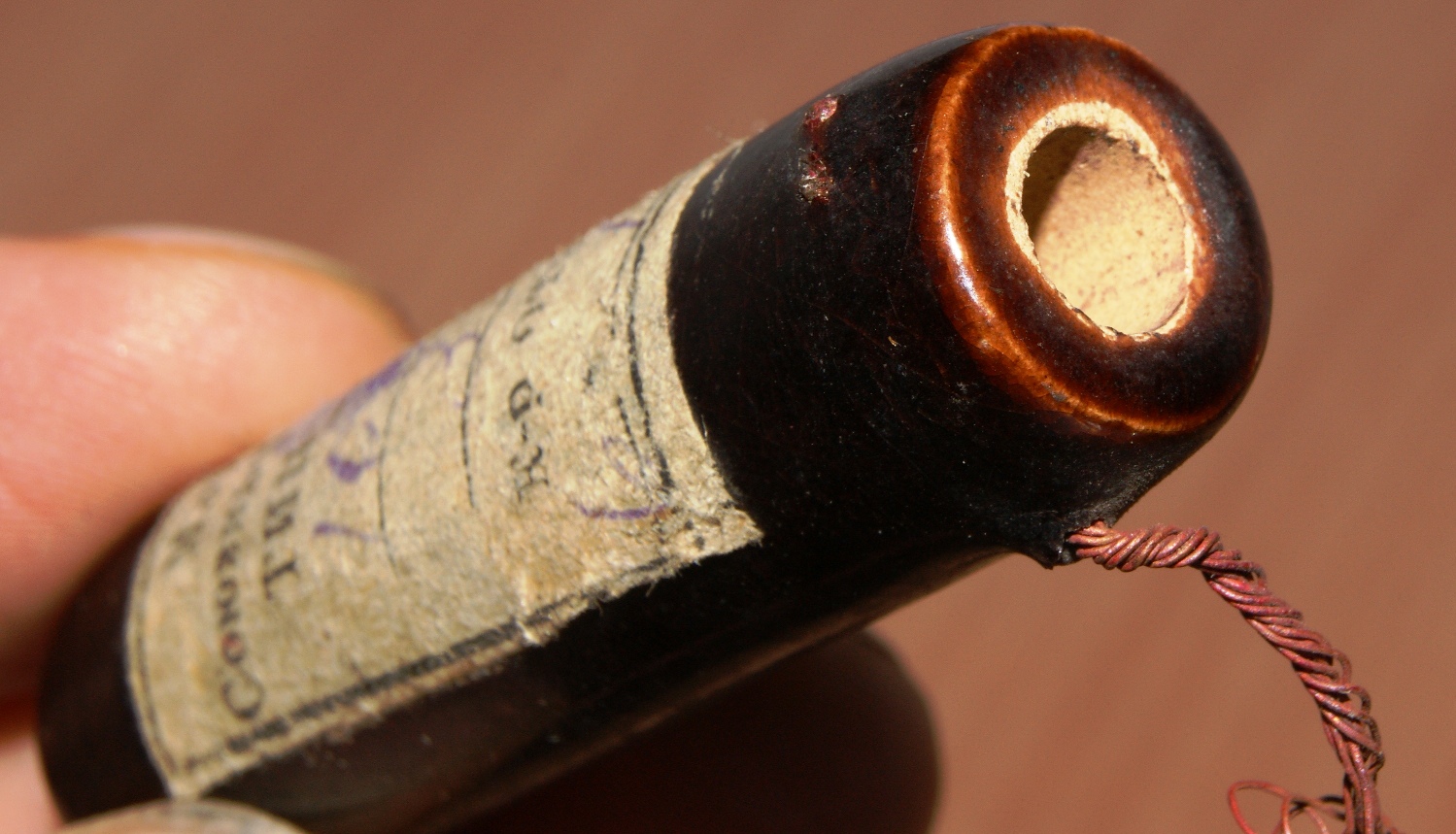

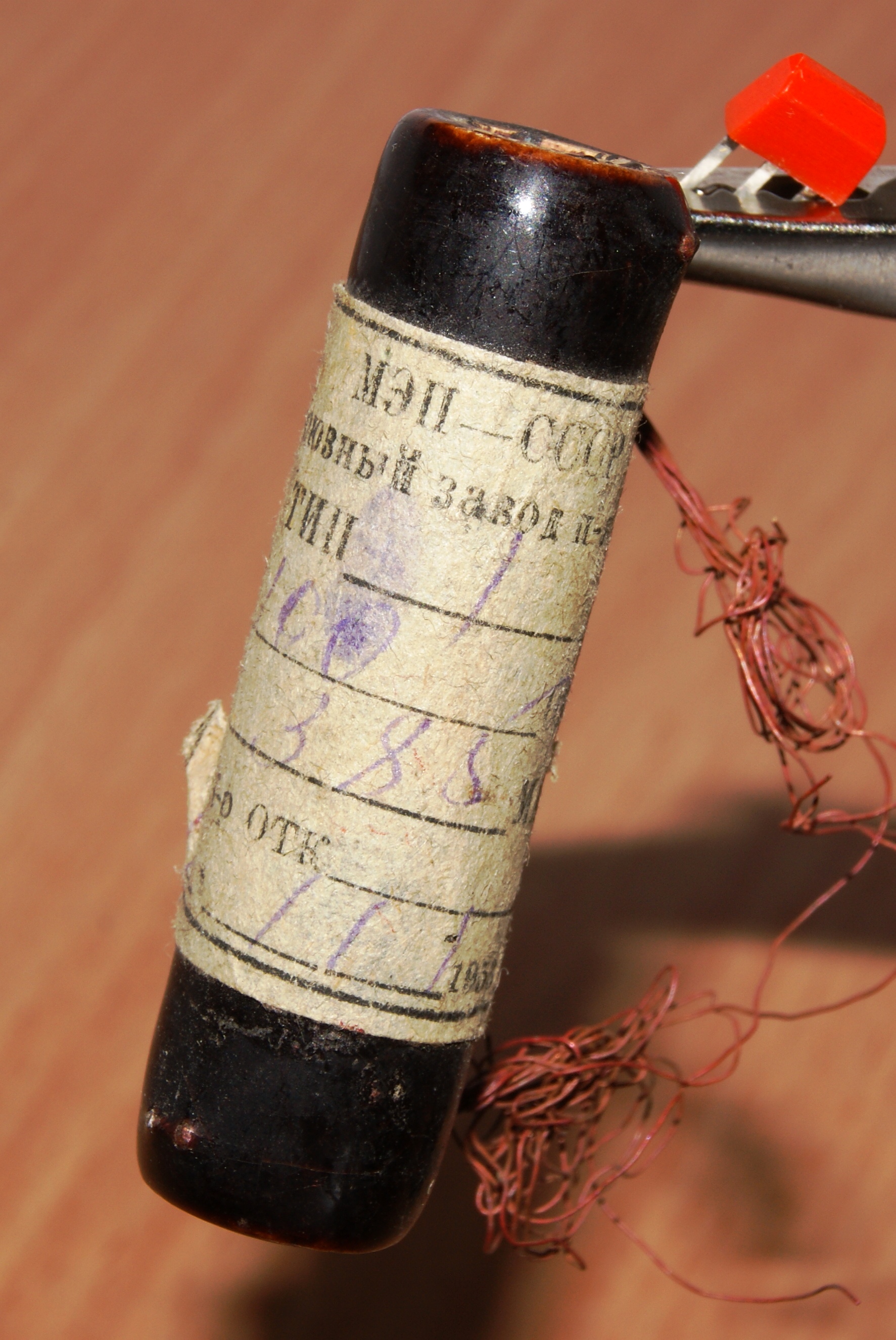

(фото с форума "Портативное ретрорадио")

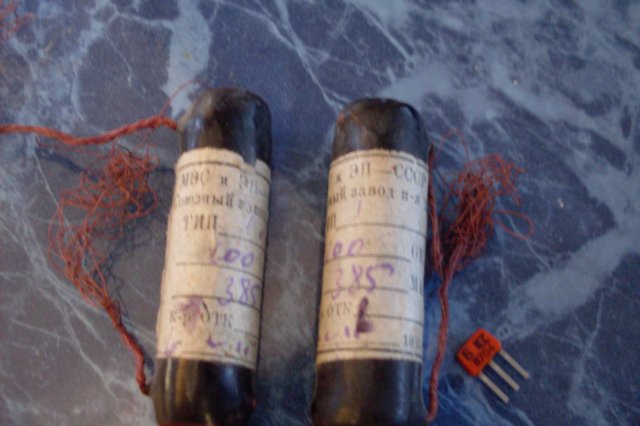

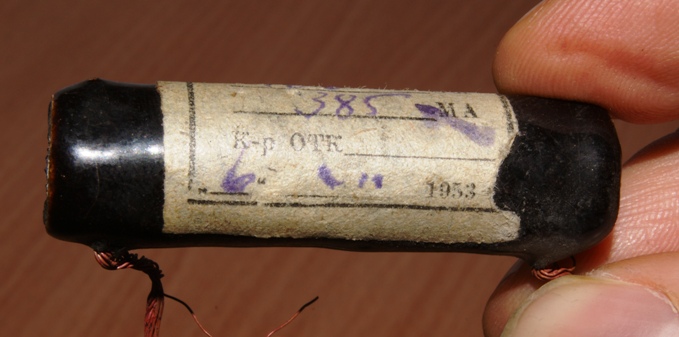

(фото с форума "Портативное ретрорадио")

Источники:

1. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
2. А.Д. Фролов. Справочник конструктора радиовещательных приемников. М.-Л., Госэнергоиздат, 1951.
