"тип VI" (довоенные)

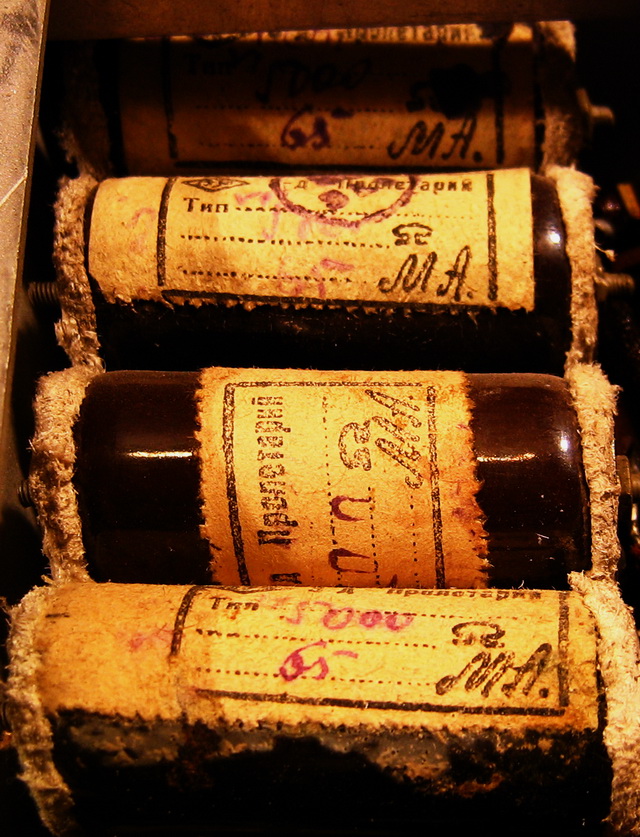

(фото с форума "Портативное ретрорадио")

Это одни из ранних проволочных сопротивлений, предшественники резисторов ПО и ПЭ. Выпускались по стандарту СТ-Э-42-33 "Сопротивления трубчатые проволочные эмалированные от 0,9 до 50 000 Ом".

Представляют собой керамическую трубку с навитой на ней проволокой высокого сопротивления (константановая или нихромовая), покрытую слоем эмали, толщиной не менее 0,3 мм.

Справочные данные по ним.

Производитель - завод "Пролетарий" (в дальнейшем ленинградский фарфоровый завод "ПРОЛЕТАРИЙ").

Образцы на фотографиях имеют длину 51мм и диаметр 24мм. У послевоенных резисторов такого размера (и соответствующей мощности, 28 Вт) название было уже другое - "тип III". Так что, вероятно, в сороковые годы, при в целом том же типе, значительно сменили ассортимент, да и, не исключаю, и технические особенности. Собственно, поздние "Тип VI" совсем иные...

Электрические параметры

	Диапазон выпускаемых номиналов - 3 Ом ... 5600 Ом
	Допускаемое отклонение от номинального сопротивления +8%
	Величина сопротивления эмалевой изоляции, между выводами и поверхностью эмали - не менее 20 МОм/см²
	Испытательное напряжение - 2000 В (в течение 1 мин)

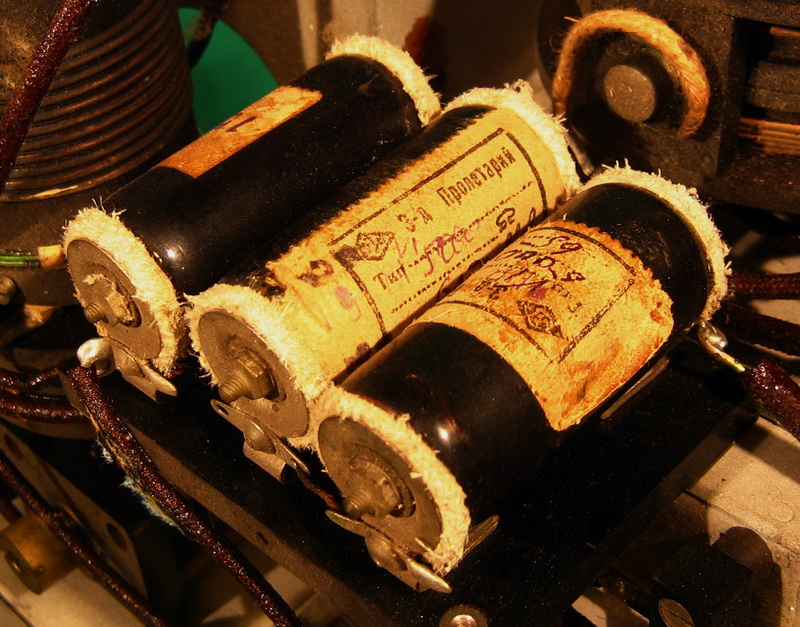

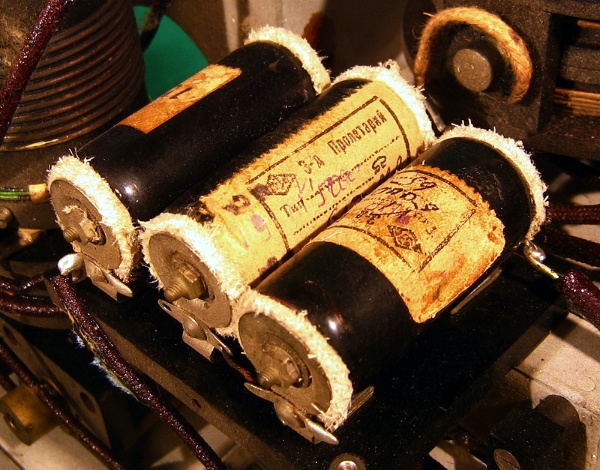

(фото с форума "Портативное ретрорадио")

Источники:

1. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
2. А.Д. Фролов. Справочник конструктора радиовещательных приемников. М.-Л., Госэнергоиздат, 1951.
