"Тип IV"

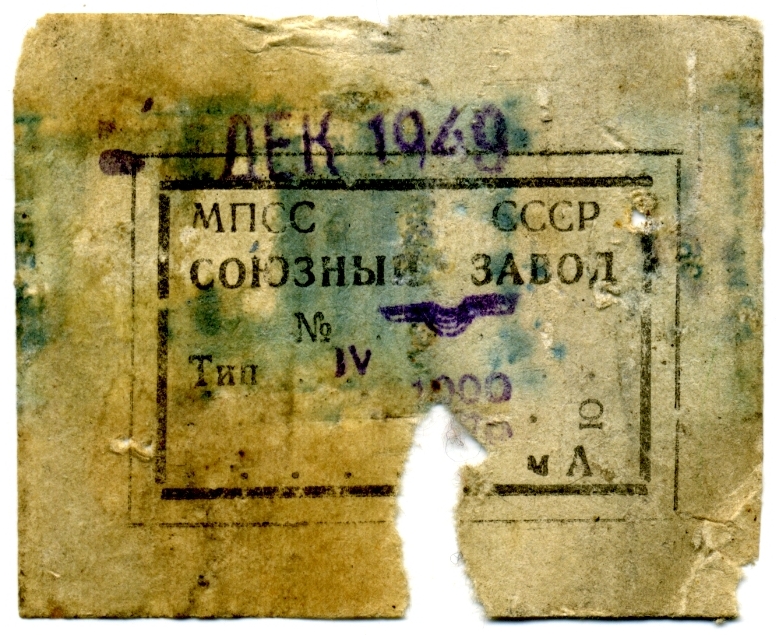

(фото Алексея Катаманова)

Очередной "Тип", ранние проволочные сопротивления мощностью 50 Вт, родом из 30-х годов; выполнялись по стандарту СТ-Э-42-33. Их модернизация в 50ые годы привела к появлению резисторов ПЭ.

Представляют собой керамическую трубку с навитой на ней проволокой высокого сопротивления (константановая или нихромовая), покрытую слоем эмали, толщиной не менее 0,3 мм.

Справочные данные по ним.

Производитель - кто-то из Союзных Заводов Министерства промышленности средств связи; номер завода не пропечатан или стёрся.

Электрические параметры

Диапазон выпускаемых номиналов - 0,9 Ом ... 50 кОм
Допускаемое отклонение от номинального сопротивления +8%
Максимально допустимая рассеиваемая мощность - от 15 (тип I) до 150 Вт (тип VI)
Величина сопротивления эмалевой изоляции, между выводами и поверхностью эмали - не менее 20 МОм/см2
Испытательное напряжение - 2000 В (в течение 1 мин)

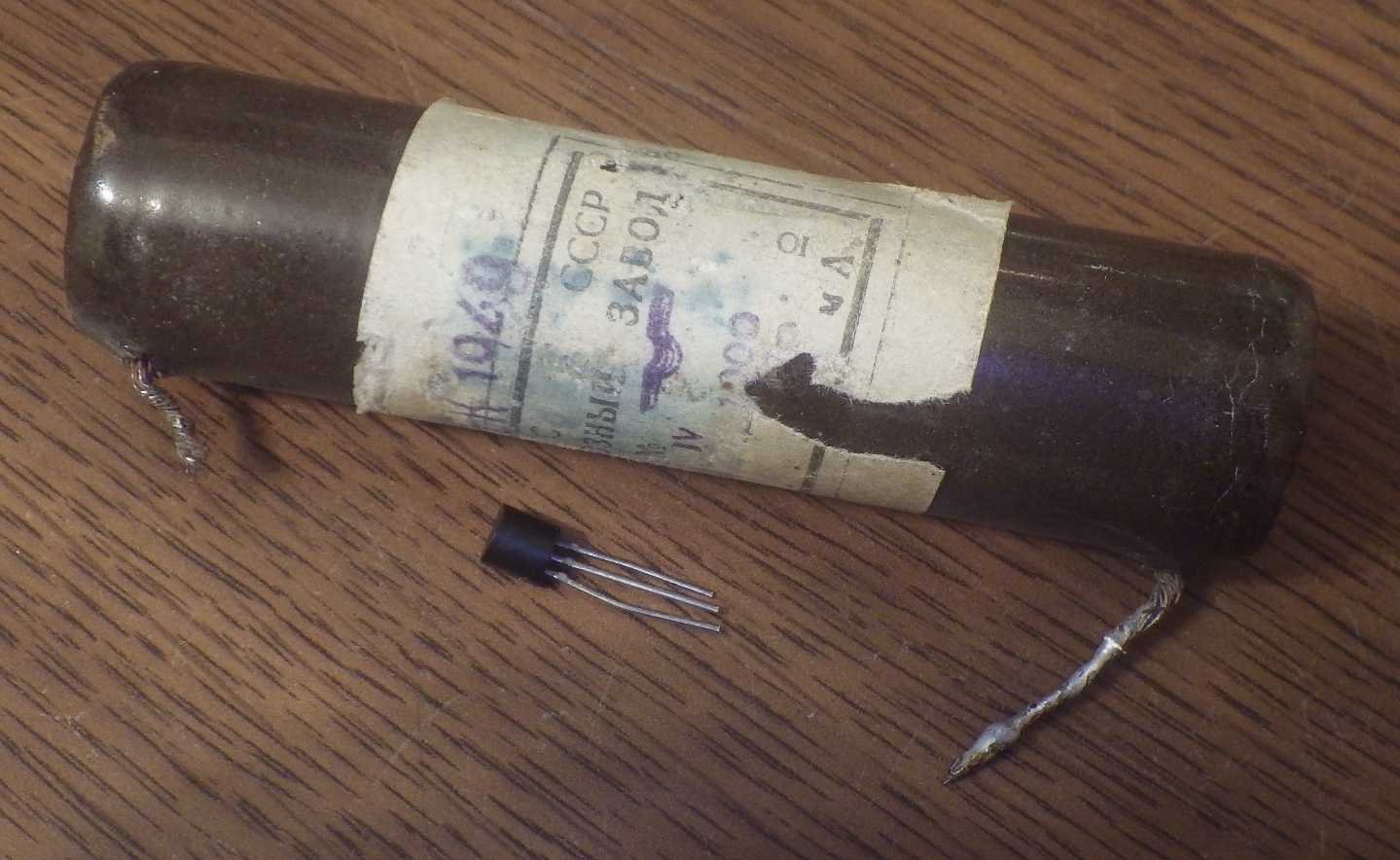

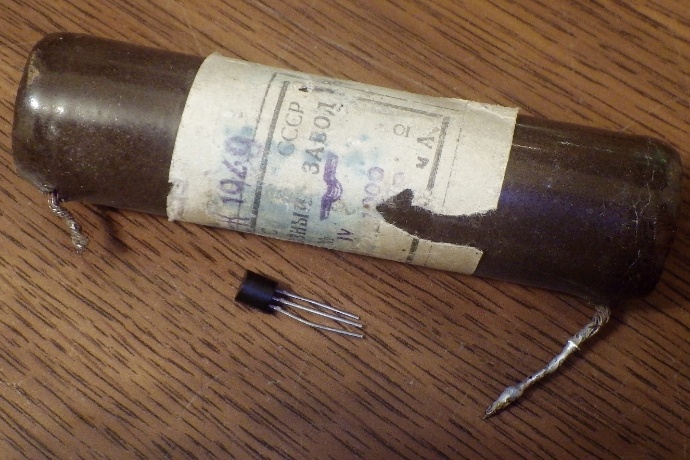

(фото Алексея Катаманова)

Источники:

1. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
2. А.Д. Фролов. Справочник конструктора радиовещательных приемников. М.-Л., Госэнергоиздат, 1951.
