УЛМ

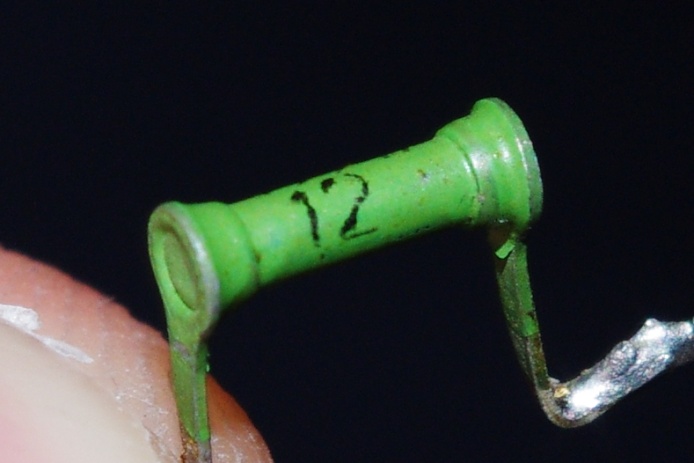

(У)глеродистые (Л)акированные (М)алогабаритные. Полное название - УЛМ-12 или УЛМ-0,12.

   С таким названием с конца 50-х по начало 70-х годов выпускались резисторы ВС-0,125 (надо отметить, что при этом одновременно были и резисторы с "правильным" названием, ВС).

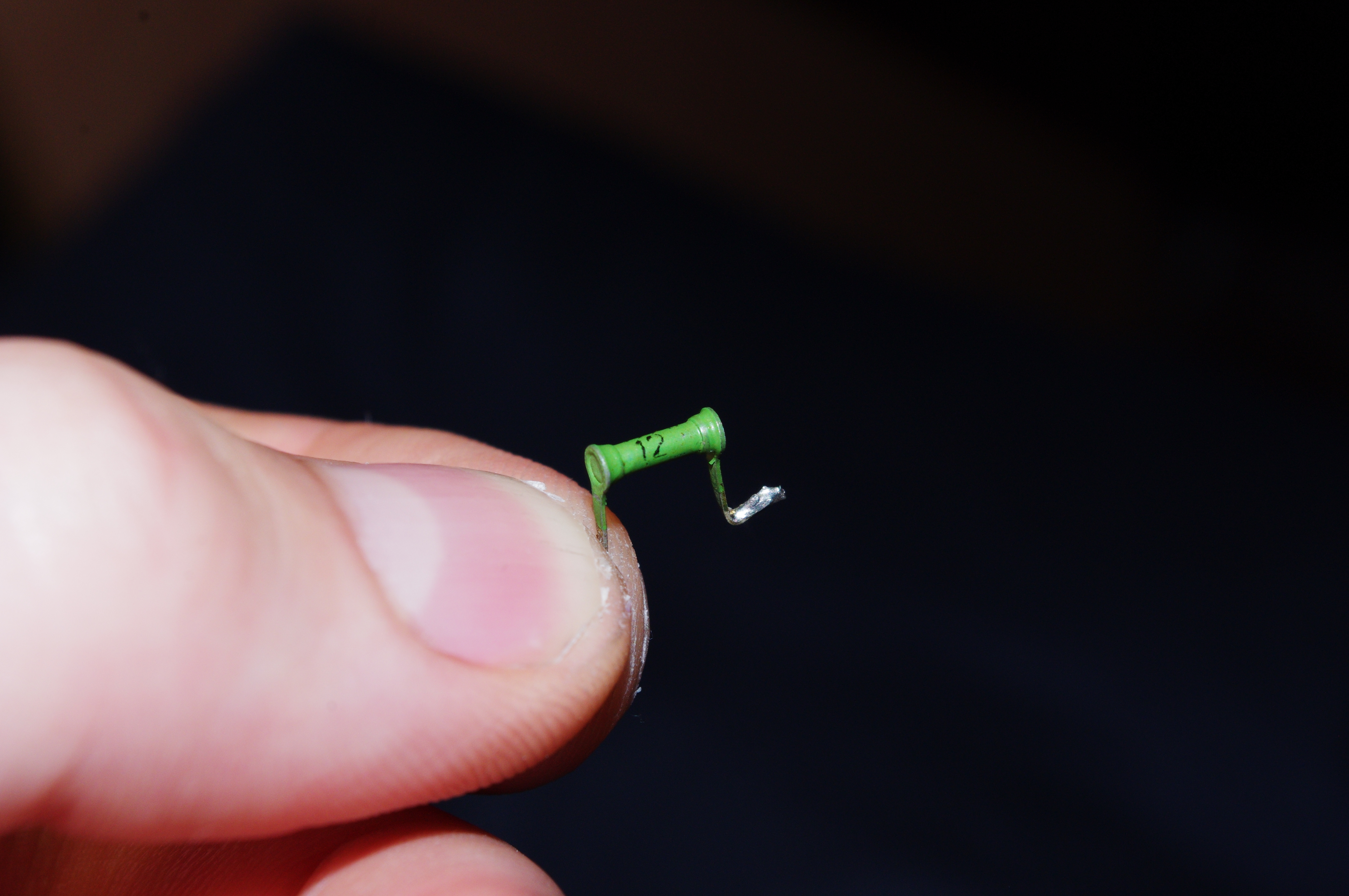

   Они предназначены для использования в малогабаритной аппаратуре, например, с полупроводниковыми приборами. Рекламный листок на них с Всесоюзной промышленной выставки 1956 года.

   Разработаны они были питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд"). Производители неизвестны; видимо, малый размер резистора не дает возможности нанести товарный знак завода...

Электрические параметры

Диапазон выпускаемых номиналов - 27 Ом ... 1 МОм (в одном из справочников приводится диапазон от 10 Ом, но никаких подтверждений этому нет)
Рабочее напряжение - до 100 В
Диапазон рабочих температур -60 ... +100°С
Температурный коэффициент сопротивления
для резисторов номиналом до 250 кОм -0,08 ... -0,12%;
для резисторов свыше 250 кОм -0,12 ... -0,2%
Интенсивность отказов - 2х10-6 1/ч

Источники:

1. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
2. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
3. Кольцов Б.В., Молоканов П.Л. Схемы, узлы и детали приемников. М.-Л., Госэнергоиздат, 1962. (Массовая радиобиблиотека. Вып. 432)
4. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
5. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
6. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
7. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
8. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
9. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
10. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
11. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
12. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
13. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
14. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
15. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
