УНУ-Ш

Довольно неожиданная вещь. Нет, сами по себе (Ш)айбовые резисторы не так чтоб очень экзотичны. Что удивляет - так это то, что они идут в одном описании с "простыми" УНУ, которые конструктивно отличаются очень сильно. Казалось бы...

Сопротивления УНУ-Ш представляют собой керамическую шайбу, покрытую слоем углерода. Эти сопротивления используются в качестве поглотительных в коаксиальных линиях, а также в волноводах и аттенюаторах. Внутренний провод коаксиальной линии пропускается через отверстие в сопротивлении, а наружный охватывает его по внешней окружности. Надежный контакт с токопроводящим слоем обеспечивается применением соответствующей металлической арматуры.

Сопротивления УНУ-Ш обладают весьма малой индуктивностью и могут быть использованы на частотах до 10 000 Мгц.

Производитель - завод "Ресурс" (г.Богородицк, Тульская обл.).

Справочные листы на них из отраслевых каталогов 1968 и 1983 года.

Электрические параметры

Диапазон выпускаемых номиналов - 4,5 Ом ... 100 Ом
Допускаемое отклонение от номинального сопротивления +5%
Максимально допустимая рассеиваемая мощность - 0,1 / 0,15 / 0,25 Вт
Импульсное испытательное напряжение - от 25 до 120 В (в зависимости от мощности и номинала)
Рабочая температура -60 ... +70°С
Температурный коэффициент сопротивления -0,06%
Минимальная наработка - 3000 ч

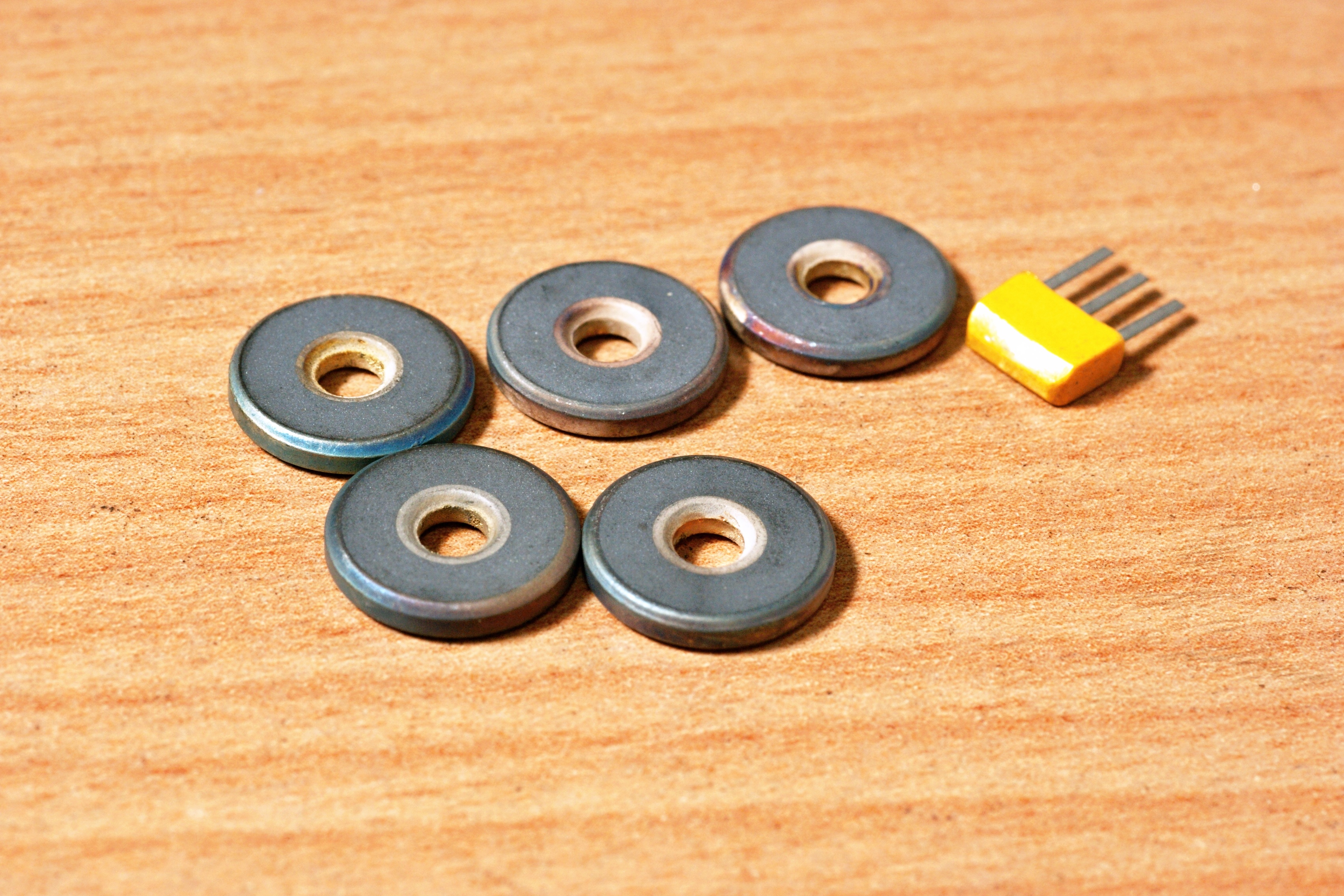

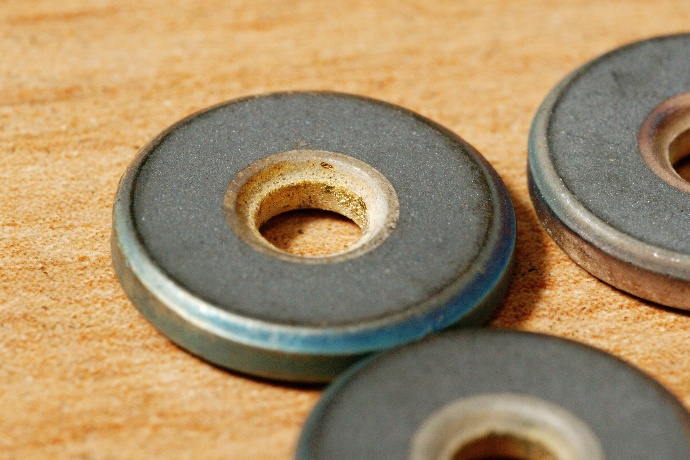

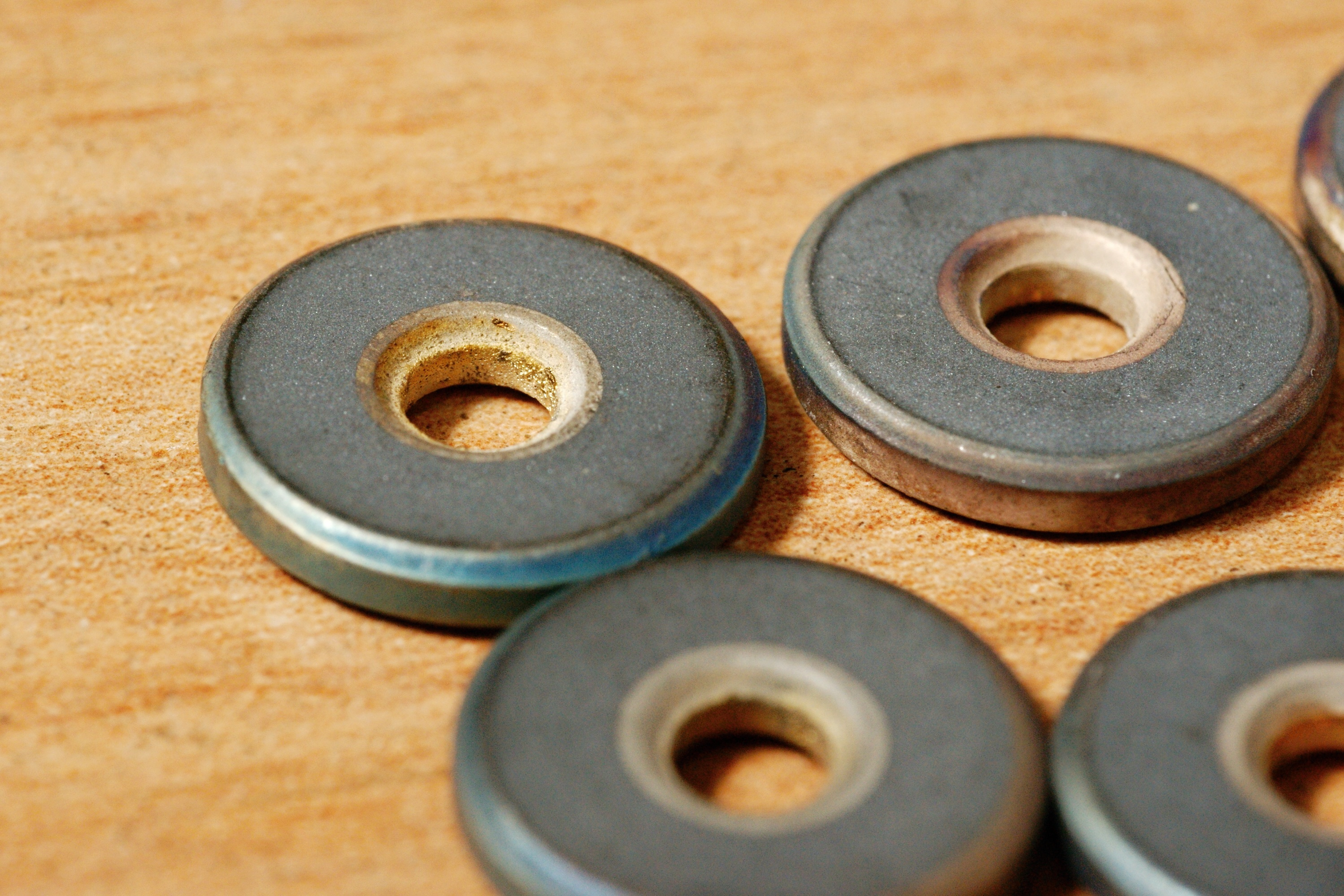

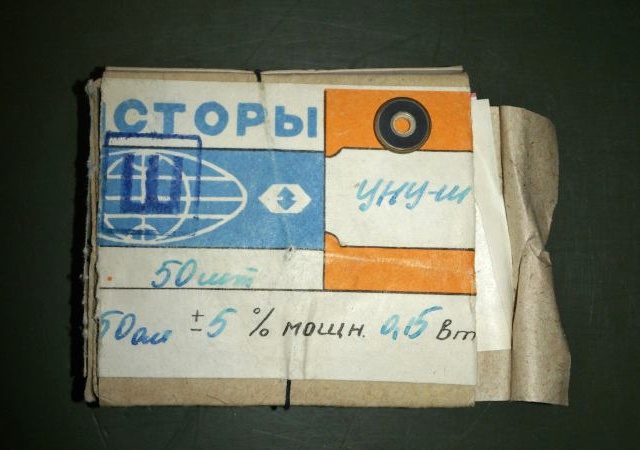

(фото Александра Назаренко)
