Вариконды

   Вариконды (от англ. vari(able) - переменный и cond(enser) - конденсатор) представляют собой сегнетокерамические конденсаторы на основе титаната бария, стронция, кальция и т.д., отличающиеся особо нелинейными свойствами. Они характеризуются повышенной диэлектрической проницаемостью и её резкой зависимостью от температуры и напряженности поля, гистерезисом, зависимостью заряда на обкладках от напряженности поля и сильно выраженным пьезоэффектом. Емкость таких конденсаторов под воздействием приложенного к ним переменного напряжения может изменяться в 4—8 раз.

   Вариконды предназначены для управления параметрами электрических цепей, для замены электронных ламп и ферромагнитных материалов в электронных устройствах, для применения в качестве усилителей переменного и постоянного токов, умножителей частоты, стабилизаторов напряжения, генераторов импульсов и других устройств, используемых в радиотехнике, автоматике и телемеханике

   Обычно вариконды изготовляются в виде дисков толщиной 0,4—0,6 мм, покрытых красной эмалью. Для отличия от других сегнетокерамических конденсаторов на корпусе вариконда ставится голубая точка.

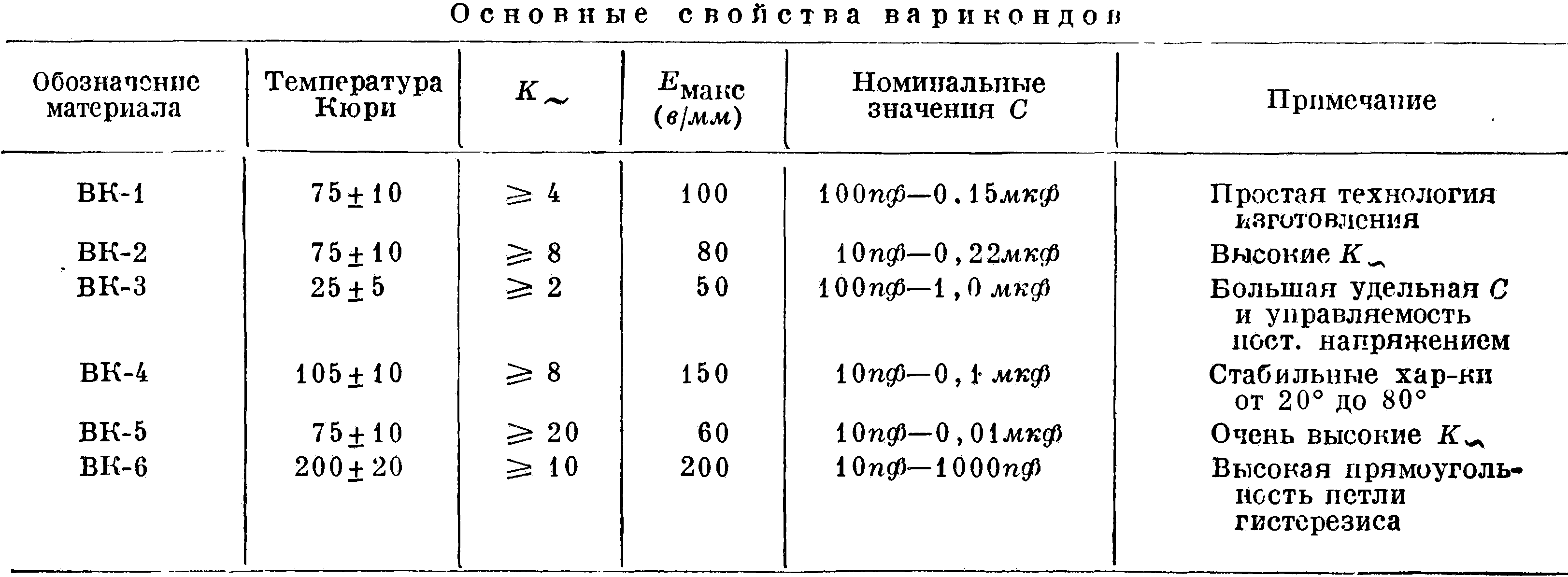

К~ - коэффициент нелинейности по переменному напряжению

   Подробные данные на вариконды серий ВК2 и ВК4 - здесь; а также справочный лист 1970 года на ВК-2 из отраслевого справочника.

   Разработчиком их был был ленинградский НИИ-34 (ГосНИИ резисторов и конденсаторов, позднее ставший НИИ "Гириконд"). Первоначально там они и выпускались, затем производство было передано на витебский "Монолит".

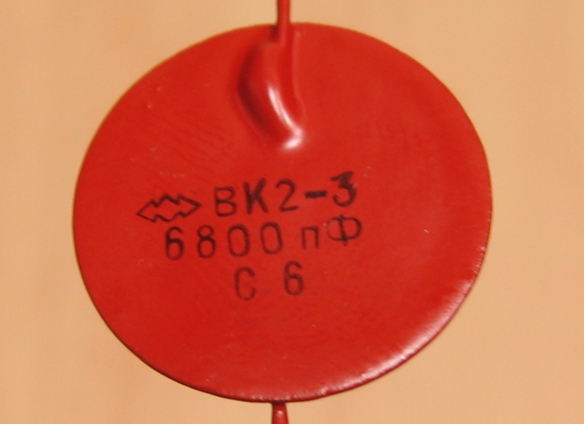

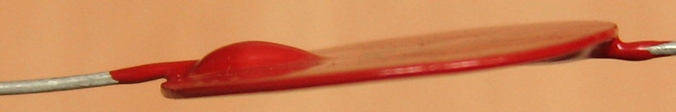

ВК2-3

Материал ВК2 был разработан в 1957 году, он позволил получать вариконды с более высокими нелинейными свойствами и со сниженными потерями в области слабых полей.

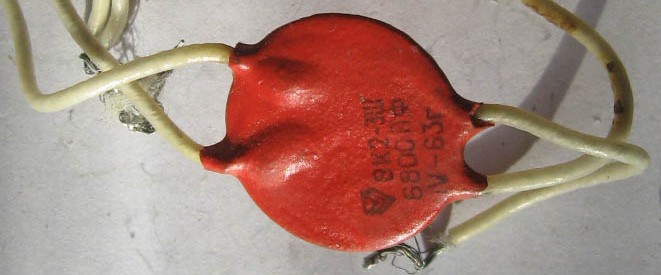

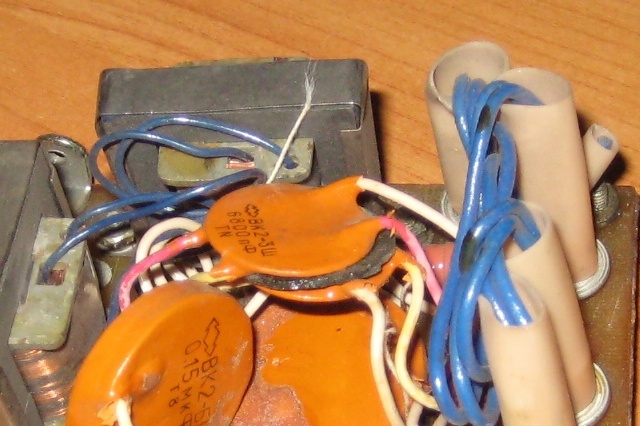

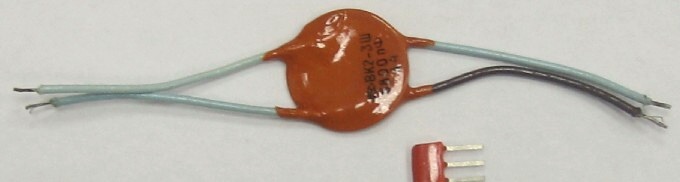

ВК2-3Ш


(фото Сергея aka Camuflage-Spb)


(фото с Форума радиодеталей)

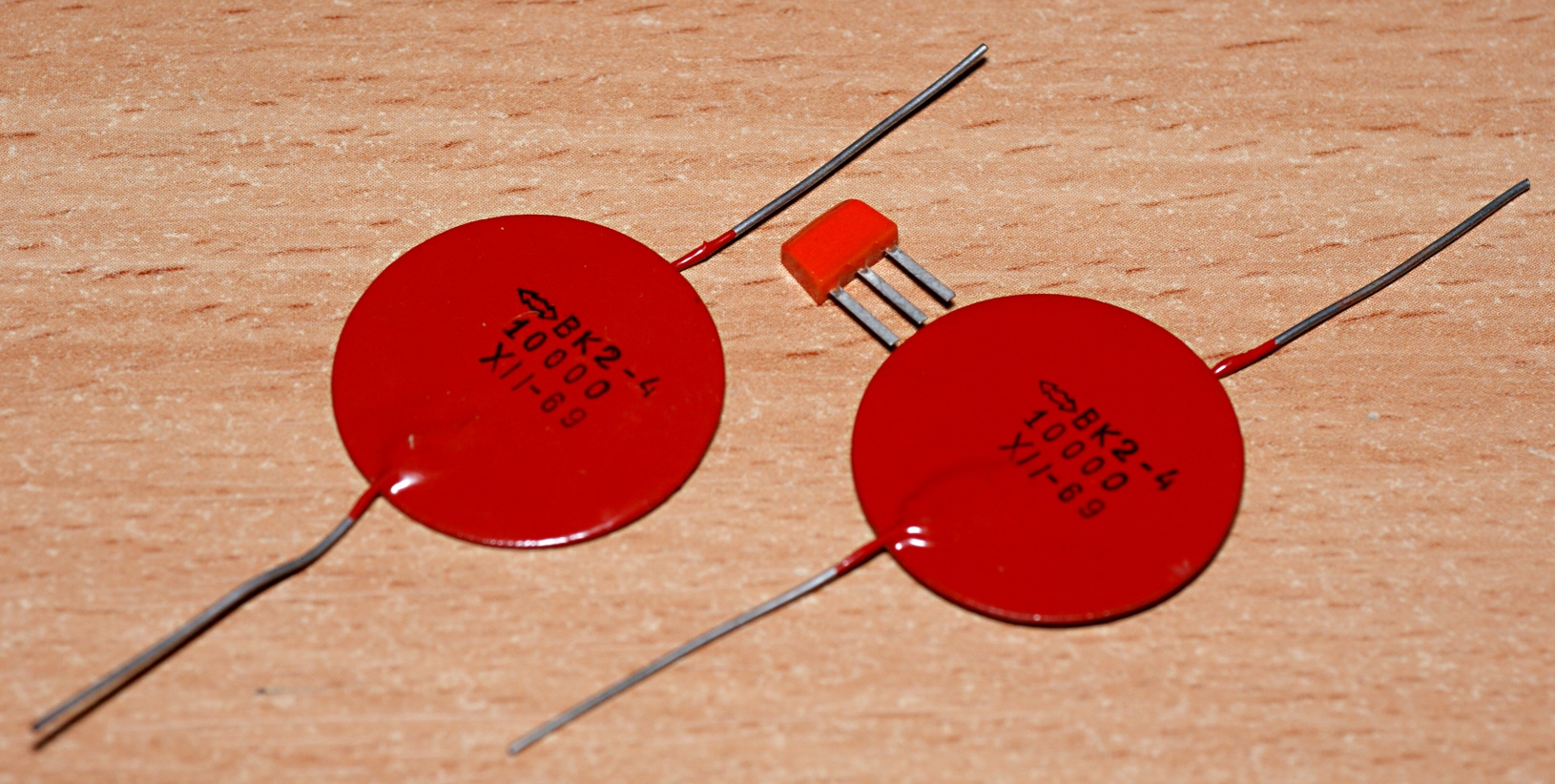

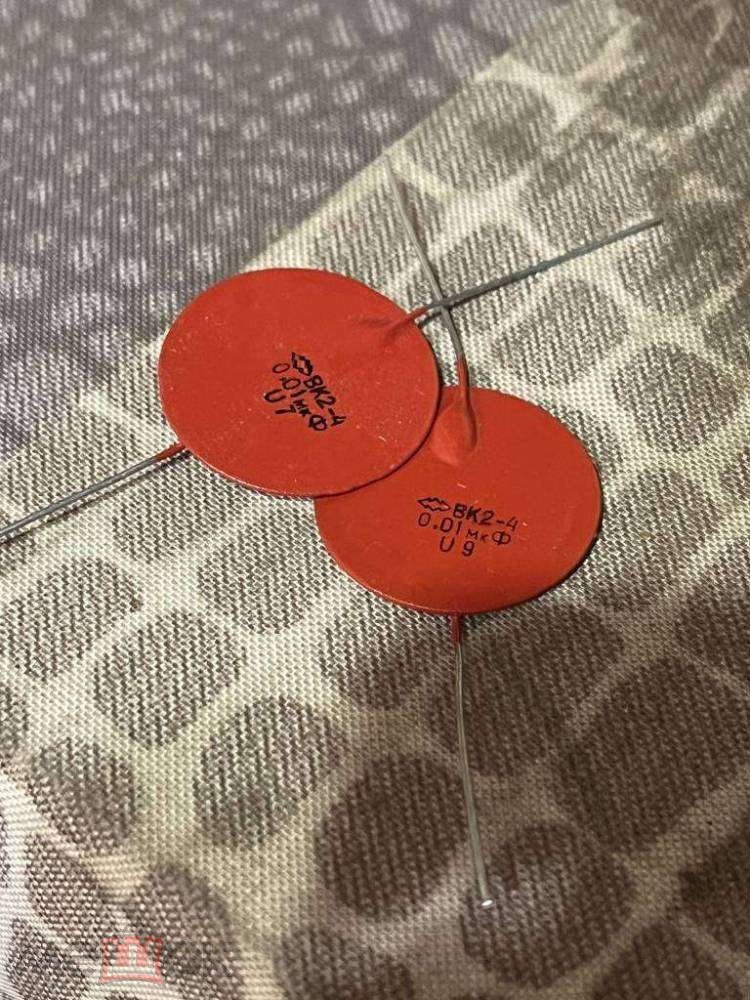

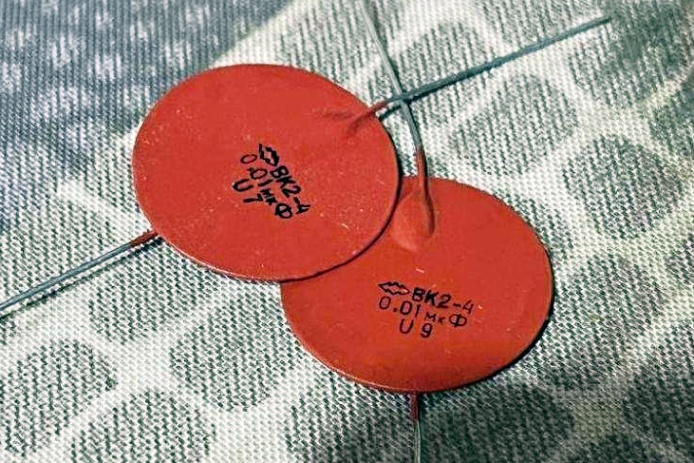

ВК2-4

полный размер

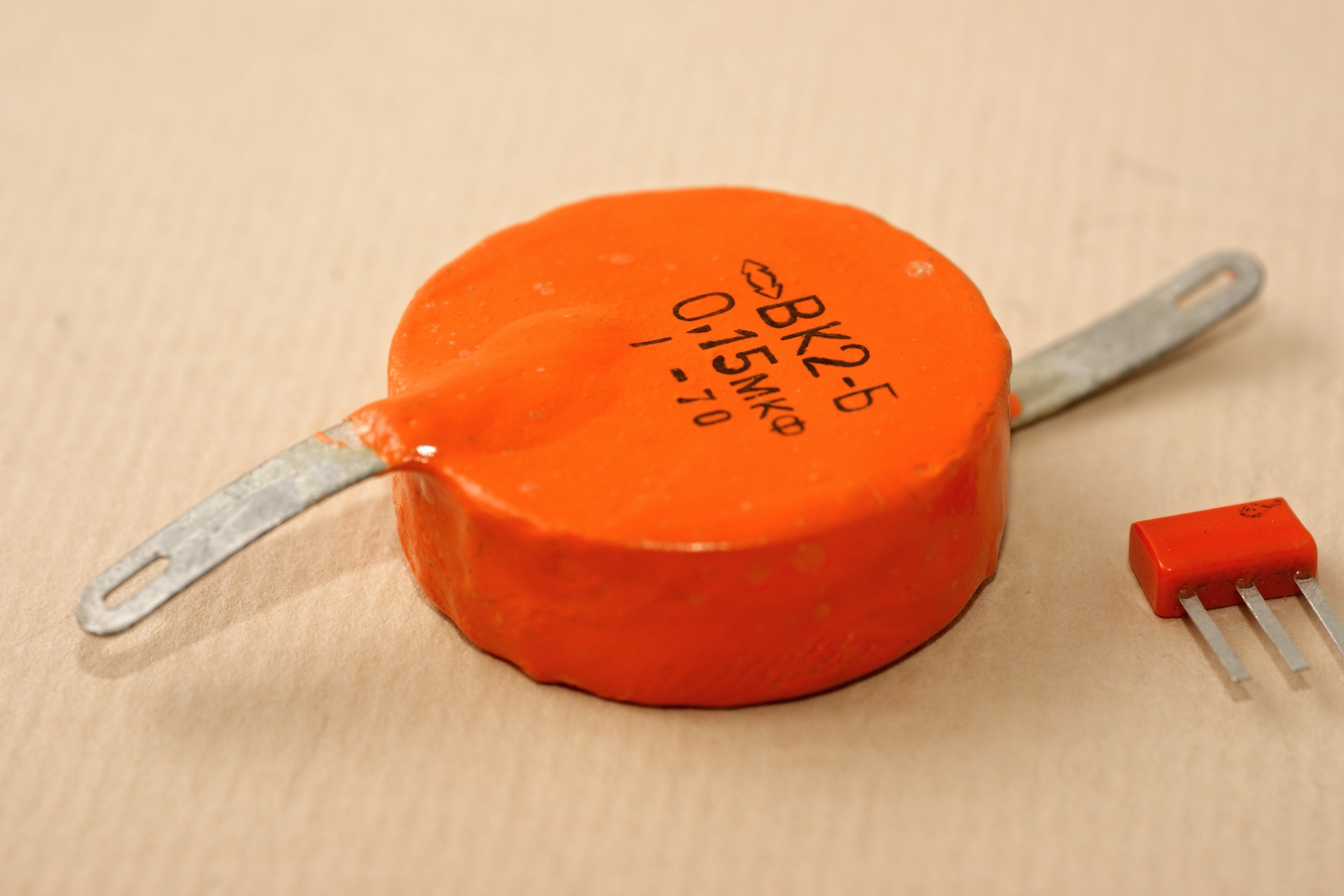

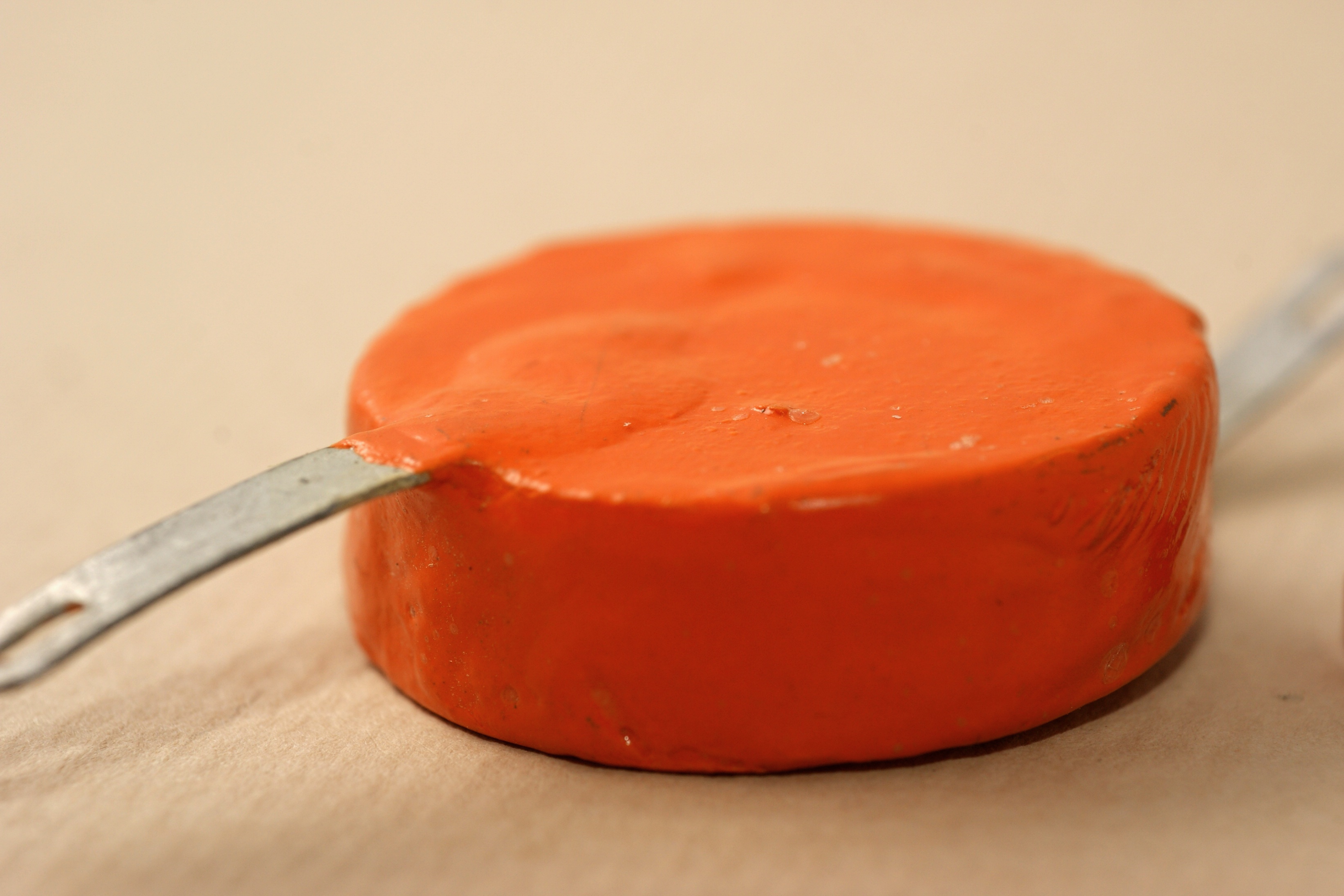

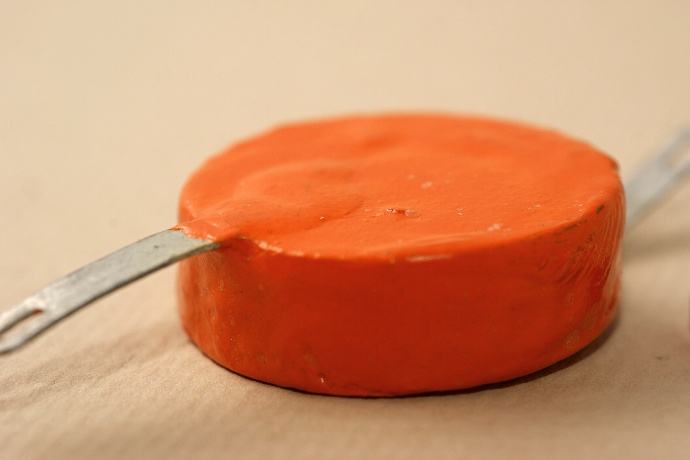

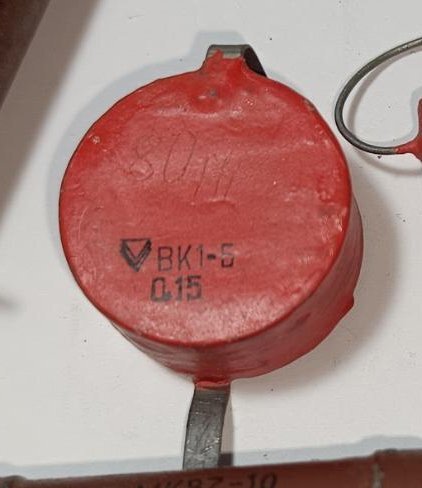

ВК2-Б

Что означает буква "Б" в названии - неясно. Большой? :))) По сравнению с обычными варикондами, ВК2-Б действительно выглядят гигантами...

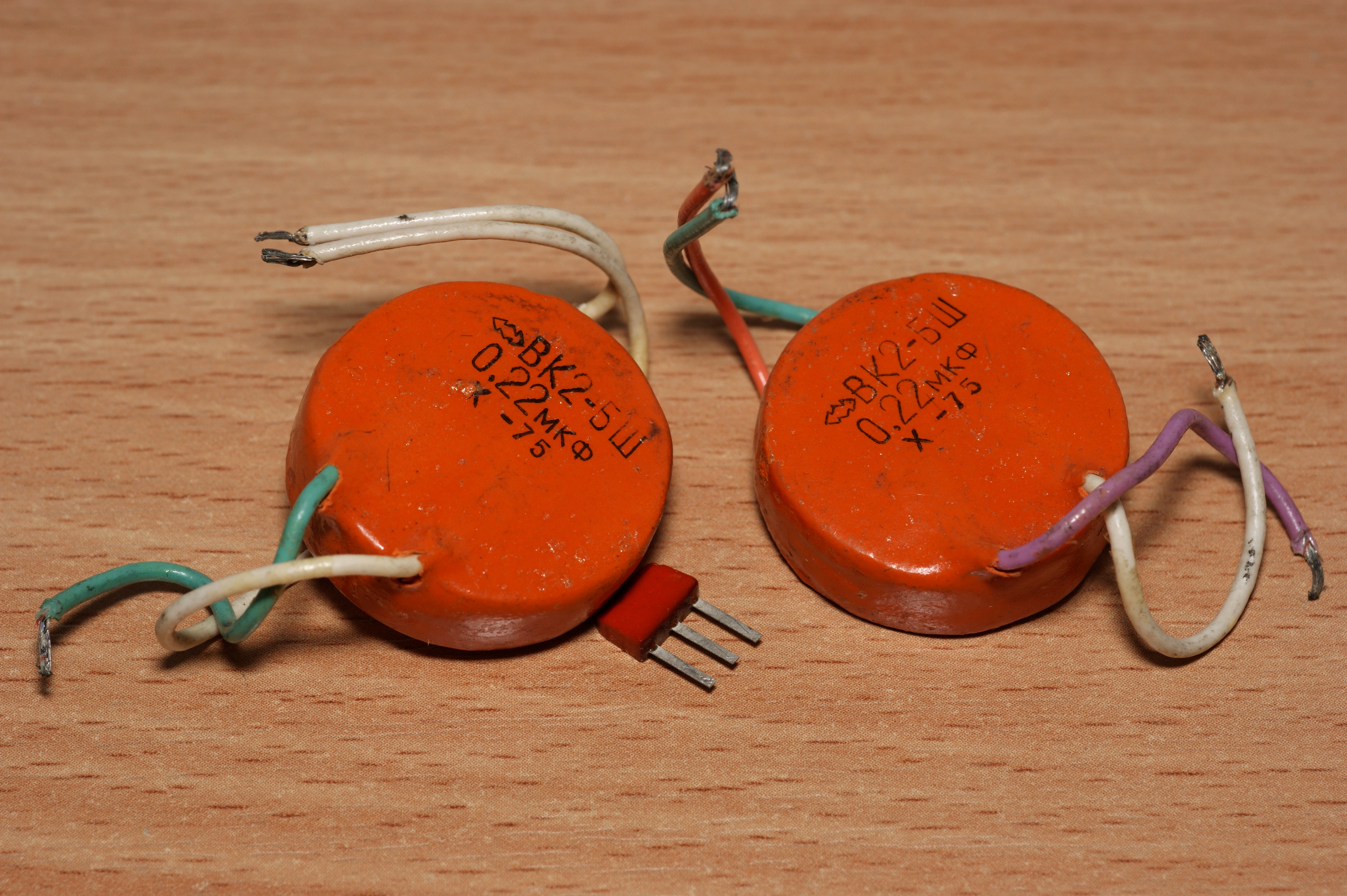

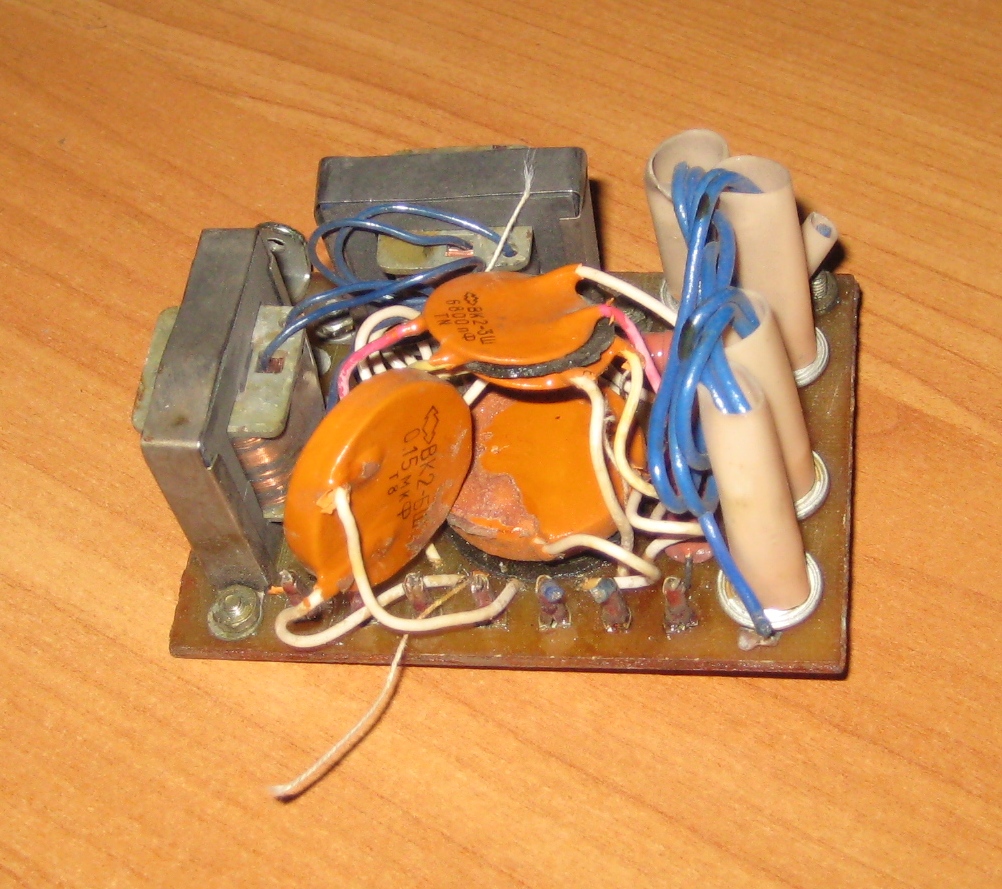

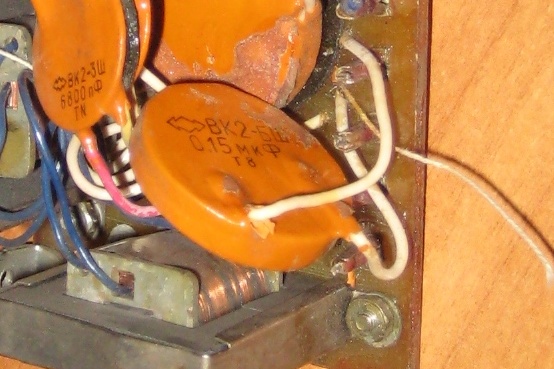

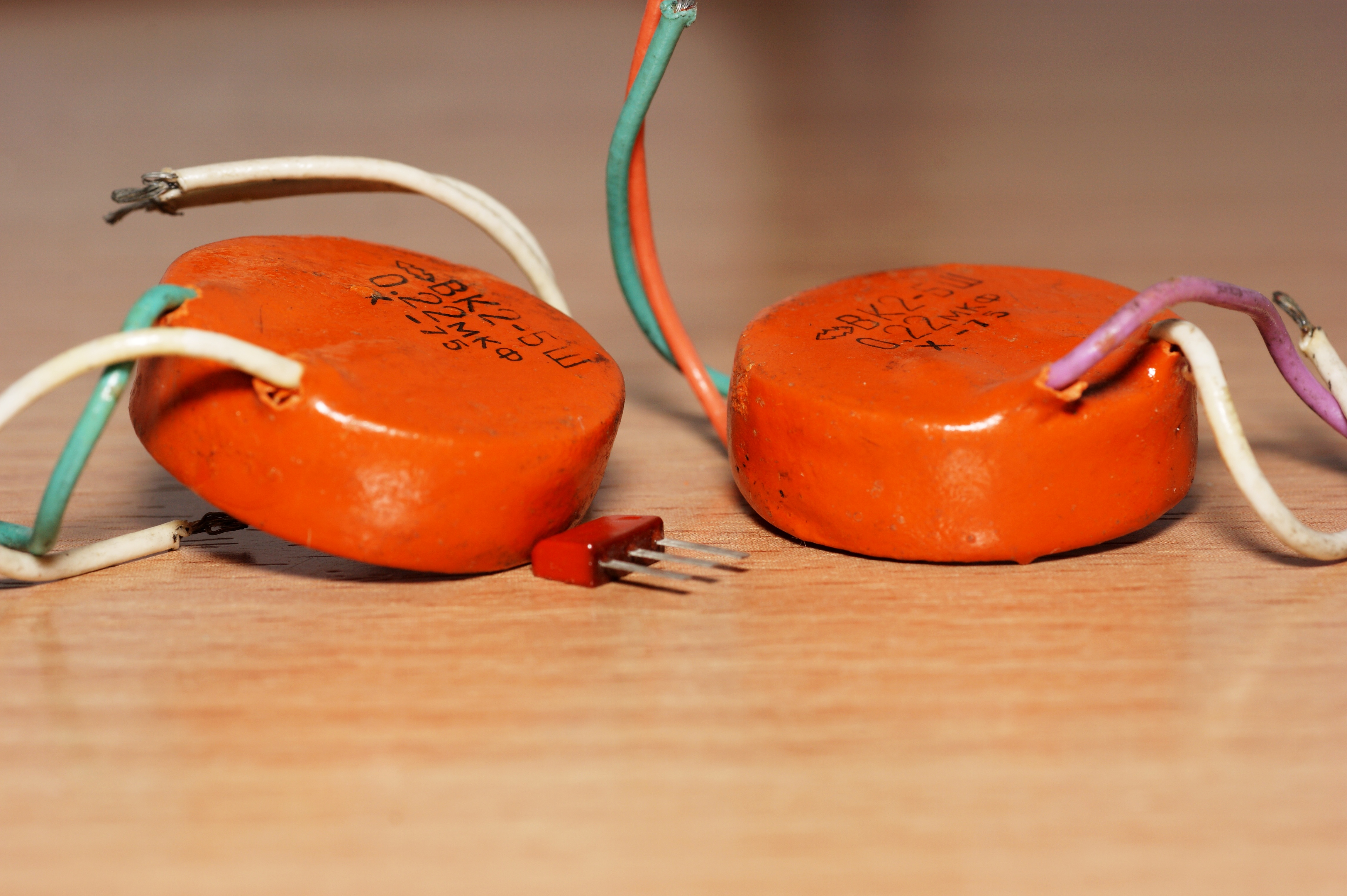

ВК2-БШ


(фото с Форума радиодеталей)

Источники:

1. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 394)
2. Автоматизация производства и промышленная электроника. В 2-х т. Гл. ред. А.И. Берг и В.А. Трапезников т.1. М., "Современная энциклопедия", 1962 (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т.1. А-И. 1962.
3. В. А. Ломанович. Справочник по радиодеталям (Сопротивления и конденсаторы). - М.: Издательство ДОСААФ — 1966
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
5. Конденсаторы. Справочник. - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1973
6. Справочник по электрическим конденсаторам / М. Н. Дьяконов, В. И. Карабанов, В. И. Присняков и др.; Под общ. ред. И. И. Четверткова и В. Ф. Смирнова. — М.: Радио и связь, 1983.
7. Справочник радиолюбителя-конструктора - 3-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека, Вып. 1043).
8. Горячева Г. А., Добромыслов Е. Р. Конденсаторы: Справочник. — М.: Радио и связь, 1984. (Массовая радиобиблиотека. Вып. 1079).
9. Электрические конденсаторы и конденсаторные установки: Справочннк/В. П. Берзан, Б. Ю. Геликман, М. Н. Гураевский и др.; Под ред. Г. С Кучинского.— М.: Энергоатомиздат, 1987.
10. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
