ВК-07-8, ВК-07-14М

Малогабаритные купроксные выпрямители для схем электропитания, с повышенной до 100 кГц рабочей частотой. Выпускались по ЗТУ №49-16.

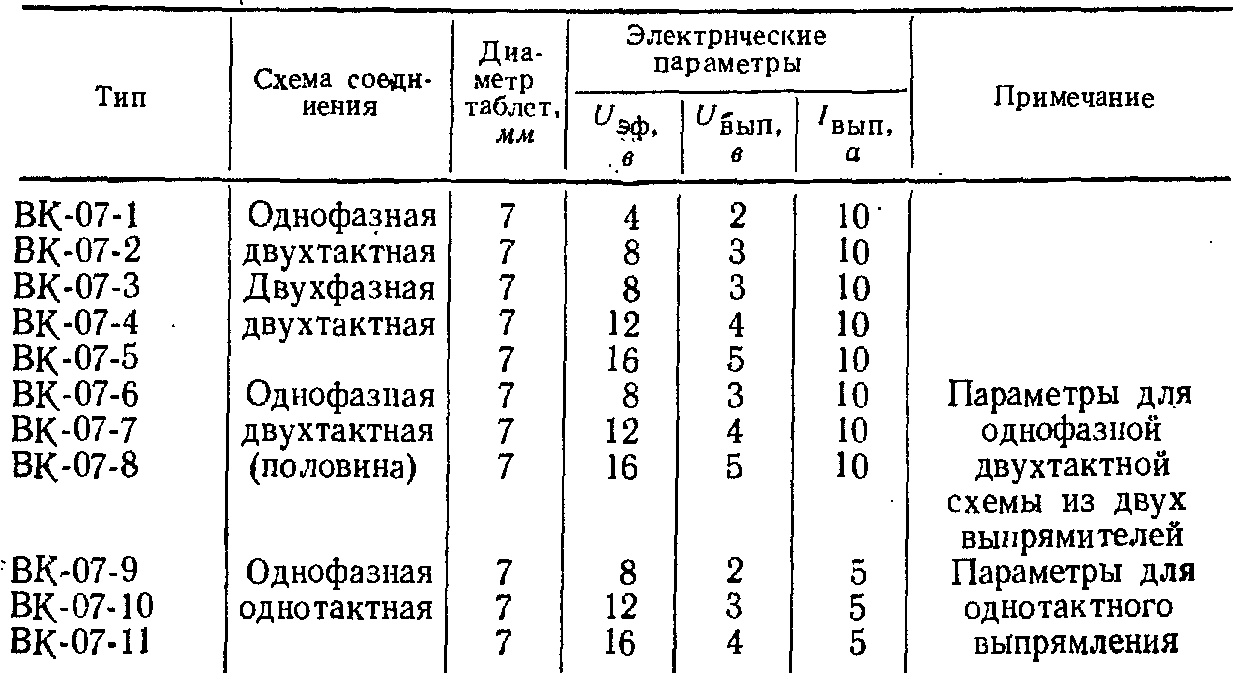

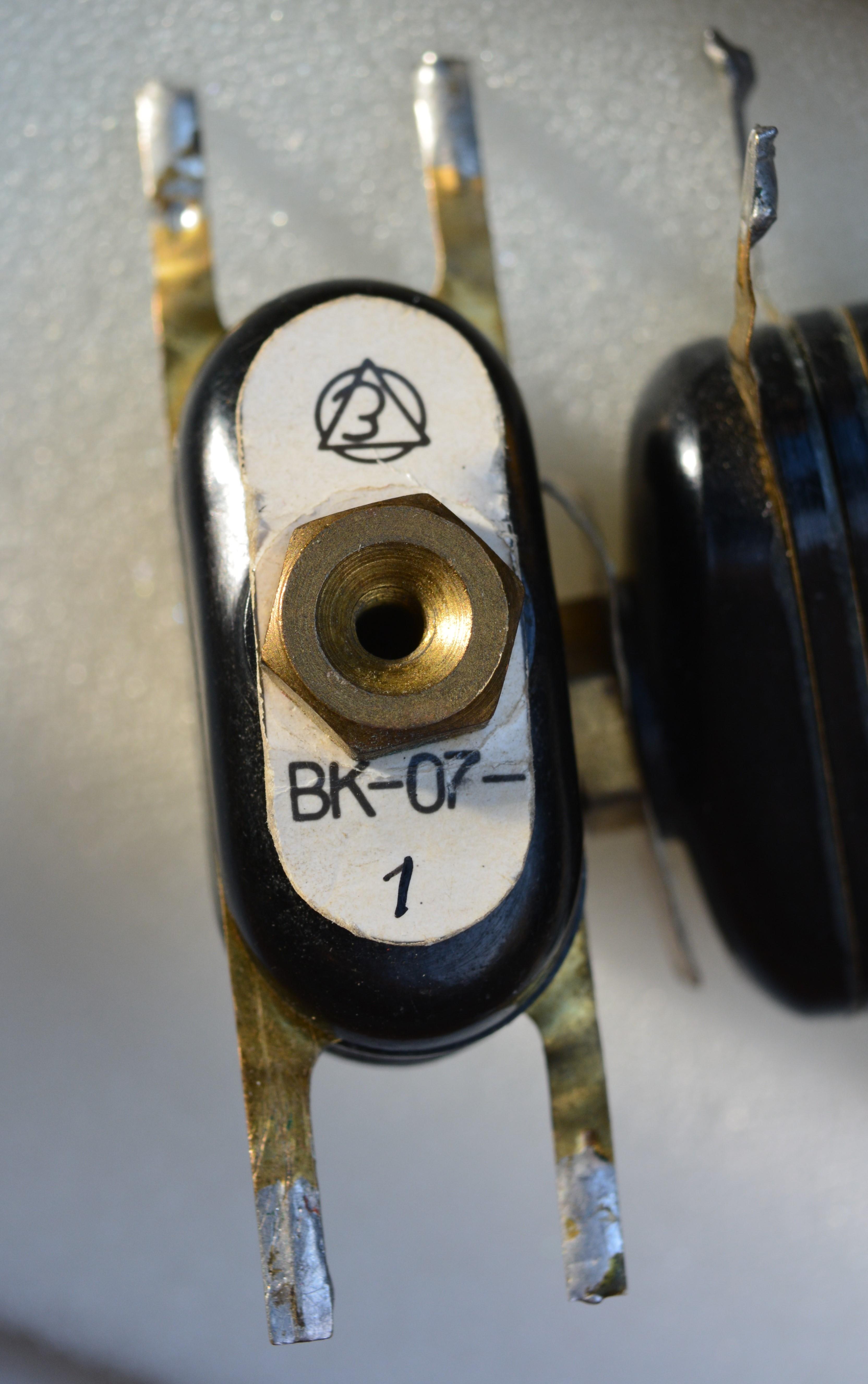

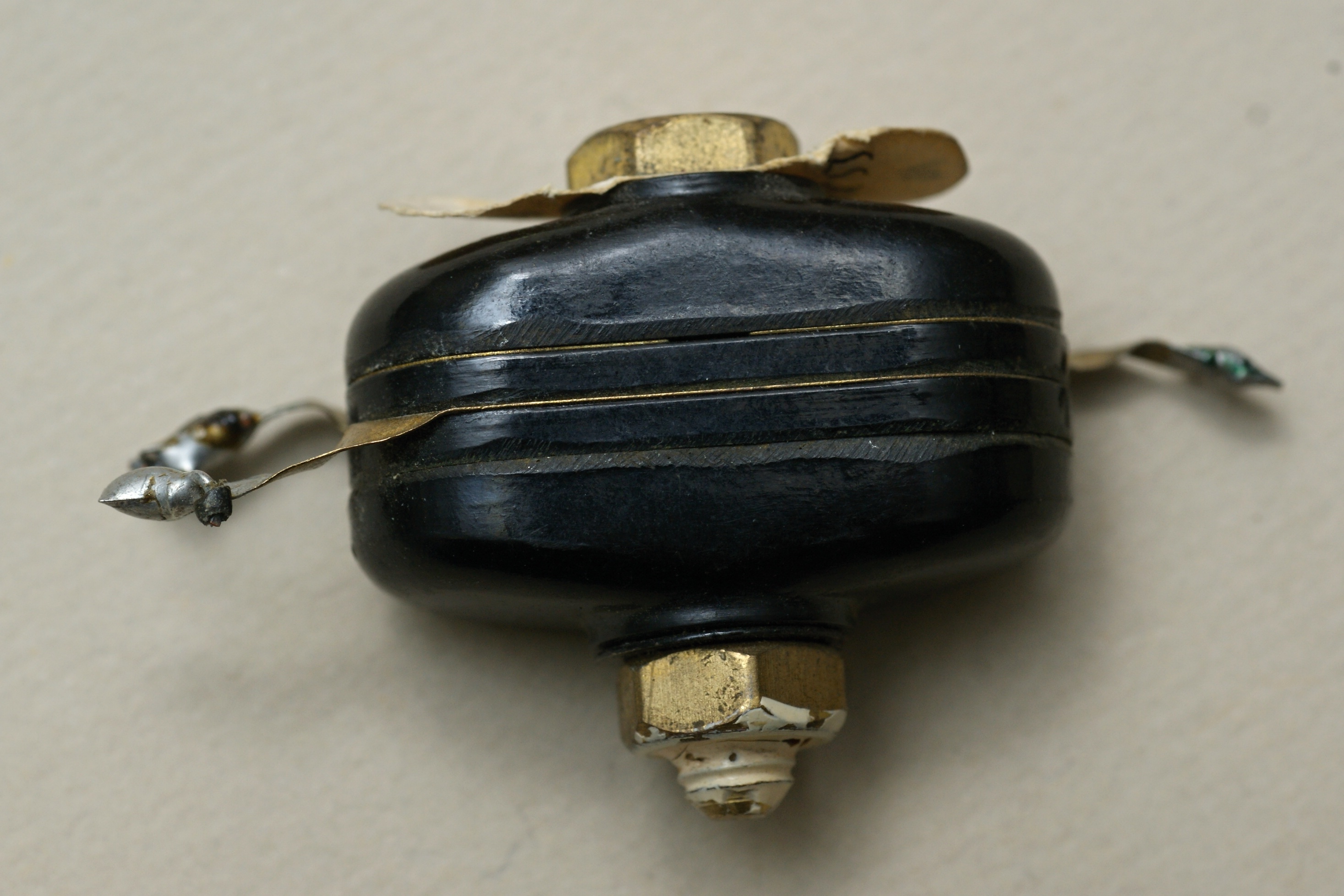

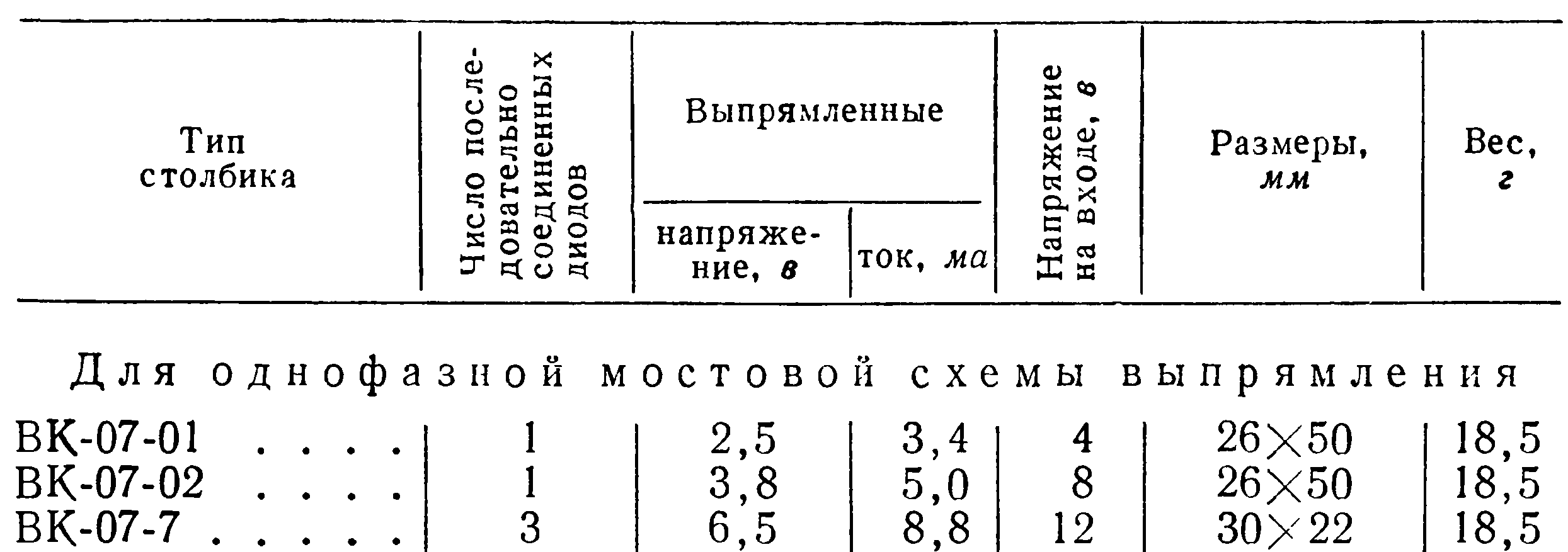

Они собираются из таблет, в пластмассовом кожухе. Интересно, что последняя цифра в обозначении показывает не число таблет, как это обычно принято для купроксов, а всего лишь порядковый номер. При этом в самом первом справочнике приводятся лишь три типа, затем их число увеличилось до одиннадцати.

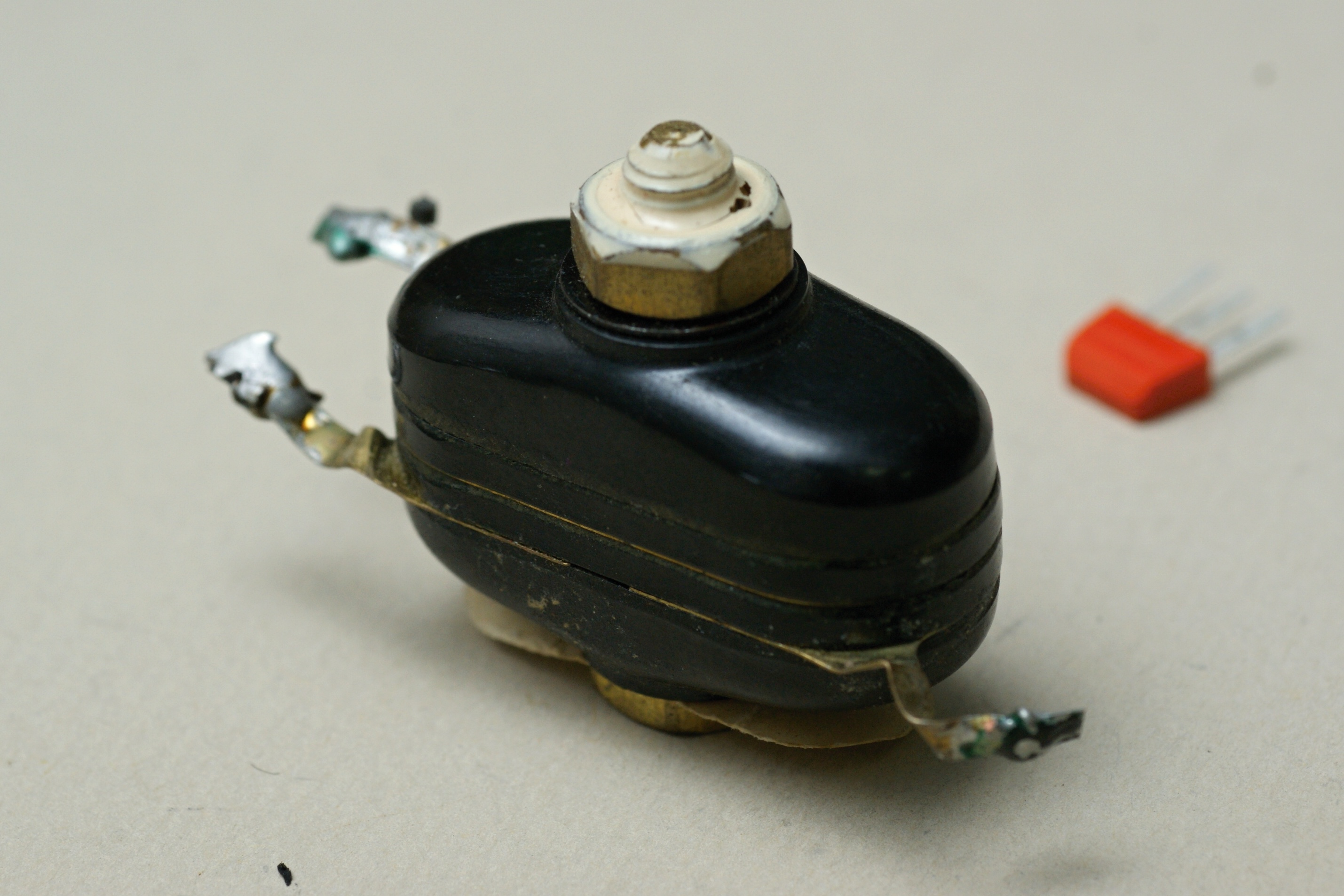

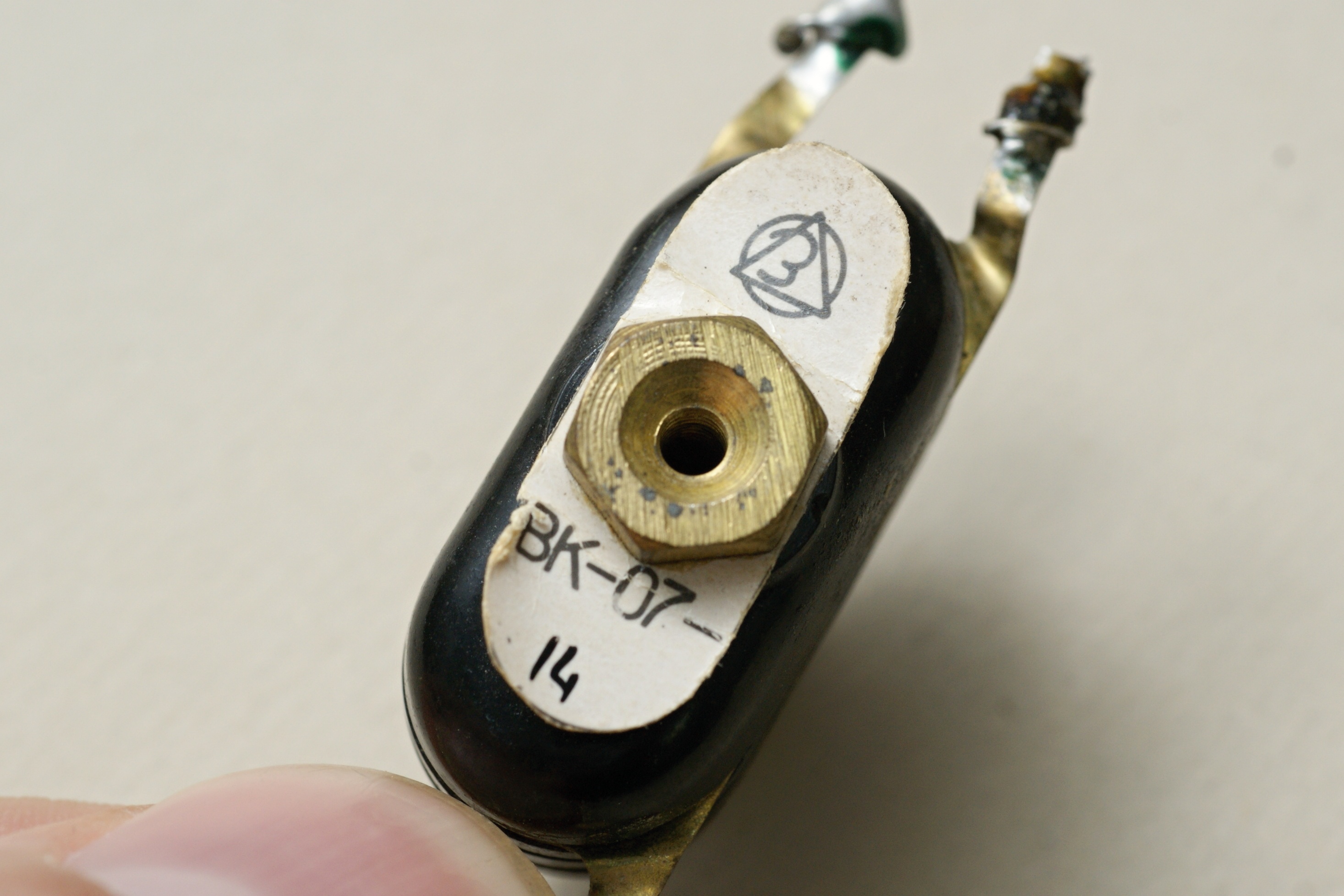

Ну а вариант ВК-07-14М вообще нигде не упомянут, кроме как в схемах приборов, к примеру авометра ТТ-1; судя по ним он представляет собой полумост - два последовательно соединенных диода с отводом от середины.

Таблеты в них могли соединяться в разной последовательности. Так, ВК-07-8 - тоже половинка моста.

Производитель - завод полупроводниковых приборов, Йошкар-Ола. А первоначально их разработал и выпускал, предположительно, московский завод №498 МПСС (завод "Старт").

Источники:

1. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть первая. Электронная техника. - Государственное энергетическое издательство. М. - Л. 1950.
2. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
