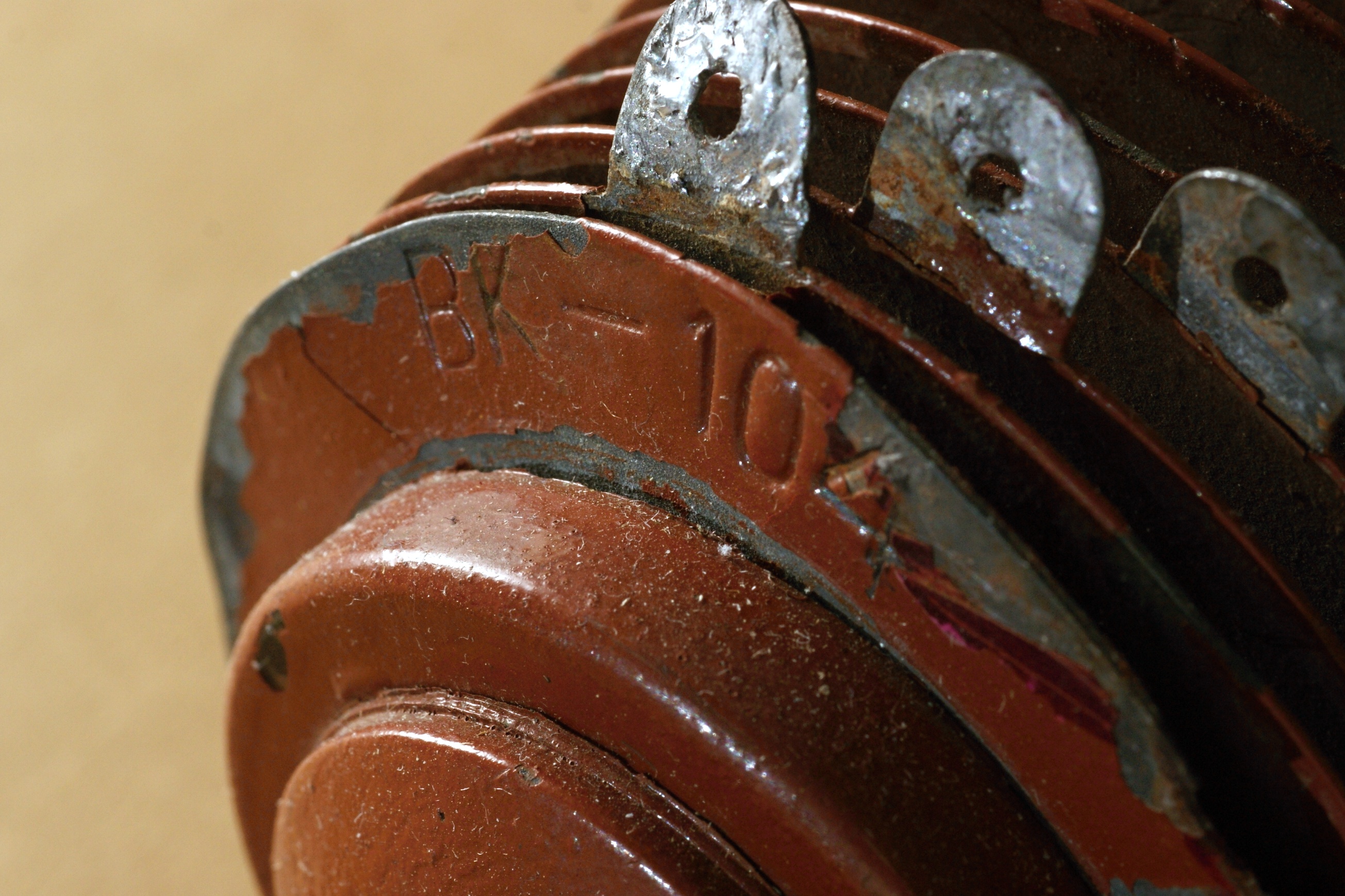

ВК-104

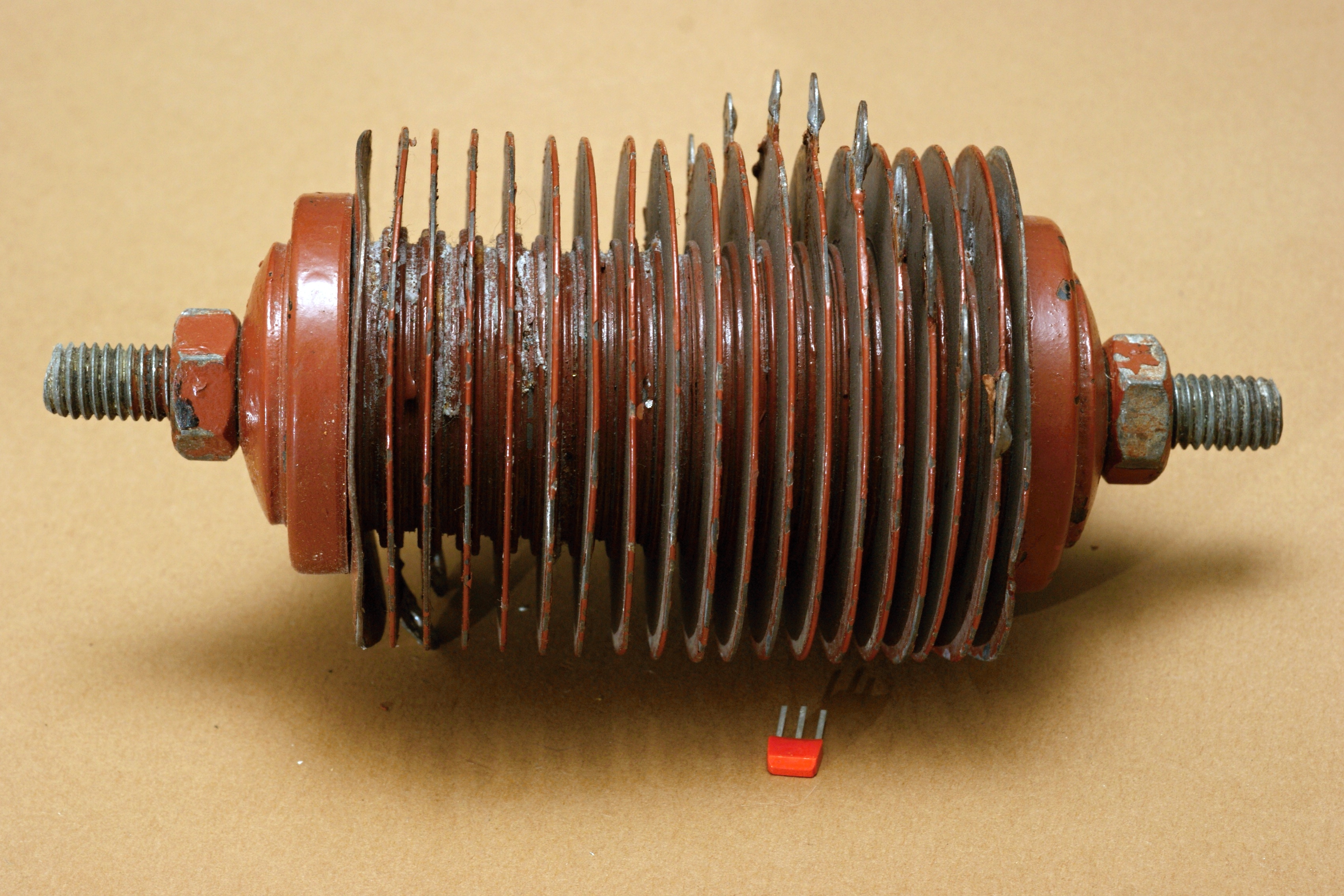

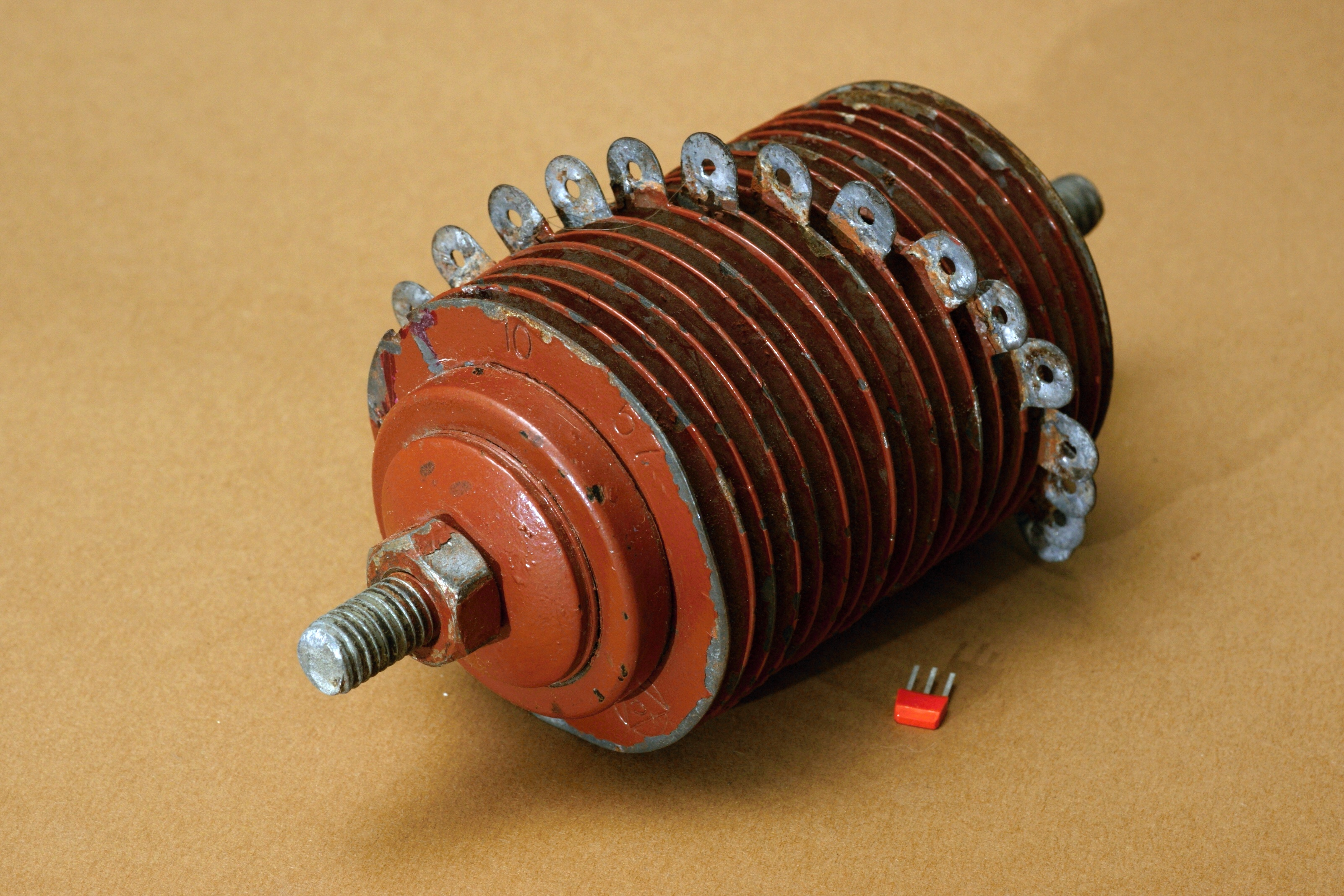

Меднозакисный силовой выпрямитель. Судя по справочникам, довольно оригинальной конфигурации - он состоит из 36 дисков, соединённых в две группы из 18 параллельно включенных элементов каждая. Группы соединены последовательно.

Это, понятно, сделано для увеличения выпрямленного тока - до 7,5 А (по некоторым данным до 3,5 А). Подводимое напряжение 16 В, выпрямленное 8 В (или 5 В).

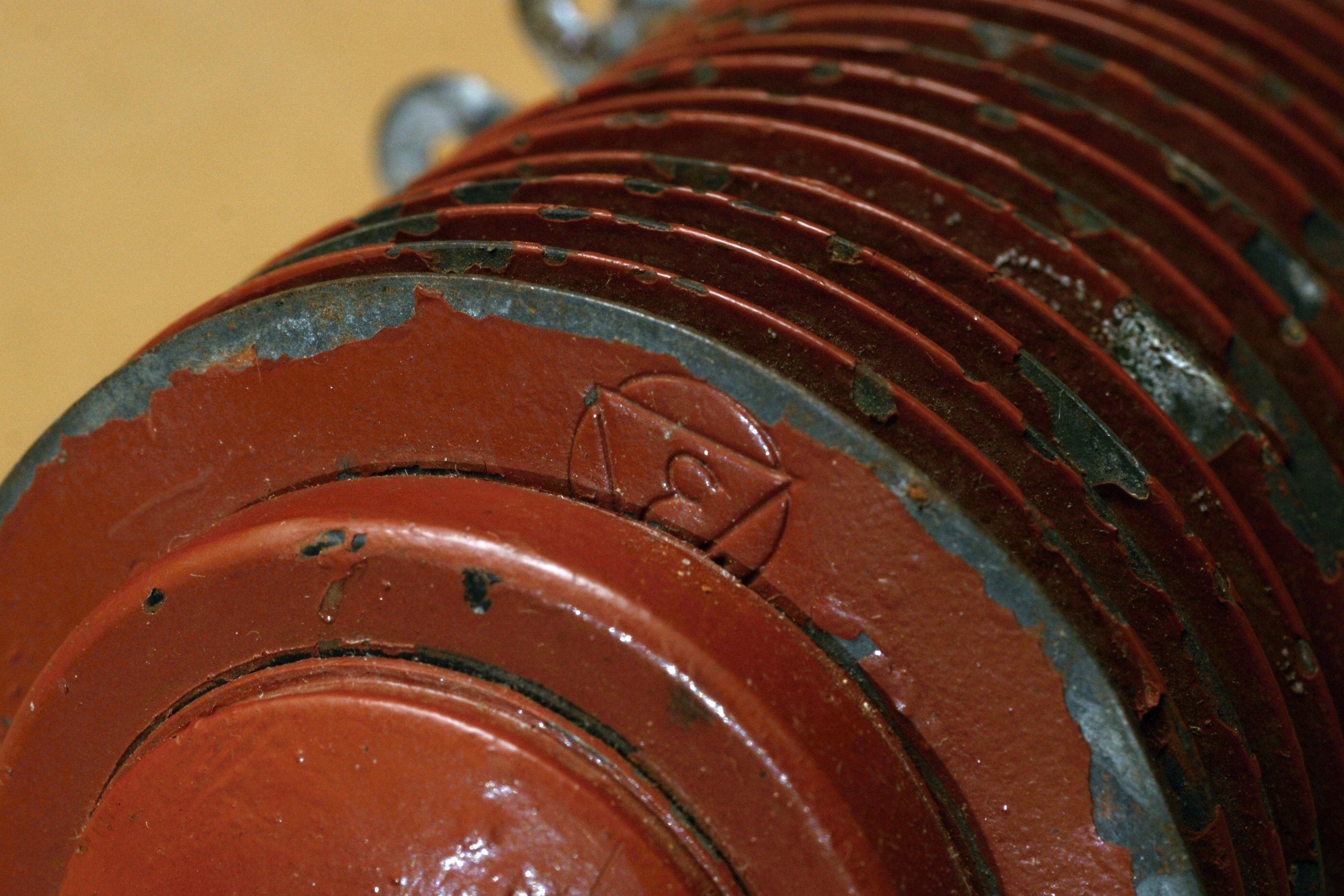

Производитель - завод полупроводниковых приборов (г. Йошкар-Ола).

Источники:

1. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
3. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
