Силовые диффузионные диоды, номинальный ток 200 Ампер (среднее
значение), номинальное напряжение 700-1000 В, среднее значение напряжения в
открытом состоянии 0,56-0,60 В.
Предназначены для выпрямления переменного тока частотой от 50 до 400 Гц
в различных силовых электроустановках.
Производители - Каджи-Сайский Электротехнический завод, Киргизия и Таллинский электротехнический завод, ныне оба не действуют; а также Запорожский завод "Преобразователь" (Украина).
 | |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
Это старое название вентилей
ВКД-200. Ныне, при необходимости
замены, рекомендуют
применять Д161-200Х-9.
Вентили рассчитаны для работы при естественном и воздушном принудительном охлаждении.
Основу конструкции составляет кремниевая двухслойная p-n структура,
вмонтированная в герметичный металло-стеклянный корпус,
предохраняющий ее от влияния внешних воздействий и обеспечивающий
необходимый теплоотвод при работе вентиля. Анодом вентиля является
гибкий медный вывод с наконечником, катодом — медное основание корпуса,
имеющее резьбовую часть для ввинчивания вентиля в медный или силуминовый охладитель.

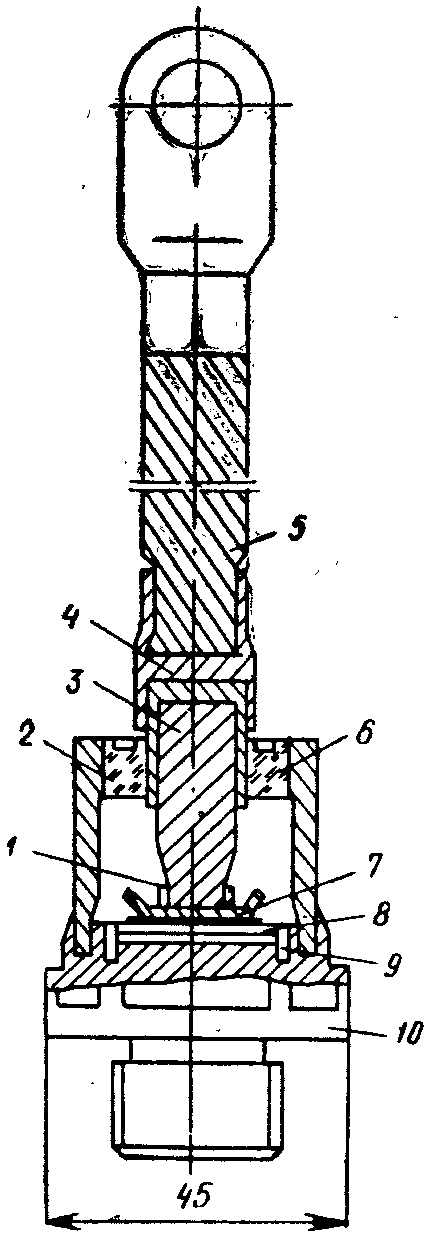

Монокристаллическая пластина 8 (см. рис.) кремния диаметром
25 мм с образованным в ней p-n переходом и металлическими контактами впаяна
между термокомпенсирующими пластинами 7 и 9 вольфрама —
верхняя диаметром 22 мм, толщиной 1,2 мм, нижняя диаметром 25 мм при той же
толщине. Эти три пластины составляют вентильный элемент. На верхнюю пластину
7 предварительно напаивают медную чашечку 1.
Назначение пластин 7 и 9 — уменьшение механических напряжений
в кремнии, возникающих из-за тепловых деформаций его и контактирующих
с вентильным элементом медных деталей; температурные коэффициенты
линейного расширения кремния и вольфрама близки по величине.
Для защиты от влаги, загрязнения, механических воздействий,
а также
для обеспечения интенсивного отвода тепла вентильный элемент помещают
в герметический металлический корпус, состоящий из медного основания
10 и металлостеклянной крышки. Стальная втулка 4 изолирована
от стального стакана 6 с впаянным внутренним гибким выводом 3
напряженным стеклянным изолятором 2.
Сборка вентиля происходит следующим образом. Вентильный элемент припаивают
к основанию 10 корпуса, крышку устанавливают через фторопластовую
прокладку на основании; при этом внутренний гибкий вывод попадает в чашечку
1, предварительно заполненную расплавленным припоем; герметичное
соединение крышки и основания достигается завальцовкой. К стакану
в припаивают переходную втулку с внешним гибким выводом 5,
имеющим наконечник. Электродами вентиля являются внешний гибкий вывод
с наконечником (как правило, анод) и основание со шпилькой (катод),
которой вентиль ввинчивают в охладитель (радиатор).
 |
 |
 |
 |
 |
 |
 |

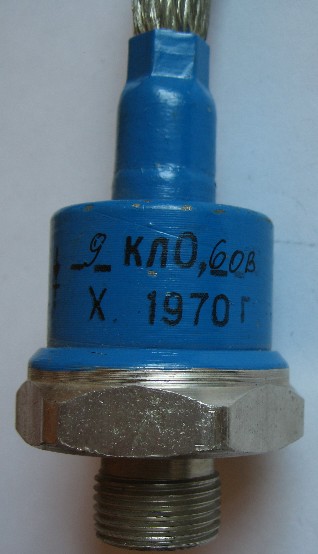

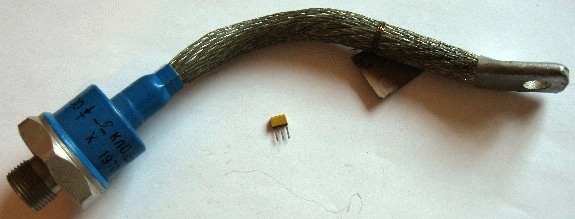

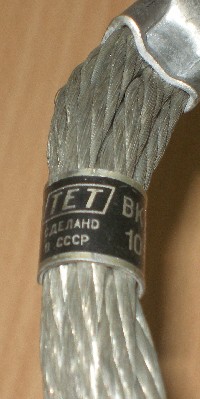

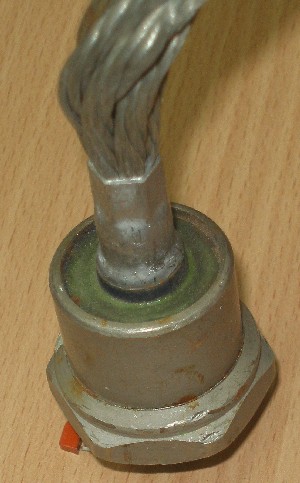

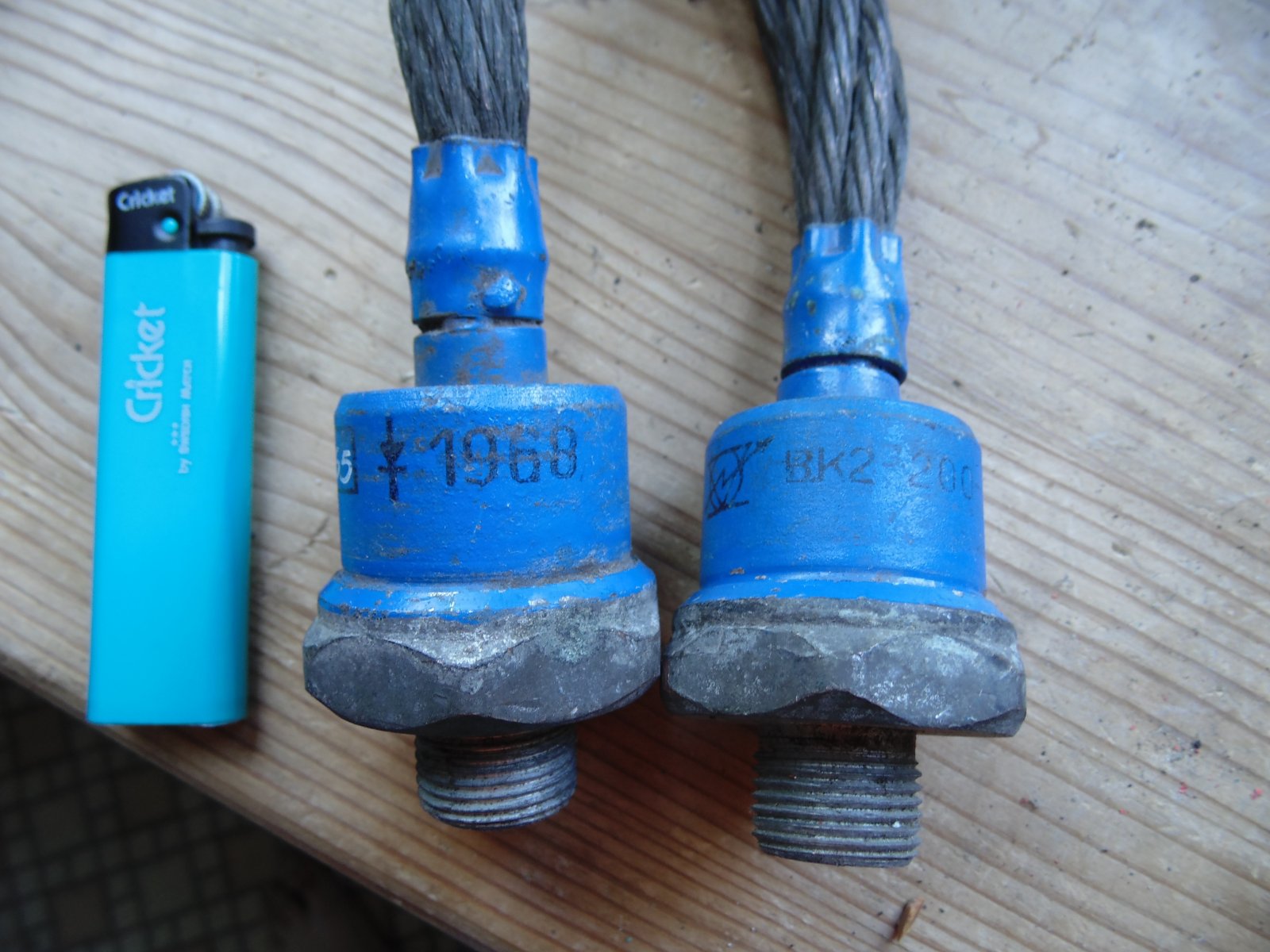

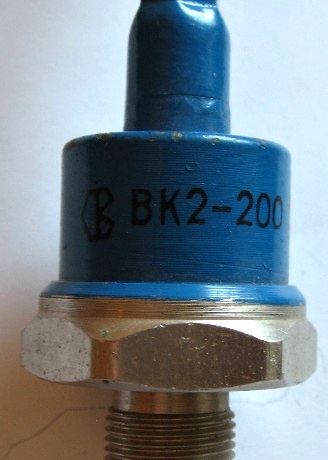

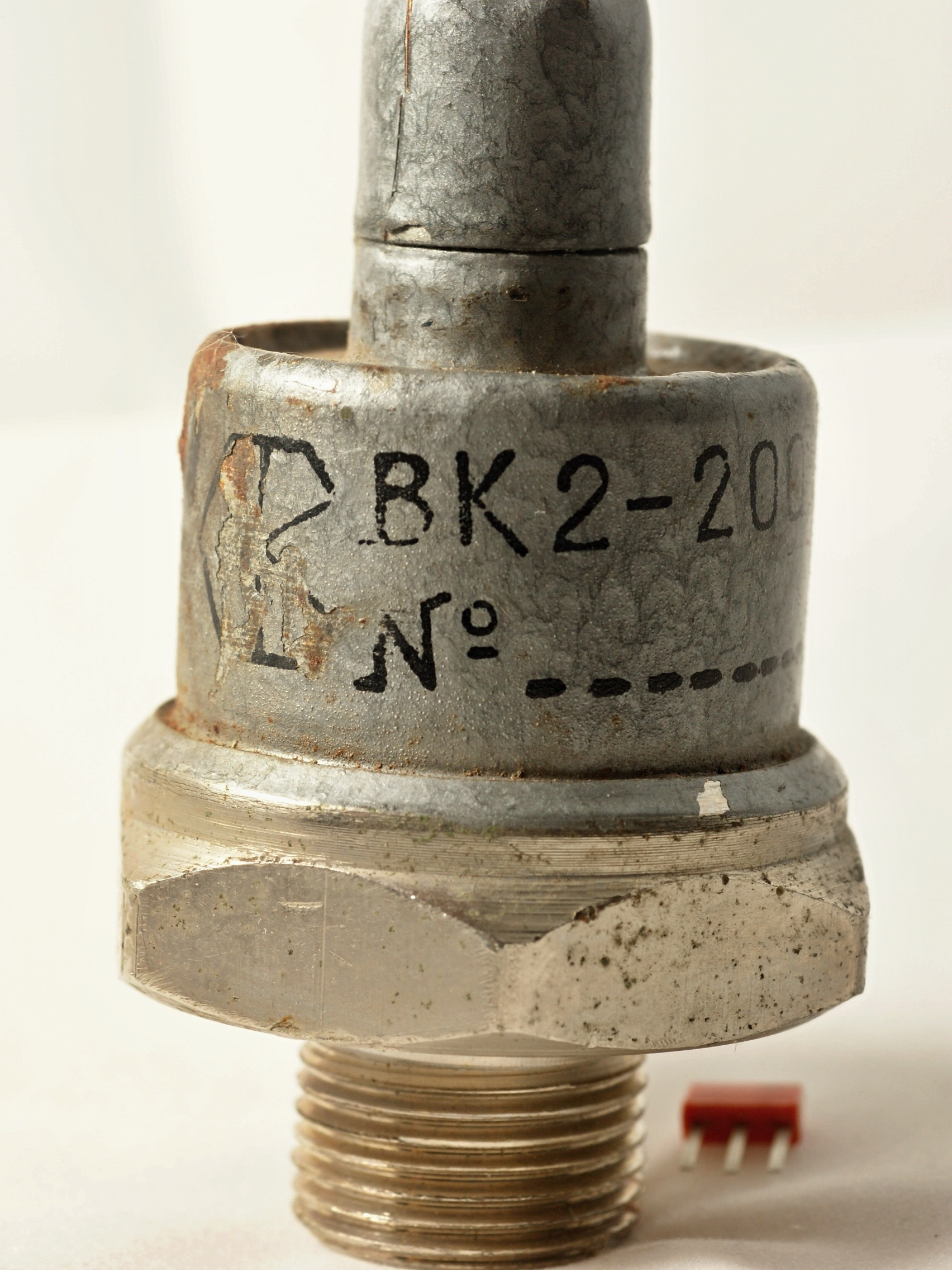

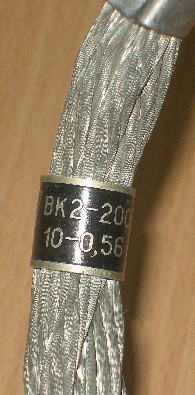

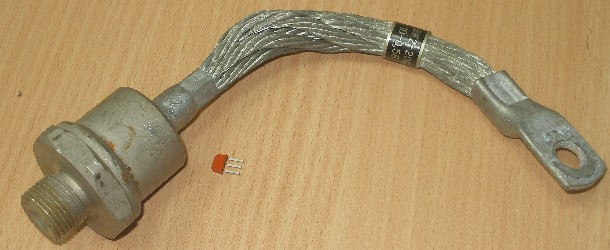

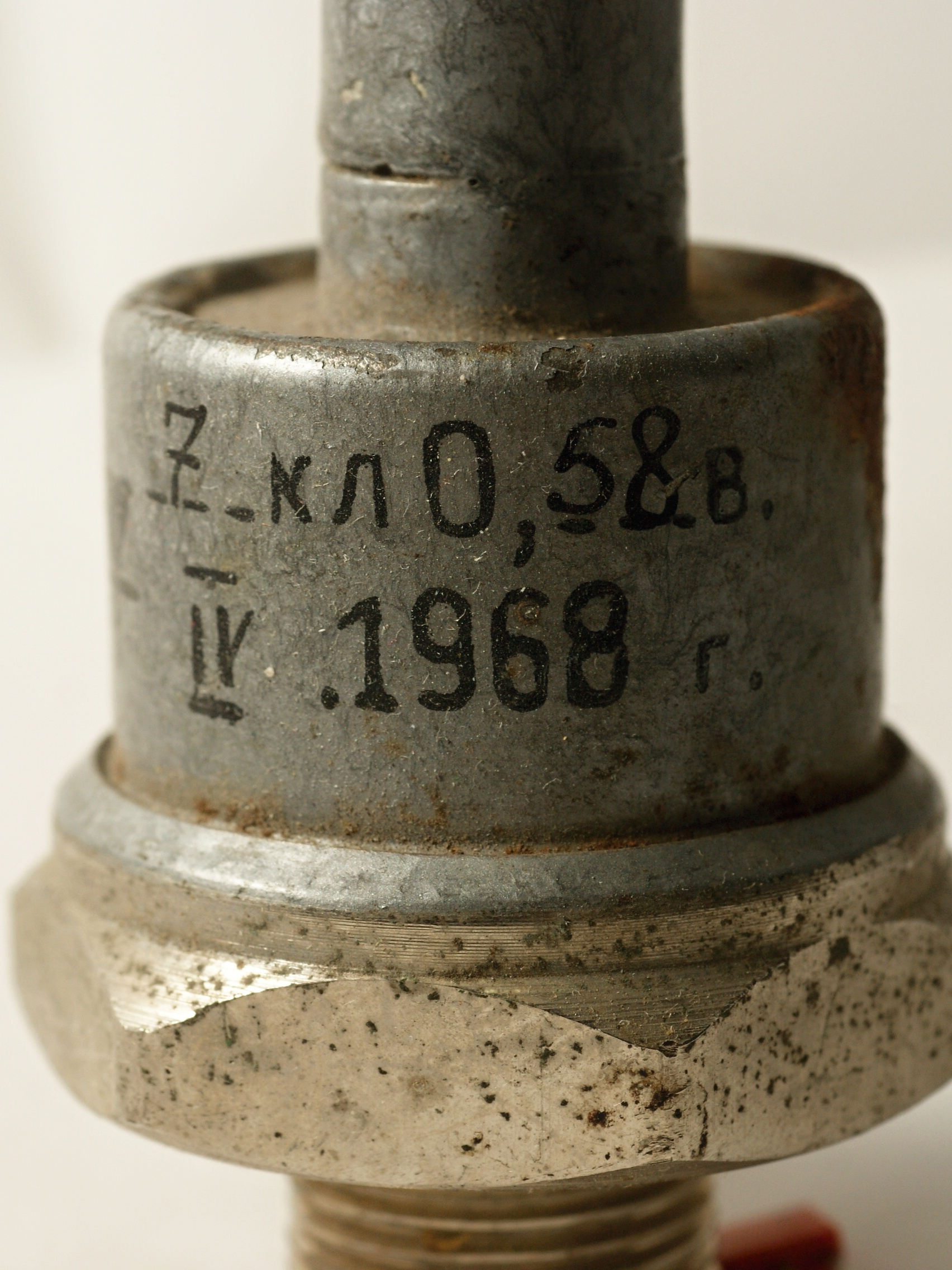

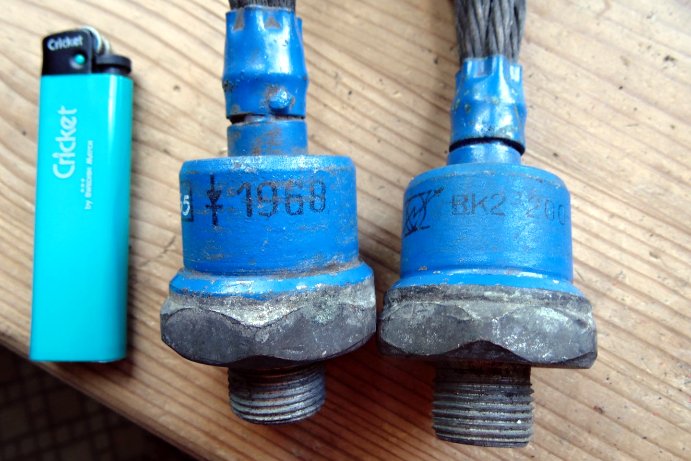

(фото с Форума радиодеталей)

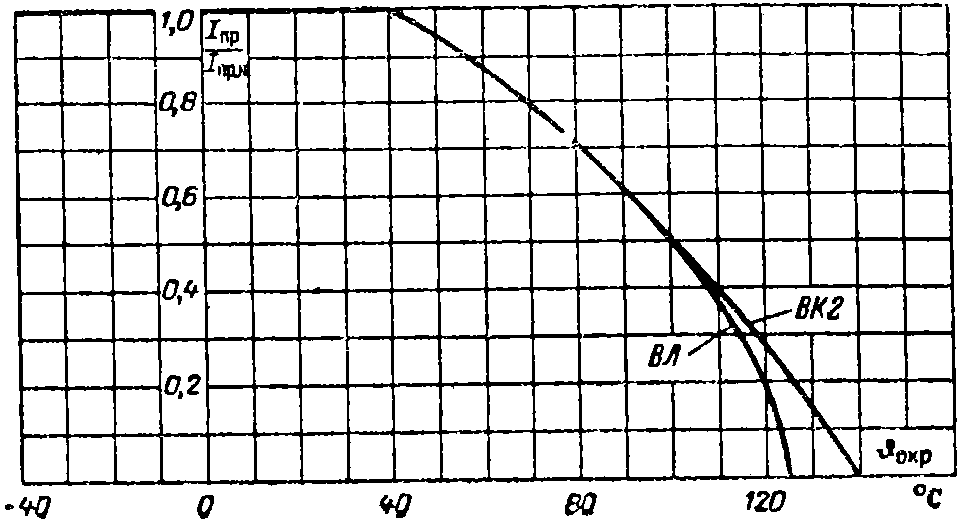

Зависимость тока нагрузки от температуры окружающего воздуха:

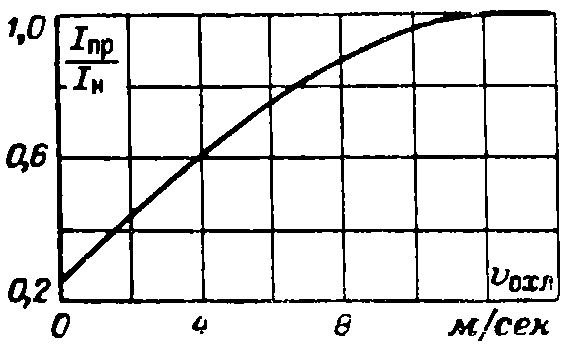

Зависимость тока нагрузки от скорости охлаждающего воздуха:

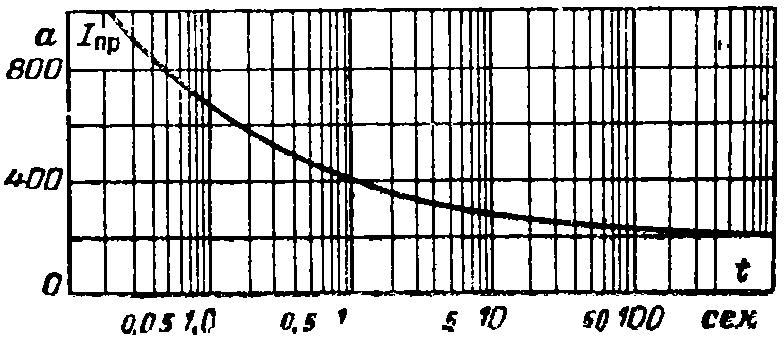

Перегрузочная кривая в аварийных режимах (при номинальных условиях охлаждения) :
Источники:
1. Справочник по полупроводниковым приборам.
Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
2. Преображенский В.И., Зимин Е.Н. Силовые
кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
3. Левин В.М., Ломанович В.А., Тарнижевский М.В. Эксплуатация автоматических
противокоррозионных устройств. М., Стройиздат, 1972.
4. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
