ВК2-50

Силовой диффузионный диод, номинальный ток 50 Ампер (среднее значение), номинальное напряжение 200 В, среднее значение напряжения в открытом состоянии 0,45 Вольт. В дальнейшем выпускался под названием ВКД-50.

Предназначен для выпрямления переменного тока частотой от 50 до 400 Гц в различных силовых электроустановках.

Производители - Электровыпрямитель (Саранск) и Каджи-Сайский Электротехнический завод. По лицензии их делали и в Болгарии.

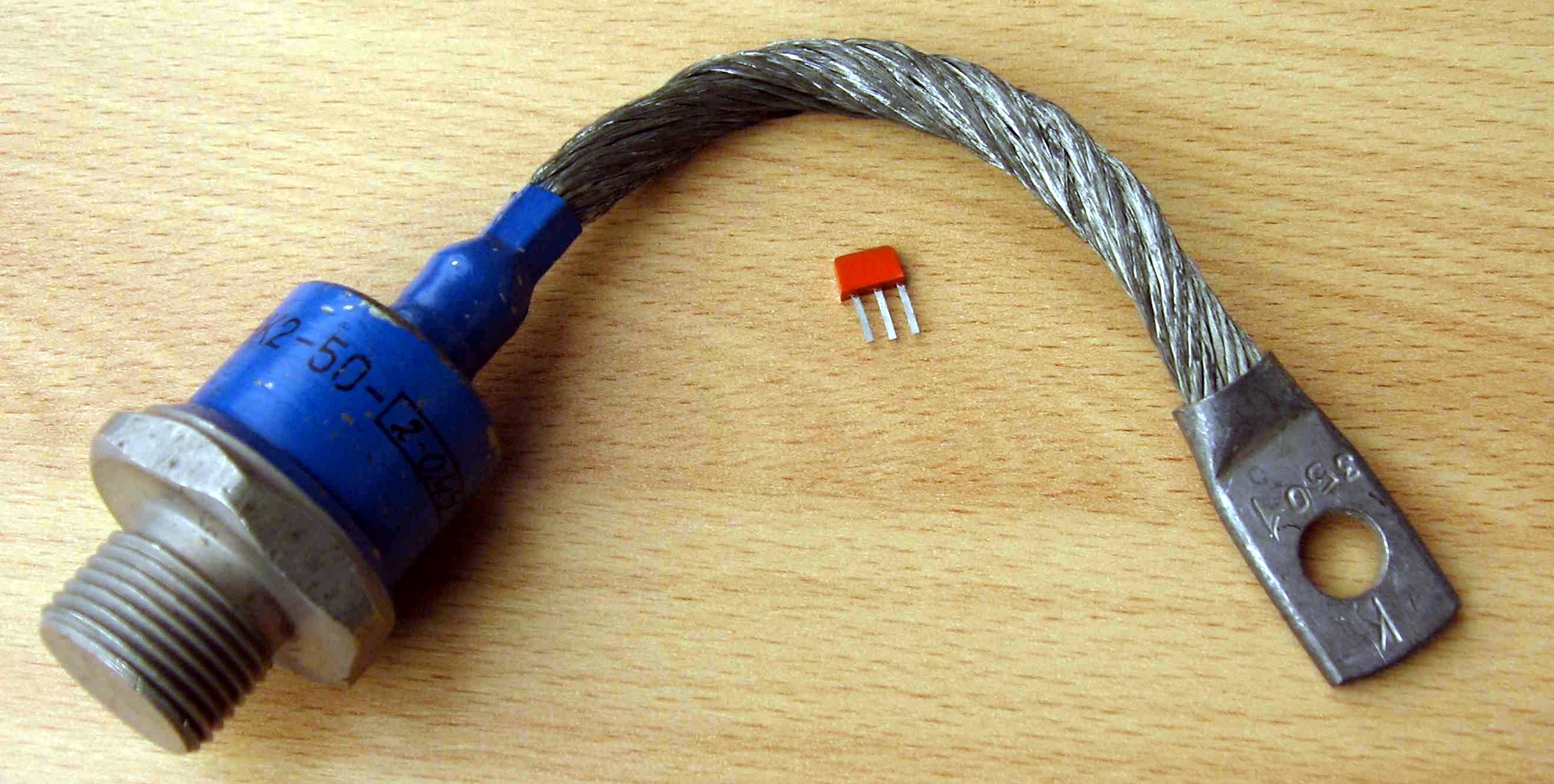

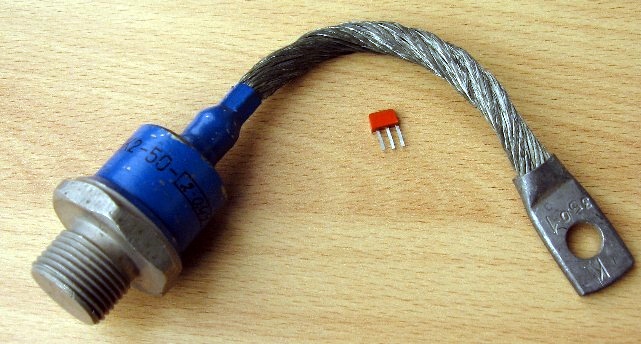

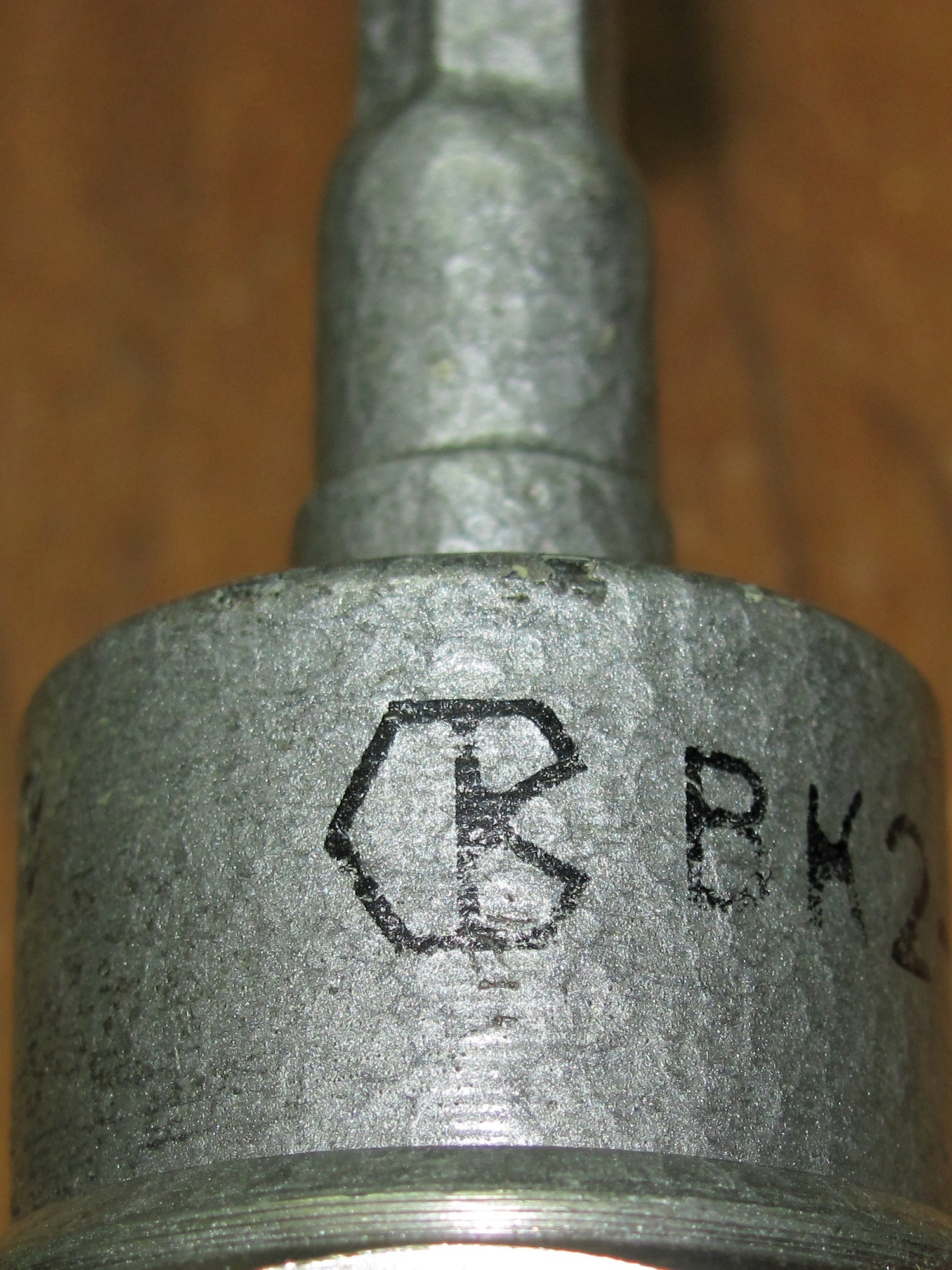

(фото с форума Портативное ретрорадио)

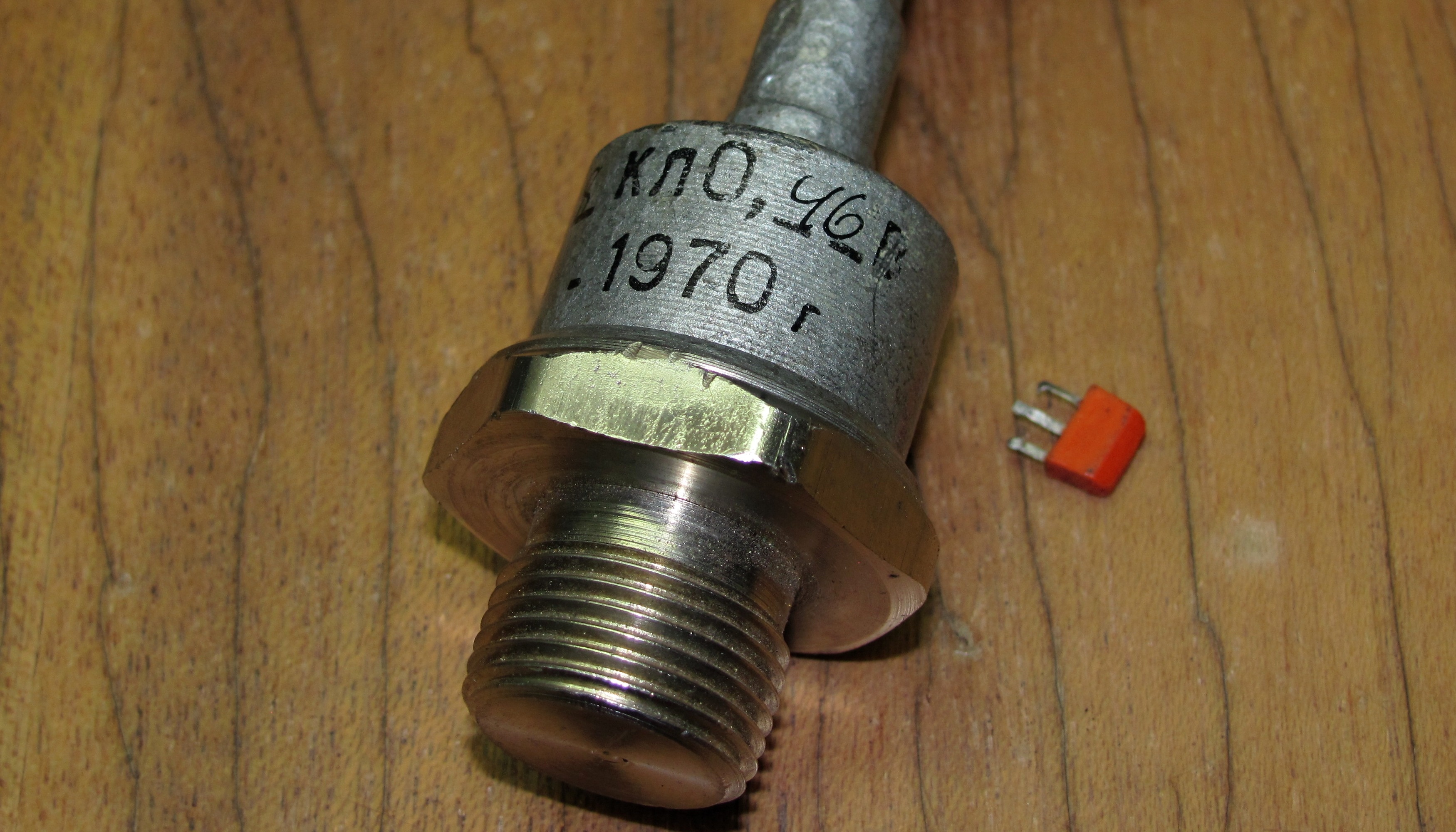

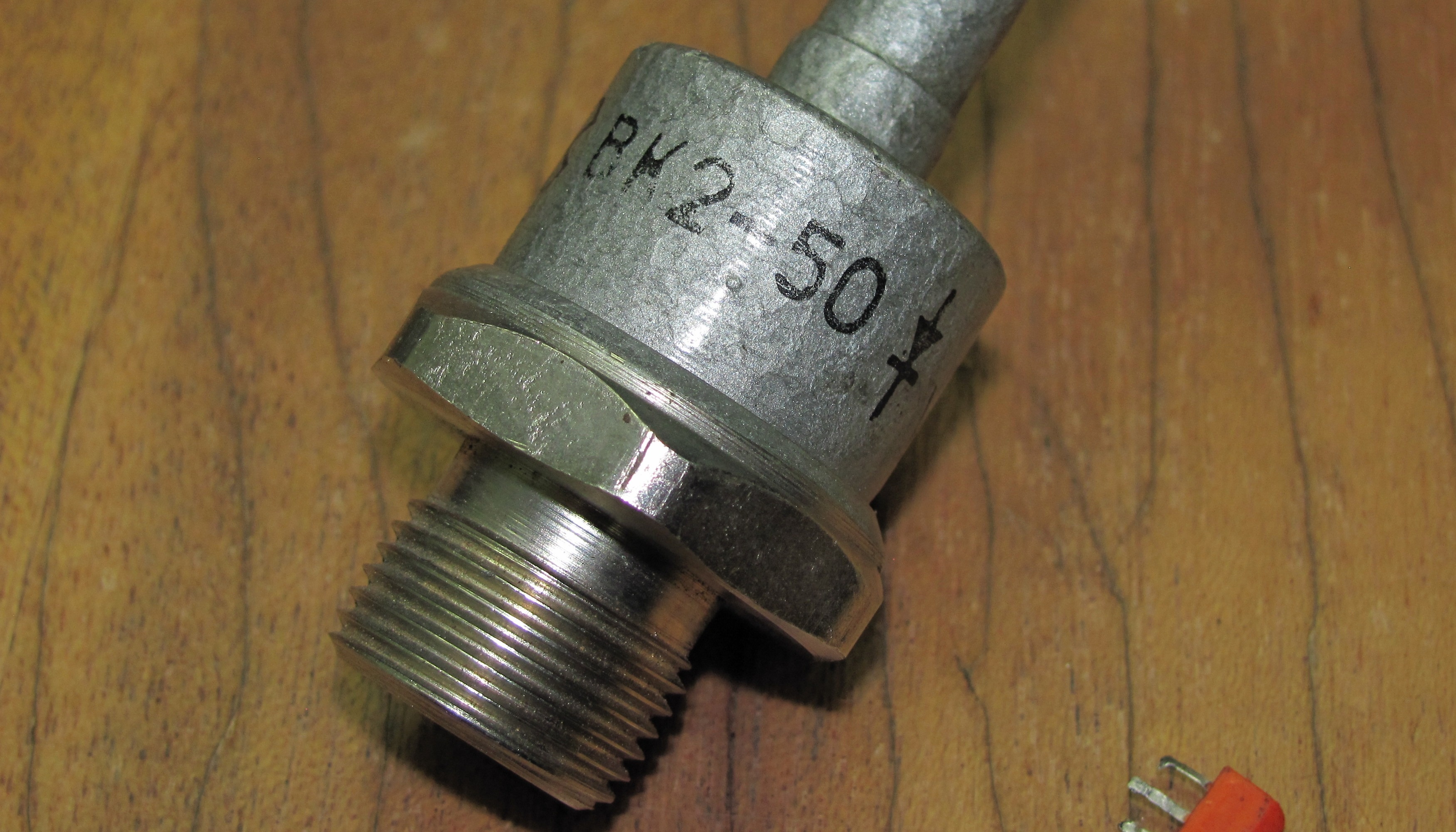

(фото с форума Портативное ретрорадио)

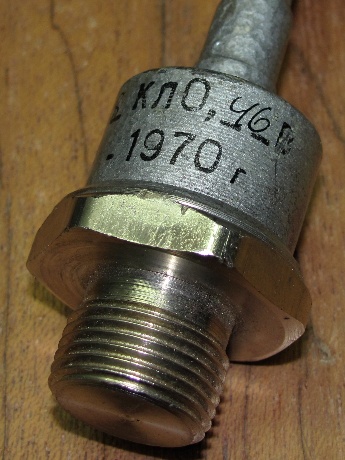

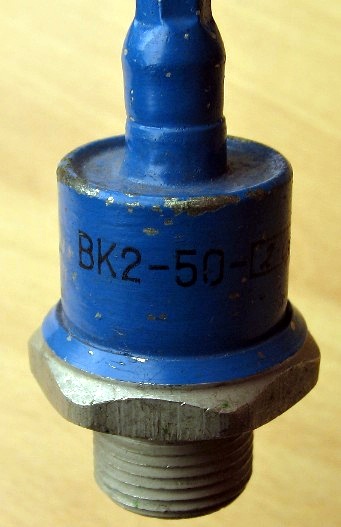

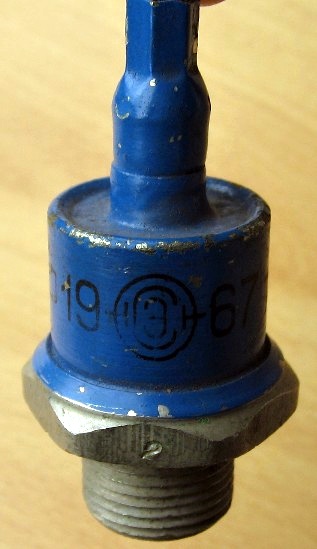

(фото с форума Портативное ретрорадио)

Электрические параметры

Обратный ток - не более 10 мА
Значение защитного параметра (∫I2t) - 8250 А2с
Амплитуда импульсного однополупериодного тока длительностью 10 мкс - до 1500 А
Тепловое сопротивление переход-корпус 0,32-0,5°С/Вт
Тепловое сопротивление корпус-окружающая среда (охлаждение естественное) 1,62°С/Вт
Тепловое сопротивление корпус-окружающая среда (охлаждение принудительное 5,2 м/с) 0,41°С/Вт
Максимально допустимая температура p-n структуры в условиях номинальных нагрузок не более +140°С
Допустимая относительная влажность воздуха 98% при температуре 40°С
Наибольшее допустимое ускорение при ударе - 12 g
Наибольшее допустимое ускорение при вибрации с частотой до 80 Гц - 7,5g
Тип охладителя - четырехлопастный медный, М-4Л

Вентили рассчитаны для работы при естественном и воздушном принудительном охлаждении.
Основу конструкции составляет кремниевая двухслойная p-n структура, вмонтированная в герметичный металло-стеклянный корпус, предохраняющий ее от влияния внешних воздействий и обеспечивающий необходимый теплоотвод при работе вентиля. Анодом вентиля является гибкий медный вывод с наконечником, катодом — медное основание корпуса, имеющее резьбовую часть для ввинчивания вентиля в медный или силуминовый охладитель.

Зависимость тока нагрузки от температуры окружающего воздуха:
