ВР-218С

разъем ВР-218С

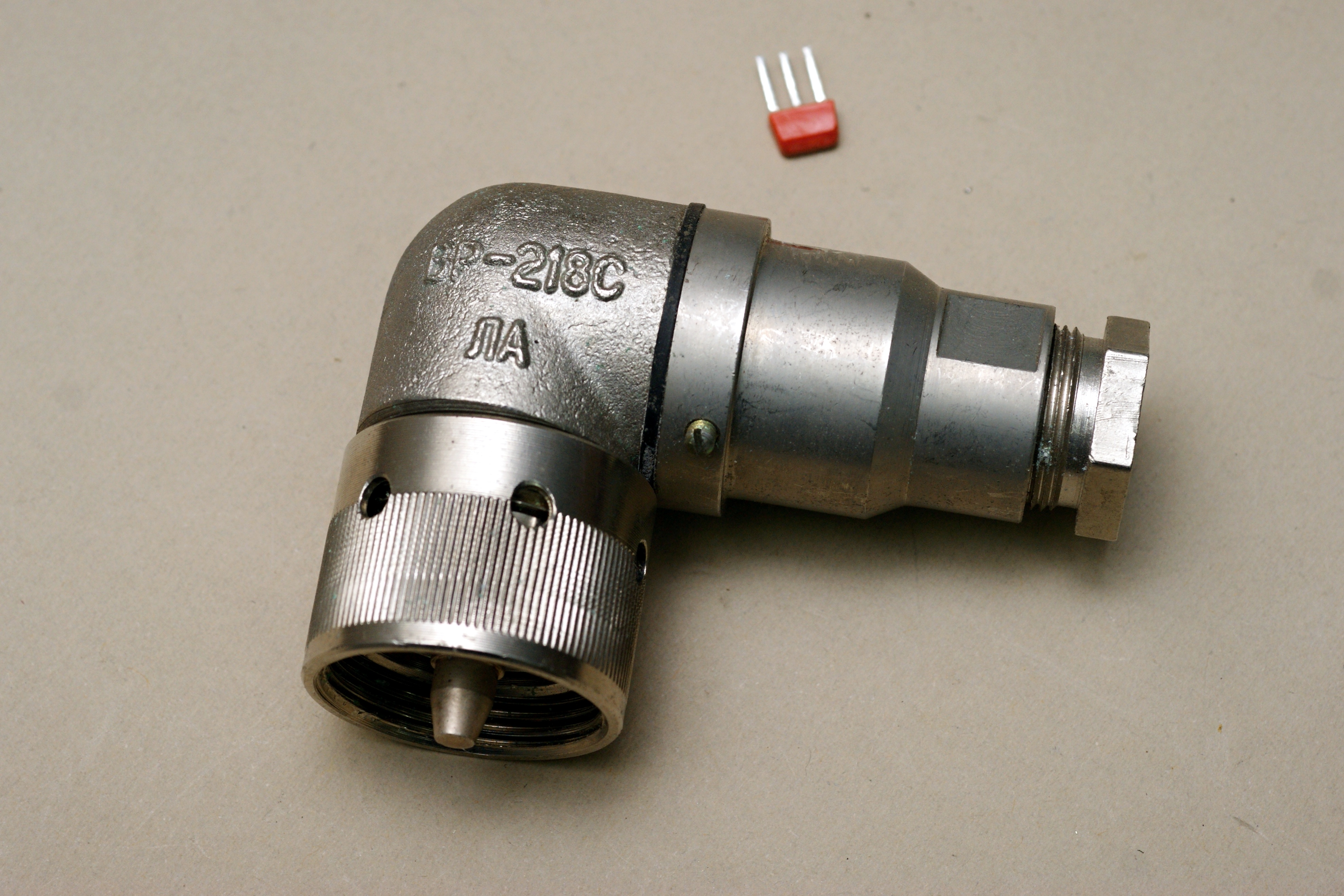

Угловой штекер из старых времён (В)ысокочастотных (Р)азъемов. 218ая разработка, изолятор из поли(С)тирола.

Он относится к ныне редкому стандарту радиочастотных соединителей большой мощности "Тип II", он же "присоединительный ряд 7"; аналог западного "7/16 DIN". Справочные данные на него. Это кабельная вилка, которая выпускалась по частным техническим условиям ЛЯ0.364.004ТУ и была предназначена для работы в диапазоне частот до 3 ГГц; присоединяемый кабель - РК50-6 (нечто древнее и довольно циклопическое, диаметр внутреннего контакта 6мм!).

Ответная к нему розетка - например, ВР-200С.

Производитель - Серпуховское радиотехническое предприятие (ныне Ратеп), а разработчиком его был Муромский завод радиоизмерительных приборов. "Основу продукции АО «МЗ РИП» составляют высокоэффективные радиолокационные станции, а так же системы обнаружения воздушных целей и посадки самолетов."

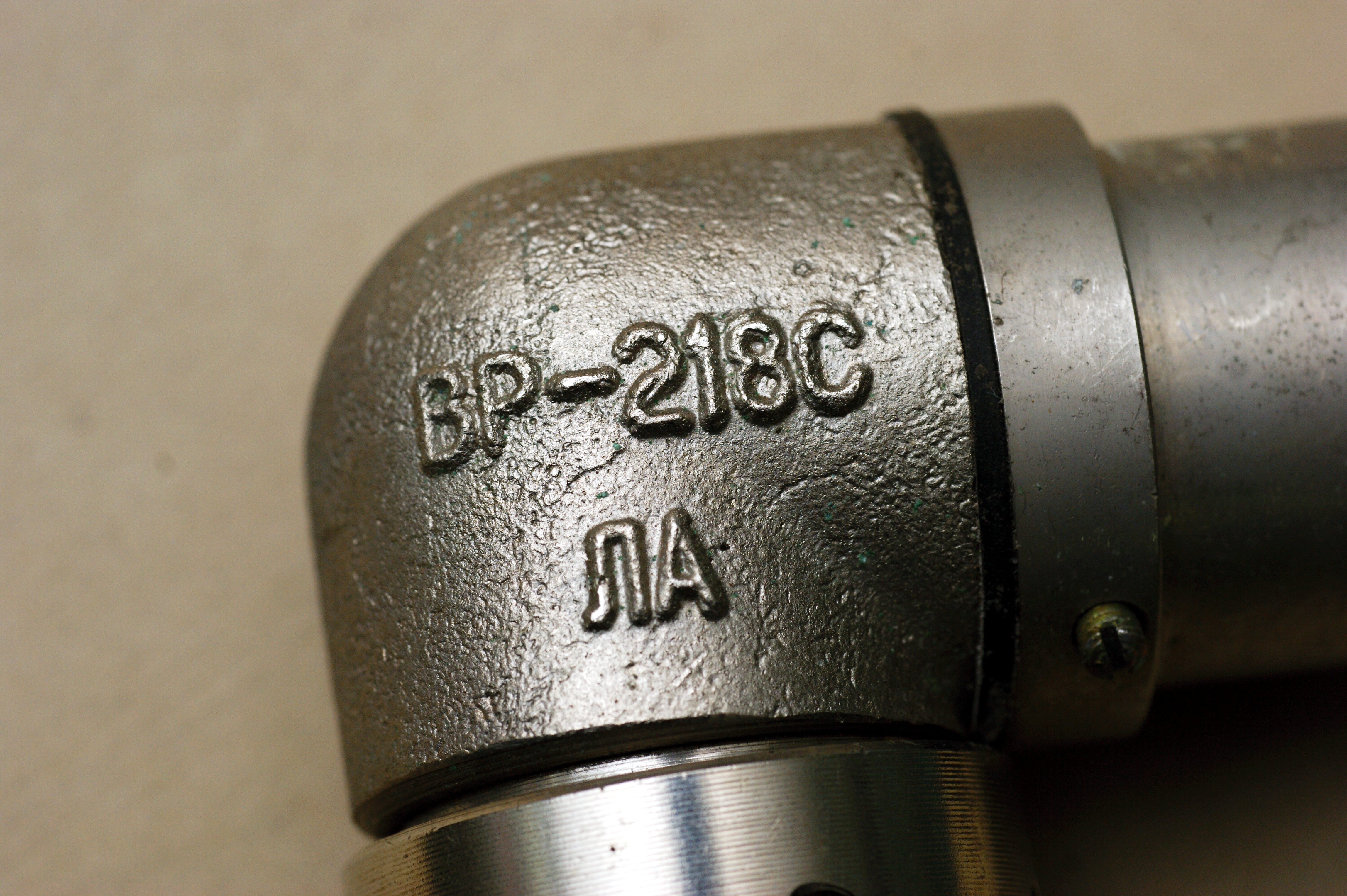

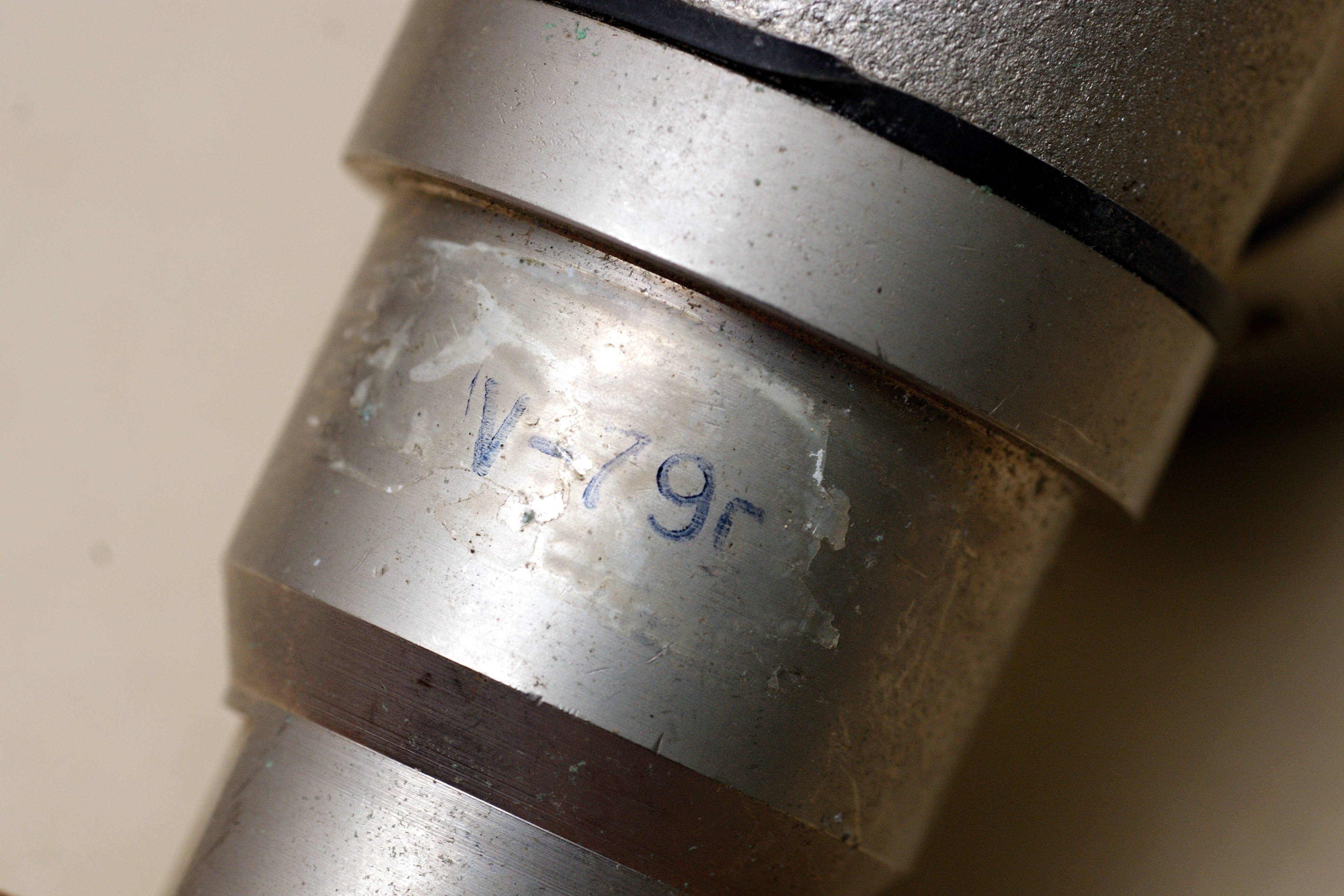

Корпус у него, конечно... в голову сразу приходит какая-то сантехника, все эти сгоны и фитинги...

разъем ВР-218С

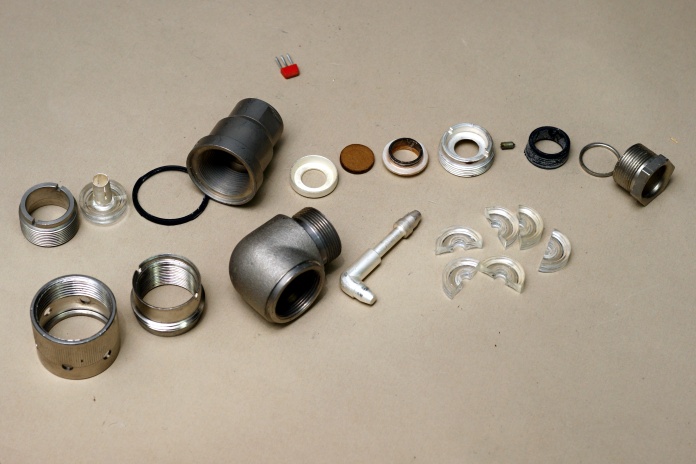

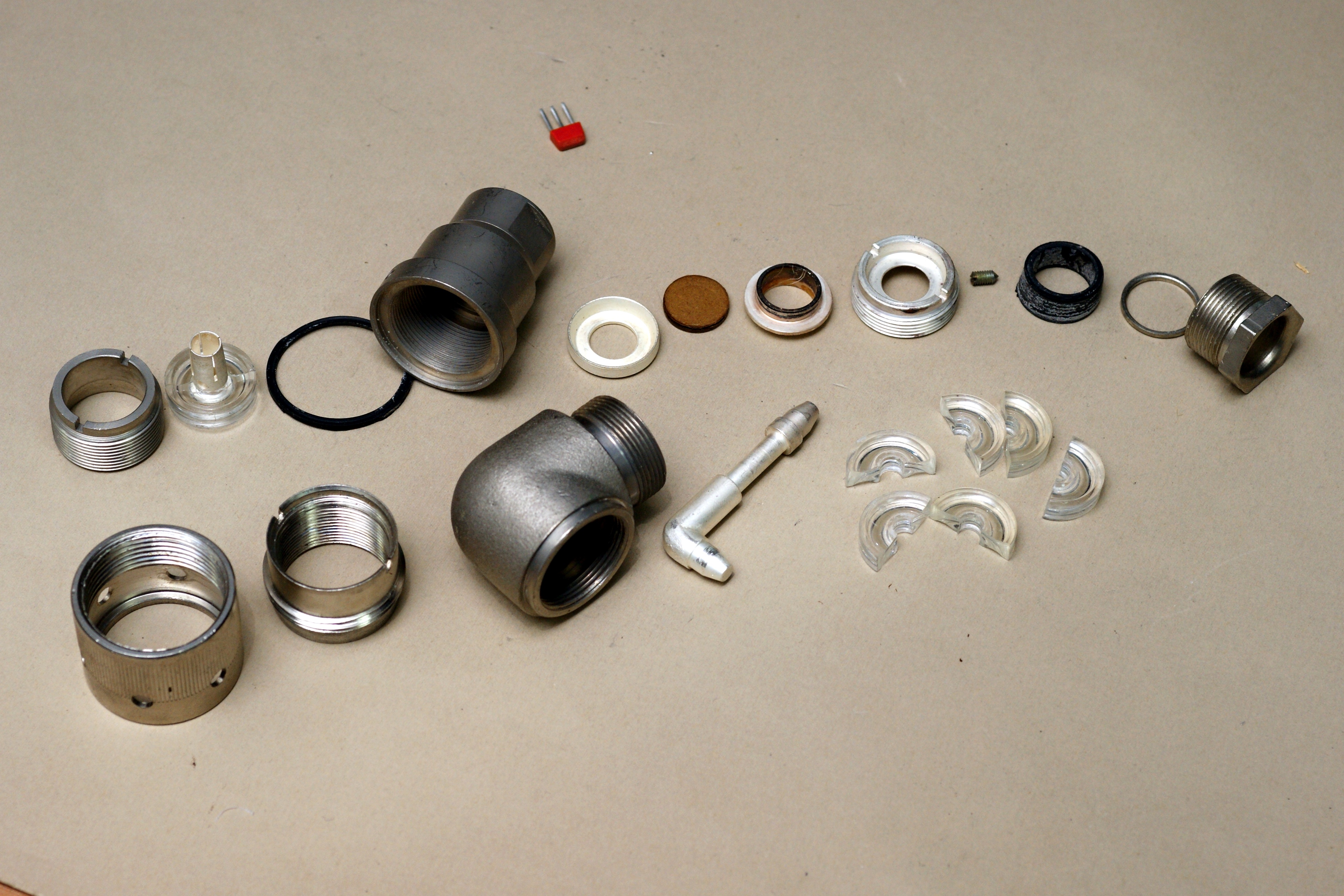

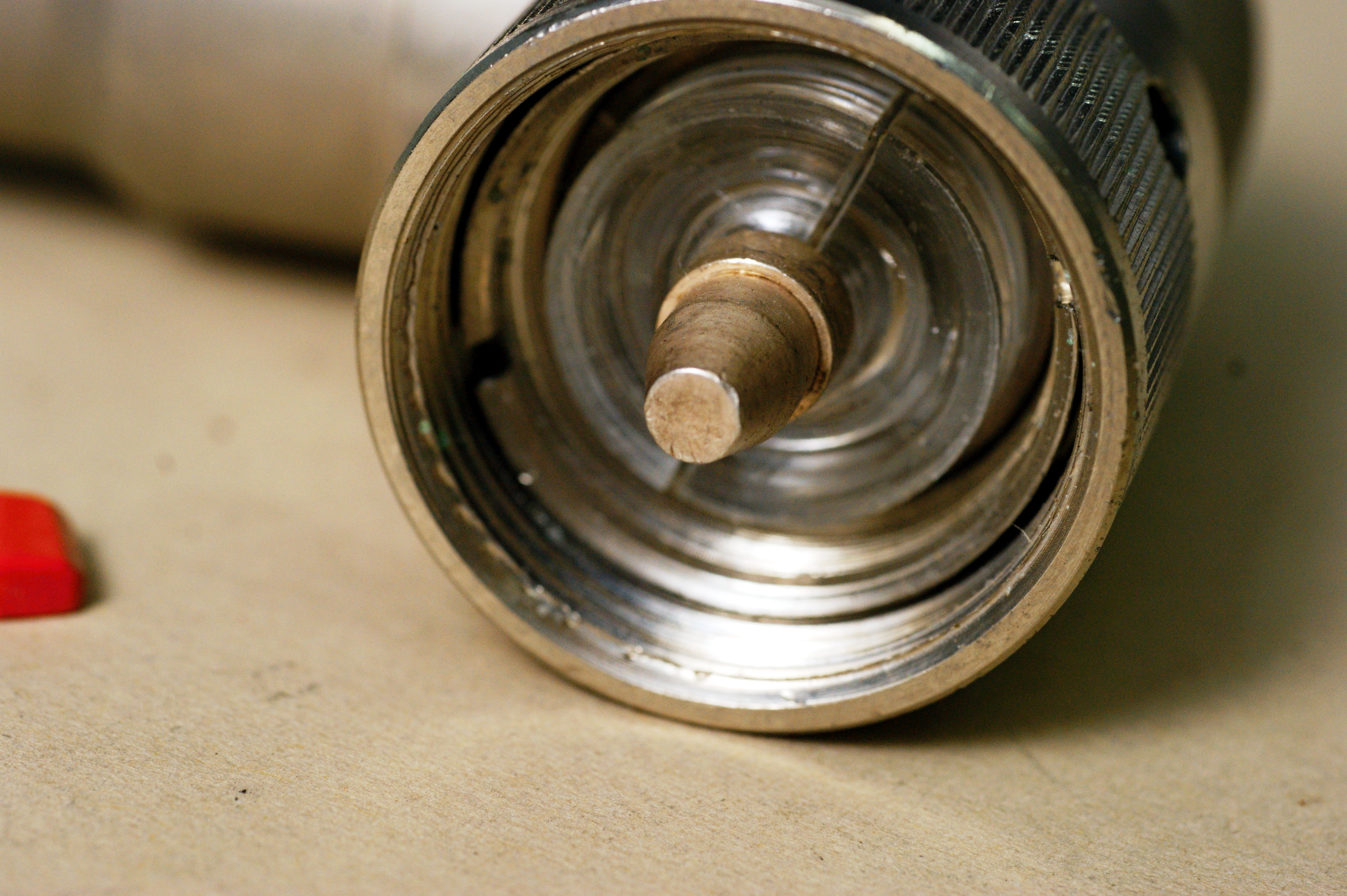

У этого разъёма довольно сложная конструкция, ну по сравнению с аналогичными:

разъем ВР-218С

разъем ВР-218С

разъем ВР-218С

Источники:

1. Министерство электронной промышленности СССР. Соединители радиочастотные. Общие и частные технические условия. Том II. Научно-исследовательский институт, 1969.
