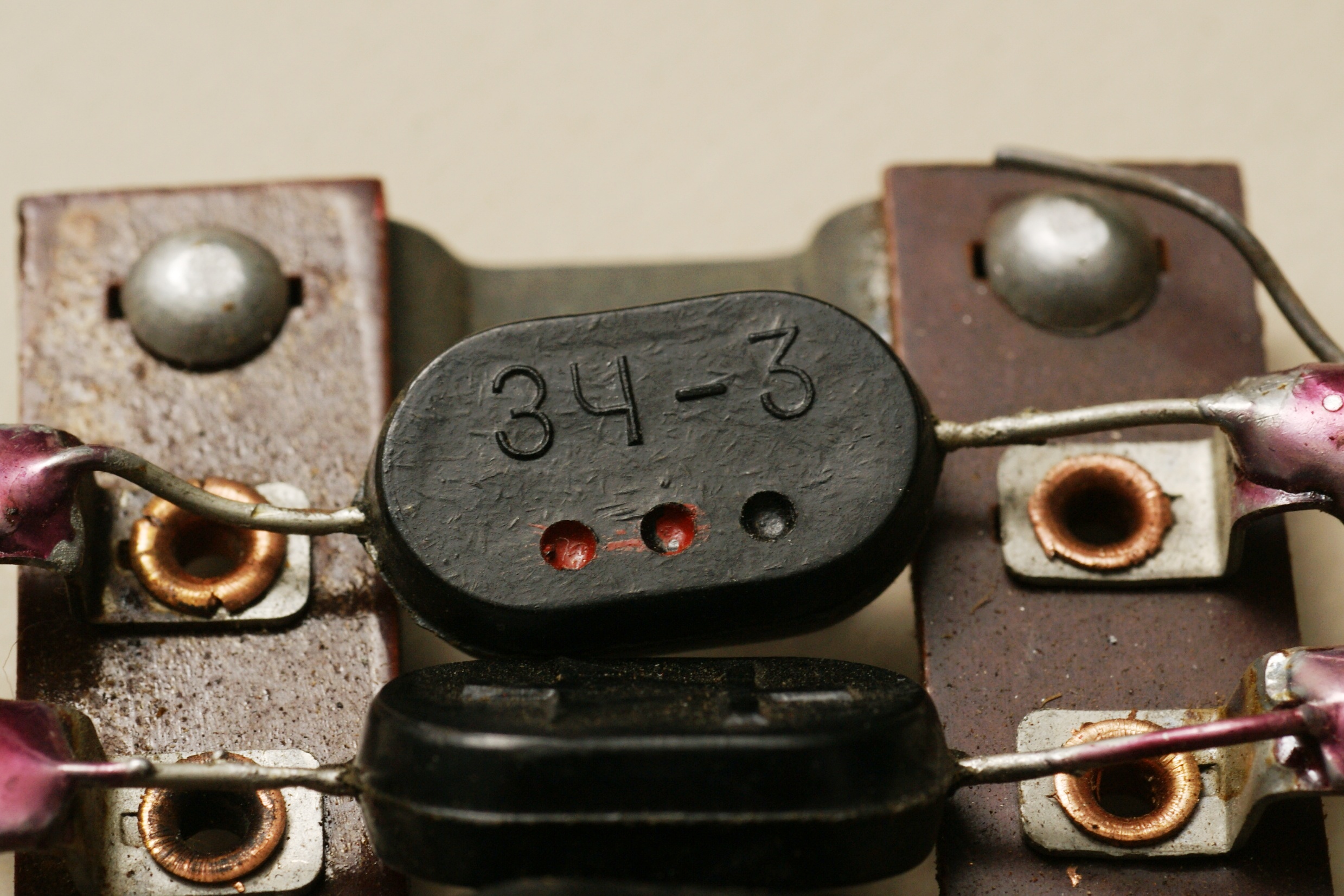

ЗЧ-3

Меднозакисные выпрямители, опрессованные пластмассой, для сигналов низкой - (З)вуковой, до 30 кГц - (Ч)астоты, 3-я разработка.

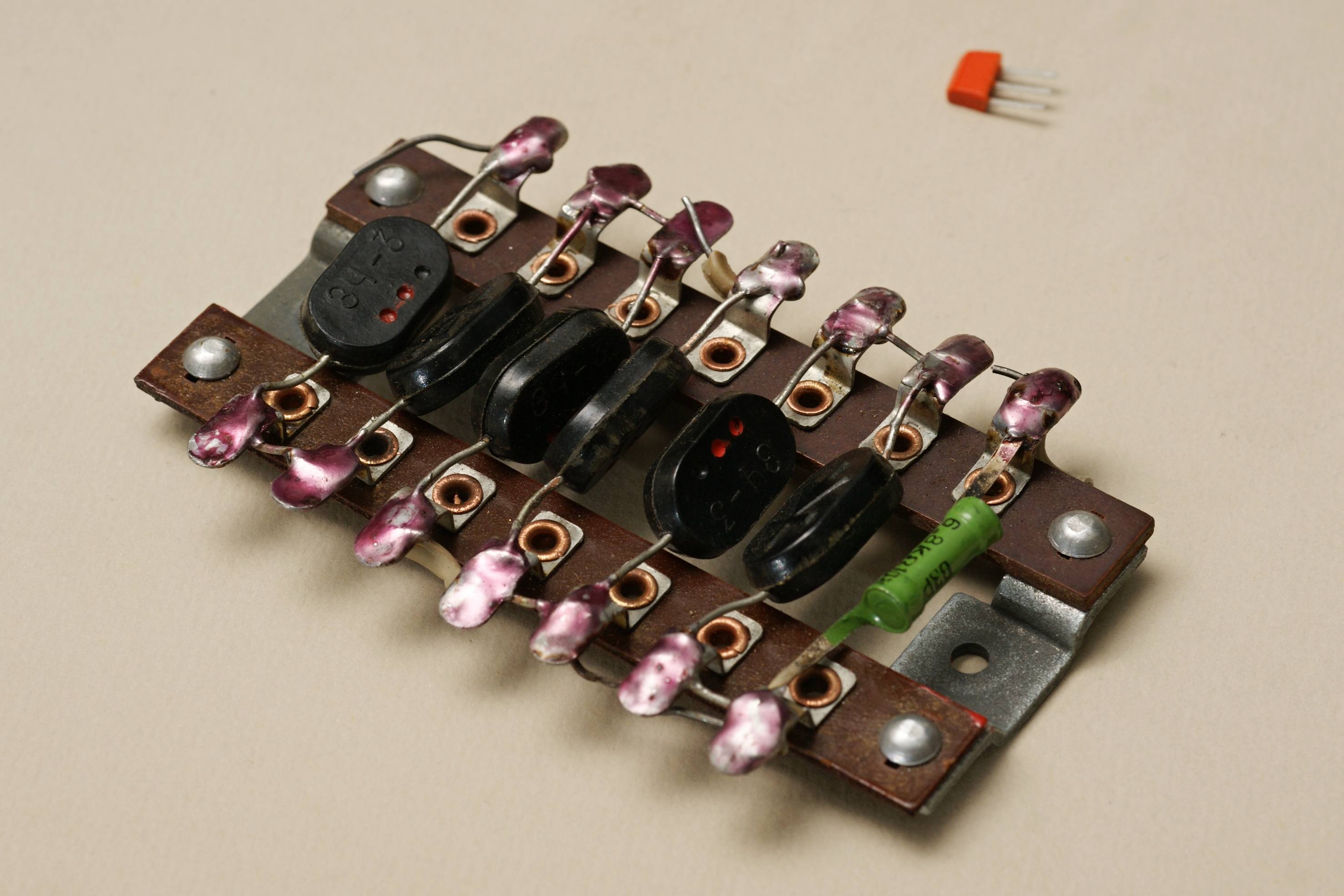

Надо сказать, что про них ничего и неизвестно. В довоенных радиожурналах упоминаются ЗЧ-1 и ЗЧ-2 разработки нижегородской Центральной военной-индустриальной радиолаборатории. Очевидно, что ЗЧ-3 представляет собой их продолжение. Но никаких данных об этом типе нет. При этом, судя по платам на которых их изредка находят, выпускались они уже в послевоенное время.

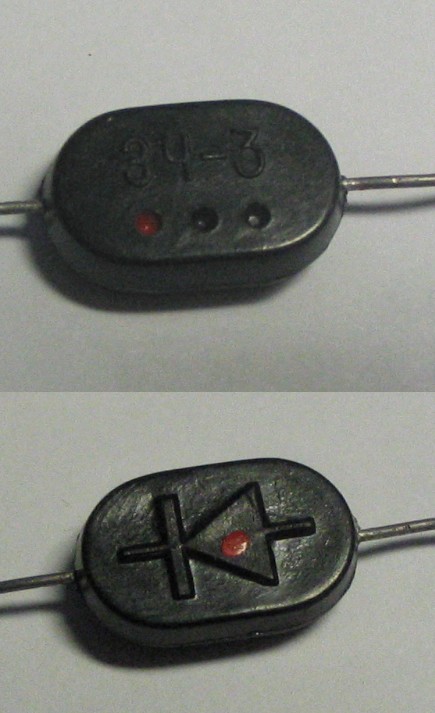

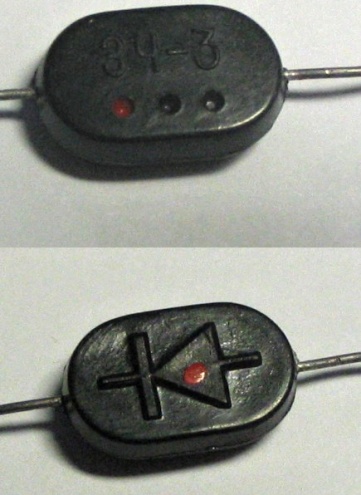

Красные точки, надо полагать, обозначают разбивку на группы А и Б по параметрам.

Применялись ЗЧ-3 в переносных измерительных приборах. К примеру, в авометрах АВО-5. Причём не во всех (только в ранних?), а в большинстве АВО-5 на их месте штатно установлены ВКВ-7-1а.


(фото с форума "Портативного ретрорадио")
