микросборки 20...27ой серий

Гибридные микросхемы разработки отдела Цыбукова В. К. Ленинградского НИИ телевидения; а отцом-основателем всего направления микроминиатюризации во ВНИИТ был Шеров-Игнатьев Г. П.

Общее название изделий - микросборки (МСБ), согласно ОТУ ТЭ0.005.255ТУ (ранее - 235ТУ). Название было введено для четкого отмежевания от микросхем, так как на микросхемы уже был ГОСТ с очень жёсткими требованиями по механике.

Собственно, первое число в обозначении микросборок ВНИИТа не имеет отношения к какому-либо обозначению серии. Оно относится к видоразмеру корпуса; серия же не имела никаких признаков в обозначениях. Применялись корпуса типов "Функция" ГГ0.487.001ТУ (пример - 26ХА03) или "Панцирь" ГГ0.437.004ТУ (пример - 24АП12). Каждый тип имел по 4 видоразмера, обозначения шли от меньшего габарита к большему - "27", "26", "25", ... Поскольку эти корпуса взаимозаменяемы, то в обозначениях микросборок разницы и по этому признаку нет.

Серия МСБ "Клест-М"

Серия предназначалась для пилотируемых космических аппаратов, разработка 1977-78г.

У меня представлена лишь частично:

27УД01 - видеоусилитель универсальный для передающих ТВ камер

26ХА03 - устройство АРУ для передающих ТВ камер

25ХА08 - дальнейшее развитие 26ХА03, ПЗ

Серия МСБ "Омега"

Эта серия была предназначена для передающих черно-белых камер промышленного телевидения, разработка 1980г.

04УД021 - толстоплёночный аналог 27УД03, широкополосный операционный усилитель

04ХА016 - толстоплёночный аналог 26ХА03, устройство АРУ для передающих ТВ камер

Микросборки серии "Омега" были переданы на производство в г. Новгород - СКБ Новгородского завода «Волна» (впоследствии стало самостоятельным НИИ промышленного телевидения (НИИПТ «Растр»).

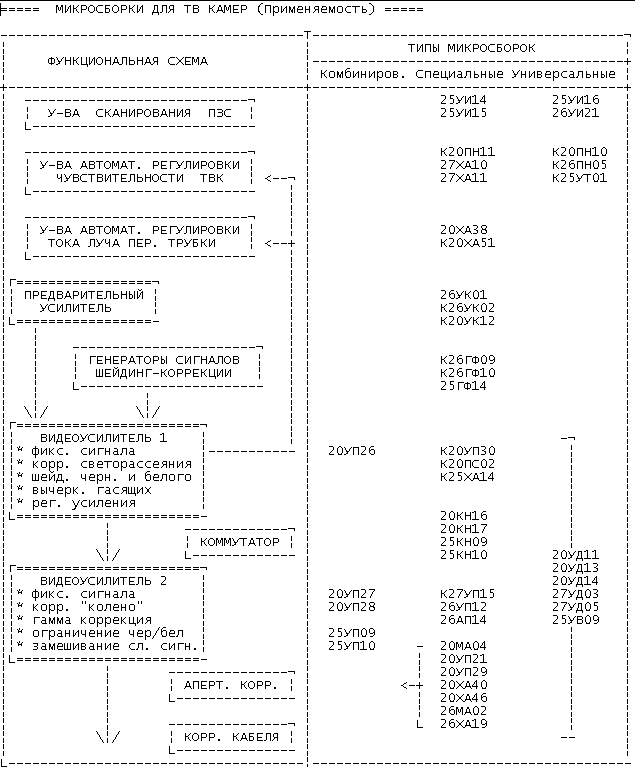

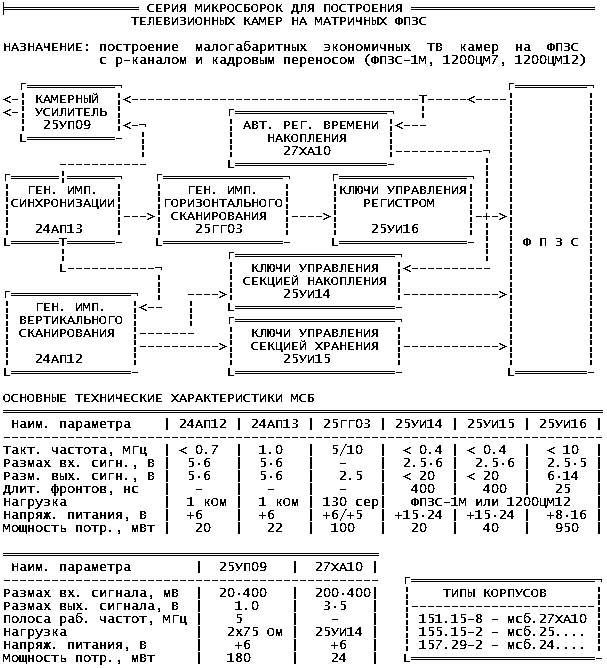

Серия МСБ "Акация"

Эта серия была предназначена для передающих черно-белых телевизионных камер на ПЗС, разработка 1981г.

В моей коллекции представлена полностью:

24АП12 - синхрогенератор для телевизионных камер

24АП13 - формирователь импульсов сканирования секций накопления и хранения ПЗС матриц

25УИ14 - импульсный 3-х фазный усилитель сигнала с формированием уровней, для сканирования секции накопления ПЗС матриц

25УИ15 - то же, для секции хранения (переноса заряда)

25УИ16 - импульсный 3-х фазный усилитель сигнала для сканирования регистра ПЗС матрицы

25УП09 - камерный усилитель-формирователь полного ТВ сигнала

27ХА10 - схема автоматической регулировки времени накопления для ПЗС матриц

Серия нашла применение в заказах "Признак", "Просвет" и др., но, в первую очередь, была показана в собственной разработке - ТВ камере КТ-186 - экспонате выставки ТЕЛЕКОМ-83 в Женеве. В дальнейшем эти камеры (3шт) были выставлены на ВДНХ, откуда переданы в Политехнический музей г.Москва. Итальянский заказ на 5 таких камер был отклонен "директорским корпусом" 2-х институтов.

Другие камеры выполнялись под конкретные задачи в различных подразделениях.
Одним из направлений работ института по прикладному телевидению были исследования и разработки в области создания ТВ аппаратуры для медицины (Руководители к.т.н. В. С. Иванов, В. Л. Краснов). В частности, разработана и освоена в производстве установка для анализа рентгенограмм УАР-2, значительно повышающая информативность рентгеновских снимков.
В тот же период во ВНИИТе разработана, изготовлена и установлена на корабле с целью испытаний в реальных условиях глубоководная телевизионная система "Признак" для разведки, обработки полученной информации и определения целесообразности добычи железомарганцевых конкреций на дне Мирового океана на глубинах до 6000 метров (Гл. конструктор к.т.н. В. А. Иванов, удостоенный за эту работу Государственной премии).

Элементная база: серия 765 (КМОП), К10-17-2в, 129НТ1, 2Д904, 2П201, 2П308, 2Т324, 2Т360, 2Т384, 2Т389, тонкопленочные резисторы.

Прочие

20УД11 - широкополосный операционный усилитель, развитие 27УД03

20УП26, 20УП27, 20УП28 - микросборки видеопроцессора для цветных видеокамер
