04УД021

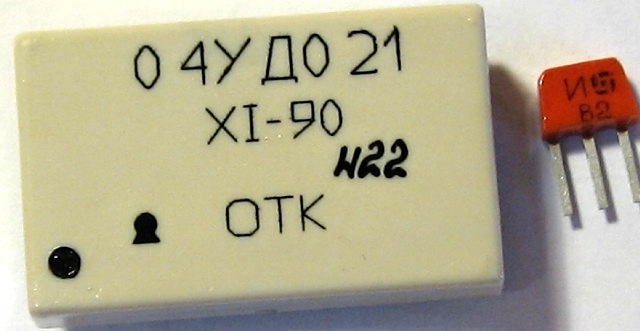

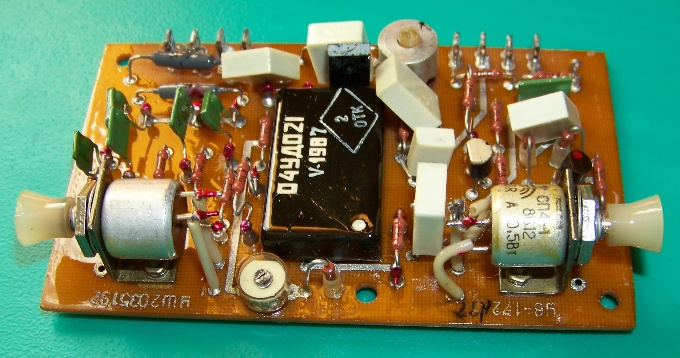

Толстопленочный клон микросборки 27УД03 - широкополосный (0-20 МГц) программируемый операционный усилитель для работы на низкоомную нагрузку, относится к серии микросборок "Омега". Справочные данные на него. Применялась в установках телевизионных прикладного назначения ПТУ-60 и ПТУ-61, а также в камерах телевизионных передающих КТП-83 и КТП-84.

Разработчик - Ленинградский НИИ телевидения, производитель - опытное производство новгородского НИИПТ "РАСТР".

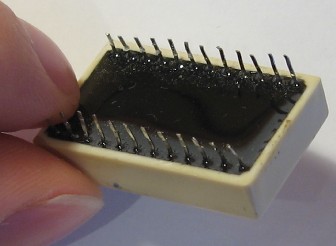

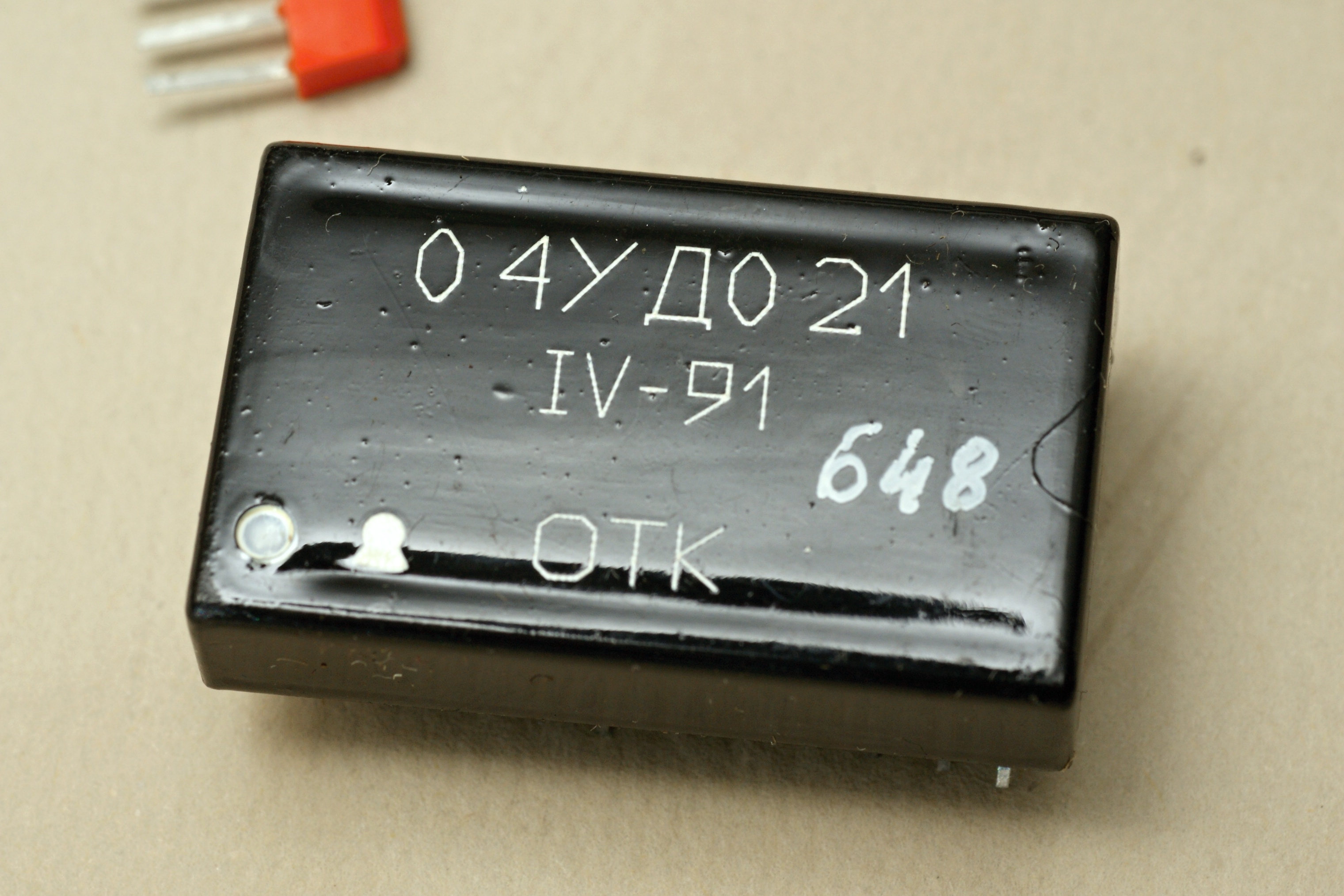

Интересный пластмассовый корпус, немного похожий на 237ую серию.

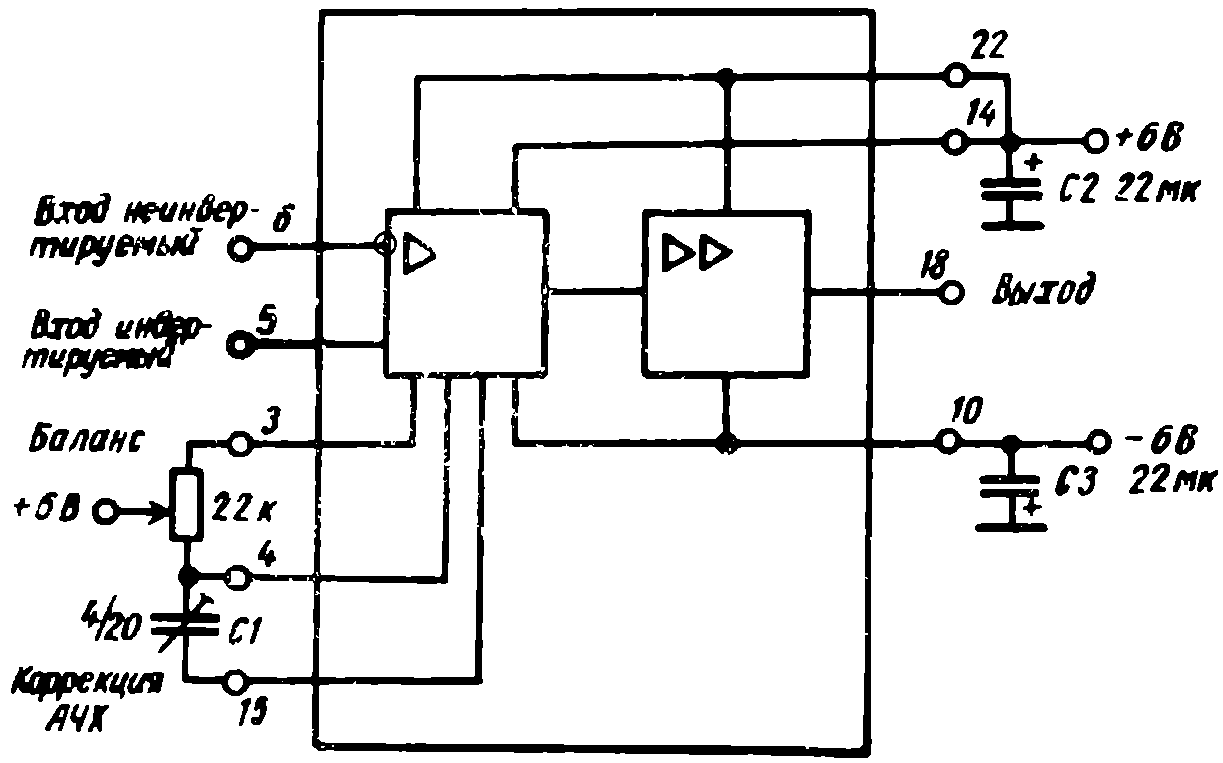

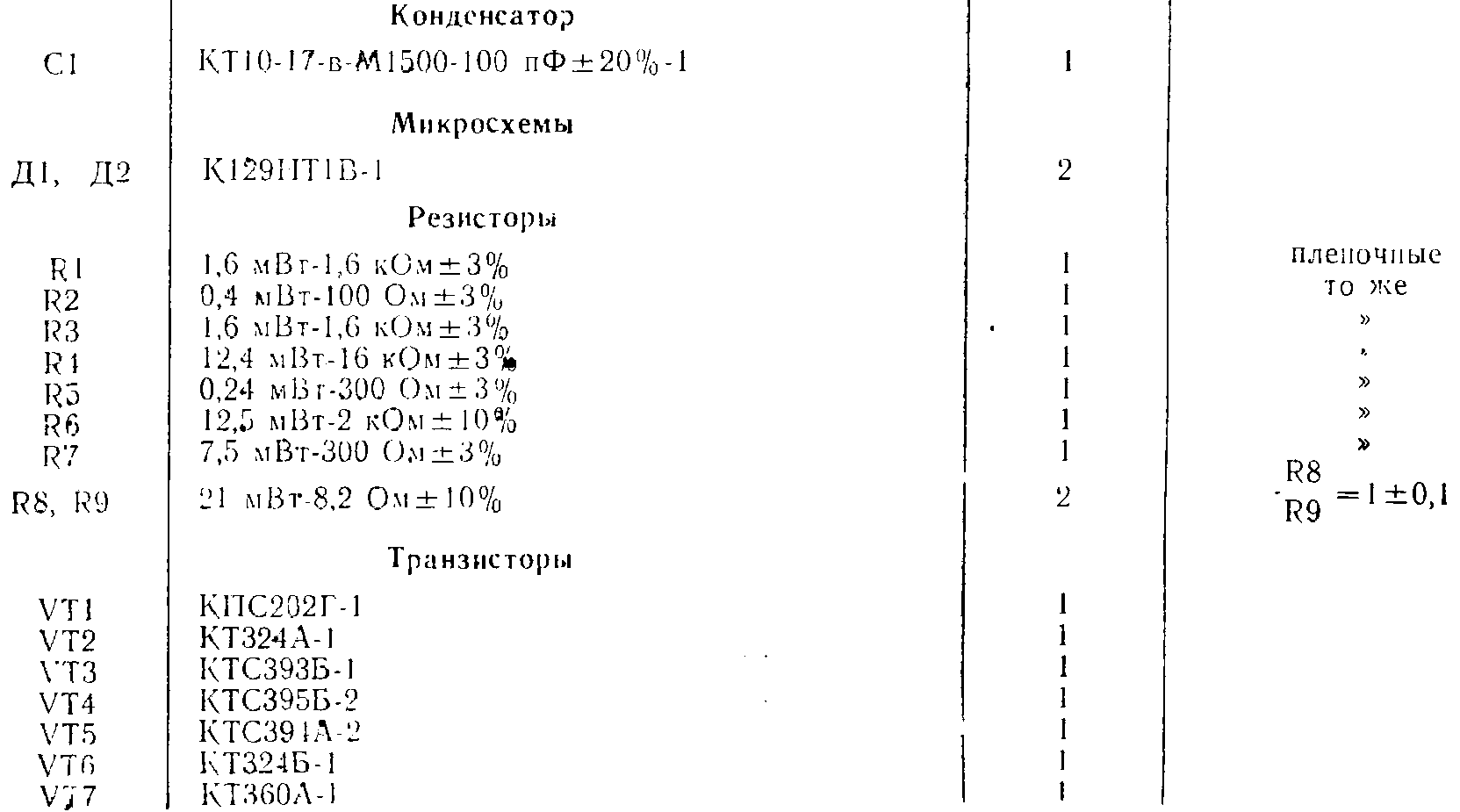

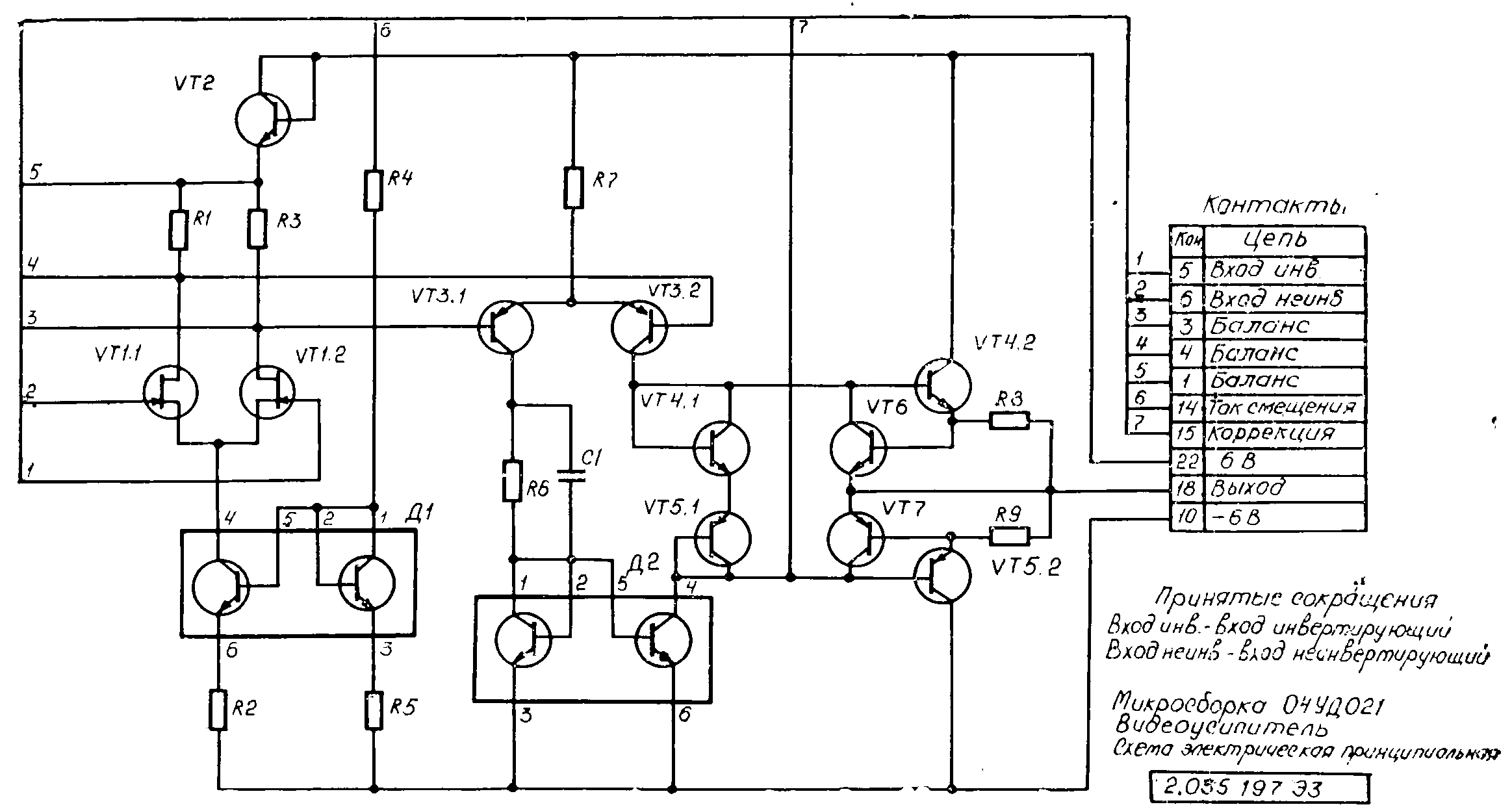

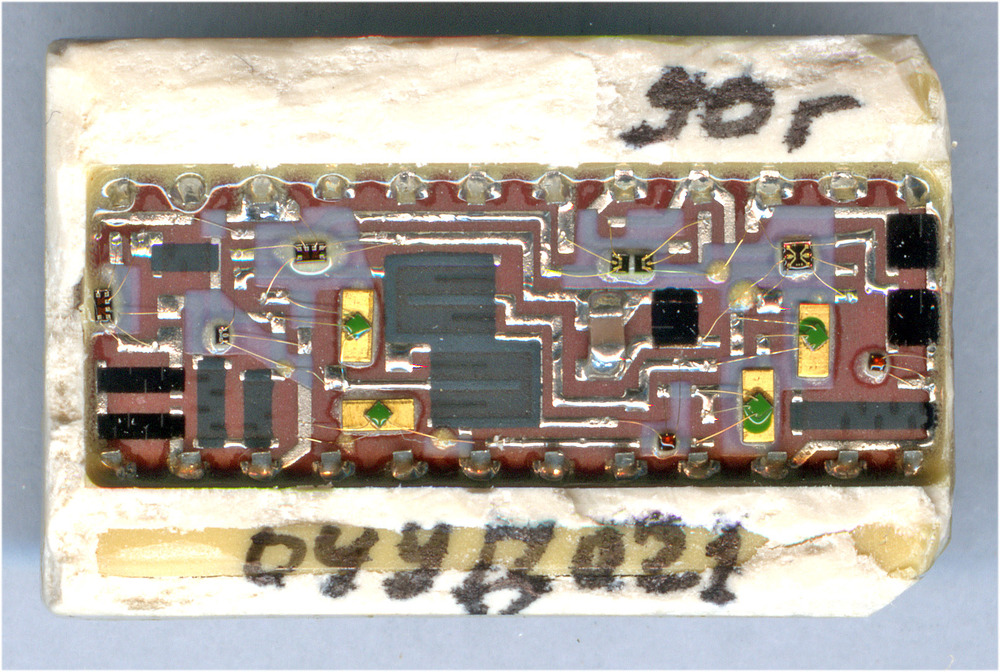

Схема у вскрытого образца отличается от той, что приведена в документации - похоже, что вместо сборок КТС использовали отдельные транзисторы:


(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

Источники:

1. Специализированные микросборки передающей телевизионной аппаратуры. Техническое описание. Выпуск 2. Всесоюзный ордена Ленина Научно-исследовательский институт телевидения. 1983.
