27УД03

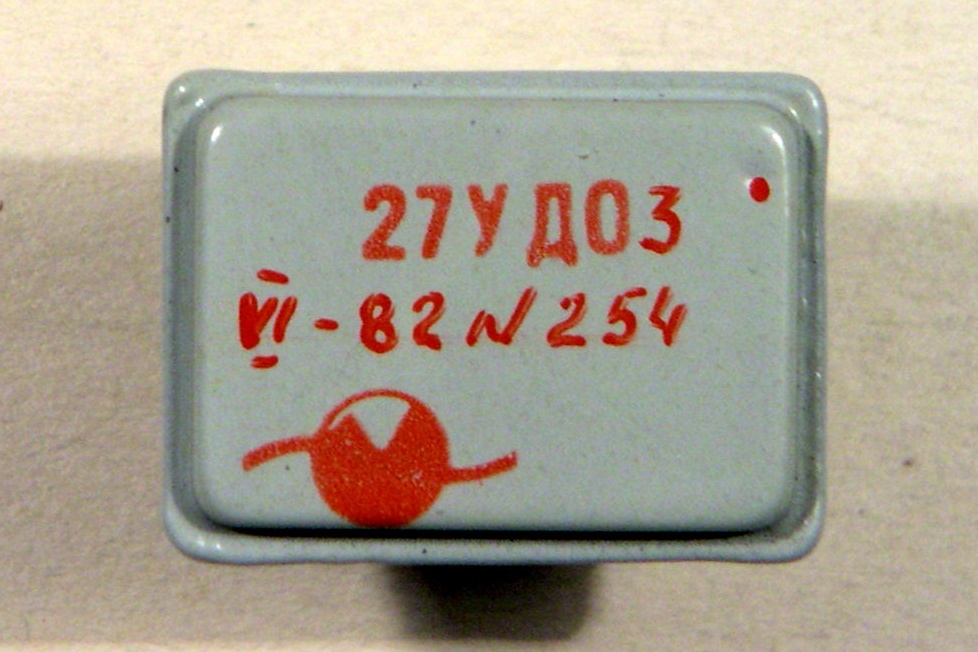

(фото В.Пантелеева)

Широкополосный (0-20 МГц) двухкаскадный операционный усилитель с программируемыми параметрами, для работы на низкоомную нагрузку. Разработка Ленинградского НИИ телевидения, 1979 год.

Особенности - полевые транзисторы на входе, мощный выход (почти до 100 мА), гладкая АЧХ в полосе 7...10 МГц при Ку от 1 до 10 и всего один внешний конденсатор коррекции АЧХ. Питание +5...7,5 В (или однополярное 10...15В). Справочные данные на него.
Элементная база: К10-17-1в, КПС202, КТ324, КТ360, КТС393, КТС394, КТС395, резисторы тонкопленочные; в общей сложности 25 компонентов, степень интеграции 19 эл/см³.
Имелось технологическое новшество - напылялись 2 резистивных материала 100 и 500 Ом/кв, с последующим селективным травлением. В результате диапазон сопротивлений резисторов расширялся в 5 раз! Технология была предложена И. Карасевым и без нее не могло быть данной микросборки.

Это была наиболее массовая микросборка ВНИИТ (порядка 30% в общем объеме производства на протяжении многих лет). Применялась в заказах "Мак-Т", "Триада-СВ", "Тема", "Отводок" и многих других.

27УД03 имела следующее развитие: 27УД05, 20УД11, 20УД13, 20УД14, 04УД021 (переданная на производство в Новгород), К04УК011 (Минск).

Источники:

1. Специализированные микросборки передающей телевизионной аппаратуры. Техническое описание. Выпуск 2. Всесоюзный ордена Ленина Научно-исследовательский институт телевидения. 1983.
