3311

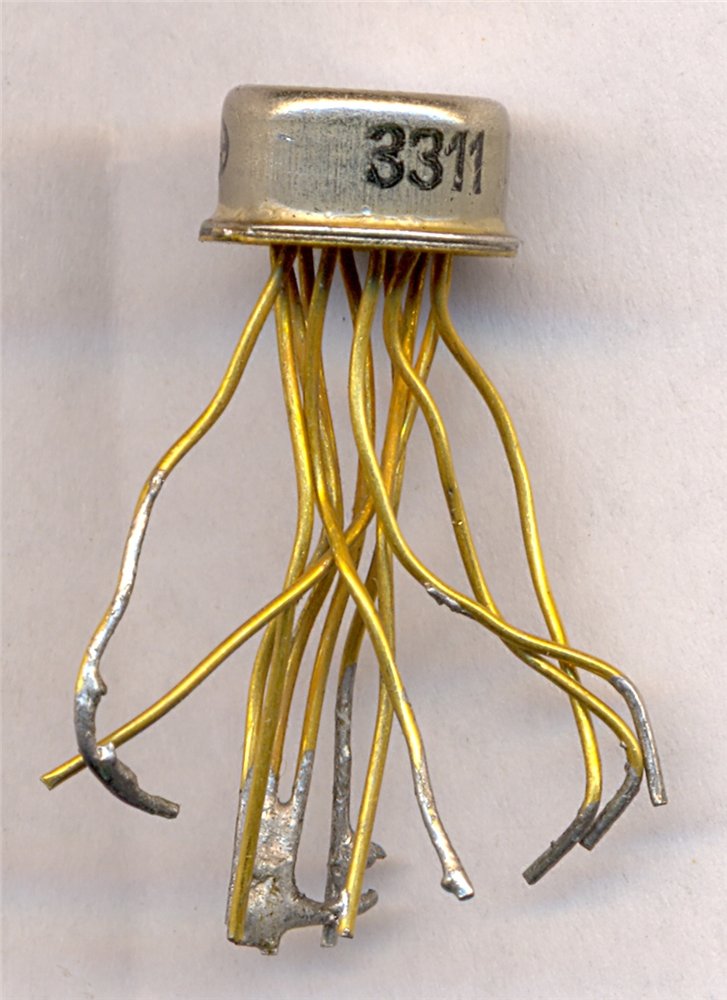

(фото с форума Радиокартинки)

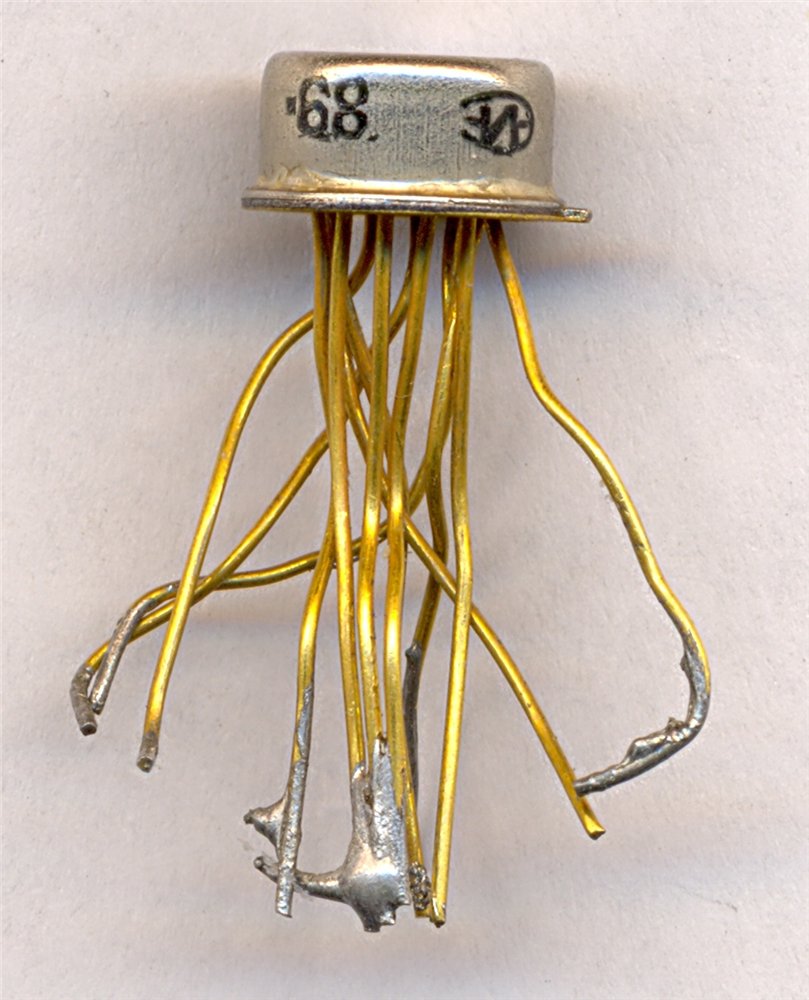

(фото с форума Радиокартинки)

Любопытная микросхема. Номера 33хх, по идее, относятся к первым выпускам микросхем 133ей155ой) серии, но прибора 3311 ни в одном перечне не обнаружено. Это не говоря уже о другом корпусе.

Полагаю, первоначально кристаллы этого ТТЛ-комплекта корпусировались тремя способами, в DIP (155ая серия), в планарный корпус (133я) и в такой металлостеклянный; это была довольно распространенная практика в тот период. Но, видимо, круглый корпус в массовый выпуск не пошёл. По крайней мере, следов пока не обнаружено...

Что же касается номера 3311, есть основания полагать, что он обозначает логический элемент 3 х 3И-НЕ с открытым коллектором. В новых выпусках 133ей серии это 133ЛА10, а в старых такого не встречается. По всей вероятности, первоначально в серию он опять-таки не пошел.

Впрочем, эта версия не очень стыкуется с числом выводов у корпуса...

Выпущена микросхема зеленоградским "Микроном".

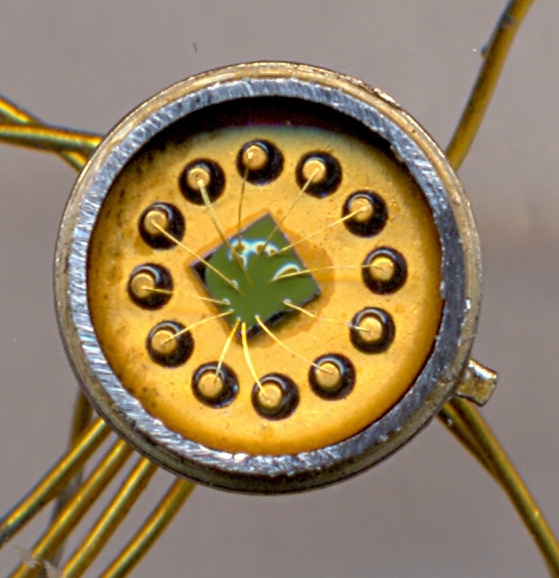

Вскрытие, к сожалению, ясности не добавляет:


(фото с форума Радиокартинки)
