разъемы 4РТ

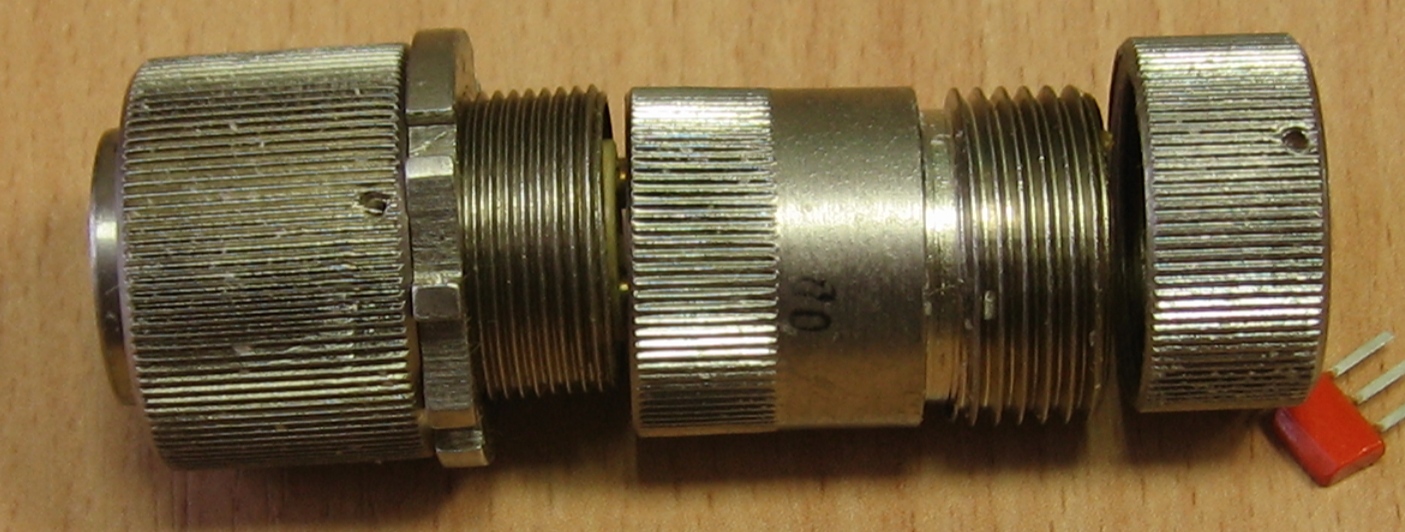

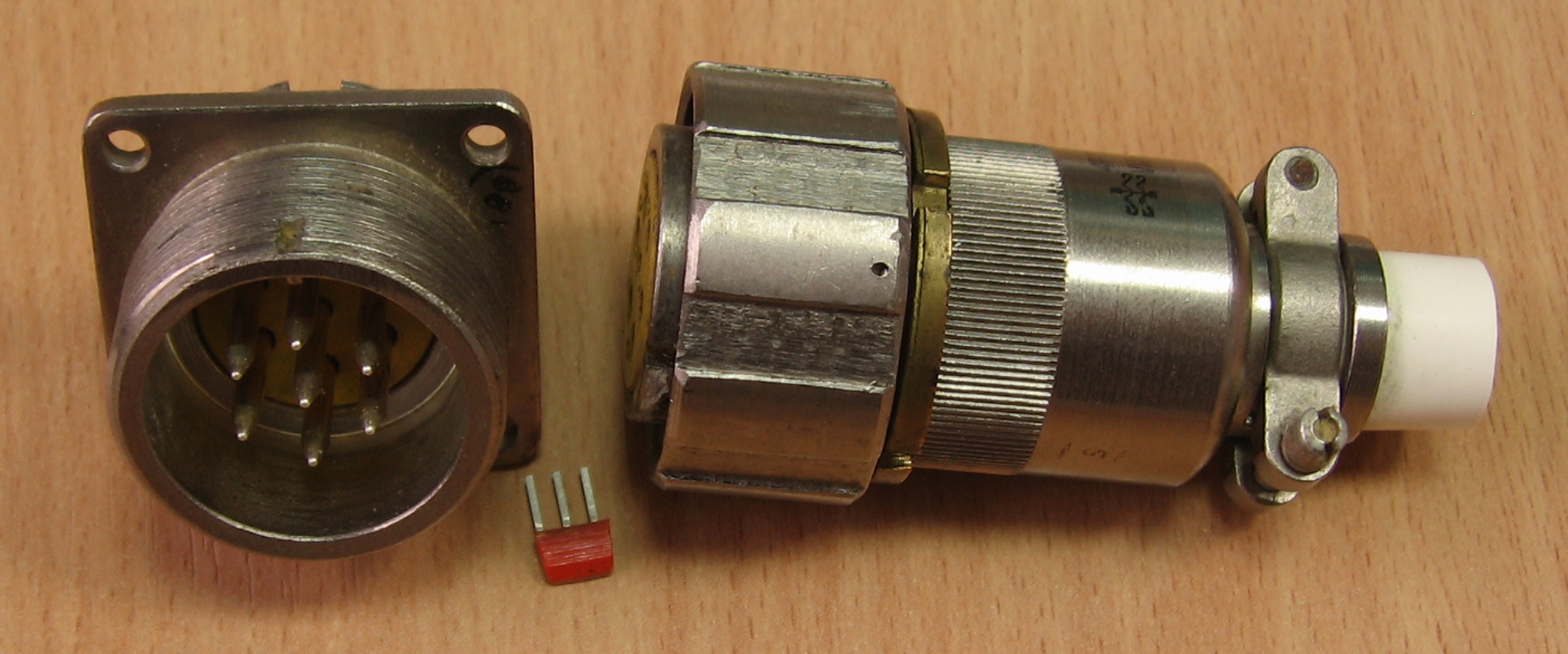

Очень необычные и красивые военные разъемы. Их особенность - они рассчитаны на работу при весьма высоких температурах, до +400°С.

В справочниках они практически не встречаются, но есть справочные листы из отраслевого каталога, 1988 и 2005 годов, а также относительно свежая этикетка.

Они были разработаны в 1956 году силами СКБ завода № 794 Минавиапрома (вошедшим позднее в НИИ Радиоэлектроники). Серийное производство первоначально проходило на опытном производстве завода № 794, а с 1959 года - на заводе № 371 (Казанский завод штепсельных разъемов, ныне Элекон).

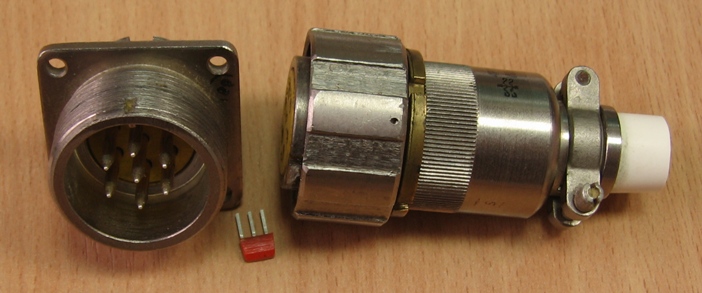

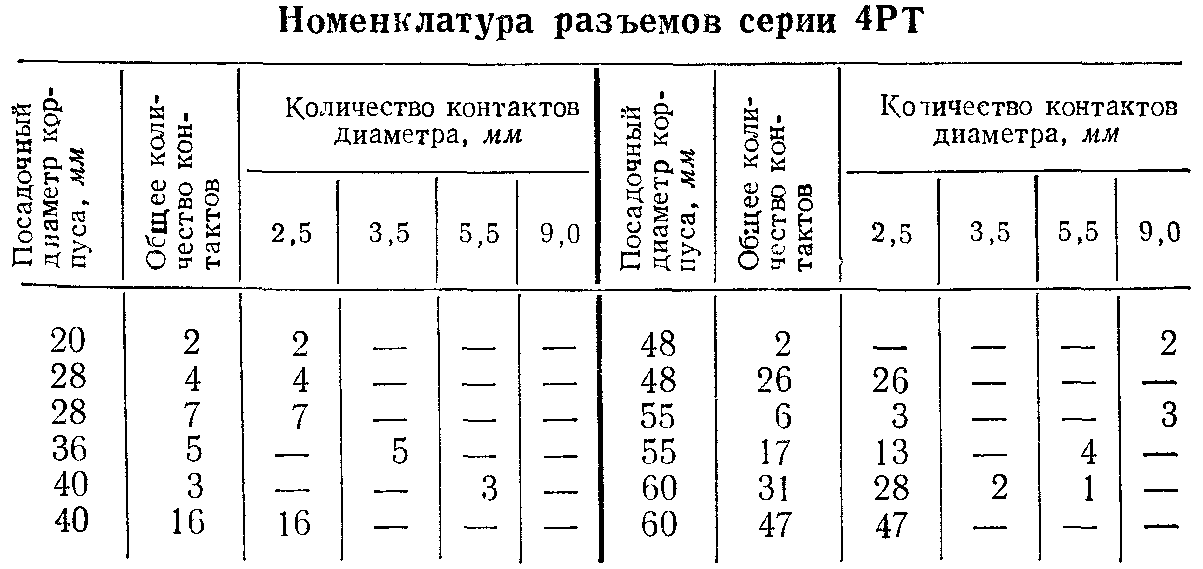

Жаростойкие разъемы нормальных габаритов 4РТ включают в себя три типа: 4РТ (негерметичные), 4РТГ (герметичные) и 4РТГП (герметичные проходные).

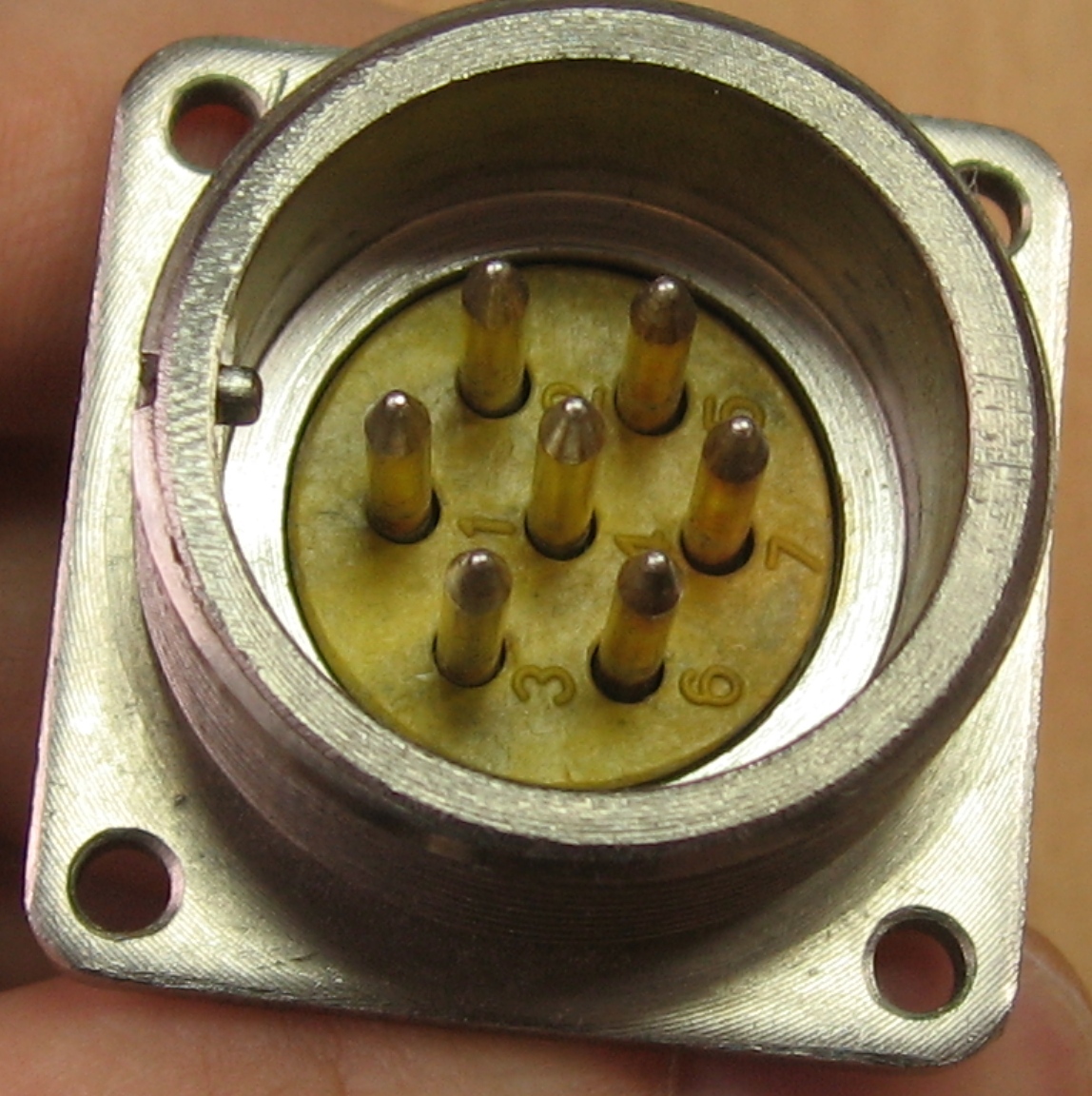

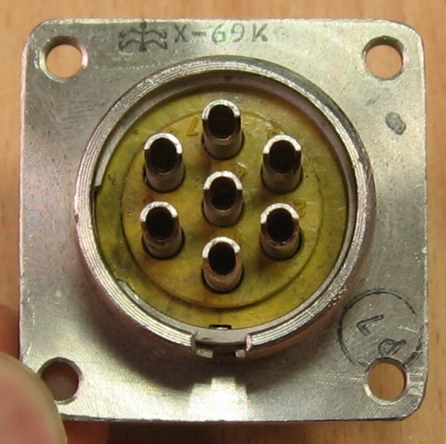

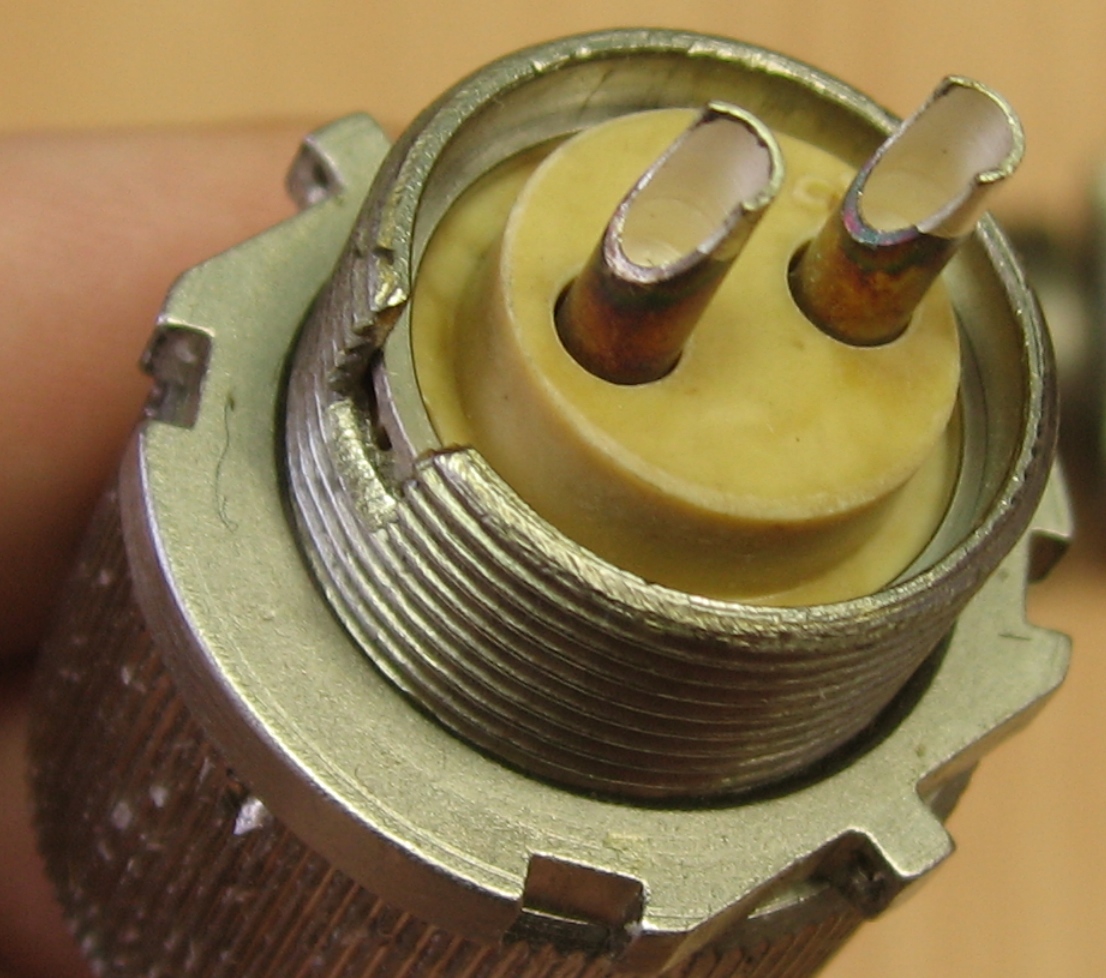

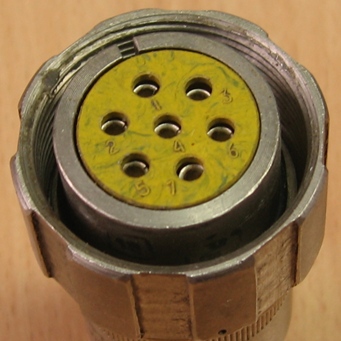

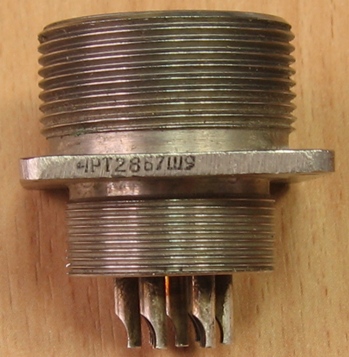

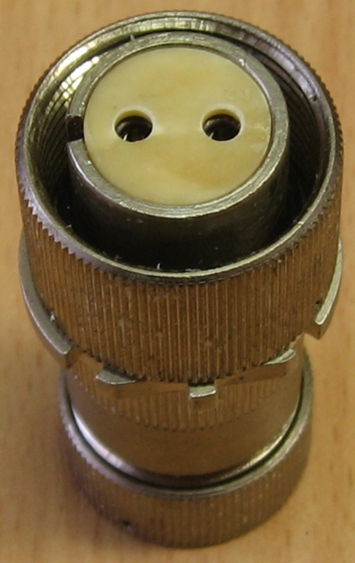

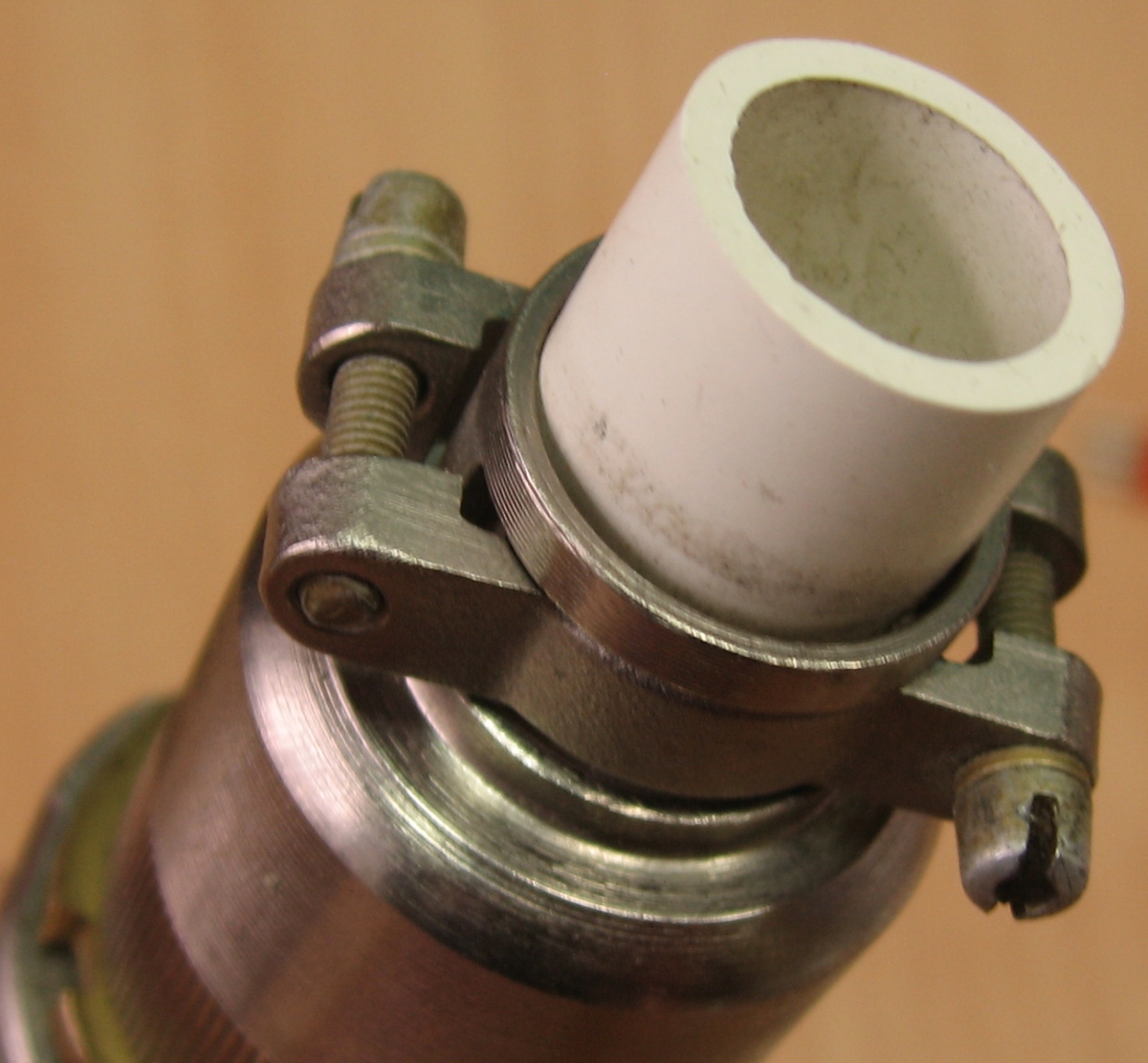

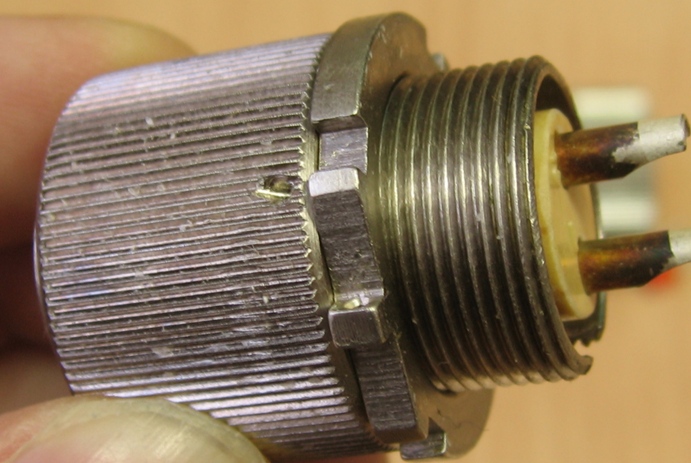

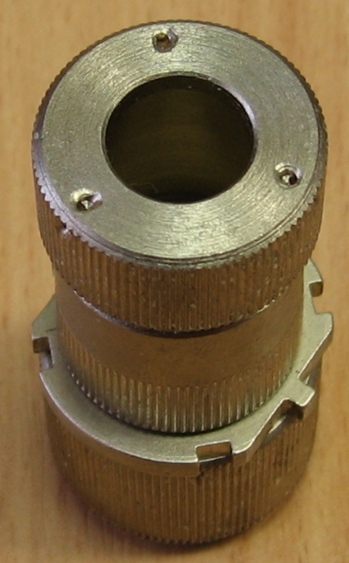

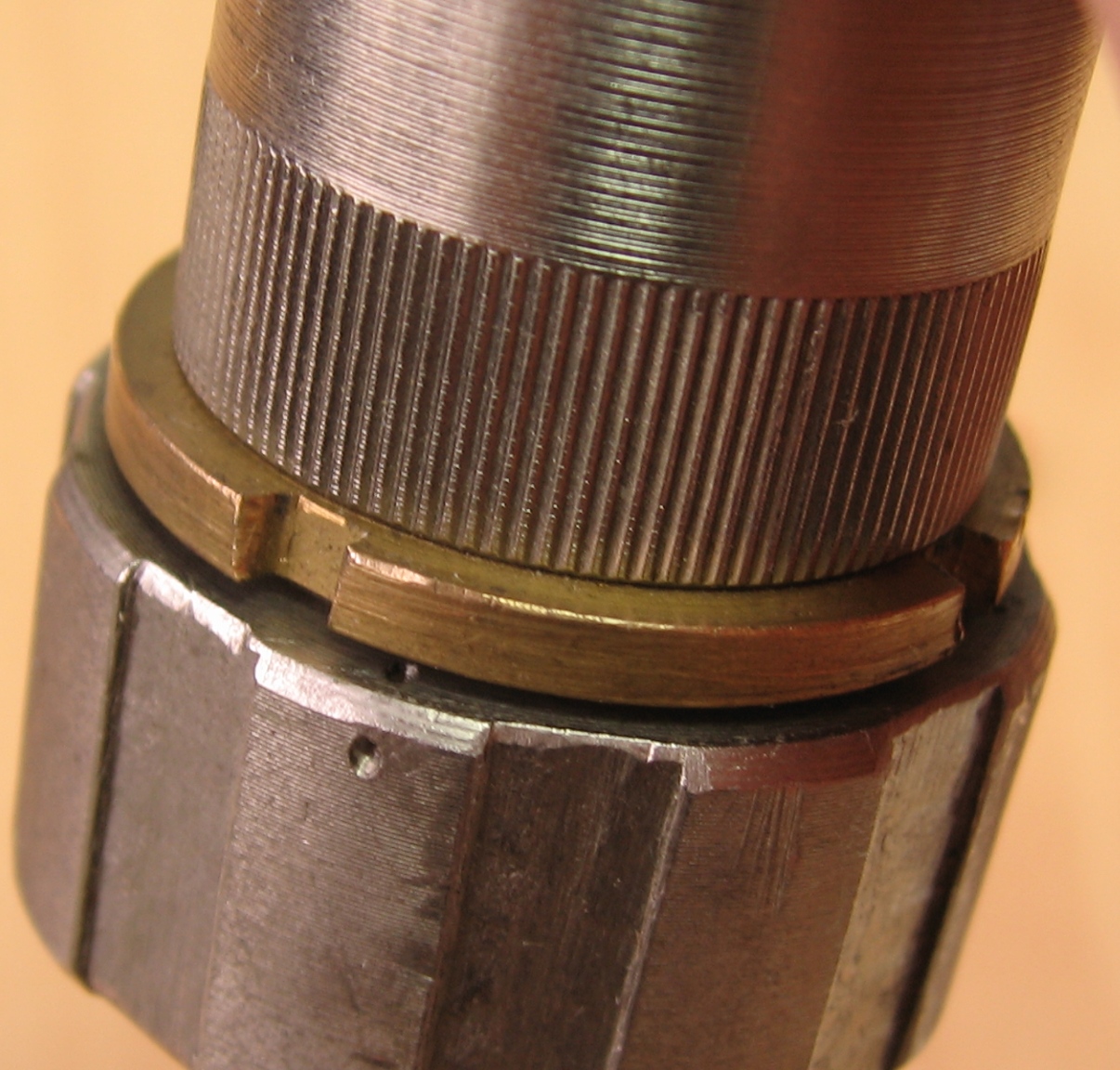

Корпуса разъемов изготовляются из стали. Вилки разъемов типа 4РТГ и 4РТГП герметизируются путем спая корпуса и штырей со стеклом СИ-44-3, материал штырей — сплав Н29К18. Изоляторы негерметичных частей разъемов выполнены из прессматериала К41-5. В остальном конструкции разъемов серии 4РТ и ШР сходны.

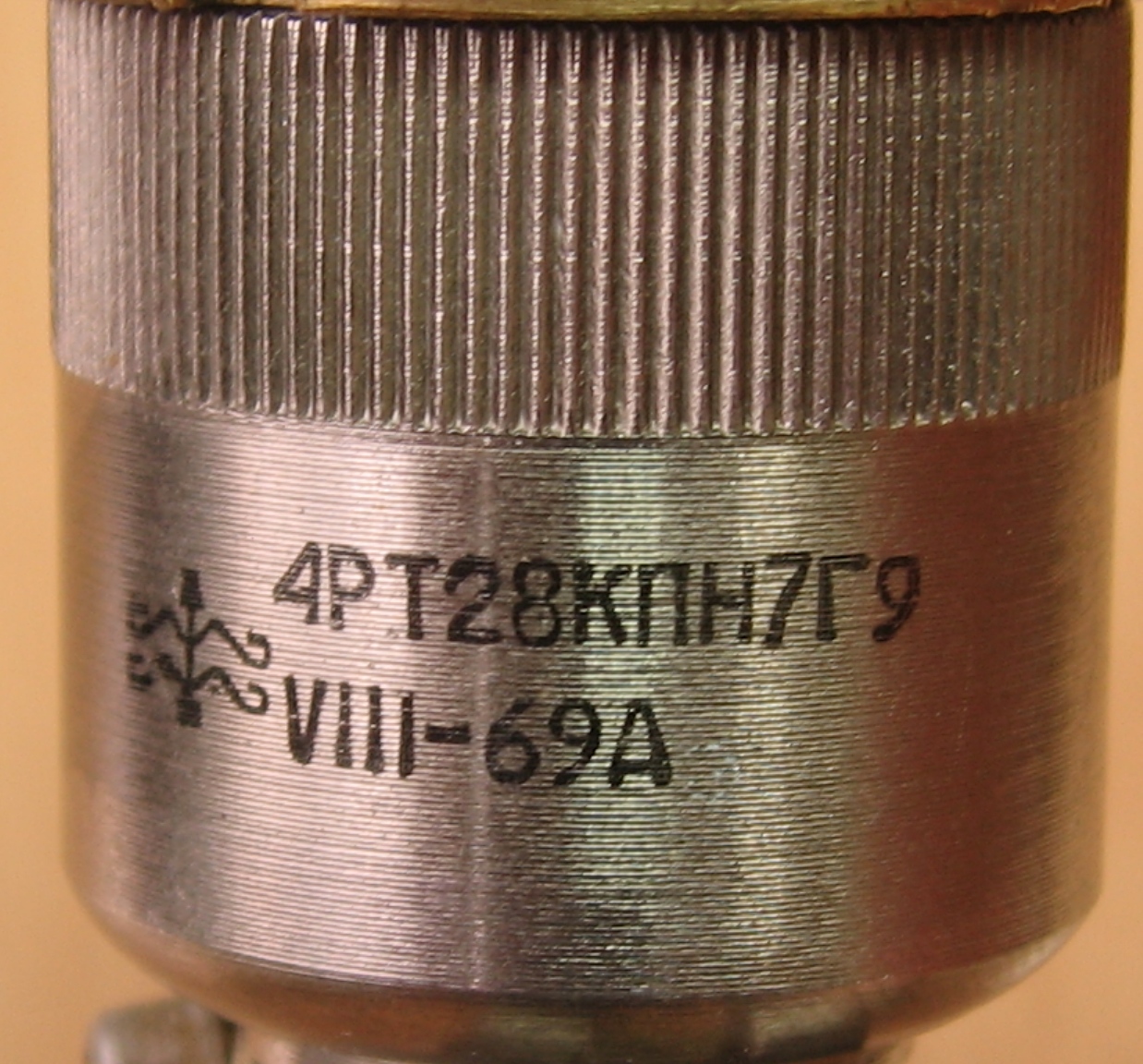

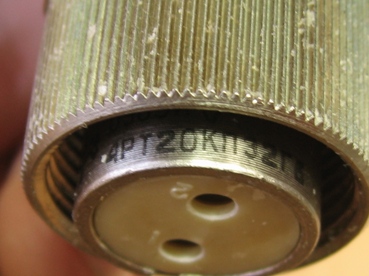

Система обозначений подобна тем же 2РМ.

Источники:

1. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88. Издание официальное.- Всесоюзный научно-исследовательский институт "Электронстандарт". 1990.
2. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 1. ОАО "Российский научно-исследовательский институт "Электронстадарт". 2005.
