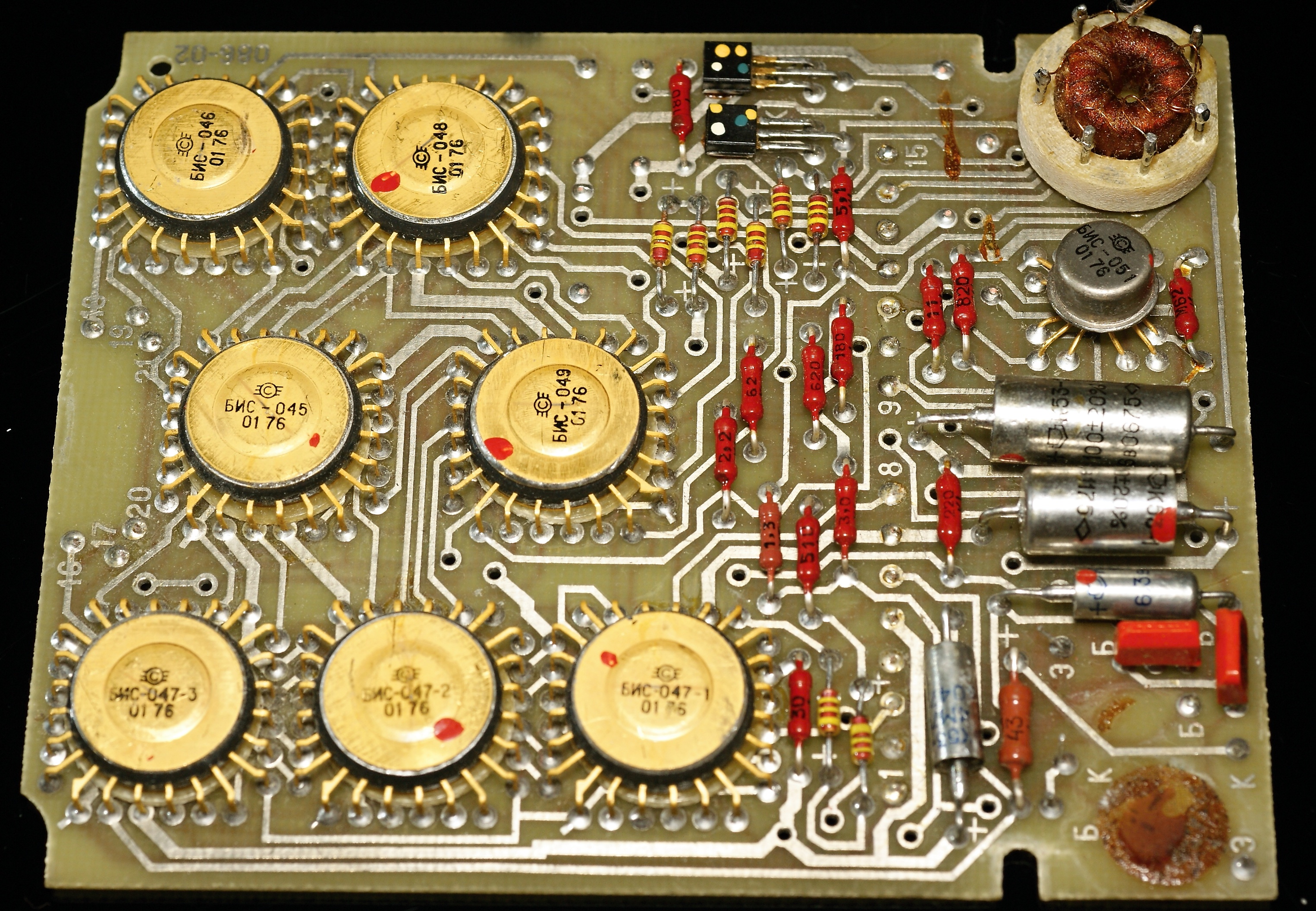

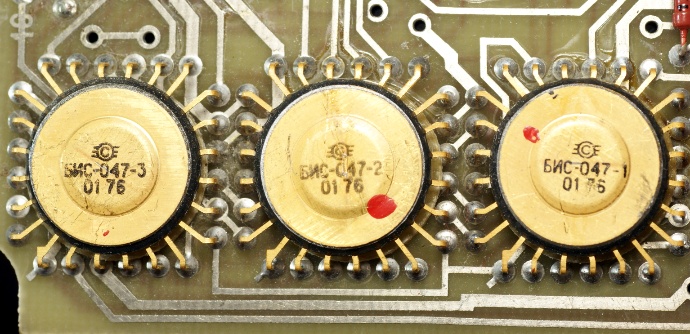

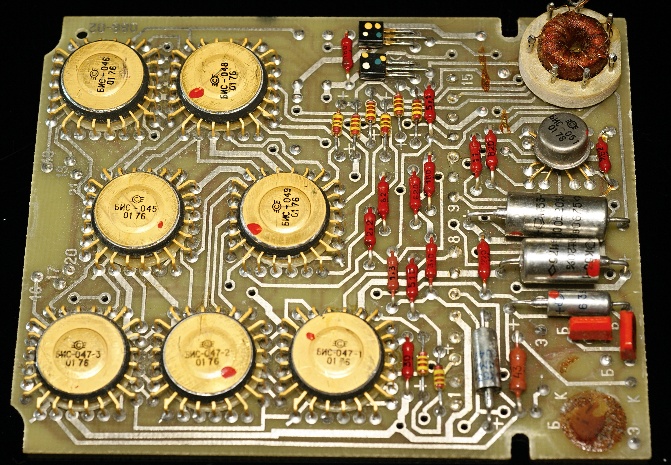

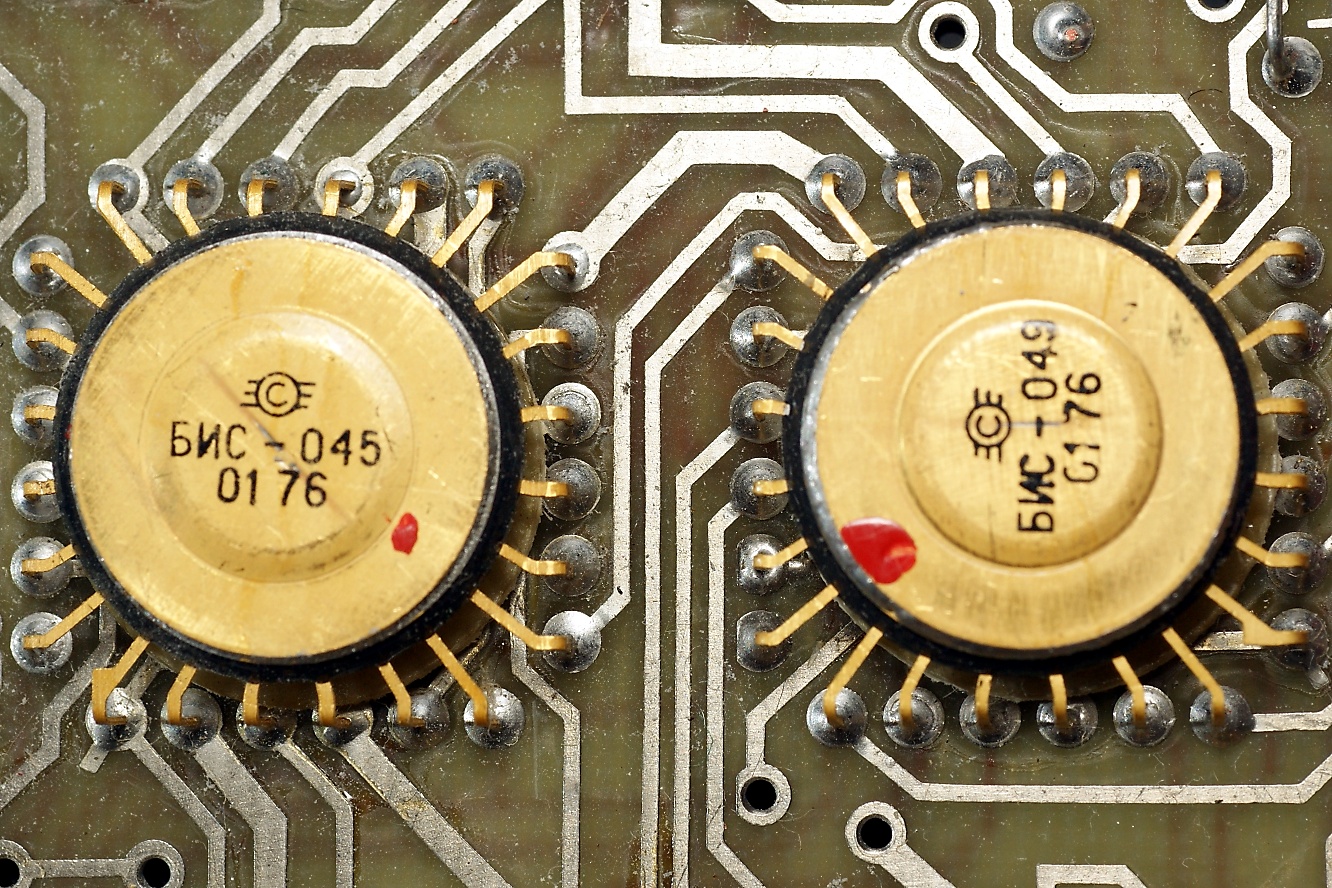

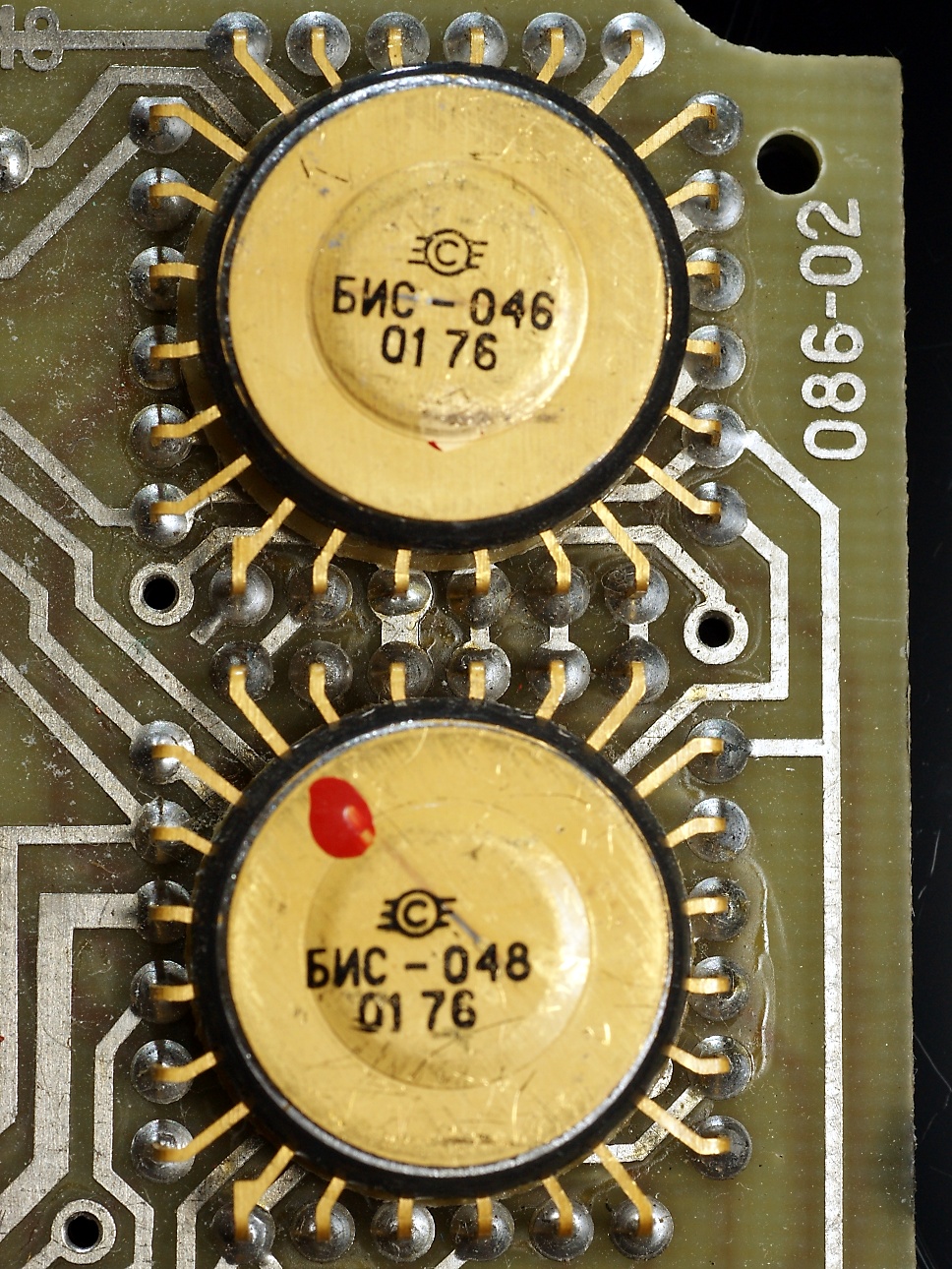

Вот еще БИСы, микросхемы из калькулятора С3-15. Это отечественная разработка. Вот что пишет про их историю В.П. Цветов, бывший начальником ЛКТБ с 1973 года: "Почти одновременно с С5-01 был разработан микрокалькулятор С3-15, который явился первым отечественным инженерным калькулятором, построенным на оригинальных БИС собственной разработки. Всё было своё, начиная от составления алгоритма функционирования (Б.И. Рувинский), включая систему проектирования БИС (Ю.И. Шендерович, впоследствии успешно защитивший, в основном, на этой САПР докторскую диссертацию), функциональную схему и топологию кристаллов (Н.В. Неустроев) и, конечно, включая конструкцию (Б.М. Алехов, А.В. Росляков) и технологию (В.А. Фогель)." Производитель - питерская "Светлана". |
|
В дальнейшем этот комплект схем упихали в К145РЕ1 (Р107) + К145ИА1.

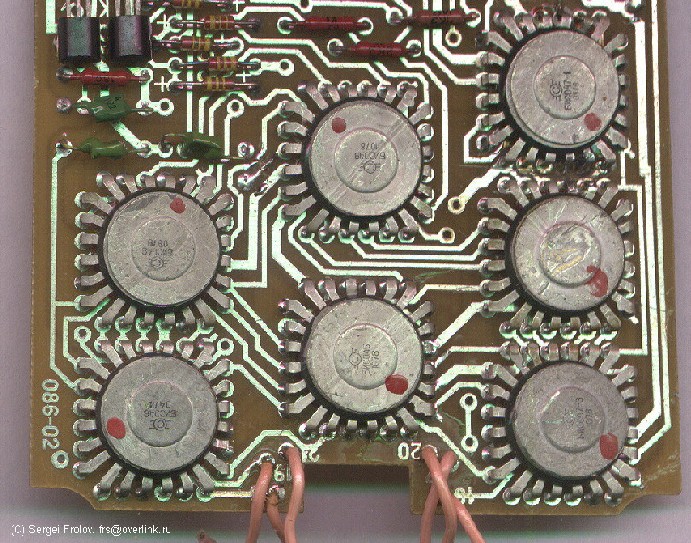

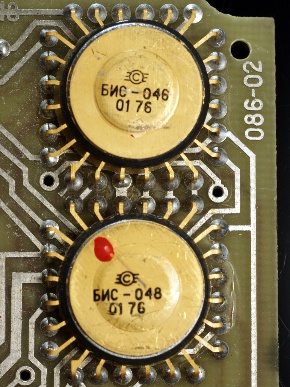

А вот варианты от Сергея Фролова:

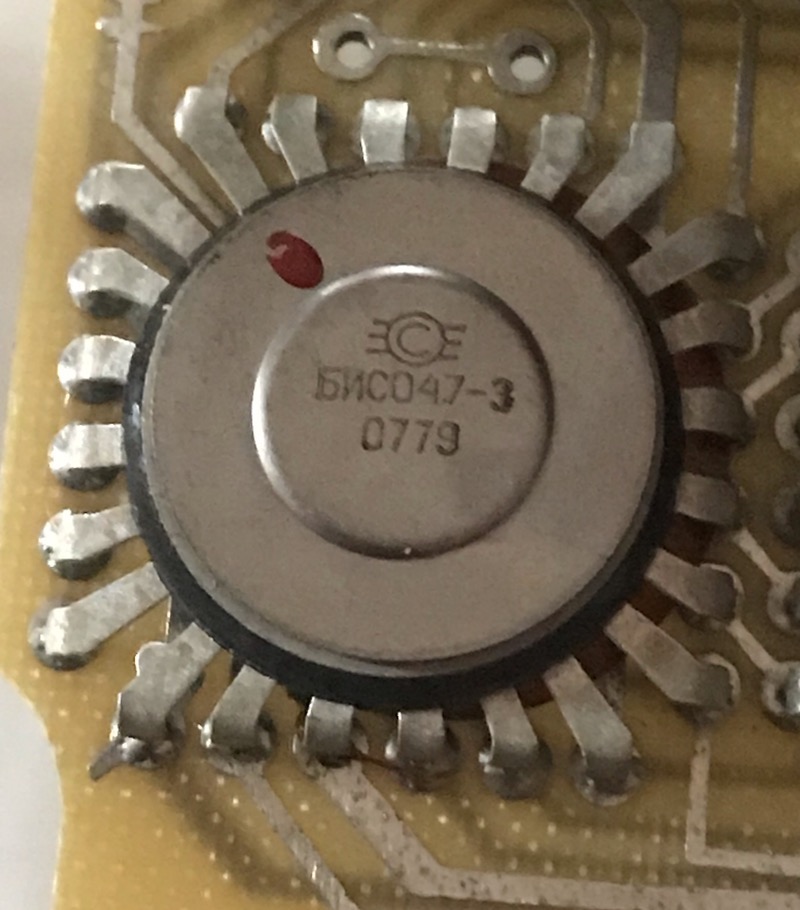

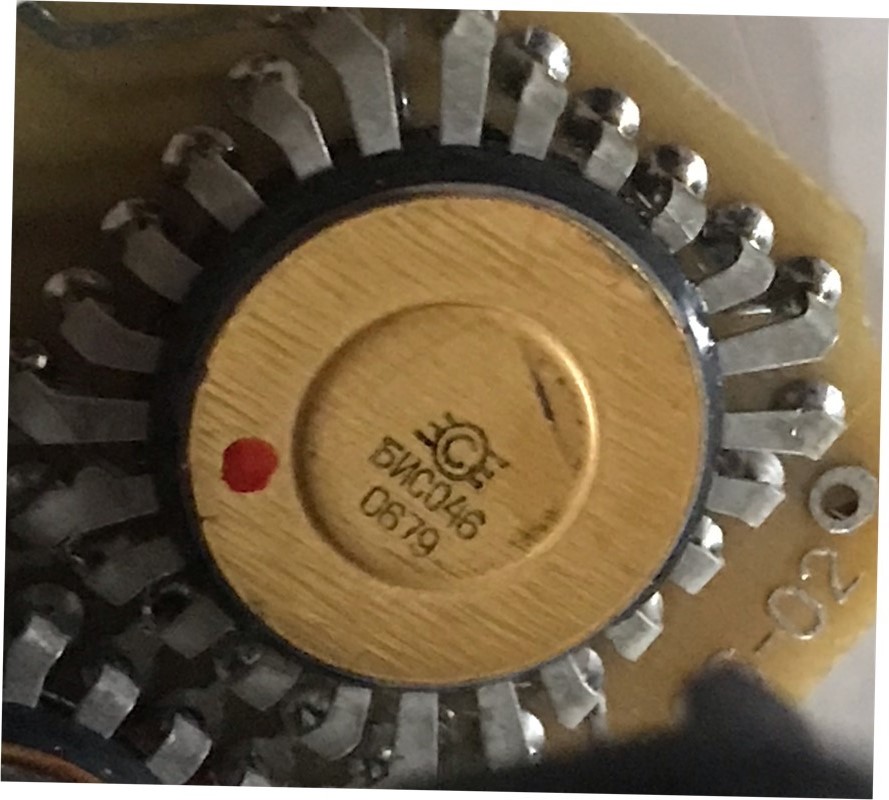

Самые поздние известные мне экземпляры этих схем, июнь-июль 1979 года:
|
|

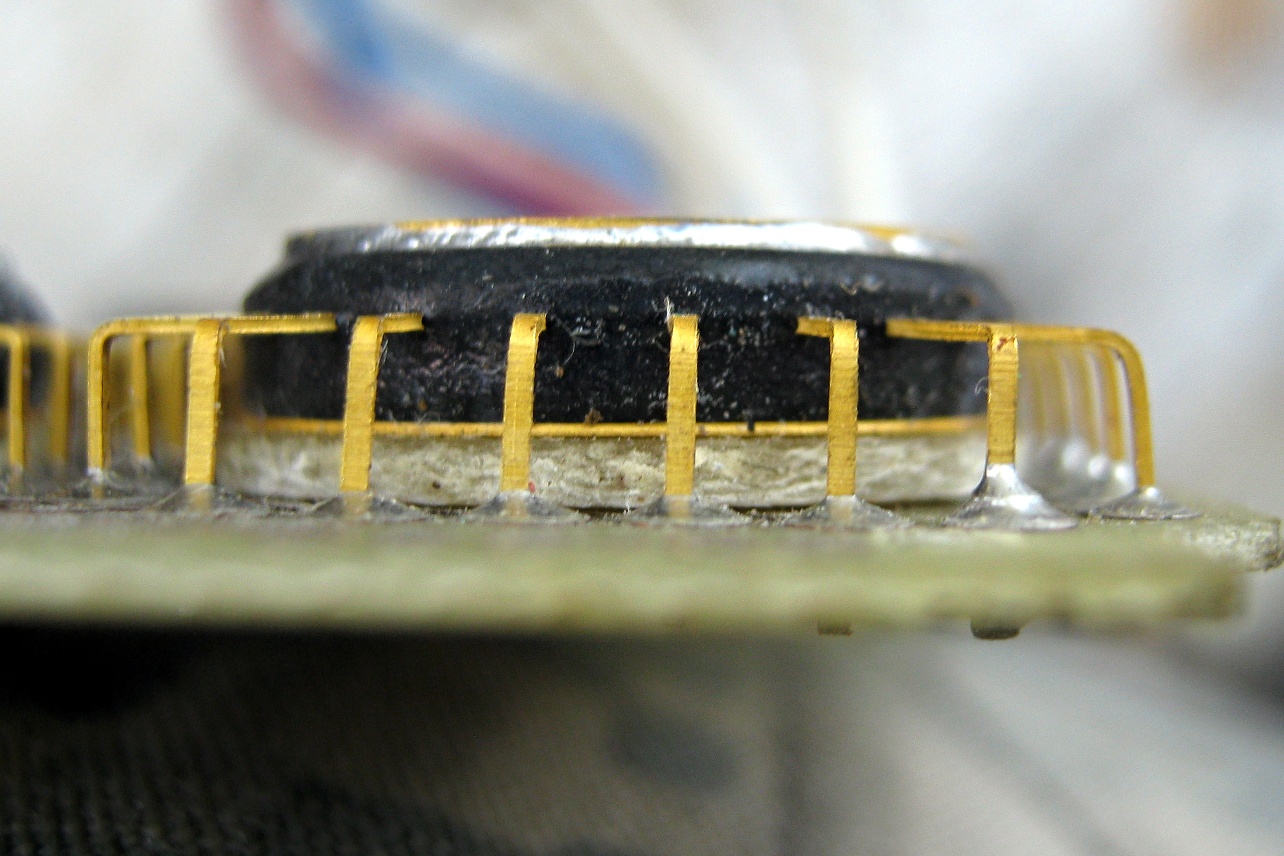

(фото Сергея aka Camuflage-Spb)

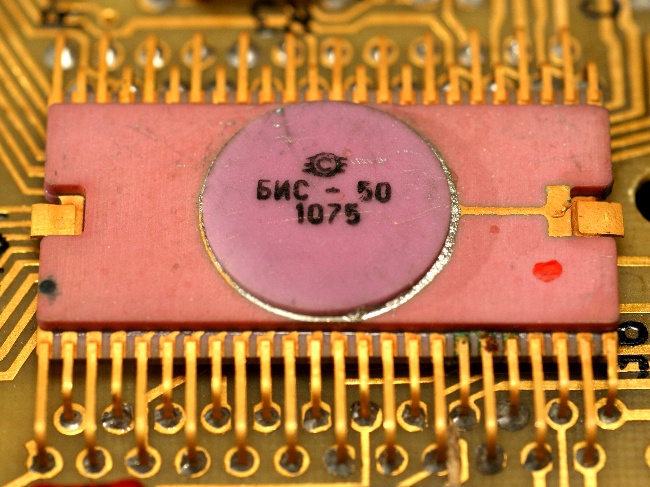

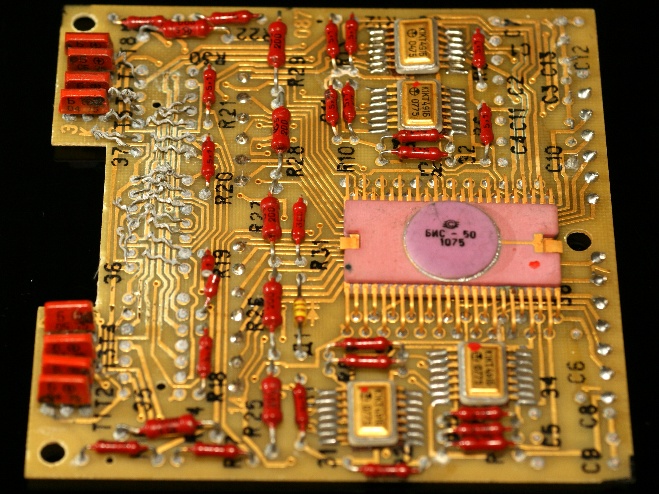

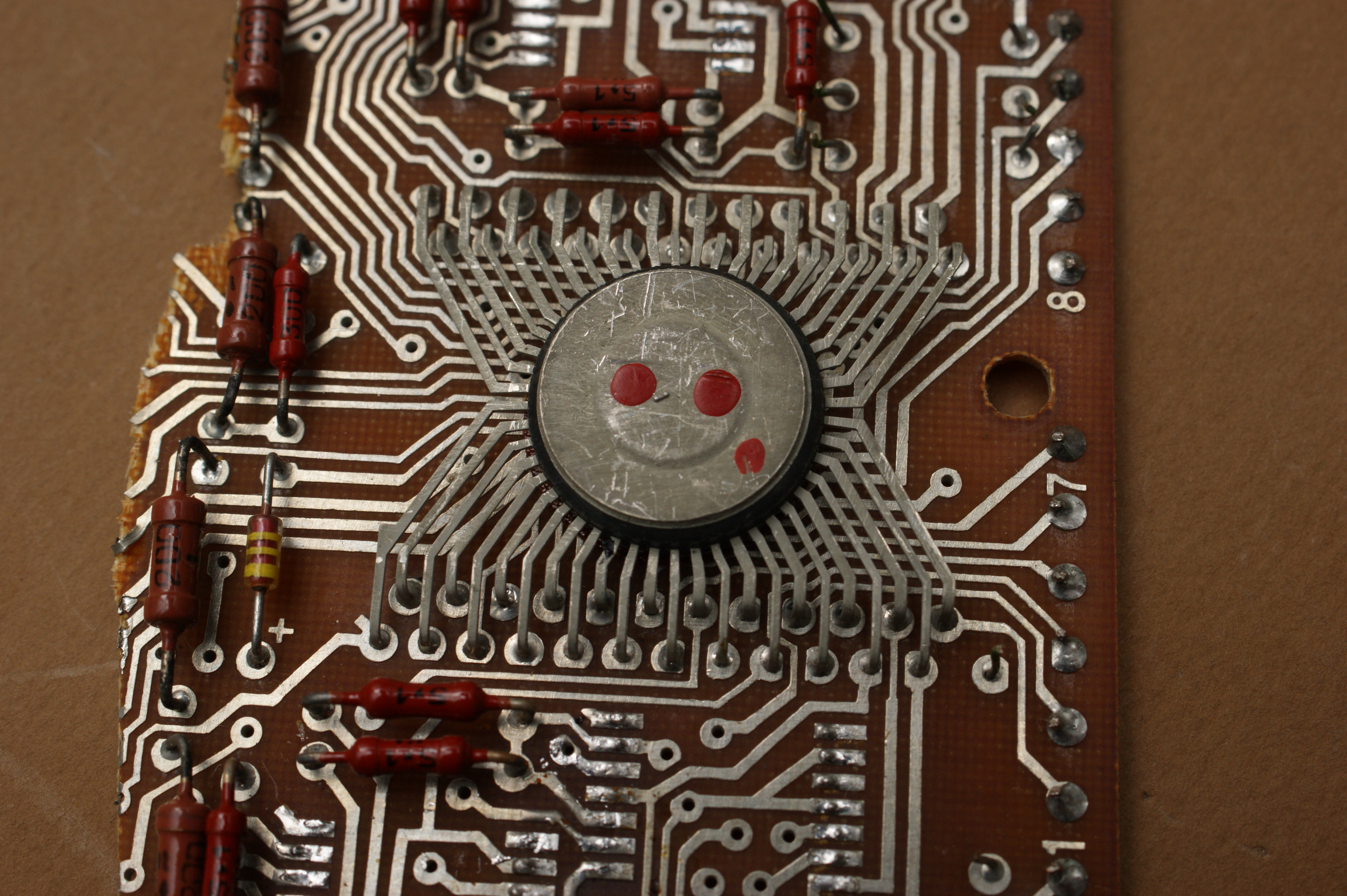

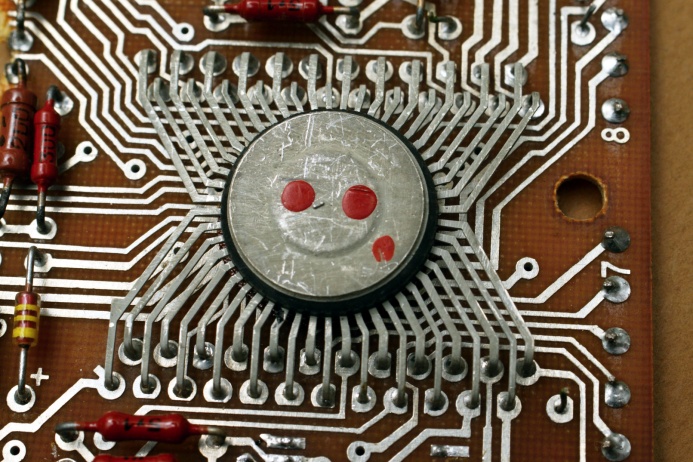

Весьма интересна плата, на которой установлена эта БИС-050. Она сочетает в себе полное золочение дорожек и ширпотребные КТ315...
|

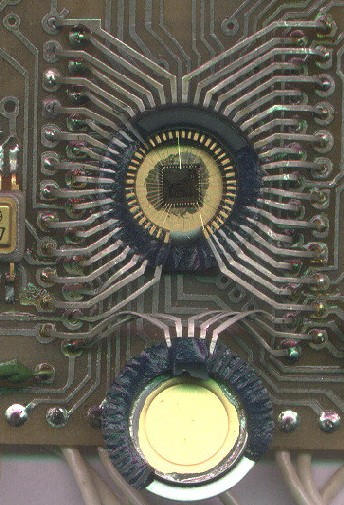

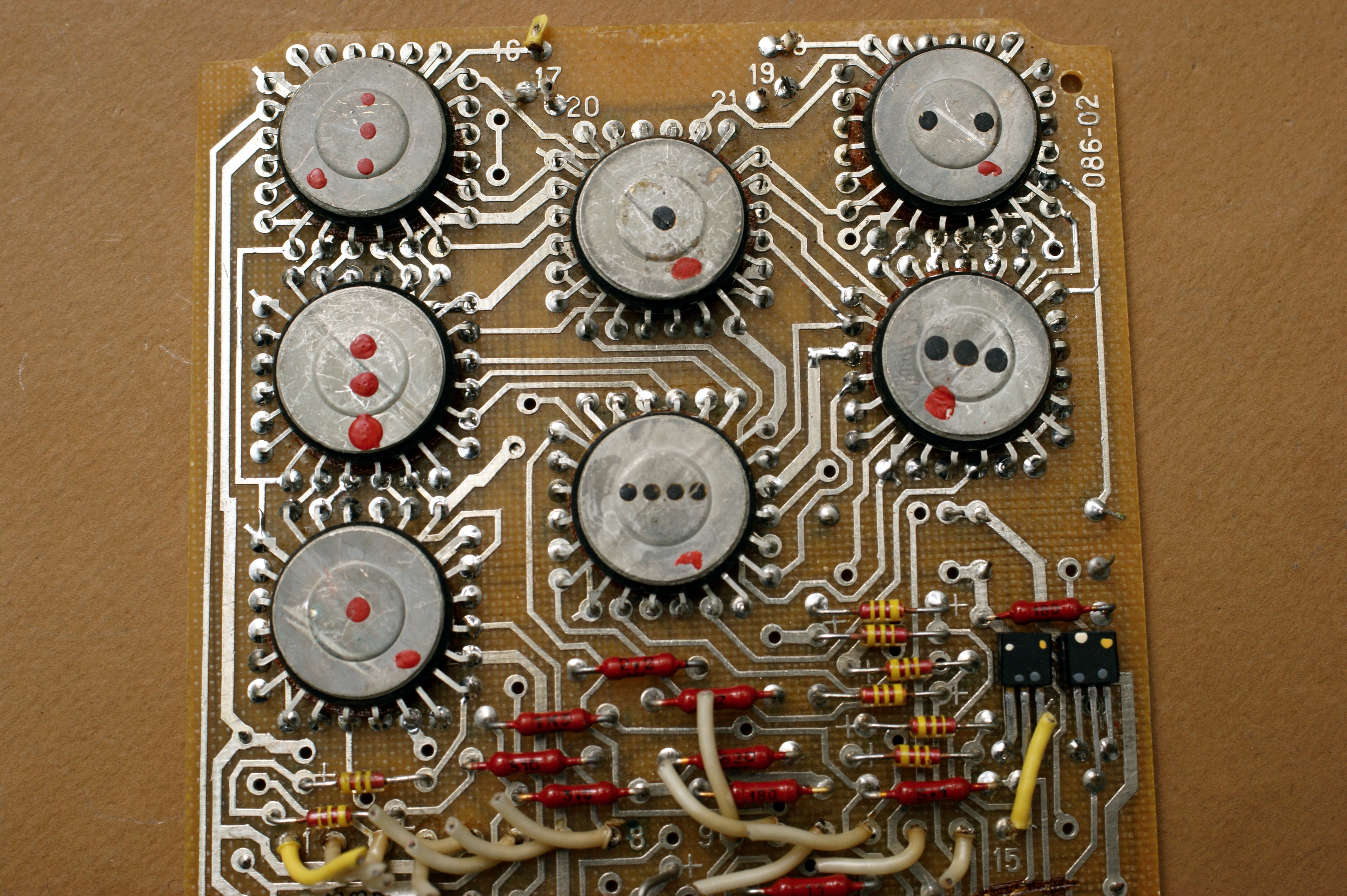

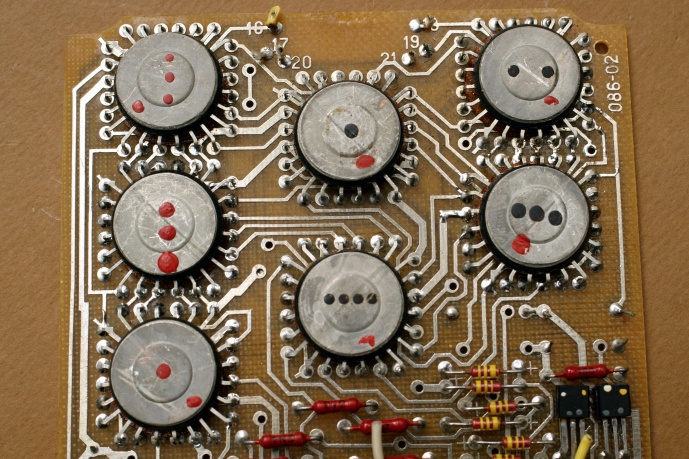

Чуть позже на этой плате, с небольшой доработкой, ставили П-110, которая позднее стала К145ВВ6. Очевидно, БИС-050 также представляет собой устройство ввода 8-старших разрядов. Некоторые экземпляры (вот, к примеру, от Сергея Фролова) были корпусированы совсем иначе:
|
 |

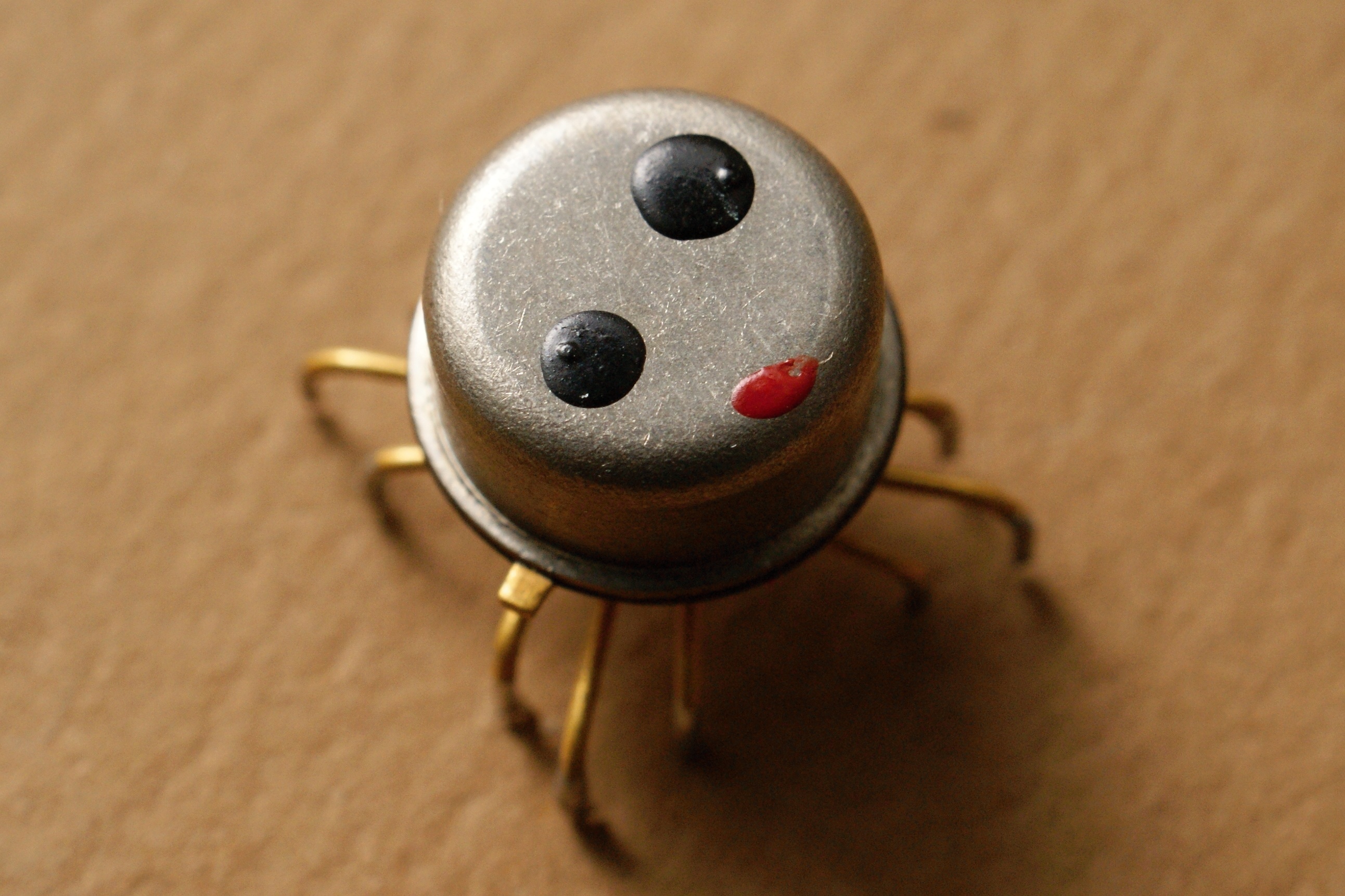

И даже с абстрактной маркировкой:

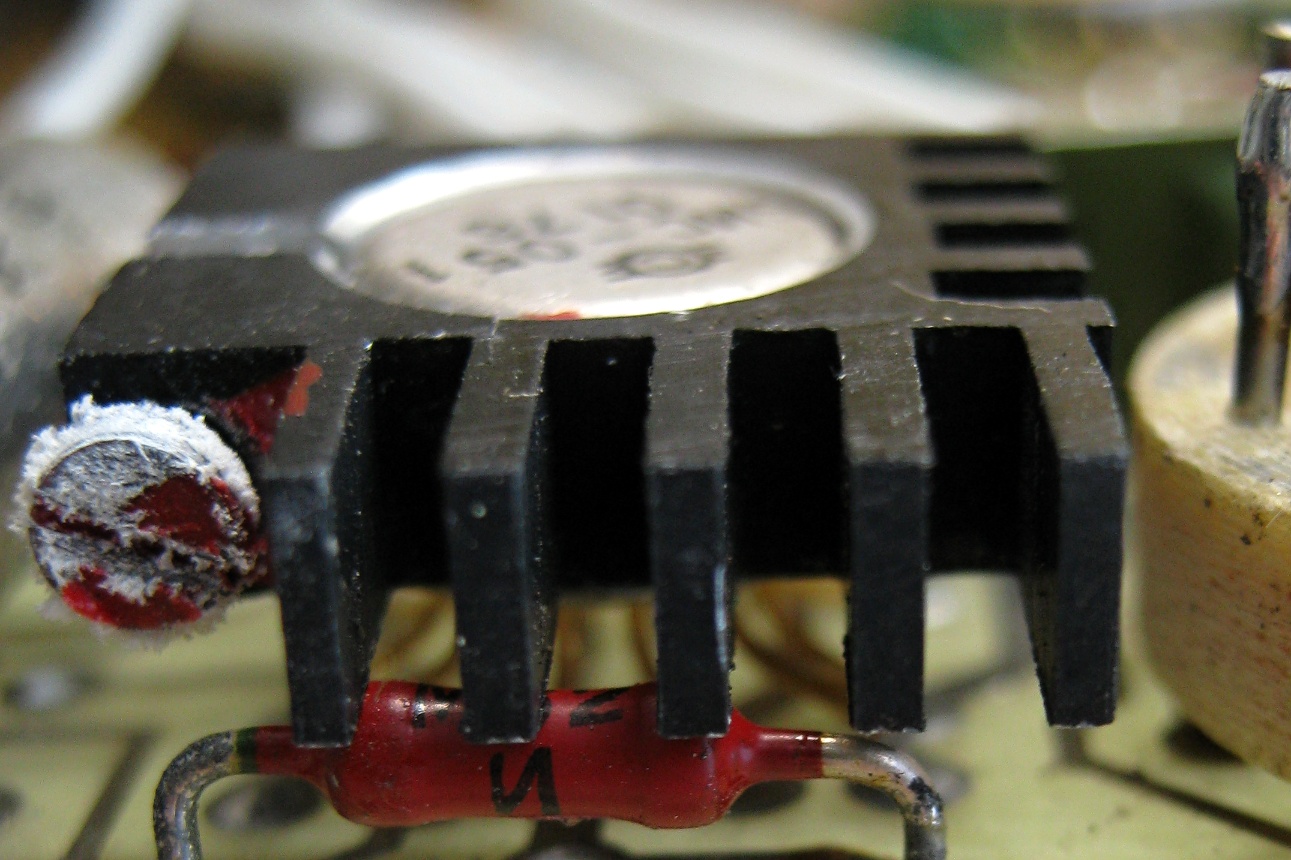

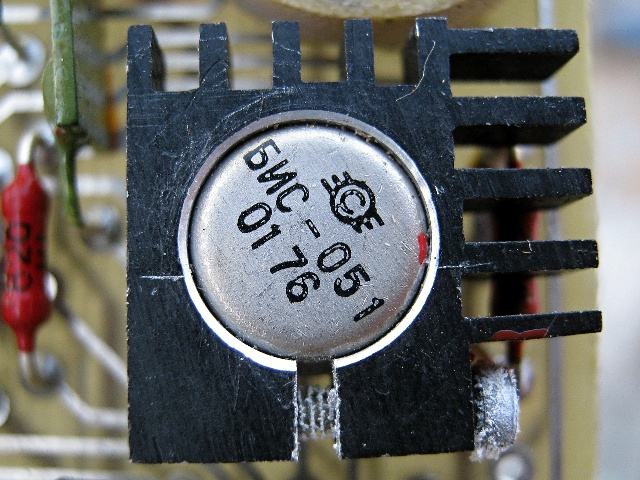

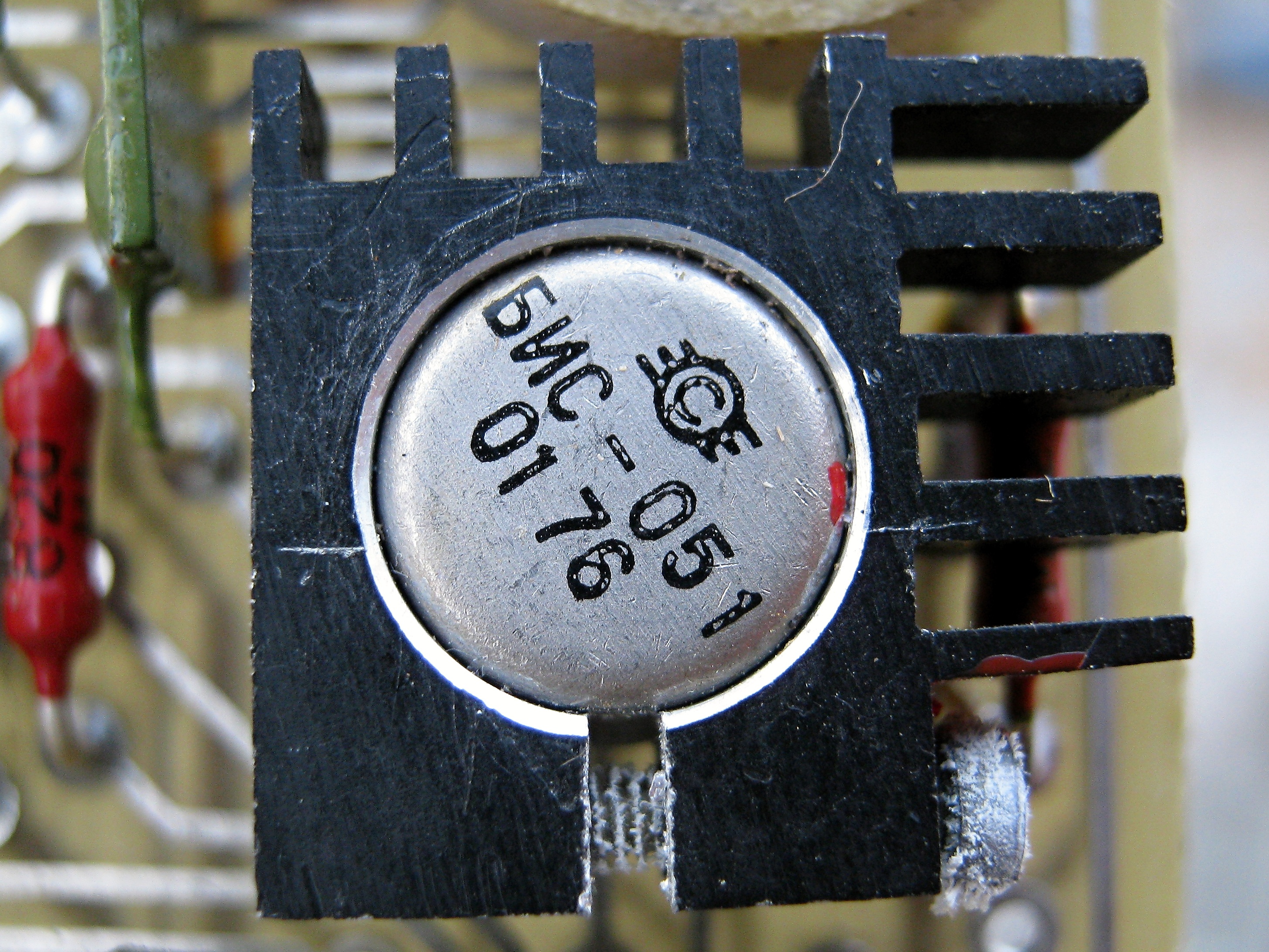

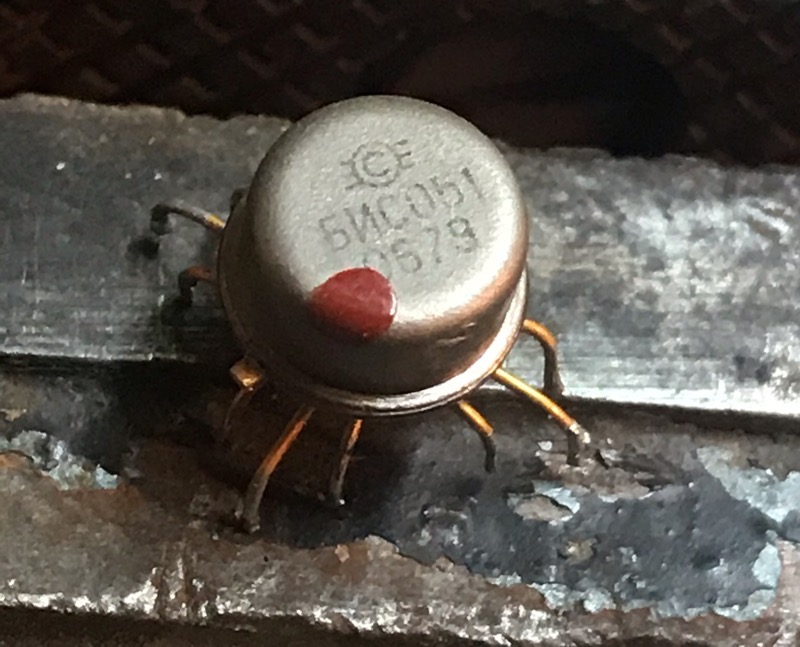

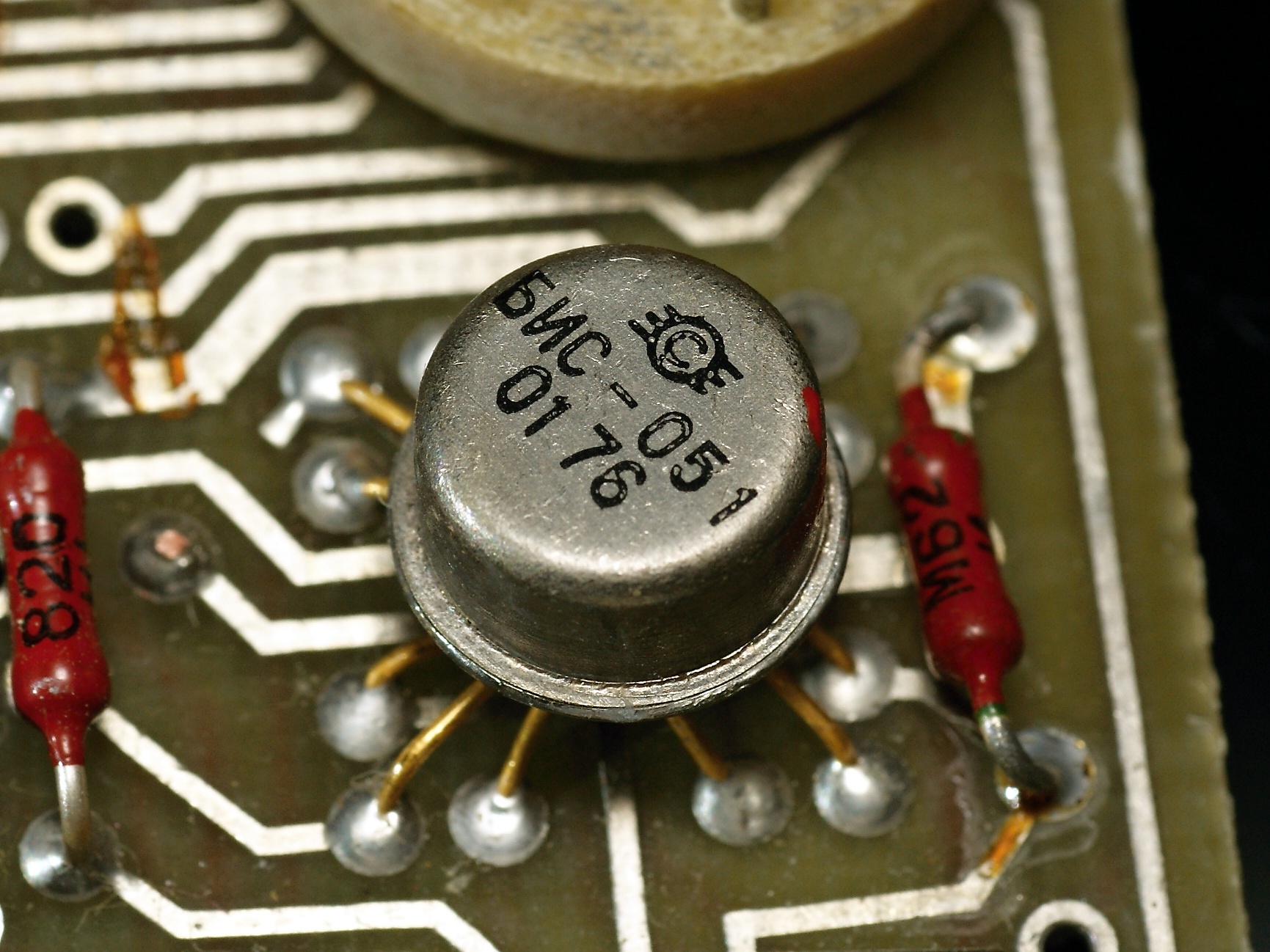

БИС-051, надо полагать, представляет собой тактовый генератор для всего набора чипов. В дальнейшем она превратилась (возможно с доработкой) в К145ГГ1.
(фото Сергея aka Camuflage-Spb)
(фото Сергея aka Camuflage-Spb)
(фото с Форума радиодеталей)
Источники:
1. Цветов В.П. История развития микроэлектроники в ленинградских КБ: (ЛКБ – ЛКТБ) - Труды SORUCOMM-2011. Вторая Международная конференция Развитие вычислительной техники и ее программного обеспечения в России и странах бывшего СССР, Великий Новгород, 2011.
