145ая серия

Вот весьма интересная для меня серия. Вроде бы серия предназначена для построения вычислительных и управляющих устройств бытового назначения... Но целый ряд микросхем в ней к этому не имеет никакого отношения! А какое многообразие корпусов, подчас довольно извращенных! А какое многообразие производителей! А например, обозначения типов АИ, ИА, ВХ, ХД, ЧТ - таких нет ни в одной другой серии.

При всем том, что серия очень старая (начало выпуска - конец 60х - начало 70х годов) и много где применялась, найти на нее подробную техническую документацию крайне сложно. В справочниках нет даже единства по поводу состава этой серии...

За помощь в сборе материала по этой серии - большое спасибо Сергею Фролову!

К1ЖГ451 К145АП1 К145ИК1 К145ИК506 К145ИП1 К145ИР1 К145ПН1 К145ХК1
К1ЖГ452 К145АП2 К145ИК2 К145ИК507 К145ИП2 К145ИР2 К145ПП1 К145ХК2
К1ЖГ453 К145АФ1 К145ИК3 К145ИК508 К145ИП3 К145КТ1 К145РЕ1 К145ХК3
К1ЖГ454 К145ВВ6 К145ИК4 К145ИК511 К145ИП4 К145КТ2 К145РЕ2 К145ХК4
К145ВВ7 К145ИК6 К145ИК512 К145ИП5 К145КТ3
К145ВГ5 К145ИК11 К145ИК1302 К145ИП6
К145ВГ42 К145ИК12 К145ИК1304 К145ИП7
К145ВХ1 К145ИК15 К145ИК1801 К145ИП8
К145ВХ3 К145ИК16 К145ИК1802 К145ИП11
К145ВХ5 К145ИК17 К145ИК1909 К145ИП12
К145ВХ205 К145ИК502 К145ИК1911 К145ИП14
К145ГГ1 К145ИК503 К145ИП15
К145ГП1 К145ИП16
К145ИА1

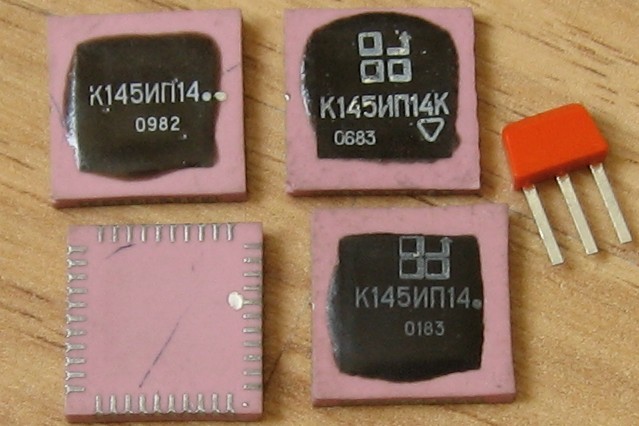

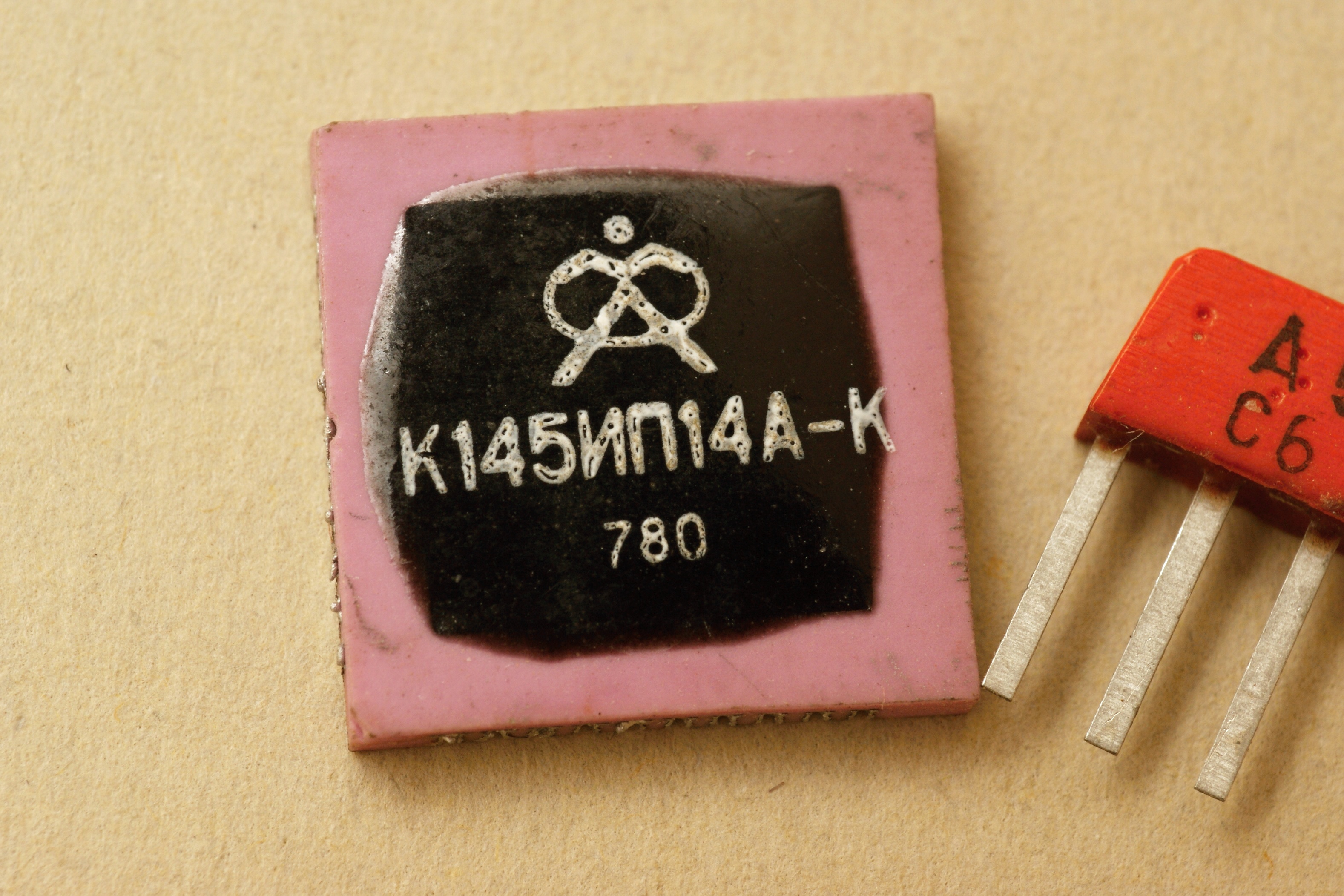

К145ИП14 + К145ИП14К

Микросхема в очень необычном корпусе. Процессор и устройство управления вводом-выводом для однокристального микрокалькулятора на шесть арифметических операций с выводом на ЖКИ (например, "Электроника Б3-30"). Заводской паспорт на неё.

Точки в маркировке, скорее всего, обозначают буквы, т.е. К145ИП14А, К145ИП14Б и т.п.

Производители - первоначально зеленоградский "Ангстрем" (надо полагать, разработчик), скопировавший её с бескорпусной микросхемы из калькулятора Sharp EL-8020. Позднее к выпуску подключился азербайджанский завод Биллур (г.Гянджа).

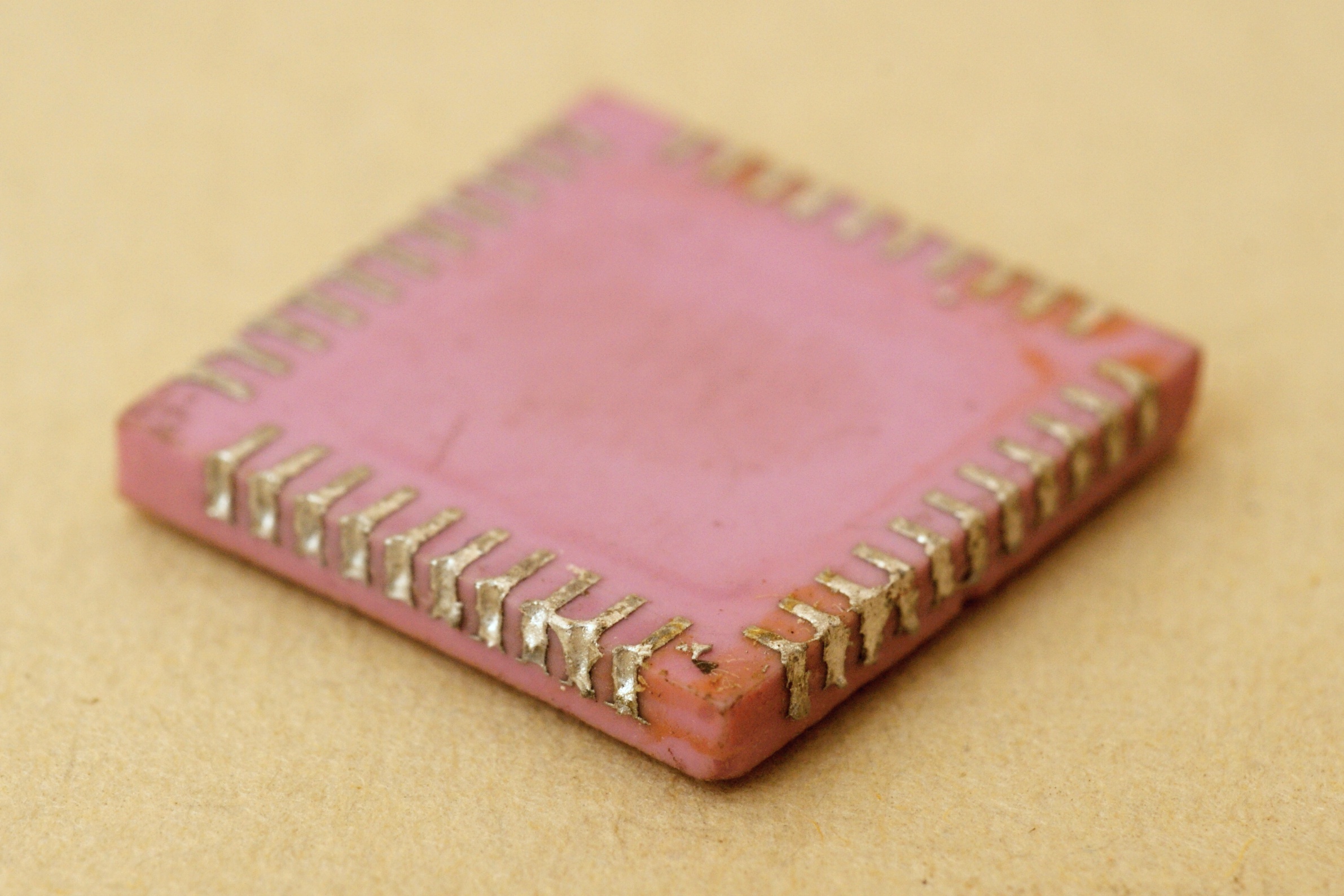

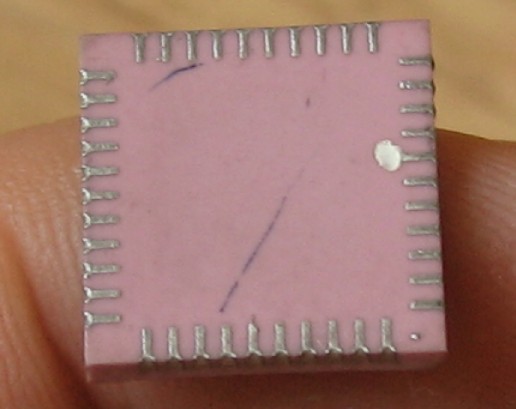

Такой вот советский вариант CLCC-корпуса:

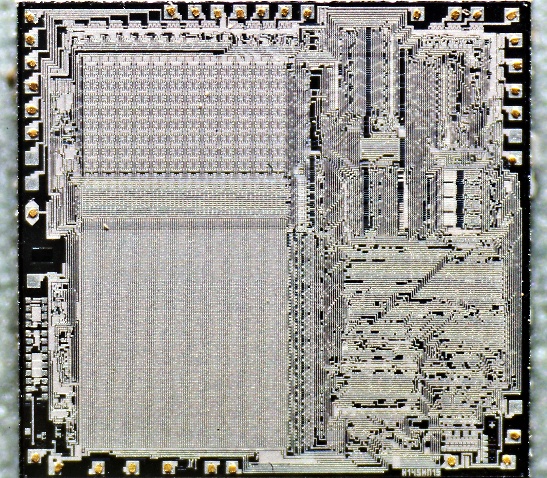

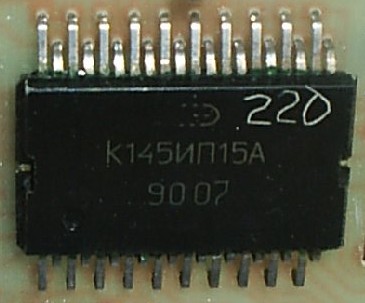

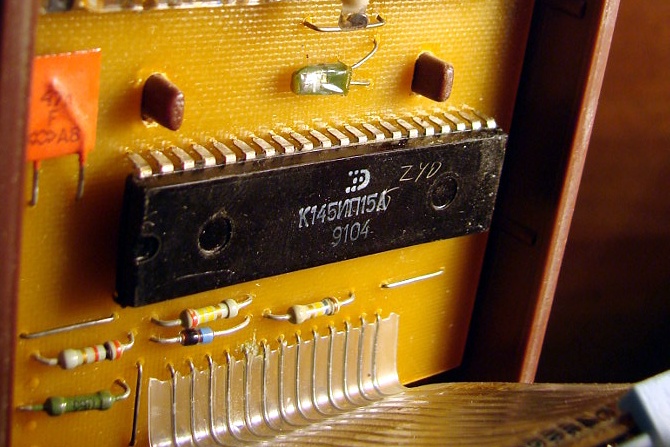

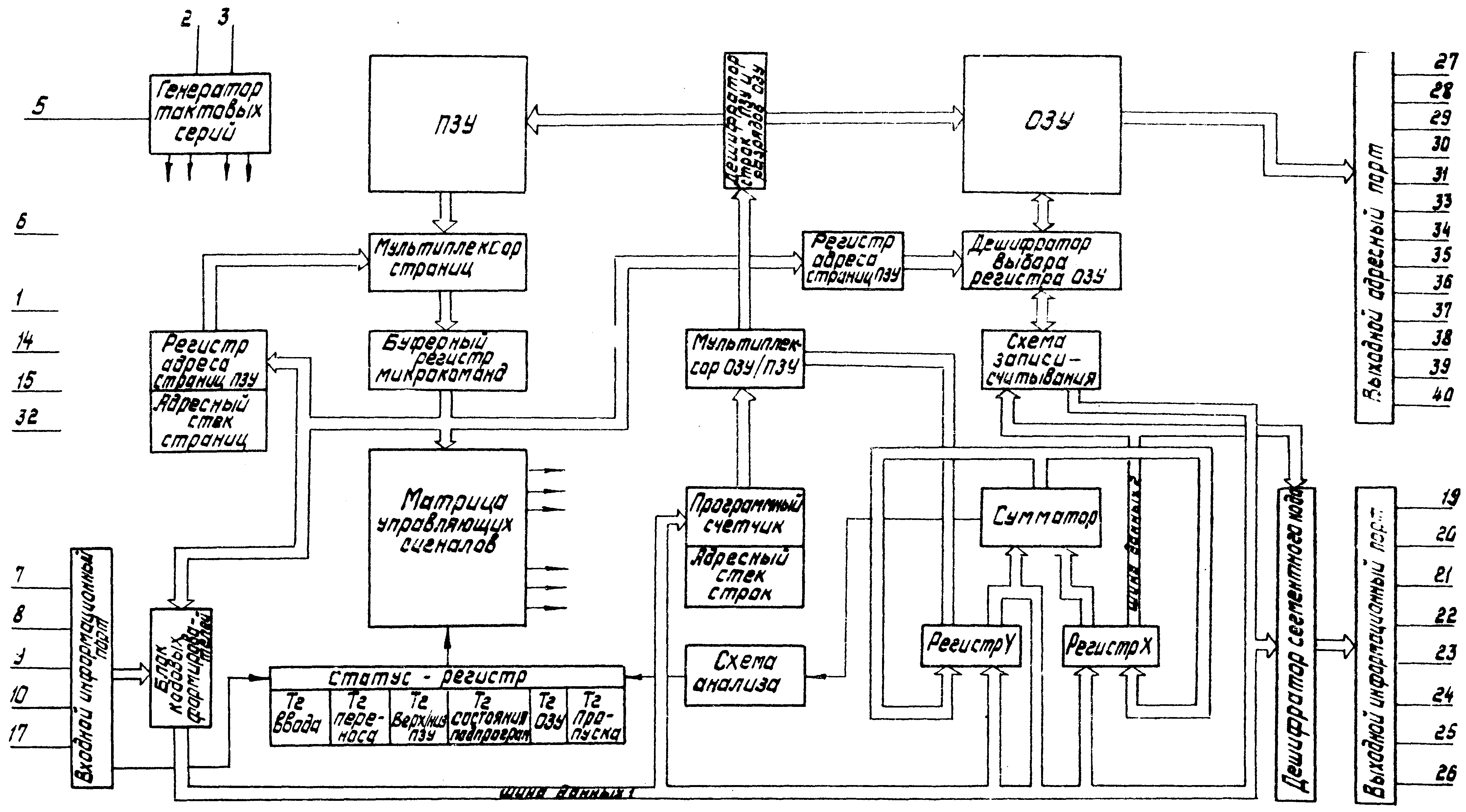

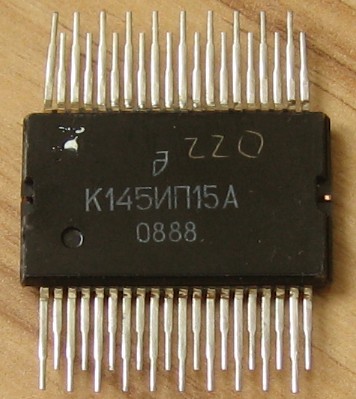

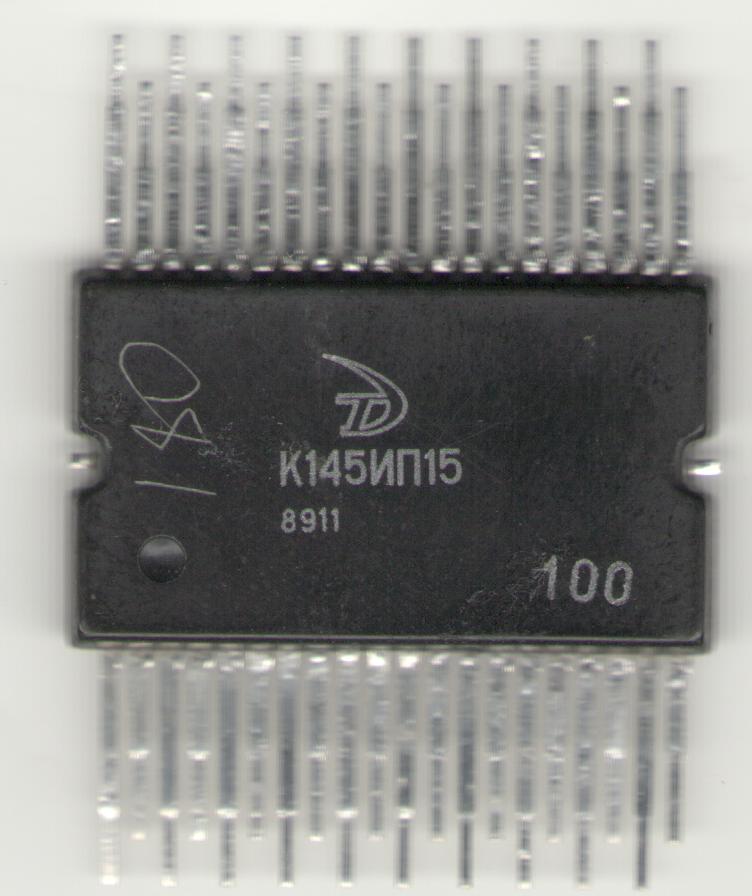

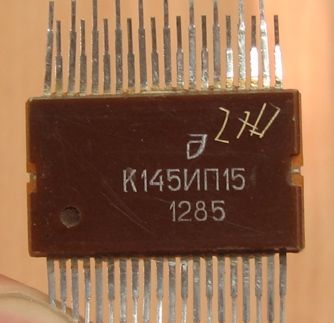

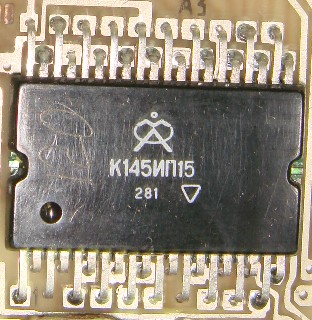

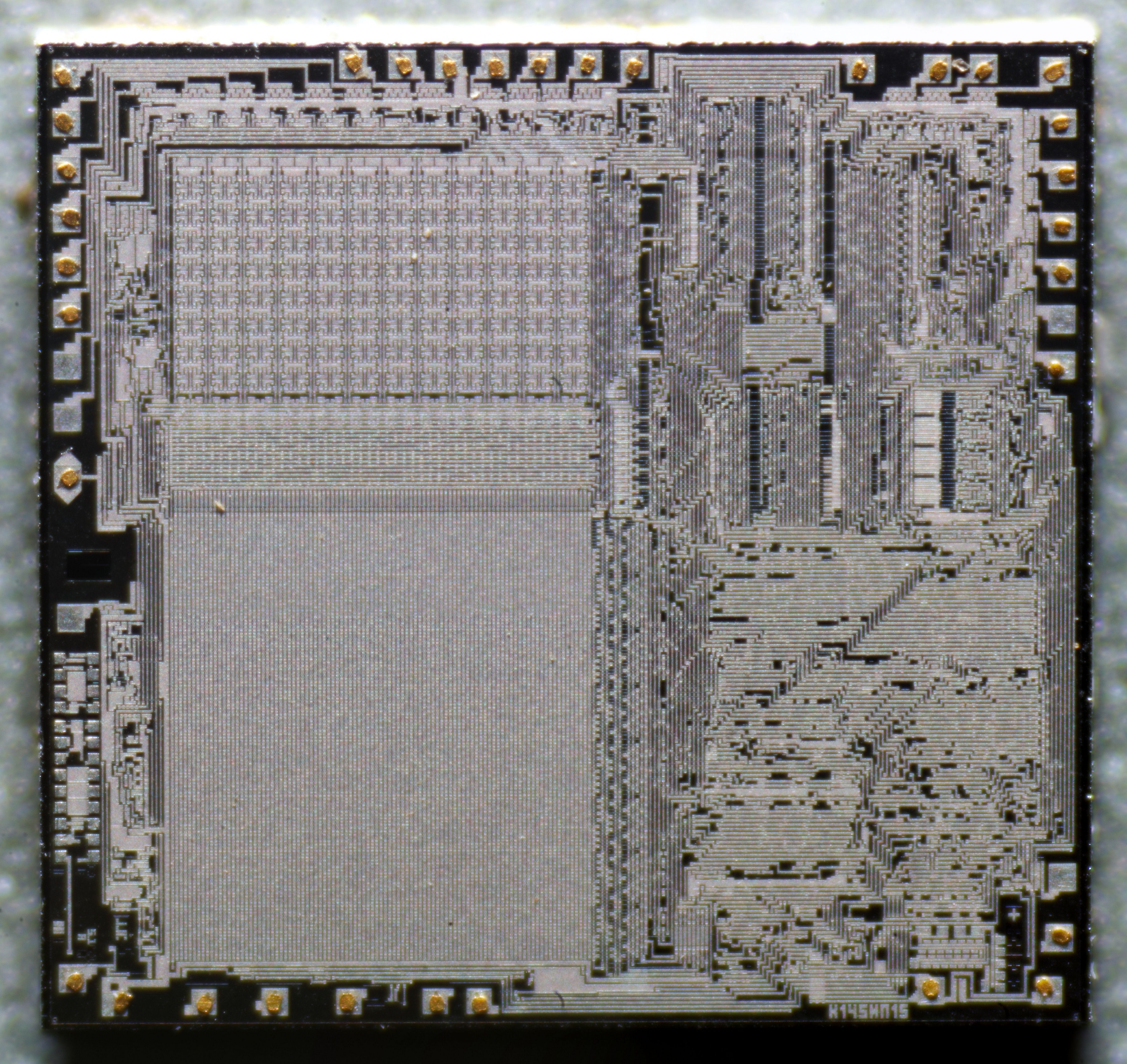

К145ИП15, К145ИП15А

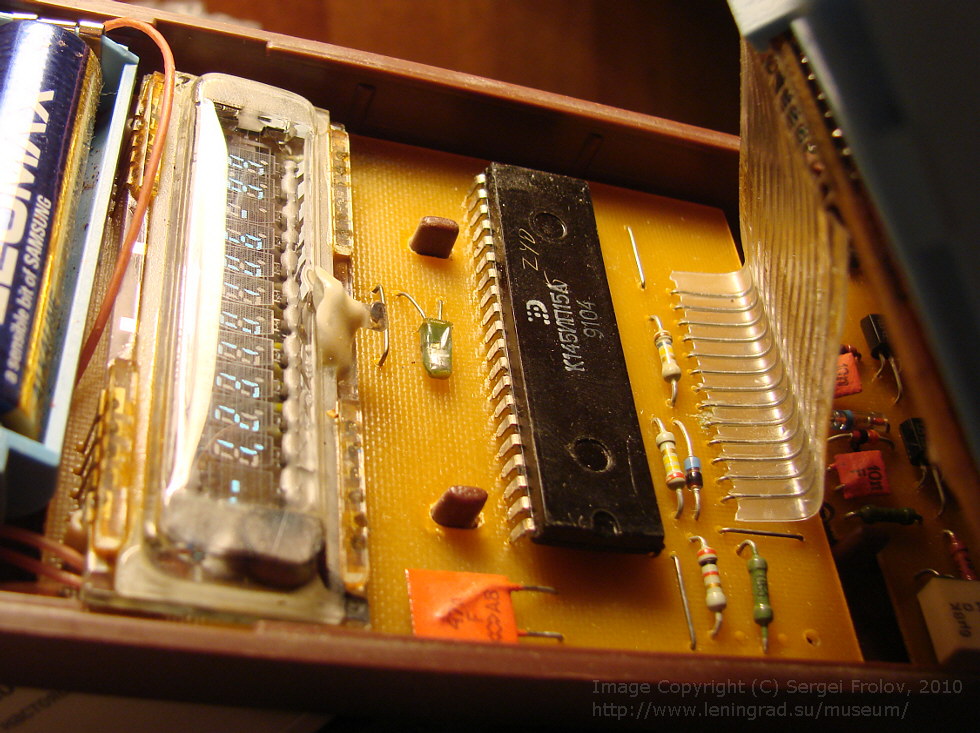

Однокристальная микроЭВМ. Информации про неё не много - "БИС микрокалькулятора Б3-36 содержит 18 тыс. транзисторных структур, выполненных по p-МДП-технологии на кристалле 5,2х5,5 мм"

Производители - "Ангстрем" и завод Эльтав" (бывш. "Эльдаг"), г.Махачкала.

Чем отличается версия с А (использовалась, в частности, в МК-66) от таковой же без буквы - неизвестно.

Электрические параметры

Ток потребления - не более 5 мА
Напряжение логического "0" разрядных выходов - не более -25,2 В
Напряжение логического "1" разрядных выходов - не менее -1,0 В
Напряжение логического "0" сегментных выходов - не более -25,2 В
Напряжение логического "1" сегментных выходов - не менее -1,0 В
Напряжение логического "0" тактового генератора - не более -11 В
Напряжение логического "1" тактового генератора - не менее -1,0 В
Напряжение питания Uип1 -14,0...-16,5 В
Напряжение питания Uип2 - не менее -30 В


(фото с форума Радиокартинки)


(фото Сергея Фролова)


(фото из Википедии)


(фото Эдуарда aka Skyline)

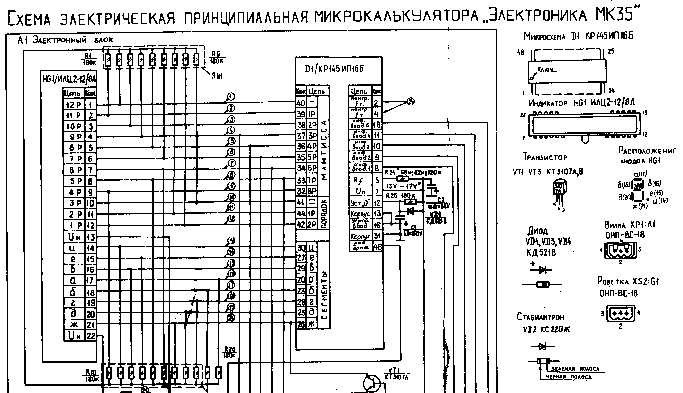

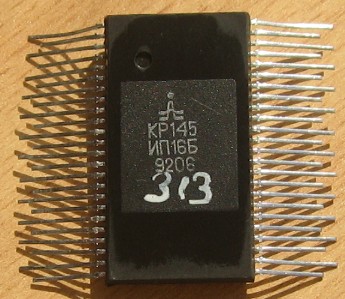

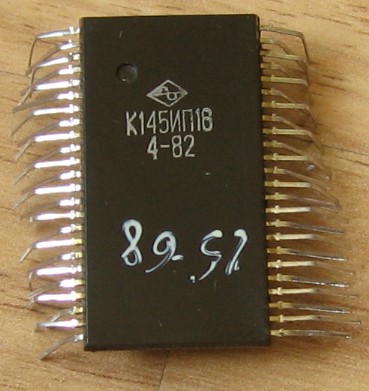

К145ИП16, К145ИП16Б, КР145ИП16Б, КР145ИП16В

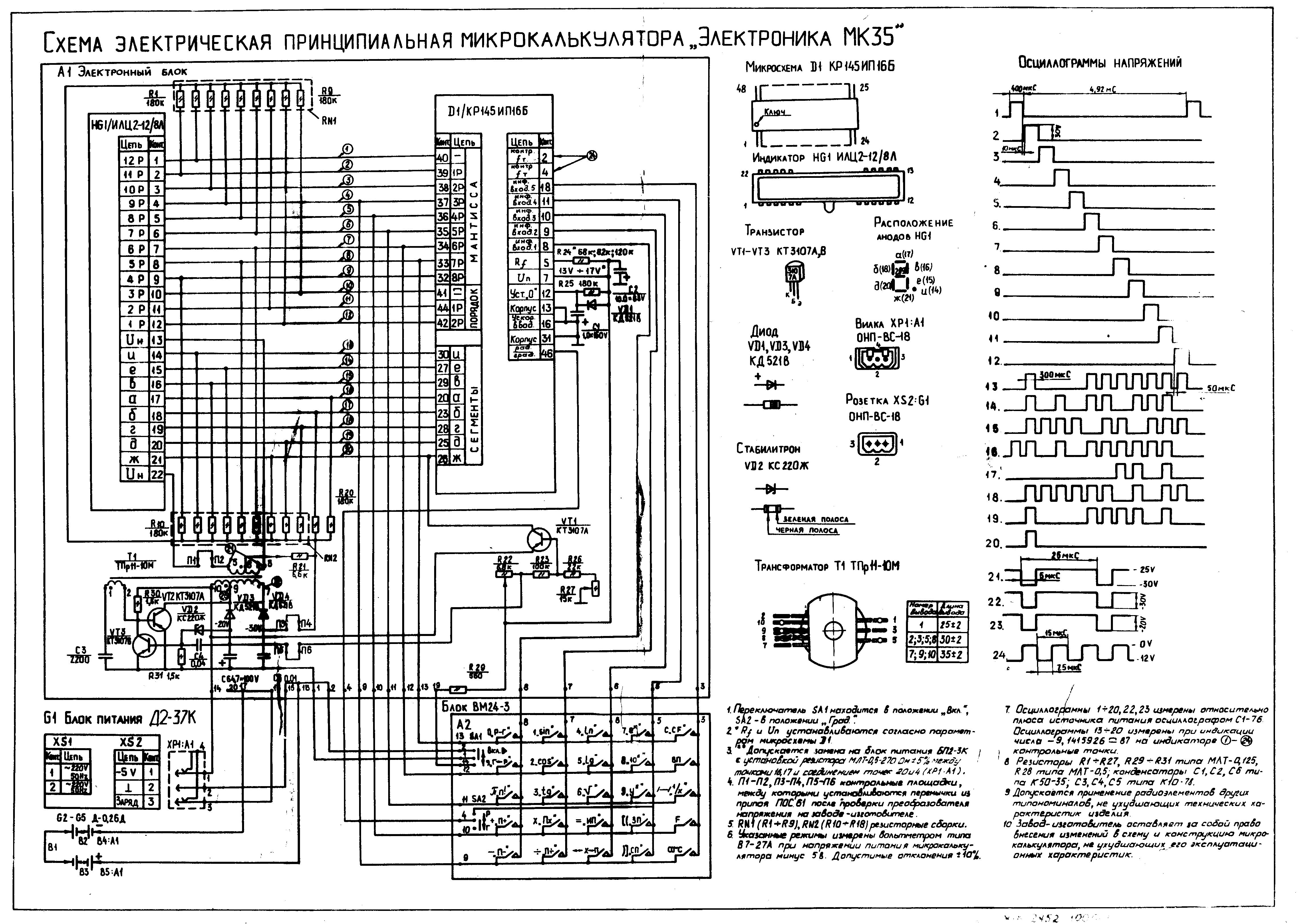

Схема выполнения математических операций для микрокалькуляторов Б3-35 (К145ИП16) и МК-35/МК-66 (К145ИП16Б/КР145ИП16Б).

Сам калькулятор функционально ничем не отличается от Б3-36; в чем же отличие этой микросхемы от К145ИП15 так и неизвестно. А в МК-66 их с К145ИП15А и вовсе ставили попеременно...

Производители - Воронежский ЗПП (ПО "Электроника") и подчиненный ему завод "Девиз" (г.Алексеевка Белгородской области).

(фото Эдуарда aka Skyline)

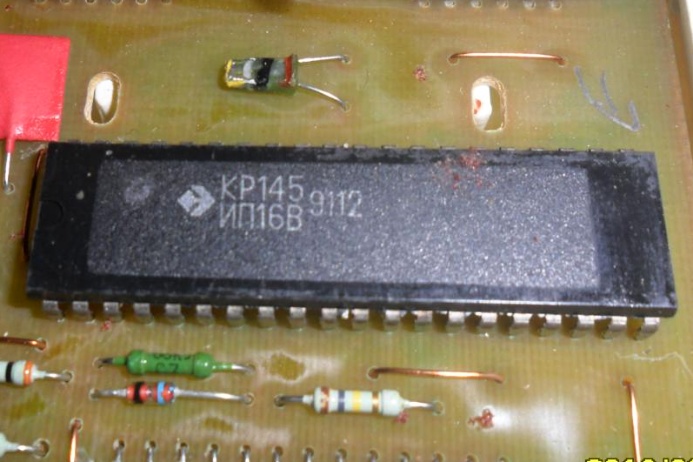

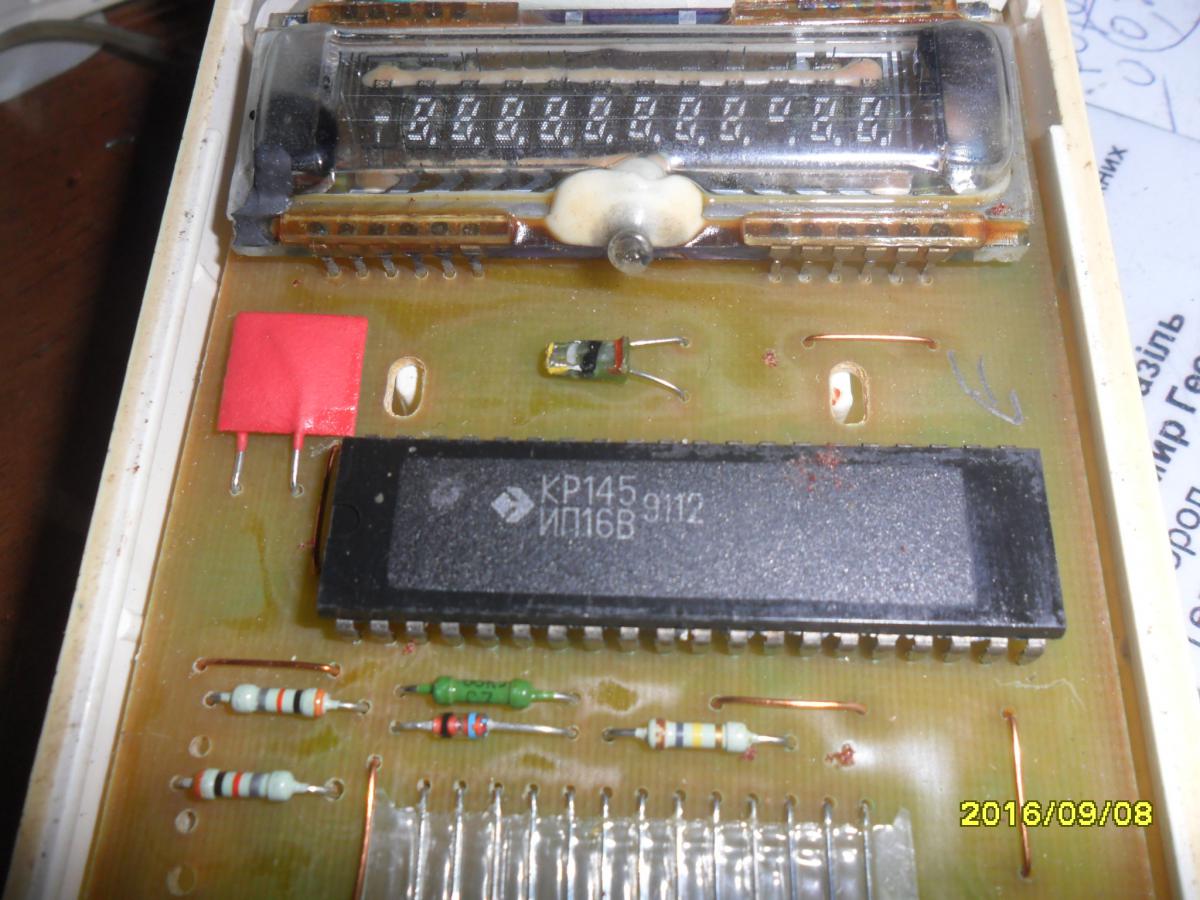

Была и редкая версия КР145ИП16В, в стандартном DIP-корпусе:


(фото с Форума покупки радиодеталей)

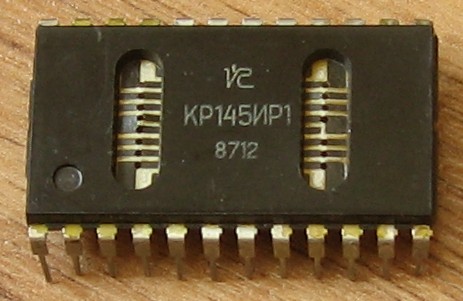

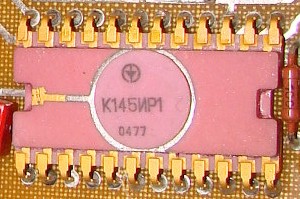

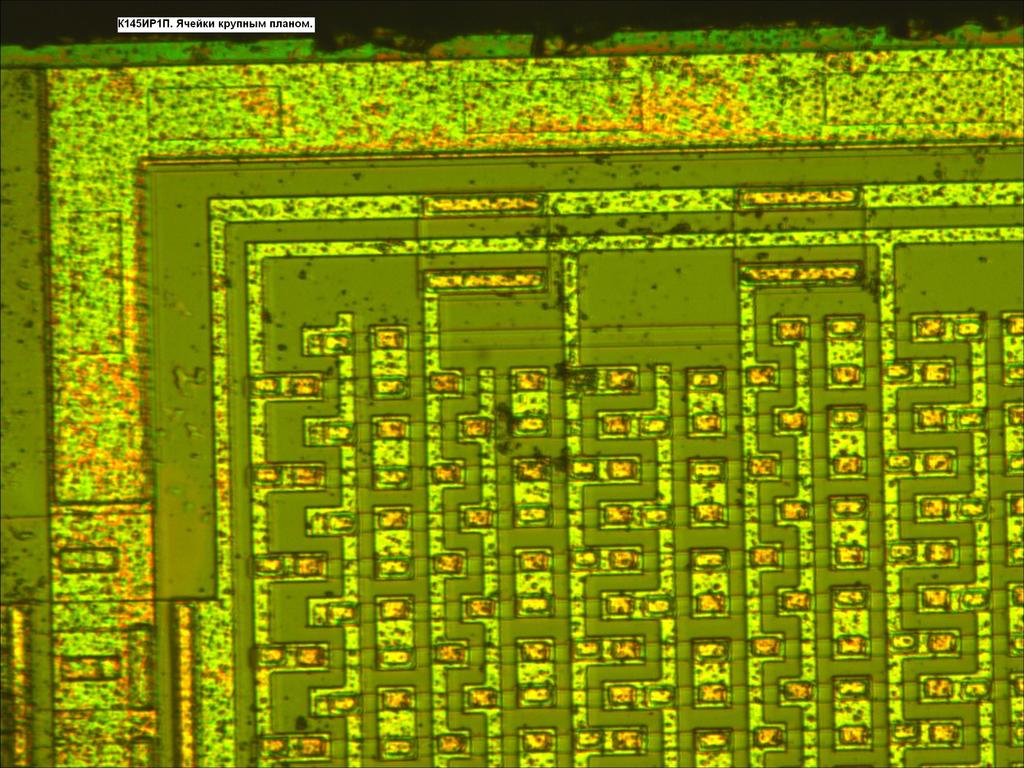

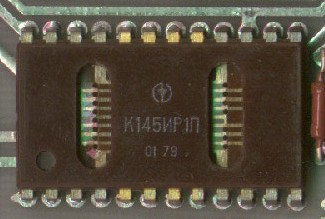

К(Р)145ИР1(П)

Производители - "Квазар" (Киев) и завод Квадр (г.Борзна, Черниговская обл.).

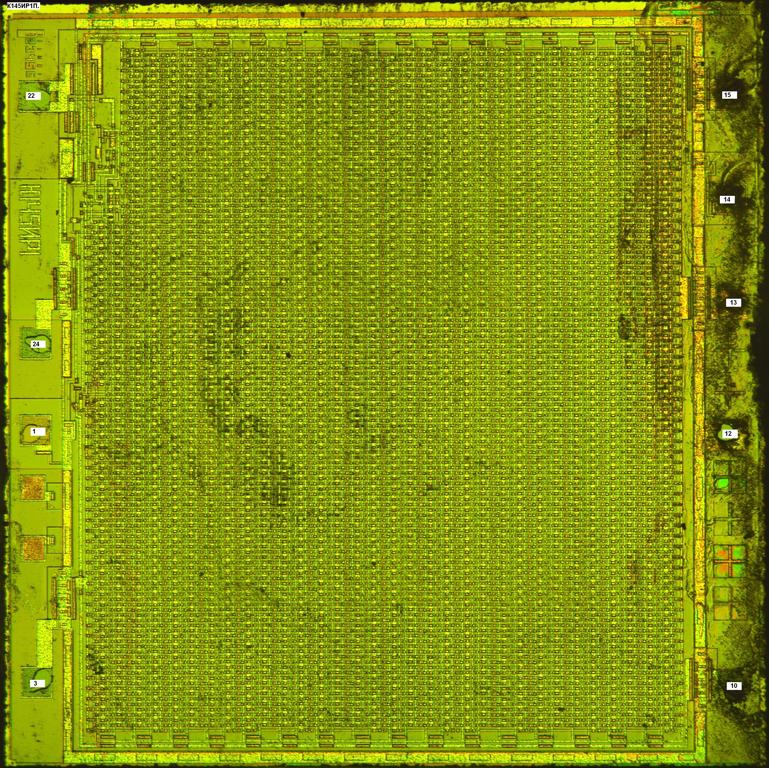

Динамический регистр сдвига 1024/1008 бит (физически микросхема имеет емкость 1 Кбит, но в соответствии с форматом оперативной памяти программируемых микрокалькуляторов используется только 1008 бит) для калькулятора Б3-21. Работает совместно с К145ИК501-ИК502-ИК503, выполняет роль регистрового ОЗУ.


(фото Сергея Фролова)


(фото Сергея Фролова)


(фото 1Ж24Б)


(фото 1Ж24Б)

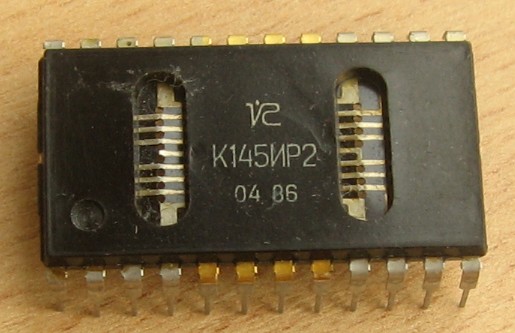

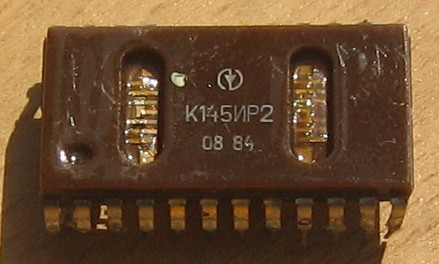

К145ИР2 + КР145ИР2

Динамический регистр сдвига 1024/1008 бит, аналог КР145ИР1. Отличие - может работать от -15 В, а 145ИР1 только от -27В.

Применялась в Б3-34.

Производители - "Квазар" (Киев) и завод Квадр (г.Борзна, Черниговская обл.).

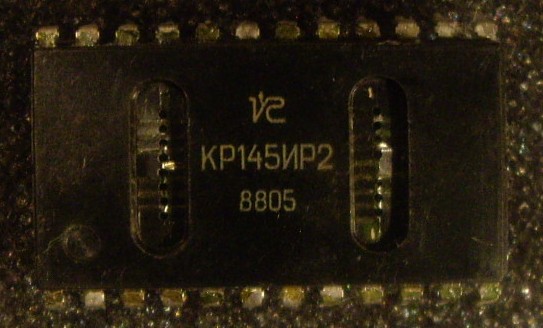

Существует и вариант КР145ИР2, неотличимый от предыдущего :)))

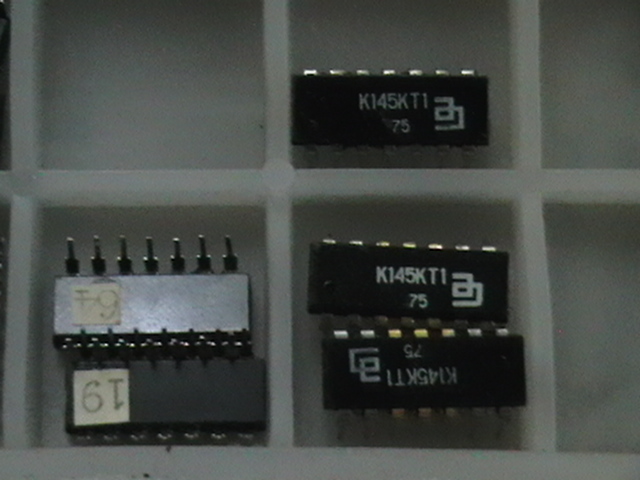

К145КТ1


(фото с форума Портативное ретрорадио)

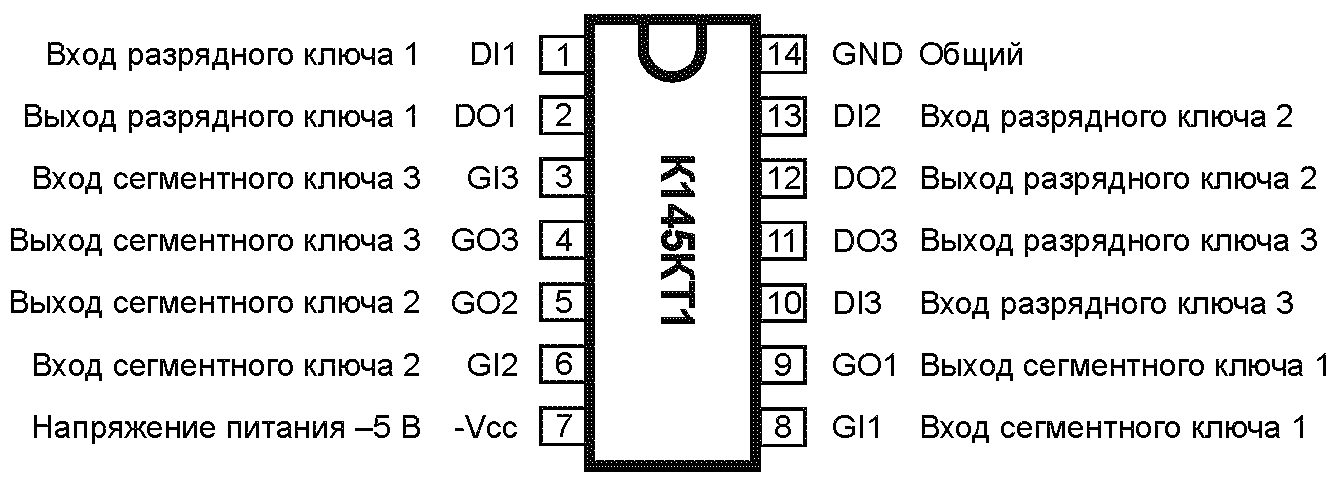

Микросхема содержит шесть ключей, три разрядных и три сегментных, для зажигания табло, составленного из семисегментных полупроводниковых индикаторов с общим анодом в мультиплексном режиме.

Это старое временное название микросхемы К545КТ1.

Производитель - НИИ "Мион"(г.Тбилиси).

К145КТ2

Назначение - 6-канальный токовый (тактовый) ключ.

Более подробная информация по ней.

Производитель - "Кремний", Брянск. Кстати, это единственная микросхема 145ой серии в их перечне.

К145КТ3П

Производитель - "Светлана", Санкт-Петербург.

Назначение - схема токового ключа; биполярная интегральная схема, предназначенная для создания интерфейса между калькуляторными МОП-микросхемами и светодиодным индикатором с общим катодом, работающим в мультиплексном режиме с током одного разряда до 40 мА.

Микросхема применялась, в частности, в калькуляторе МК-33.

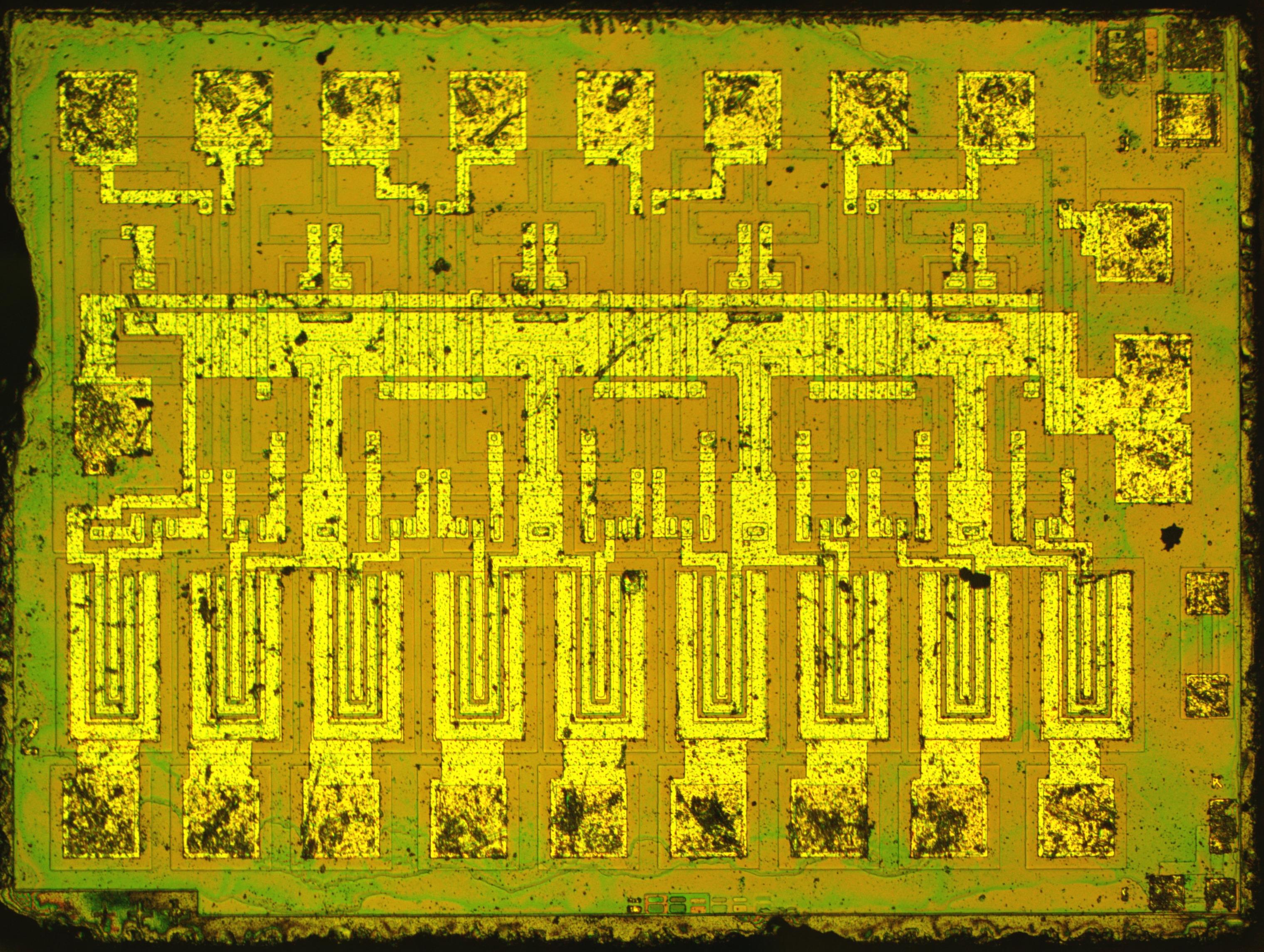

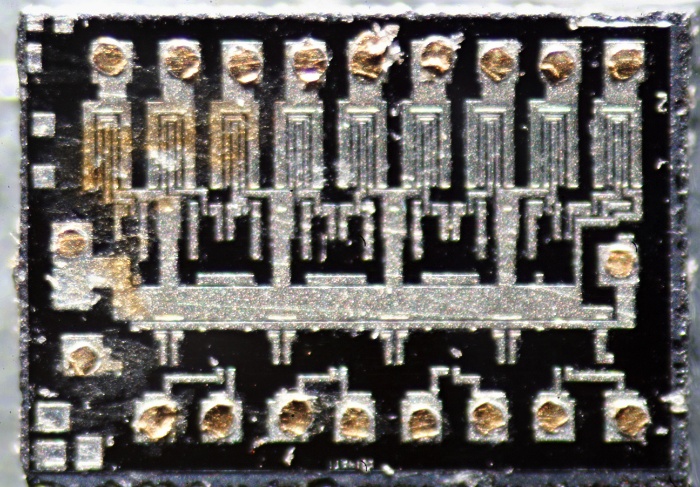

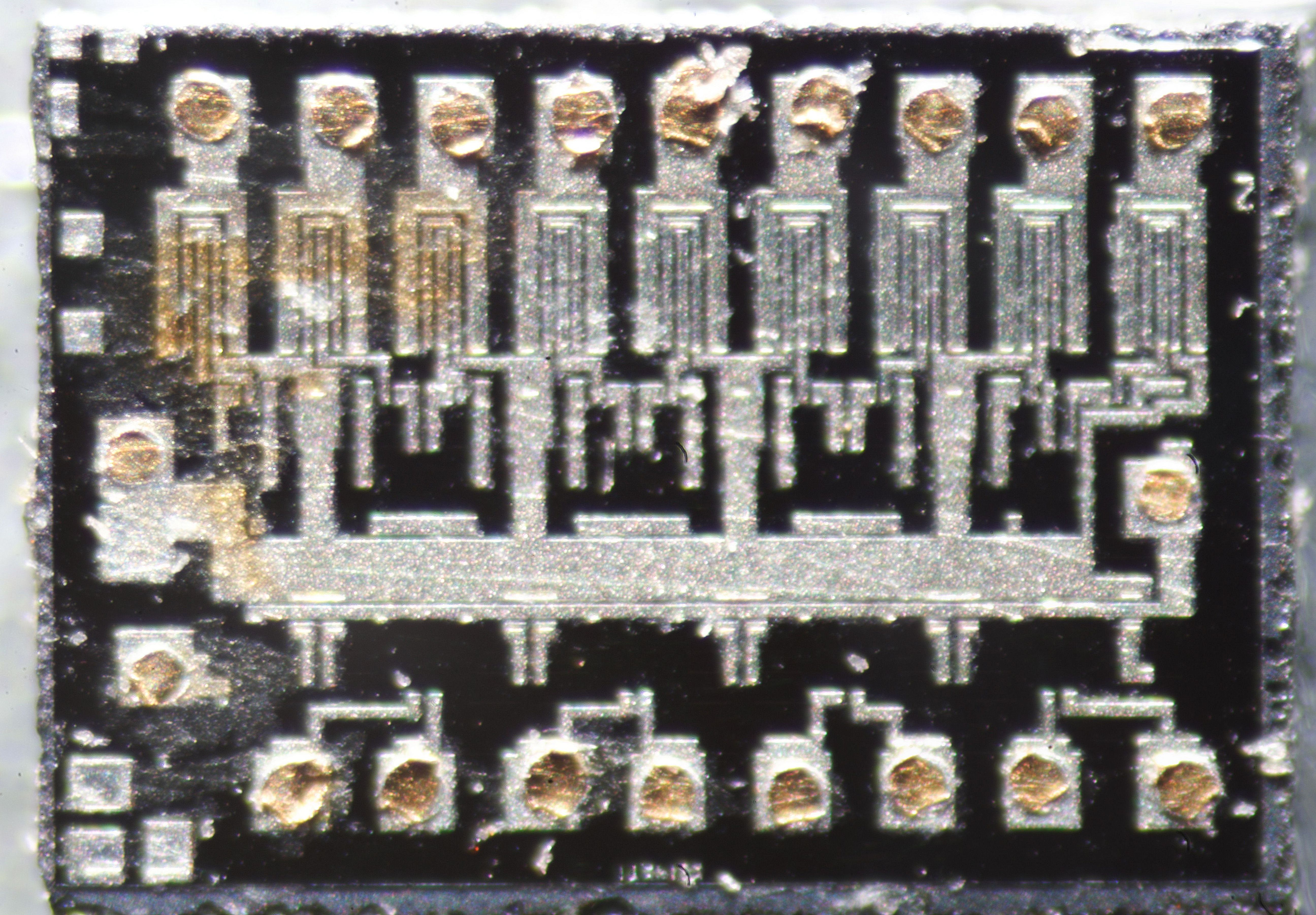

Формирователь содержит 9 биполярных ключей с общим питанием цепей смещения. Открытые ключи находятся в состоянии насыщения. Содержит 81 интегральный элемент.

Любопытно, что топология полностью совпадает с К514КТ1.

Справочный лист на неё (от Александра Перебаскина).


(фото с форума Радиокартинки)


(фото от 1Ж24Б)

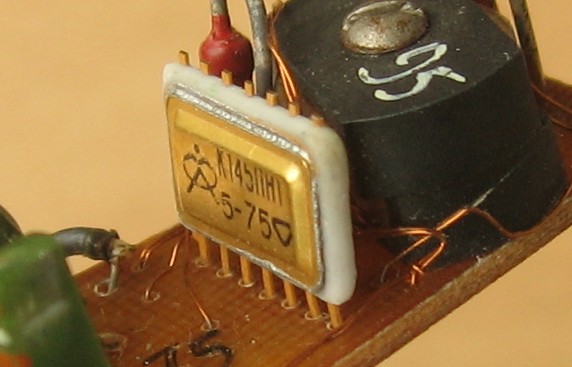

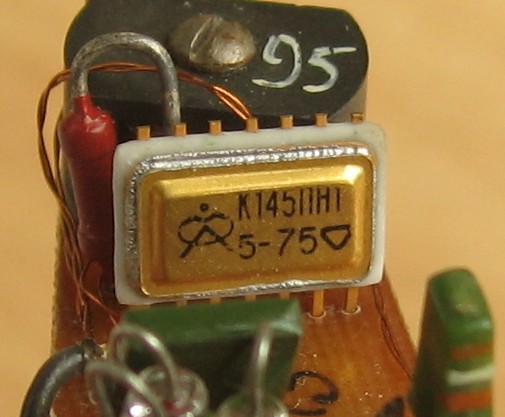

К145ПН1

Преобразователь напряжения, содержит 4 транзистора на кристалле, причём два из них в диодном включении. Так сказать, микросхема минимальной степени интеграции...

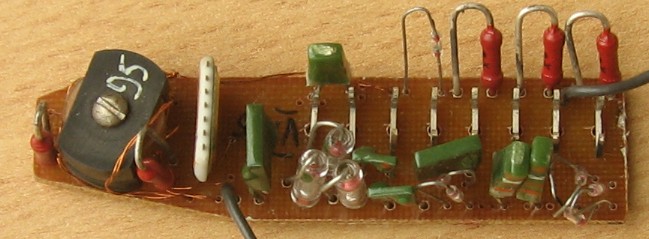

Микросхема использовалась в преобразователе напряжения (Uвх = +1,5В; Uвых = +6, +12, +15, -9 В) калькулятора Электроника Б3-04, при этом блок питания японского прототипа построен на дискретных транзисторах

Согласно книгам, потребляемая мощность 5 Вт; но что-то мне сомнительно и речь, видимо, про 5 мВт.

Производитель - "Ангстрем" (Зеленоград).

Конструкторское решение не лишено оригинальности - взяли типовой корпус 401.14 и обрезали ему половину ног...

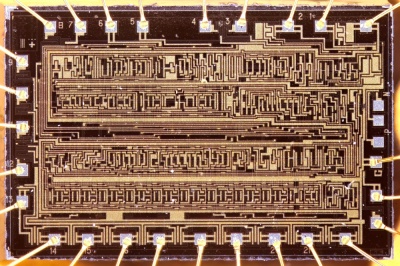

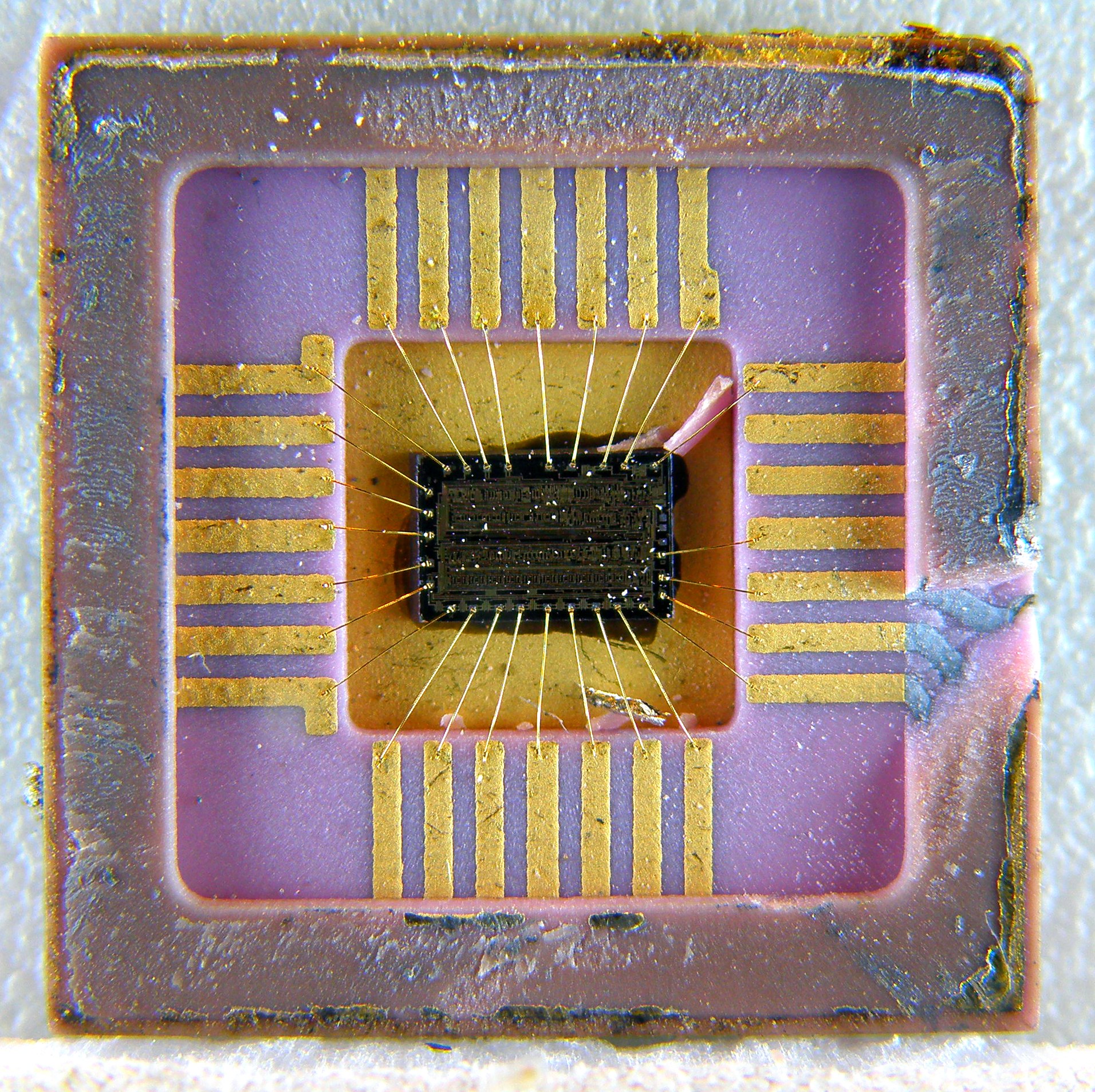

К145ПП1Б

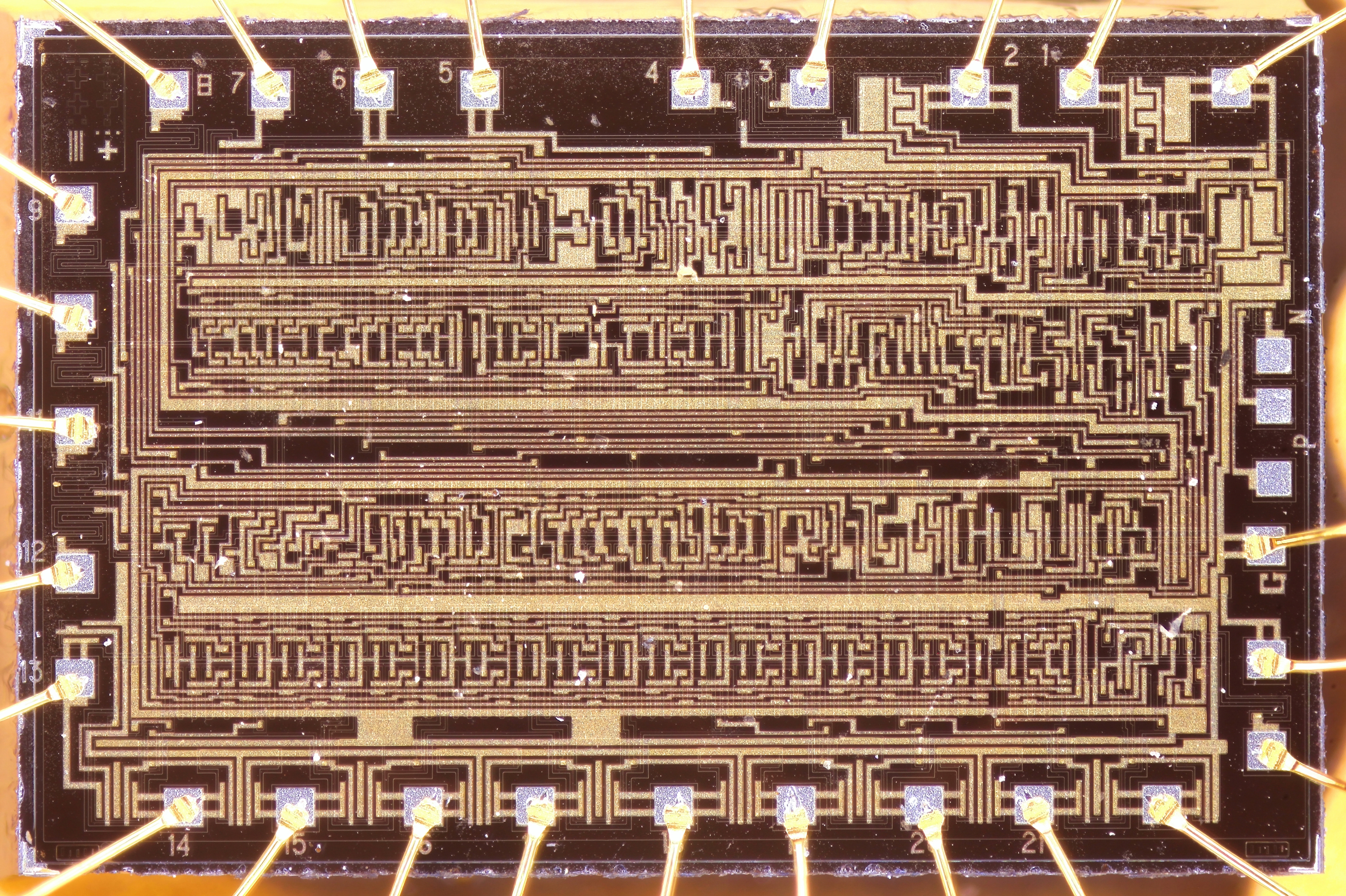

Микросхема из набора для калькулятора Электроника Б3-04. Содержит 642 элемента на кристалле.

Схема управления индикацией; дешифрует код цифры и помещает его во вторую последовательную магистраль, восемь разрядов которой размещены на этом же кристалле. Эти 8 разрядов управляют непосредственно 8 парами сегментов индикатора. Микросхема также вырабатывает последовательности импульсов, управляющие двумя фазами индикатора (через К145АФ1), тактовую последовательность для расширителя второй магистрали К145АП1 и по отдельной линии управляет дополнительной парой сегментов «минус» и «константа».

Производитель - "Экситон", г.Павловский Посад.

Параметры - Uвх = 4,6 В; Uвых = 9,2 В; Pпотр = 6,6 Вт (так в справочнике, в реальности скорее всего 6,6 мВт).


(фото Alex_Vac)


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

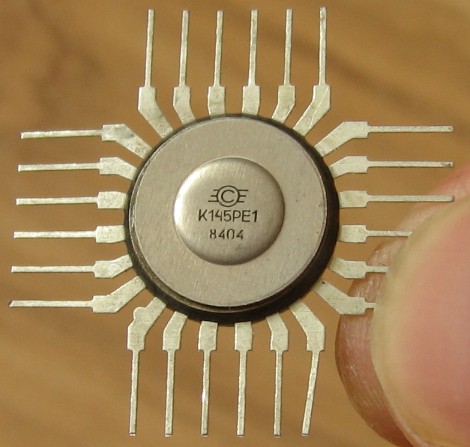

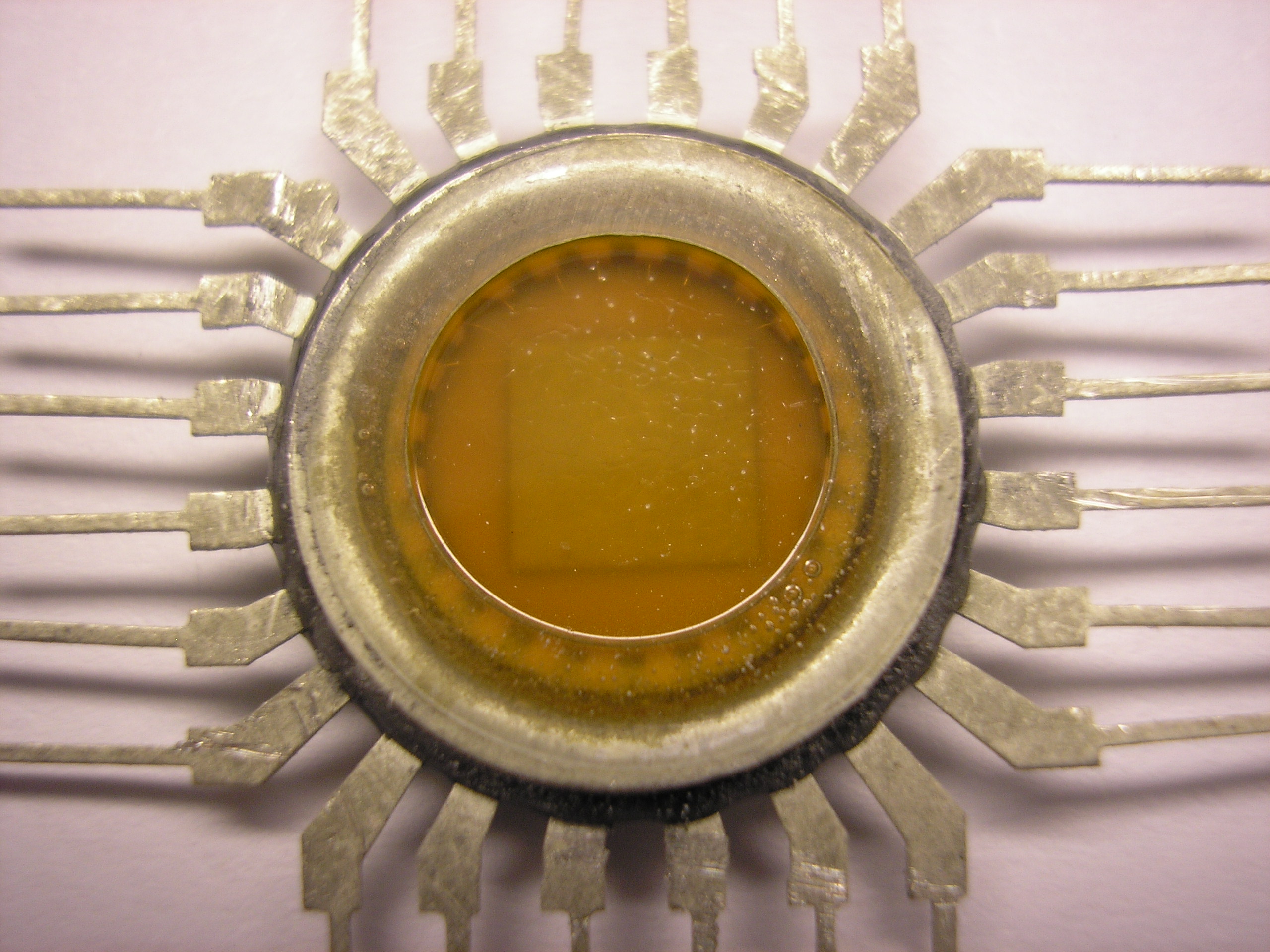

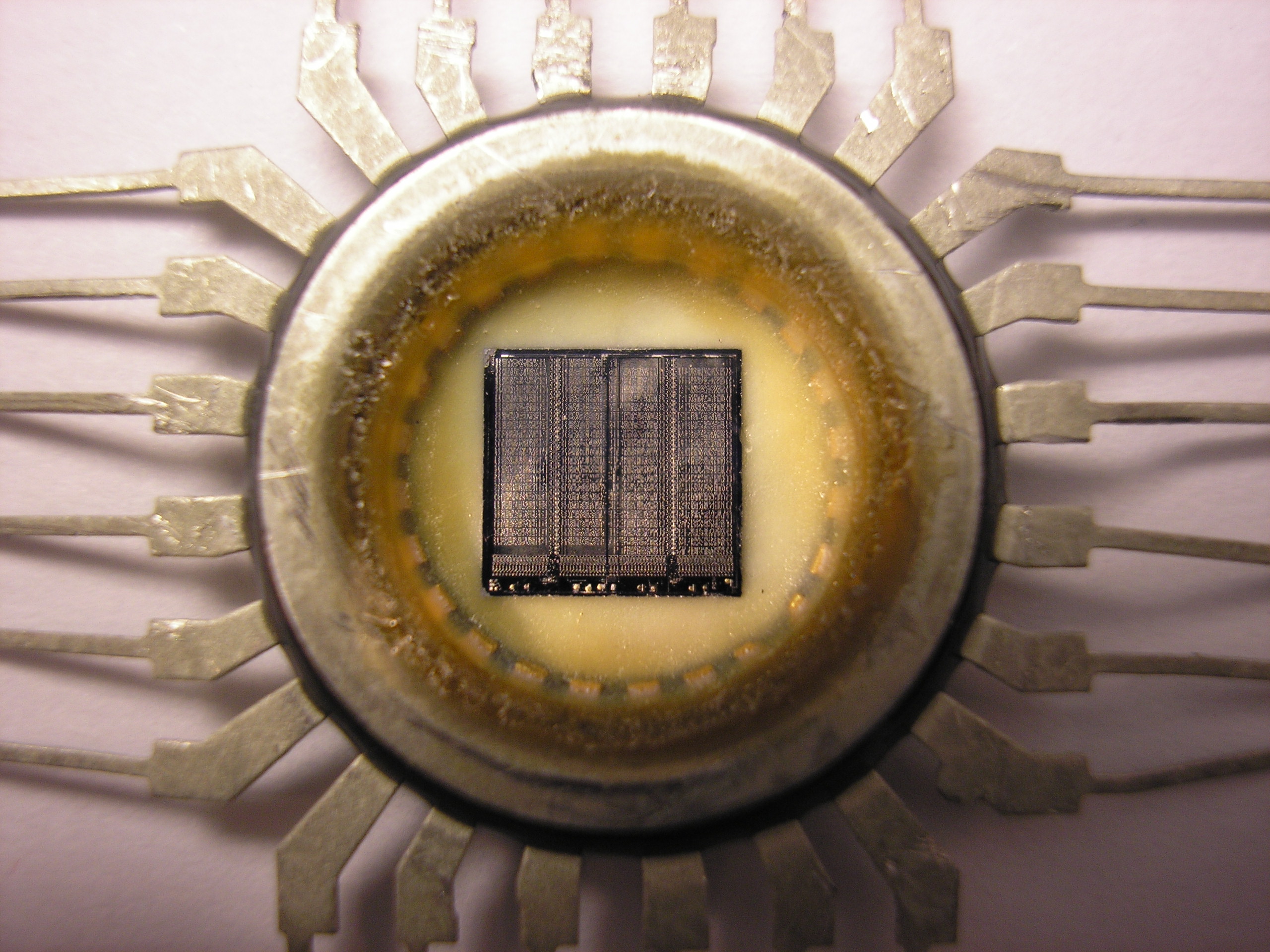

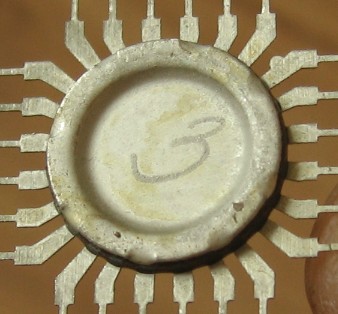

К145РЕ1

ПЗУ масочного типа.

Применялась в калькуляторе МК-41. Подробностей нет.

Производитель - "Светлана", Санкт-Петербург.


(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")

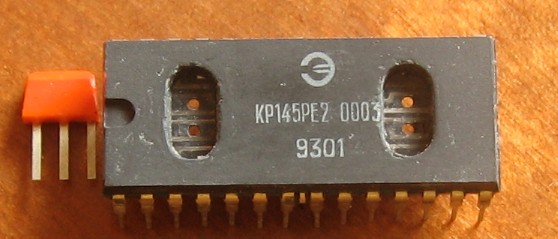

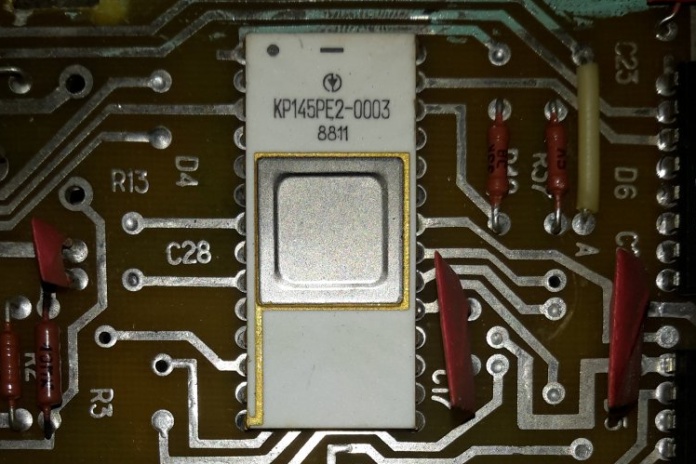

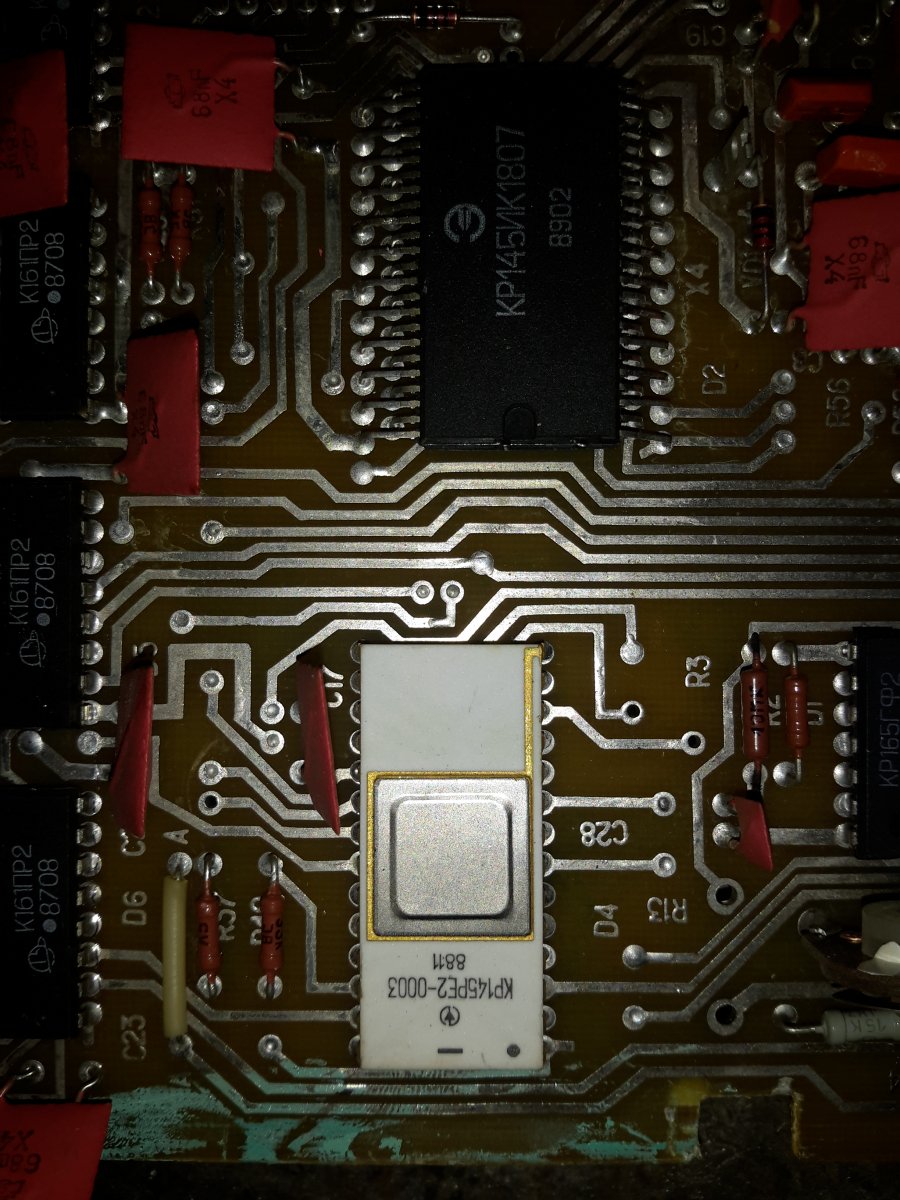

КР145РЕ2

ПЗУ емкостью 2К 8-разрядных или 4К 4-разрядных слов; 0003 - это версия прошивки для контроллера бытовой СВЧ-печи "Электроника СП-23".

Производители - украинские заводы "Квазар" (Киев) и "Квантор" (Тернопольская область, г.Збараж).


(фото с Форума радиодеталей)

К145ХК1П, К1ЖГ451, К145ХК2П (К1ЖГ452), К145ХК3П (К1ЖГ453), К145ХК4П (К1ЖГ454)

 По заданию Министерства электронной промышленности в КНИИМП в 1970 г. был создан первый в СССР и Европе микрокалькулятор на 4-х больших интегральных схемах по МОП-технологии на основе динамических (тактируемых) ключей со степенью интеграции до 500 транзисторов на кристалле.

БИС изготовлялись на опытном заводе НИИ "Микроприбор", сборка микрокалькуляторов производилась в г. Светловодске, где находился филиал опытного завода (позднее - завод "Калькулятор").

Микросхемы (ОКР "Катамаран") были созданы группой разработчиков Ткаченко Ю.И., Зубенко В.М., Жерихин А.Г., Мартыщенко В. Основной идеей было миниатюризовать десятки плат с логикой серии К172 в калькуляторах "Искра". Тема эта считалась в институте одной из важнейших и в некотором роде прорывной - количество транзисторов на кристалле достигало полутора тысяч, для них специально, впервые в СССР, был разработан 40-выводной корпус. Ничего подобного до тех пор в КНИИМП не делали.
Что интересно, сначала было разработано 3 БИС, но из-за большого размера одной БИС ее пришлось расчленить на две.

БИС калькулятора включали два числовых регистра памяти, три кольцевых счетчика синхронизации, регистр ввода индикации, шифратор, дешифратор и микропрограммный автомат. Выходные каскады БИС были предназначены для преобразования импульсной информации, поступающей с выхода четырехфазных динамических ячеек, в статическую и для согласования с сегментными люминесцентными индикаторными лампами посредством ключей, так и с индикаторным табло на светодиодах.

Четырехфазная схемотехника - вещь довольно экзотичная. Причина её выбора была следующей - снижение мощности потребления столь сложных БИС (а это было принципиальной задачей) не могло быть достигнуто, если их проектировать на основе традиционных схемотехнических решений (инвертор в составе ключевого и нагрузочного транзисторов). После детальной проработки функциональной схемы и анализа возможных схемотехнических решений и была выбрана 4-х фазная схемотехника инверторов с попарно перекрывающимися фазами без питания и «земли». Привязка к постоянному источнику питания и «земле» выполнялась на выходных каскадах БИС. Это позволило резко сократить активную площадь кристаллов, потребляемую ими мощность и повысить быстродействие микросхем. Такой подход на долгие годы предопределил схемотехнику БИС для следующих типов микрокалькуляторов, разрабатывавшихся в КНИИМП.

Интересное сравнение этого комплекта с его конкурентом, комплектом К145ИП3-ИП6 (СБИС-11...СБИС-15) разработки питерского ЛКТБ ПО "Светлана", провел Александр Перебаскин.

В общем, это очень похожие комплекты, есть места почти детально повторяющие друг друга, но в ленинградском нет никаких следов микропрограммирования, а в киевском на микропрограммировании построено все. Функционально микросхемы СБИС нарезаны очень похоже на японский прототип, а киевский комплект, видимо в связи с микропрограммируемостью, нарезан совершенно иначе.

Как следствие, он видится гораздо более зрелым и серьезно проработанным. Это как бы уже следующее поколение. Отсюда и его полная победа на рынке.

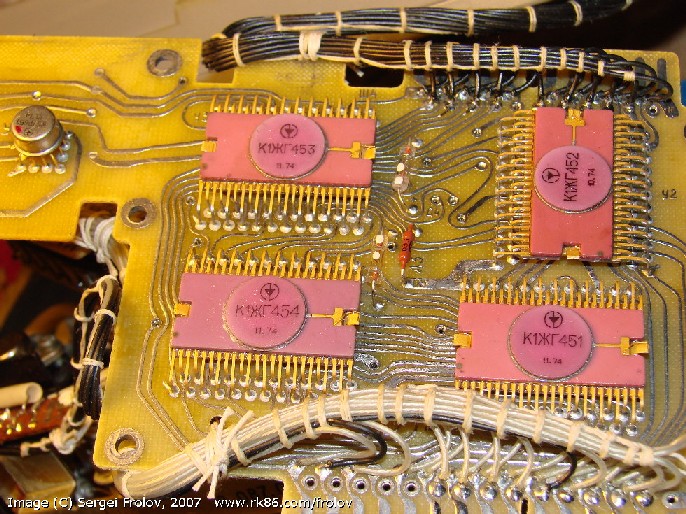

Как можно увидеть на фотографиях, в полный комплект для калькуляторов (Б3-02, Электроника 4-71Б и пр.) входят микросхемы:

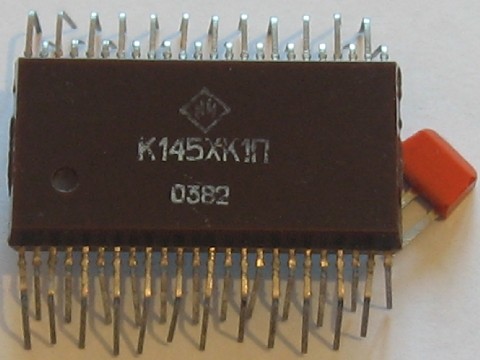

К145ХК1П - устройство памяти и синхронизации (справочный лист)

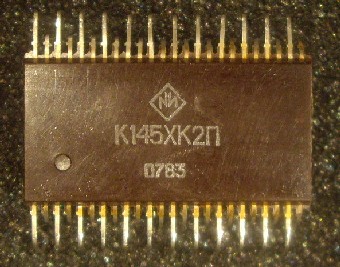

К145ХК2П - арифметическое устройство (справочный лист)
К145ХК3П - устройство ввода (справочный лист)

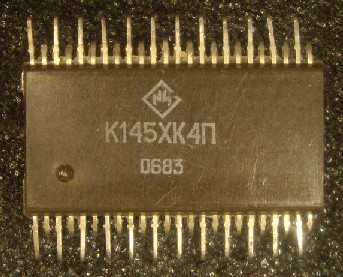

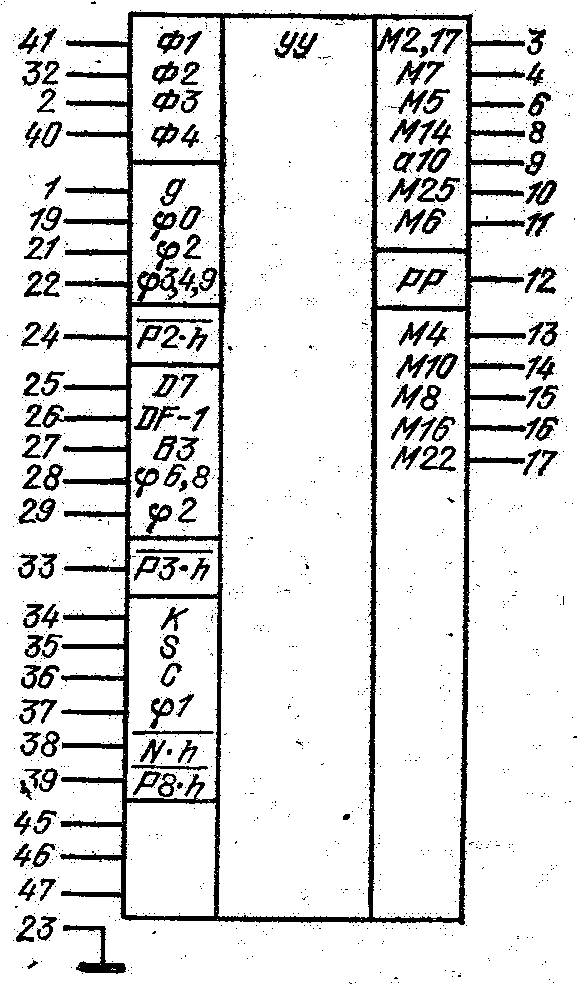

К145ХК4П - устройство управления (справочный лист)
А также К1ГФ651 (К165ГФ1) - 4-фазный генератор импульсов

Производители - "Электронприбор" (Фрязино), "Квазар" (Киев), "Родон", г.Ивано-Франковск и "Гравитон", г.Черновцы (Украина). Заводской паспорт на них.

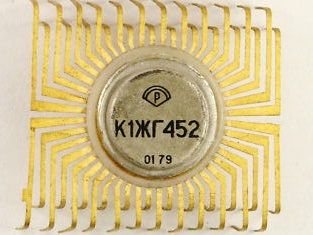

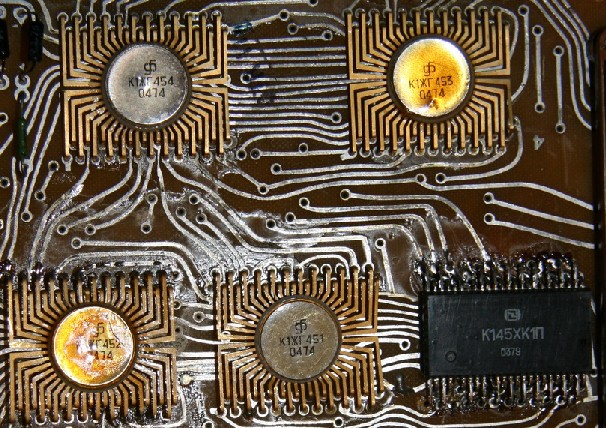

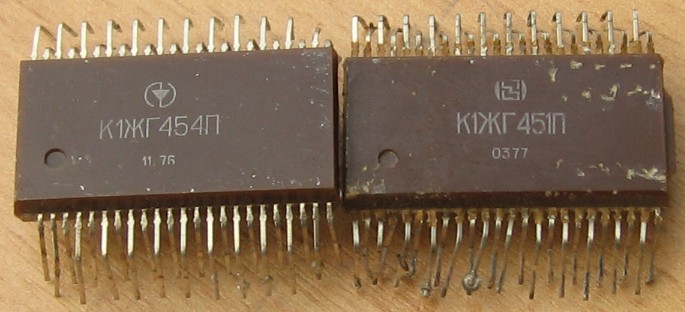

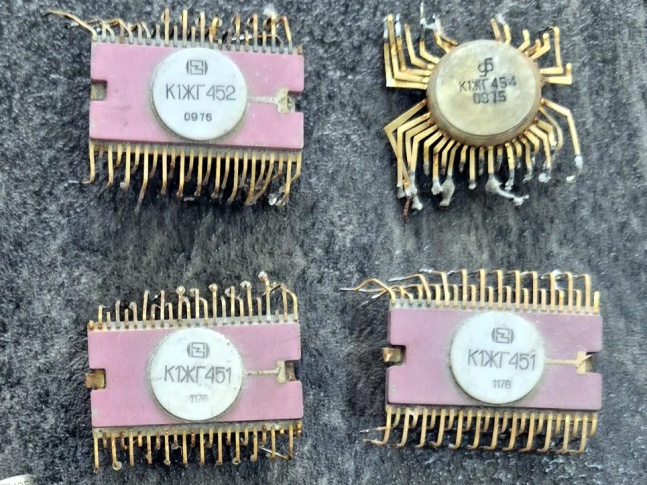

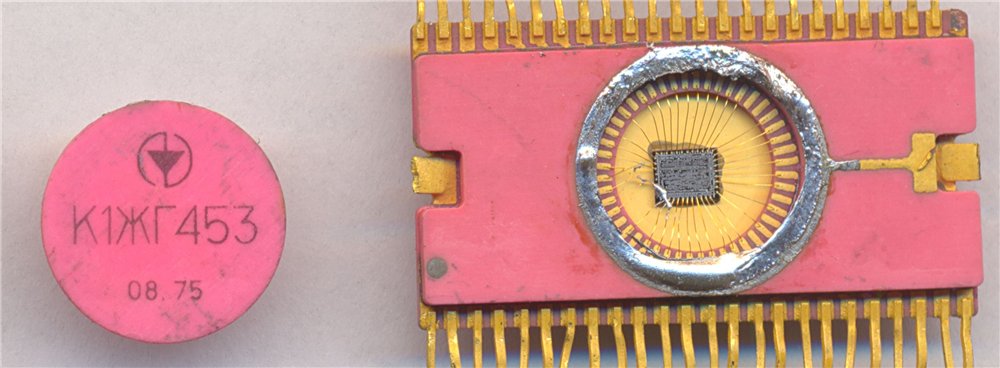

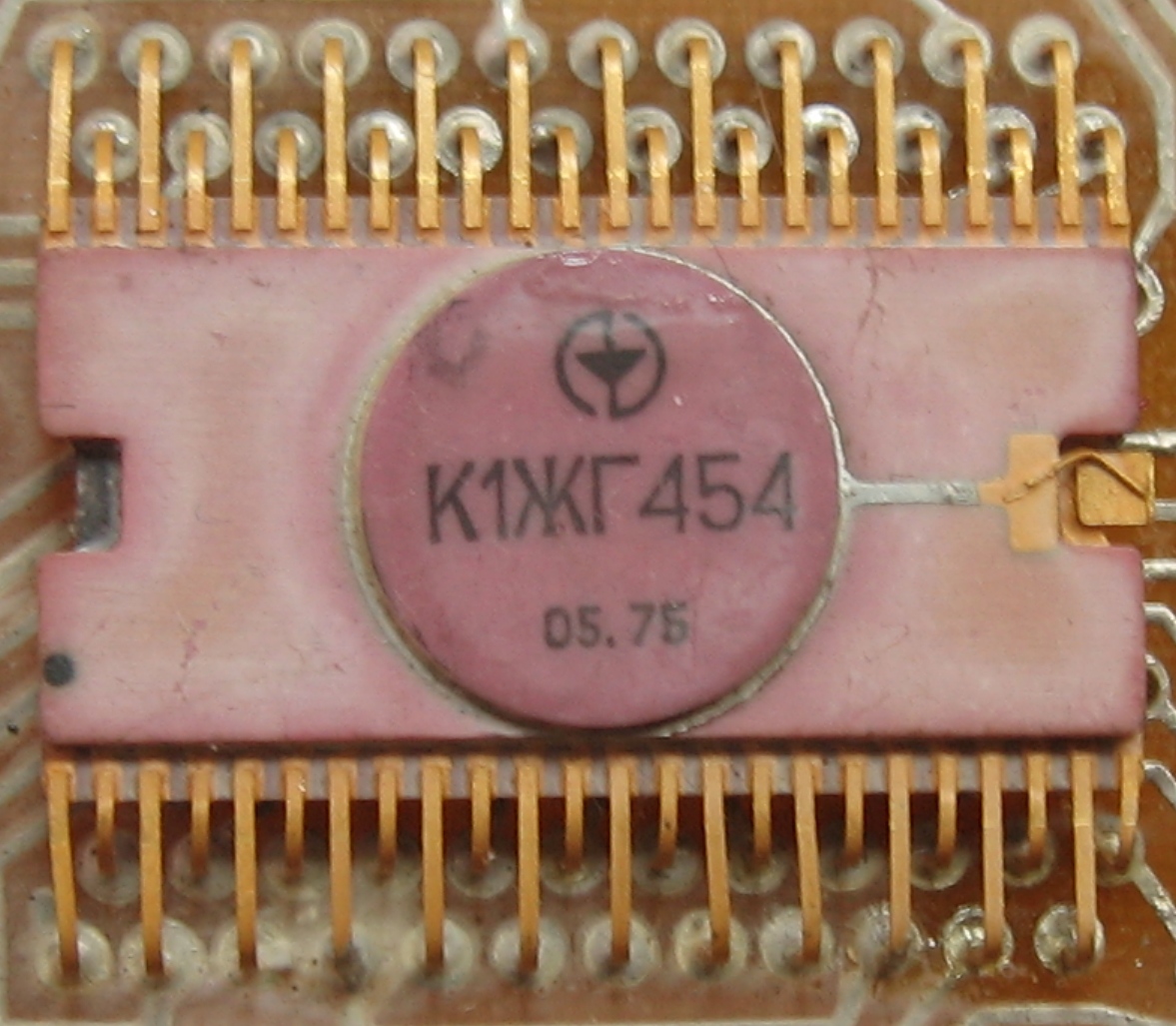

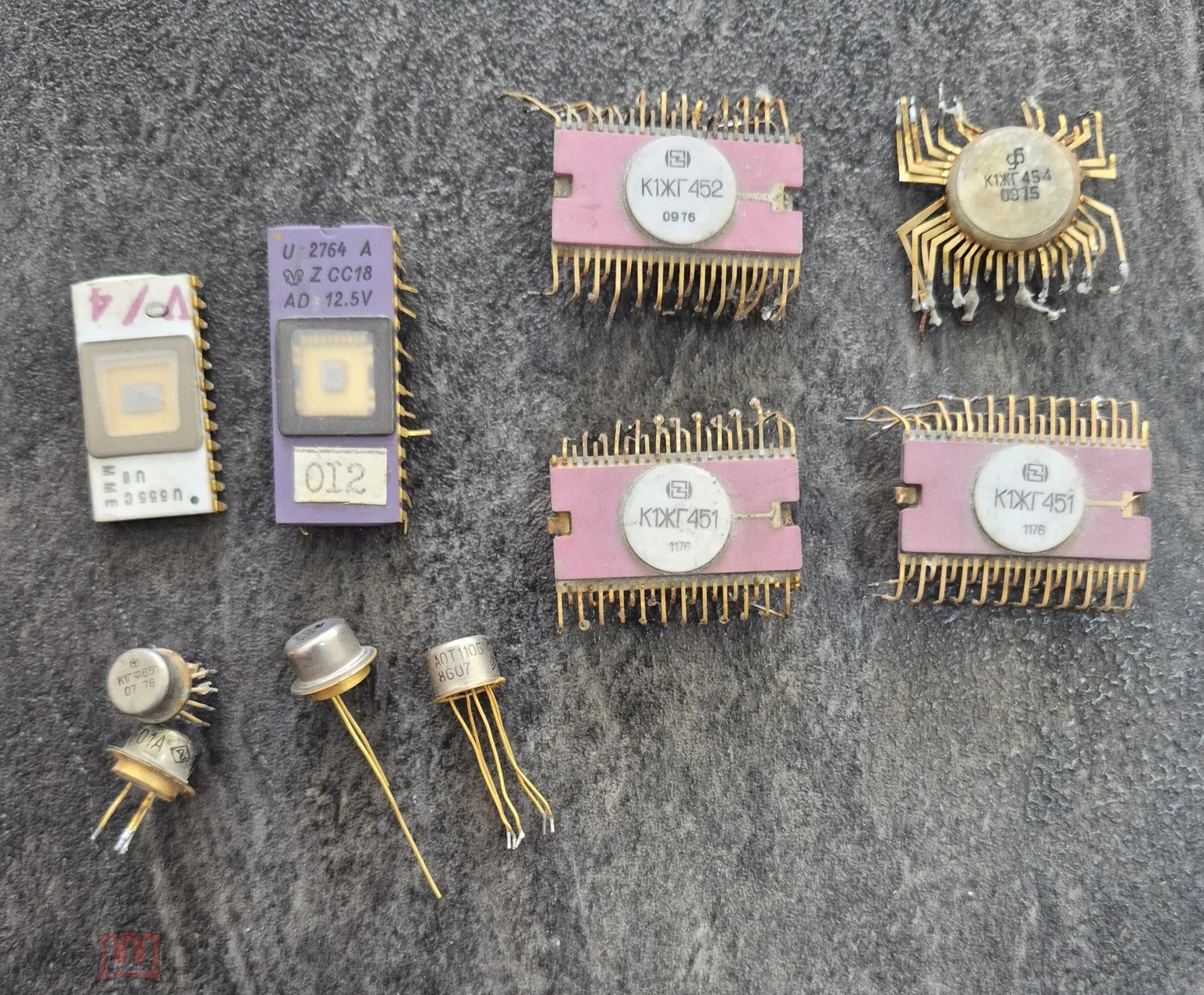

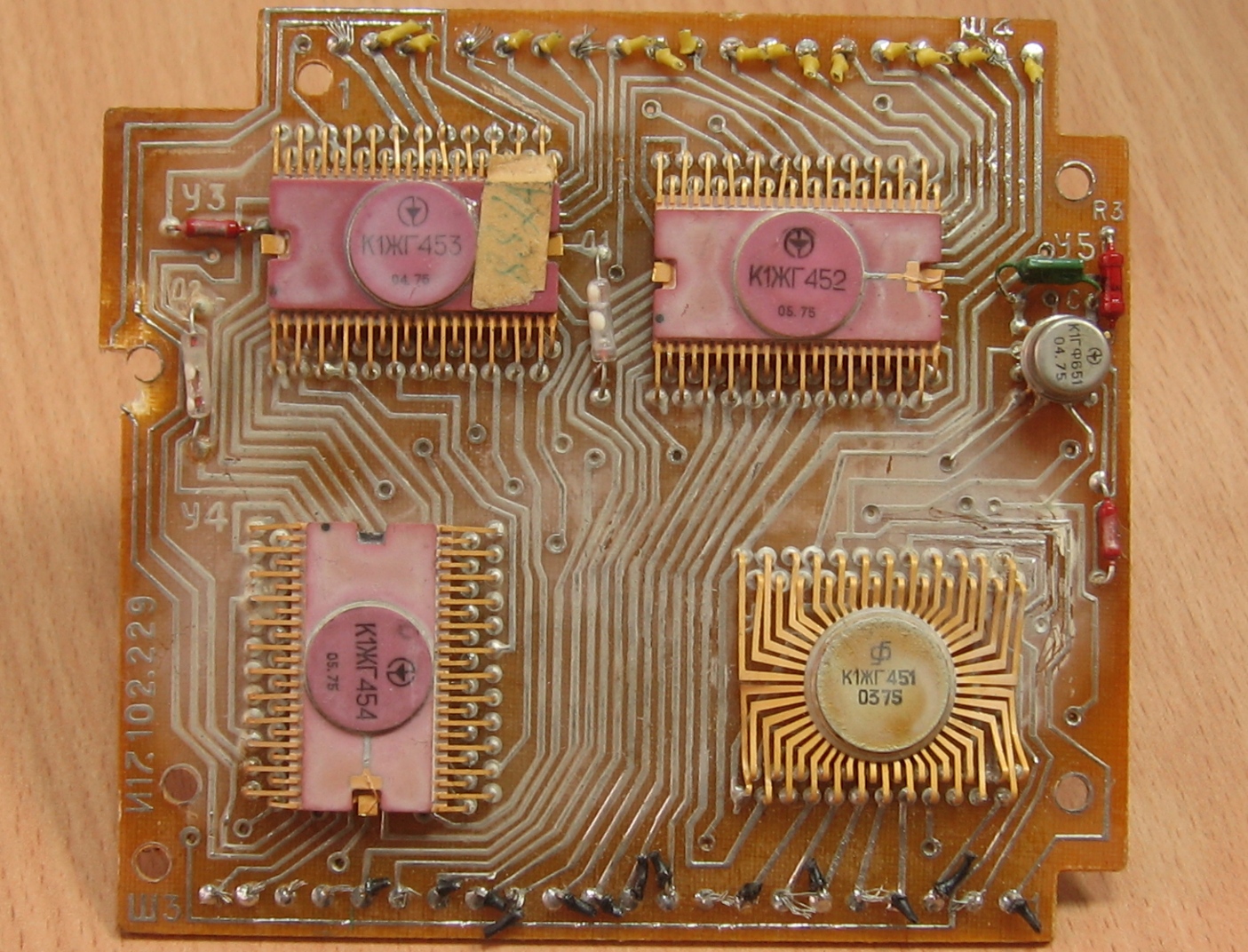

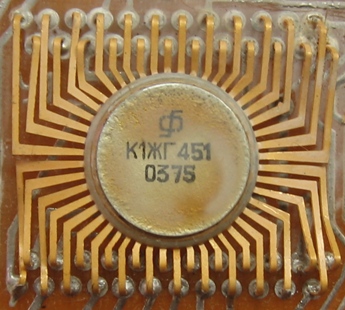

Микросхемы выпускались в самых разных корпусах:


(фото Рашита aka Pedro Dias)

(фото с форума Портативное ретрорадио)


(плата калькулятора Эпос-74; фото с форума Отечественая радиотехника 20 века)

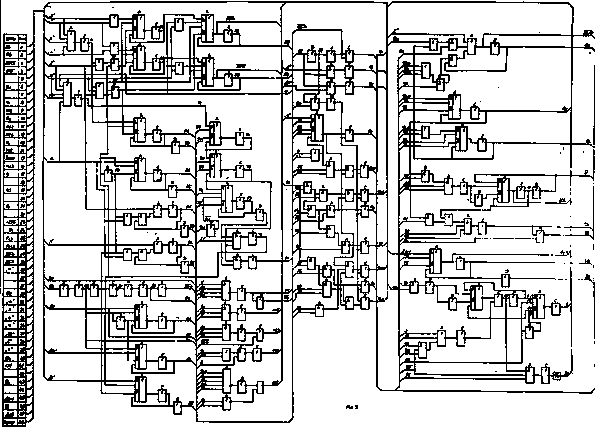

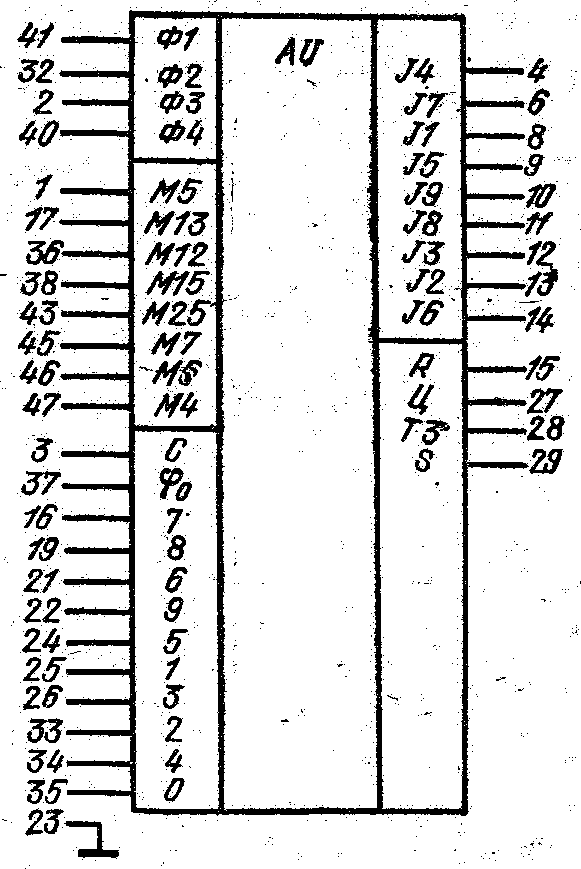

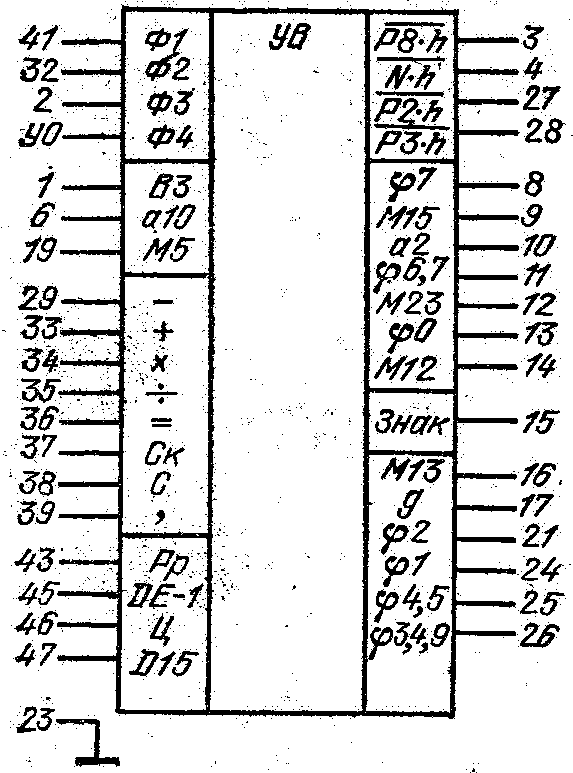

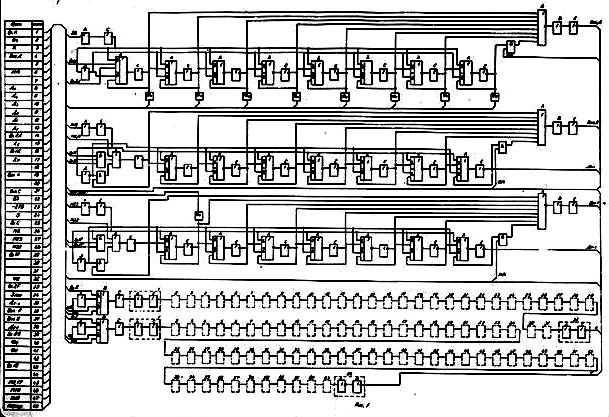

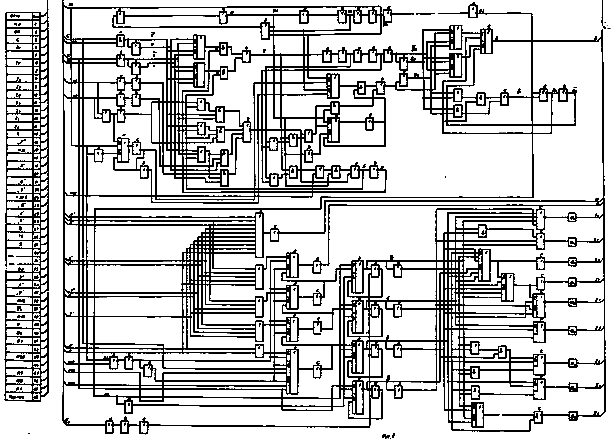

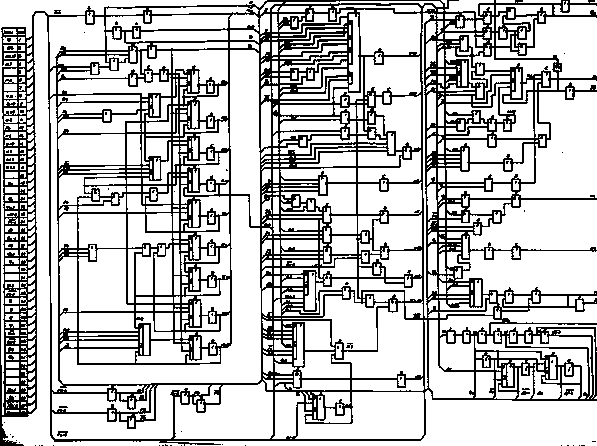

Функциональные схемы БИС:


(фото с форума Отечественная радиотехника XX века)

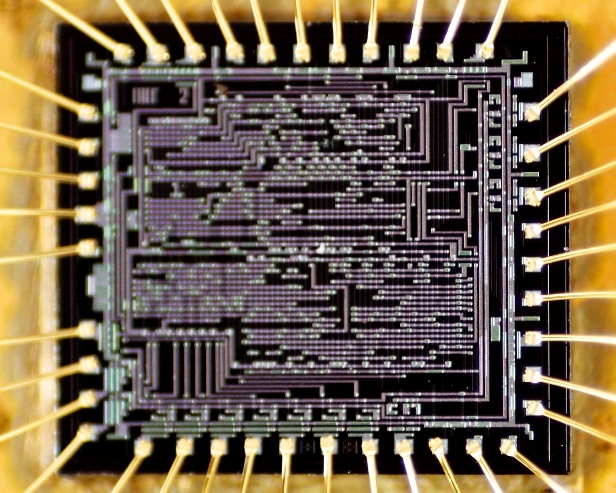

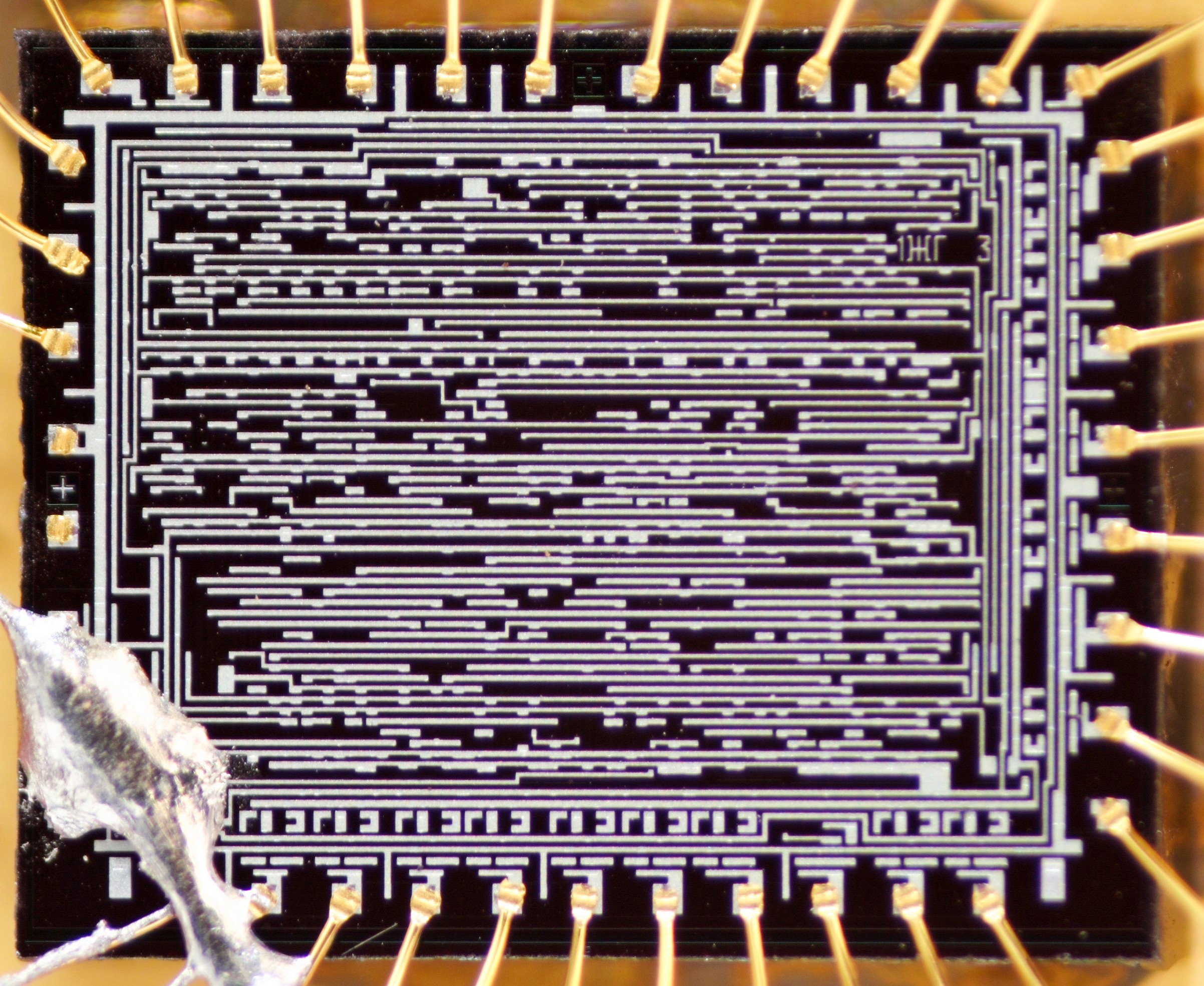

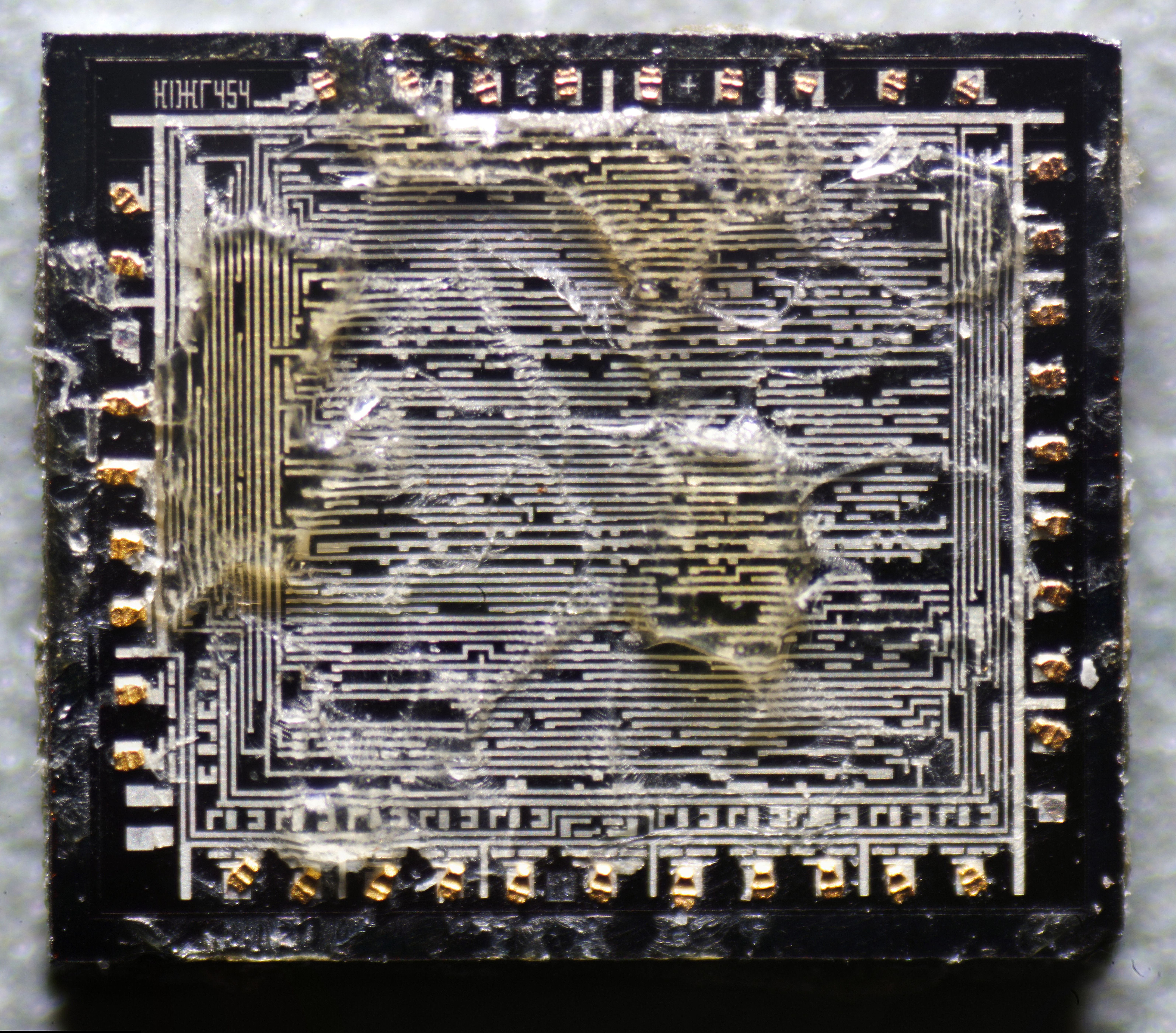

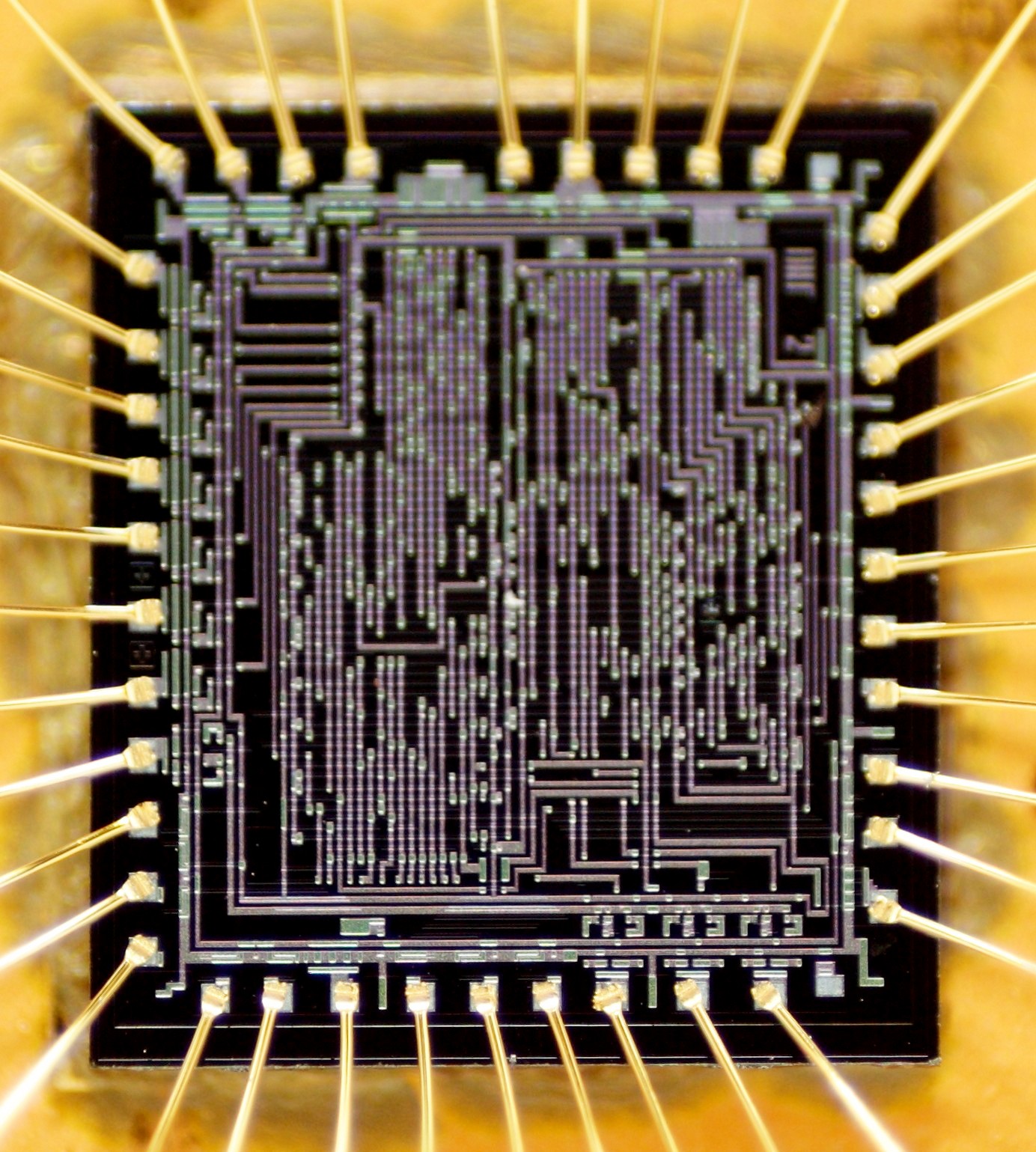

Кристаллы К1ЖГ452 и К1ЖГ453:


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

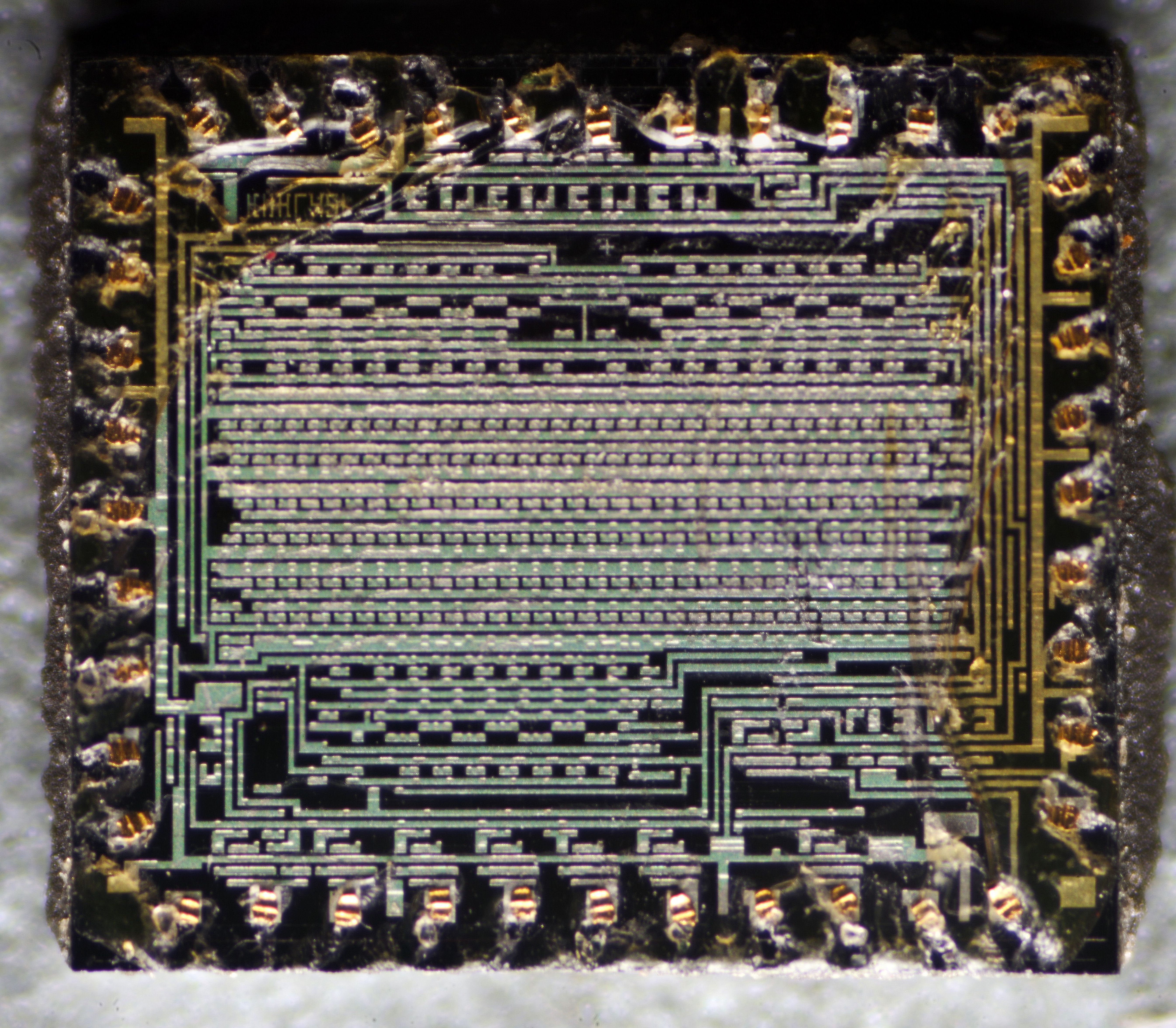

К145ХК1П :

(фото с форума Радиокартинки)

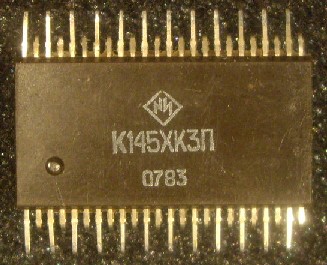

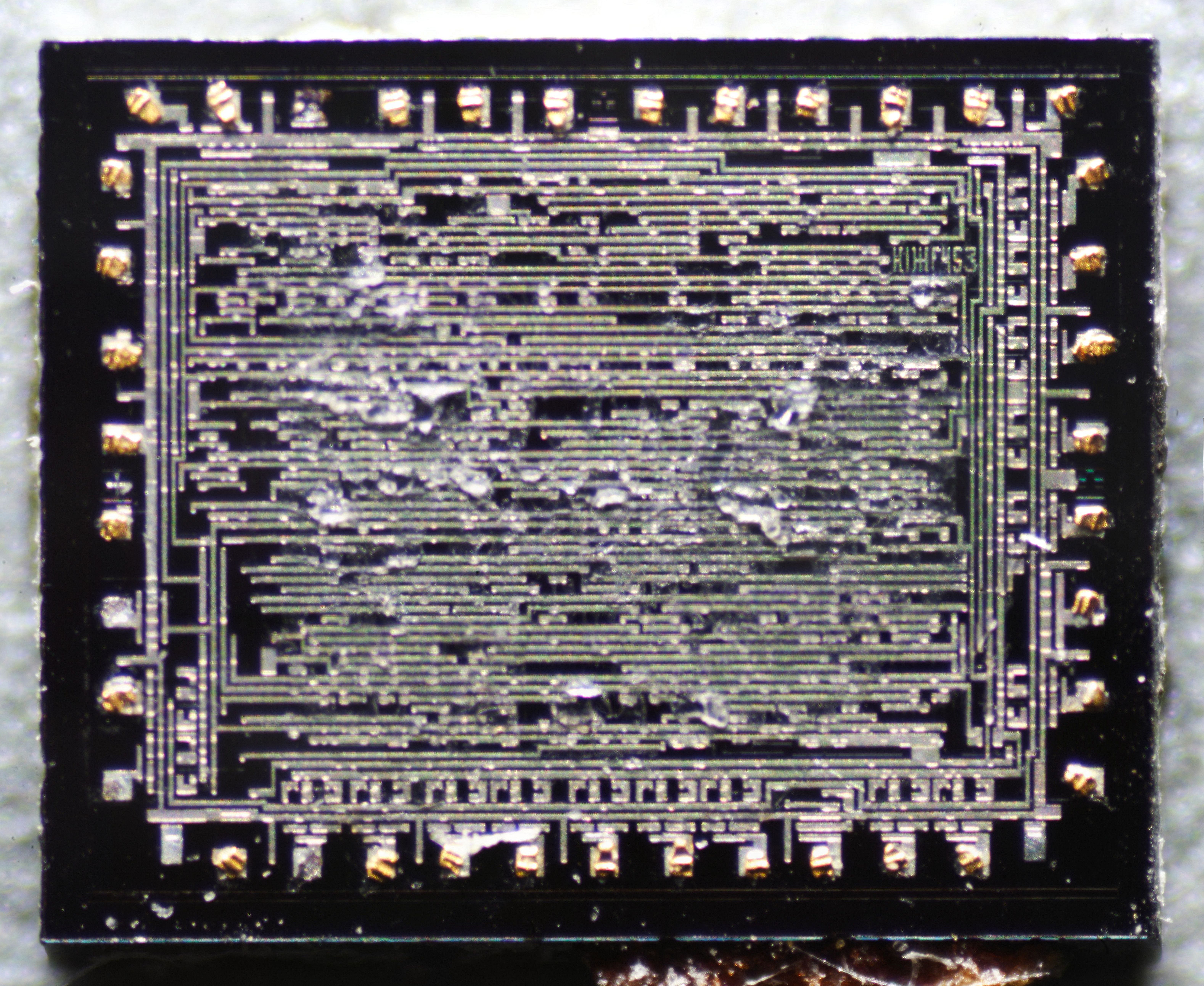

К145ХК3П :

(фото с форума Радиокартинки)

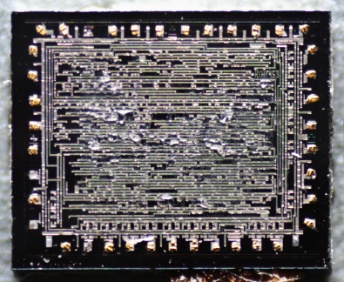

К145ХК3П :

(фото с форума Радиокартинки)

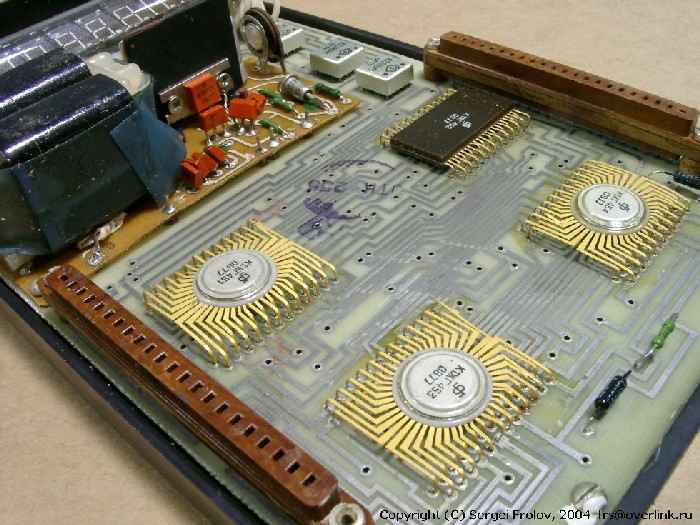

а вот фотографии платы калькуляторов Б3-11 и Электроника 4-71Б от Сергея Фролова, с этими микросхемами:


(фото Валерия Грищенко)

(фото Валерия Грищенко)

(фото Валерия Грищенко)

Источники:

1. Справочник для регулировщика ЭКВМ. - г. Владивосток, 1977г.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
3. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
4. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., испр. - М.: Энергоатомиздат, 1985.
5. Справочник по микропроцессорным устройствам/А. А. Молчанов, В. И. Корнейчук, В. П. Тарасенко, Д. А. Россошинский. - К.: Технiка, 1987.
6. Микропроцессоры и микропроцессорные комплекты интегральных микросхем: Справочник: В 2 т. / Н. Н. Аверьянов, А. И. Березенко, Ю. И. Борщенко и др.; Под ред. В. А. Шахнова. - М.: Радио и связь, 1988.
7. Варламов И.В., Касаткин И.Л. Микропроцессоры в бытовой технике. - М.: Радио и связь, 1989 (Массовая радиобиблиотека; Вып. 1110)
8. Программируемые микрокалькуляторы: Устройство и пользование / Я. К. Трохименко, В. П. Захаров, Н. П. Ромашко и др.; Под ред. Я. К. Трохименко. - М.: Радио и связь, 1990.
9. ЦКБ "Дейтон". 40 лет - Москва, Зеленоград, 2008
10. Стратегия выбора. - К.: "Корнiчук", 2012.
