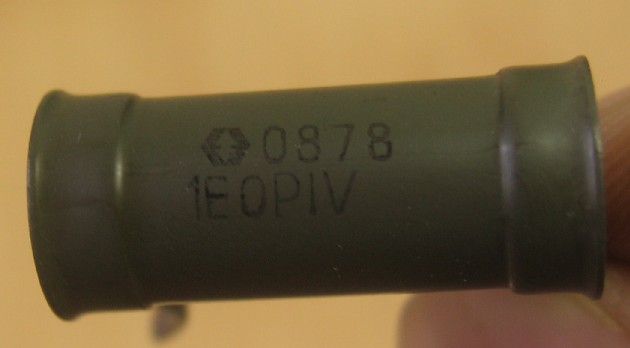

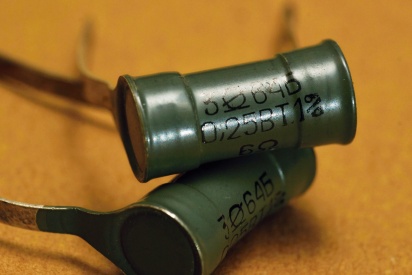

БЛП

(Б)ороуглеродистые (Л)акированные (П)рецизионнные; предназначены для использования в основном в измерительной аппаратуре, по стабильности параметров в ряде случаев могли конкурировать с проволочными резисторами.

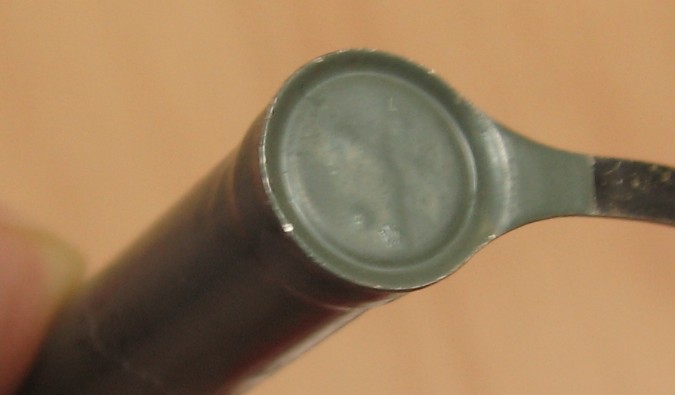

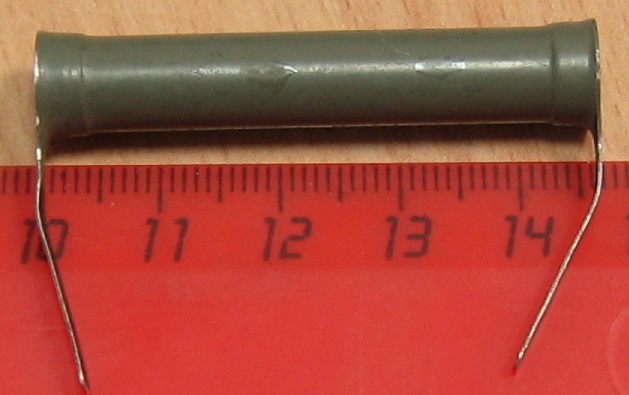

   По конструкции они подобны массовым резисторам ВС, но проводящий элемент (пиролитическая углеродная пленка) резисторов БЛП содержит небольшое количество бора (2-5%), что позволяет значительно снизить температурный коэффициент сопротивления и ЭДС шумов. Лучшая стабильность параметров при работе под нагрузкой и при хранении достигается и тем, что у них более толстый слой углерода, более влагоустойчивое лаковое покрытие и размеры их больше, т. е. перегрев меньше.

   В связи с тем что бороуглеродистые пленки имеют меньшее удельное сопротивление по сравнению с обычными углеродистыми, при данных габаритах невозможно получить номинальные значения активного сопротивления больше 100 ком.

   Справочный лист на них, а также данные из отраслевого справочника (версия 1975 года).

   В справочниках приводятся и резисторы БЛП-а, с аксиальными выводами, но в реальности найти такие мне не удалось...

   Разработаны они были в 1952-53гг. силами ленинградского НИИ-34 (ГосНИИ резисторов и конденсаторов, позднее ставший НИИ "Гириконд") по теме "Ноль". Перед разработчиками ставилась задача разработки непроволочных сопротивлений повышенной стабильности и точности (с допусками +0,1...+0,5%) по сравнению с выпускаемыми углеродистыми сопротивлениями типа УЛИ.

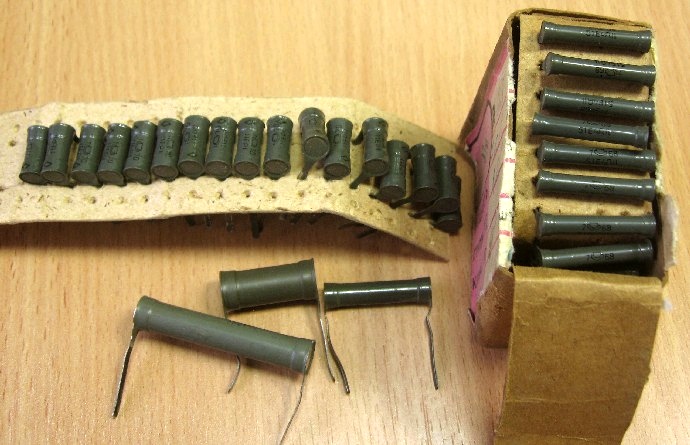

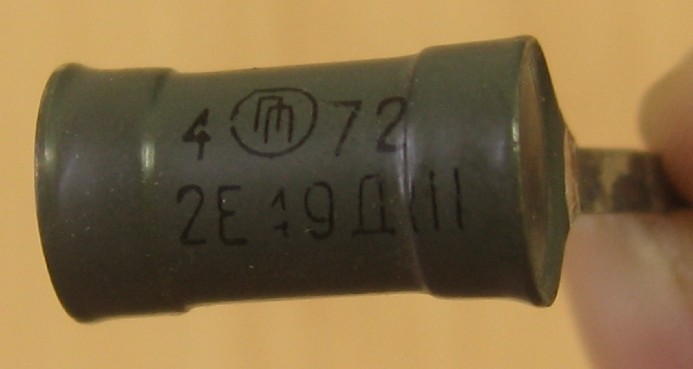

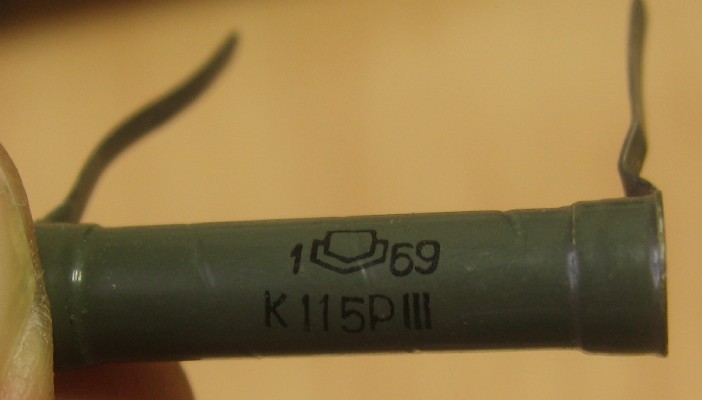

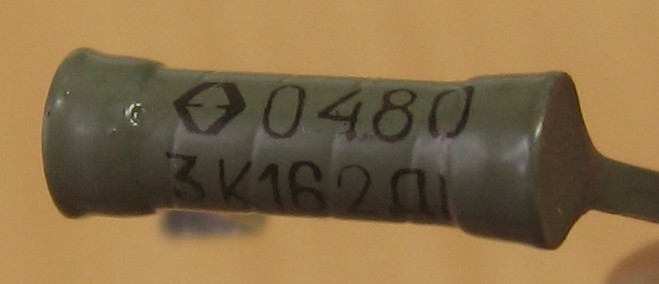

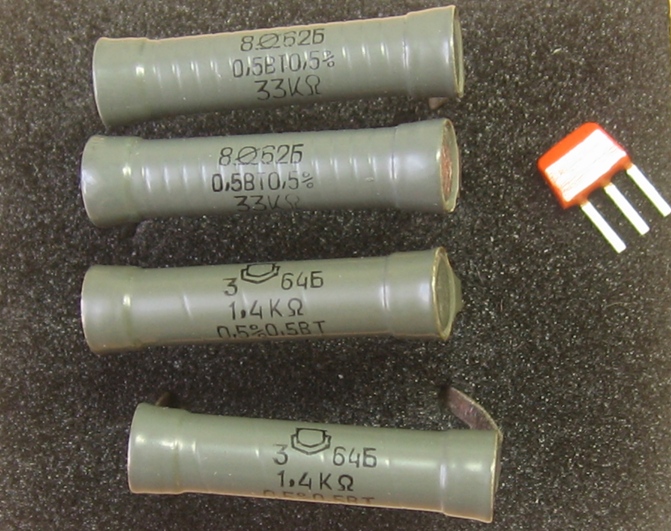

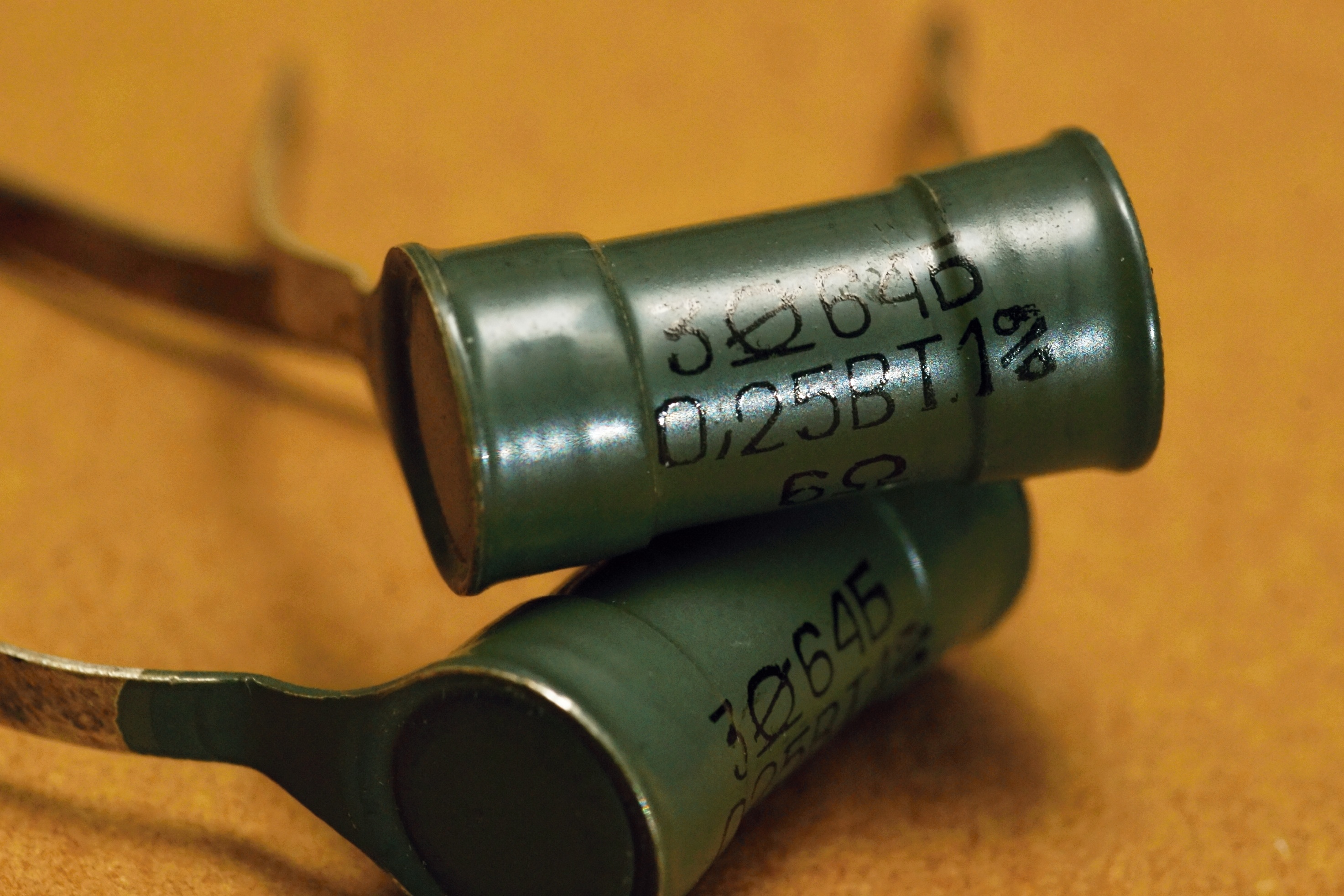

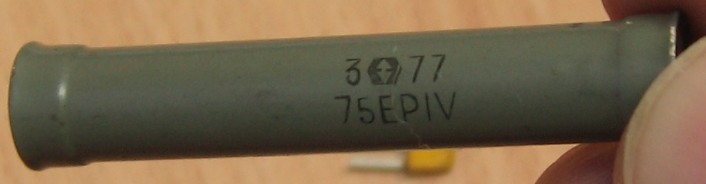

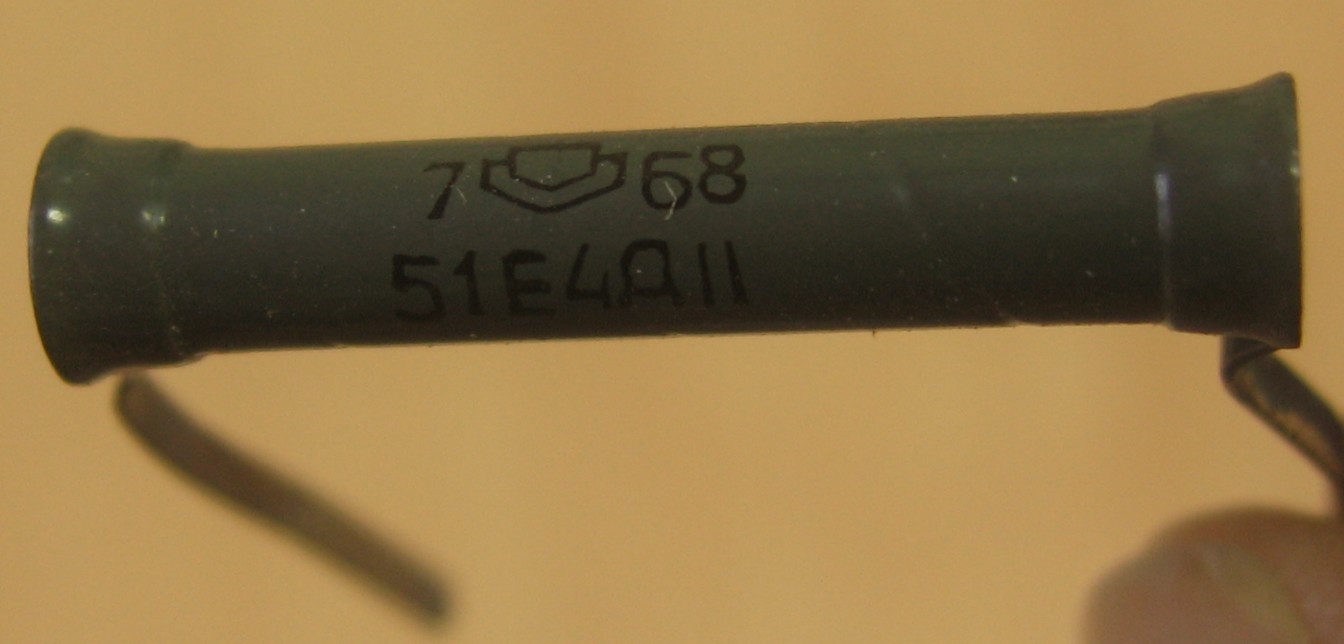

  Первоначально выпуск их проходил на опытном заводе того же НИИ-34, с 1958 года он был передан на завод № 29 (1-ый Московский завод радиодеталей). Позднее к нему подключились Новосибирский завод радиодеталей (он же ПО "Оксид"), "Алмаз" (г.Котовск) и завод "Ресурс" (г.Богородицк, Тульская обл.).

Электрические параметры

Высокая точность активного сопротивления резисторов БЛП и стабильность его во времени достигаются довольно сложным технологическим процессом изготовления данного типа резисторов.

Керамическое основание, обработанное плавиковой кислотой, загружается в специальную вакуумную установку, где при температуре 1200° С и разрежении от 3x10^-3 до 7x10^-5 мм рт. ст. на него наносится бороуглеродистая пленка при определенной скорости прохождения паров бороуглеродистого соединения через зону нагрева.

Пленки получают пиролизом бороорганических соединений: трипропилбора (С₃Н₇)₃В, триизобутилбора (С₄Н₉)₃В или трихлорида бора в сочетании с метаном или органическим растворителем.

При пиролизе бороорганических соединений получают проводящие пленки, мало отличающиеся по внешнему виду от углеродистых пленок, но имеющие значительно меньший ТКр. Считается что бор способствует более полному разложению углеводородов; при этом уменьшаются межкристаллические прослойки и увеличиваются размеры отдельных кристаллитов.

Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
2. В.А. Жуков. Технология производства радиоаппаратуры. - М.-Л.: Госэнергоиздат, 1959.
3. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394).
4. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
5. Справочник. Часть III. Выпуск 3. Сопротивления (резисторы). Редакция 2-67. 1967.
6. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967.
7. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
8. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
9. Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химическом исследовании, изд. 2-е, переработанное и дополненное. Изд. "Химия", 1971.
10. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
11. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
12. Почепа А.М. Проверка исправности электрорадиодеталей в домашних условиях. 2-е издание, исправленное и дополненное. Одесса: Издательство «Маяк». 1975.
13. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
14. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
15. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
16. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
17. Мартюшов К.И. и др. Прецизионные непроволочные резисторы / Мартюшов К.И., Тихонов А.И., Зайцев Ю.В. - М.: Энергия, 1979.
18. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
19. Измерительные преобразователи. Е.С. Полищук.- Киев: Вища школа. Головное изд=-во, 1981.
20. Бодиловский З.Г. Справочник молодого радиста: 4-е изд., перераб. и доп. — М.: Высш. шк., 1983. (Профтехобразование. Библиотечная серия)
21. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
22. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
23. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
24. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
