УЛИ

(У)глеродистые (Л)акированные (И)змерительные; относятся к полупрецизионным резисторам.

   По конструкции они подобны резисторам ВС, но имеют некоторые отличия, повышающие стабильность параметров.

   Так, у них более толстый слой углерода и более влагоустойчивое покрытие, которое имеет два слоя - лаковый и эмалевый. В целях снижения температуры нагрева, а следовательно, уменьшения коэффициента старения и нагрузки номинальные мощности сопротивлений УЛИ вдвое меньше, чем сопротивлений ВС тех же размеров.

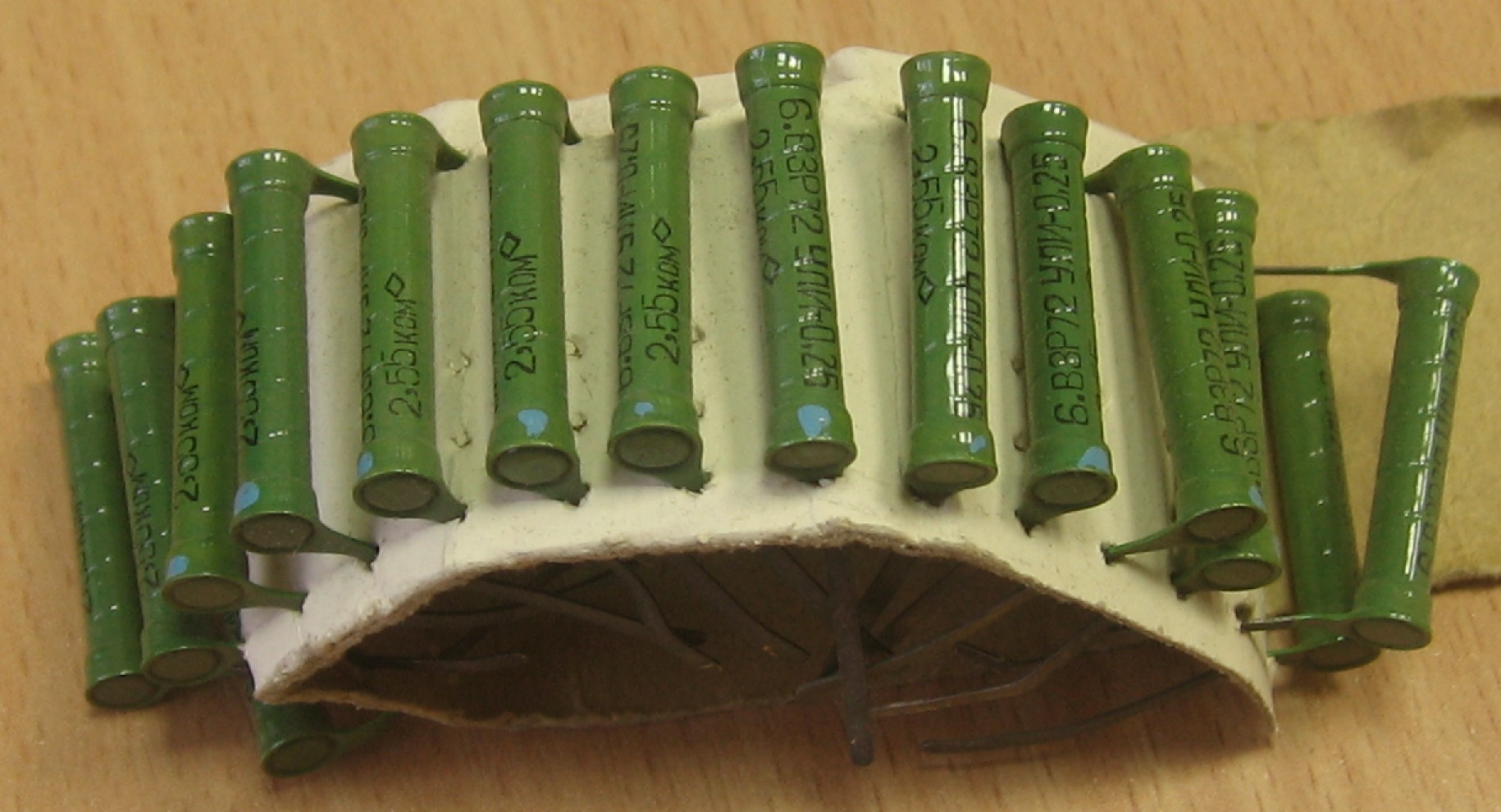

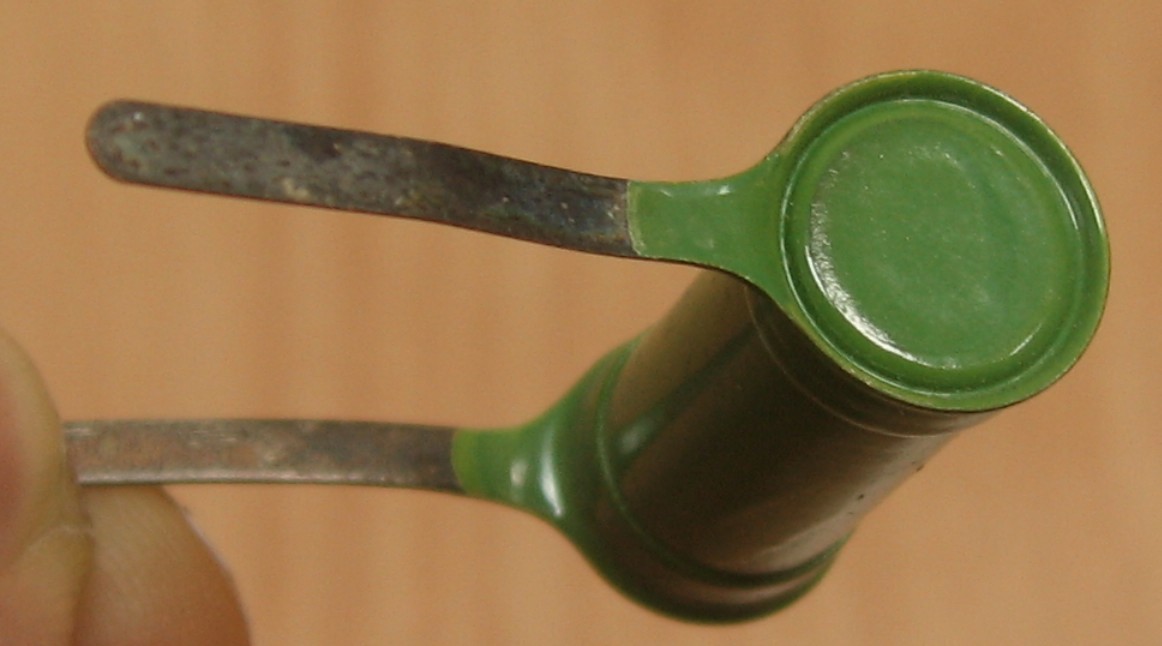

   Снижение удельной нагрузки позволяет уменьшить перегрев и зависимость сопротивления от приложенного напряжения. Улучшение контактного узла резисторов УЛИ достигается путем графитирования или серебрения концов заготовок в местах создания контактов. Повышение стабильности резисторов достигается также путем длительной электрической и термической тренировки.

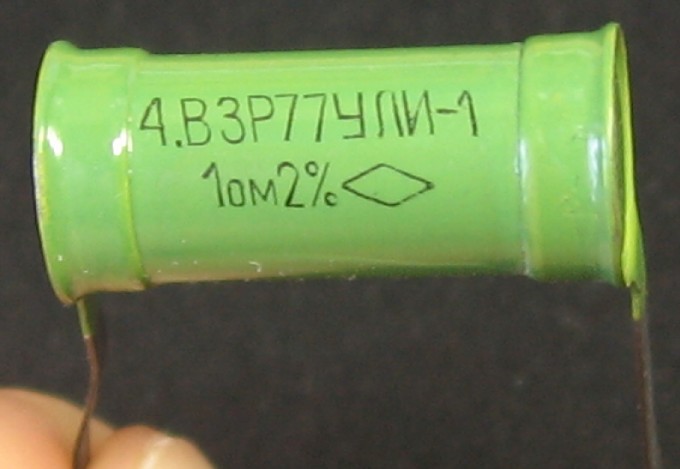

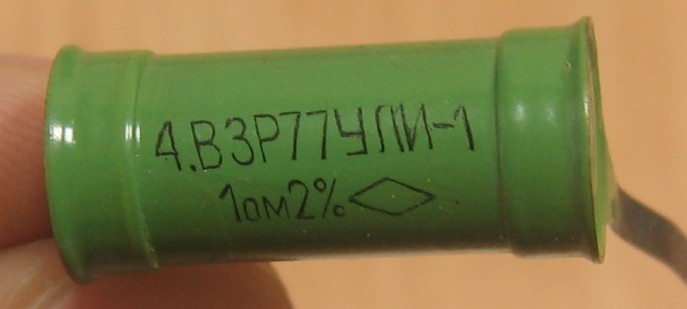

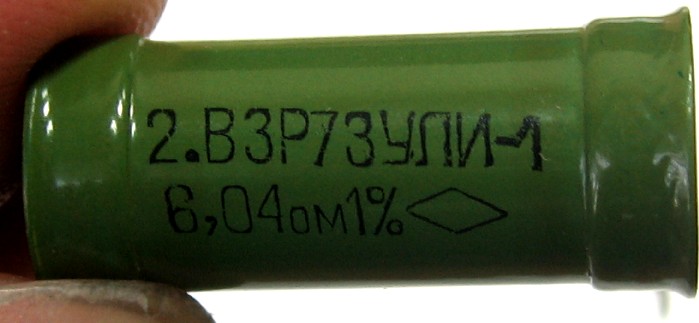

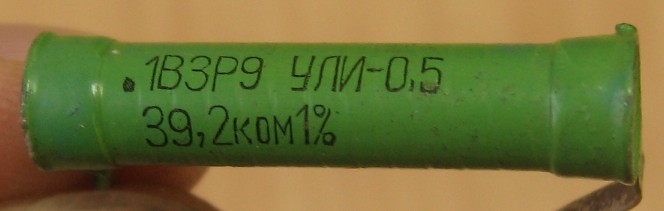

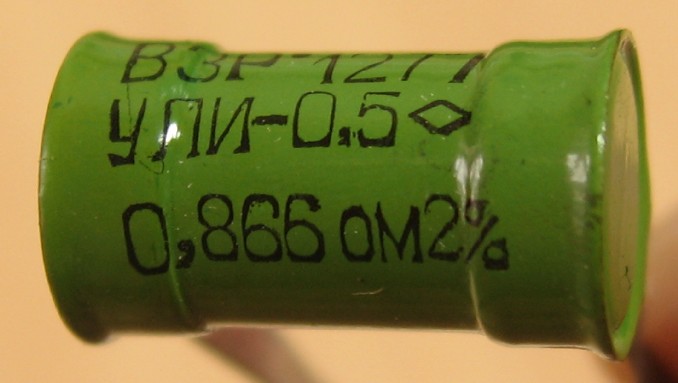

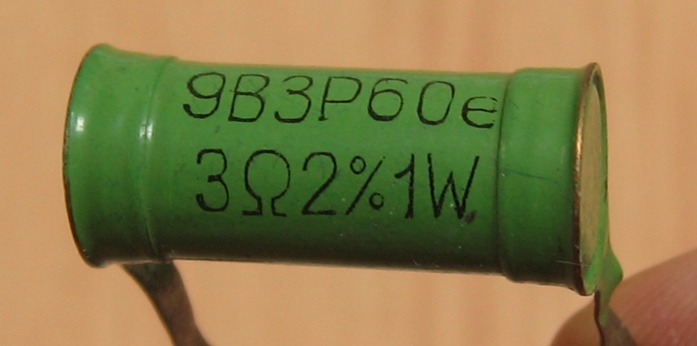

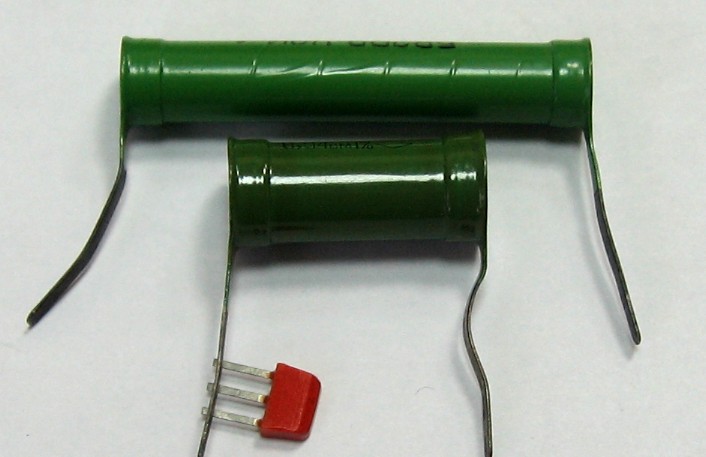

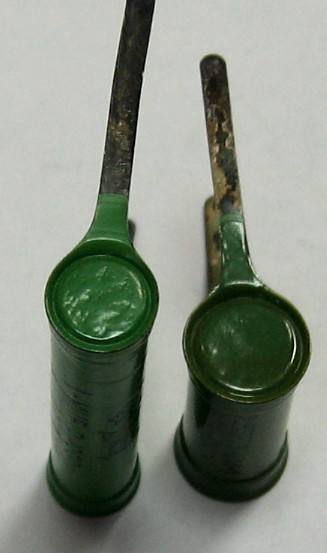

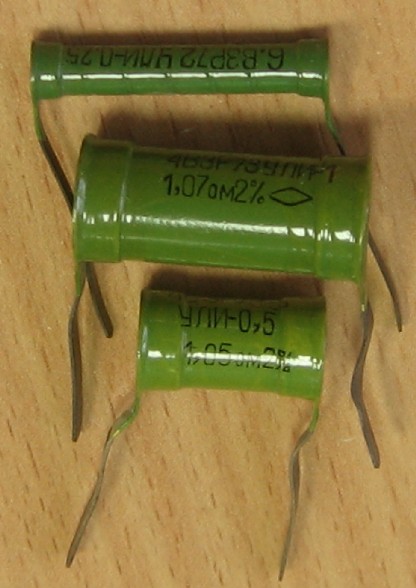

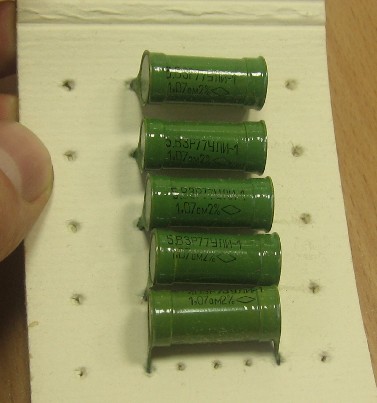

   Кстати, интересный момент - резисторы этого типа одной мощности могут отличаться размером, в зависимости от номинала! Причина в том, что для номиналов менее 10 ом применяются укороченные и утолщенные основания, благодаря которым отпадает необходимость в очень толстых слоях углерода, требующих длительного осаждения. Это редкий случай, такой особенностью еще обладают только резисторы БЛП.

   Производители - Воронежский завод радиодеталей (в дальнейшем Воронежский конденсаторный завод) и завод "Ресурс" (г.Богородицк, Тульская обл.).

   Справочный лист на них, а также данные из отраслевых справочников на резисторы, изготовленные по ГОСТ 12305-66 и частным ТУ ОЖ0.467.013 (версия 1970 года).

Электрические параметры

Диапазон выпускаемых номиналов - 1 Ом ... 1 МОм (кроме 0,5 Вт; у них номиналы начинаются от 0,75 Ом)
Номинальные сопротивления соответствуют ряду Е96 (по ГОСТ 2825-67); для аппаратуры, разработанной до введения этого стандарта, возможно изготовление резисторов с любым номинальным сопротивлением, содержащим не более 4 значащих цифр
Максимально допустимая рассеиваемая мощность - 0,125; 0,25; 0,5 и 1 Вт
Рабочая температура -60 ... +125°С
Температурный коэффициент сопротивления
для резисторов номиналом до 200 кОм — не более -0,05%;
для резисторов свыше 200 кОм — не более -0,1%
Коэффициент влагоустойчивости
для резисторов номиналом до 200 кОм — не более ±1%;
для резисторов свыше 200 кОм — не более ±2%

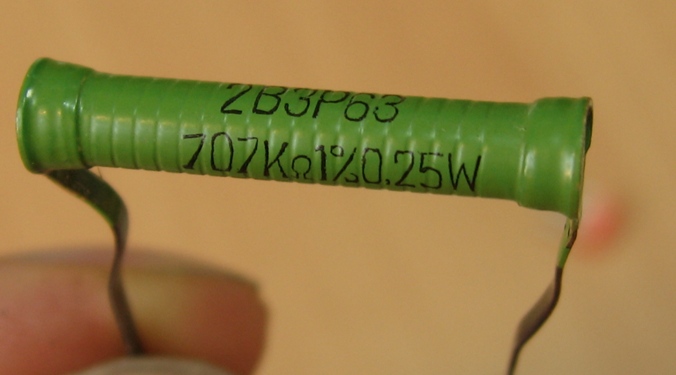

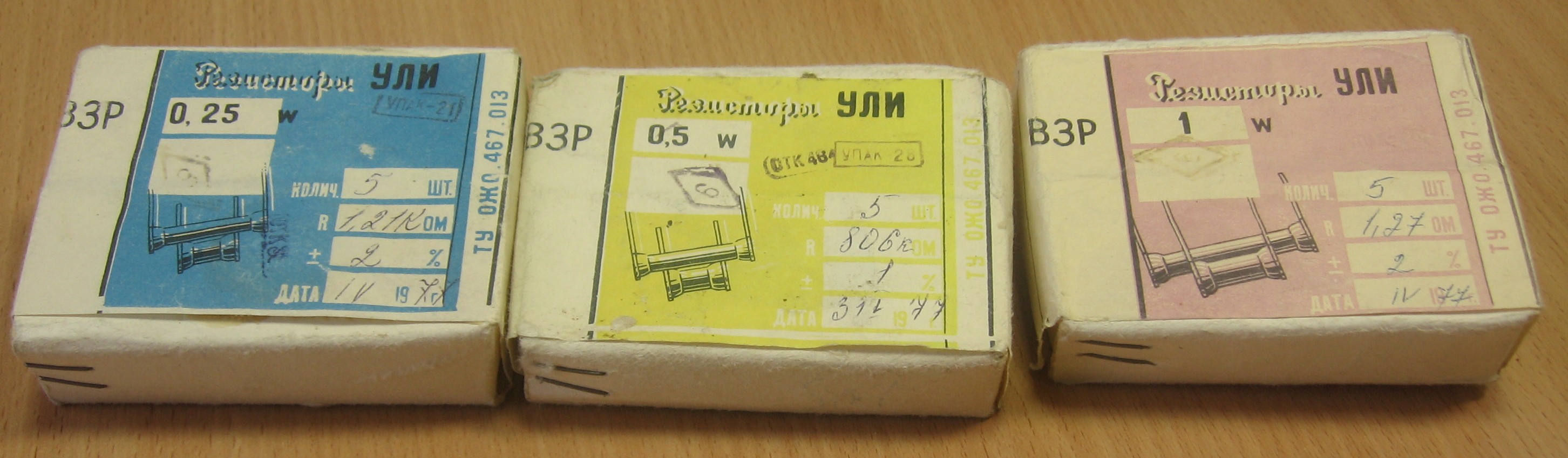

Цвет этикетки на упаковке зависел от мощности - голубой для 0,25 Вт, желтый для 0,5 и розовый для 1 Вт:

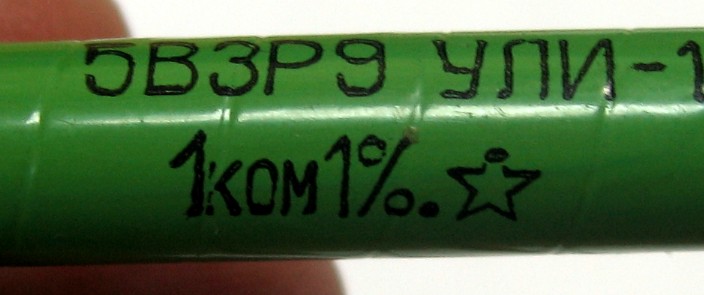

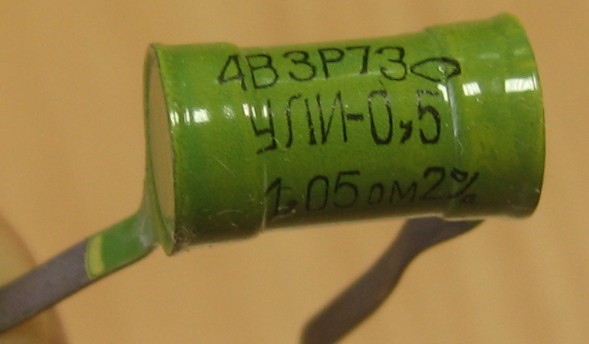

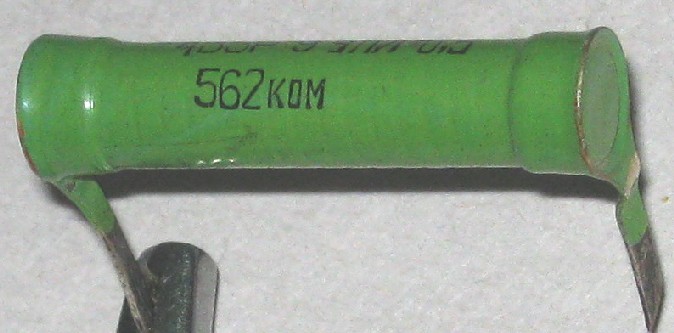

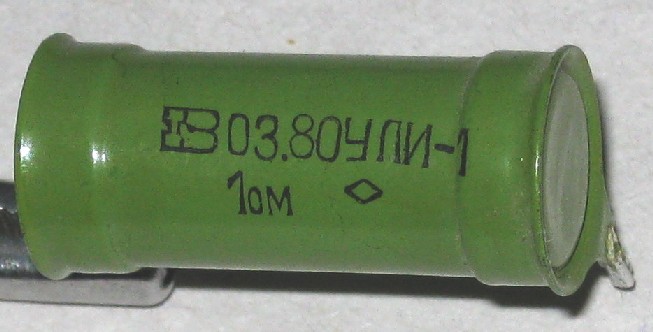

Встречаются экземпляры, на которых допуск не маркирован; почему так - пока непонятно:


(фото Владимира из Перми)


(фото Владимира из Перми)

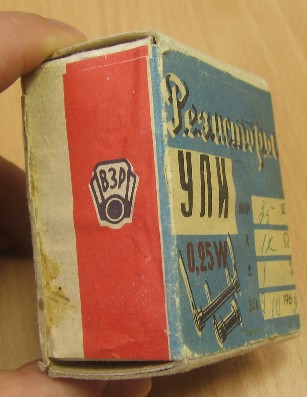

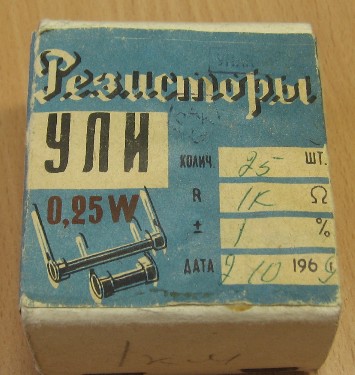

Интересный товарный знак на упаковке; он был зарегистрирован Воронежским заводом радиодеталей исключительно для сопроводительной документации и упаковки изделий:

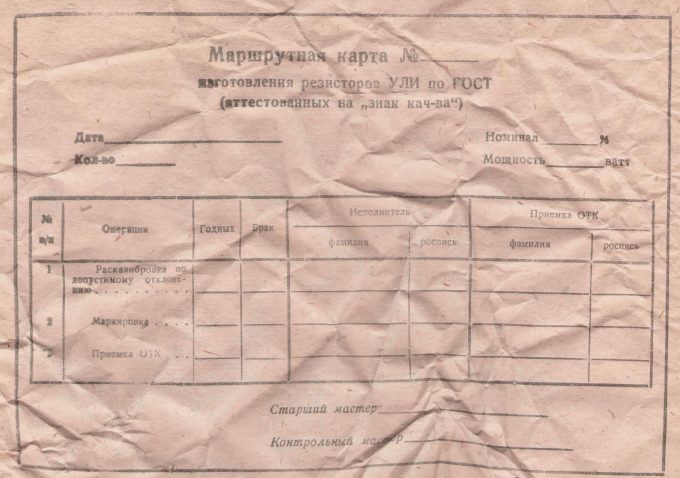

Вот такой любопытный документ обнаружил у себя:

Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
2. В.А. Жуков. Технология производства радиоаппаратуры. - М.-Л.: Госэнергоиздат, 1959.
3. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
4. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников. т. 3. М., "Современная энциклопедия", 1964 (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 3. Погрешность измерений-Телеизмерительная система частотная. 1964.
5. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
6. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
7. Справочник. Часть III. Выпуск 3. Сопротивления (резисторы). Редакция 2-67. 1967.
8. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967.
9. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
10. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
11. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
12. Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химическом исследовании, изд. 2-е, переработанное и дополненное. Изд. "Химия", 1971.
13. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
14. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
15. Почепа А.М. Проверка исправности электрорадиодеталей в домашних условиях. 2-е издание, исправленное и дополненное. Одесса: Издательство «Маяк». 1975.
16. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
17. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
18. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
19. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
20. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
21. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
22. Измерительные преобразователи. Е.С. Полищук.- Киев: Вища школа. Головное изд=-во, 1981.
23. Бодиловский З.Г. Справочник молодого радиста: 4-е изд., перераб. и доп. — М.: Высш. шк., 1983. (Профтехобразование. Библиотечная серия)
24. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985.
