Мощные проволочные резисторы на керамических каркасах с номинальной мощностью рассеяния 25 Вт; аналоги, а возможно и прародители нынешних ППБ. Наиболее массовая группа резисторов из серии БТ4.685.ххх.

Разработчик - Московский научно-исследовательский электромеханический институт (НИЭМИ). Впрочем, встречаются и отсылки на нормали Опытного завода КБ-1 (ныне АО "Опытное производство "Алмаз"), так что история разработки этих потенциометров в деталях пока не ясна. Понятно лишь, что она связана с техникой ПВО.

Серийное производство первоначально было налажено на заводах, входящих в кооперацию с НИЭМИ - Кунцевском радиолокационном заводе (ныне Московский радиотехнический завод), Тульском заводе электроэлементов (ныне завод "Арсенал"), Марийском машиностроительном заводе и др.; а с 1964 года, после создания специализированного резисторного Марийского завода радиодеталей (ныне завод "Контакт"), их выпуск был перенесен в Йошкар-Олу.


БГ4.685.201 БД4.685.002 БТ4.685.000 БТ4.685.010 БТ4.685.028 БТ4.685.071 БТ4.685.080 НЗА4.685.014
БГ4.685.203 БД4.685.006 БТ4.685.002 БТ4.685.012 БТ4.685.029 БТ4.685.075 НЗА4.685.015
БГ4.685.208 БТ4.685.006 БТ4.685.017 БТ4.685.039 БТ4.685.076 НЗА4.685.017
БТ4.685.009 БТ4.685.078

Из особенностей - нестандартные по нынешним временам номиналы (к примеру, 8 кОм или 400 Ом). Также, необычно выполнены выводы, не лепестками, как это обычно бывает, а в виде трёхзубой вилки.

Различаются они видом и длиной вала. Впрочем, некоторые типы внешне друг от друга не отличить...

Любопытно, что каждый конструктивный вариант и каждый номинал имели свой собственный номер ТУ, в результате число этих ТУ приближалось к сотне. Более того, все они вместе с резисторами других типов были сведены в групповые технические условия ОЖ0.468.517, что, на мой взгляд, создавало некоторую неразбериху.

Самый ранний известный мне экземпляр выпущен в 1957 году. Основная масса этих резисторов, доживших до нашего времени, датирована второй половиной 60-х годов, в то время как в версии ТУ от 1964 года уже стоит пометка "в новых разработках не применять". При этом самый поздний образец датирован 1975 годом.

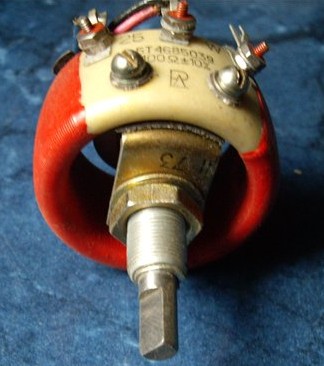

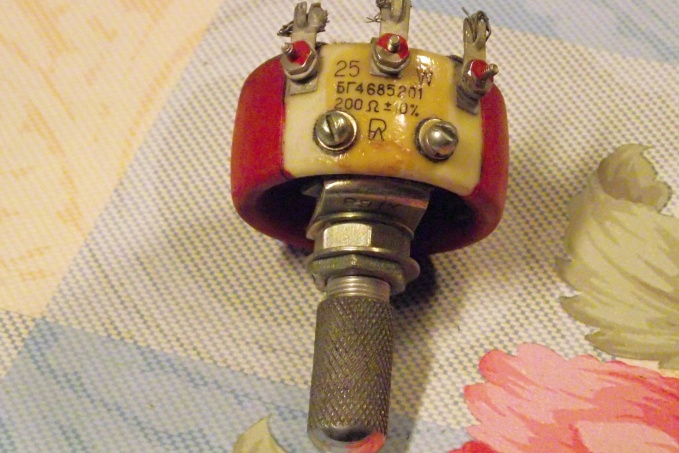

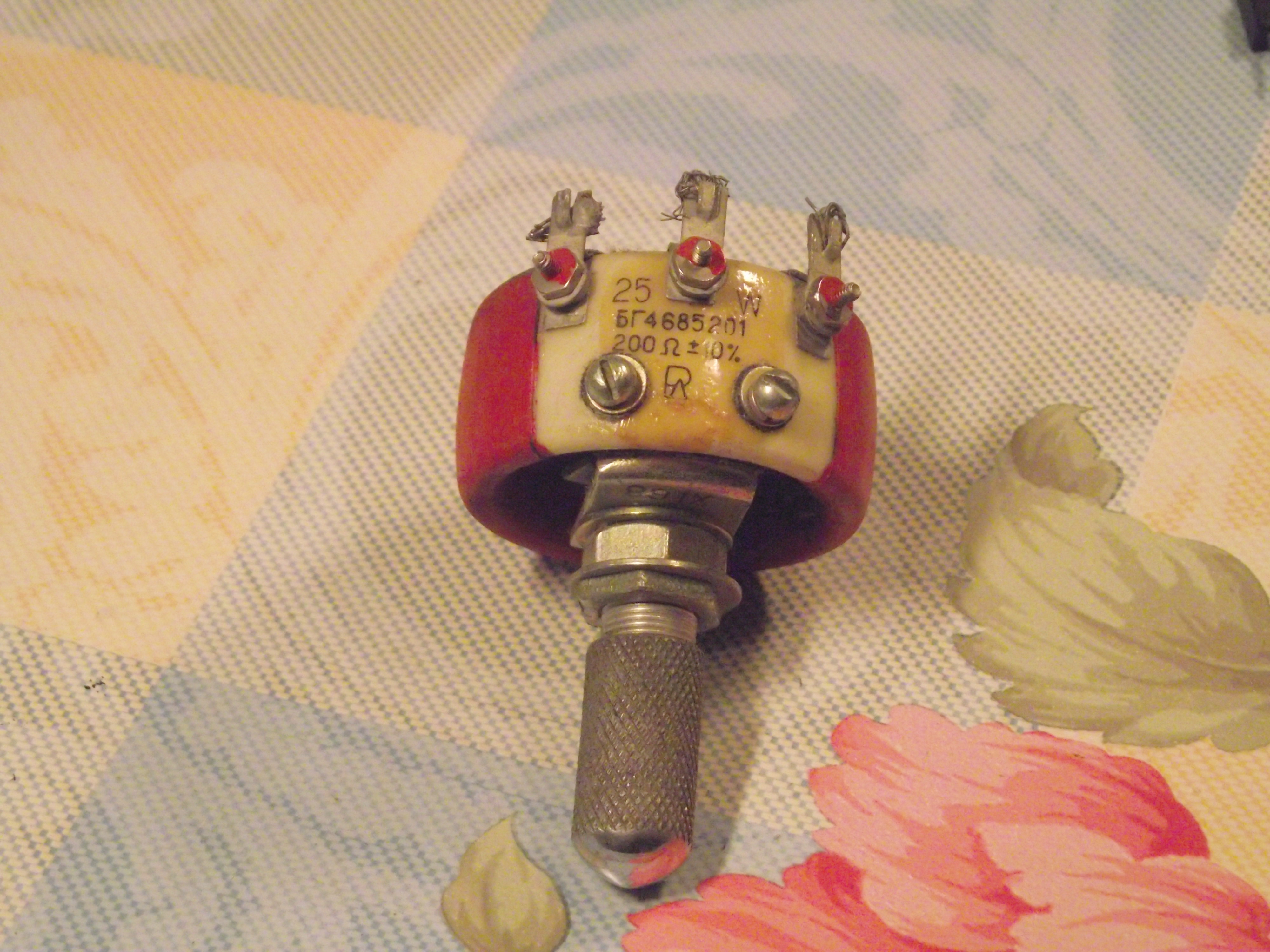

БГ4.685.201


(фото с форума "Портативного ретрорадио")

Мощный проволочный переменный резистор на керамическом основании, аналогичный серии БТ4.685.ххх.

Необычно решена проблема фиксации положения вала - не контргайкой, как обычно, а металлической крышечкой.


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")

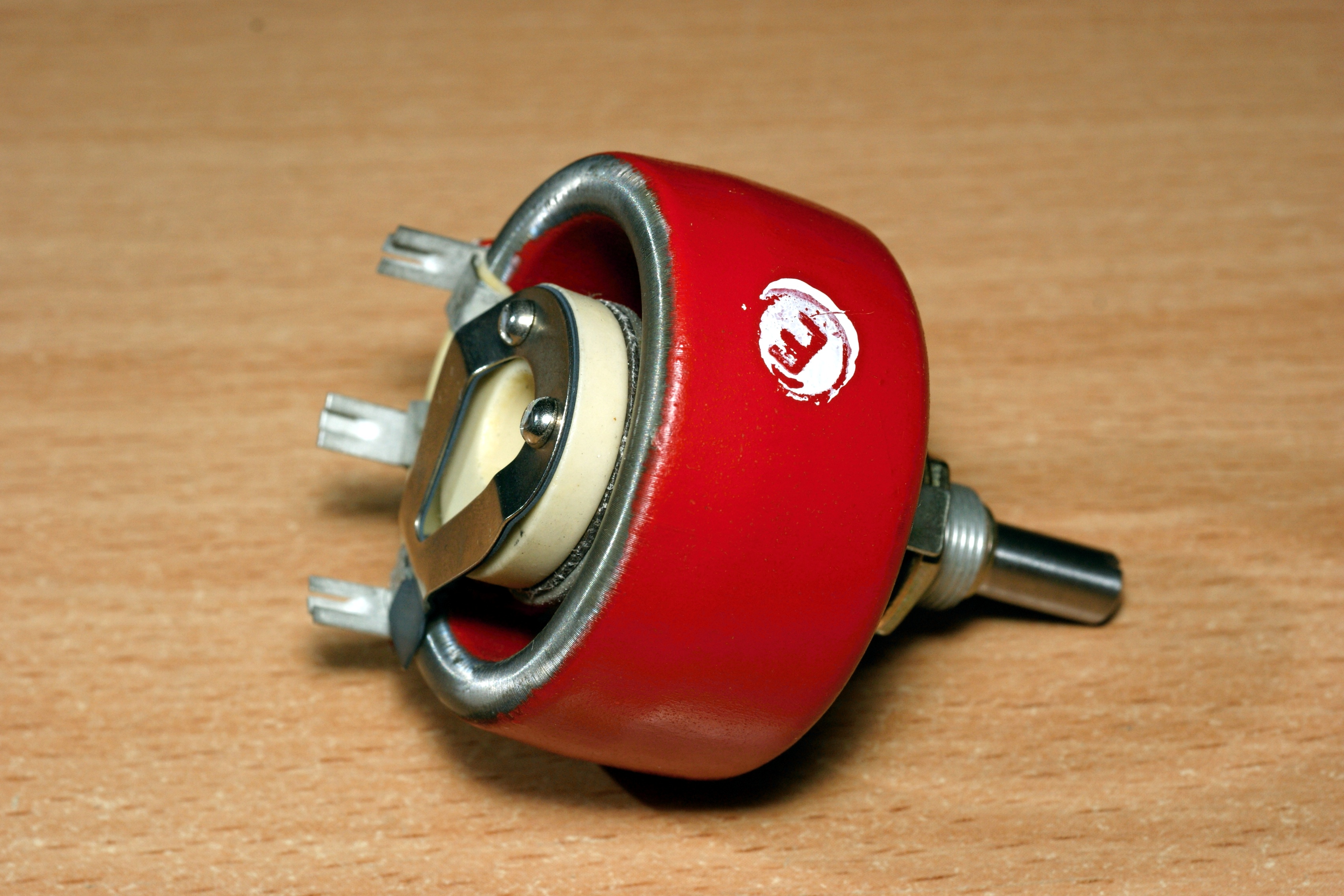

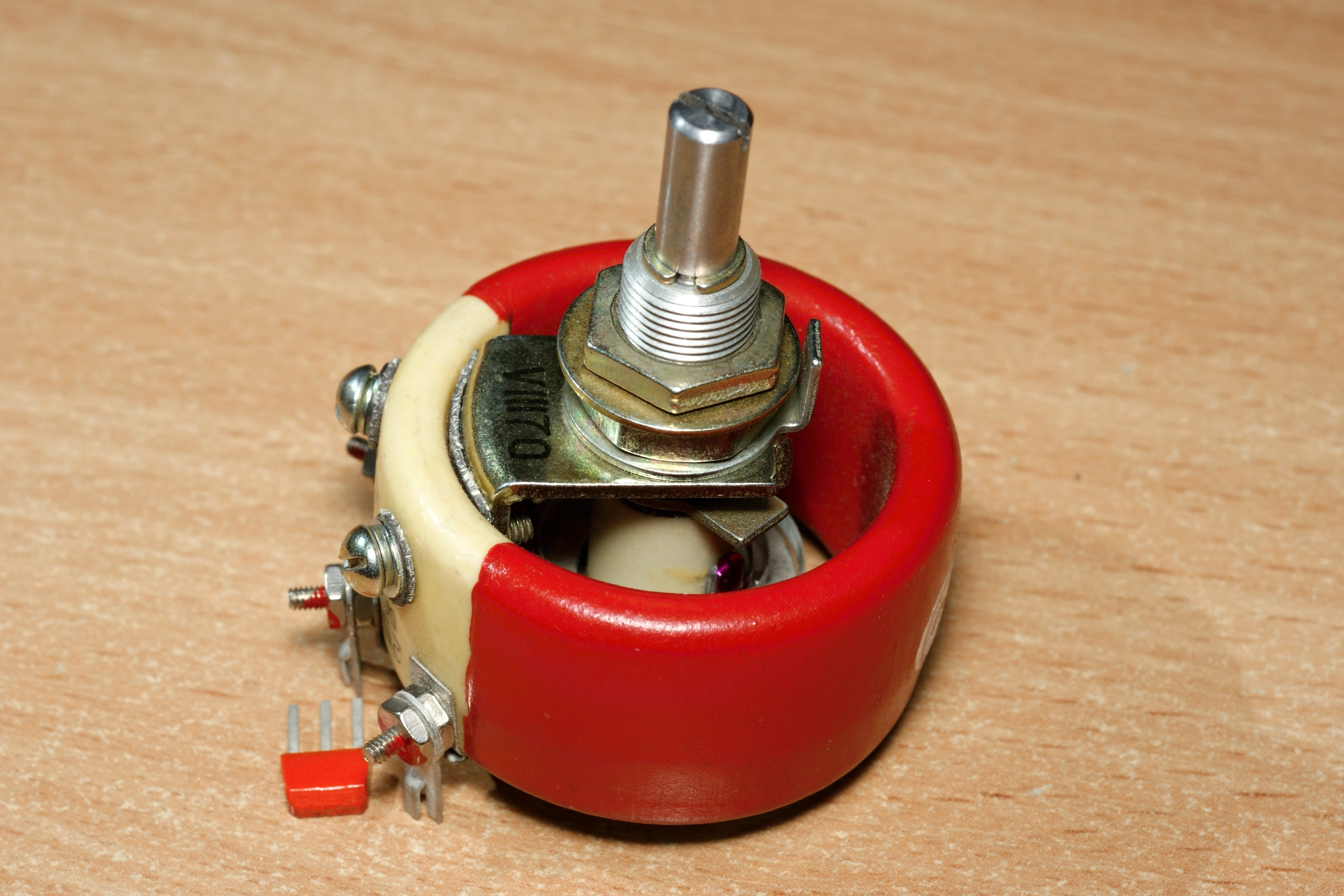

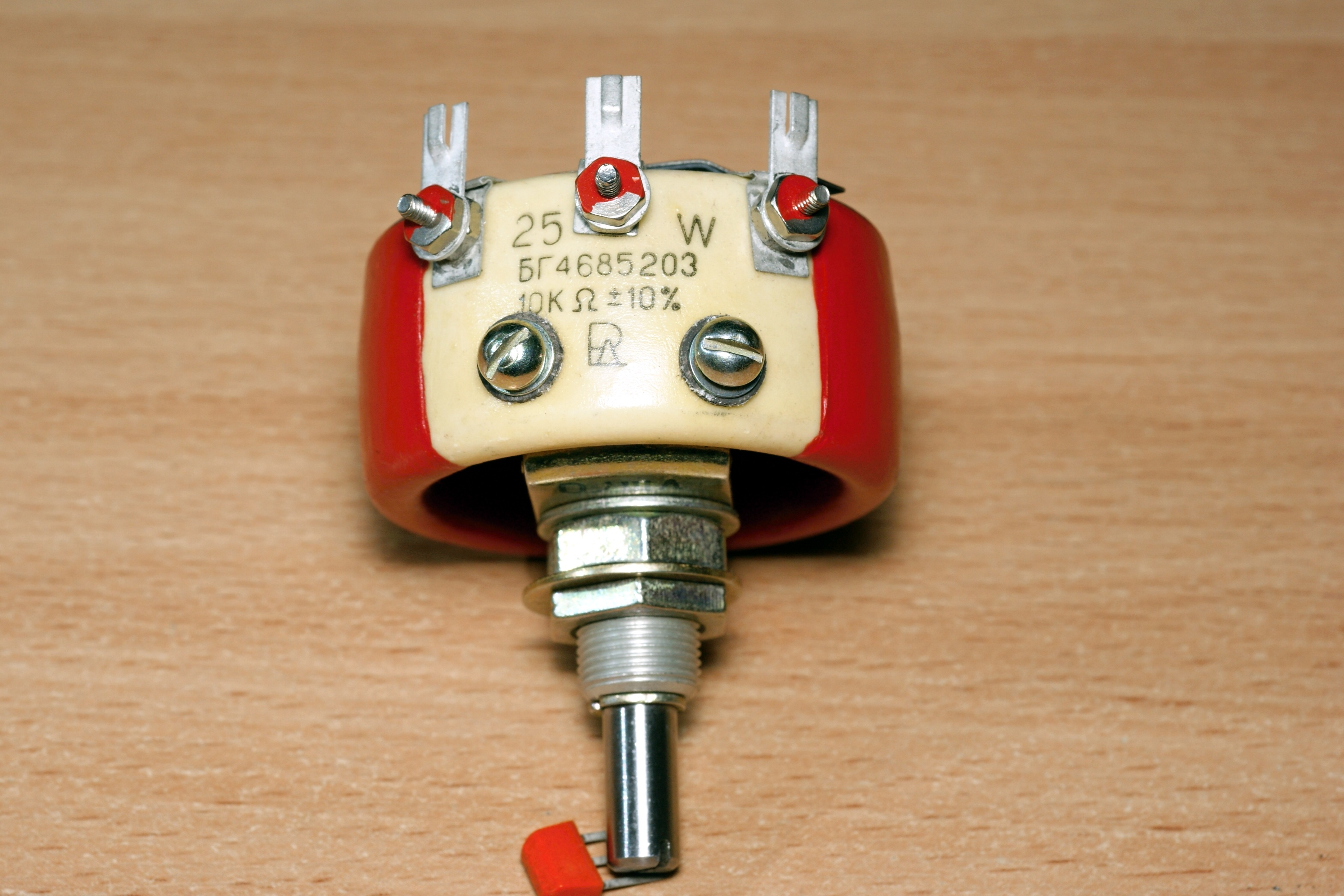

БГ4.685.203

Ещё один подобный резистор, вполне типовой для этой серии.

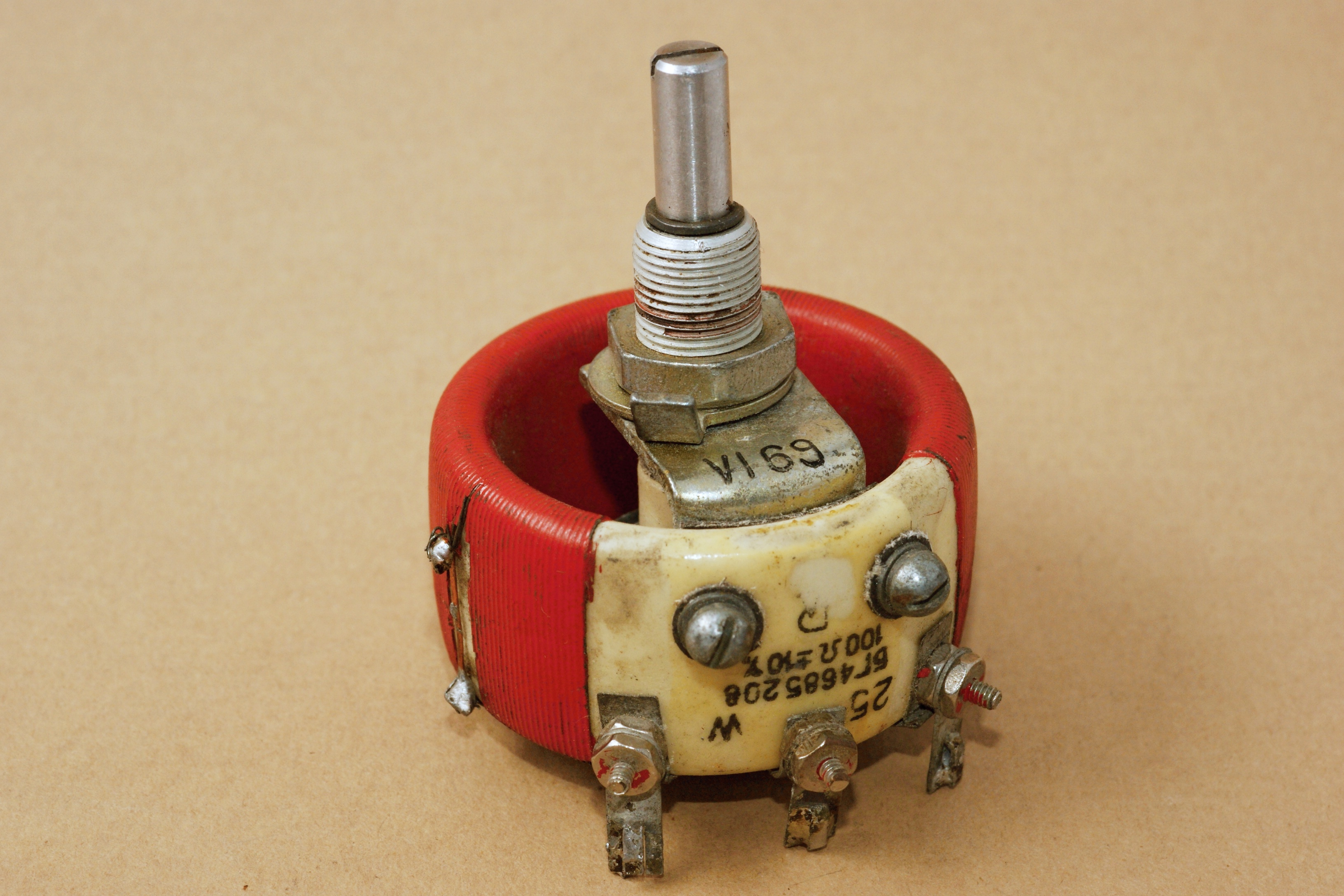

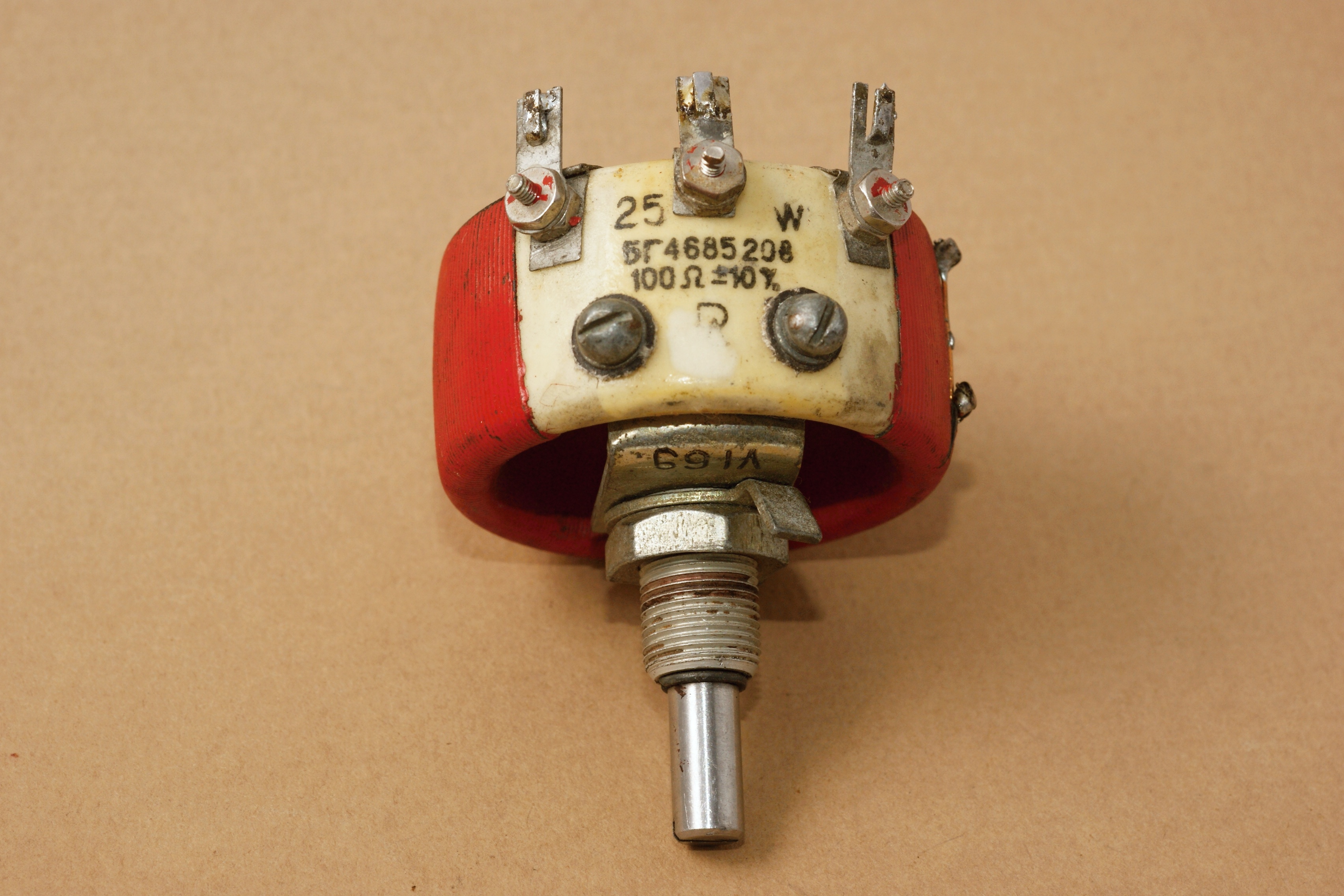

БГ4.685.208

Ещё один образец...

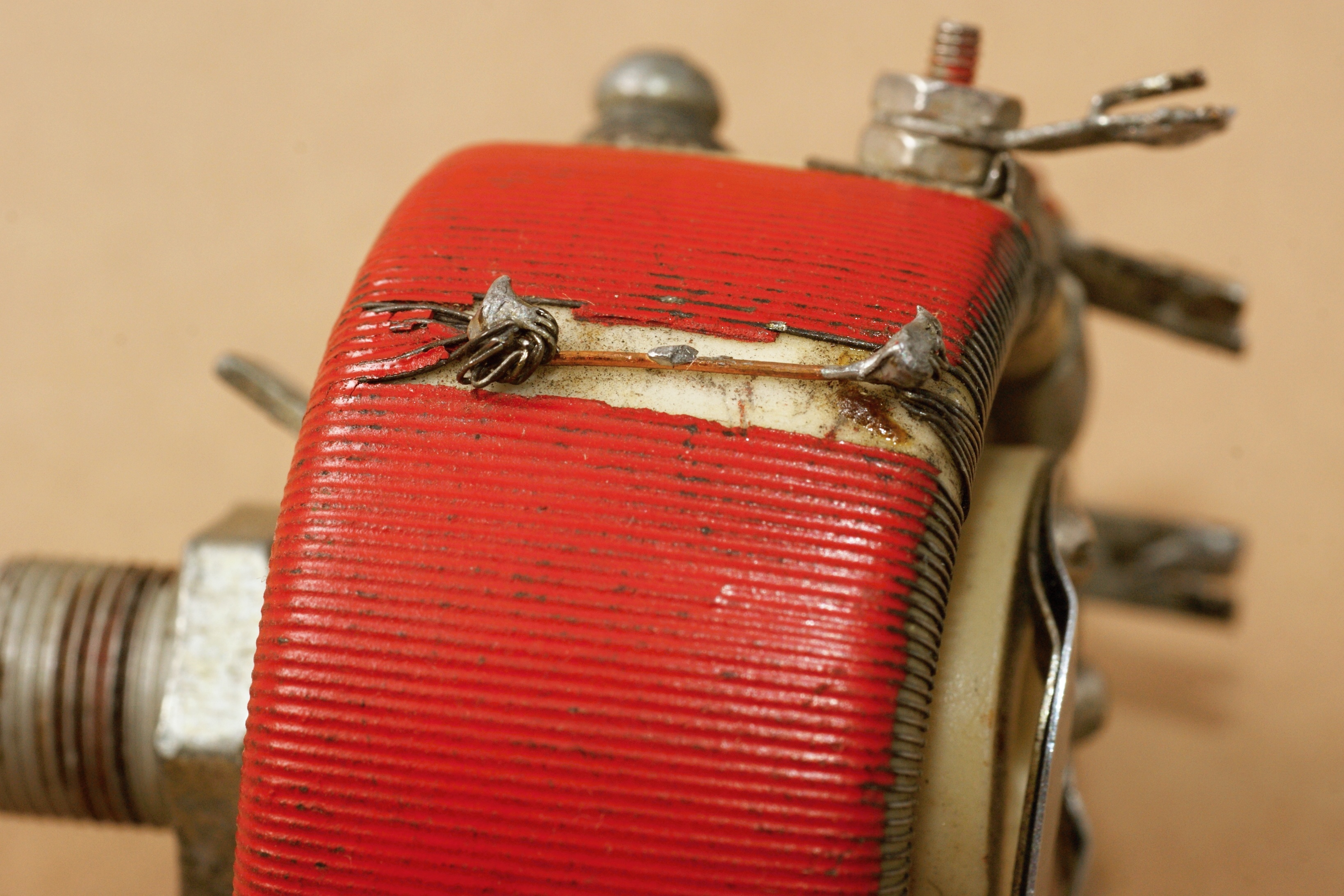

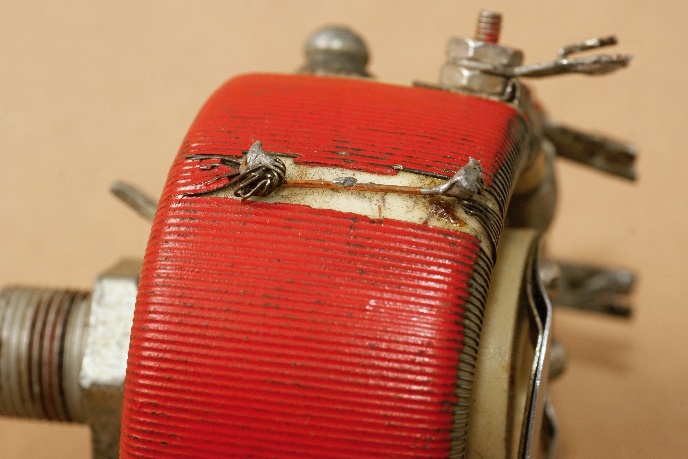

Любопытно, что резистор перенёс операцию протезирования. Видимо, проволоку порвали, но не выкидывать же его из-за этого? :))

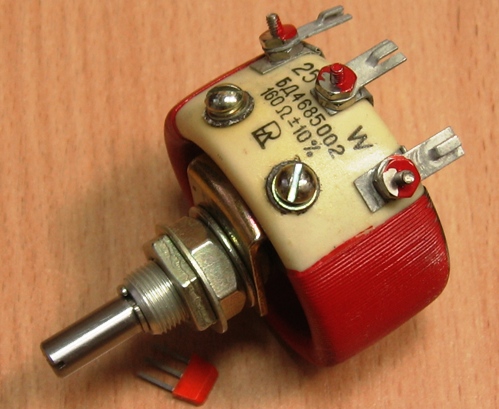

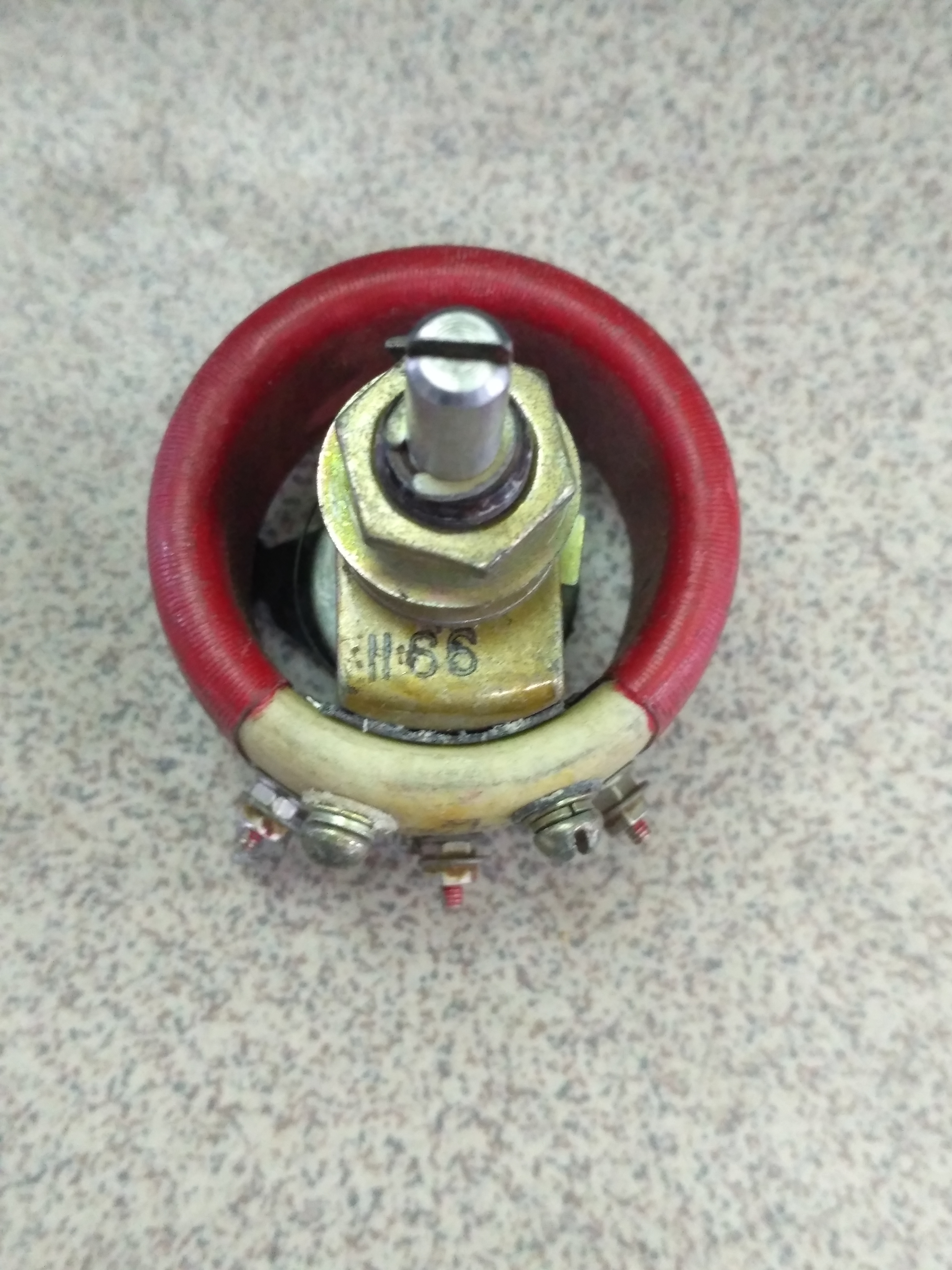

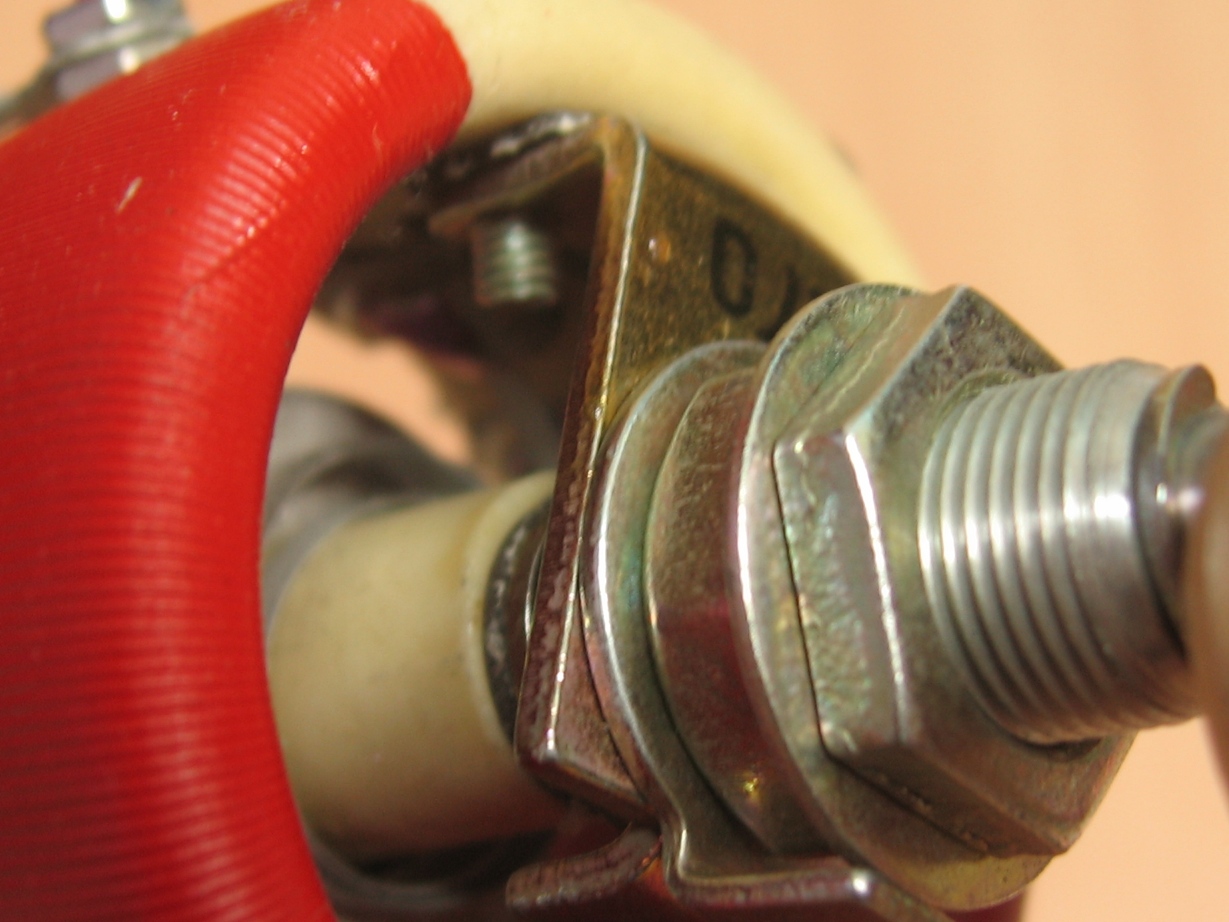

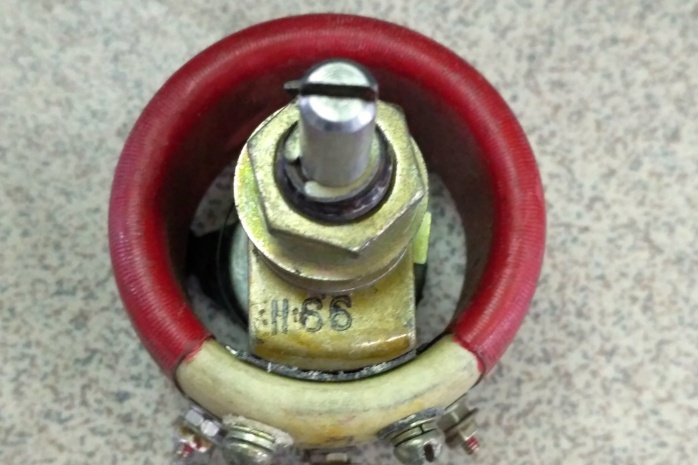

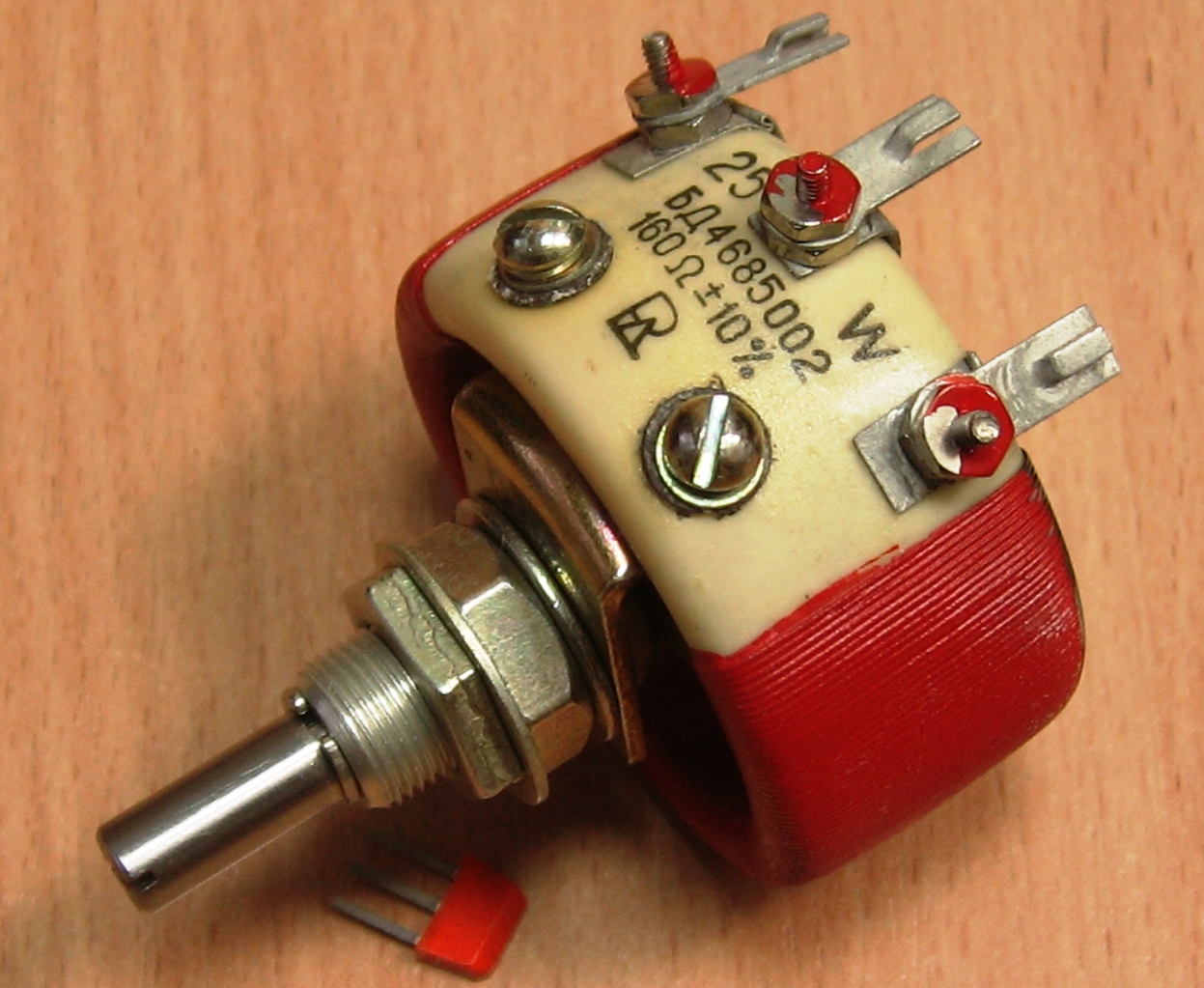

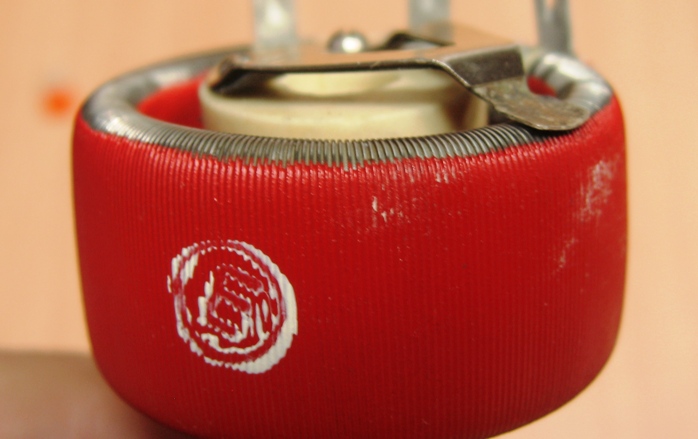

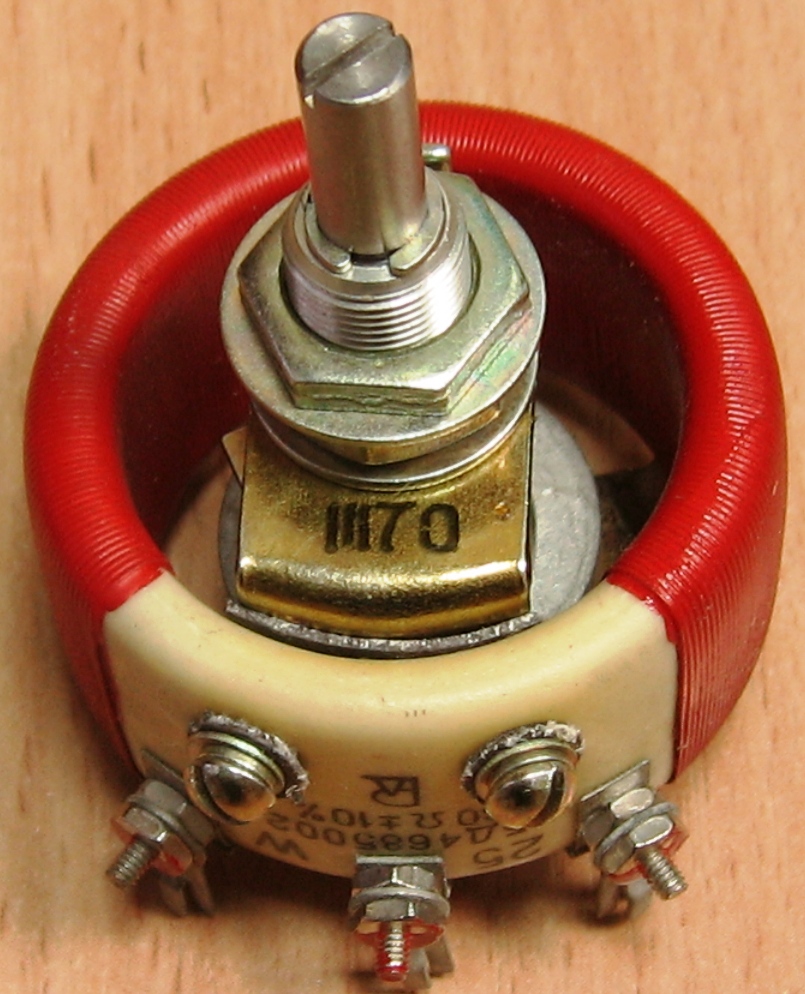

БД4.685.002

Ещё один мощный проволочный переменный резистор на керамическом основании.

Внешне - полная копия БТ4.685.002. Отличаются они только номиналом.


(фото Сергея Брылева)

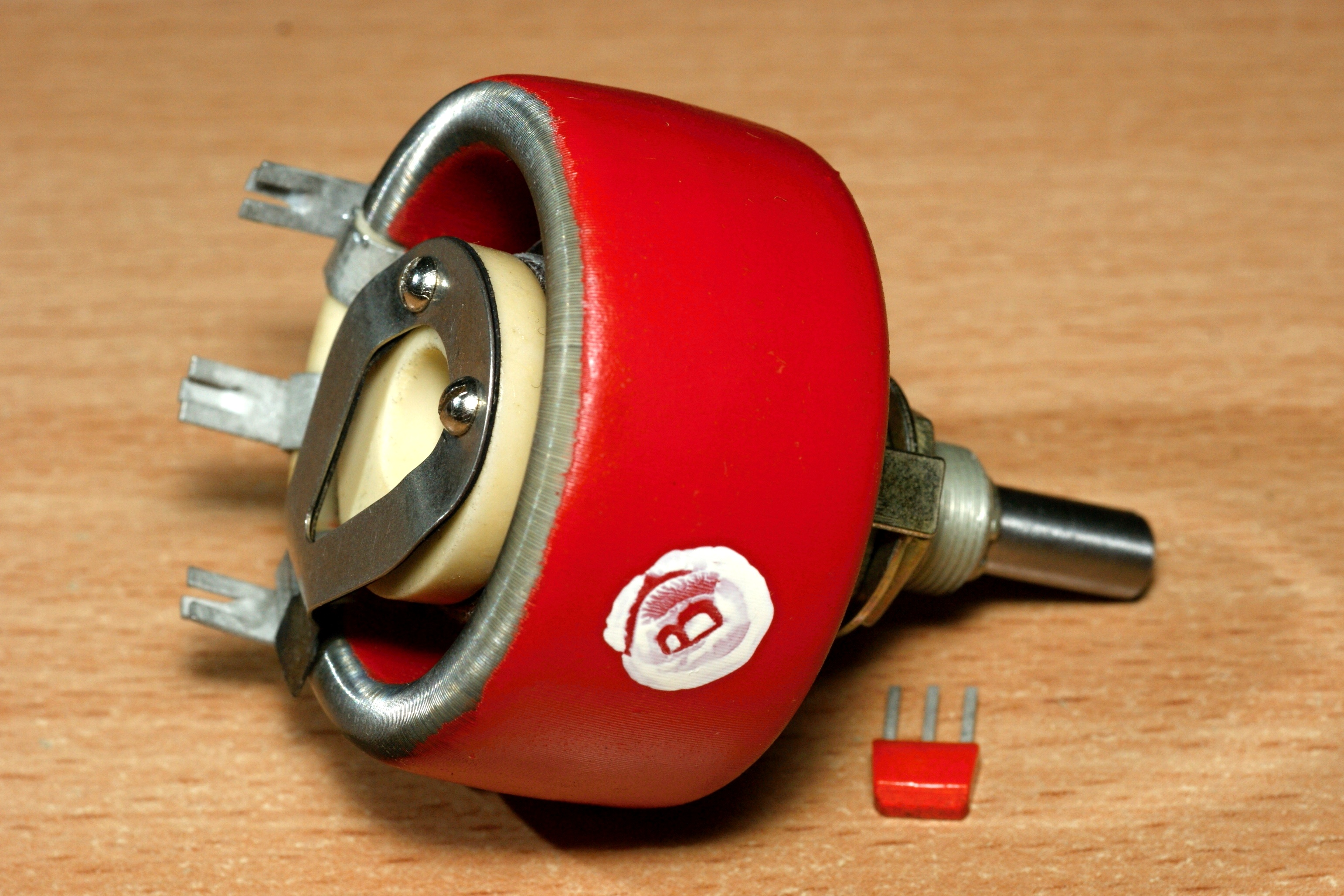

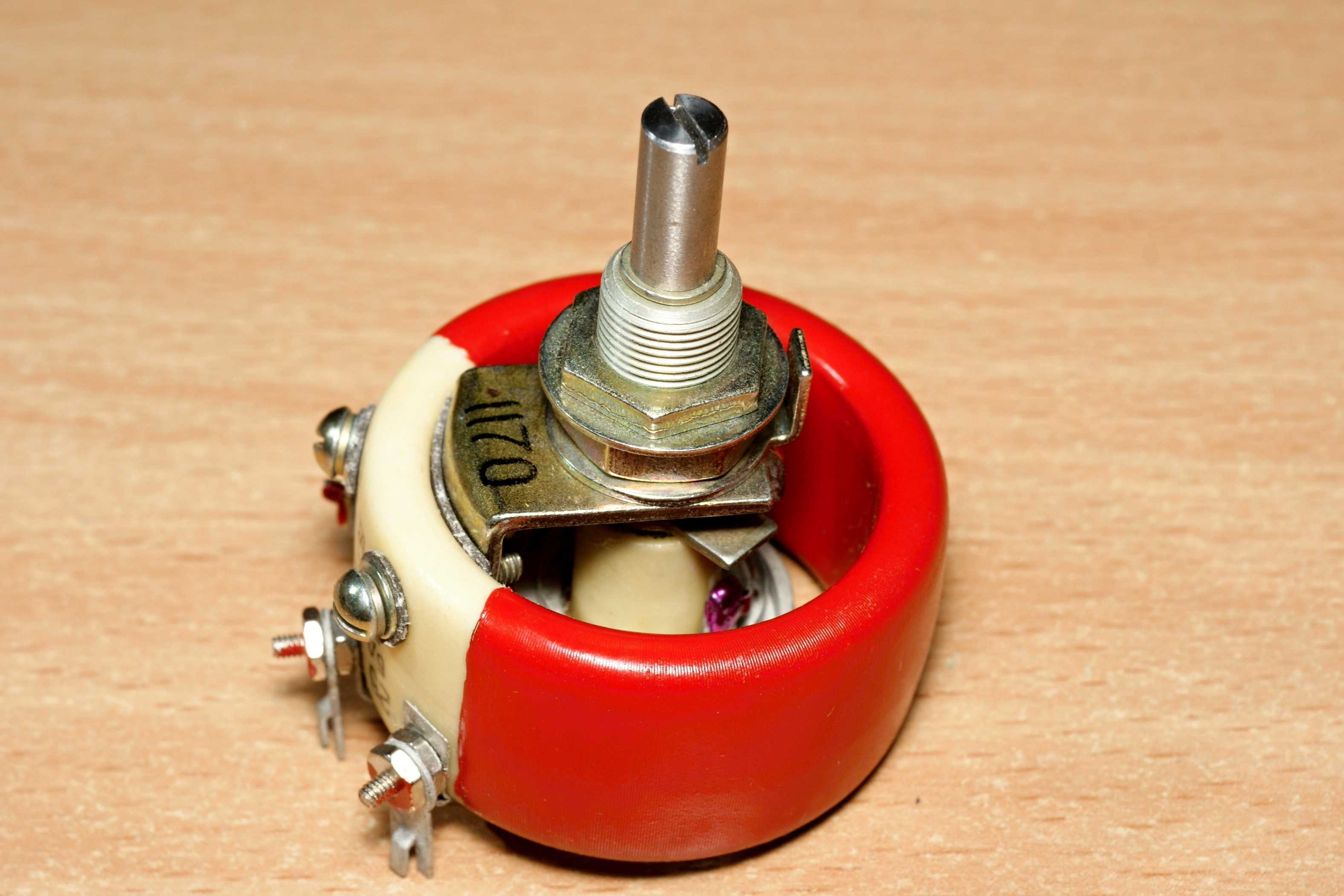

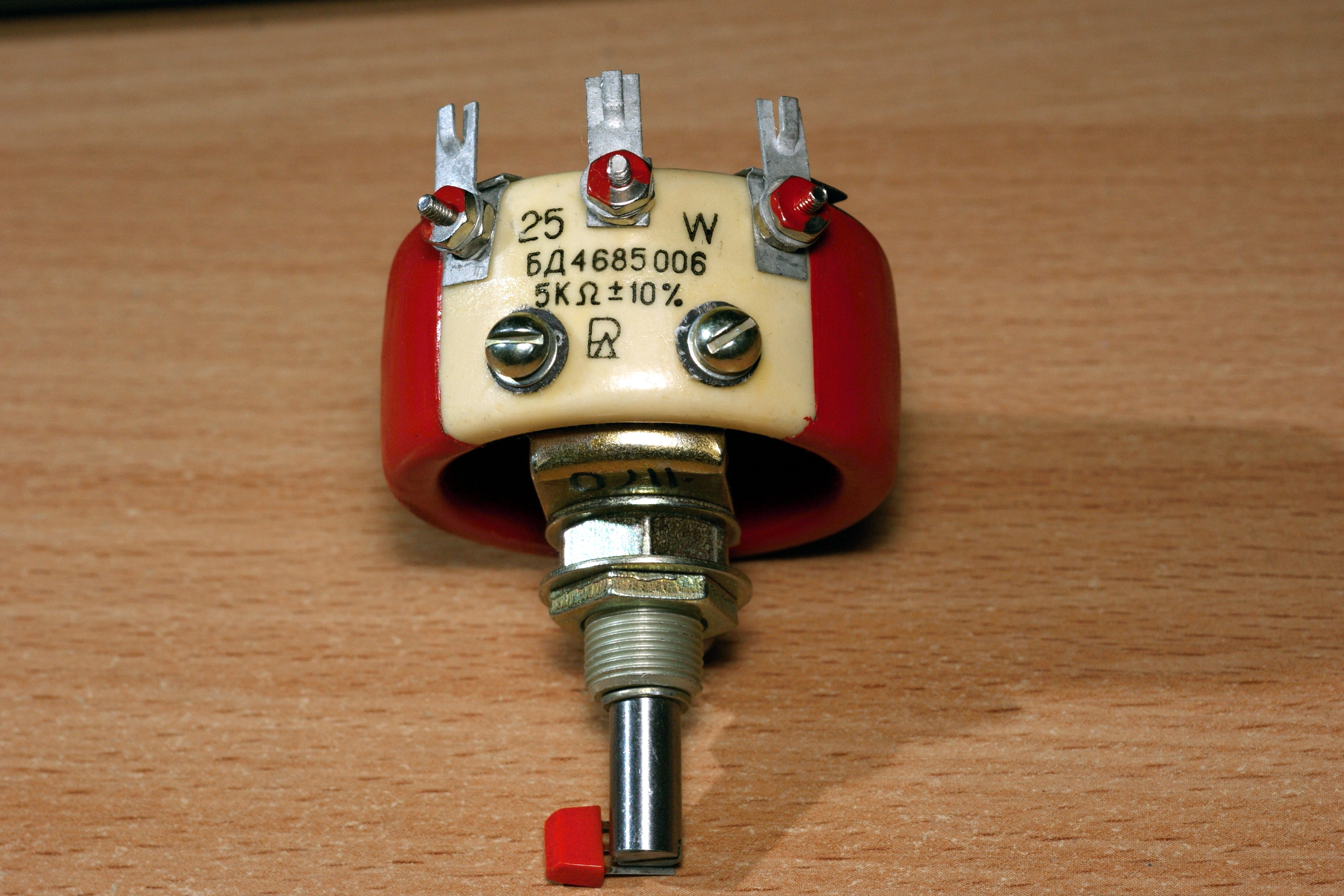

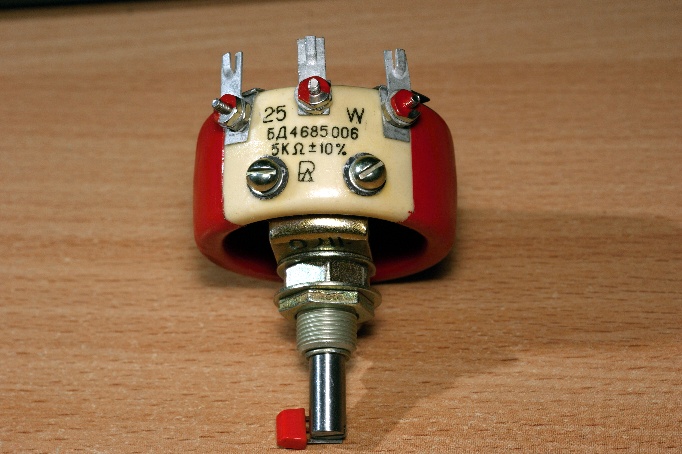

БД4.685.006

Ещё один подобный резистор...

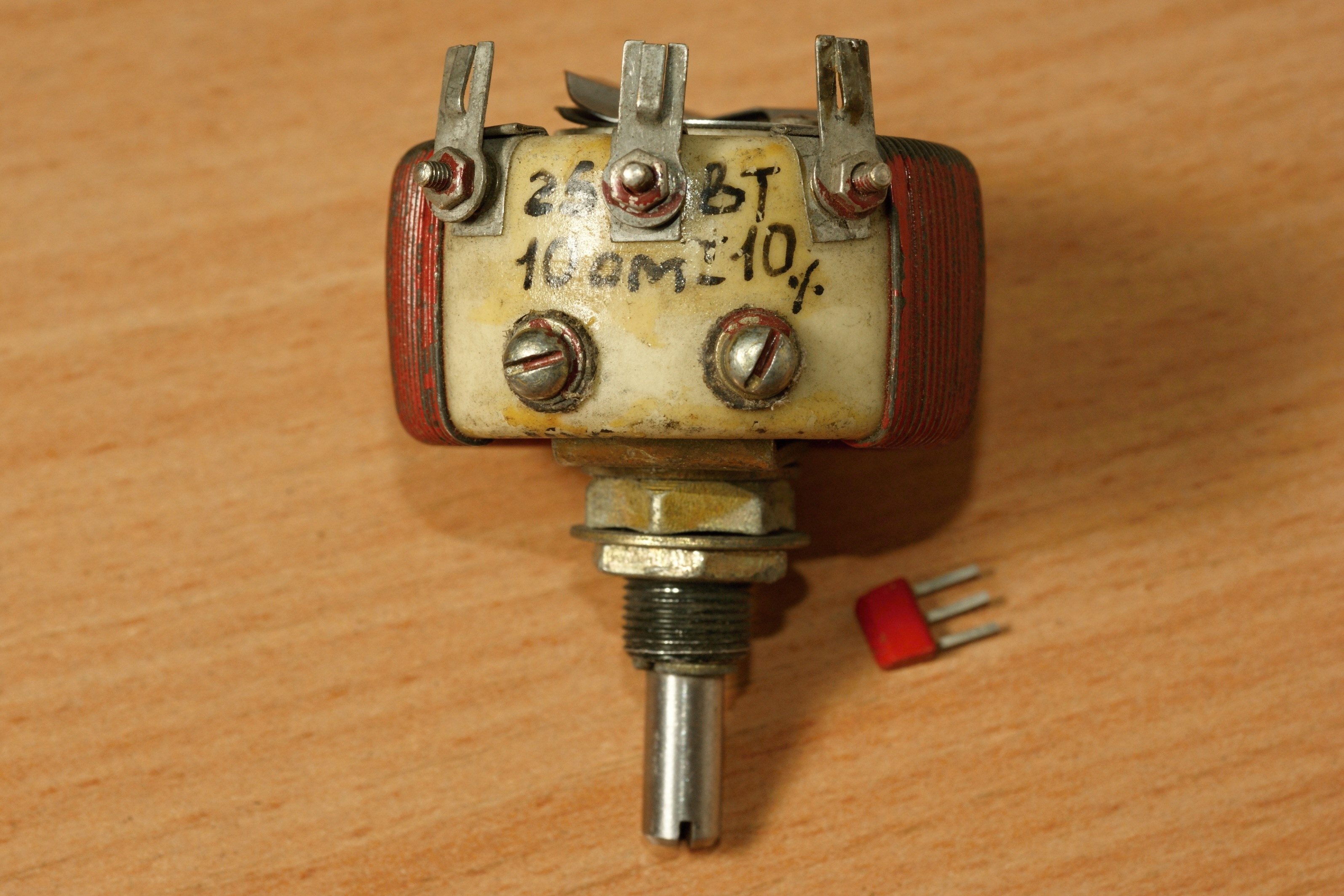

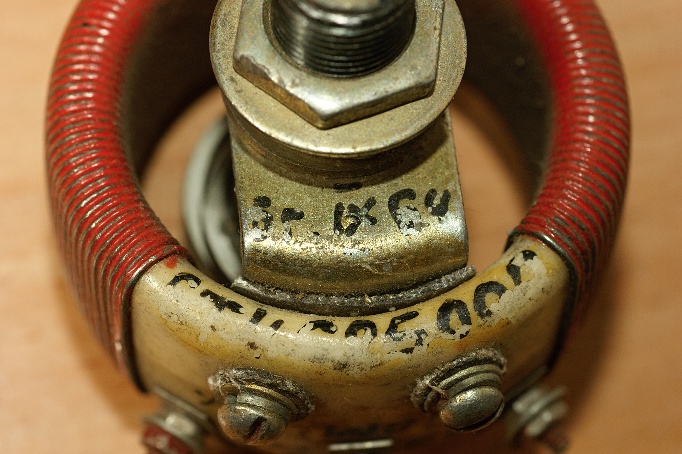

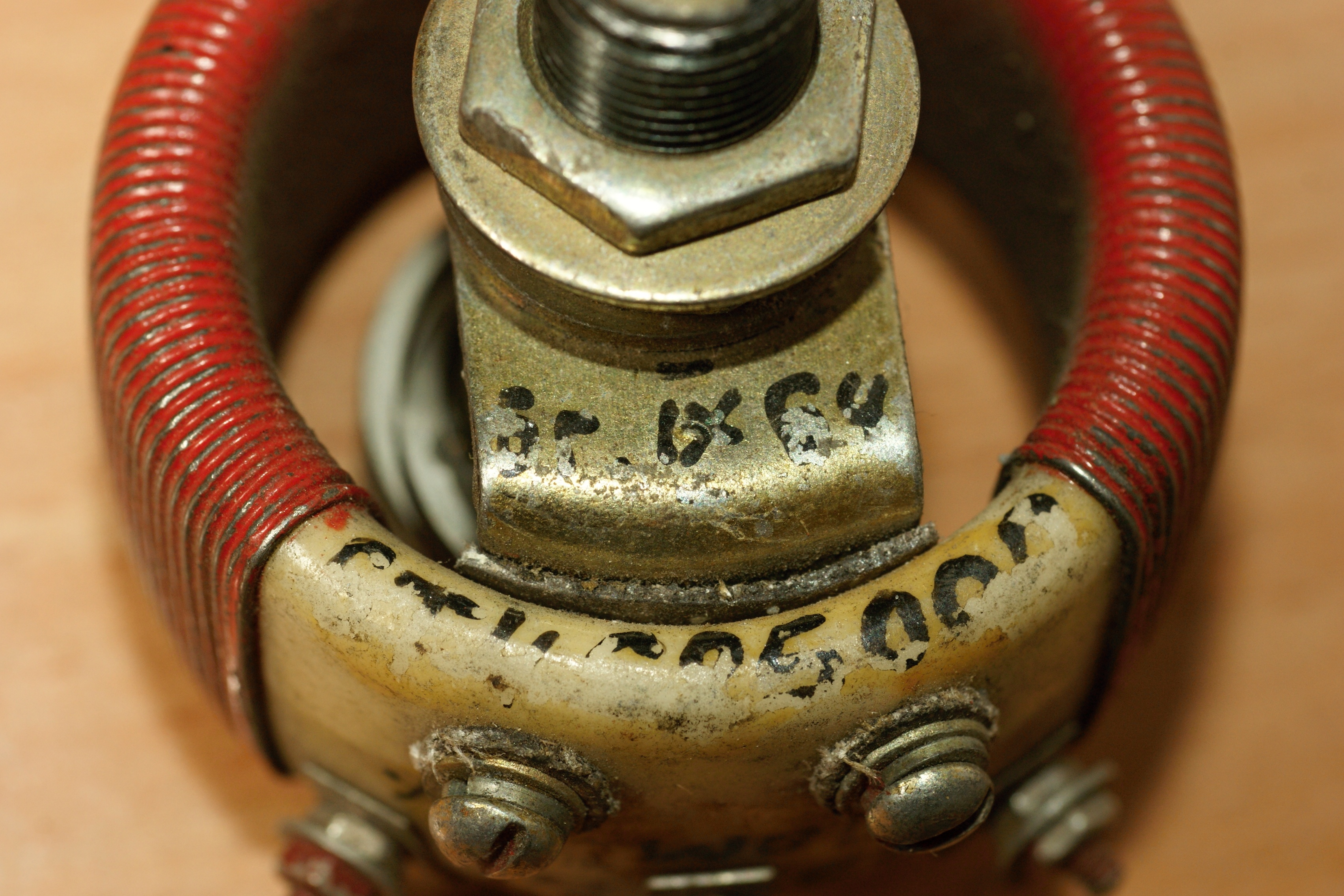

БТ4.685.000

Самый младший резистор этого семейства по номеру ТУ.

И по дате он тоже относится к довольно ранним выпускам, 1964 год. При этом маркировка выполнена от руки, в отличие от более поздних образцов...

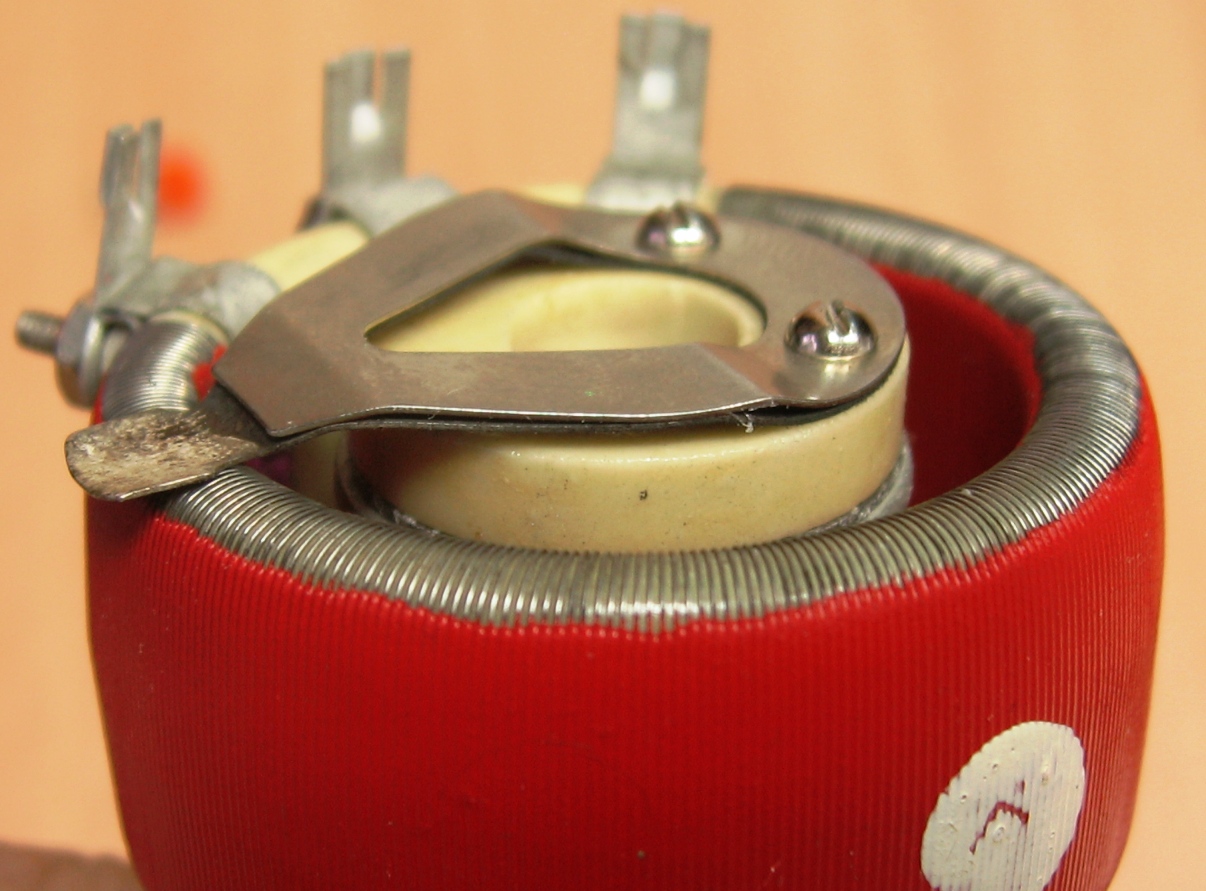

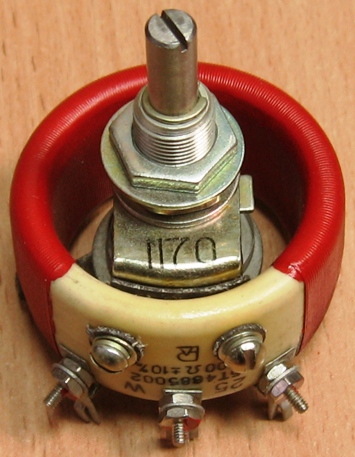

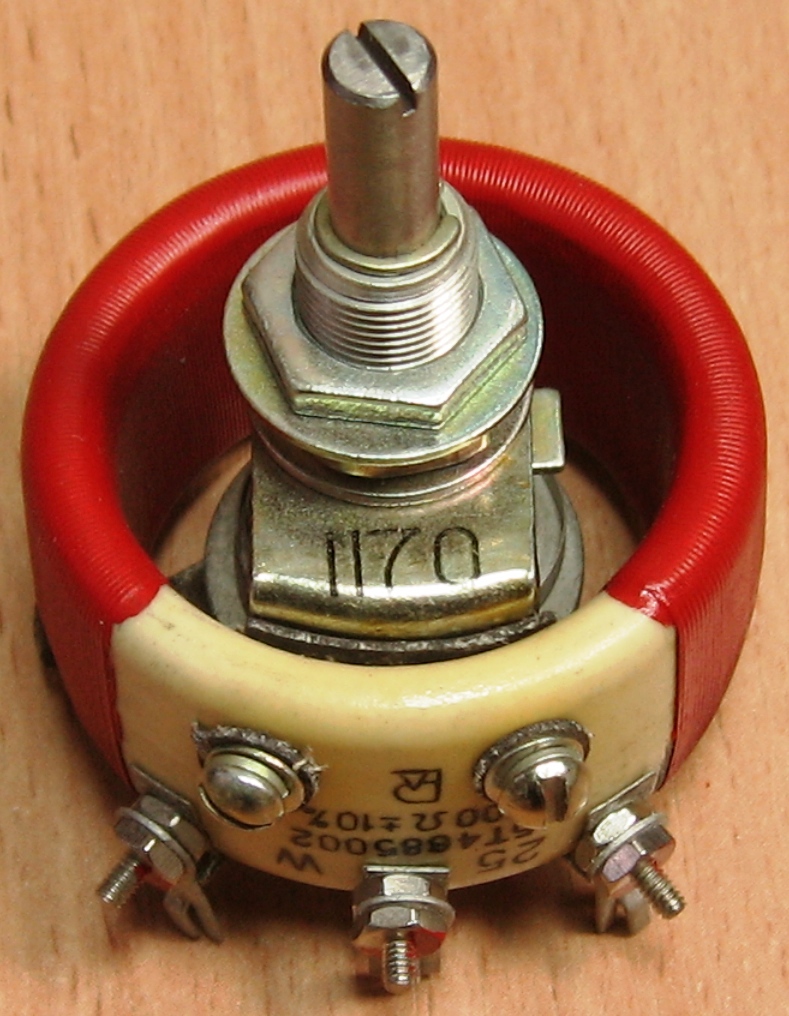

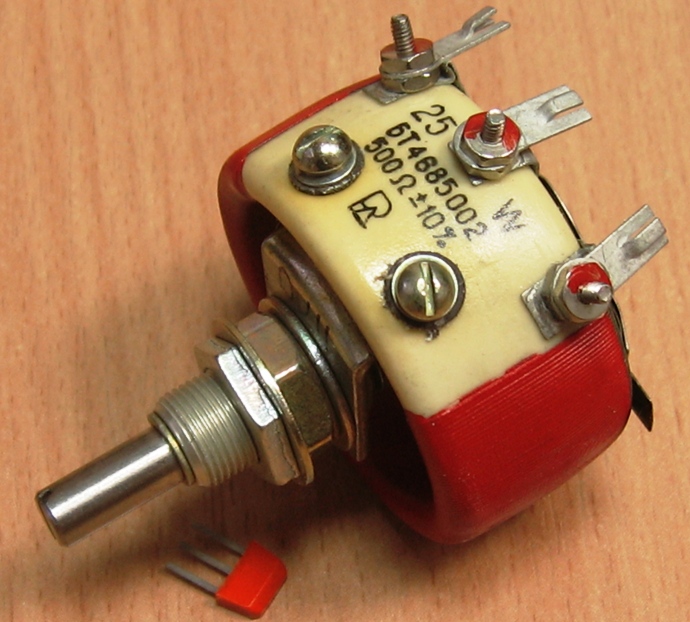

БТ4.685.002

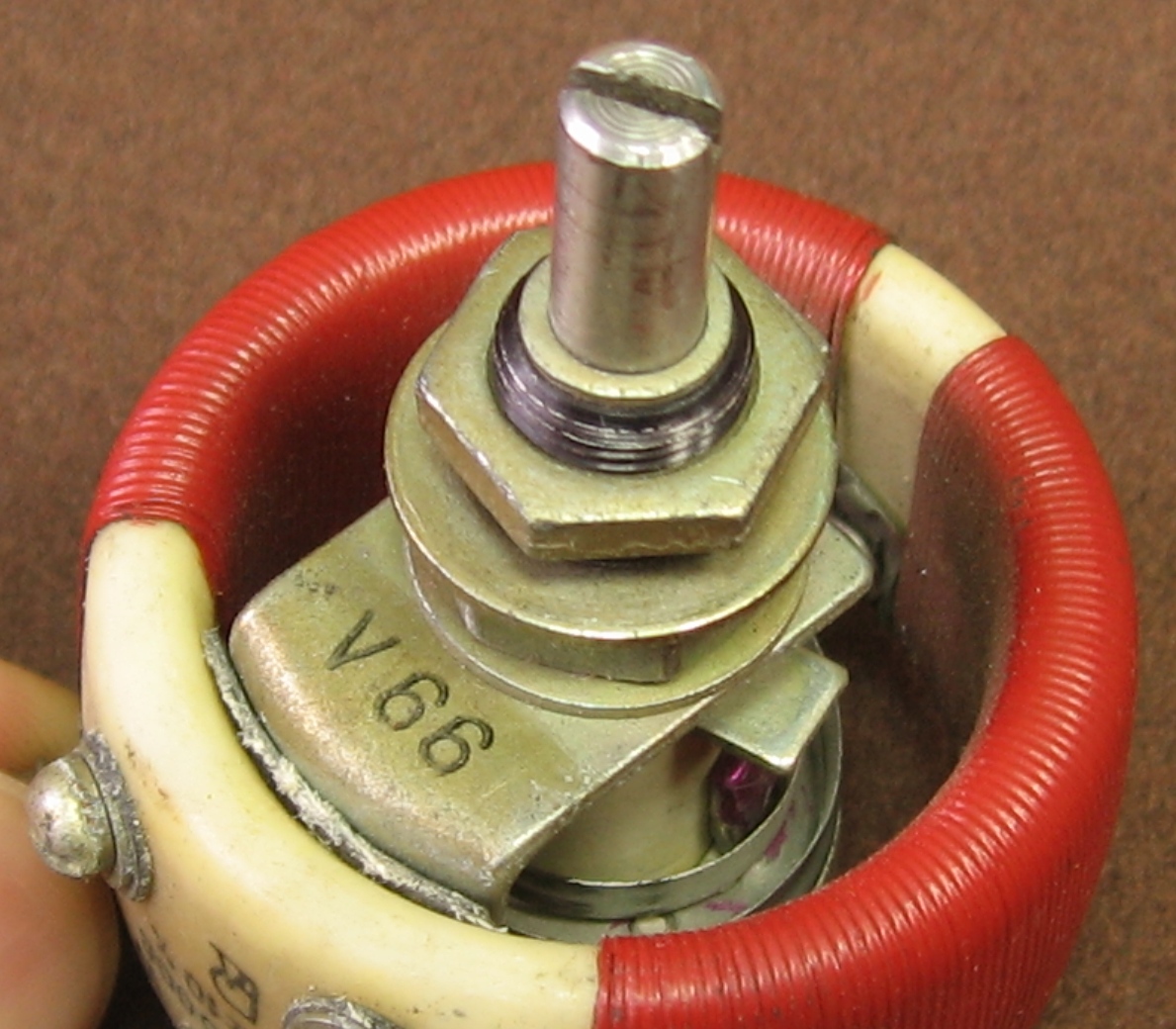

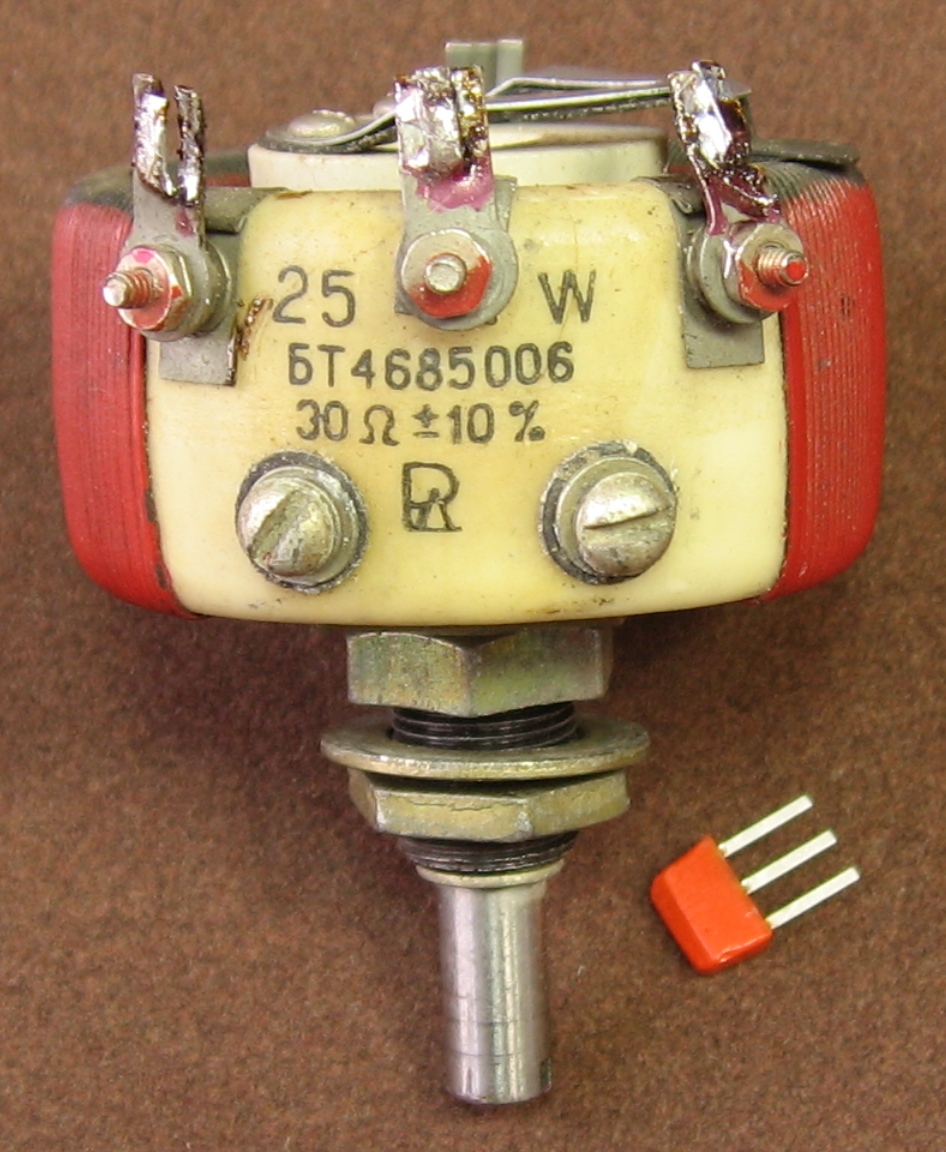

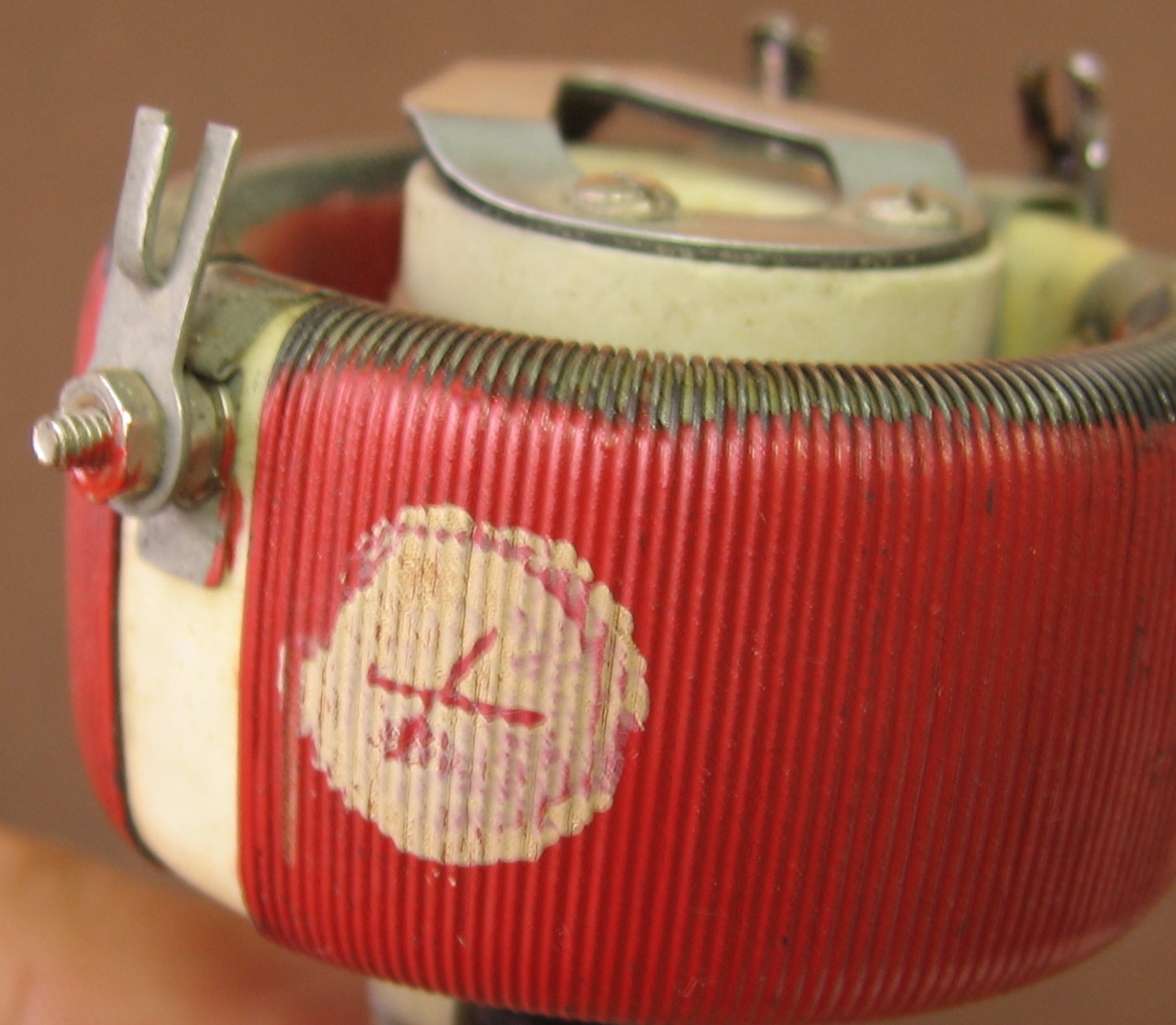

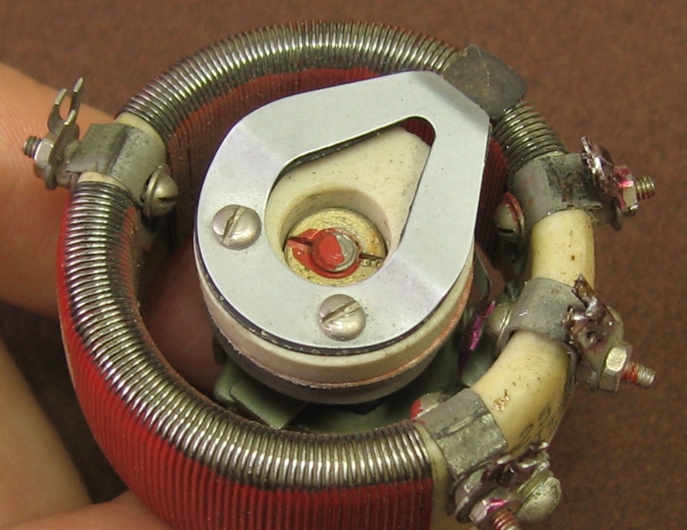

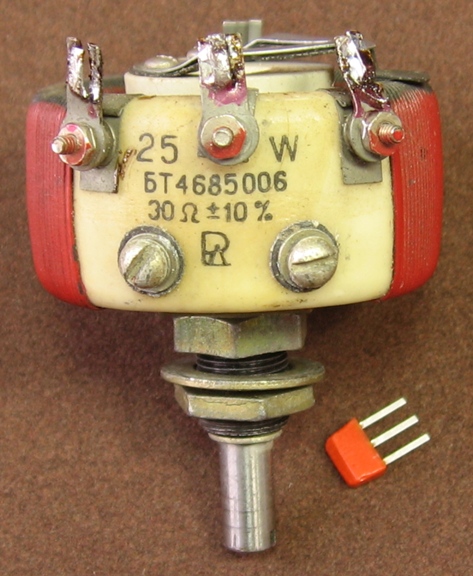

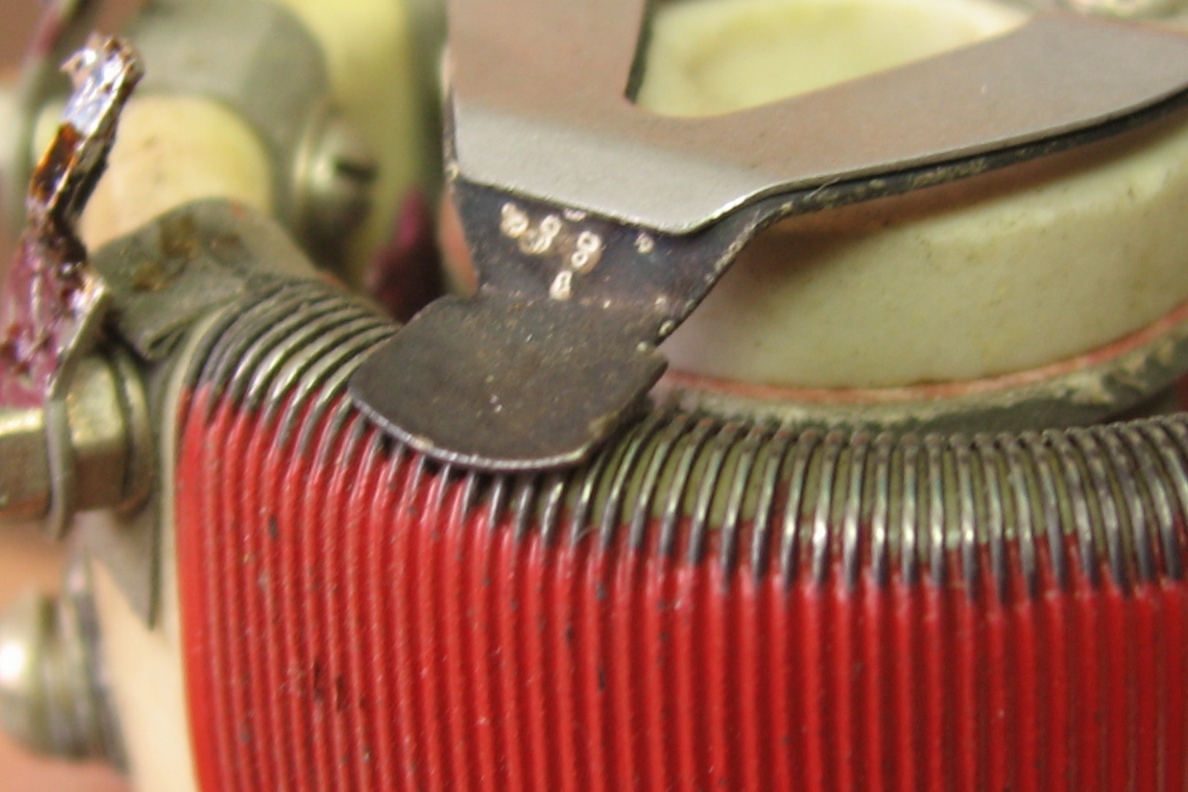

БТ4.685.006

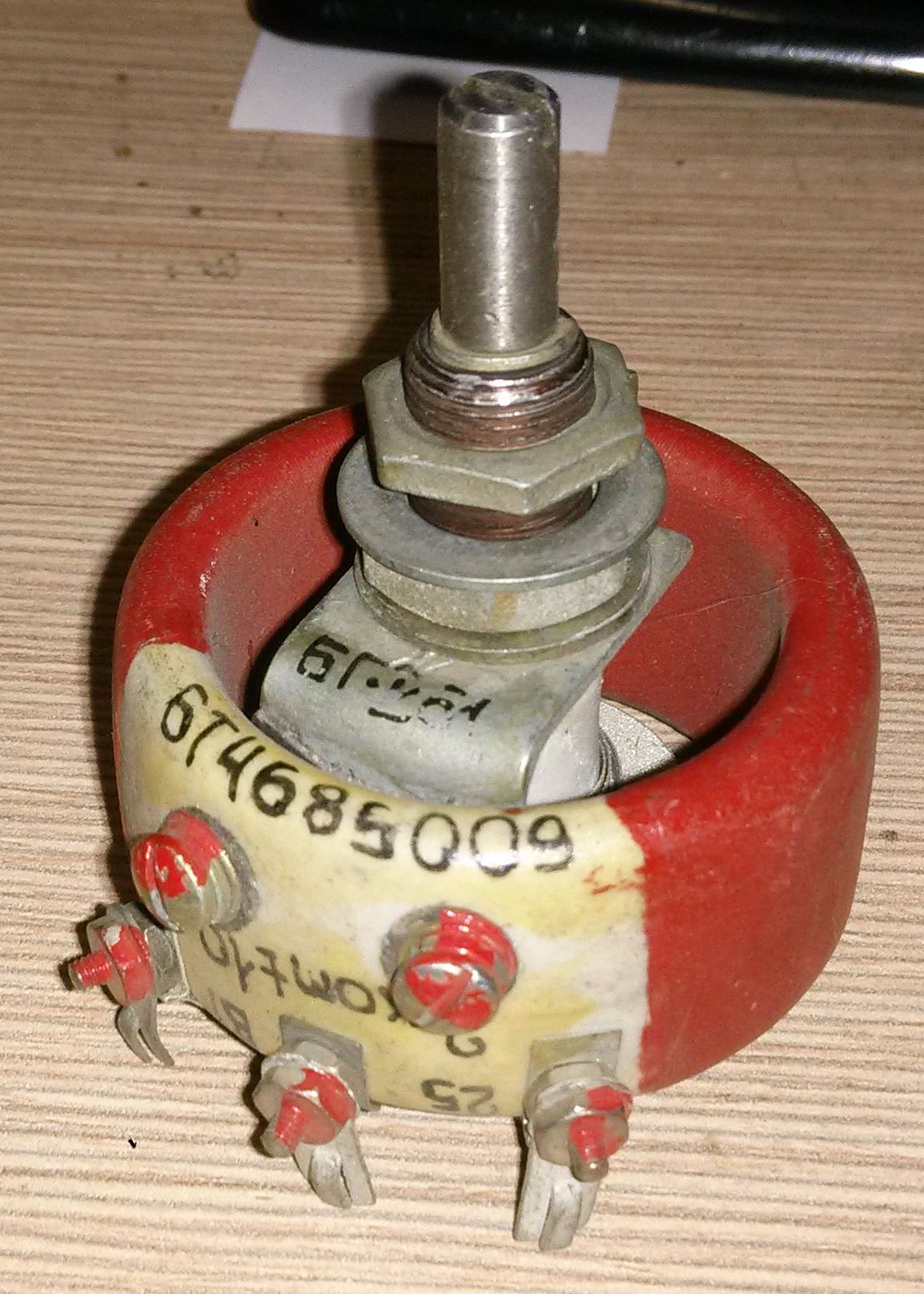

БТ4.685.009

Тоже весьма ранний образец, выпущенный на Марийском машиностроительном заводе...


(фото Александра Назаренко)

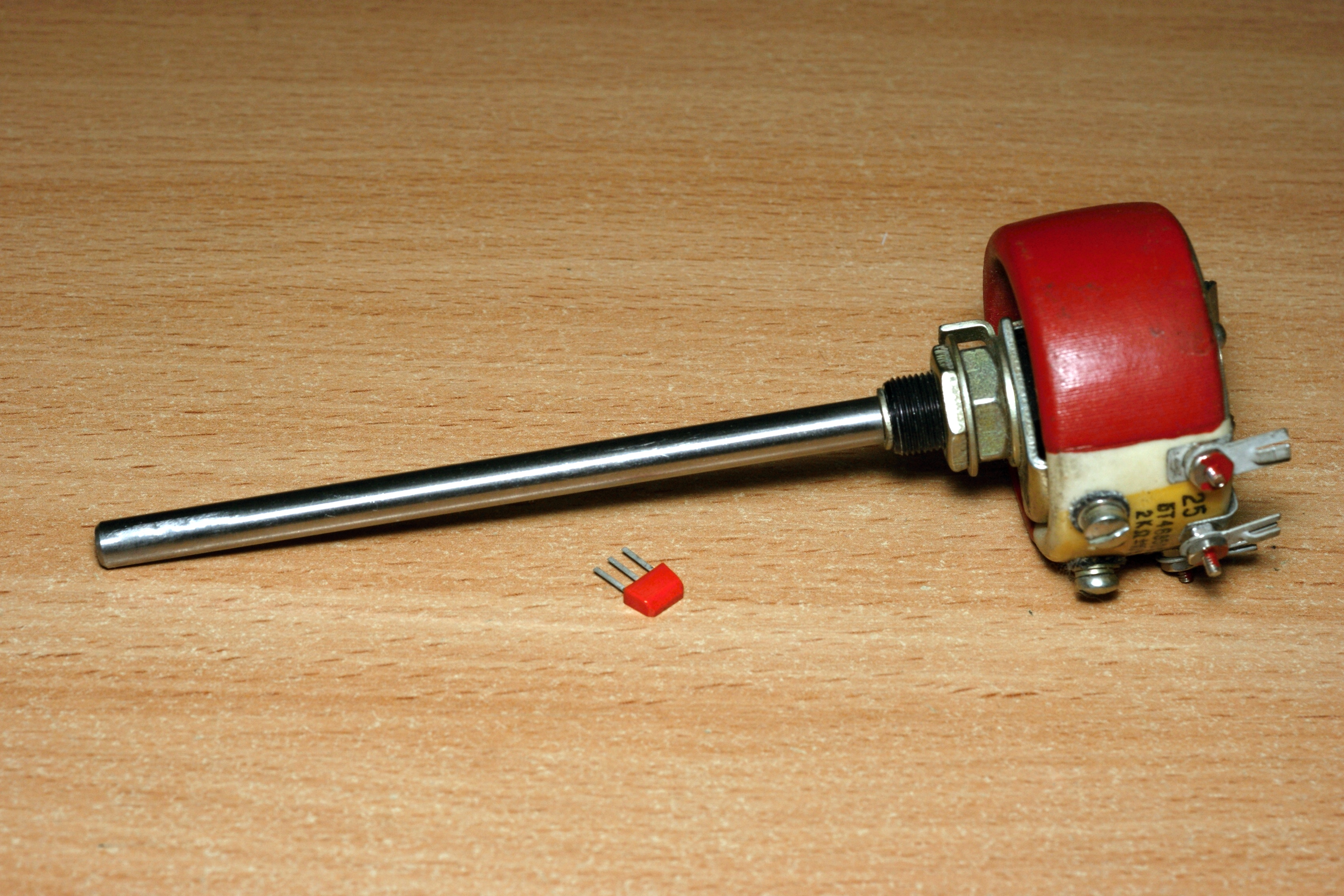

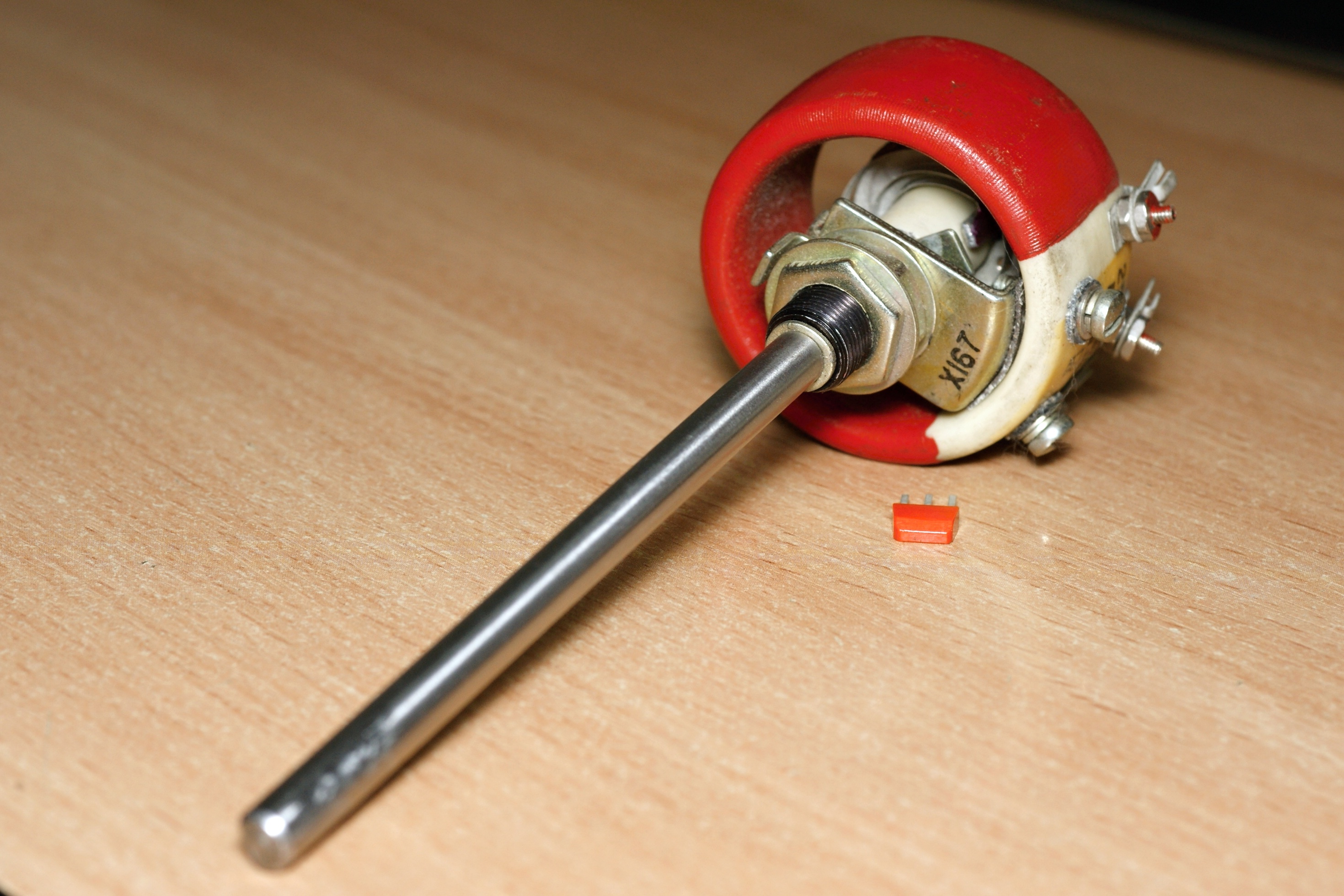

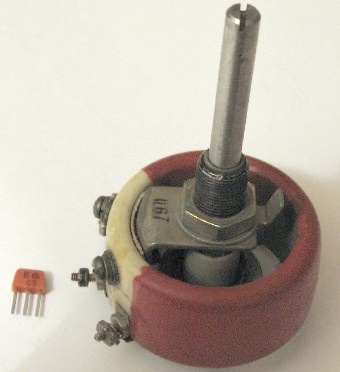

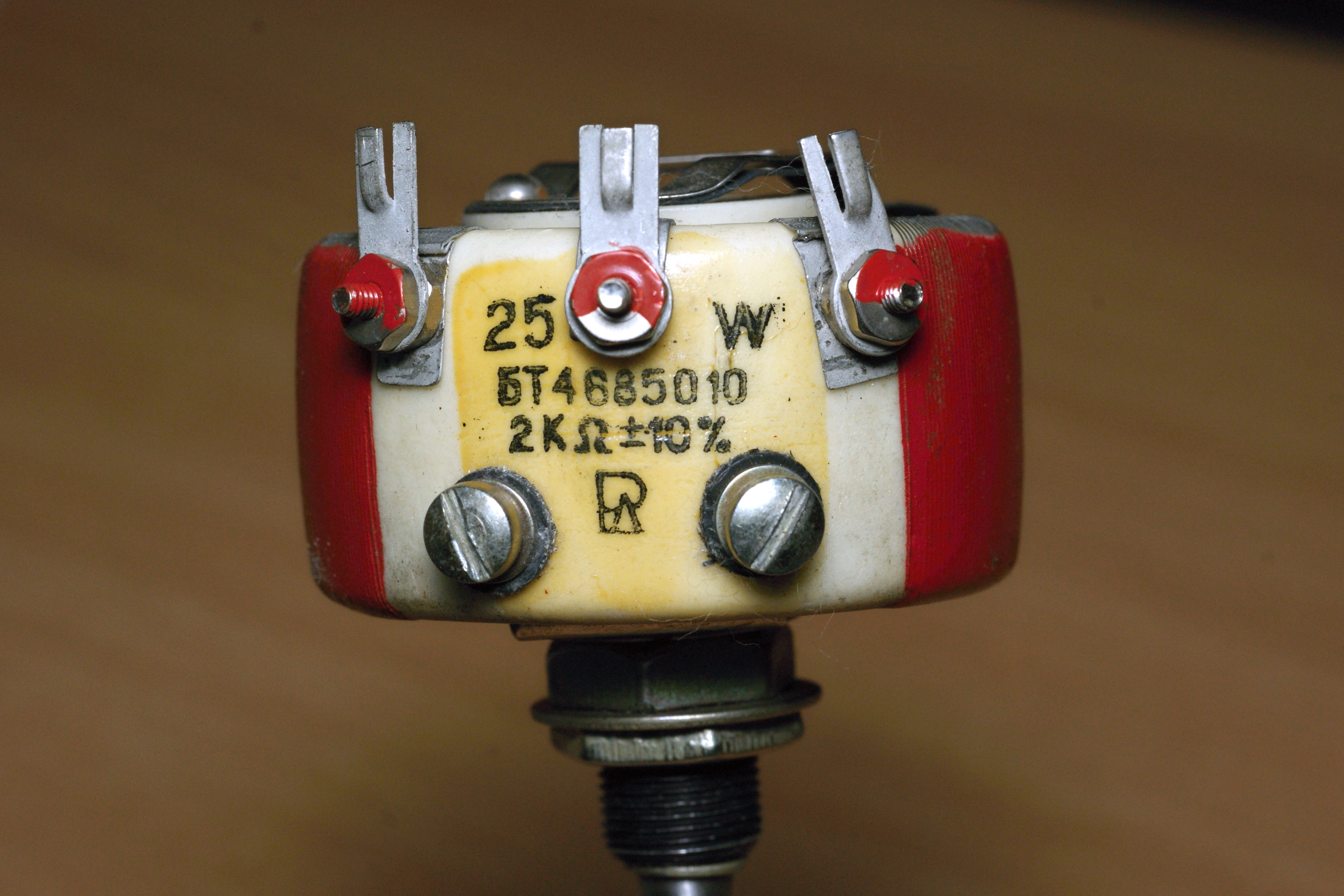

БТ4.685.010

Ещё один представитель этого семейства.

Примечателен он, конечно, своим эпическим валом. Его длина составляет 115 мм, что является абсолютным рекордом среди всех известных мне переменных резисторов!

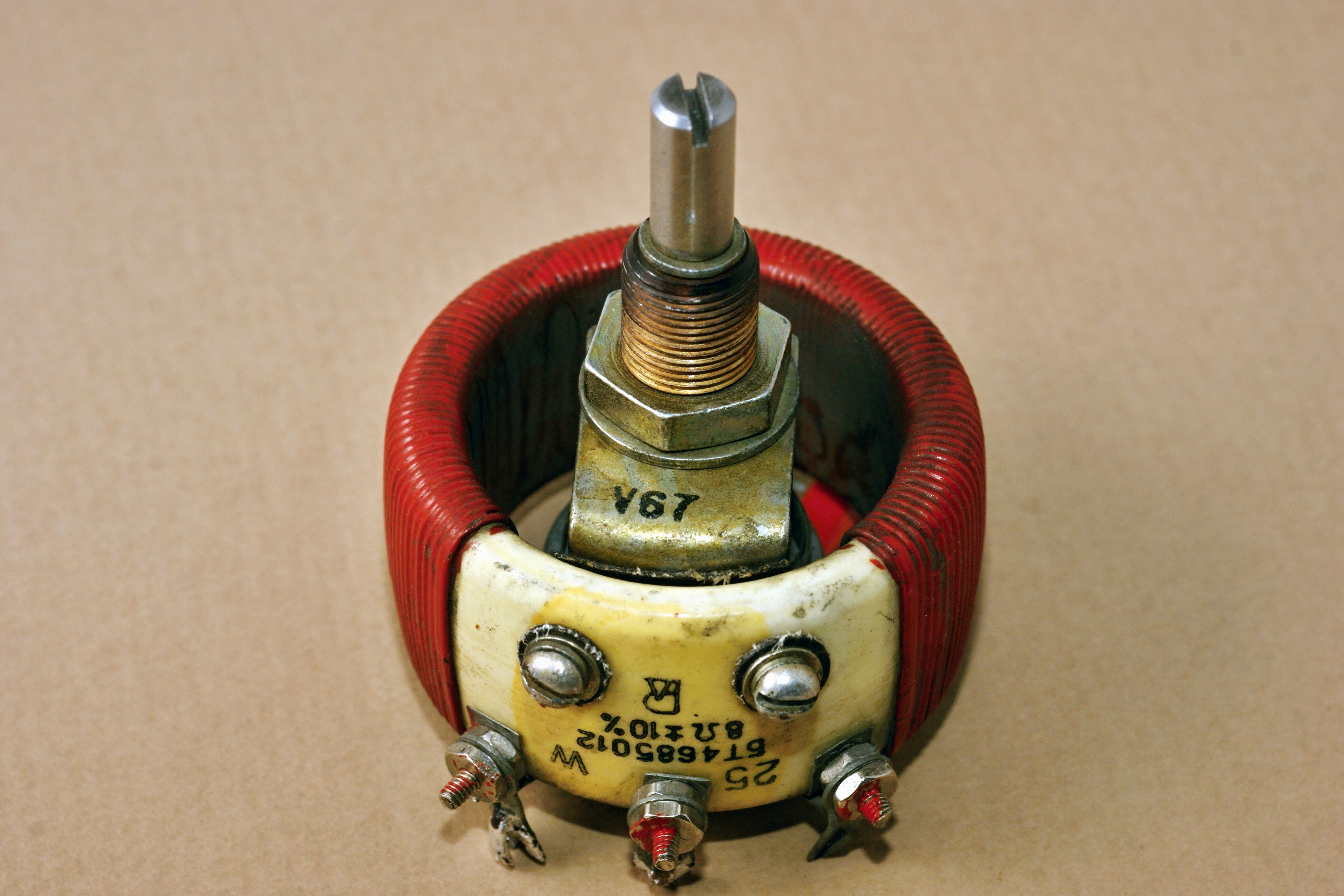

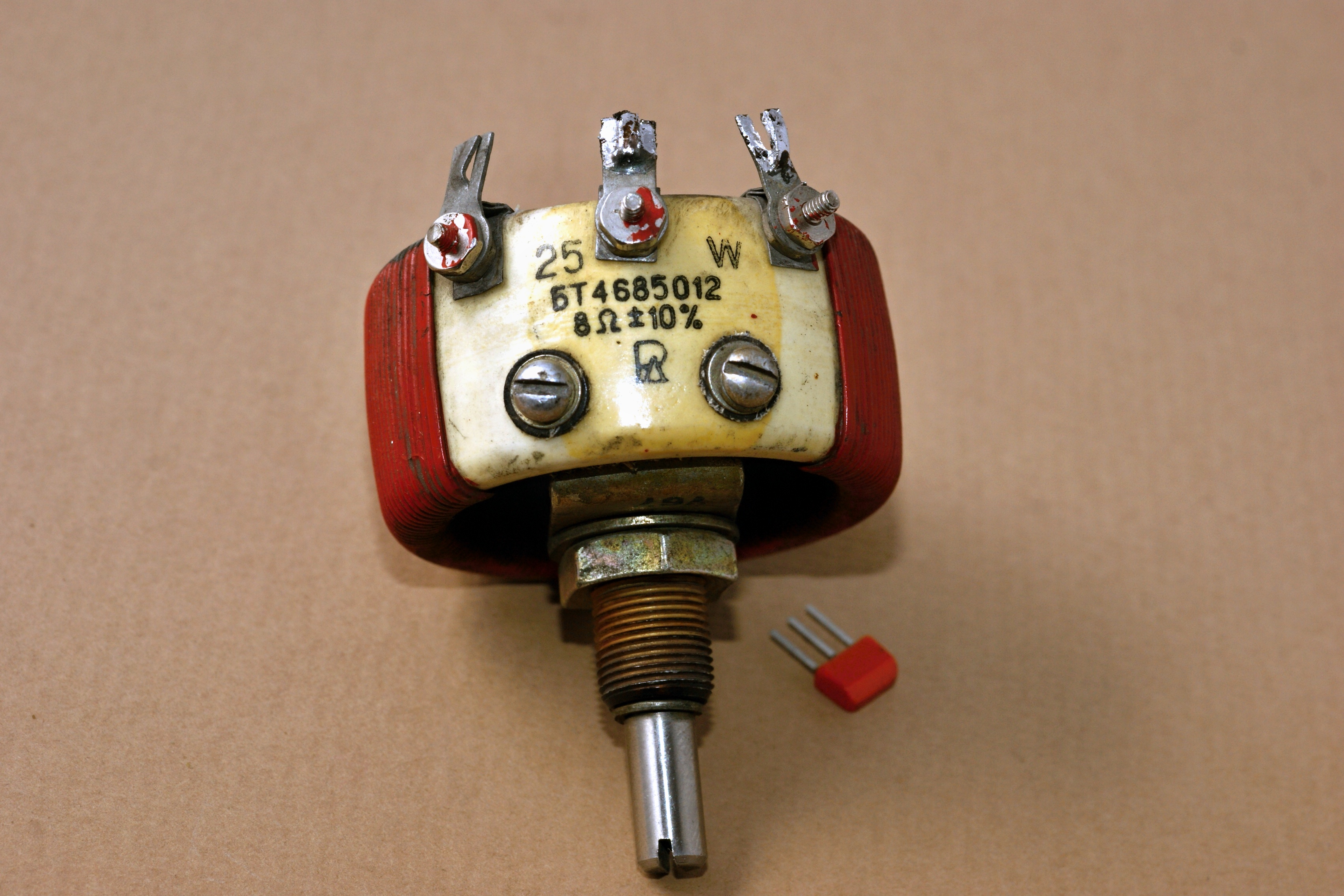

БТ4.685.012

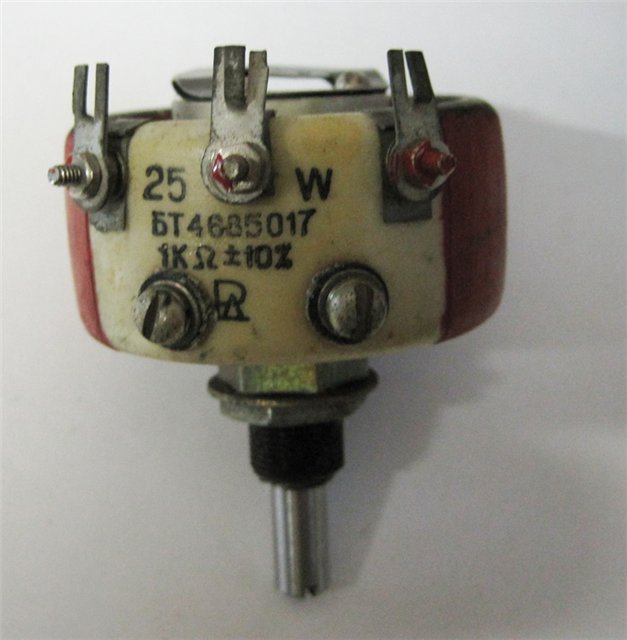

БТ4.685.017


(фото с форума Вторичные драгоценные металлы)

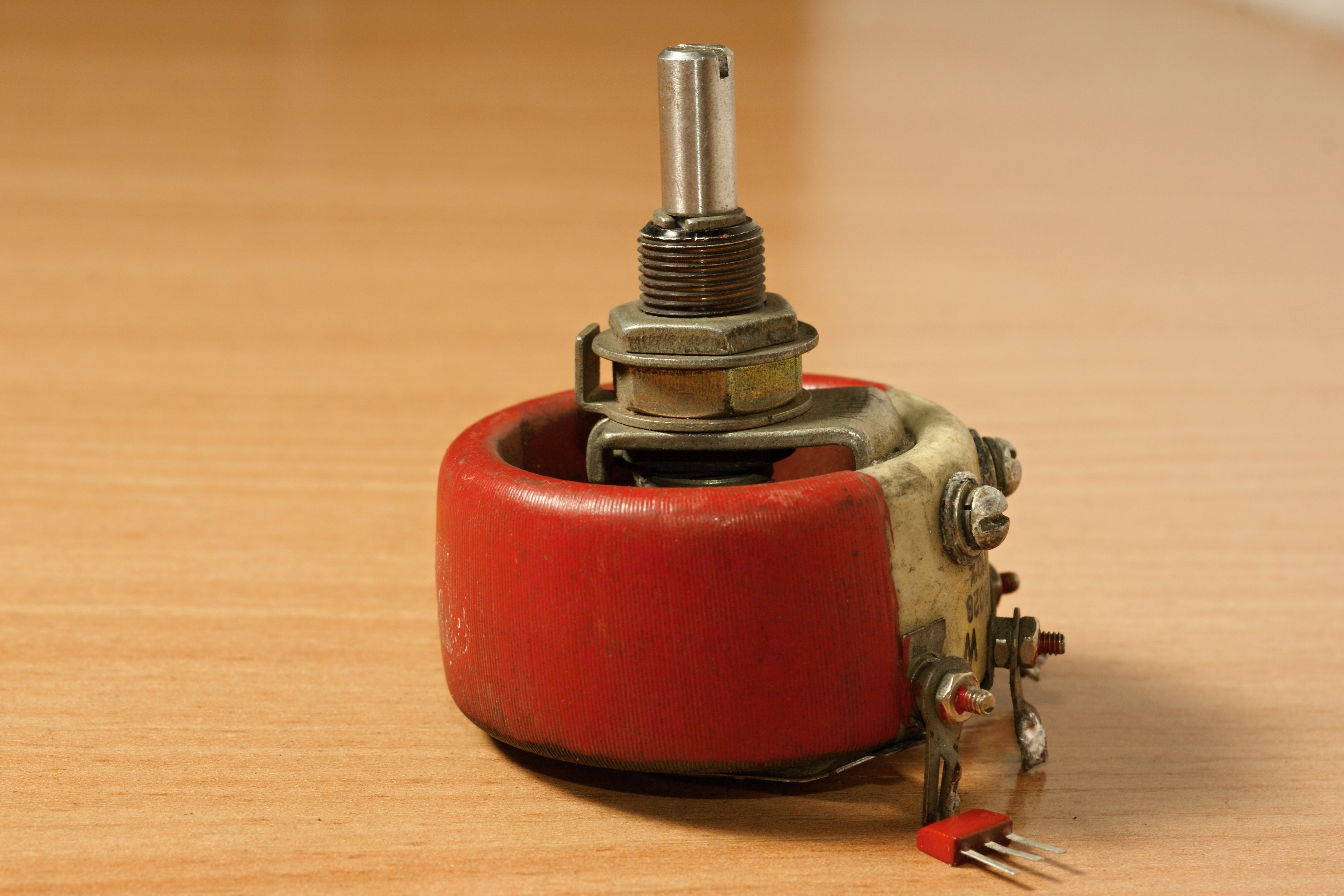

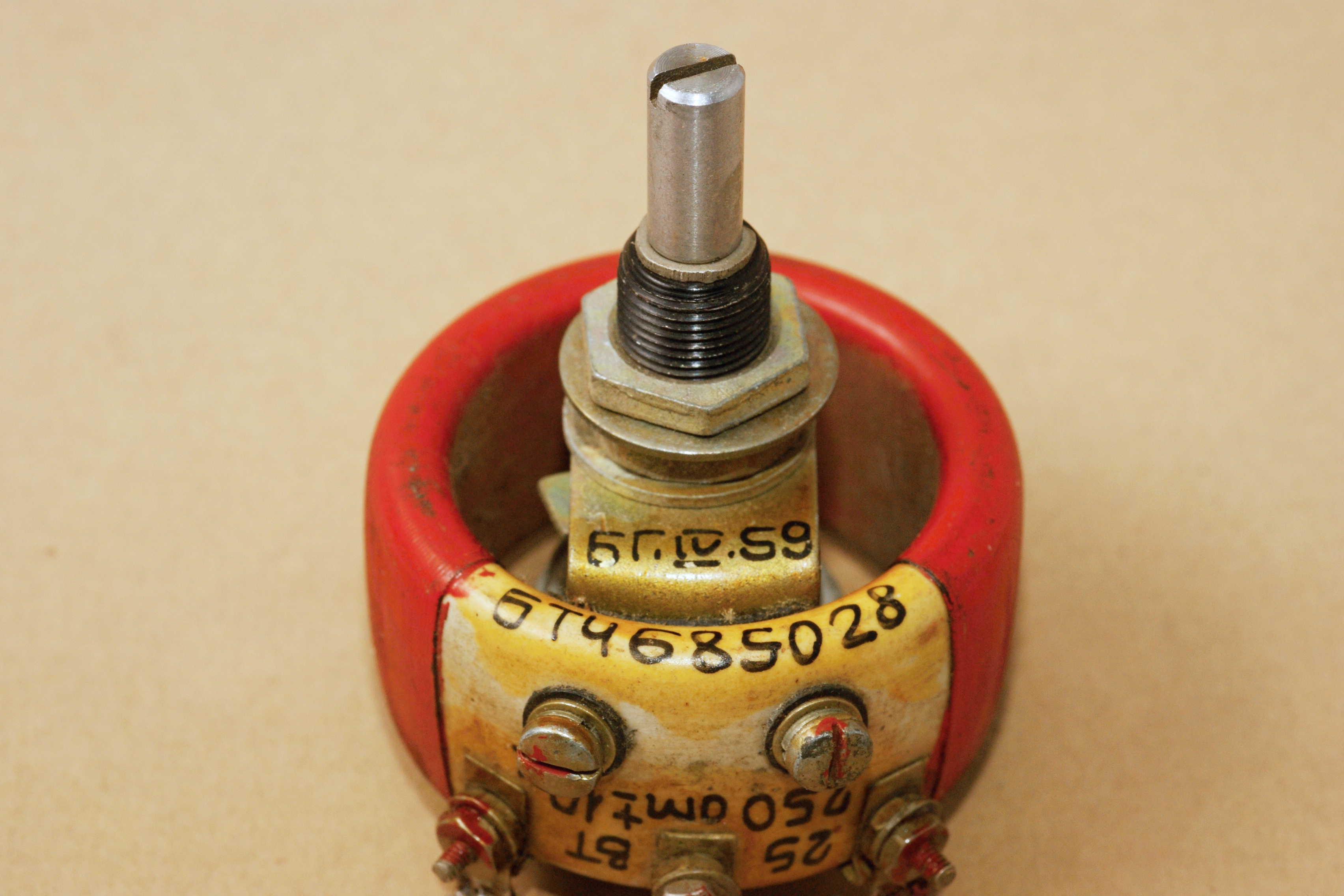

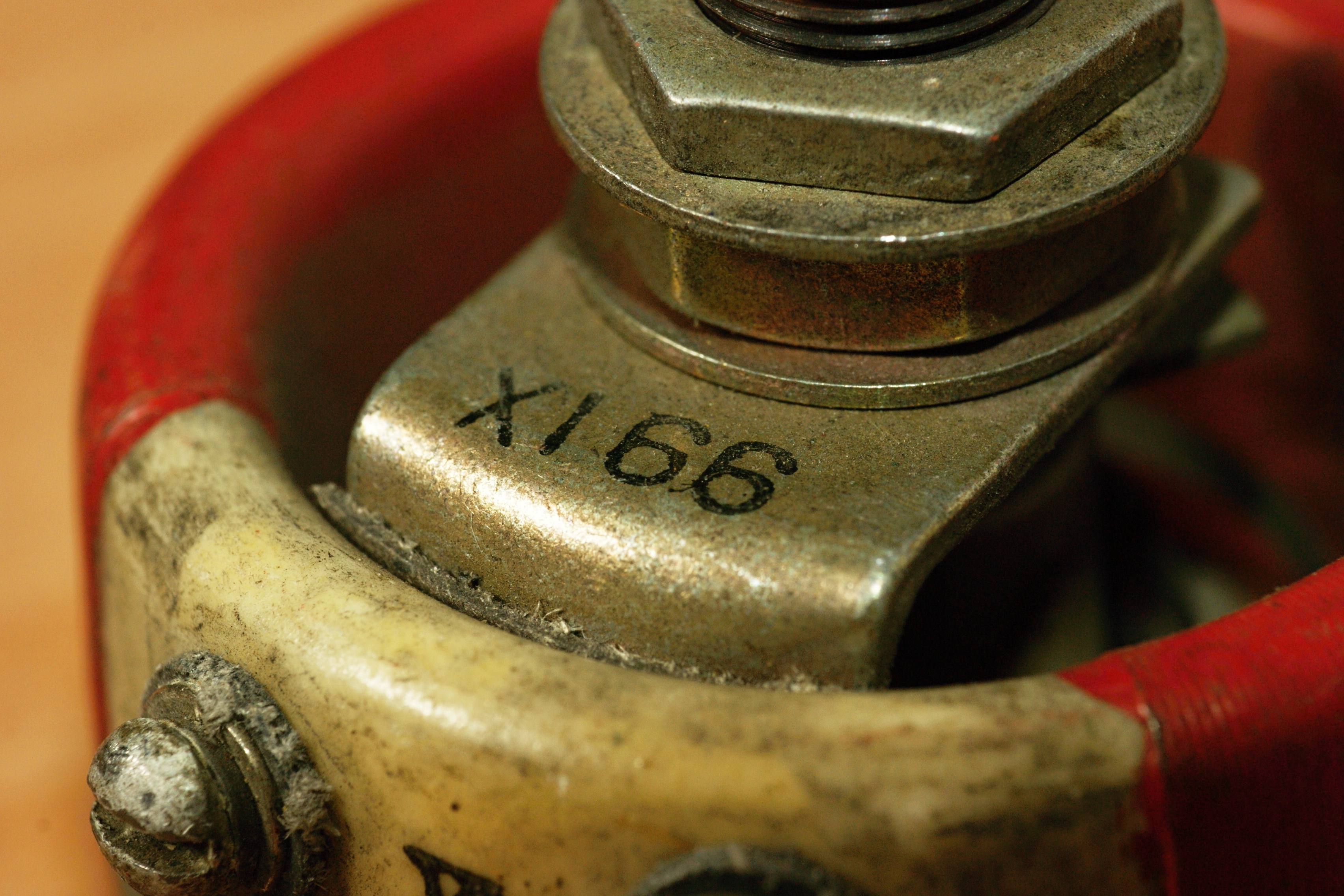

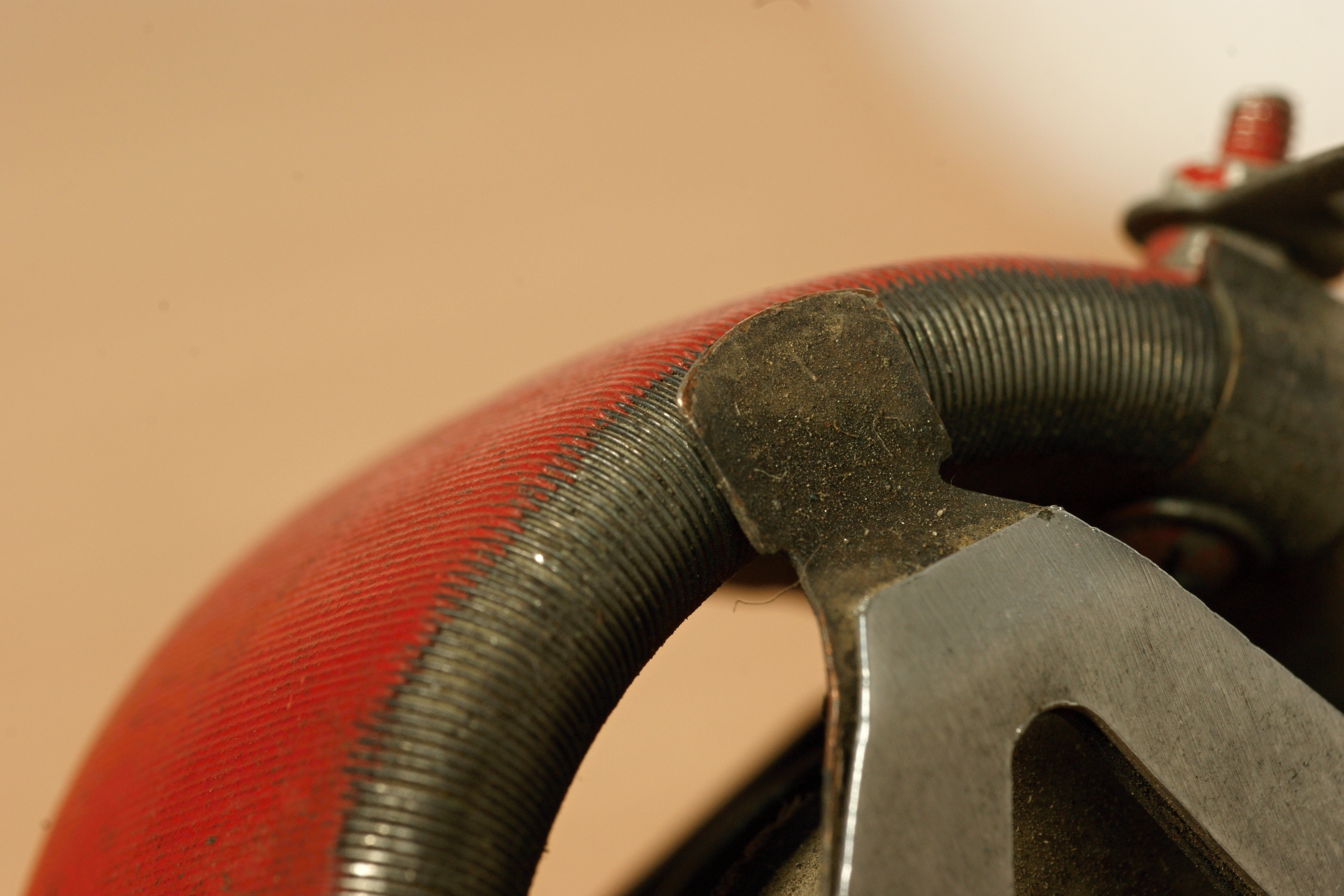

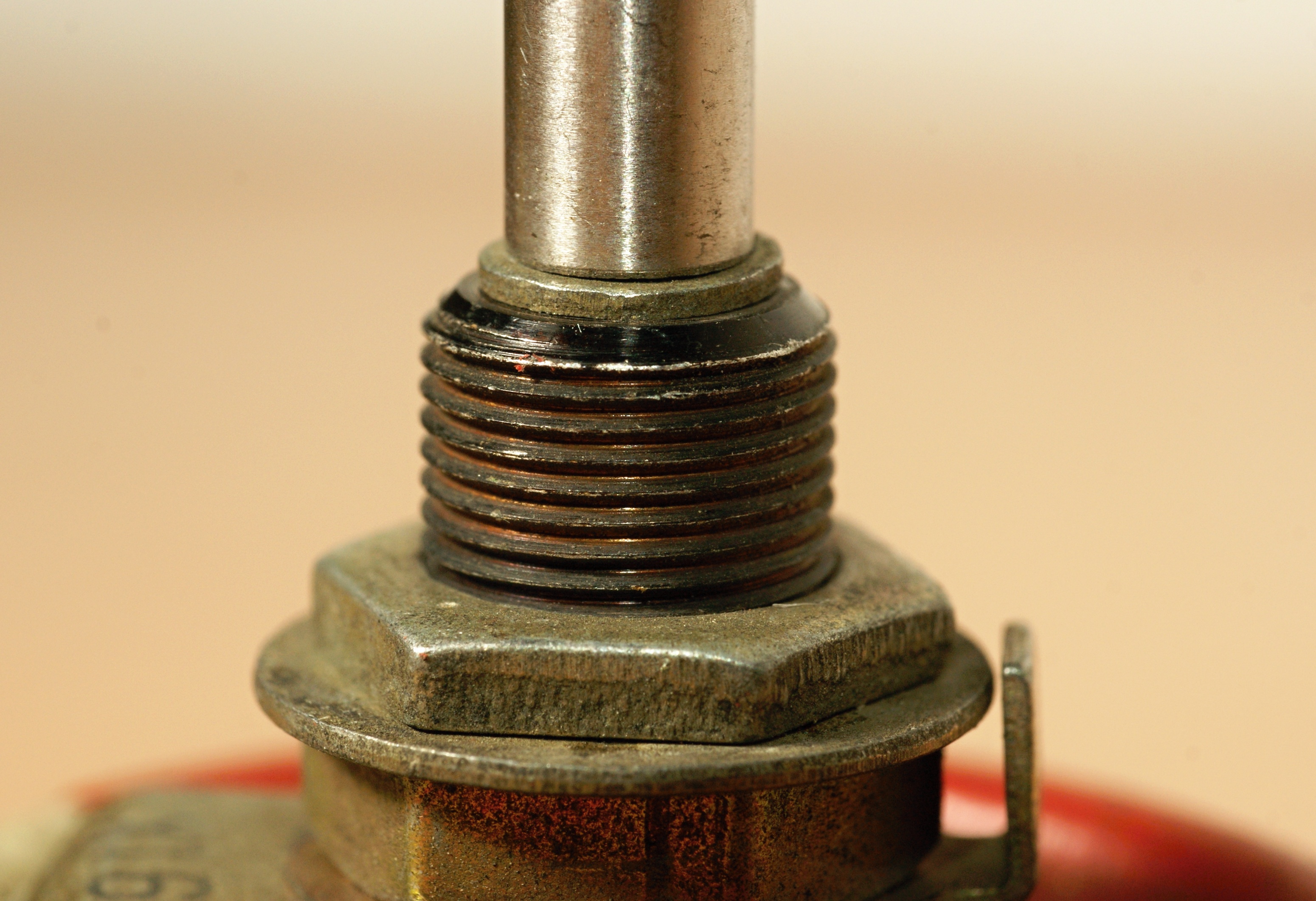

БТ4.685.028

Этот резистор перехватил пальму первенства у БТ4.685.000 - 1959 год, однако! Выпущен он на ММЗ, и маркировка, как у всех ранних, сделана от руки.

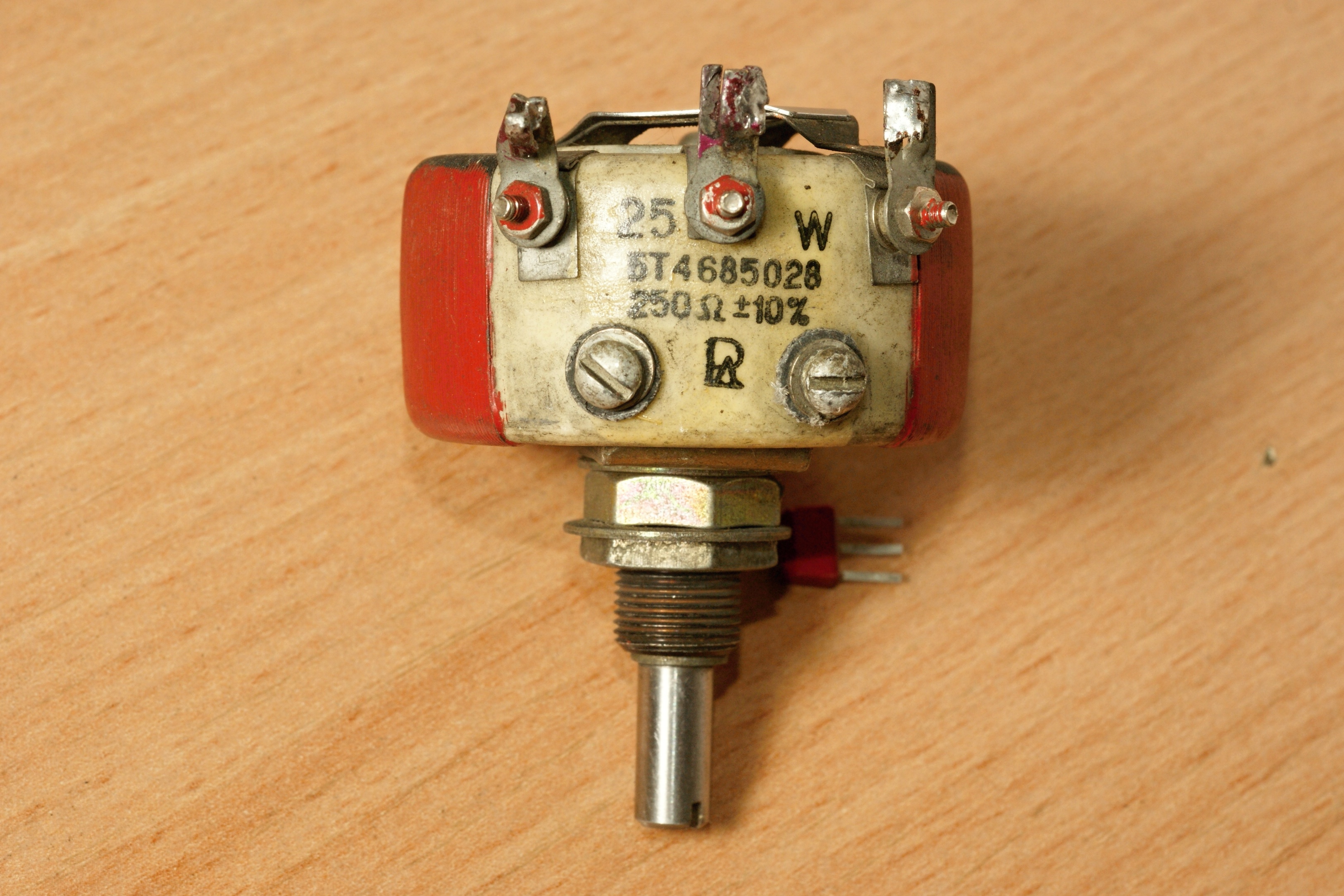

Разумеется, встречаются и более поздние экземпляры:

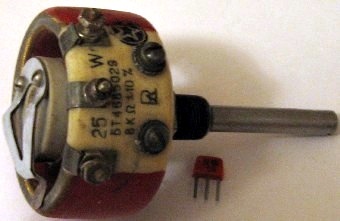

БТ4.685.029

Полная маркировка - 25 W, БТ4.685.029 (это номер ТУ), 8кΩ+10%.

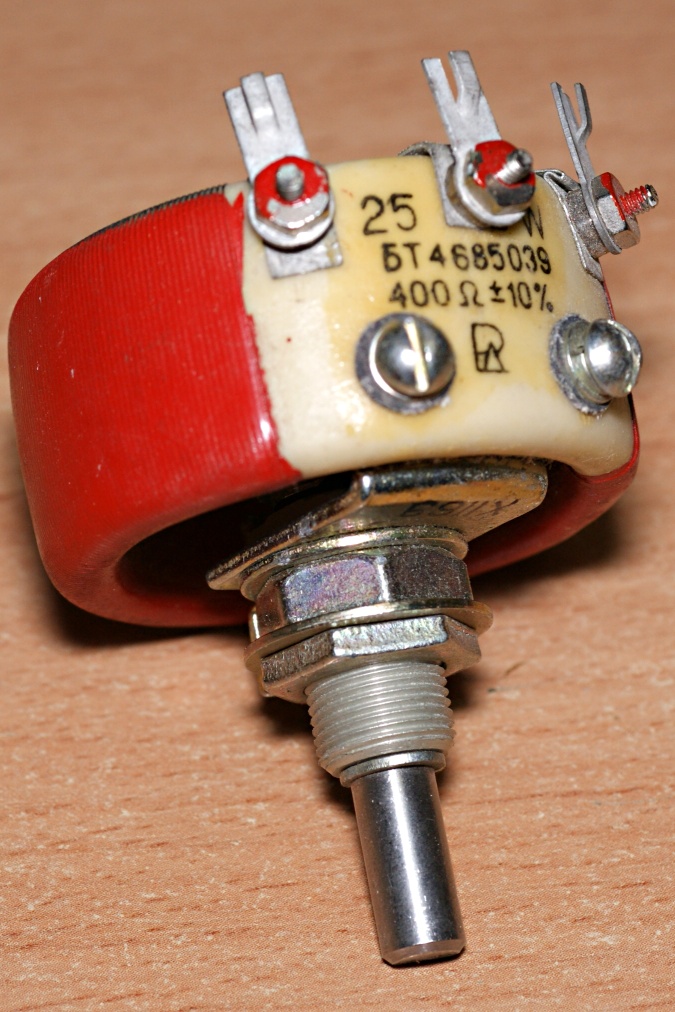

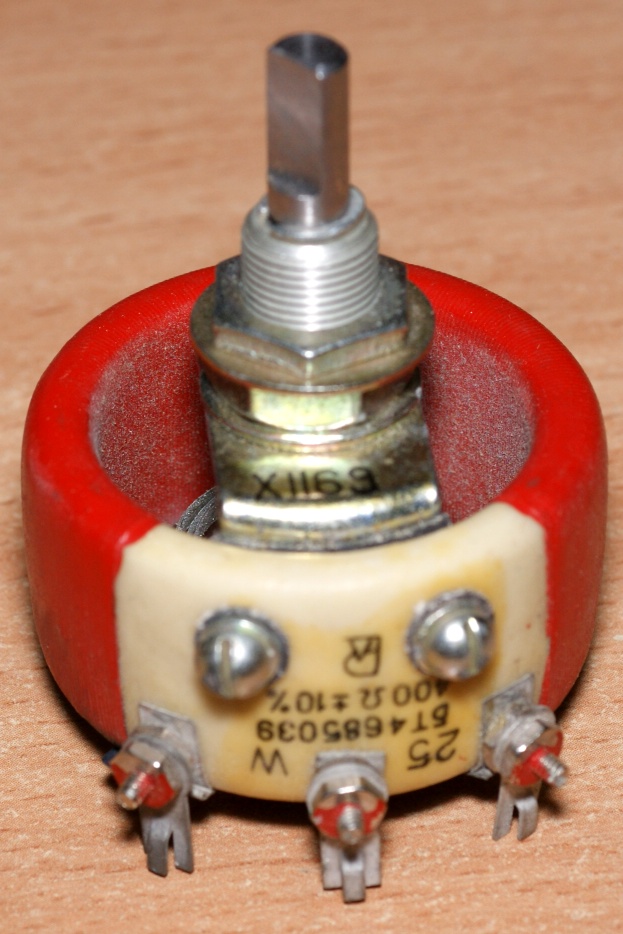

БТ4.685.039


(фото Валерия aka собиральщик)

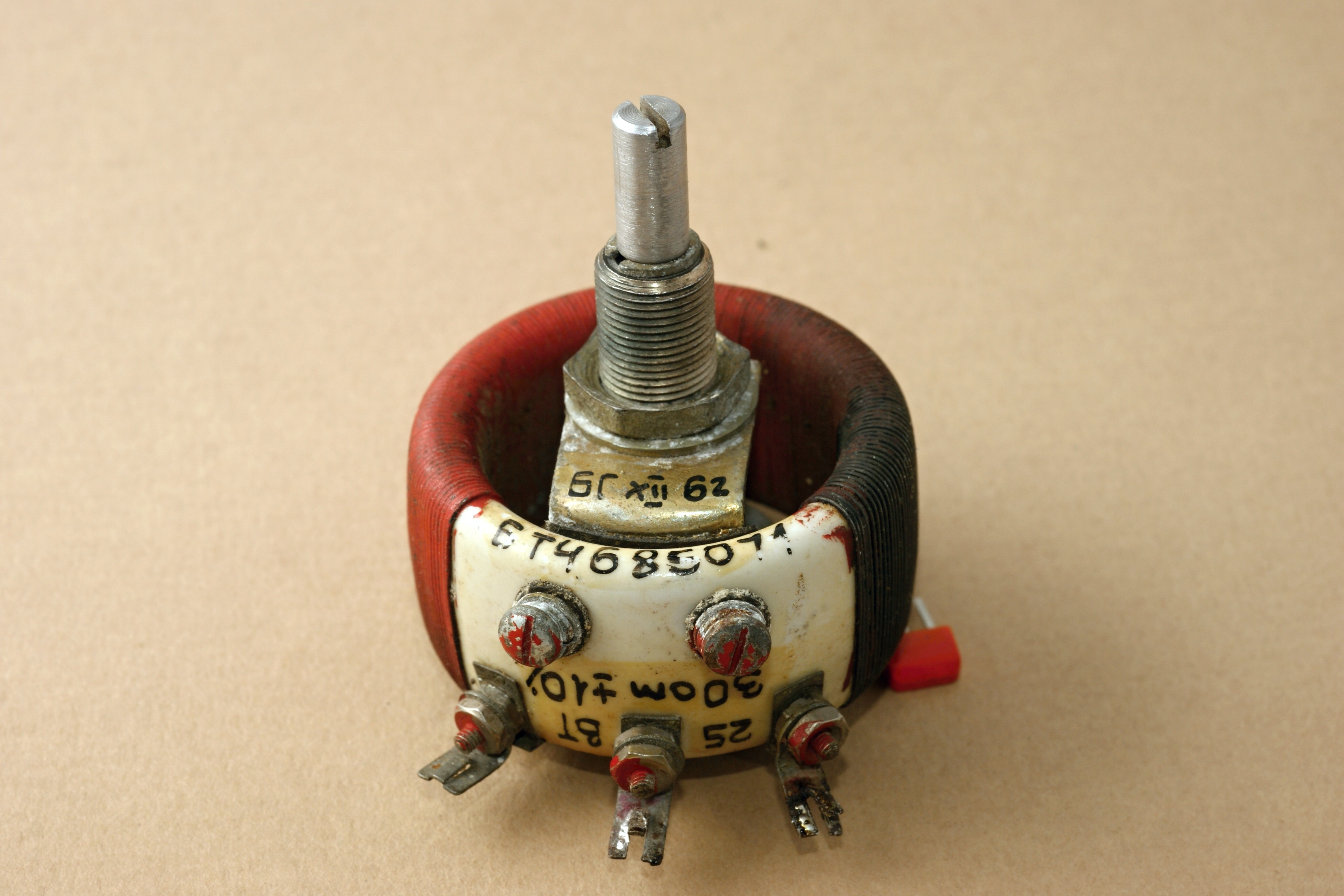

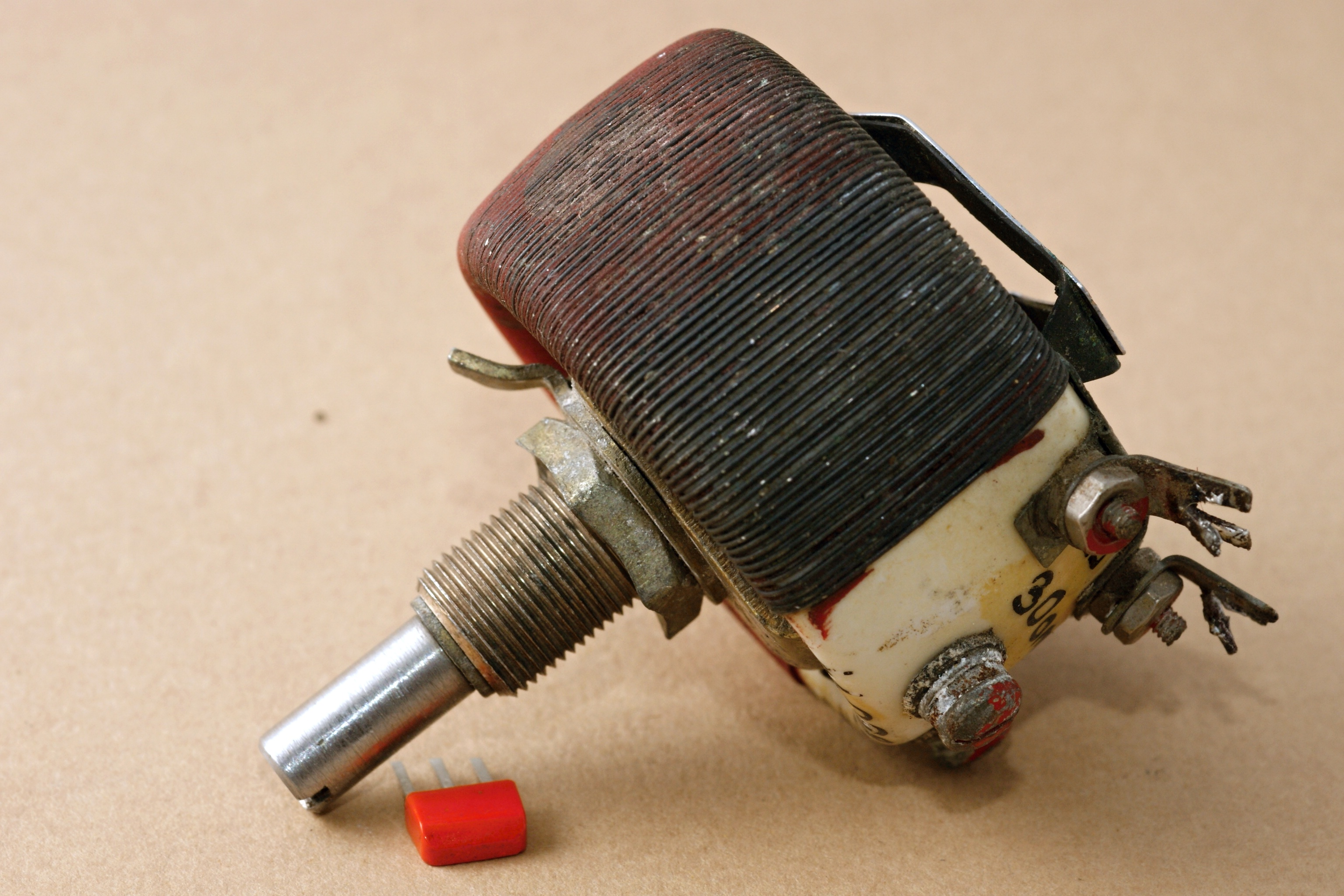

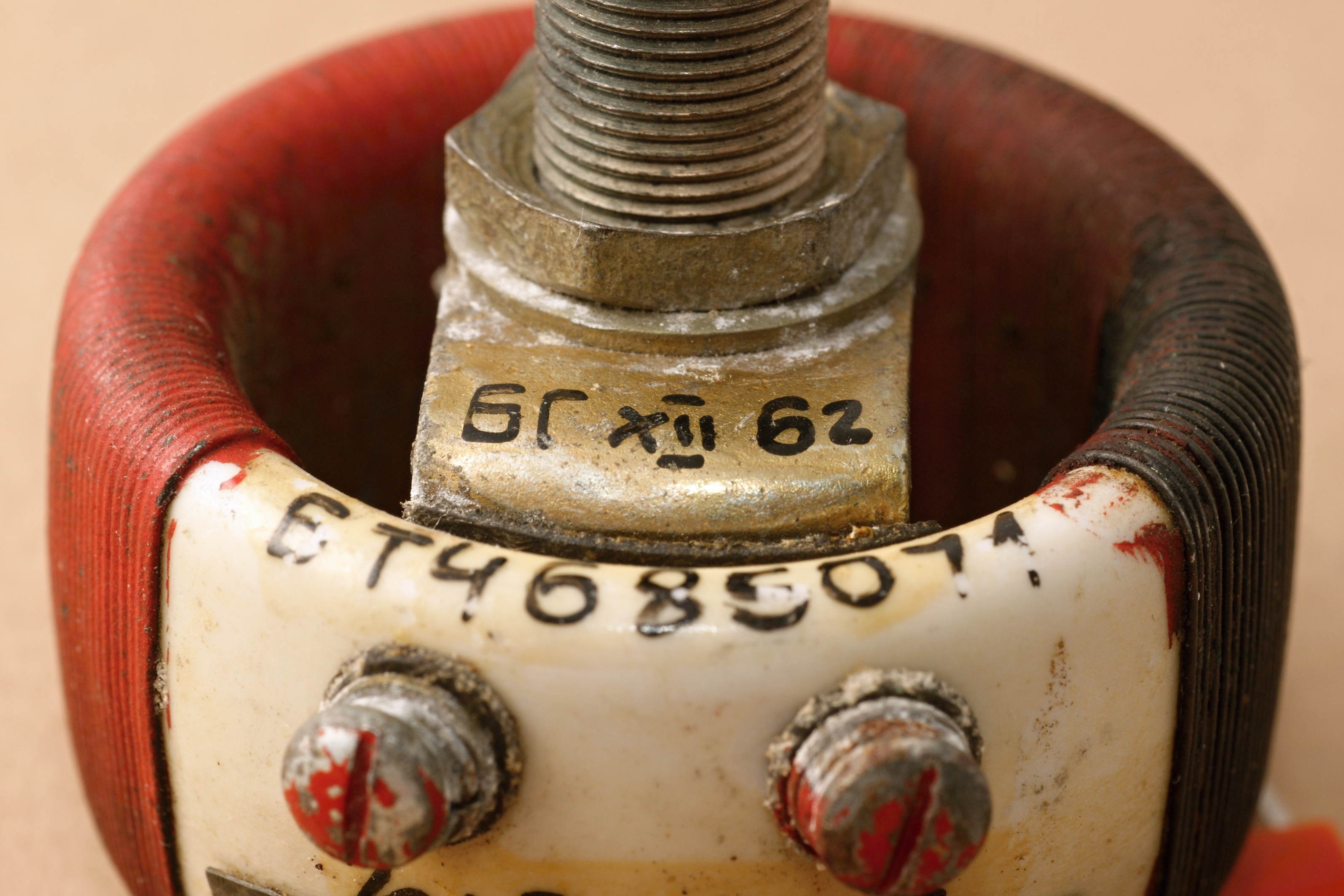

БТ4.685.071

Резистор из довольно ранних; выпущен он на ММЗ, и маркировка, как у всех ранних, сделана от руки.

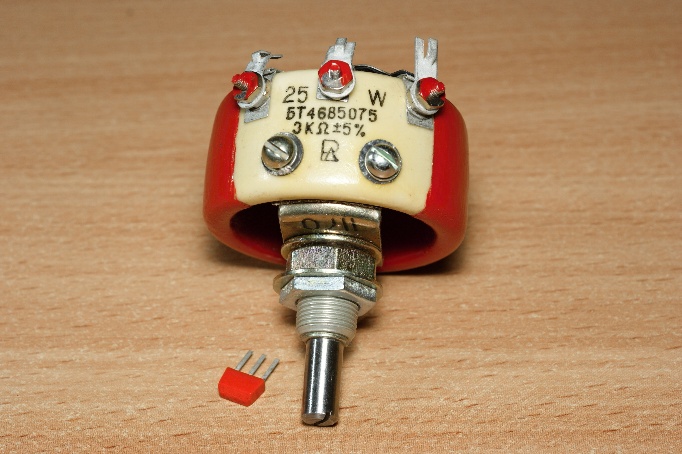

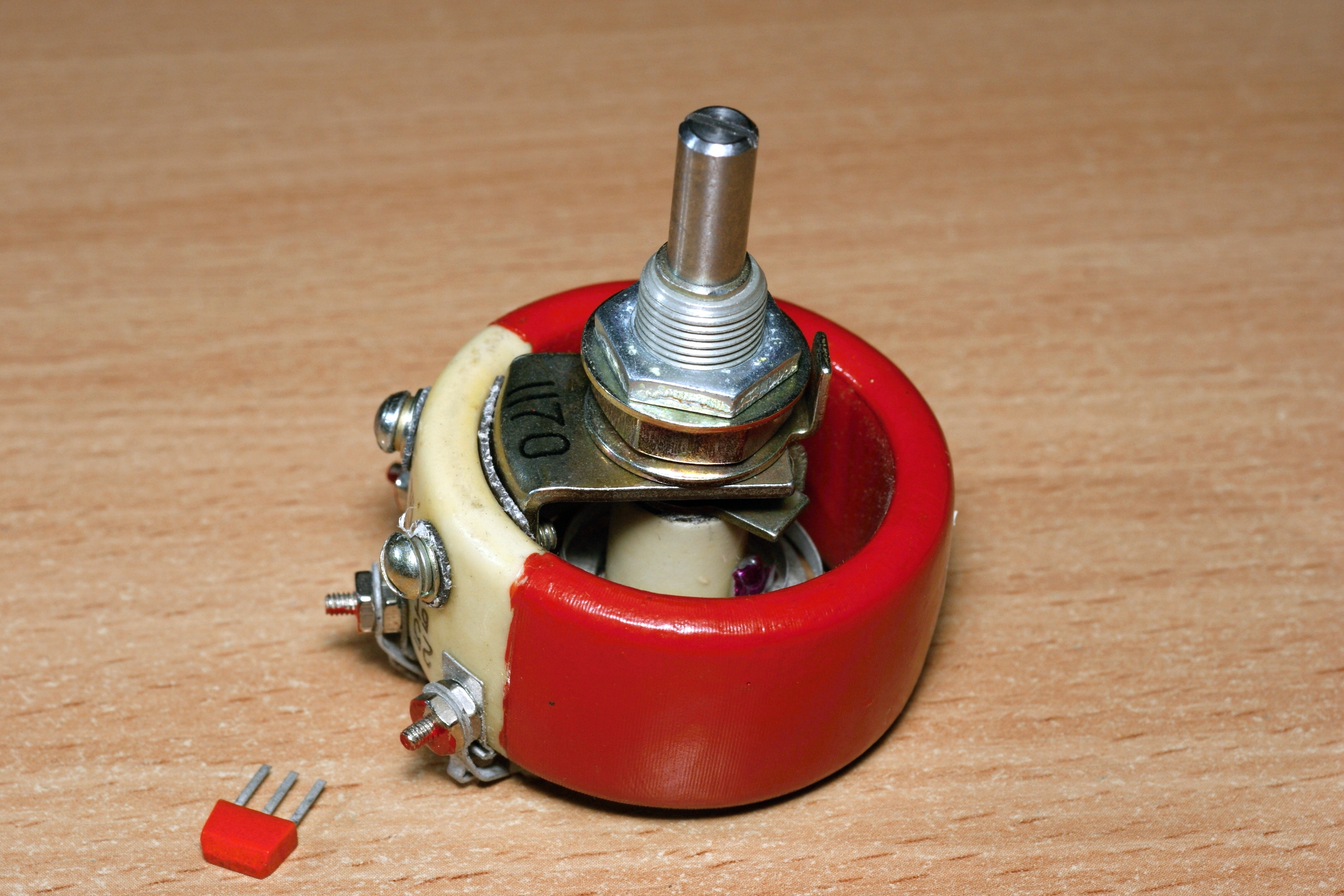

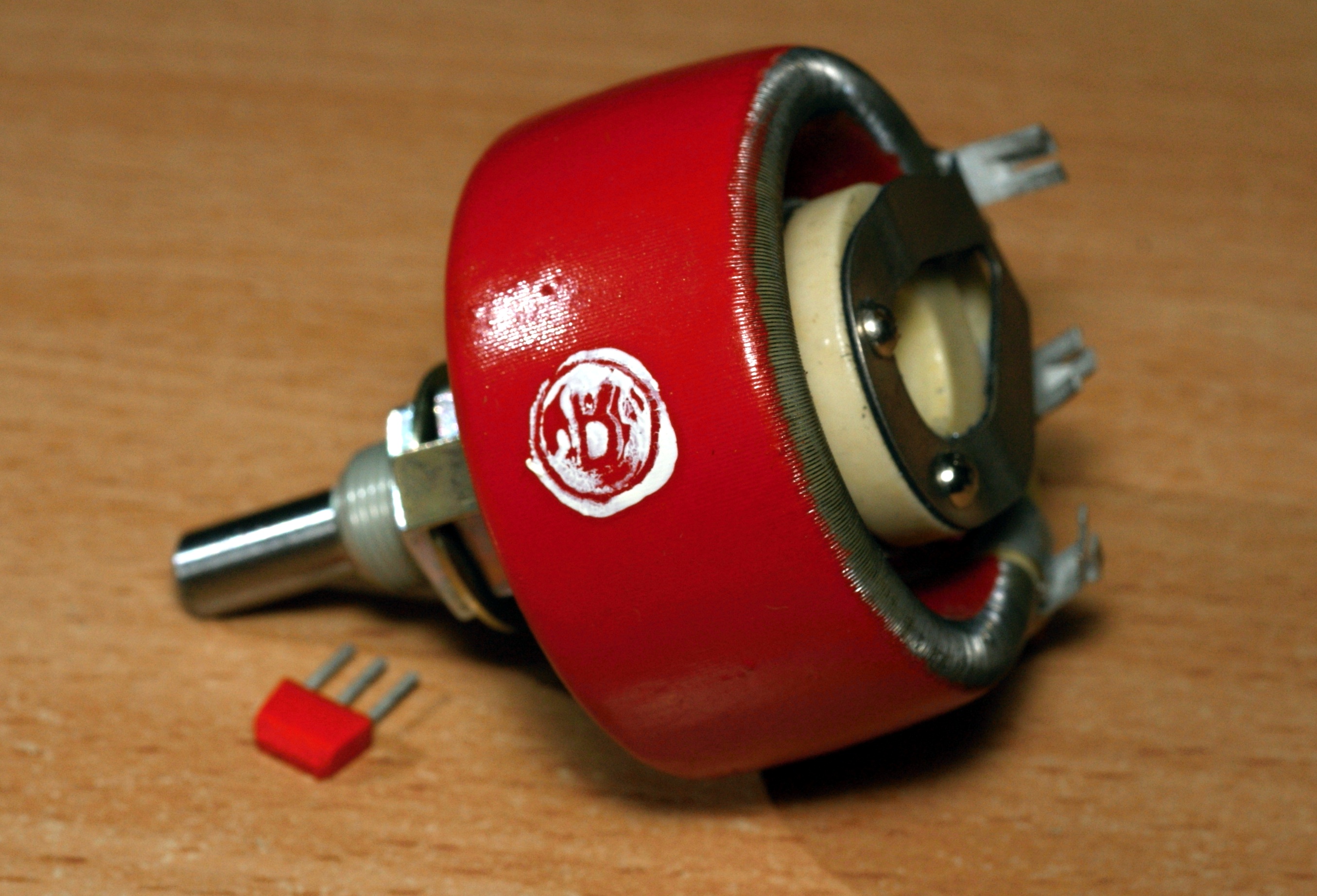

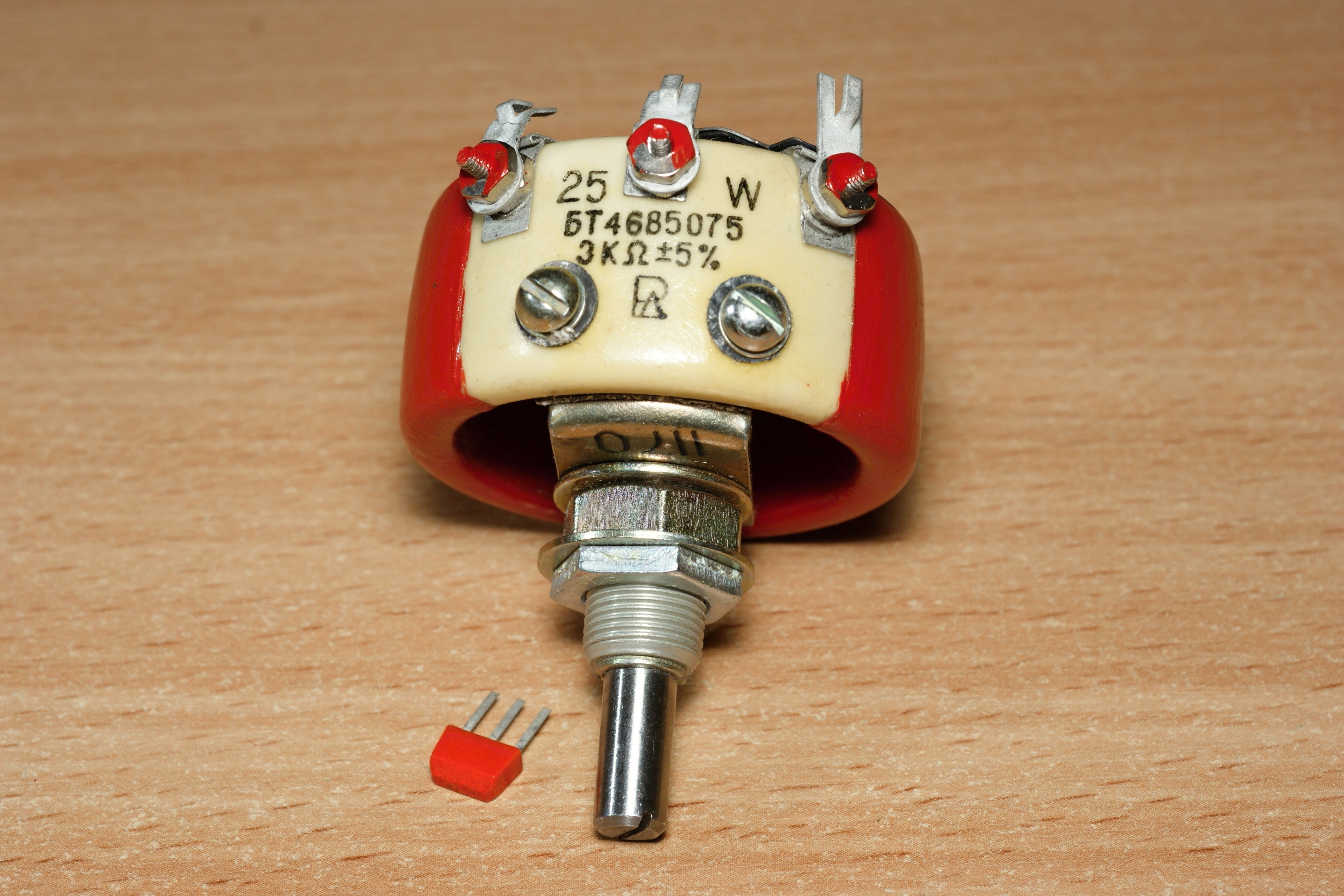

БТ4.685.075

Ещё один подобный резистор. Пока я не понимаю, чем он отличается от других...

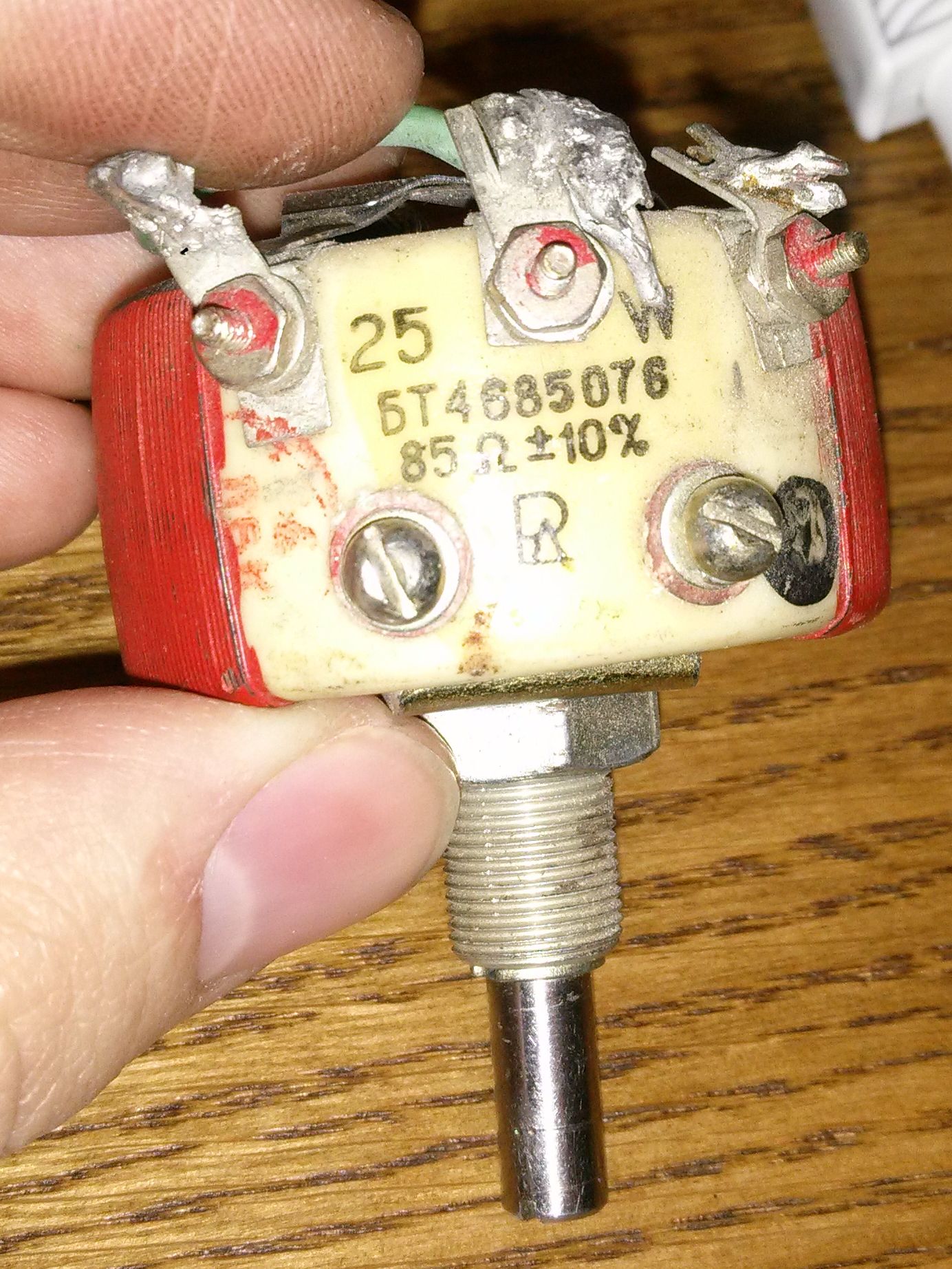

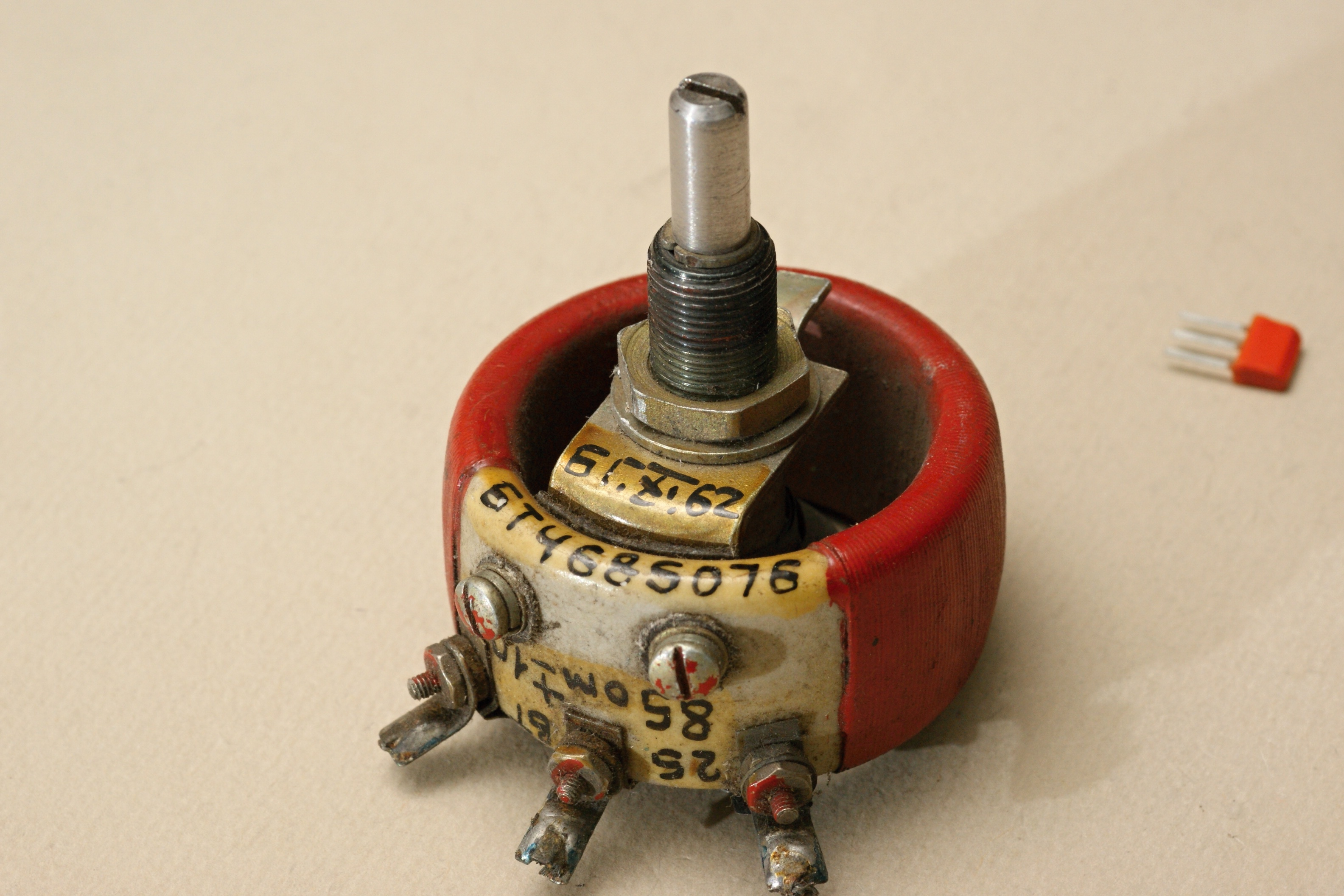

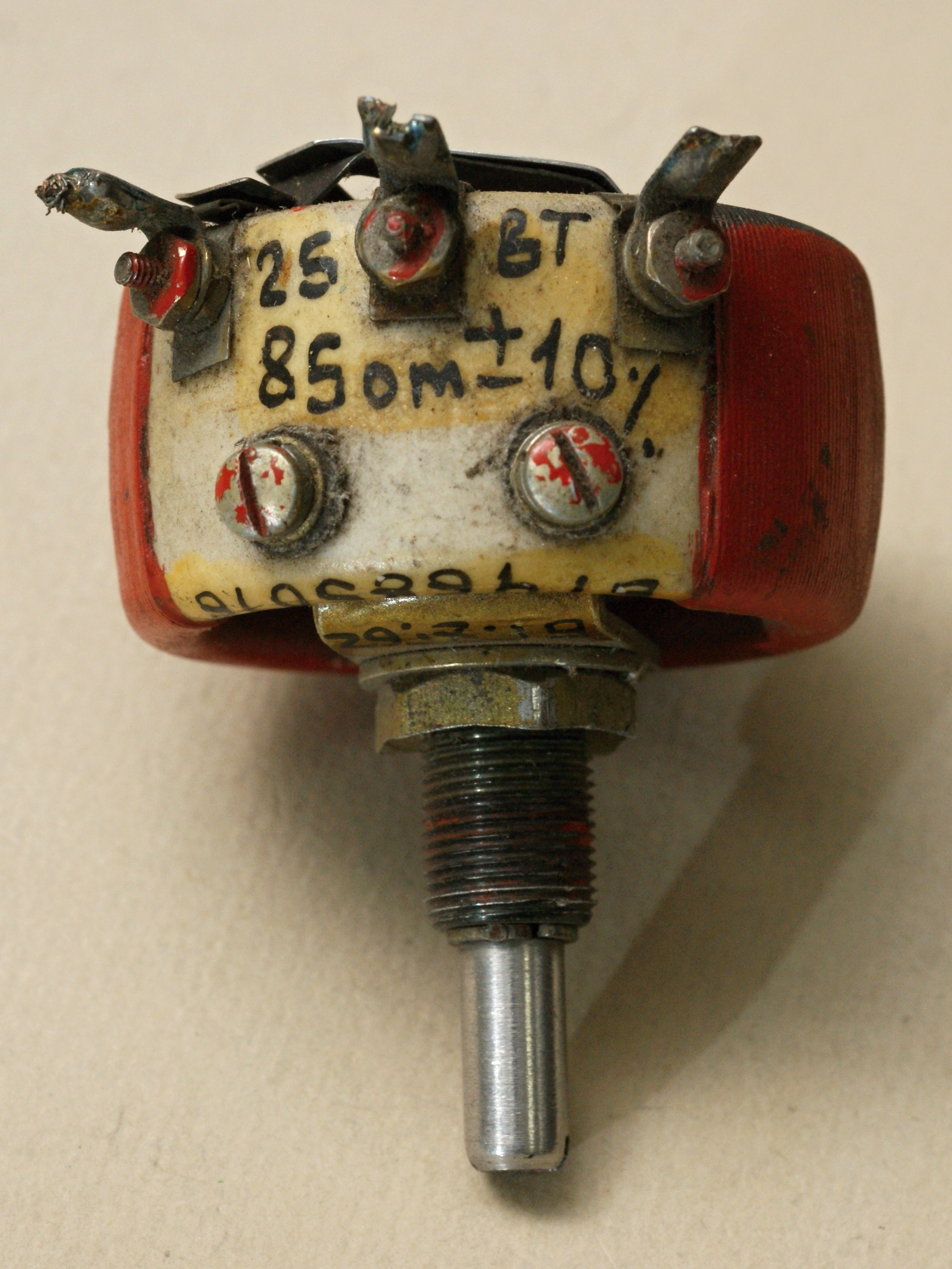

БТ4.685.076

Вариант номиналом 85 Ом


(фото Александра Назаренко)

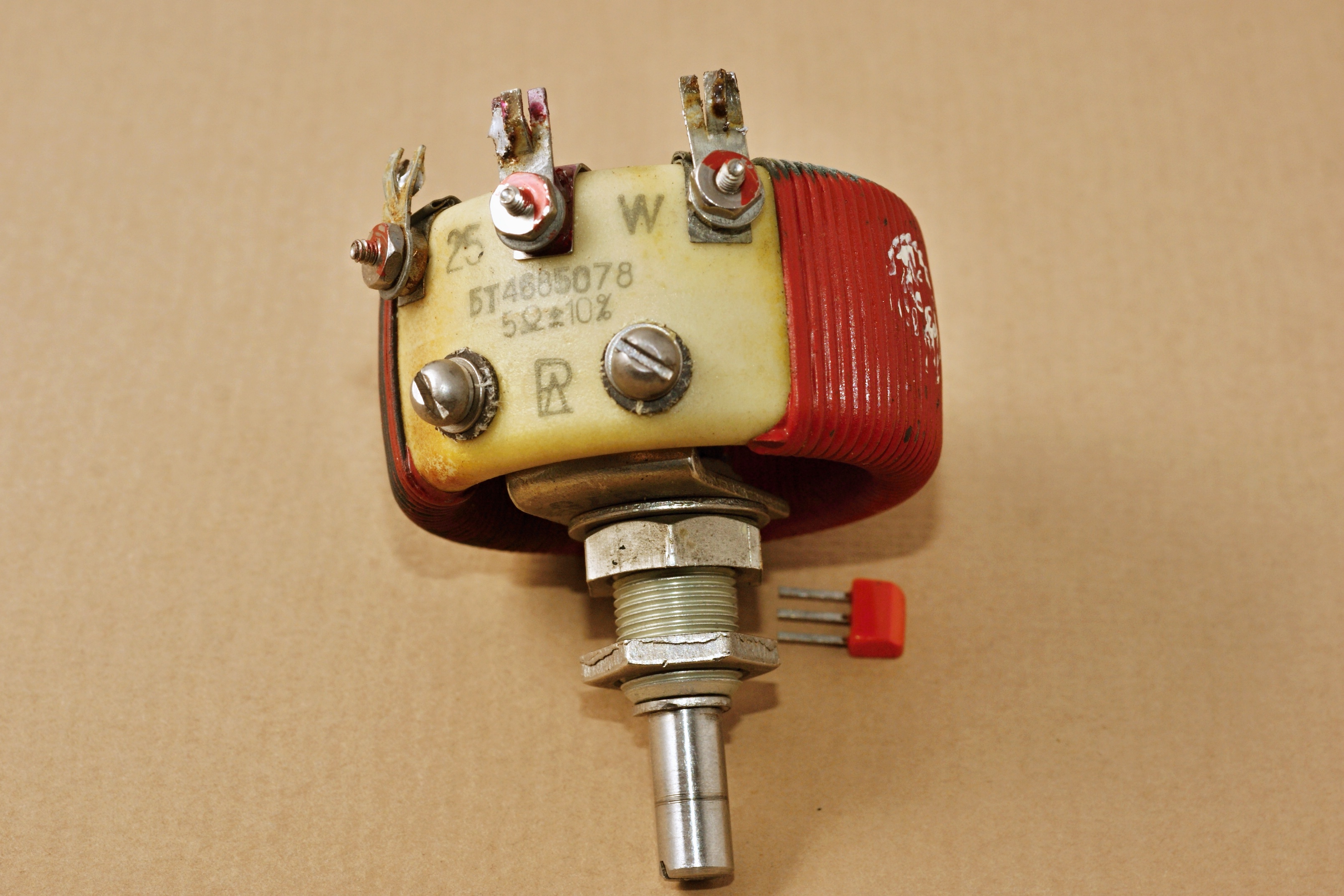

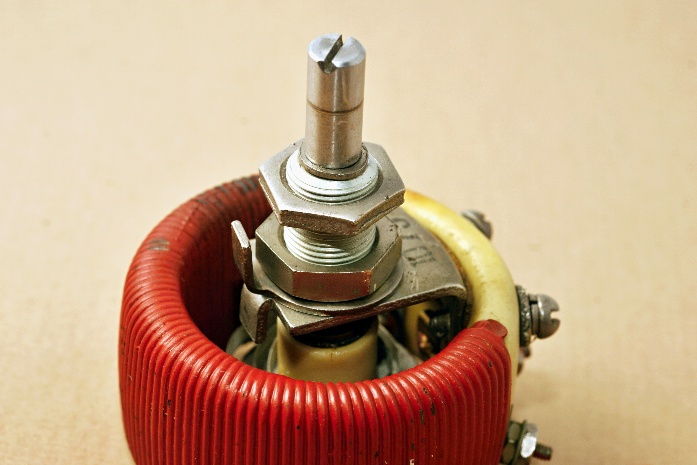

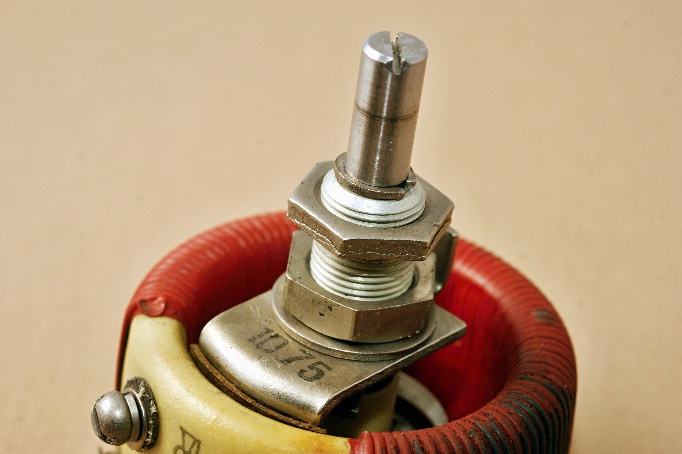

БТ4.685.078

Самый поздний из известных мне образцов резисторов этого семейства.

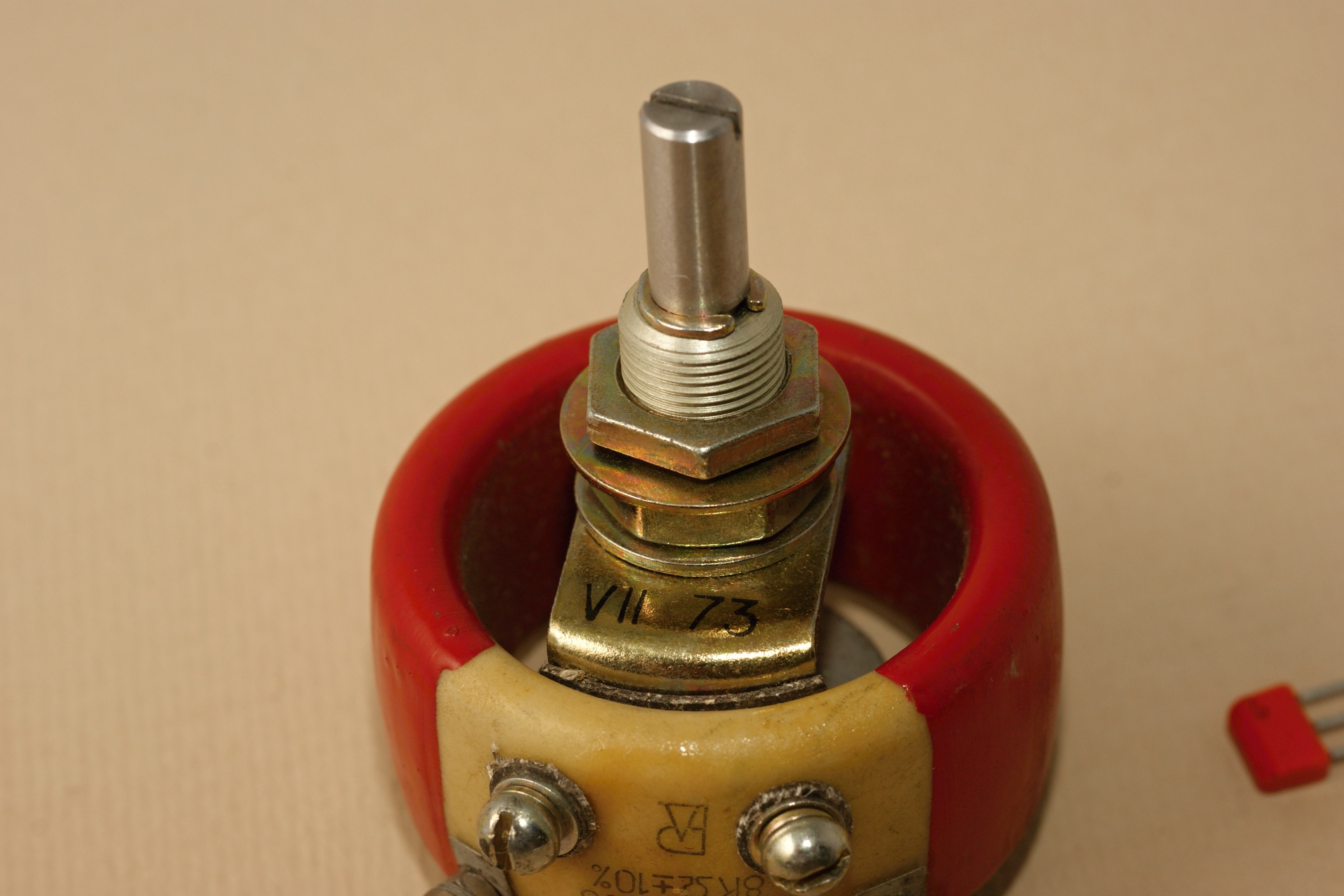

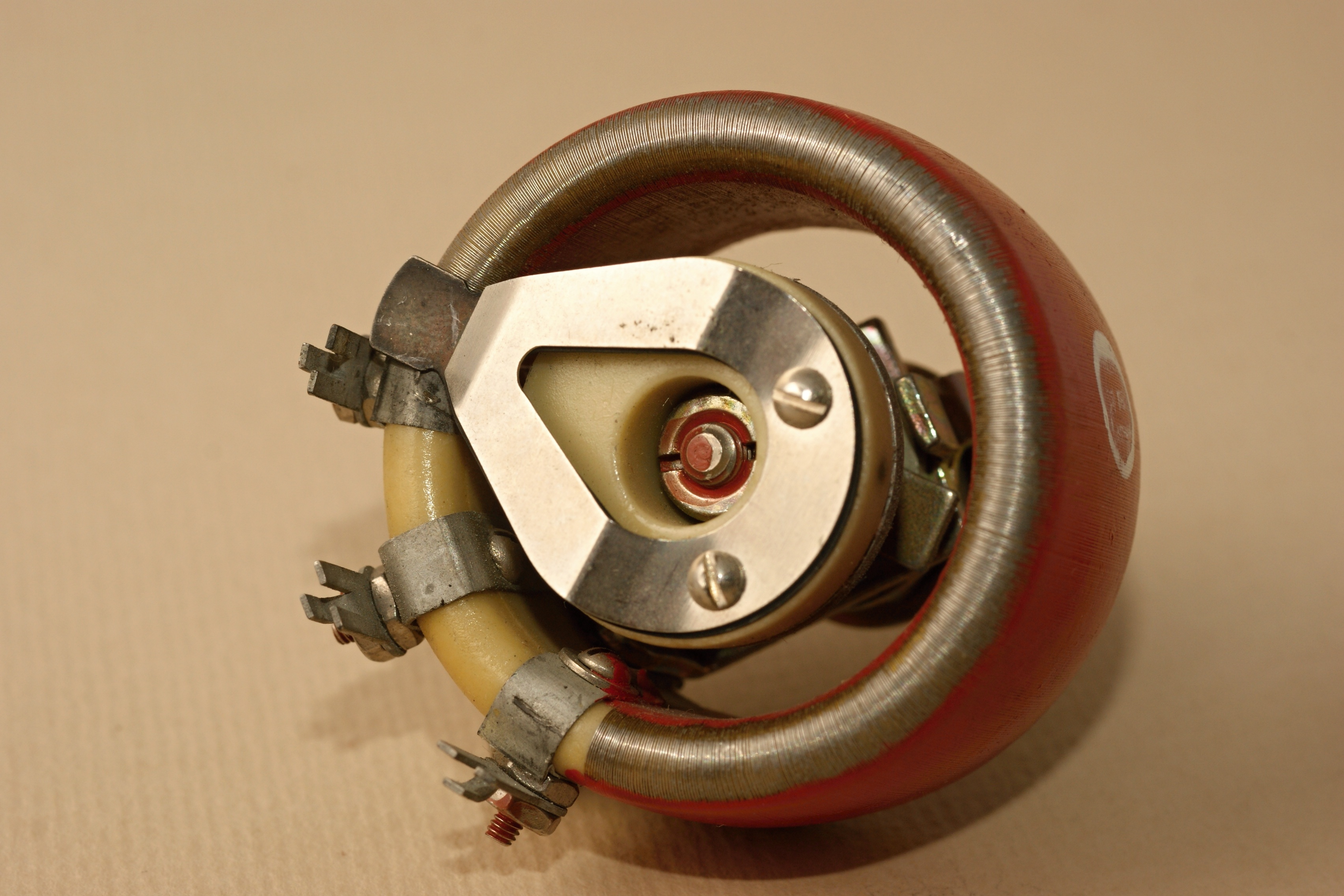

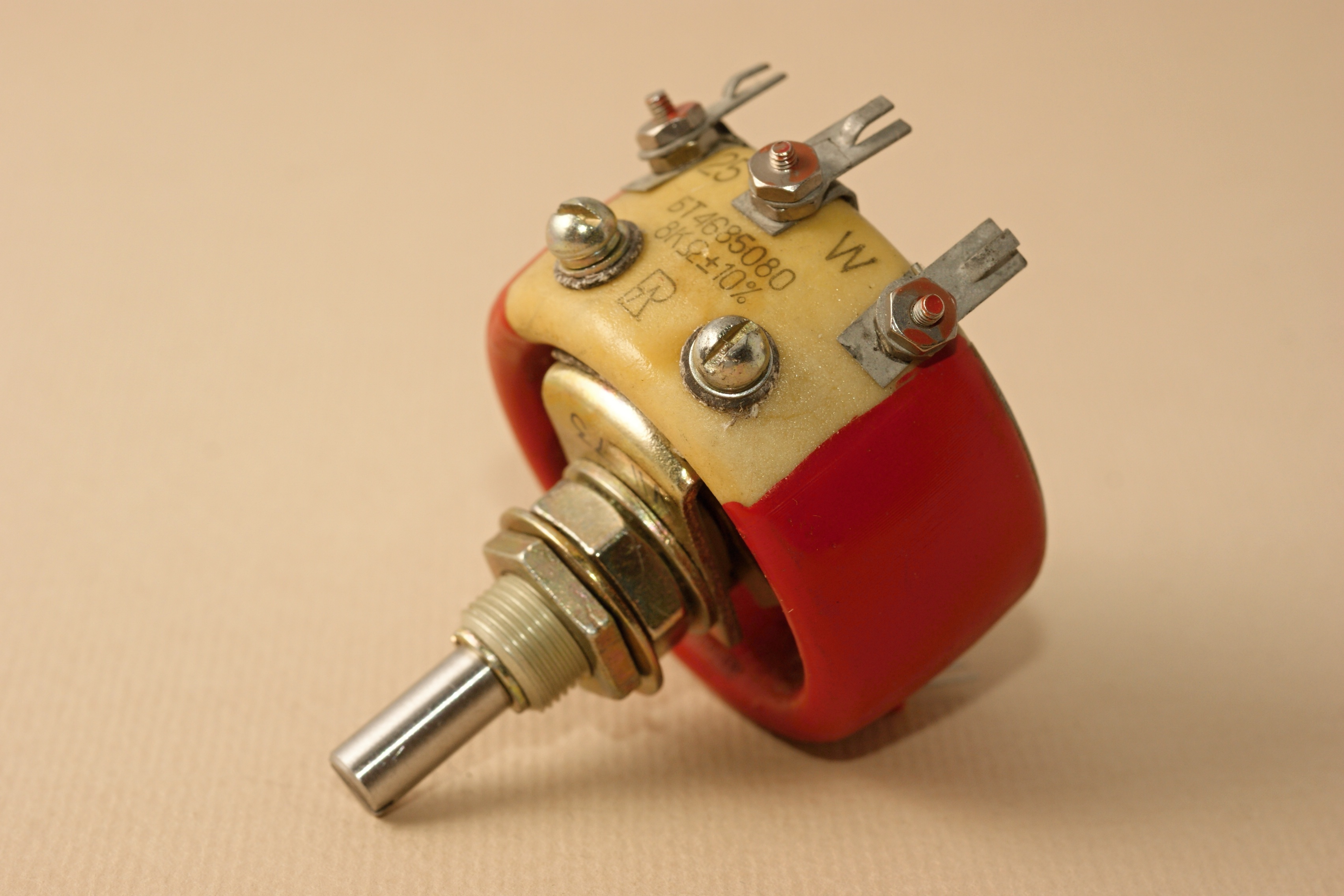

БТ4.685.080

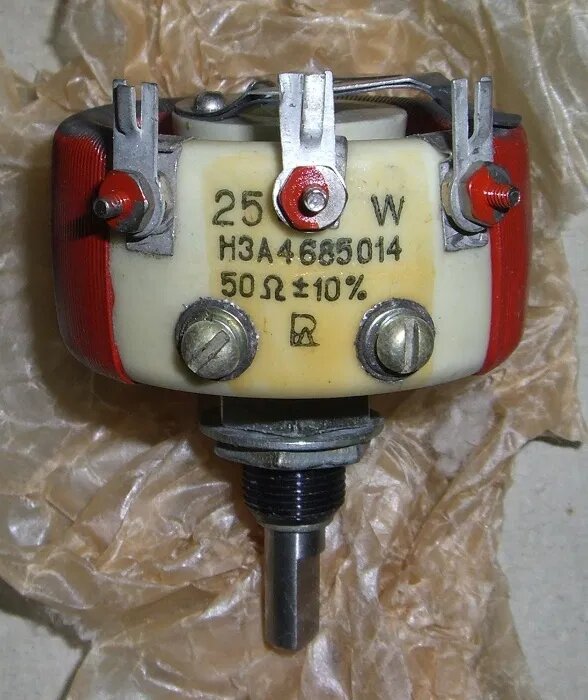

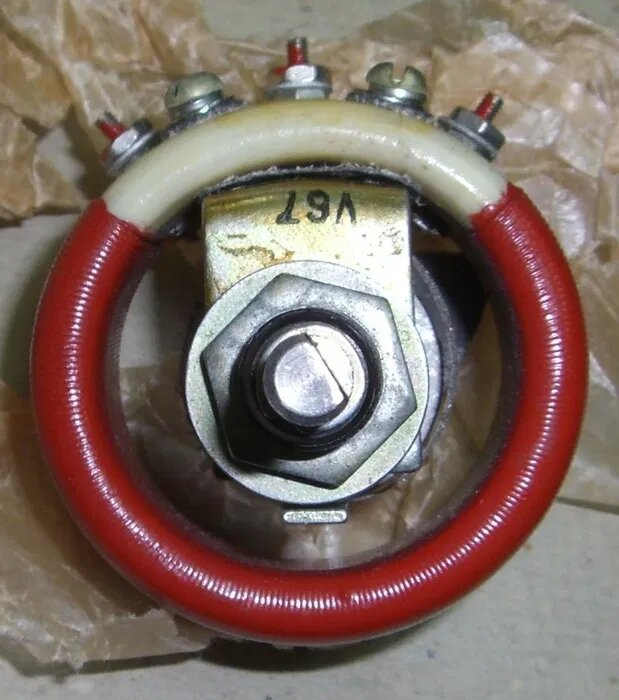

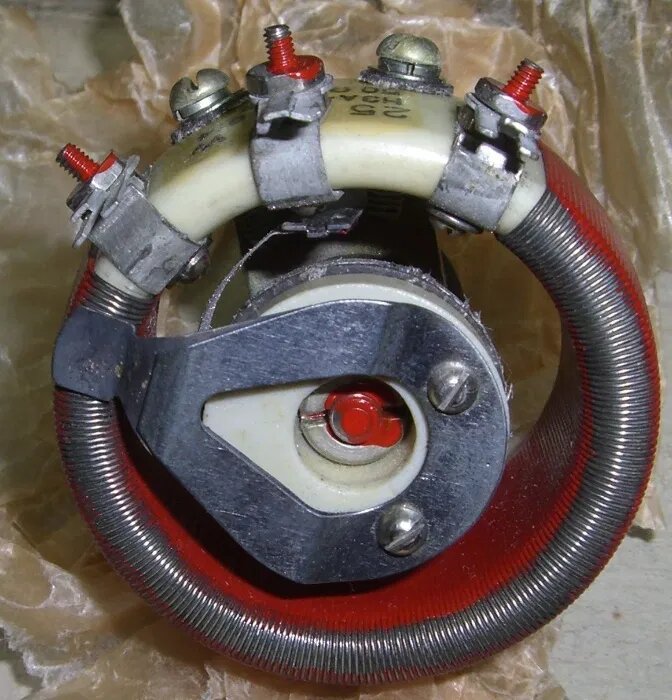

НЗА4.685.014

резистор НЗА4.685.014 резистор НЗА4.685.014 резистор НЗА4.685.014
(фото с сайта Olx.ua)

Вариант на 50 Ом.

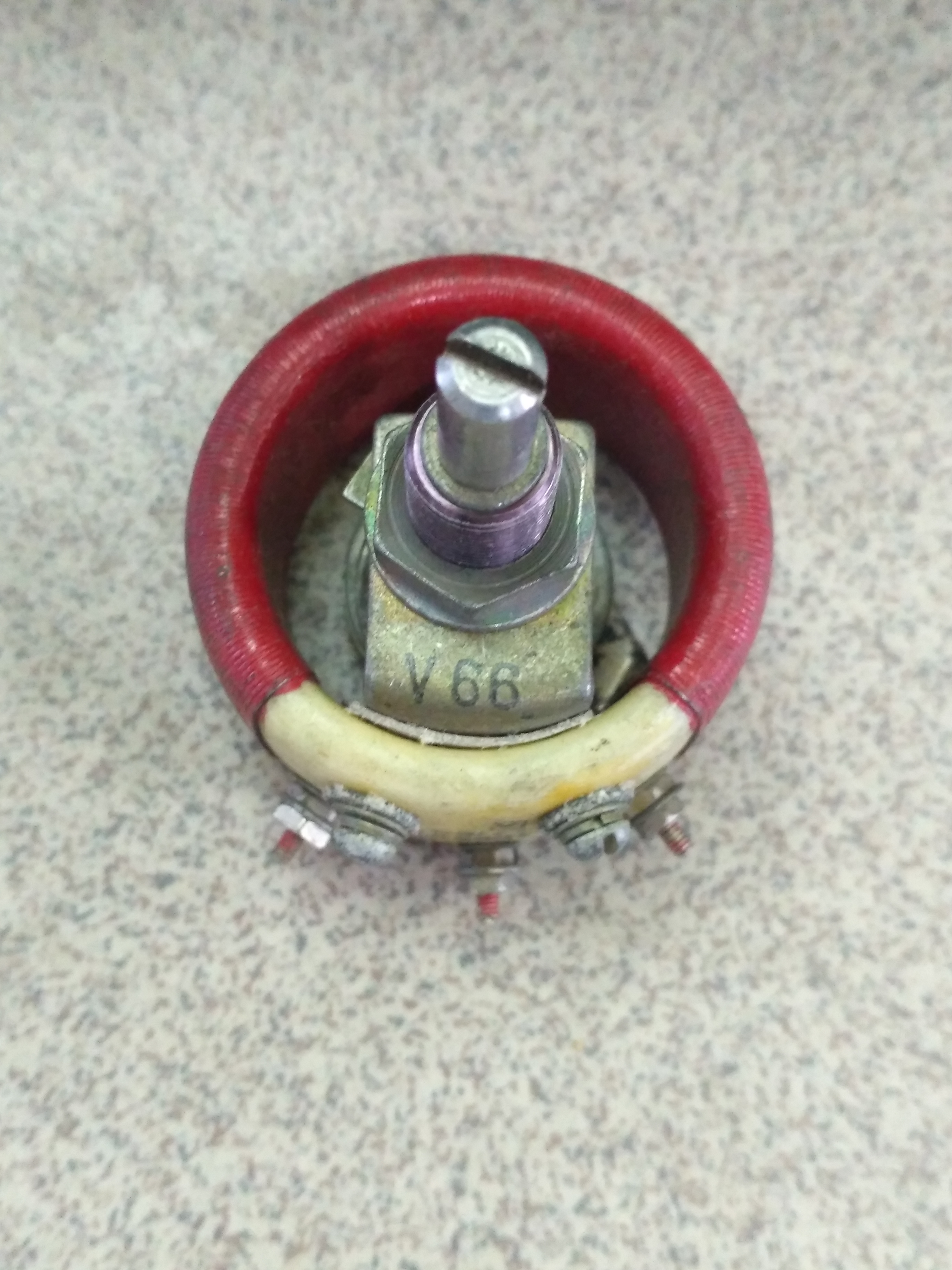

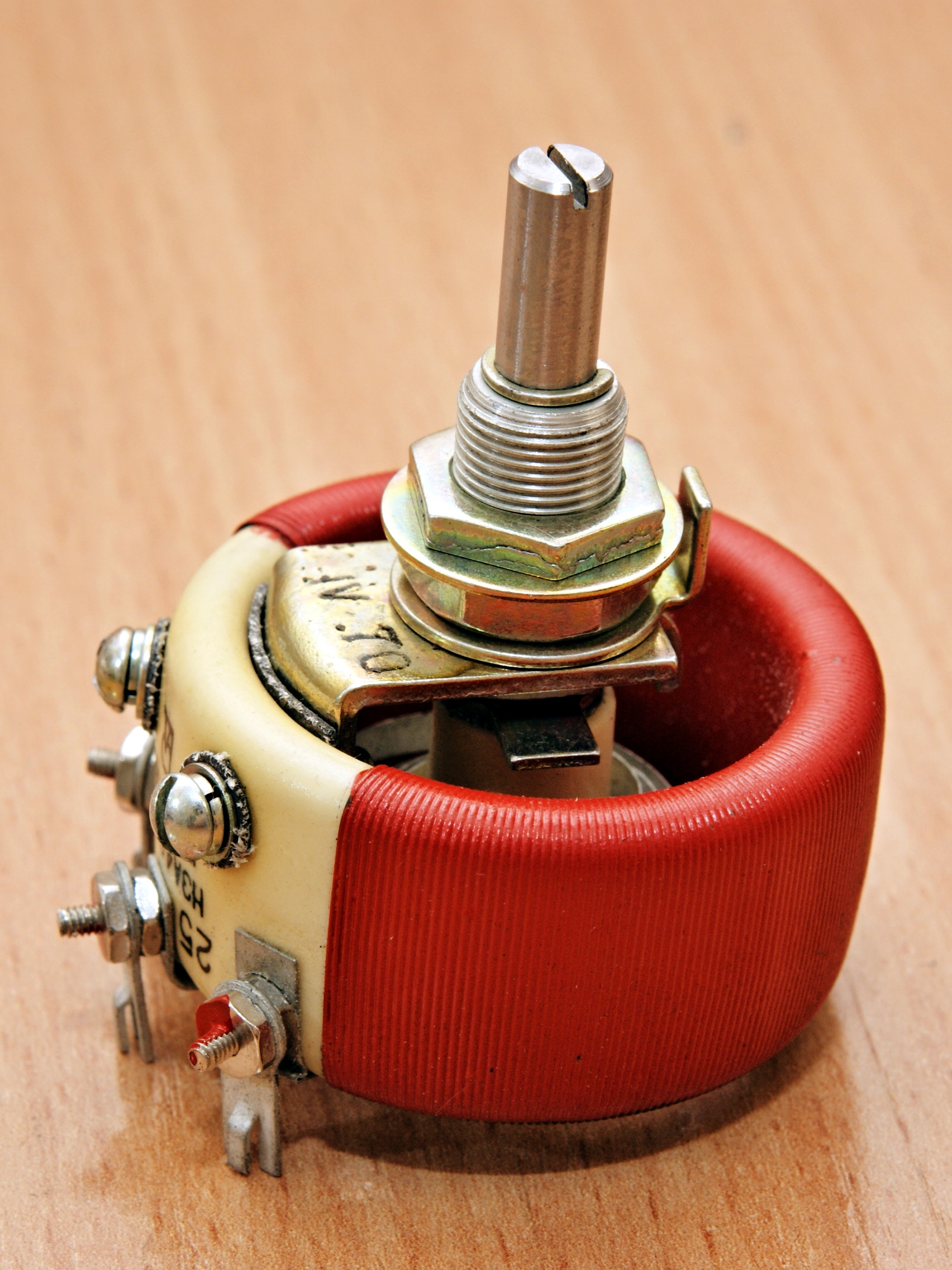

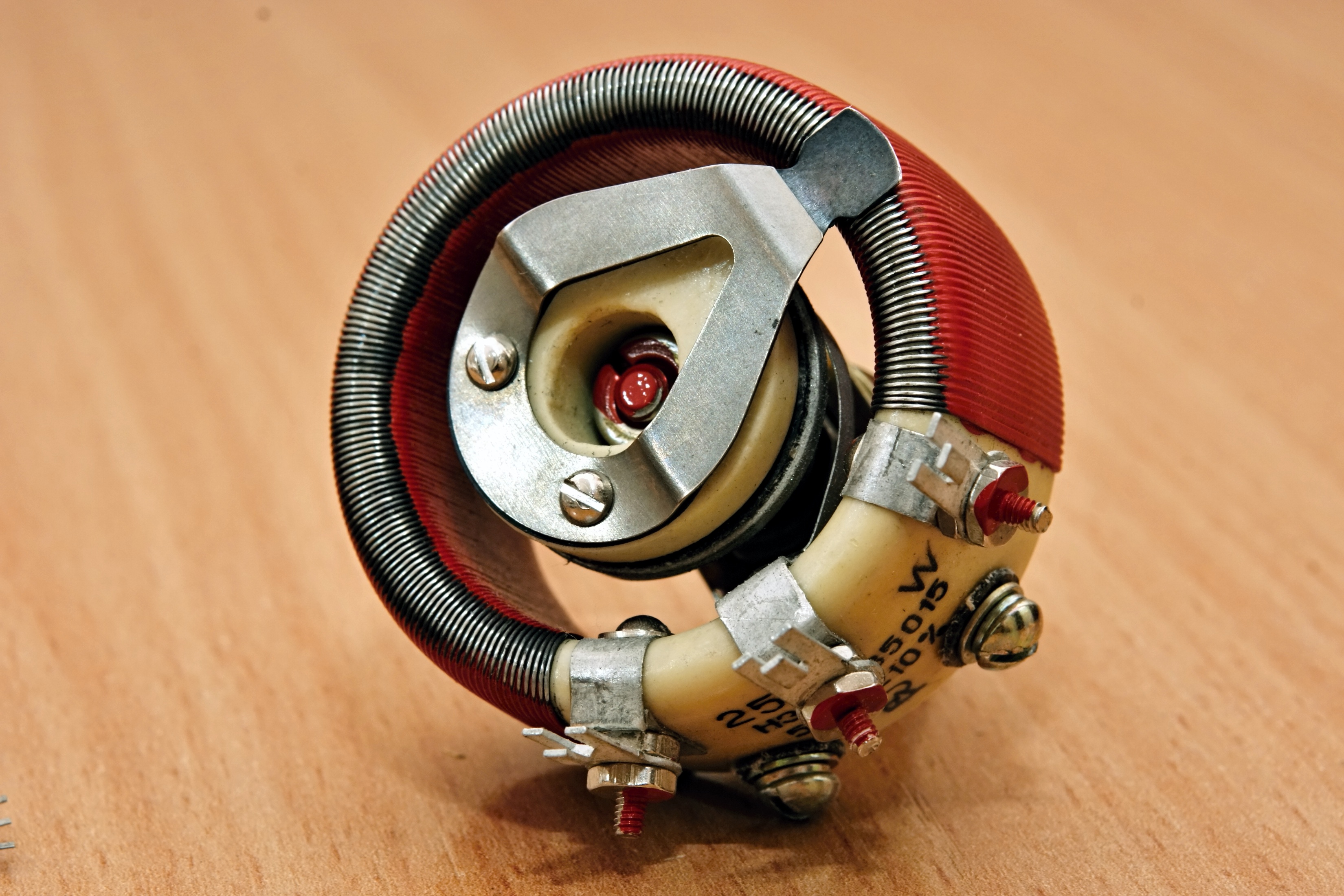

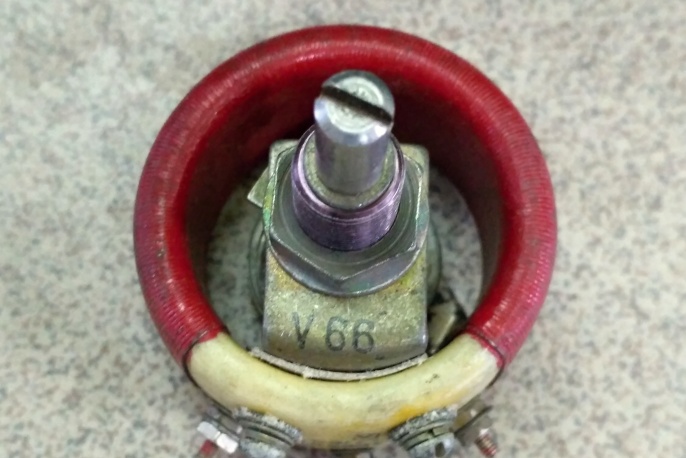

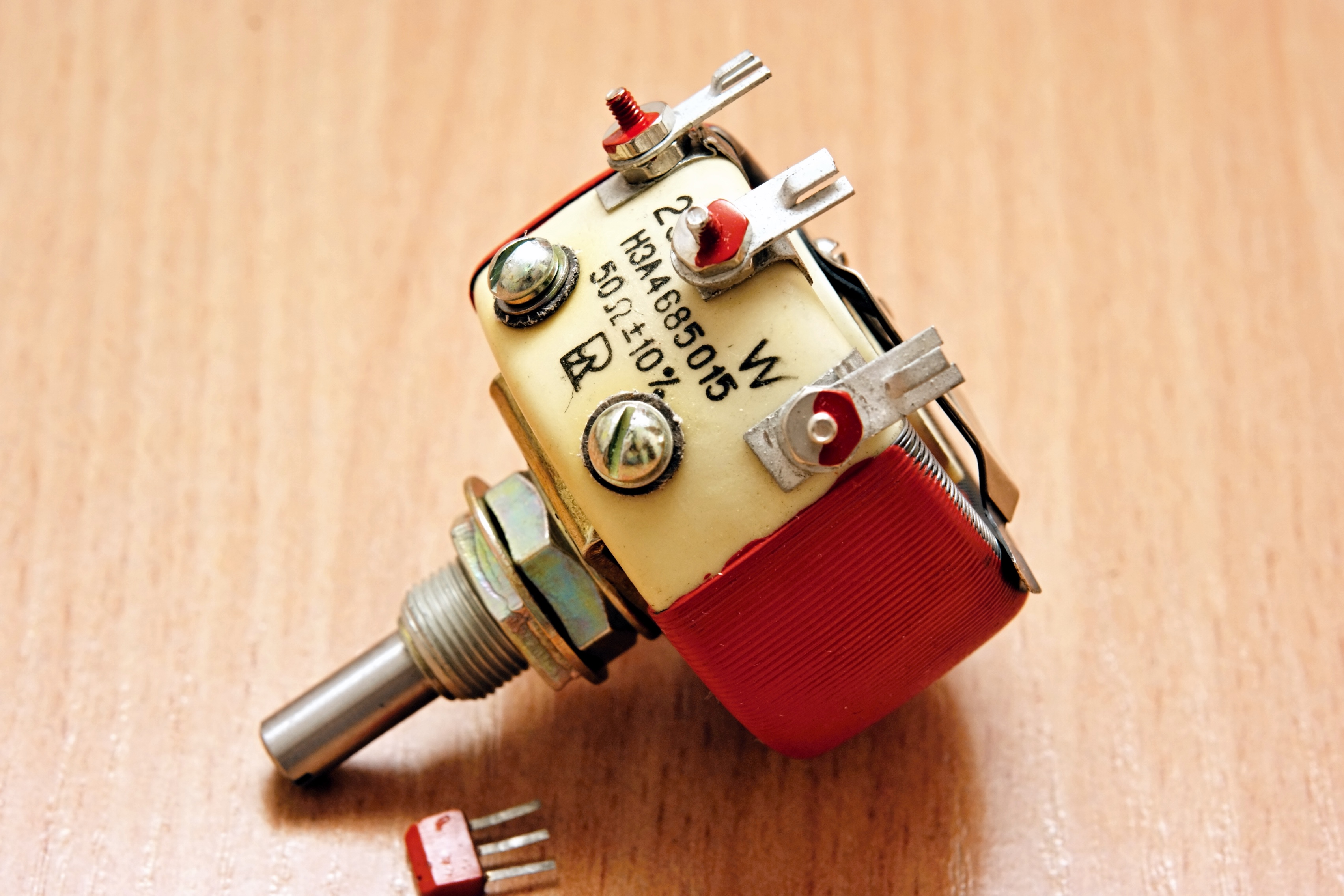

НЗА4.685.015

И ещё один мощный проволочный переменный резистор на керамическом основании...


(фото Сергея Брылева)

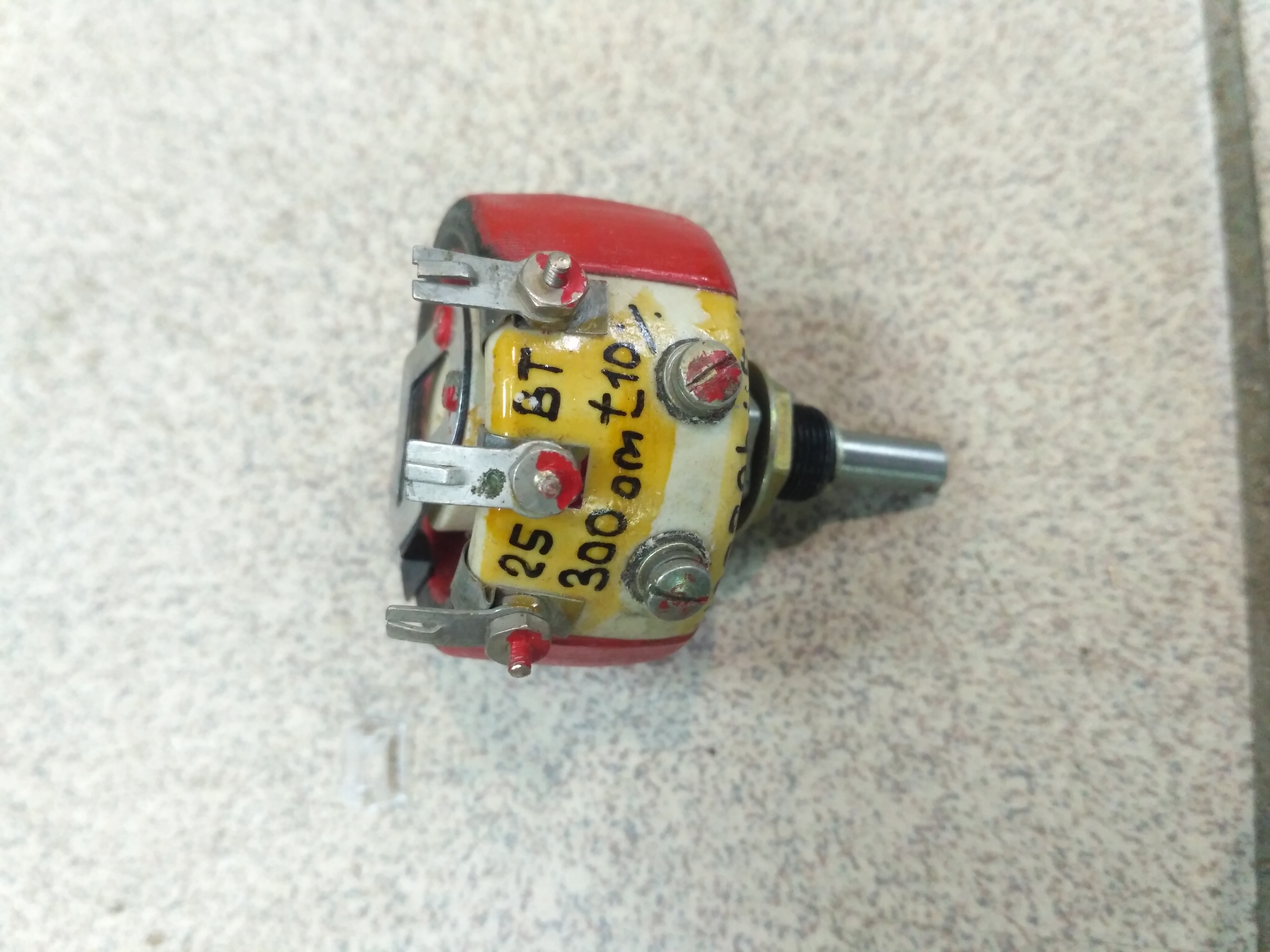

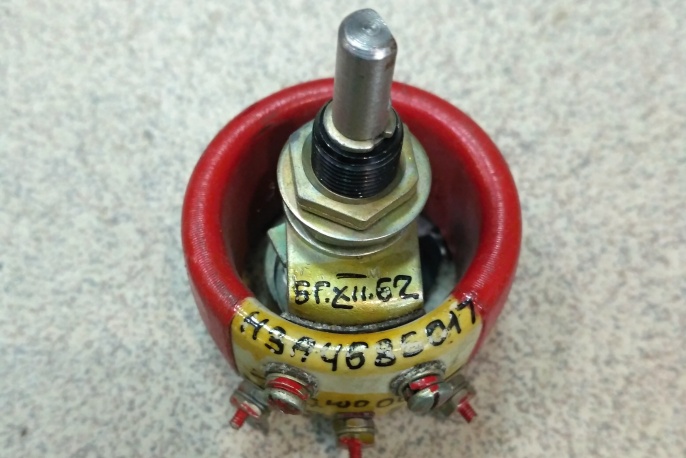

НЗА4.685.017


(фото Сергея Брылёва)

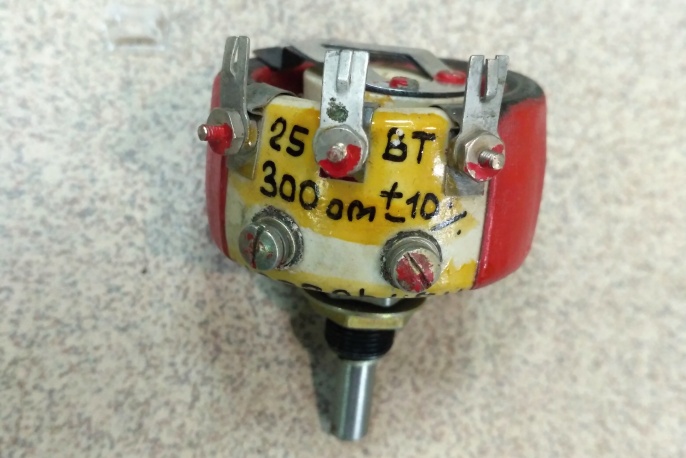

Очередной вариант, номиналом 300 Ом.


(фото Сергея Брылёва)

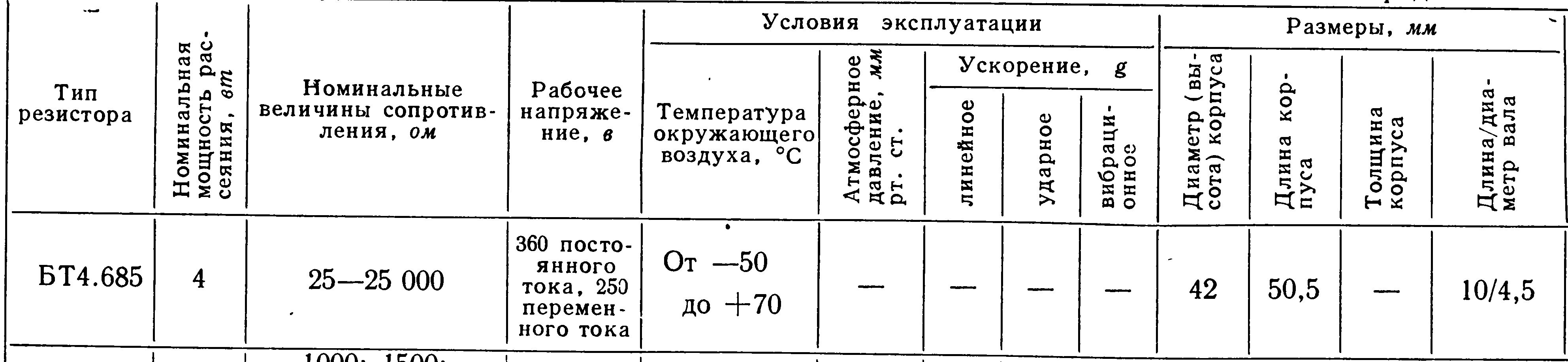

Источники:

1. Сопротивления. Справочник. Том II. Научно-исследовательский институт, 1968.
