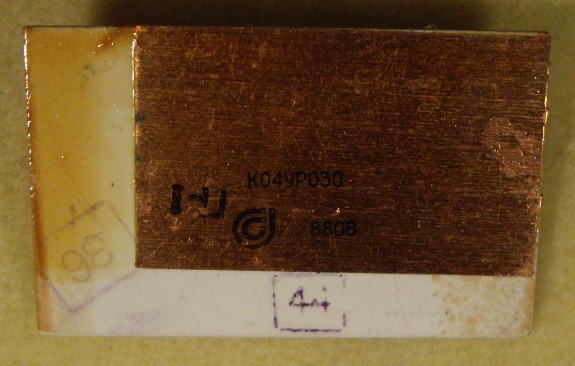

К04УР030

(фото Валерия Грищенко)

Назначение - усилитель и система АРУ радиоканала. Хотя эти микросборки довольно известны (они применялись в субмодуле СМРК-1-1 радиоканала телевизоров 2УСЦТ), но справочных данных я почти не нашёл...

Производитель - минское ПО "Горизонт". На этапе разработки микросборка имела название К202УР2. При этом у К04УР030 другая схема входного УПЧ, на одном транзисторе, и исключили два вывода земли и вывод 7 за ненадобностью.

(фото Валерия Грищенко)

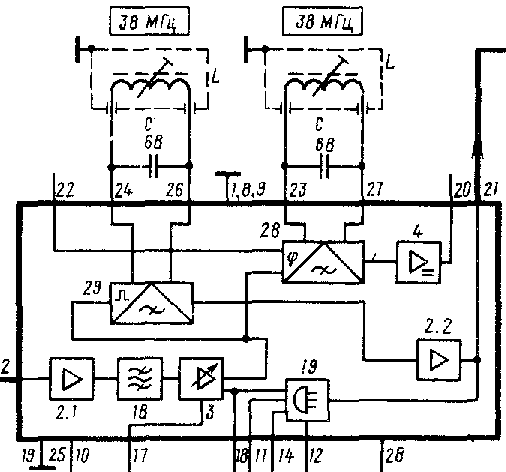

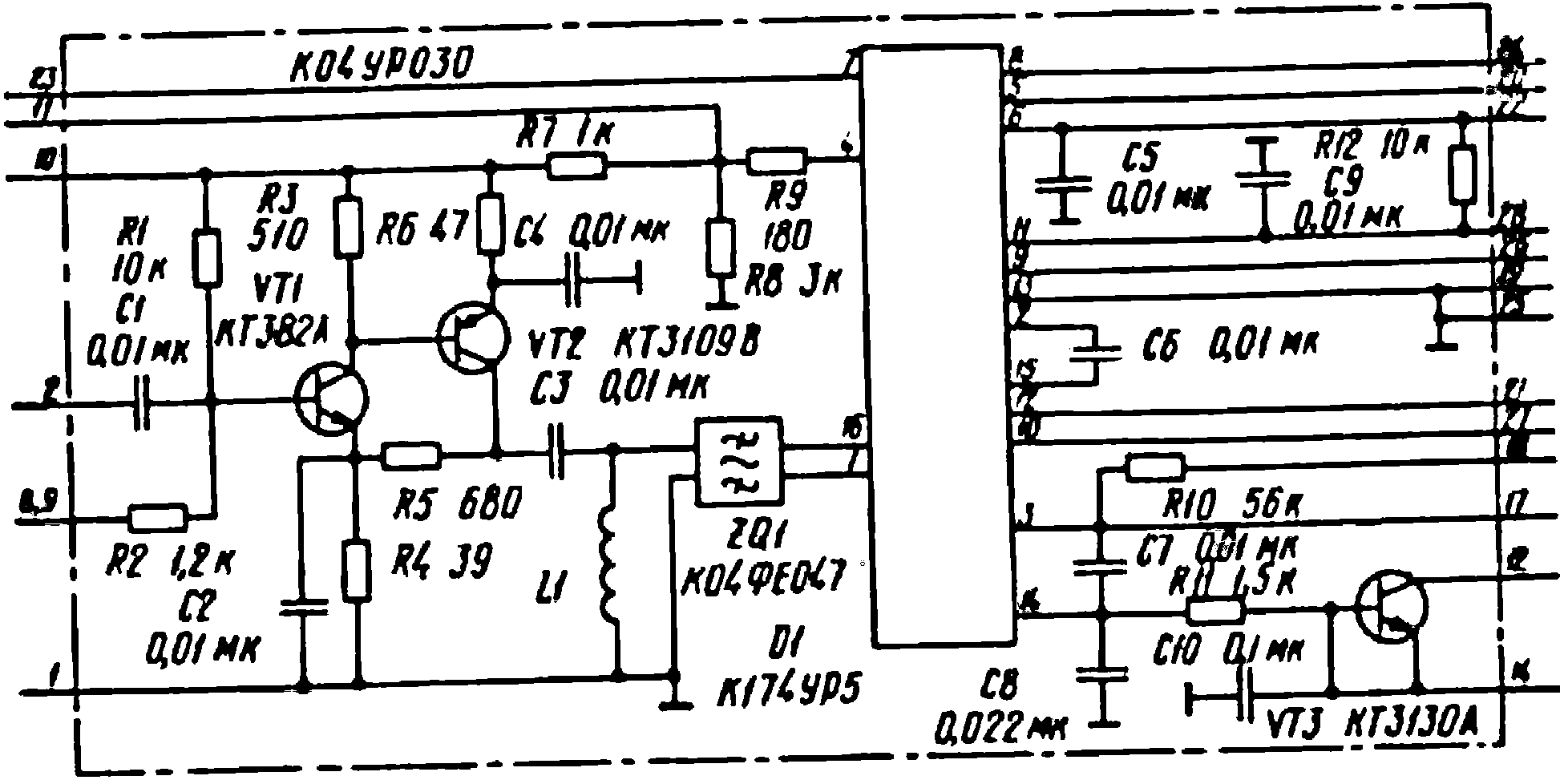

Интересно, что на схеме этой микросборки, опубликованной в журнале "Радио", в качестве фильтра указан К04ФЕ047. А на "живой" микросхеме - К04ФЕ001-02!

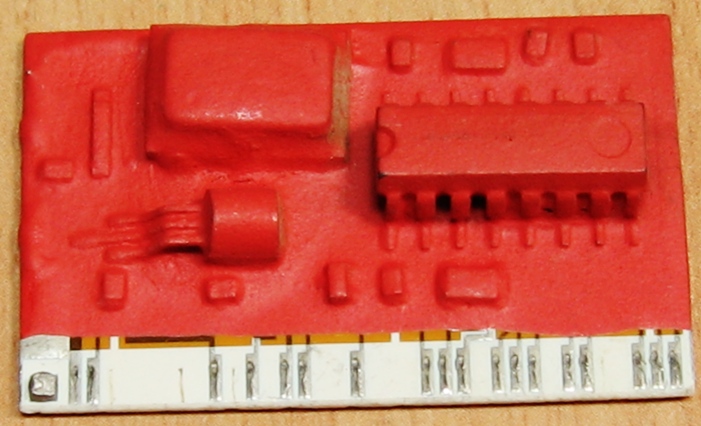

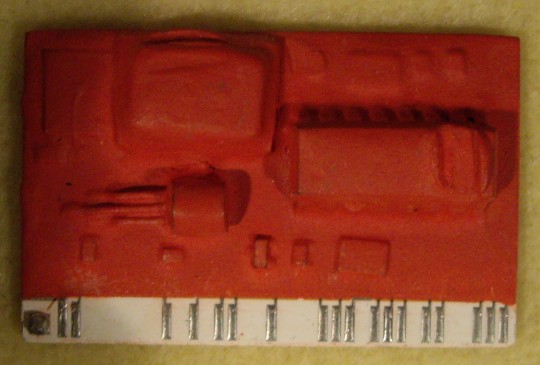

Валерий Грищенко прислал также фотографии этой микросборки, залитой красной мастикой:

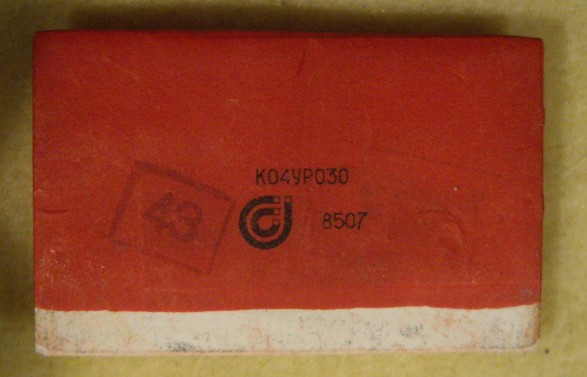

Микросборка 1985 года, что меня немало удивило - я в таком исполнении встречал только совсем свежего производства (К04ХК007, К04ХА026 и т.п.). Впрочем, и досерийные прототипы были в красной мастике.

Источники:

1. Н. Кацнельсон, Е. Шпильман. "Горизонт Ц-257". - "Радио" №9, 1984г.
2. Унифицированный стационарный цветной телевизор 2УСЦТ: Справ. пособие/Д. Р. Бухман, А. Г. Кротченков, П. С. Обласов и др. - М.: Радио и связь, 1988. (Массовая радиобиблиотека; Вып. 1126)
