"параллельная" 202ая серия - минская

Вот "параллельная" 202ая серия, к "настоящей" 202ой не имеющая никакого отношения. В неё входят аналоговые микросборки от минского завода "Сенсор", более известного позднее как НПК "Сигнал".

К202АФ1 202ПН1 К202УК1, К202УК1-1 К202УР1 К202ХА1 К202ХК1
К202УР2 К202ХП1

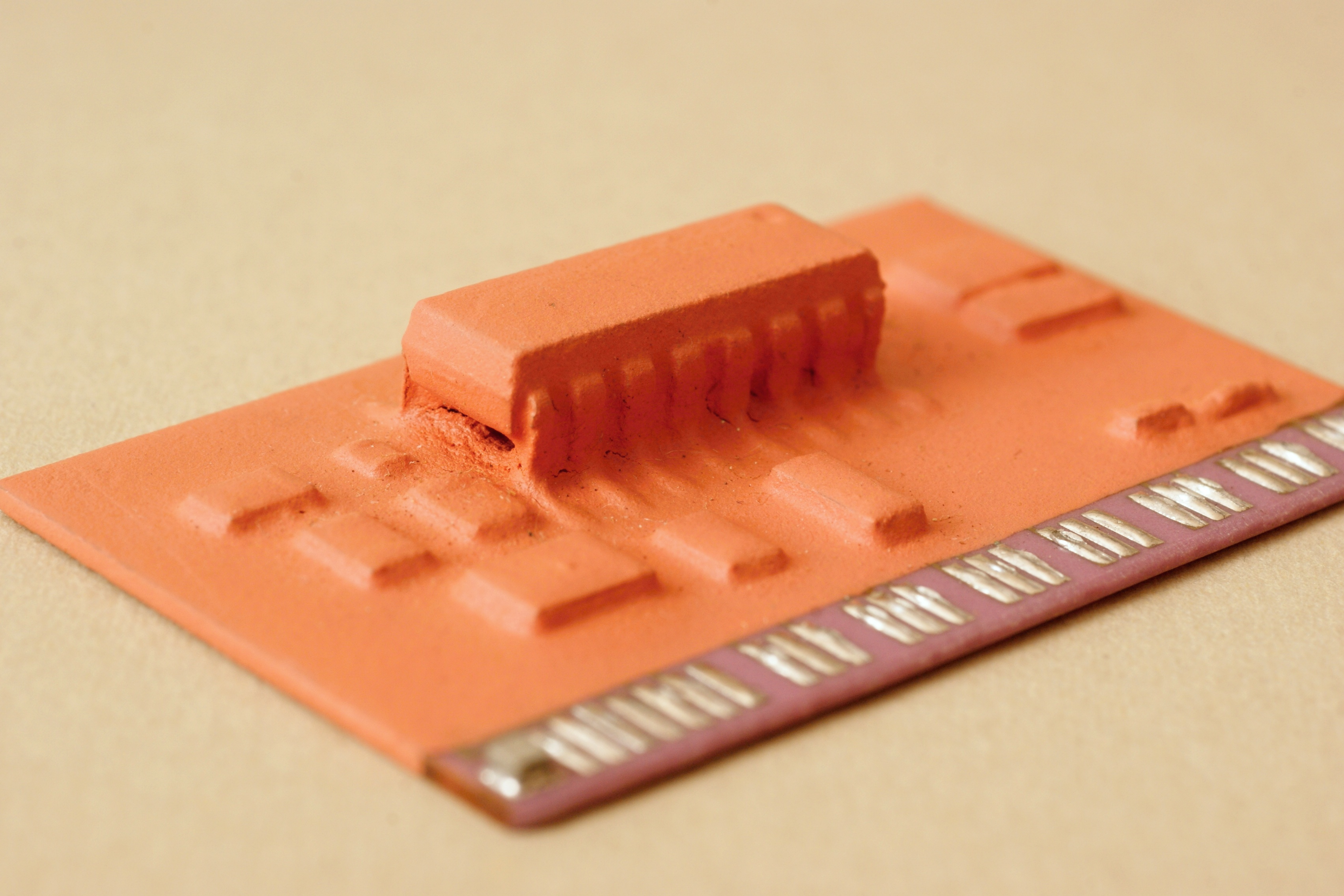

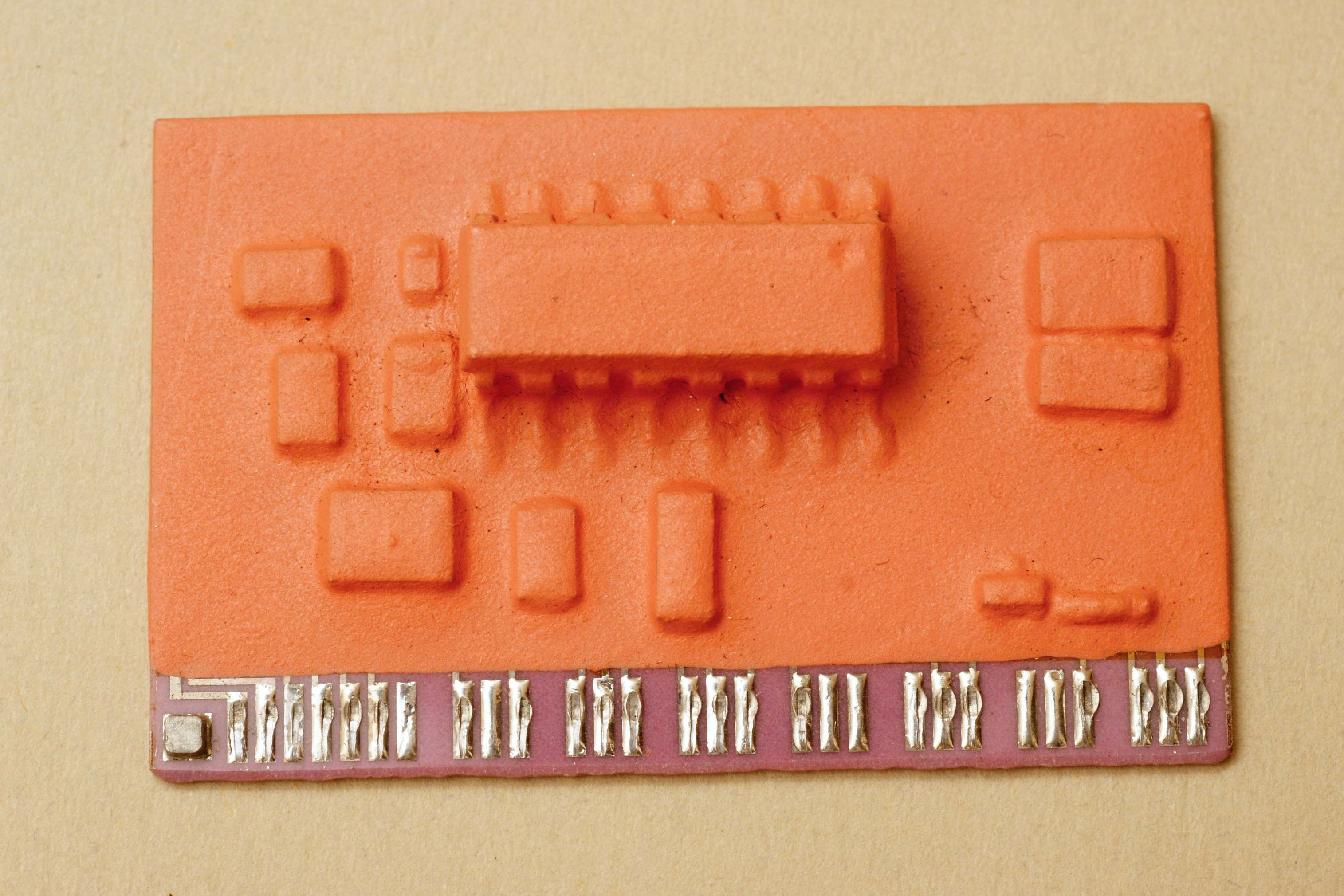

К202АФ1

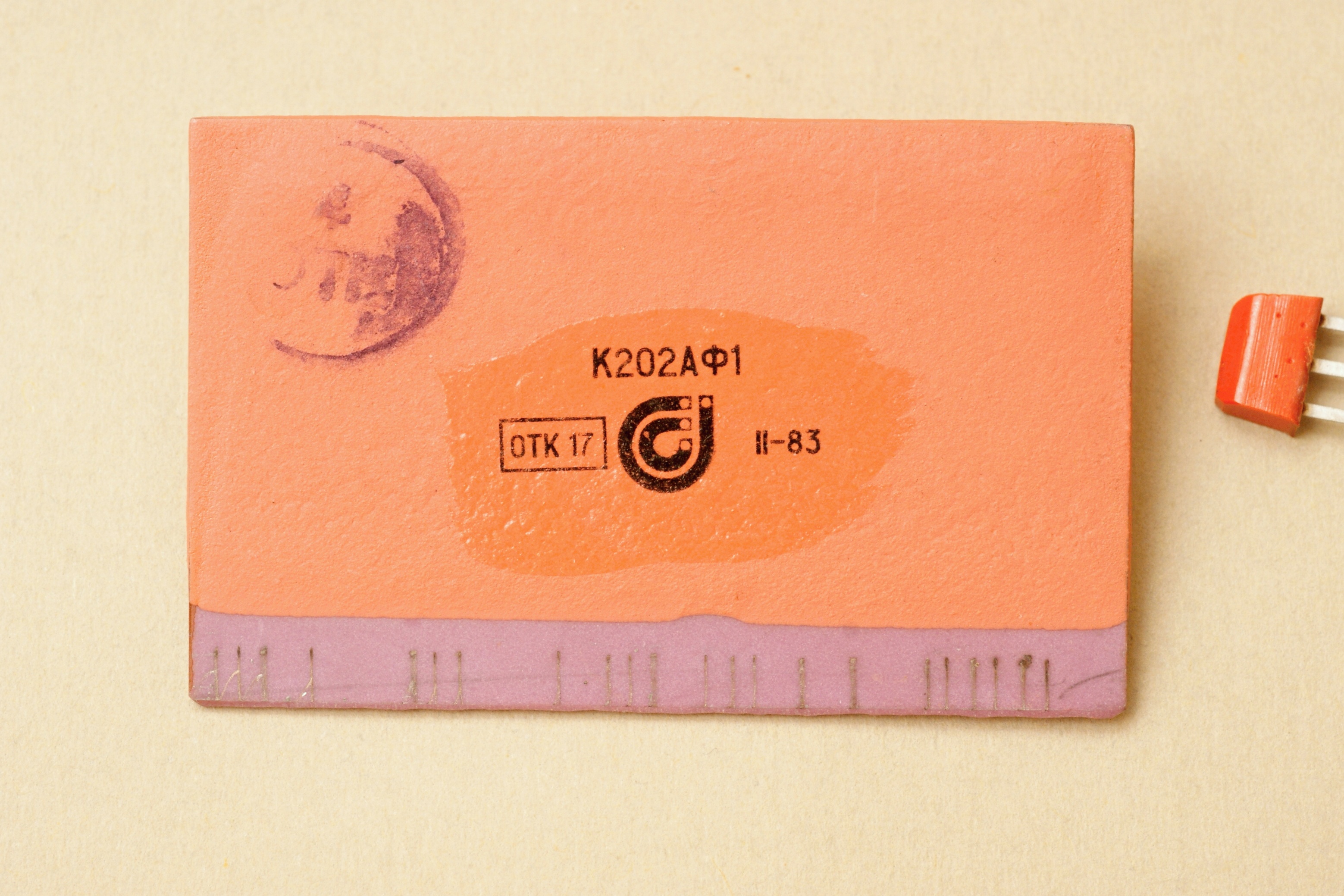

Микросборка предназначена для работы в телевизионном блоке цветности МЦ-1-1. Её назначение - субмодуль синхронизации.

По конструкции и назначению она полностью аналогична микросборке К04АФ002 и представляет собой её прототип. Причина переименования небезынтересна.

Общие технические условия на микросхемы и микросборки (как категории изделий) были разными, первые ограничивали производителя в выборе материалов и заставляли проводить дорогостоящие тестирования и измерения. Воспользовавшись этим, в середине 80-х ряд предприятий переоформил часть своих изделий для бытового и промышленного применения как микросборки. Столь жёстких требований, как для военной техники, к ним не было нужды предъявлять, а экономически это было, конечно, выгодно - снижалась себестоимость и повышался процент выхода.

В частности, так поступили и в Минске со всем рядом "телевизионных" ГИС 202-ой серии.

Любопытный момент - микросхема (К174ХА11) на первый взгляд в SMD-корпусе. Но это не так, корпус обычный DIP, а вот ноги у него "распялены" для монтажа на поверхность.

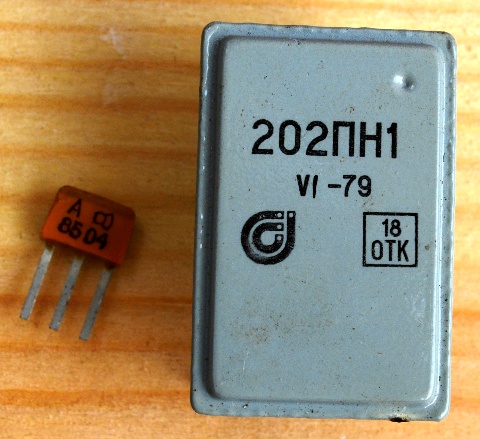

202ПН1

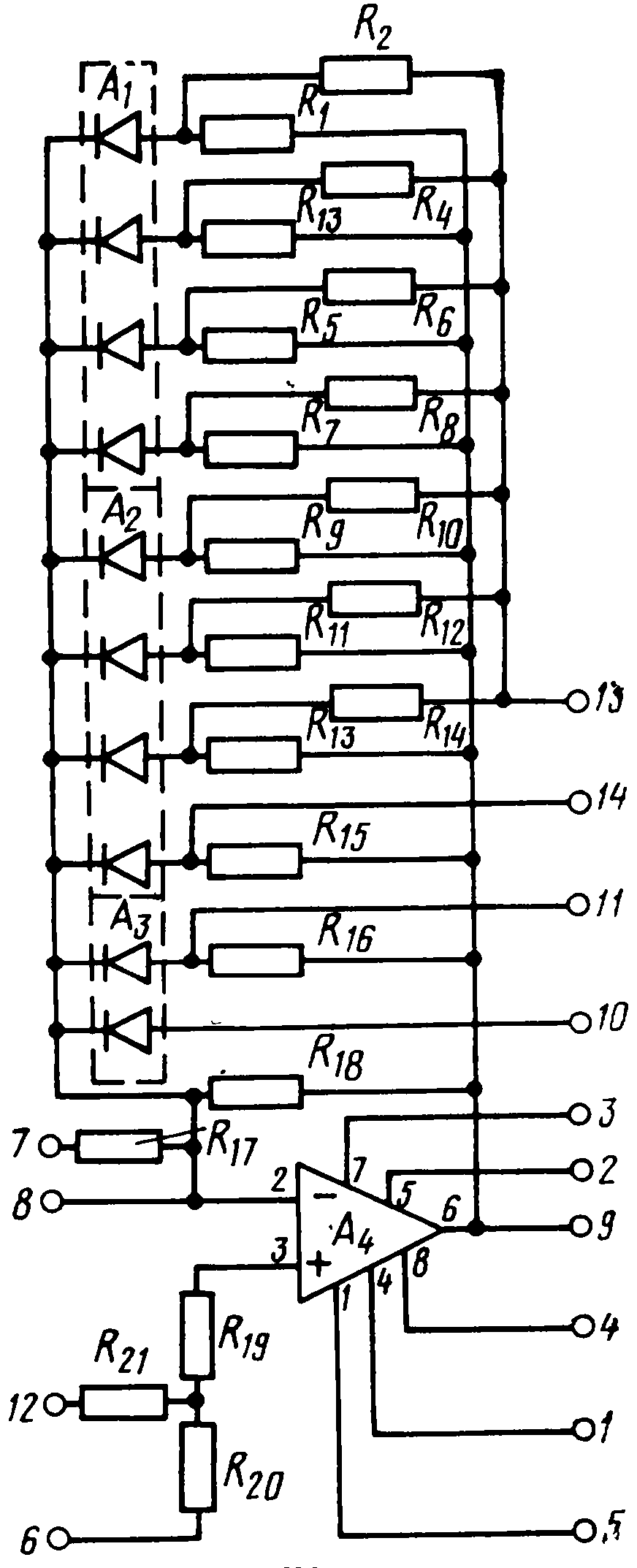

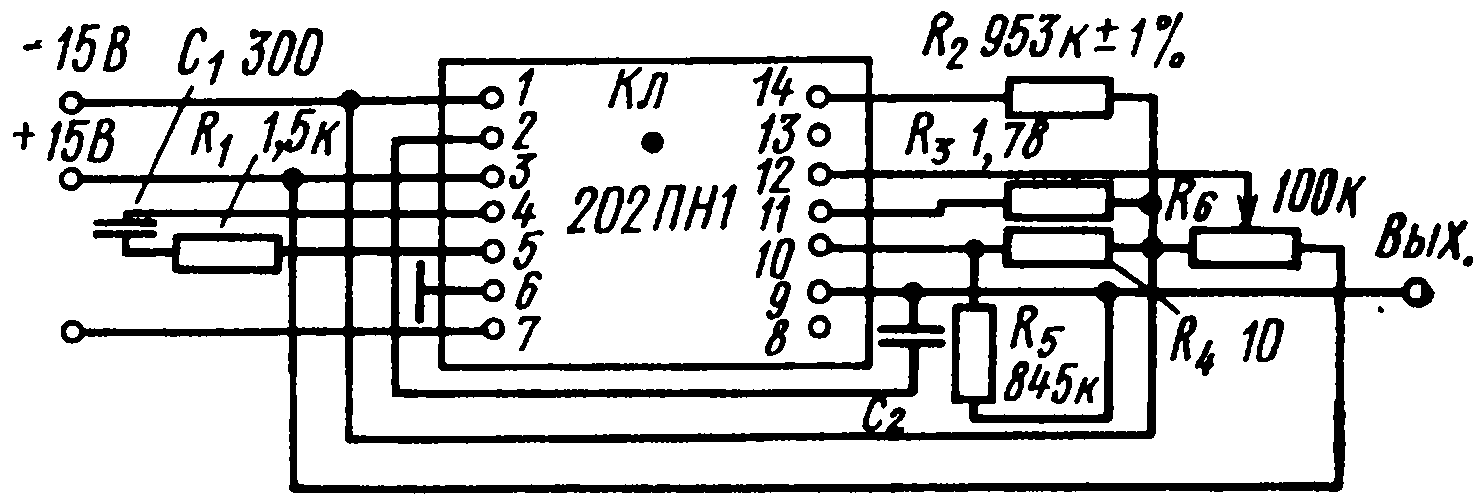

Назначение - функциональный преобразователь (логарифматор с кусочно-линейной аппроксимацией) с динамическим диапазоном измеряемых уровней 55 дБ; предназначена для высококачественных индикаторов уровня пультов предварительного усиления (на линейном индикаторе ИН-13).

Разработана во ВНИИРПА (Всесоюзном научно-исследовательском институте радиовещательного приёма и акустики имени Попова) для аппаратуры звукоусиления спортсооружений Олимпиады-80. Производство было налажено в 1976 году на минском заводе "Сенсор", входящем в ПО "Горизонт".

Микросборка состоит из пассивной тонкопленочной микросхемы с напыляемыми резисторами и навесных активных элементов - бескорпусного ОУ 740УД1А и бескорпусных диодных матриц КД907Г.

Это "брат-близнец" микросборки 201ПН1. Отличается количеством деталей и электрическими параметрами. Не очень понятно, почему её надо было "выносить" в отдельную серию...


(фото с форума Портативное ретрорадио)

Электрические параметры

Диапазон логарифмирования входных сигналов 55+1 дБ
Диапазон выходных сигналов, соответствующий интервалу логарифмирования 0,266...10 В (31,5+1 дБ)
Погрешность логарифмирования во всем интервале изменения сигналов - не более +0,5 дБ
Входное сопротивление 6+0,03 кОм
Сопротивление нагрузки 10 кОм
Напряжение питания +(15+1,5) и -(15+0,1) В
Ток потребления (не более):
   от источника питания +15 В - 12 мА
   от источника питания -15 В - 4,5 мА
   от источника питания -15+0,1 В - 7,5 мА
Диапазон рабочих температур -50...+60°С
Относительная влажность не более 98%

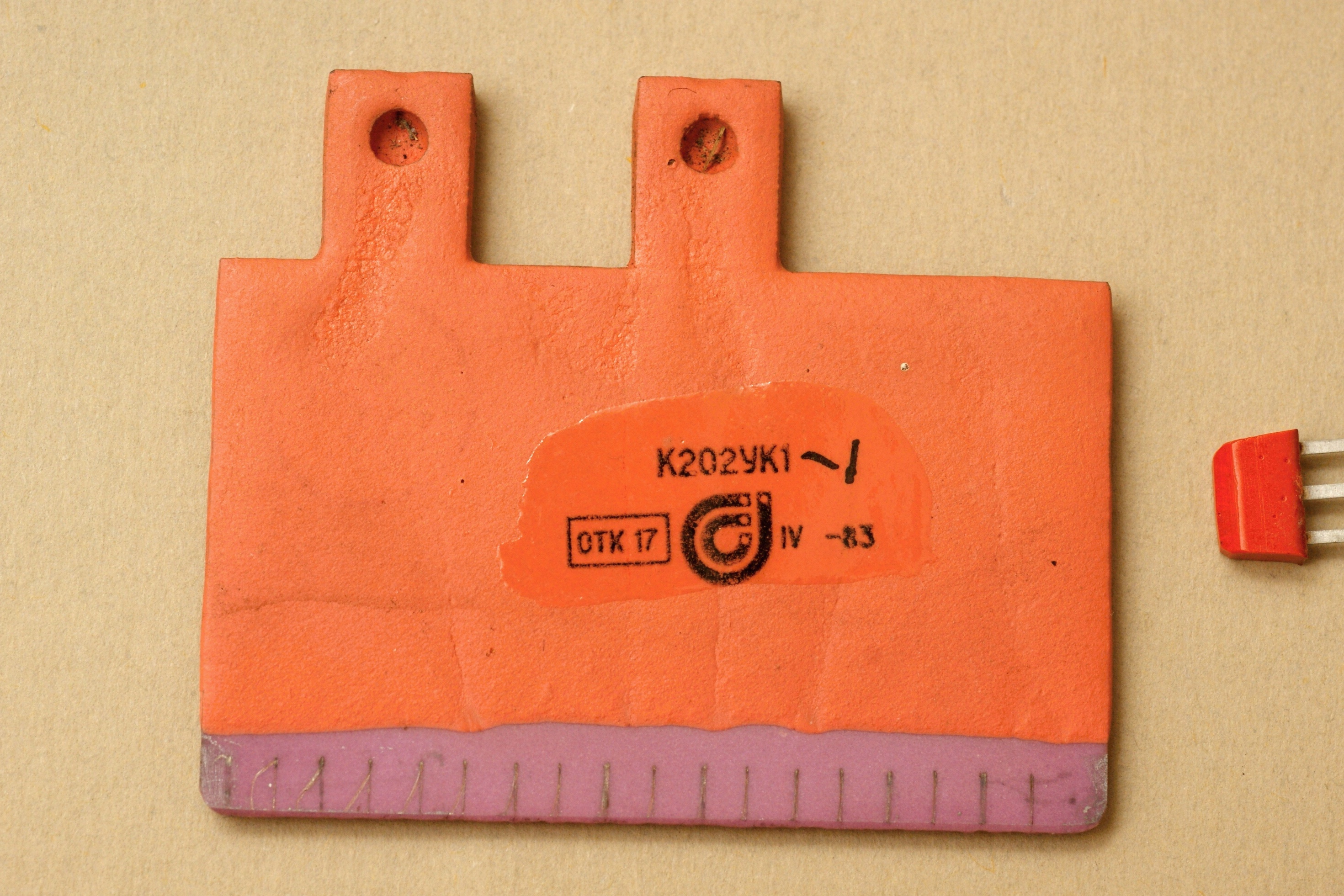

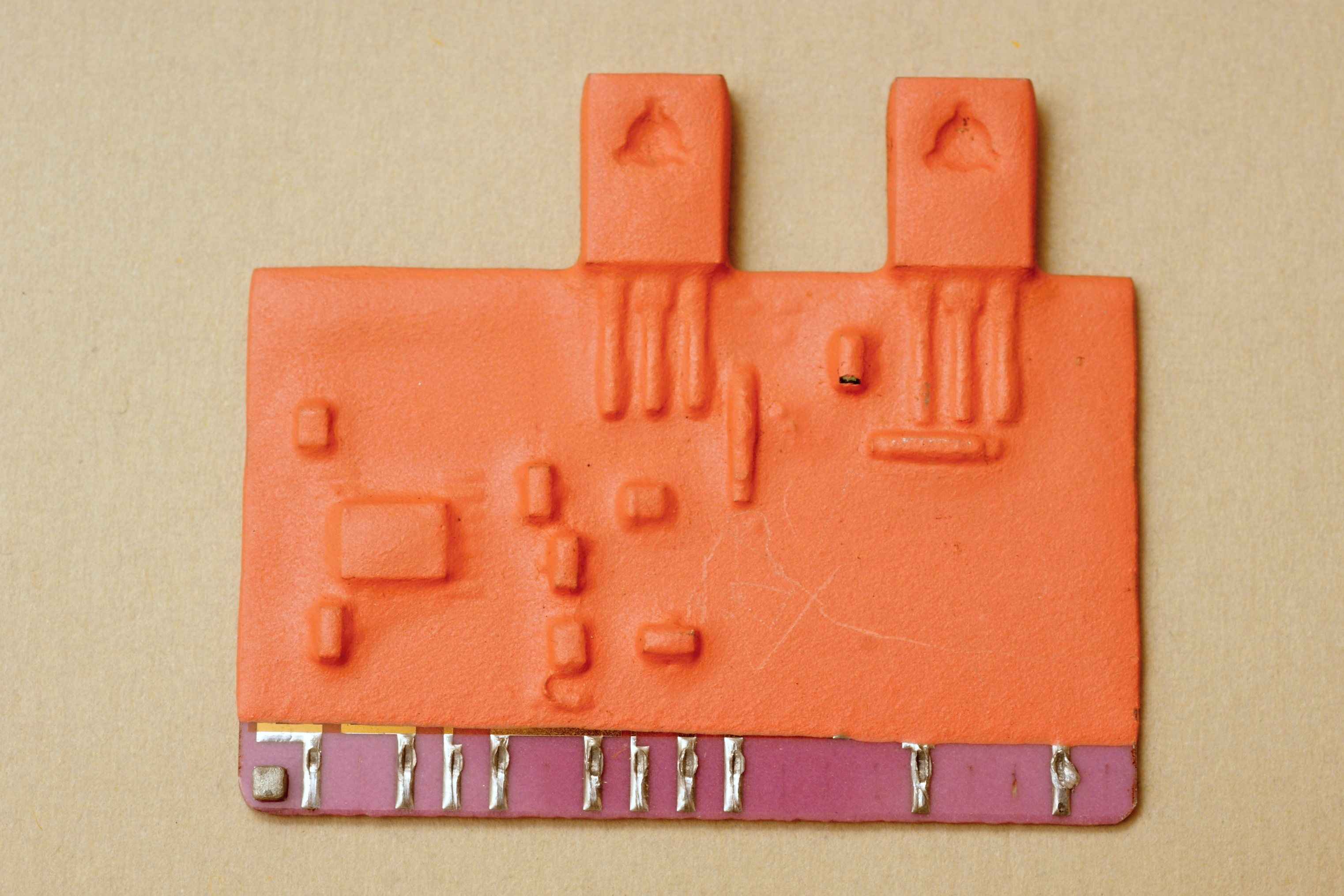

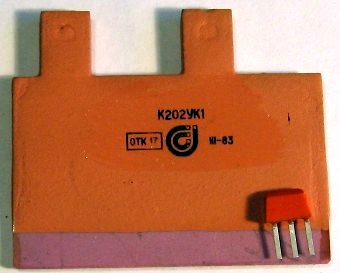

К202УК1, К202УК1-1

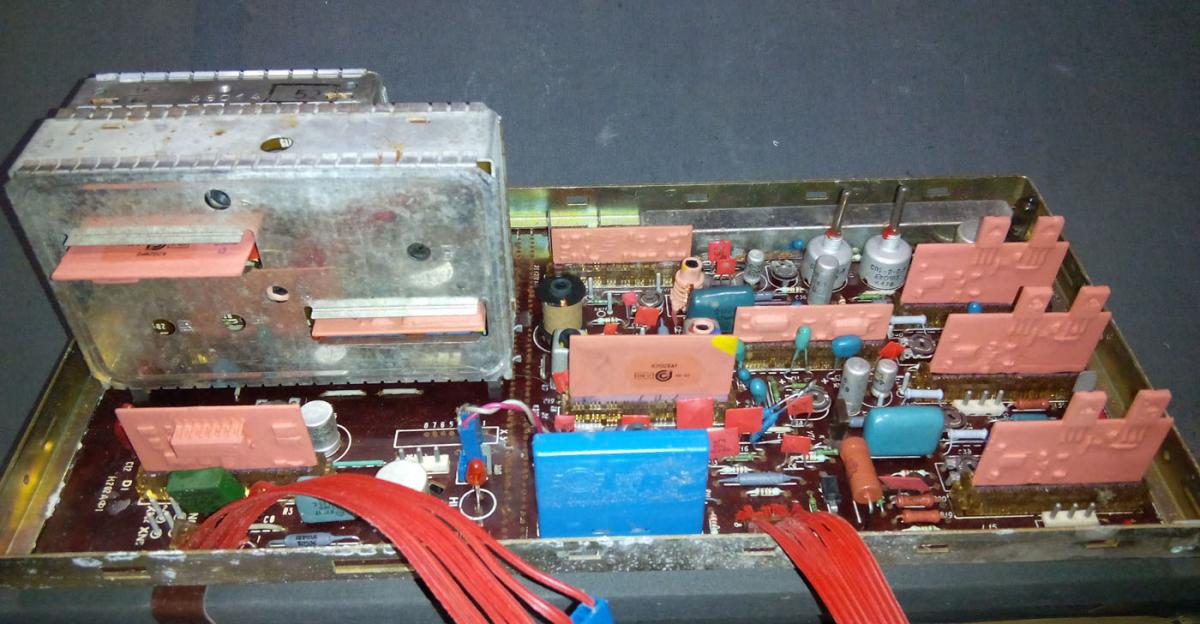

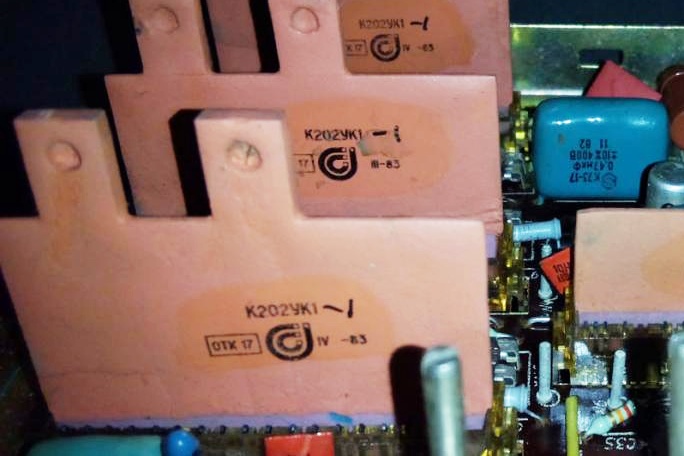

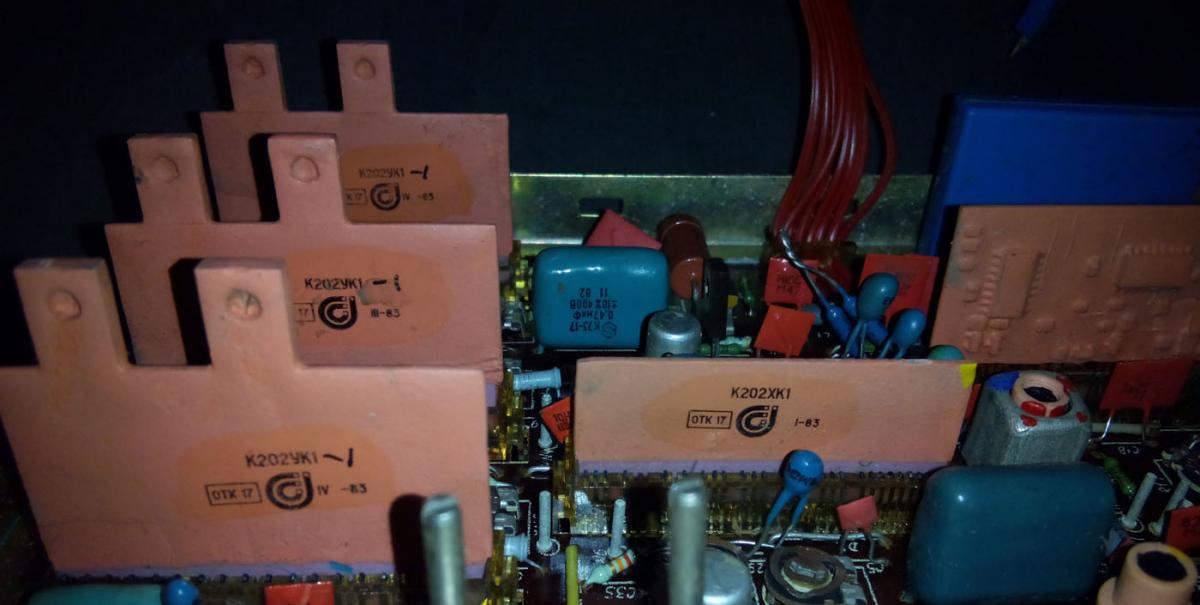

   Микросборка предназначена для работы в выходных видеоусилителях телевизионного блока цветности МЦ-1-1. Используется для усиления сигналов первичных цветов до значения, необходимого для нормальной работы кинескопа.

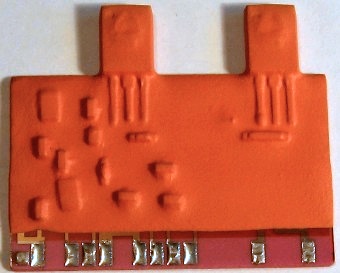

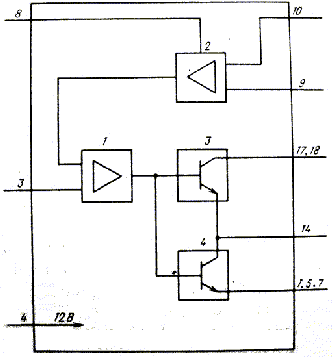

   В состав микросборки входят предварительный видеоусилитель 1, каскад привязки уровня черного 2 и выходные транзисторы 3,4.

   По конструкции и назначению она полностью аналогична микросборке К04УК008 и представляет собой её прототип.


(фото с Форума покупки радиодеталей)

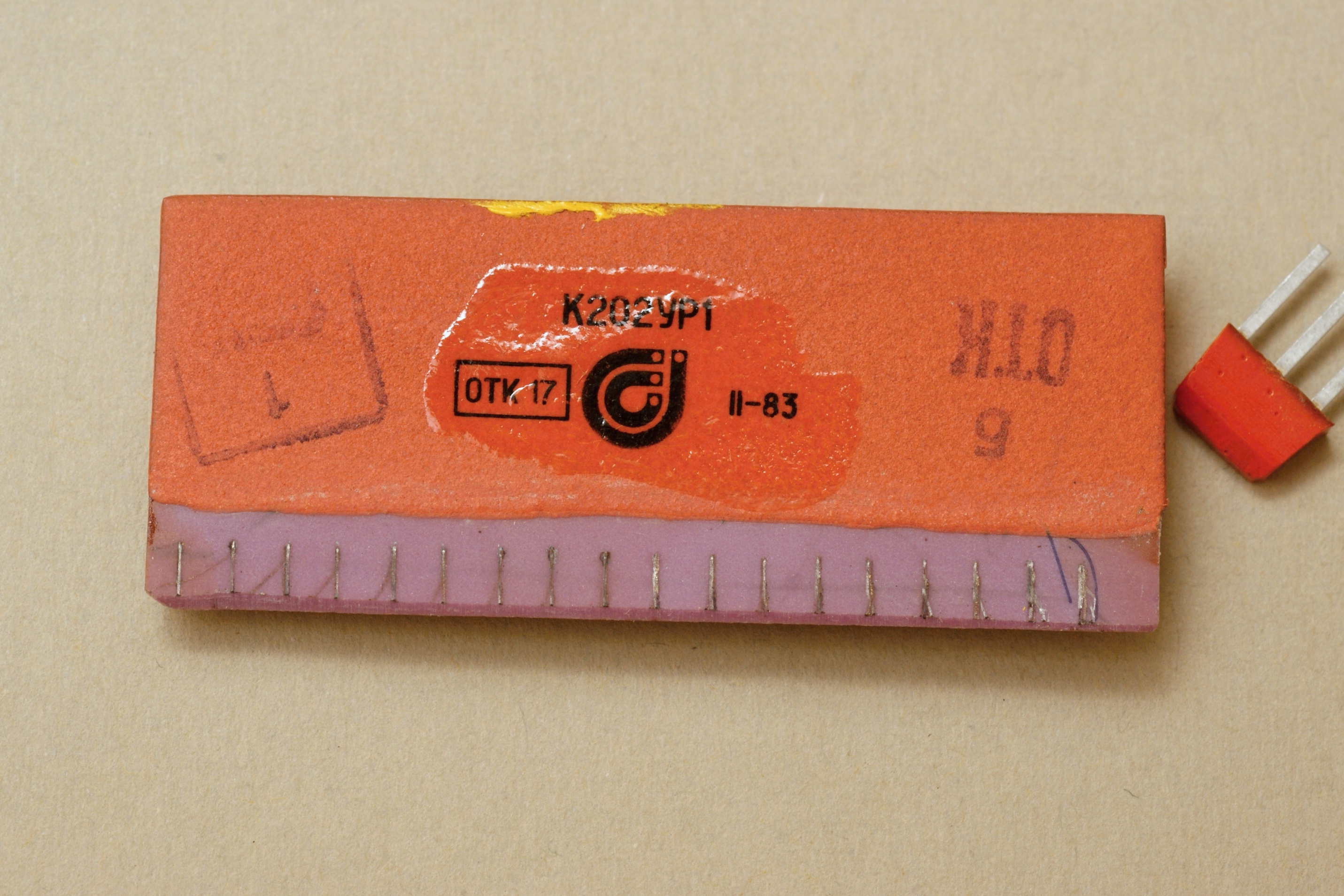

К202УР1

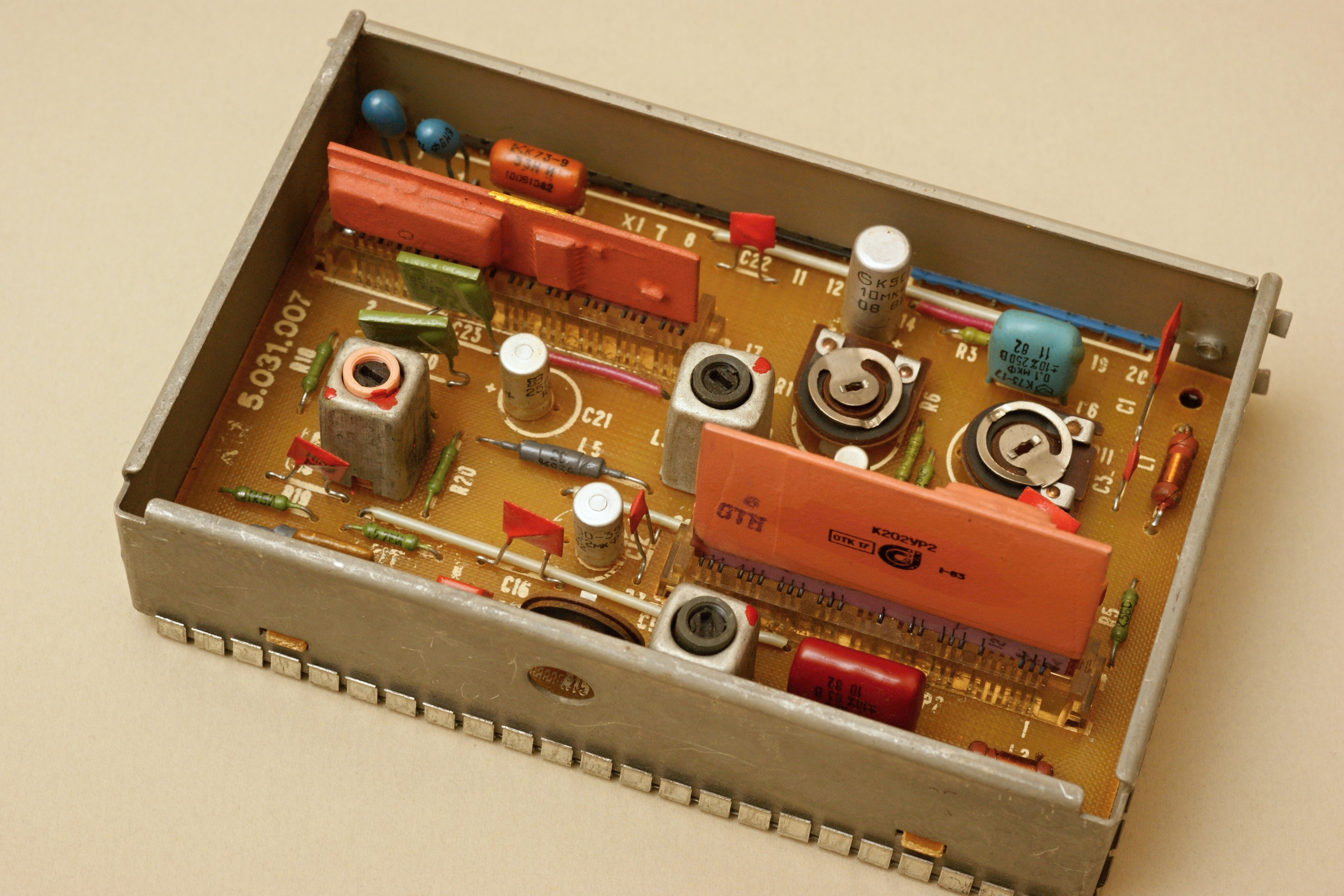

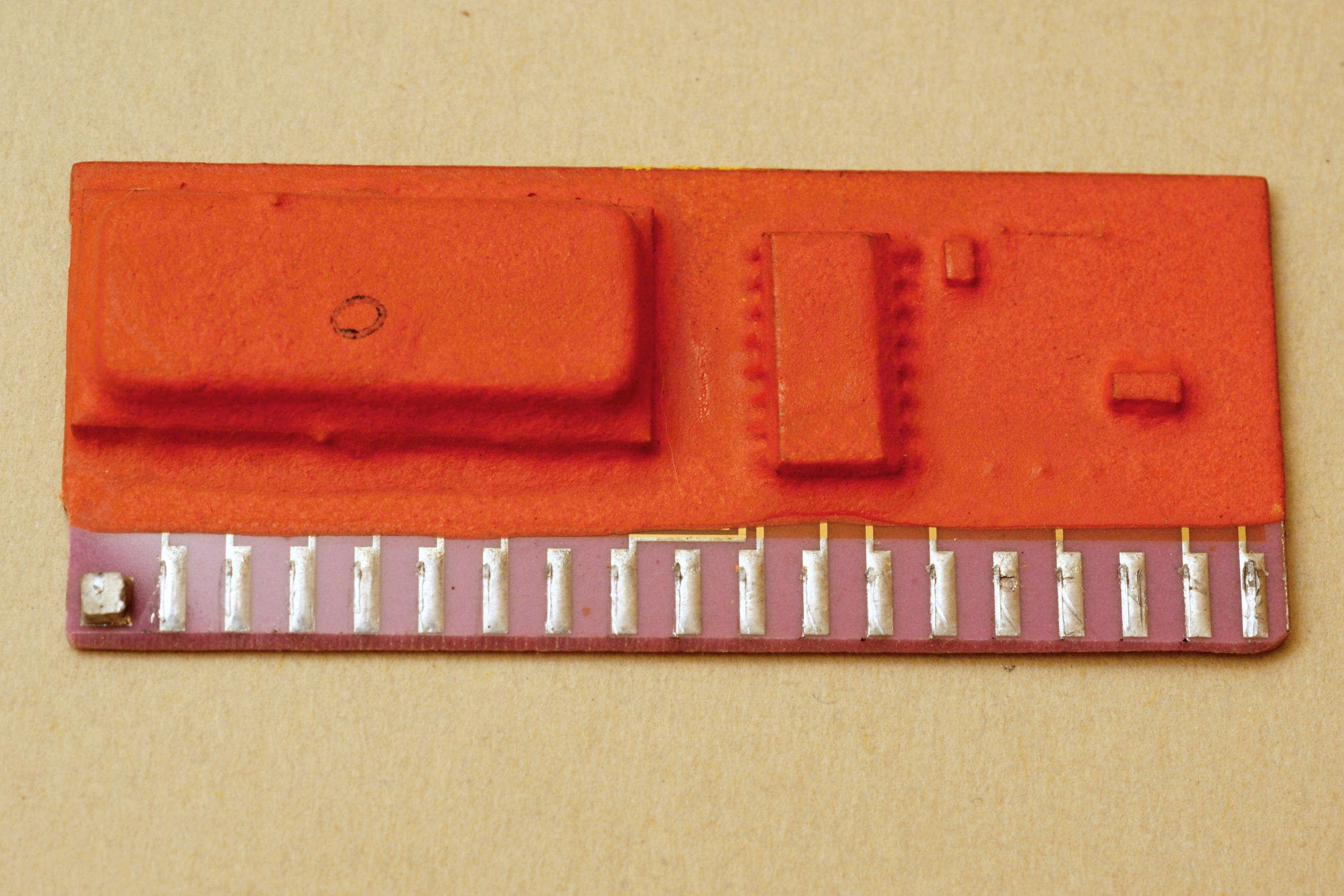

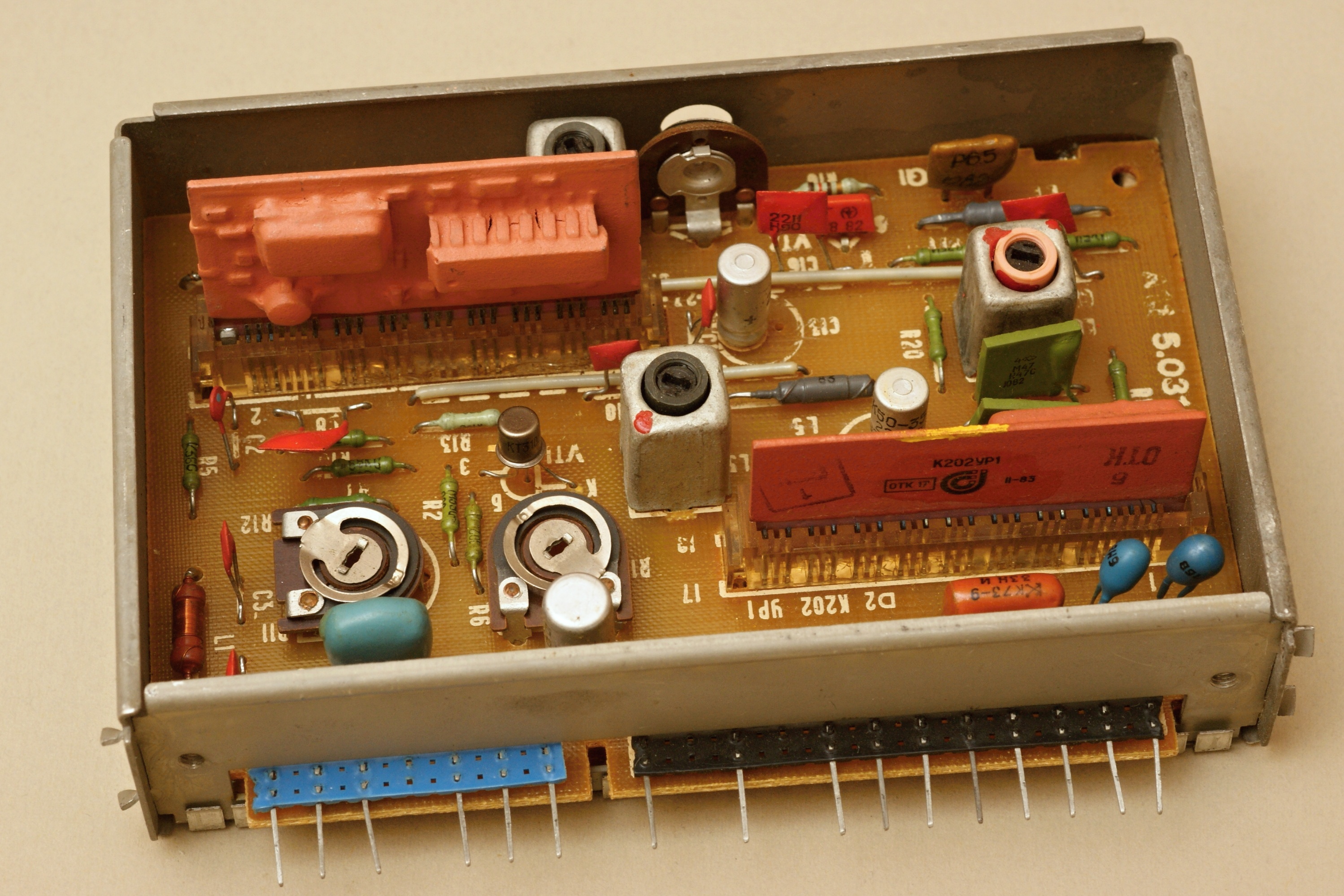

Микросборка усилителя промежуточной частоты звука; применялась в субмодуле СМРК-1-1 радиоканала телевизоров 2УСЦТ, прототип К04УР029.

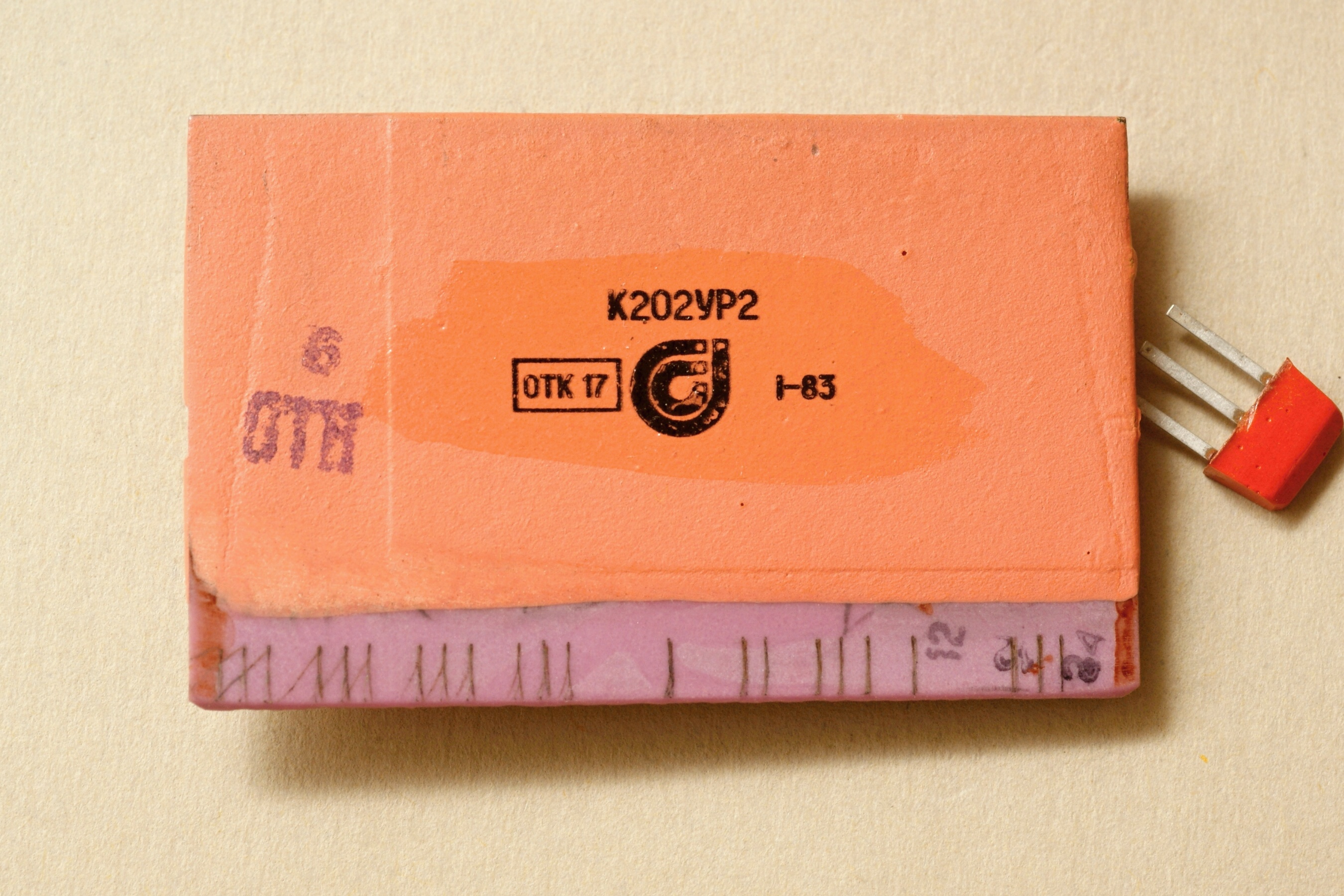

К202УР2

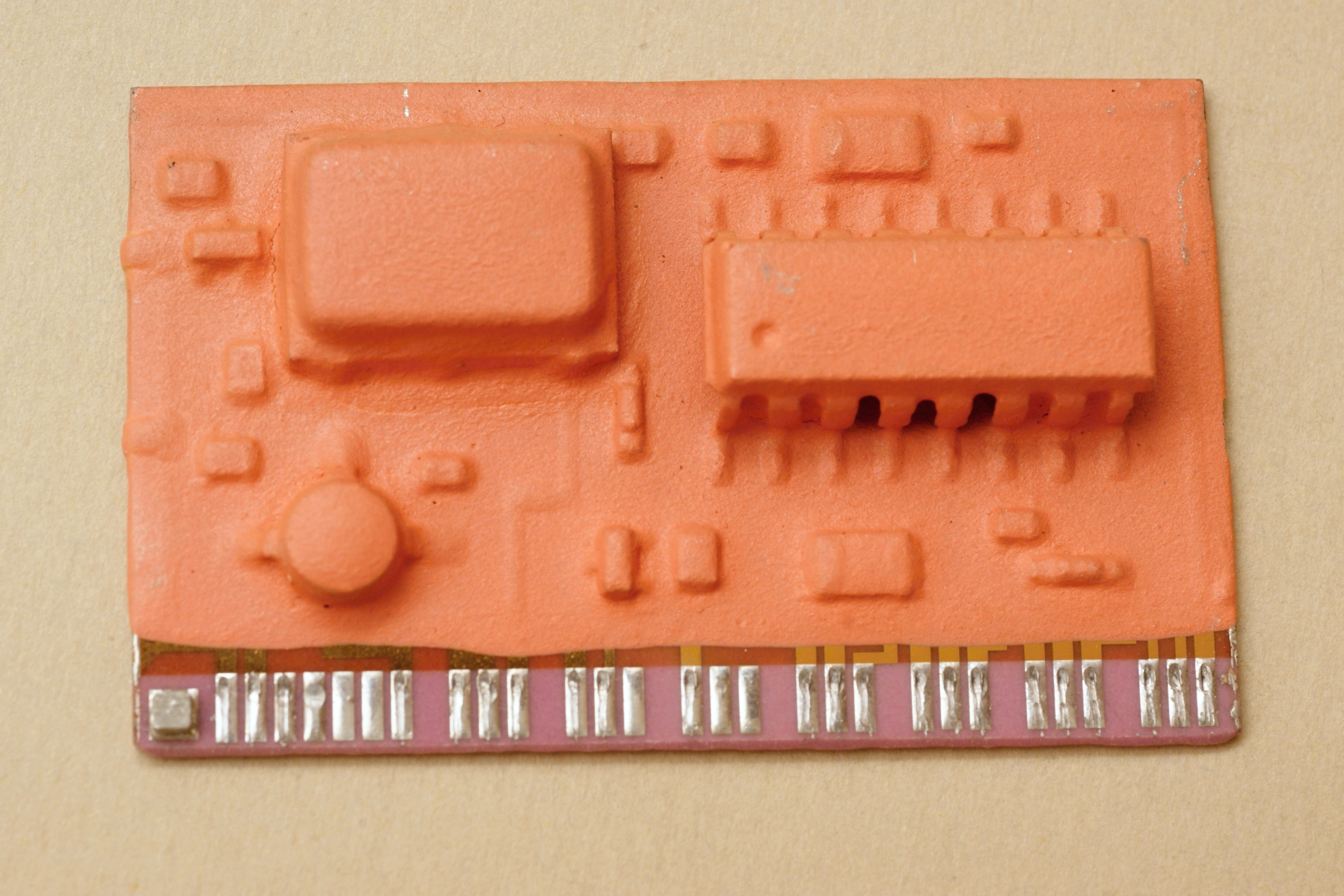

Микросборка усилителя и системы АРУ радиоканала, прототип К04УР030.

Применялась в субмодуле СМРК-1-1 радиоканала телевизоров 2УСЦТ.

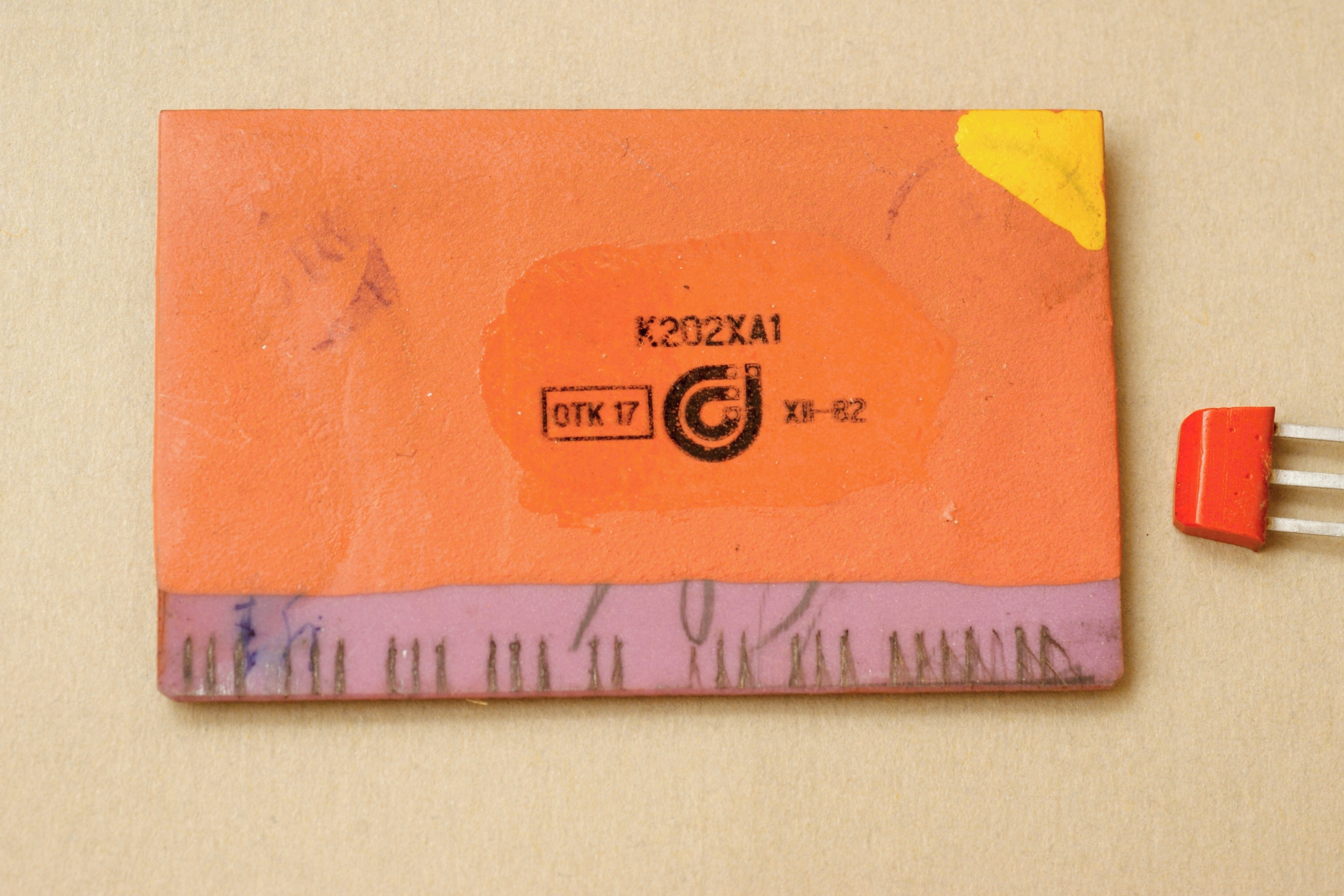

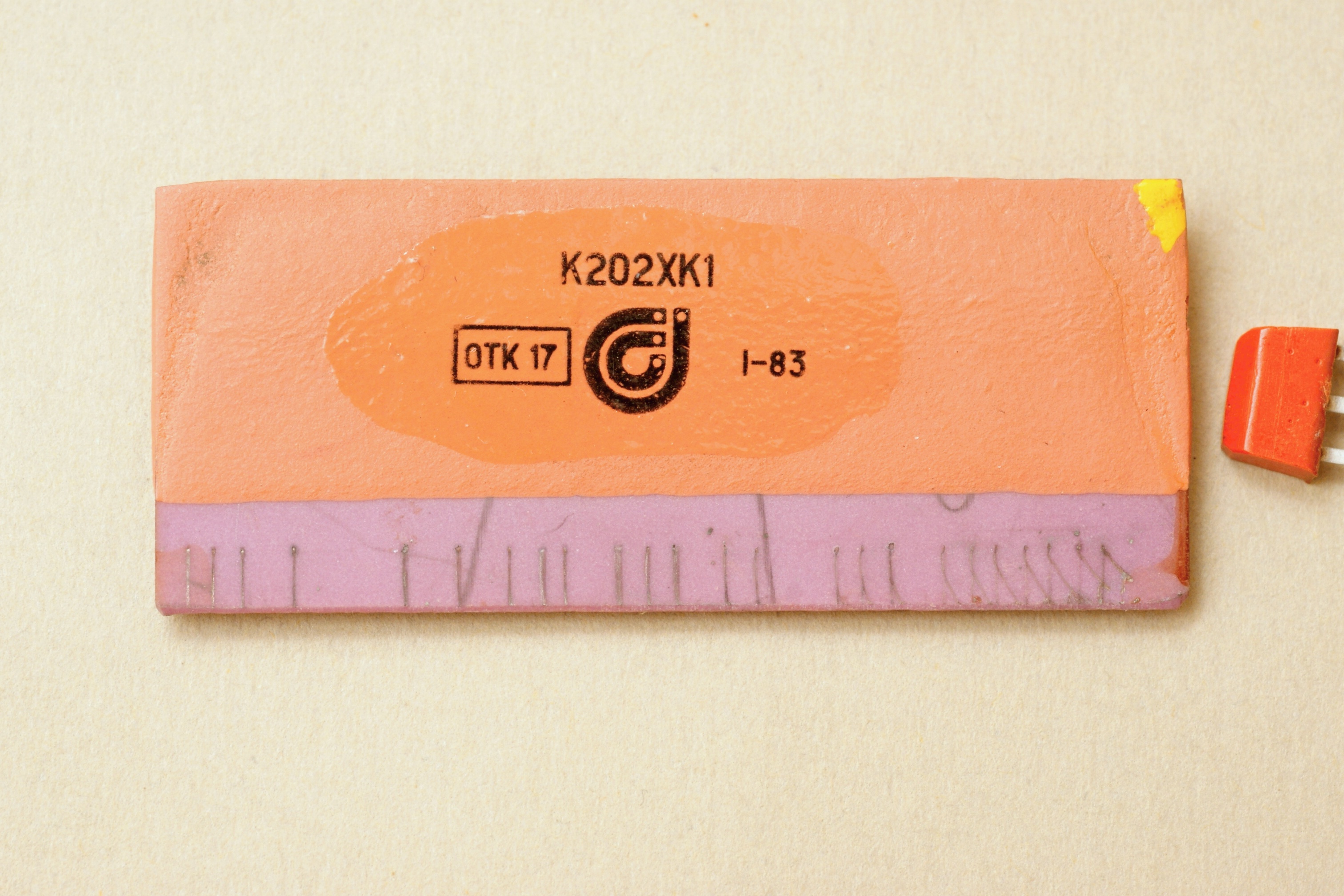

К202ХА1

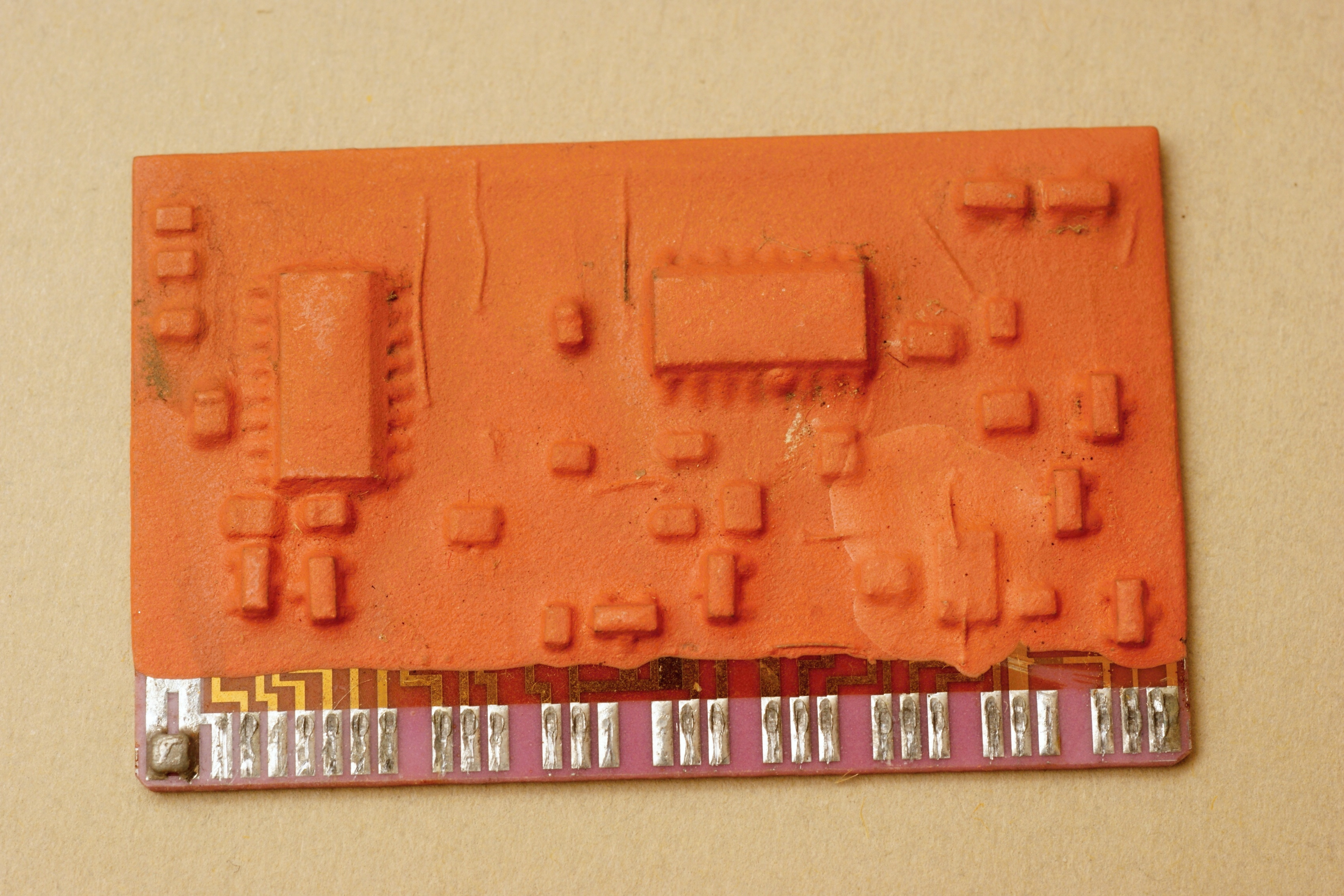

Микросборка детектора сигнала цветности, для применения в телевизионном блоке цветности МЦ-1-1.

Это прототип К04ХА026, в ней, помимо указанных выше изменений, поменяли также и элементную базу - планарные микросхемы КФ174ХА1 (?) заменили на обычные К174ХА1М.

К202ХК1

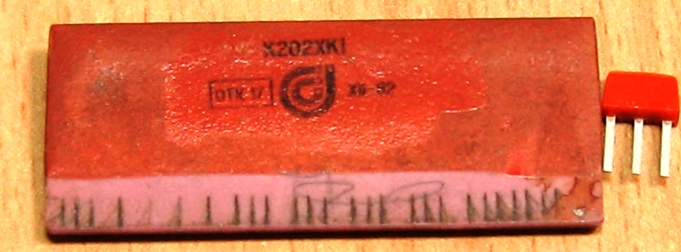

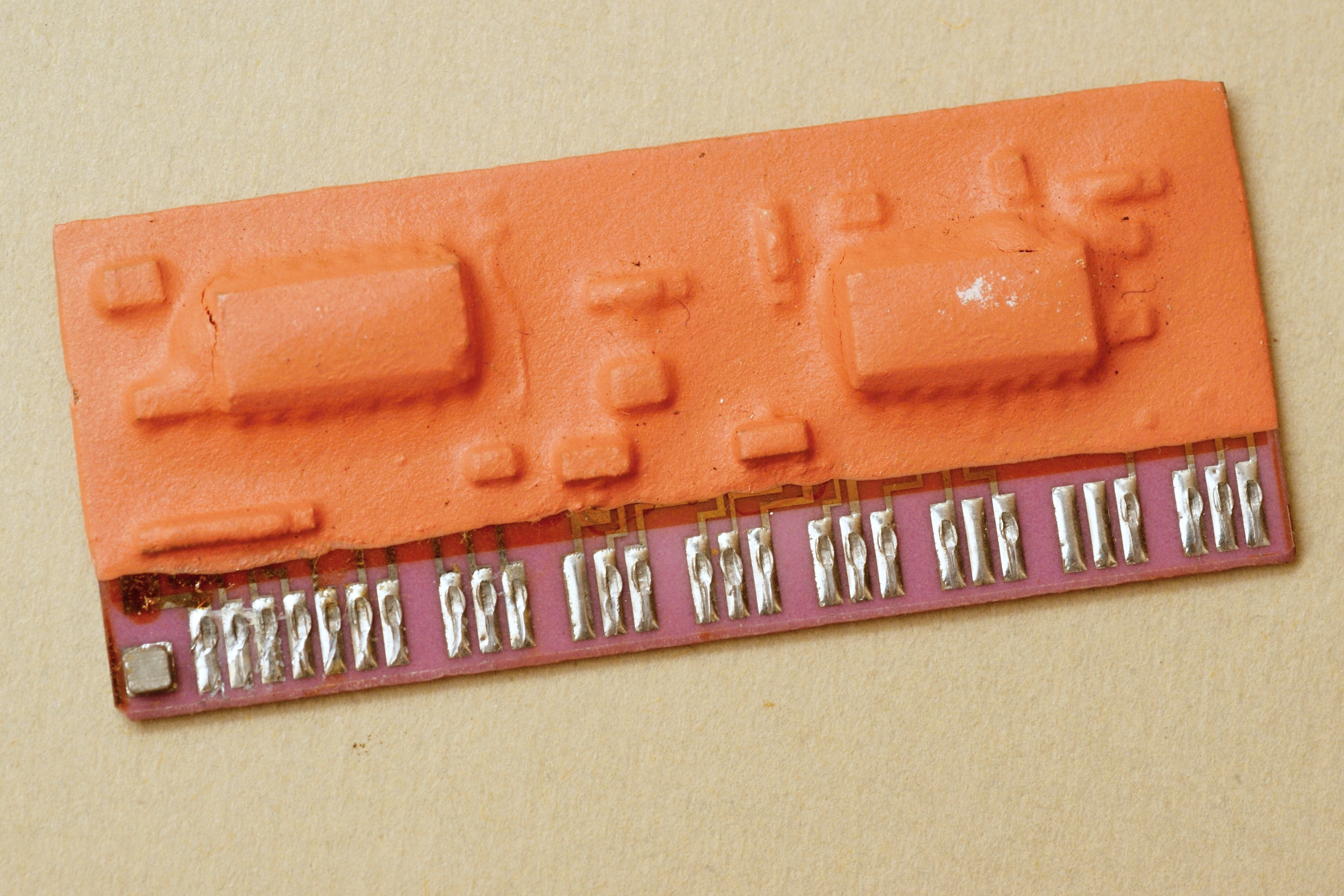

Многофункциональная комбинированная БГИМС, прототип К04ХК007.

Предназначена для работы в усилителе сигнала яркости и матрице. Применялась в телевизорах 2УСЦТ-51 и 2УСЦТ-61 ("Горизонт Ц-355", "Горизонт Ц-257" и др.).

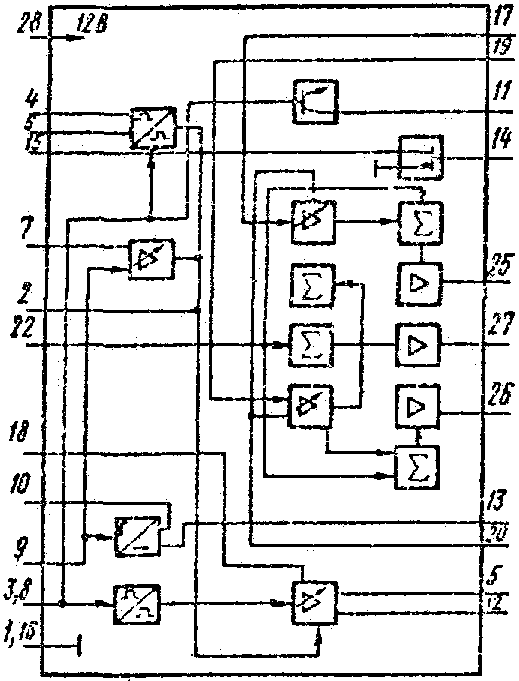

С помощью этой микросборки осуществляют регулировку контрастности и яркости, ограничение тока лучей кинескопа, режекцию сигналов цветности, матрицирование сигналов.

Кроме того, она выполняет функции усилителя задержанного сигнала, привязки уровня черного, а также усилителя сигналов E'R—Y, EB—Y с регулировкой насыщенности и матрицы для получения основных цветовых сигналов E'R, E'B, Е'G.

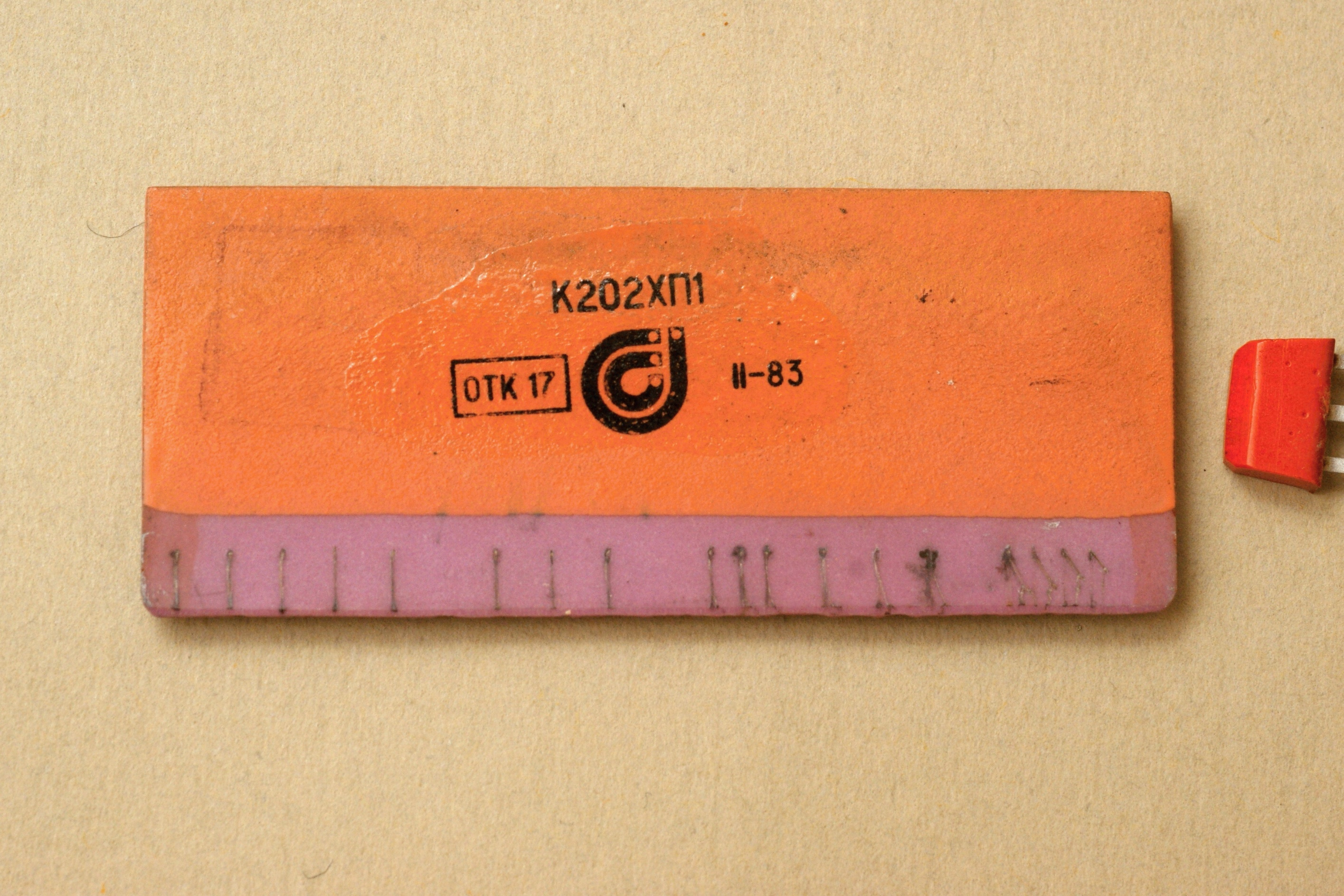

К202ХП1

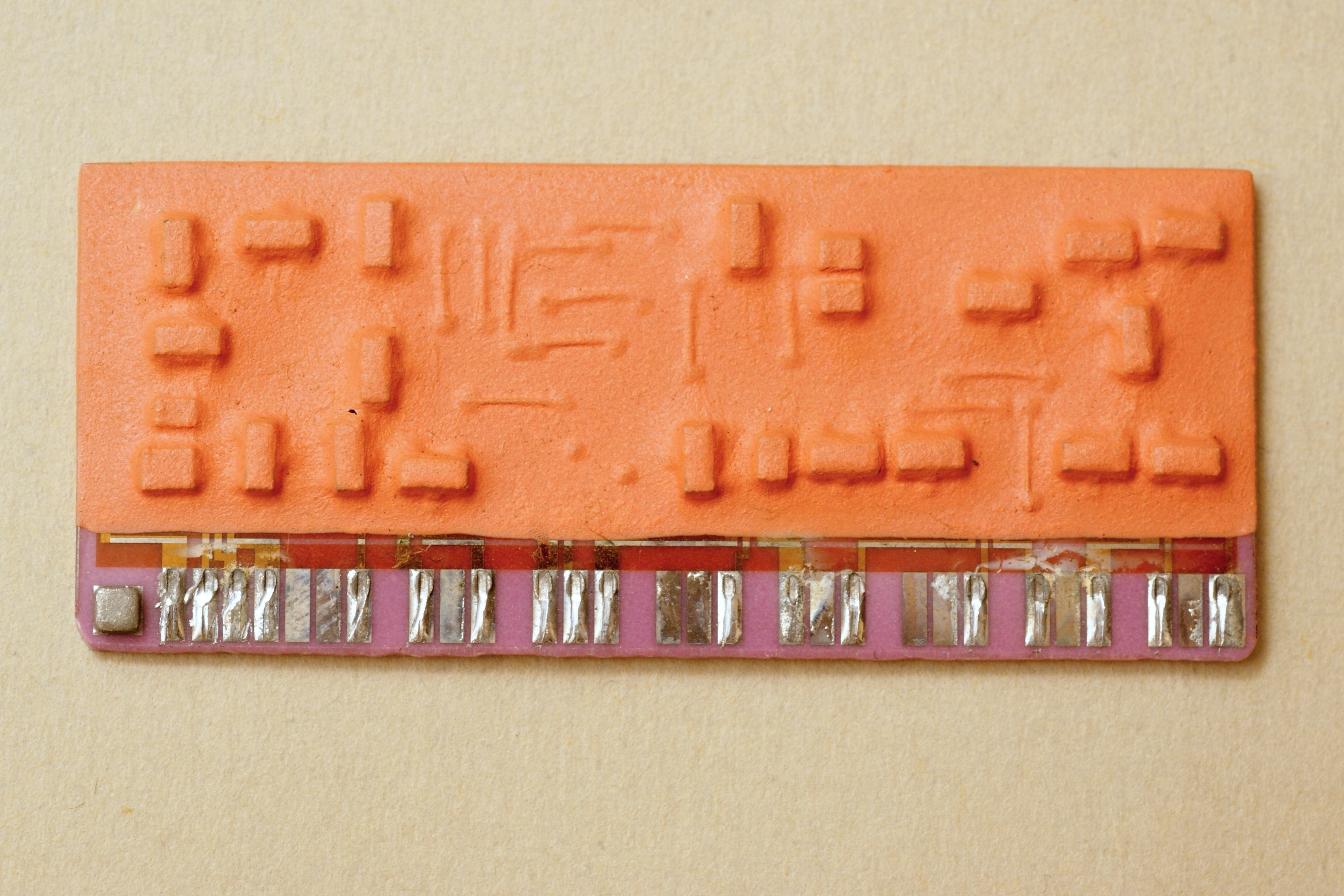

Схема обработки сигналов цветности, прототип К04ХП006.

Предназначена для работы в телевизионном блоке цветности МЦ-1-1.

Источники:

1. Никонов А.В., Папернов Л.З. Измерители уровня звуковых сигналов. - М.: Радио и связь, 1981
2. Кузинец Л. М., Соколов В. С. Узлы телевизионных приемников: Справочник. - М.: Радио и связь, 1987.
3. Унифицированный стационарный цветной телевизор 2УСЦТ: Справ. пособие/Д. Р. Бухман, А. Г. Кротченков, П. С. Обласов и др. - М.: Радио и связь, 1988. (Массовая радиобиблиотека; Вып. 1126)
