Регистры и цифровые линии задержки, МОП-технология
(уровень интеграции 150-500 транзисторов на кристалле). Серия была разработана
в конце 1969 года в КНИИМП, по ОКР "Кант"; основные разработчики:
ведущий инженер А.Я.Сирота, старшие инженеры Ю.В.Прокофьев, А.М.Копытов и
ведущий технолог начальник отдела 190 Ю.А.Верницкий.
Микросхемы серии предназначены для совместной работы с
145ой и
172ой сериями.
Первоначально серия выпускалась только в корпусе 401МC-12-1 (ныне 301.12-1, он же
ТО-5), состоящем из ножки с размещенными по окружности диаметром 5±0,1мм
12 выводами, кристалла с золотыми проводниками и баллона.
Выводы герметизированы согласованными металлостеклянными спаями.
Баллон, ножка и выводы выполнены из ковара и позолочены.
Круглая форма корпуса
обеспечивает равномерное распределение механических напряжений в спае,
а сравнительно большая толщина спая (1,7—2,5 мм) - надежную герметизацию
кристалла и высокую механическую прочность сборки (предел прочности на
растяжение соединений вывод-ножка составляет 4,5—9 кг).
ИС крепятся к ножке либо на лаке, либо, если нужен контакт с основанием,
с помощью золотого припоя или сплава золота. После укрепления интегральной схемы
на ножке сборка заканчивается операцией приваривания баллона к ножке.
Горячая сварка весьма надежна. Скорость натекания газообразного He составляет
всего 1х10-8 см3/сек.
К достоинствам этого корпуса следует отнести его низкую стоимость
и возможность использования дешевых методов монтажа. К недостаткам
цилиндрических корпусов следует отнести: ограниченные размеры кристаллов
(не более 2,5x2,5 мм); ограниченное число выводов (12); неудобство обращения
при монтаже (выводы нежесткие, при автоматизации сборки требуются
специальные держатели).
 |
  |

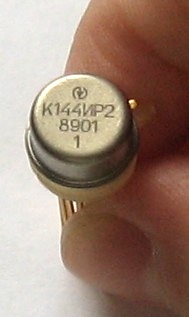

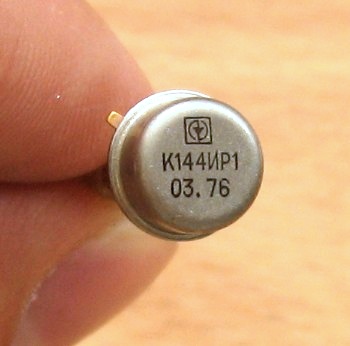

Квазистатический последовательный регистр сдвига на 21 разряд; точнее - три отдельных регистра (одно-, четырех- и 16-разрядный), с отдельными входами и выходами, но с общим питанием и тактировкой. Справочный лист и заводской паспорт на неё.
Разработана микросхема в Киевском НИИ МикроПриборов по теме "Кант"; выпускалась, помимо КНИИМП, заводами "Квазар" (интересный вариант логотипа - в квадрате) и "Квантор", Тернопольская область, г.Збараж.
(фото с форума Портативное ретрорадио)
(фото с сайта Музей старых
радиодеталей)
(фото с форума Радиокартинки)

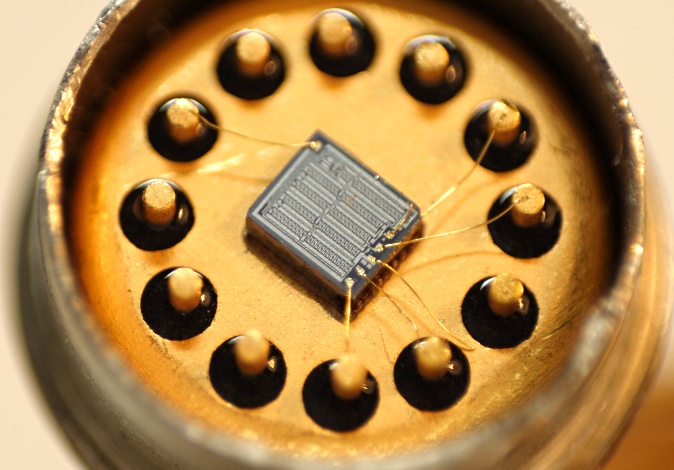

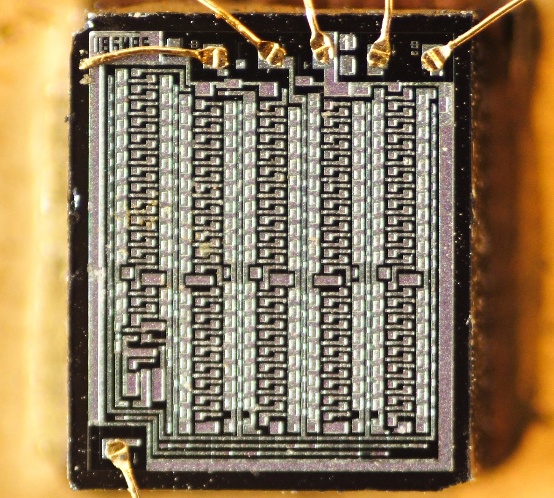

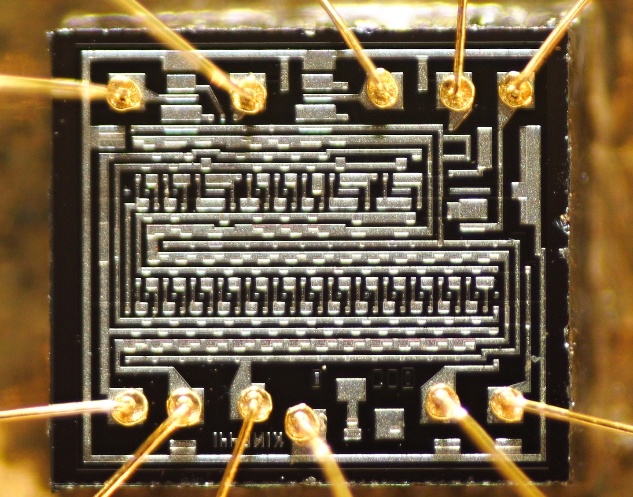

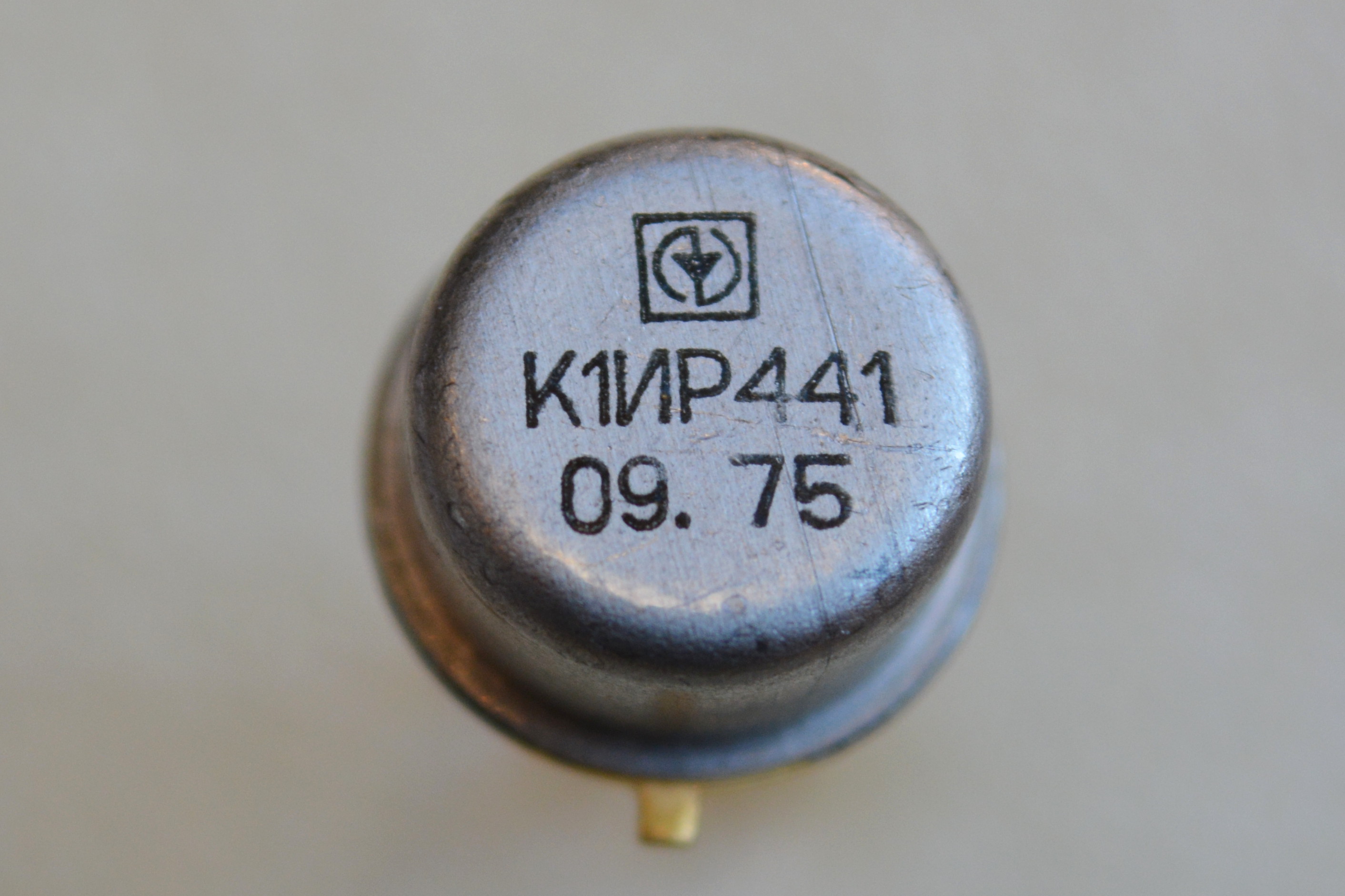

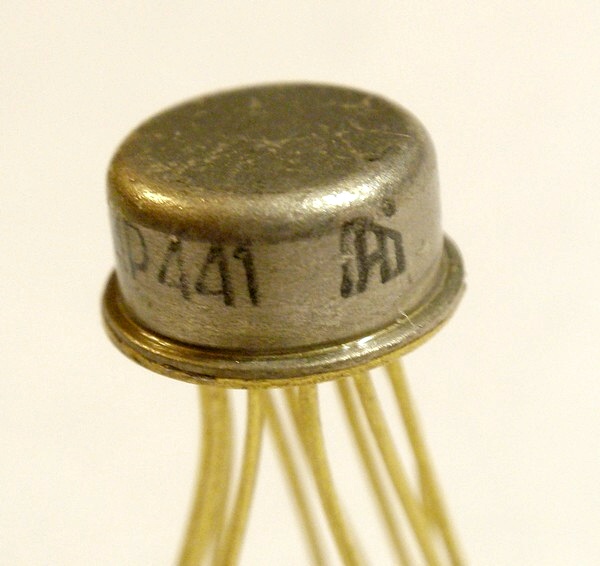

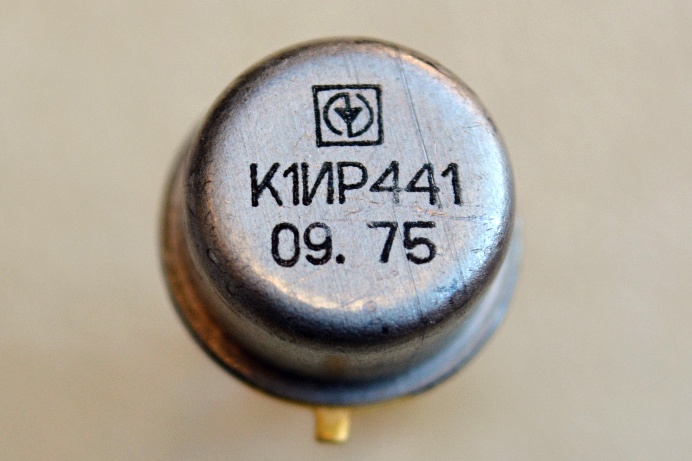

Специальная линия задержки на 90 бит. Фактически, как я понимаю, - тот же последовательный регистр. Внутри (см. ниже), ВНЕЗАПНО, стоит кристалл от 186ИР5! Справочный лист на неё. Производитель - киевский "Квазар". |
 |
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
Источники:
1. Эксплуатация и техническое обслуживание электронных клавишных вычислительных
машин. "Статистика", Москва, 1973.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
3. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина.
М., "Энергия", 1977
4. Справочник для регулировщика ЭКВМ. - г.
Владивосток, 1977г.
5. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.;
Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981
6. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под
ред. Б.В. Тарабрина. - 2-е изд., испр. - М.: Энергоатомиздат, 1985.
7. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
8. Стратегия выбора. - К.: "Корнiчук", 2012.
