172ая серия

Первая отечественная серия микросхем на МОП-транзисторах с алюминиевым затвором (высокопороговая р-канальная технология), с уровнем интеграции до 30 элементов на кристалле. Был у неё и вариант в планарных металлокерамических корпусах - 178ая серия.

Разработаны были Киевским НИИ микроприборов (тема "Кобра") по согласованию с Государственным Союзным конструкторско-технологическим бюро по проектированию счетных машин (ГСКТБ г. Ленинград). Как можно понять, серия предназначалась для настольных вычислительных машин (типа "Искра" и др.). Главным конструктором ОКР «Кобра» был назначен заместитель главного инженера НИИ В.И.Кибальчич, заместителями главного конструктора по схемотехнике стали ведущий инженер Е.А.Зеленевская, по технологии – ведущий инженер В.Н.Щеткин.

В 1968 г. было начато ее серийное производство на опытном заводе НИИ.

Микросхемы имели малое быстродействие (у ранних 0.6 мксек при емкости нагрузки 20 пф, у более поздних 1.2 мксек при 100 пф, но примерно одно и то же), большую мощность потребления (40 мВт/логический элемент) и большие по абсолютной величине уровни выходного напряжения, несовместимые с уровнями микросхем ТТЛ.

Общий заводской паспорт на микросхемы этой серии.

Конструктивно интегральные схемы 172ой серии выполняются в пластмассовом корпусе 301ПЛ14-1 (ныне 201.14-1) выводами на основе материала из пресс-композиции.

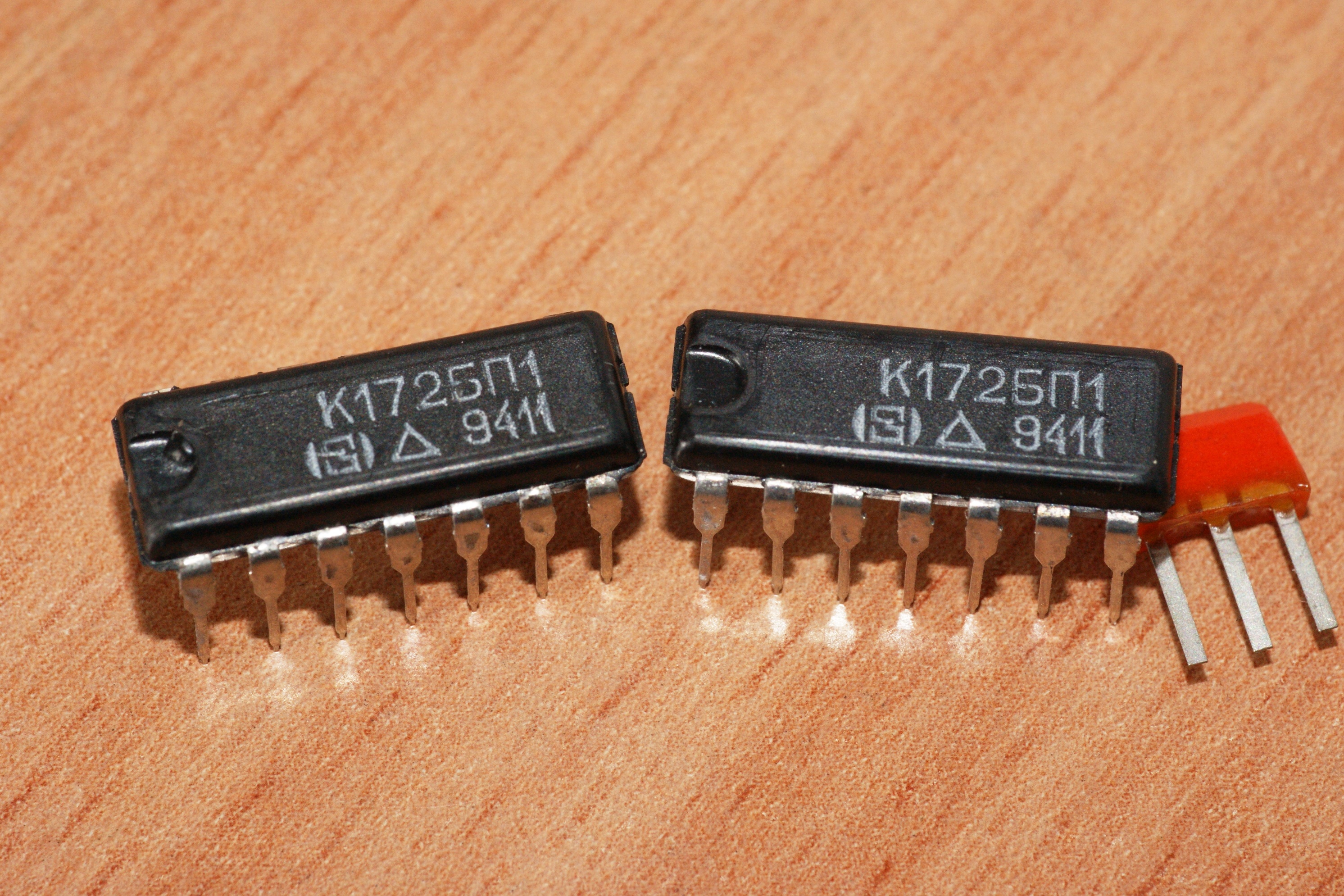

К172БП1

Странная микросхема, толком про неё ничего не известно, только "схема задержки для микрокалькулятора". При этом она, вероятно, появилась уже в послесоветское время.

Применялась она в калькуляторе "Электроника МК-59М". Скорее всего предназначена для подавления дребезга после того, как они кнопки вместо герконовых переделали на резиновые. В других моделях калькуляторов для этой цели были отдельные платы; затем, видимо, решили уместить в одну микросхему.

Производитель - украинский завод "Родон", г.Ивано-Франковск. Причем ранее он не был замечен в выпуске этой серии...

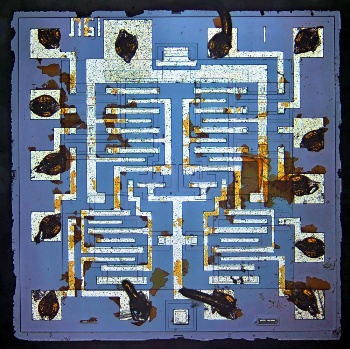

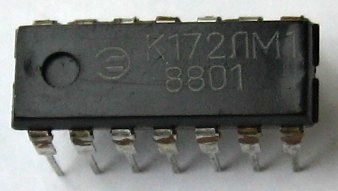

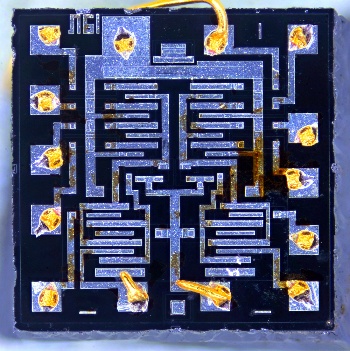

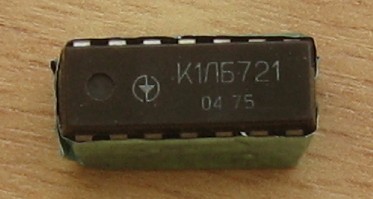

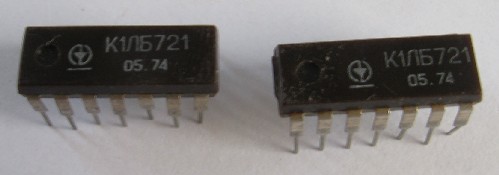

К1ЛБ721 + К172ЛМ1

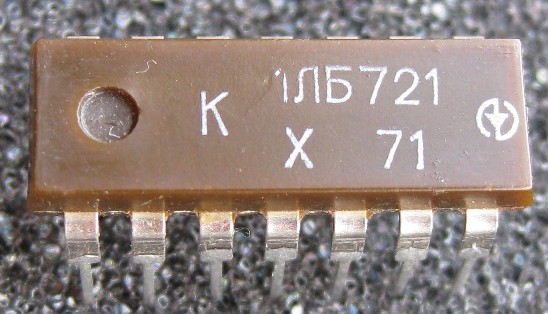

2 логических элемента 4ИЛИ-НЕ/4ИЛИ. Позднее название - К172ЛМ1. Справочный лист и заводской паспорт на нее.

Производители - киевский "Квазар" и "Квантор" (Тернопольская область, г.Збараж).

Интересный вариант логотипа с подчеркиванием (фото с форума Портативное ретрорадио) :


(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

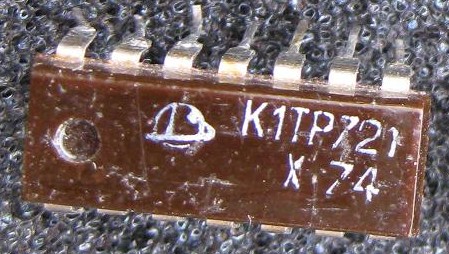

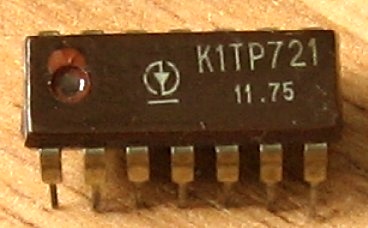

К1ТР721

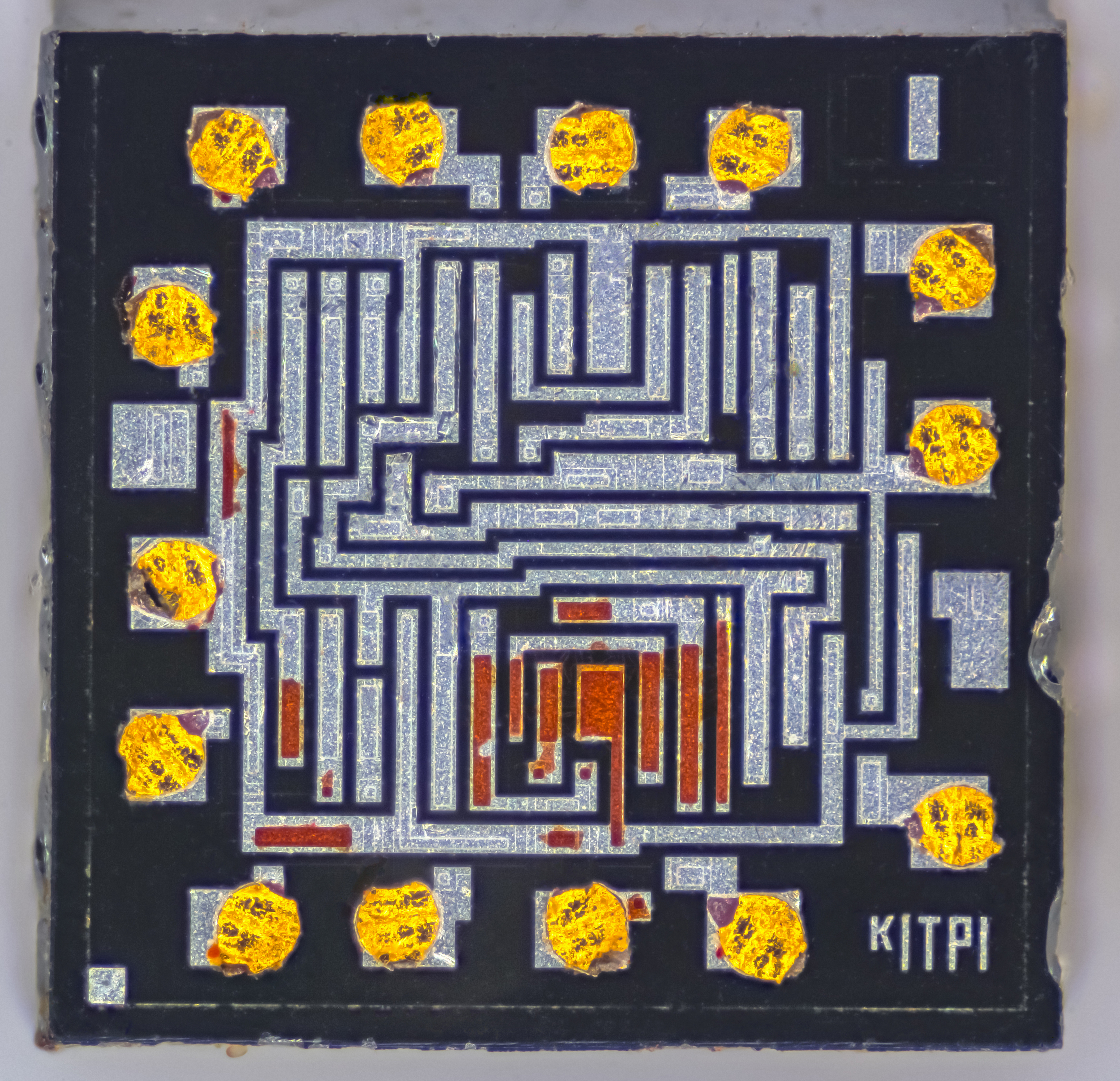

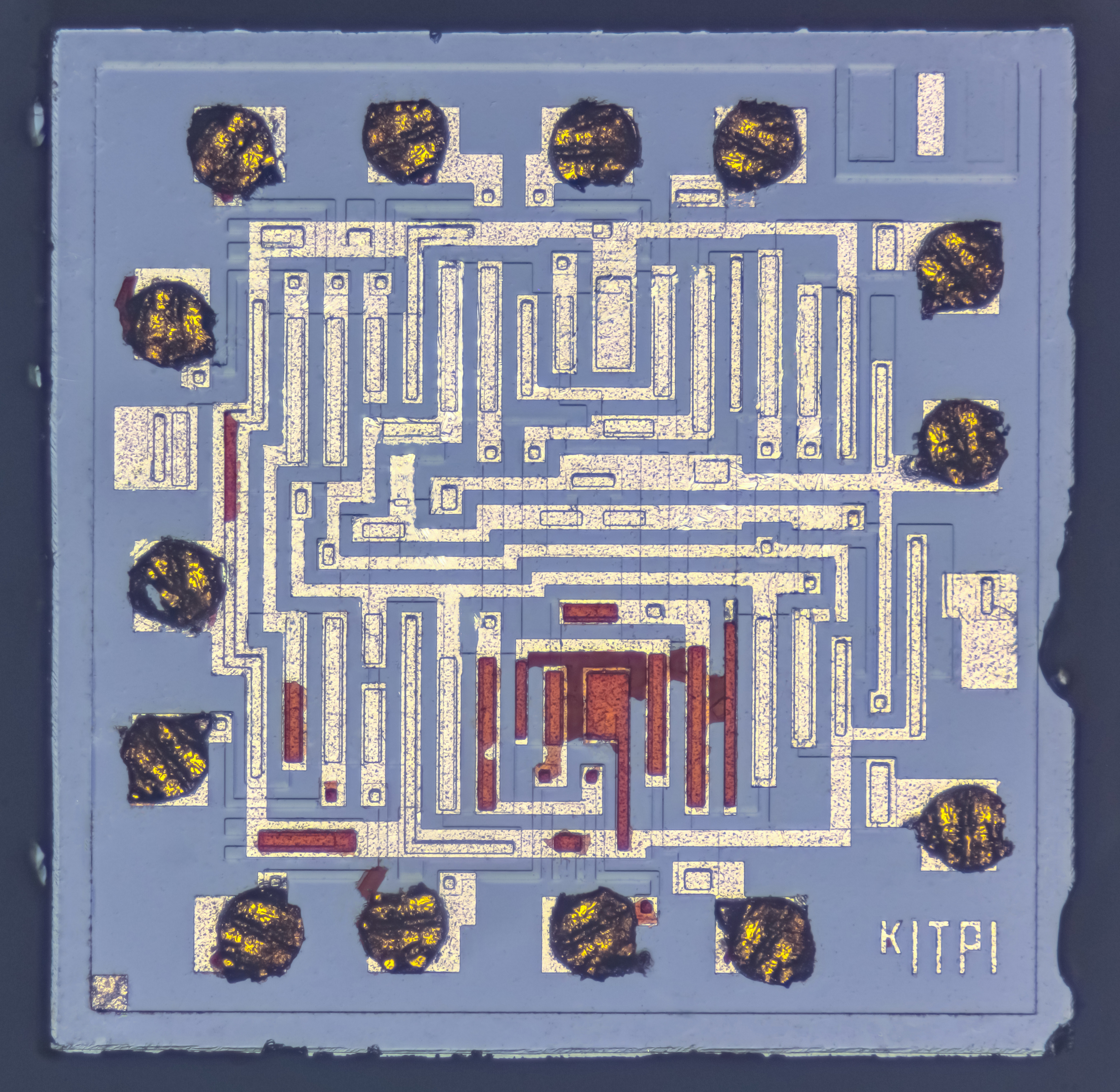

RS-триггер со сложной входной логикой (двухступенчатый, с раздельными входами).

Позднее название - К172ТР1.

Справочный лист и заводские паспорта (1ая и 2ая версии) на нее. Во втором паспорте, 1975 года (похоже более позднем чем первом), данные на микросхему довольно заметно отличаются - упало быстродействие, зато возросли гарантийная наработка и виброустойчивость... да и содержание золота ;)))

Производитель - "Квазар", г.Киев и ПО "Октябрь" (сейчас НИИ "Гелий"), г.Винница (Украина)

Источники:

1. Каталог интегральных микросхем (дополнение).- Центральное бюро применения. 1971-1972.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
3. Эксплуатация и техническое обслуживание электронных клавишных вычислительных машин. "Статистика", Москва, 1973.
4. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
5. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
6. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977
7. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
8. Справочник для регулировщика ЭКВМ. - г. Владивосток, 1977г.
9. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
10. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
11. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
12. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
13. Стратегия выбора. - К.: "Корнiчук", 2012.
