Серия выполнена по биполярной (ТТЛШ) технологии и включает в себя ряд регистров, применяемых в качестве элементов запоминающих устройств и сдвиговых регистров.
Микросхема 32-разрядного универсального регистра сдвига с временем
задержки не более 60 нс (матрица
из 32 триггеров со схемами управления). Содержит 959 интегральных элементов.
1517ИР1 предназначена для создания оперативного преобразователя кодов цифровой
информации из последовательного в параллельный и наоборот, с одновременным
перераспределением этой информации между рядами передатчиков и приемников. Целевое
назначение - быстродействующие микропроцессорные системы с конвейерной
обработкой информации, а именно микропроцессорный комплект с
программируемой структурой первого поколения (совместно с микросхемами
1509КП1 и др.).
Справочный лист и
заводской паспорт на нее.
Производитель - Нальчикский ЗПП (ПО "Элькор").
История этой микросхемы довольно интересна. Разработчиком её был таганрогский НИИ однородных микроэлектронных вычислительных систем (ныне НИИ МВС) при ТРТУ.
Вот что они говорят про неё :
"... образцы изделий, созданные в НИИ МВС в разные годы для обработки
сигналов в системах самонаведения - «Символ-4» ... Изделия «Символ-4» (1983 г.) и
«МПВК-20» (1990 г.) представляли собой многопроцессорные вычислители
производительностью 20x106 оп/с в объеме менее 1,5 дм3,
выполненные на отечественной элементной базе, причем часть СБИС была разработана в
НИИ МВС. Это микросхемы полнодоступного матричного коммутатора 16х16
1509КП1, микропроцессора 1815ВФ3 и
ортогональной регистровой памяти 1517ИР1 и 1517ИР2."
"В 1989 г. по заказу ЦКБ «Алмаз» <ныне
ГСКБ "Алмаз-Антей"
- К.> Минрадиопрома был разработан и изготовлен в нескольких
экземплярах проблемно-ориентированный вычислительный комплекс (ПВК-460) «Трасса», который представлял
собой параллельную вычислительную систему с массовым параллелизмом и программируемой архитектурой.
ПВК-460 «Трасса» включал 512 микропроцессоров 1815ВФ3 с программируемой структурой и аппаратной
реализацией макроопераций, 424 микрокоммутатора 1517ИР1 и 704 микросхемы ортогональной регистровой
памяти 1517ИР1, которые были разработаны в НИИ МВС и выпускались серийно предприятиями Минэлектронпрома."

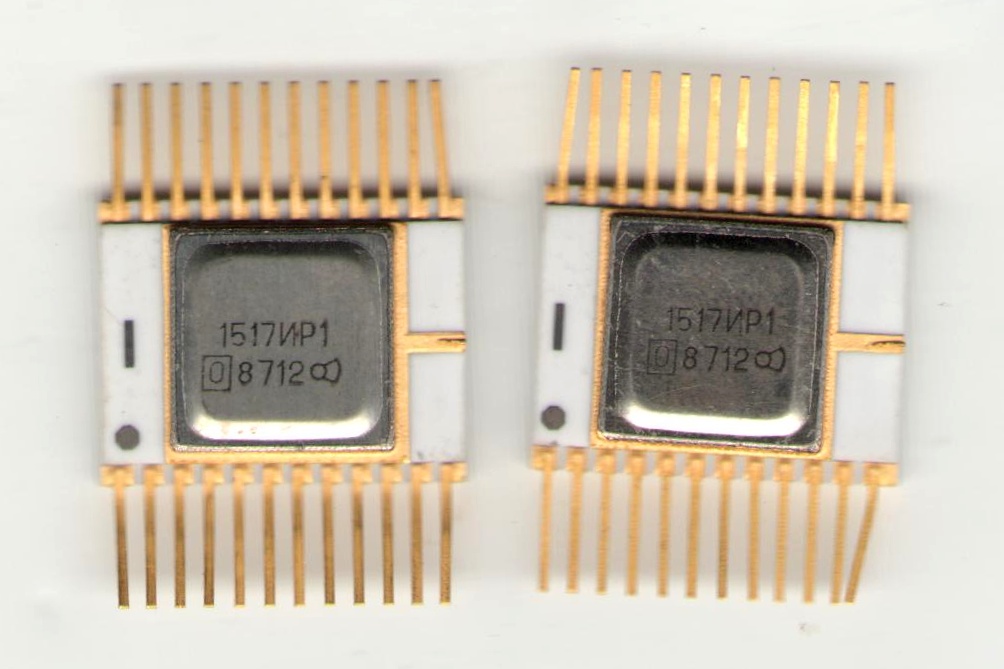

Что характерно, мои образцы микросхем, хотя и датированы относительно поздним, 1987 годом, но всё ещё сделаны на опытном производстве. Либо технологию очень долго не могли отработать, либо потребность в них была столь мала, что загружать серийный завод не стали...
Источники:
1. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
2. Микросхемы интегральные серии К1500...КР1531.-
СПб: Издательство РНИИ "Электронстандарт".
1993.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
4. Каляев И.А., Левин И.И., Семерников Е.А. Реконфигурируемые вычислительные системы. //
Гироскопия и навигация. - М.: Изд-во ЦНИИ "Электроприбор", 2009.
