1521ая серия

Серия состоит из двух микросхем - быстродействующих базовых матричных кристаллов, выполненных по ЭСЛ 2,5-микронной технологии. Микросхемы совместимы с сериями К100 и К500.

Разработка была выполнена НИИМЭ "Микрон" в 1983 или 1984 годах по теме "Ирбис-200" (И200М), в рамках создания элементной базы высокоскоростных вычислительных комплексов "Эльбрус-2".

Серия сделана на замену микросборок 200ой серии. Микросхемы 1521 монтировались на то же посадочное место, что и 200ая серия, совпадали выводы земли-питания. Помимо этого разработчики старались, чтобы каждая БИС на основе 1521ХМ1 была точным функциональным аналогом соответствующей микросборки 200ой серии - это позволяло заменять на 1521ХМ1 без переразводки печатной платы. Как правило это удавалось - большое количество элементов в матрице и быстродействие базового элемента более чем вдвое большее, чем у 100 серии, позволяли это обеспечить.

В дальнейшем микросхемы, созданные на основе этих БМК, получили применение и в разрабатываемых в начале 1990-х ЭВМ ЕС "Ряд-4".

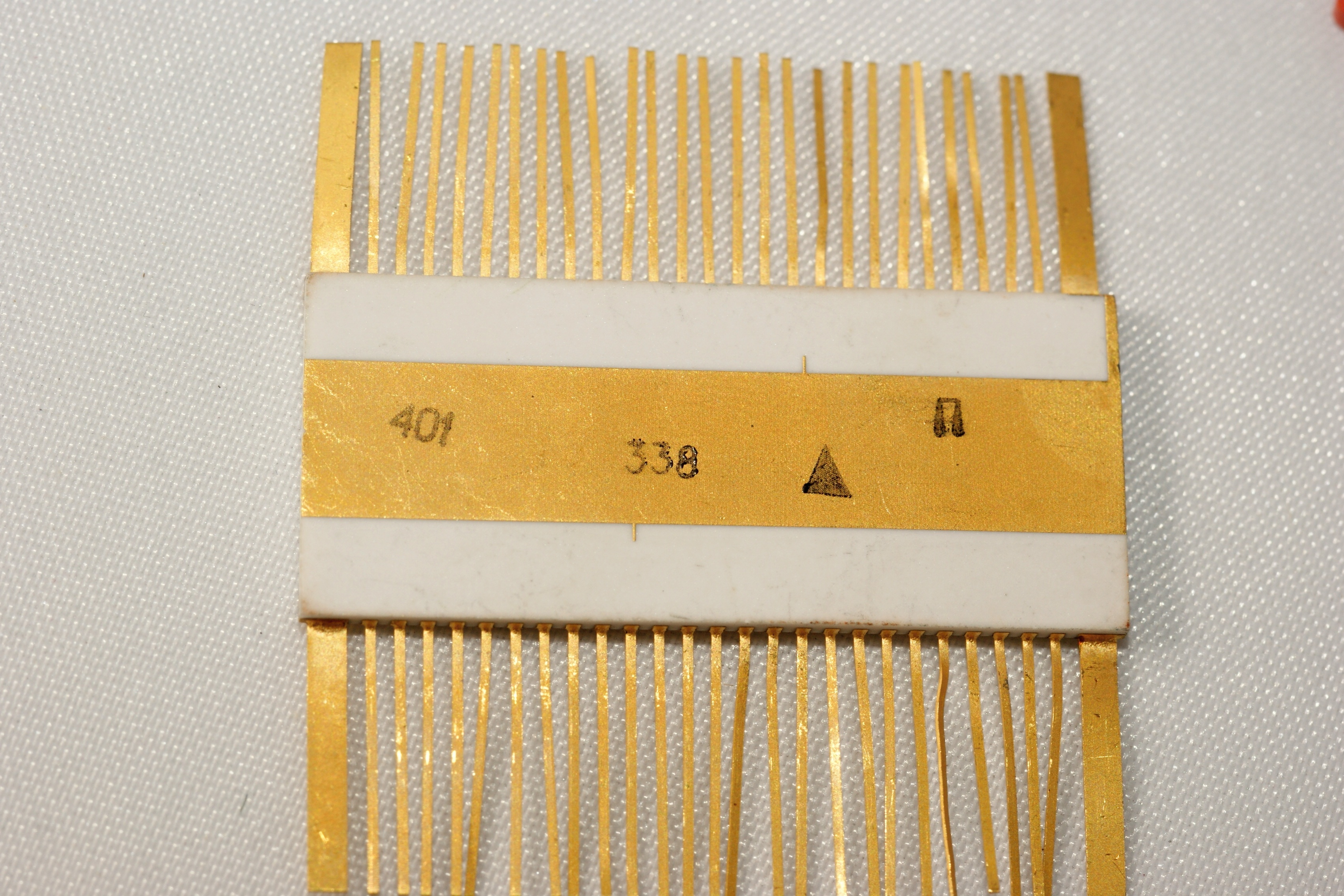

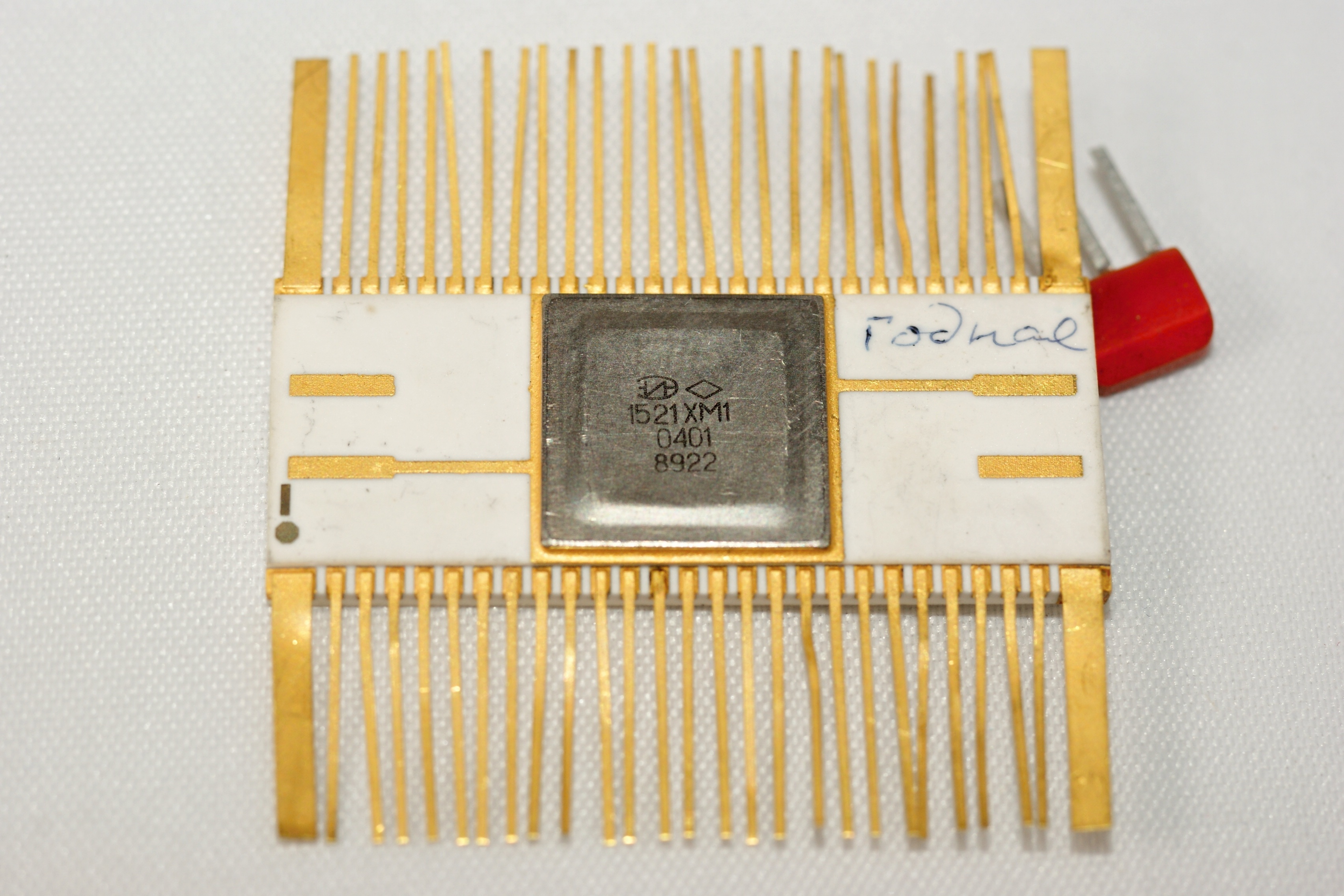

1521ХМ1-0401, -0406, -0412

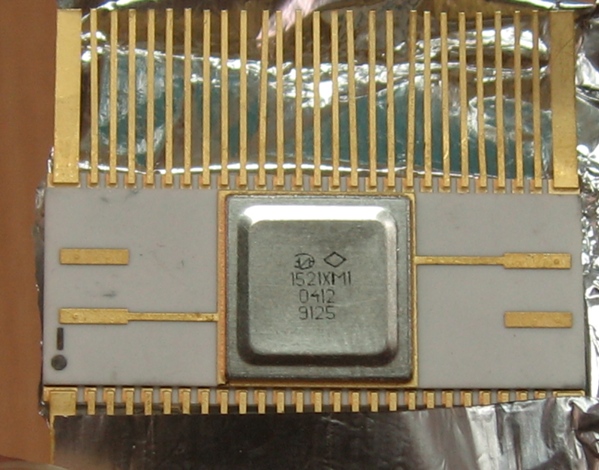

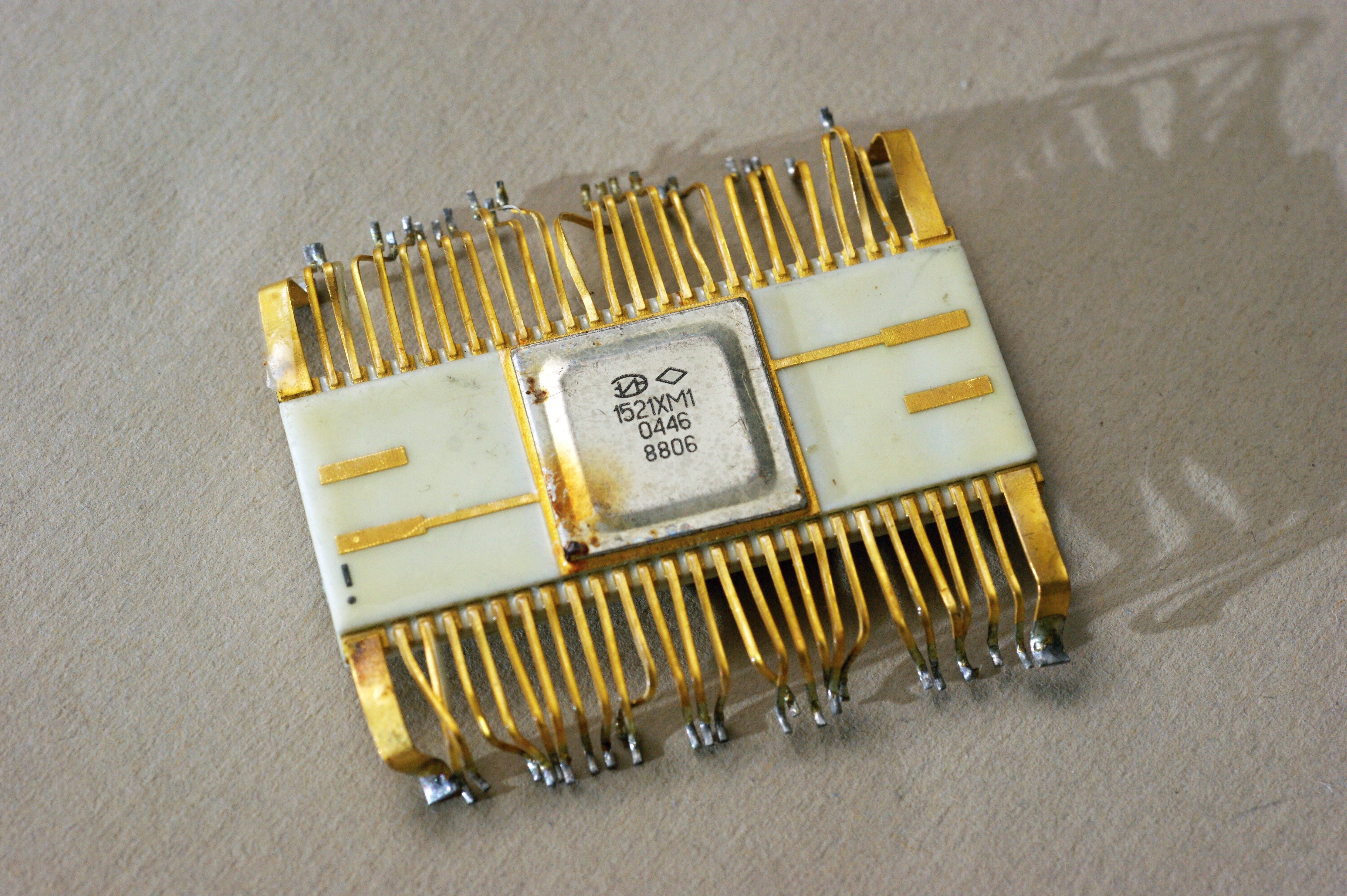

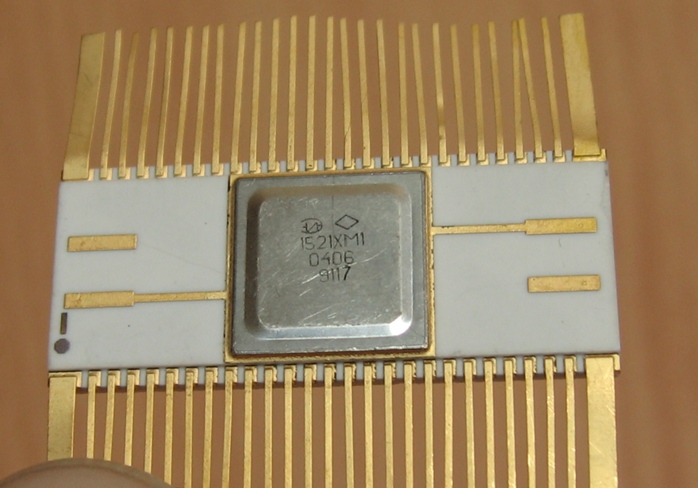

микросхема 1521ХМ1

Микросхема представляет собой цифровой базовый матричный кристалл, содержащий 2750 интегральных элементов или 300 эквивалентных вентилей. Подробное описание её.

Состоит из 36 матричных внутренних базовых ячеек (6x6), 24 периферийных базовых ячеек, 36 мощных транзисторов, 4 источников базового и опорного напряжений, 48 входных сопротивлений.
Версия 0401 - коммутатор 3х9, версия 0406 - две свертки по модулю три в непозиционном коде; версия 0412 - три схемы сравнения пятиразрядных чисел.

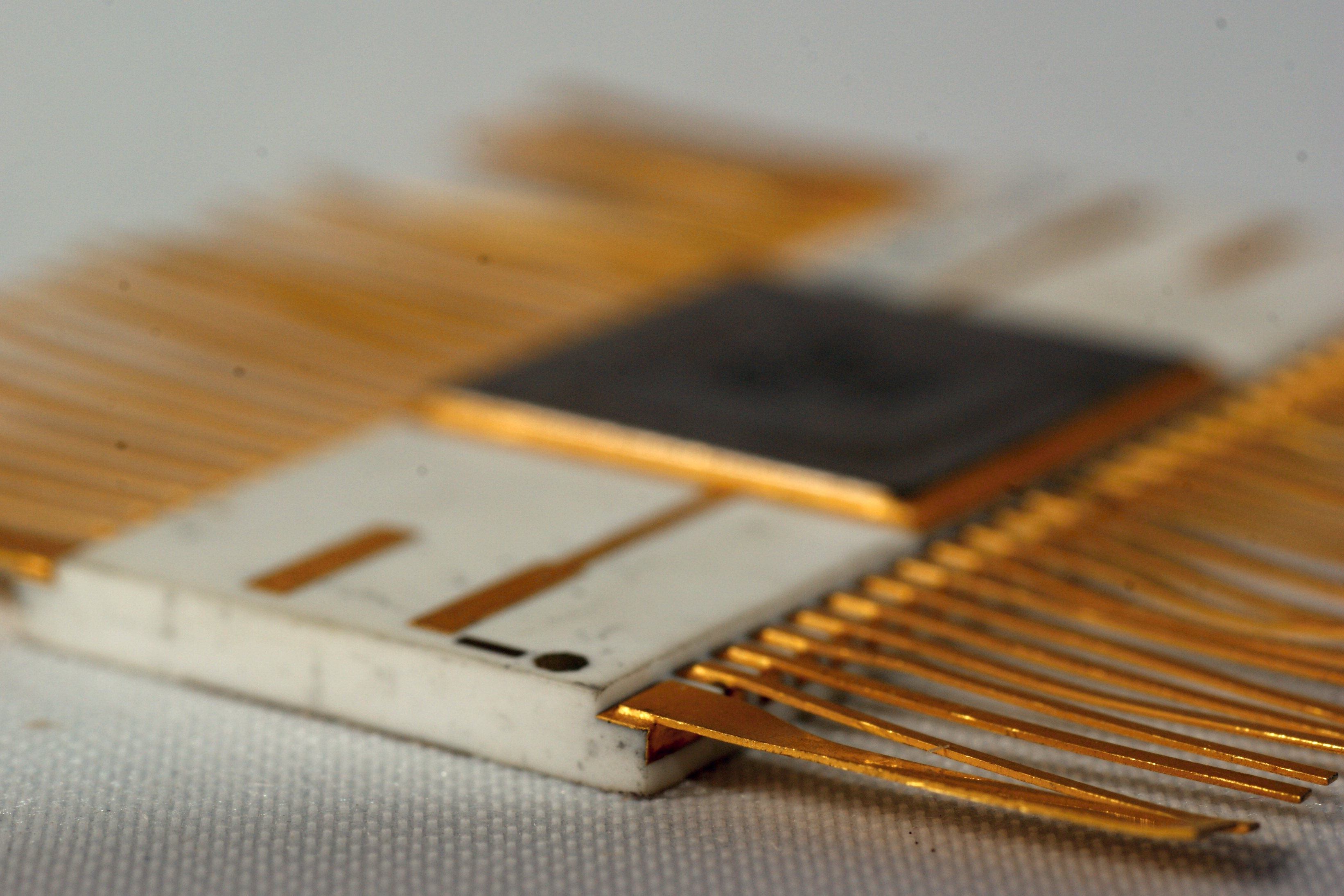

Корпус типа 4135.54-1. Кстати, насколько я помню, это единственная микросхема в таком корпусе.

Производитель - "Микрон" (Зеленоград).

Электрические параметры

Выходное напряжение низкого уровня -1,63 В
Выходное напряжение высокого уровня -0,98 В
Пороговое напряжение низкого уровня -1,475 В
Пороговое напряжение высокого уровня -1,105 В
Потребляемая мощность 4,5 Вт
Напряжение питания -5,2 В
Входной ток низкого уровня - не более 5 мкА
Входной ток высокого уровня - не более 100 мкА
Время задержки распространения сигнала на вентиль 0,7 нс

микросхема 1521ХМ1

микросхема 1521ХМ1

микросхема 1521ХМ1

микросхема 1521ХМ1

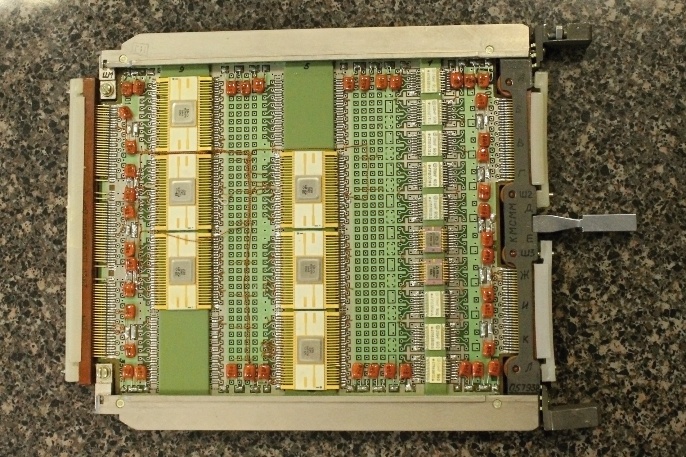

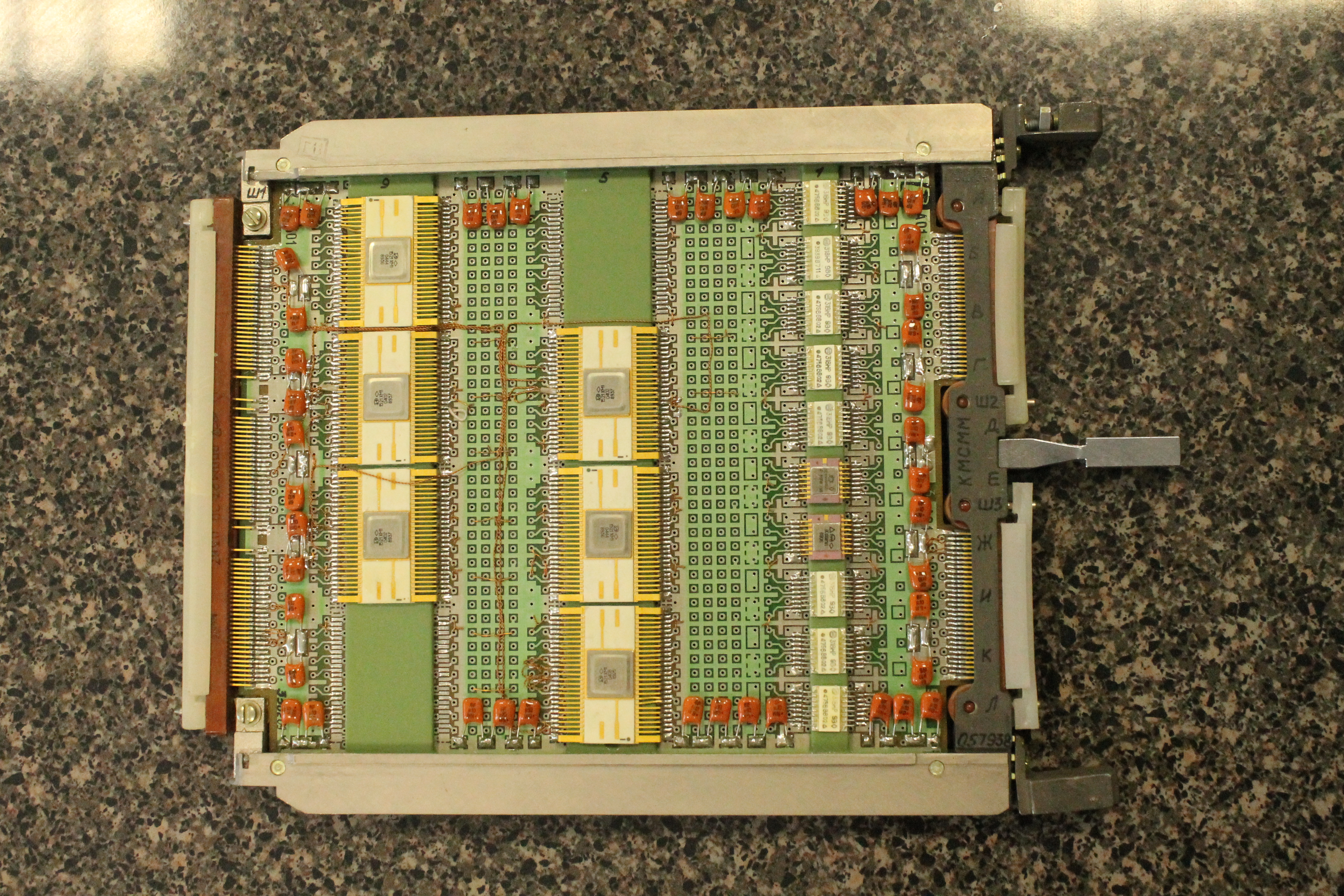

ТЭЗ от МВК "Эльбрус-2" с микросхемами К1521, из коллекции Музея компьютерной истории в Моунтин Вью:

микросхема 1521ХМ1
(фото из журнала Что-то с памятью моей стало)

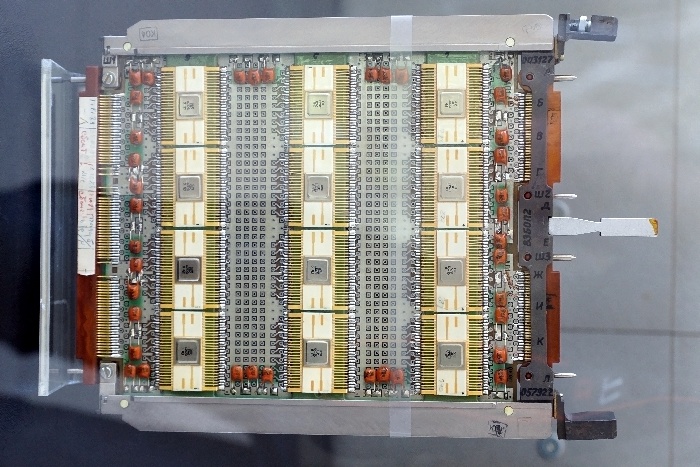

И аналогичный экземпляр, уже из отечественной экспозиции в библиотеке Института систем информатики СО РАН:

микросхема 1521ХМ1
(фото Леонида aka RCgoff)

Источники:

1. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
2. Перспективы развития базовых матричных кристаллов ЭСЛ-типа. - "Электронная промышленность" №1-2/93.
3. Микросхемы интегральные серии 1515...1531.- Спб.: Издательство РНИИ "Электронстандарт", 1993.
4. Цифровые интегральные микросхемы: Справочник / П.П. Мальцев, Н.С. Долидзе, М.И.Критенко и др.- М.: Радио и связь, 1994г.
5. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
6. Коледов Л.А. Технология и конструкции микросхем, микропроцессоров и микросборок: Учебное пособие. 2-е изд., испр. и доп. - СПб.: Издательство "Лань", 2007.
