1808ая серия

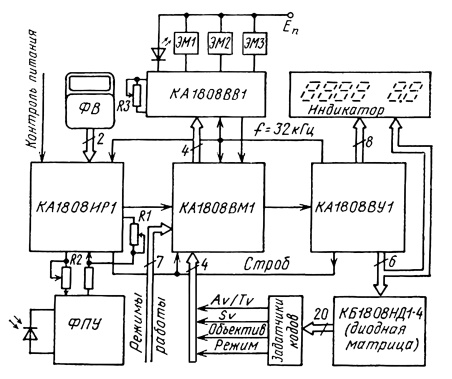

Интересная серия. Набор электроники для фотоаппаратов - комплект предназначен для использования в кино-фототехнике, построения аппаратов высшего класса с расширенными функциональными возможностями и автоматизацией процесса фотосъемки.
Электронные устройства на базе микропроцессорных БИС позволяют автоматизировать следующие режимы работы фотоаппарата: автоматический выбор экспозиции с приоритетом выдержки; автоматический выбор экспозиции с приоритетом диафрагмы; программный режим выбора экспозиции; автоматический выбор экспозиции с арретированием; автоматический выбор экспозиции с лампой-вспышкой; многократное экспонирование; запись и хранение в памяти условий экспозиции; индикацию условий экспозиции; автопуск с программным временем задержки, предусматривающий световую индикацию на светодиоде с переходом на звуковую за 1-5 с до его окончания; фокусировку объектива на объект съемки в диапазоне от 1,2 до 12 м.

Микросхемы комплекта КА1808 реализованы по высококачественной планарно-эпитаксиальной, ТТЛ и И²Л технологиям и работоспособны в диапазоне температур от -25 до + 55 °С. Каждая БИС комплекта состоит из ряда функционально-законченных аналого-цифровых блоков, что позволяет применять их также для создания устройств дискретной автоматики, промышленных контроллеров и т. д. Все микросхемы сопрягаются с ТТЛ логикой.

Производитель - минский завод "Транзистор"; серийный выпуск был начат в 1987 году.

   История этой серии рассказана Александром Перебаскиным. Микросхемы КА1808ВВ1/ВМ1/ВУ1/ИР1 копировались один в один с самого первого комплекта - SN28722/SN28720/SN28723/SN28721 - для Canon A-1, первой камеры с полным микропроцессорным программным автоматом. Микросхемы 1808ВМ2/ВУ2/ИР2 это модернизация микросхем предыдущего комплекта - SN28761/?/? - они предназначалась для аналога Canon A-1 второго или третьего поколения, и наверняка тоже копировались с модернизированных японских микросхем, т.к. Canon A-1 производилась довольно долго с 1978 по 1987 гг и пережила несколько модернизаций.

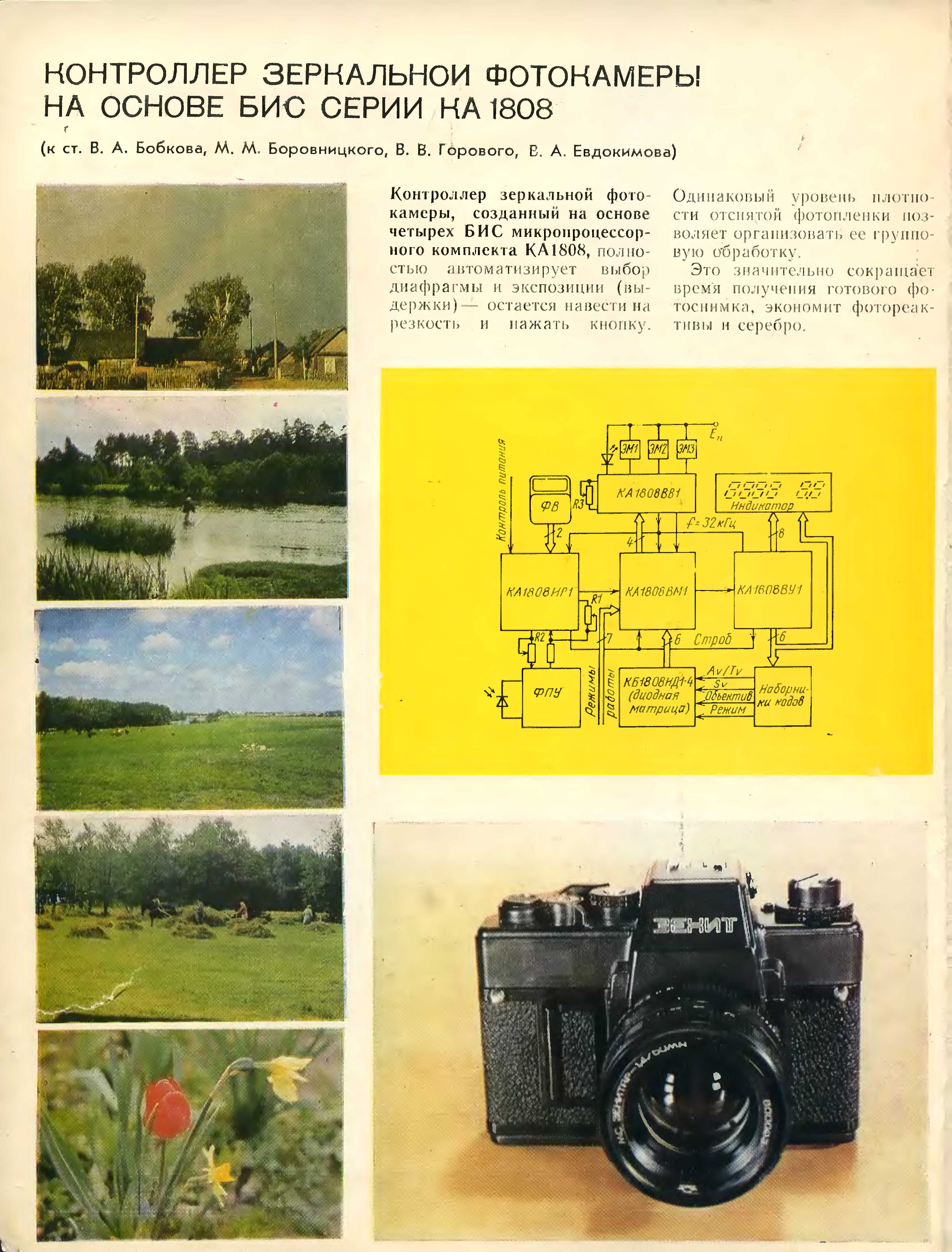

   Микропроцессорный комплект из четырех микросхем серии 1808 а-ля Canon A-1 предназначался для использования в камерах под маркой Зенит-Автомат. Неизвестно существовали ли серийные образцы таких камер, хотя точно был серийный цифровой вариант Зенита-автомата построенный на микропроцессоре MC68HC04. В то же время, самый первый вариант аналогового Зенита-Автомата был построен на 1112ПП1/ПП3/ПП4.

Микросхемы 1808ВВ3 и 1808ВВ2 - это полные копии микросхем комплекта для весьма старой камеры Konika C35AF под названиями VM200 и DS-IC2 соответственно, хотя у них есть небольшие отличия в цоколевке. Причем, VM200 это весьма знаменитая оптическая микросхема автофокуса, разработанная Hengniweir Company и продвигаемая Honeywell в виде комплекта Visitronic Auto-Focus (VA/F). Входила ли в комплект от Honeywell микросхема DS-IC2 выяснить пока не удалось. Сама оптическая микросхема VM200 в составе модуля описана в ряде американских патентов, в основном в US4002899A и применялась в целом ряде фотоаппаратов и даже в промышленной аппаратуре.

Микросхемы 1808ХК1 и ХК2 имеют одинаковую схемотехнику и кристалл, но разное количество выводов и соответственно разный функционал. Хотя... в справочниках приводится разное количество элементов у них - 267 у ХК1 и 139 у ХК2. По некоторым данным их прототип использовался во встроенном экспонометре камеры Agfa Optima Flash Electronic Sensor, но точно это не установлено, т.к. по Agfa Optima нет никаких сервис-мануалов и схем. Микросхема 1808ХК1 предназначалась для более дешевых фотоаппаратов линейки "Орион", а 1808ХК2 для более продвинутых аппаратов "Эликон" производства БелОМО. В каком аппарате использовалась ХК1 выяснить не удалось, а ХК2 использовалась совместно с ВВ2 и ВВ3 в аппарате "Эликон-автофокус".

"Развитие: белорусы в 1987-88 заканчивали микропроцессор автофокусировки сравнения. Пассивной. ЛОМО сначала собиралось выпустить с ним "мыльницу" в продолжении ЛК. А затем встроить его в призму как датчик точной фокусировки Алмазов (электронный дальномер). Автофокус прорабатывался, но требовал ПОЛНОЙ переделки производства объективов, не справились бы." - с сайта, посвященного фотокамерам "Алмаз" (за ссылку спасибо Серокою :))  Микропроцессор, о котором идёт речь, это скорее всего "контроллер фокусировки" 1808ВГ2. Эта микросхема в серию не пошла и даже неизвестно была ли пилотная партия.

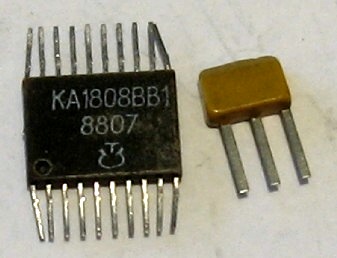

КА1808ВВ1

   Микросхема предназначена для управления исполнительными механизмами и для контроля напряжения источника питания.

   КА1808ВВ1 формирует прямоугольные импульсы синхронизации с частотой 32 кГц, а также вырабатывает ряд управляющих сигналов: «взвод затвора», «сброс при включении питания», «блокировка питания» (при начале отработки условий экспозиции), сигналов включения и выключения электромагнитов, сигнала управления контрольным светодиодом.

   Микросхема изготовлена по планарно-эпитаксиальной технологии с окисной изоляцией, в конструкции которой используются биполярные вертикальные n-p-n и горизонтальные p-n-p транзисторы.

   Справочный листок здесь.

   КА1808ВВ1 состоит из отдельных функционально законченных блоков синхронизации, управления, устройства формирования сигнала отработки выдержки, устройства блокировки питания. Каждый из перечисленных блоков БИС может быть использован самостоятельно.

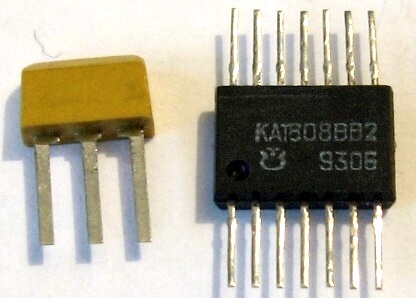

КА1808ВВ2

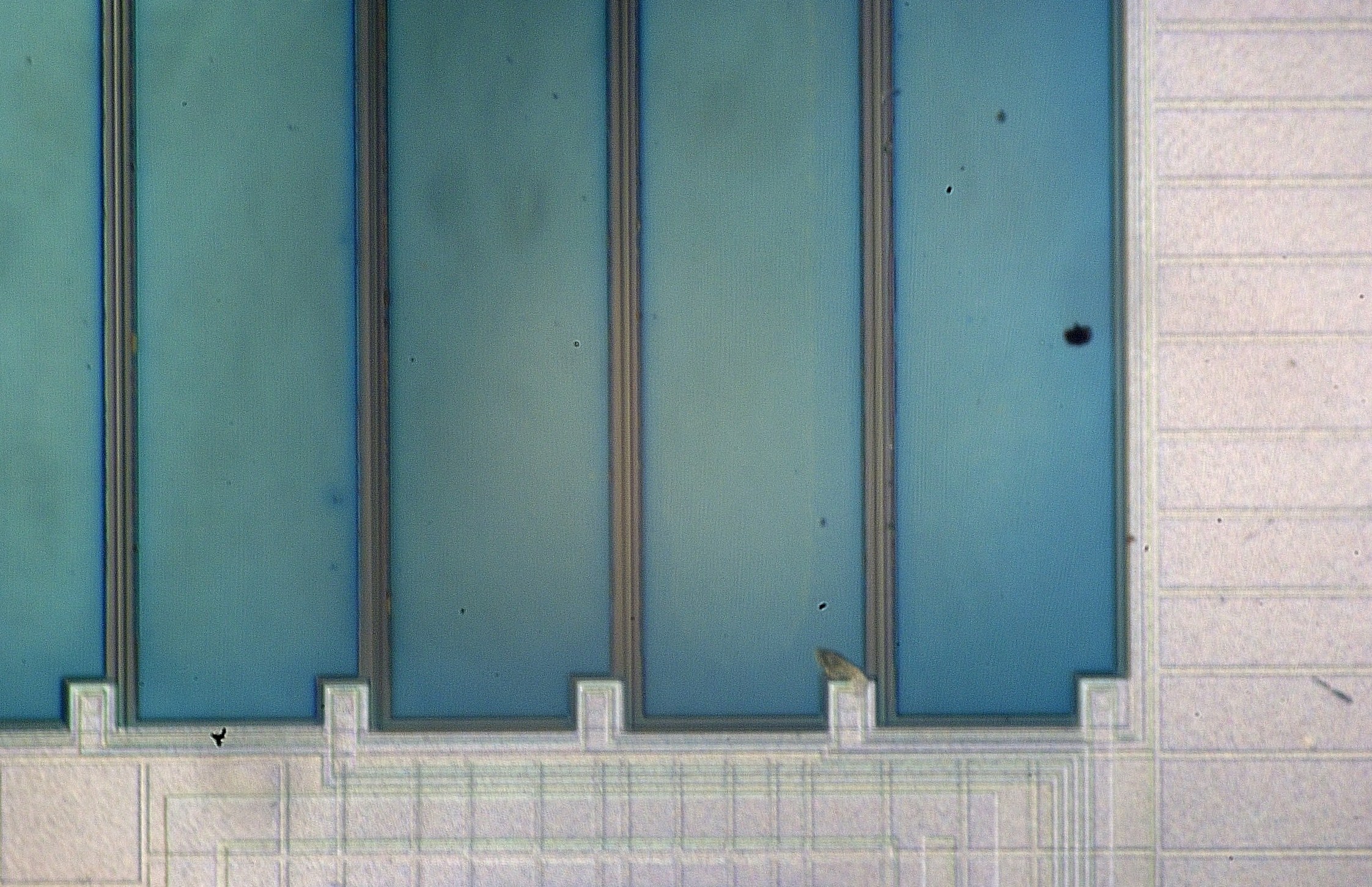

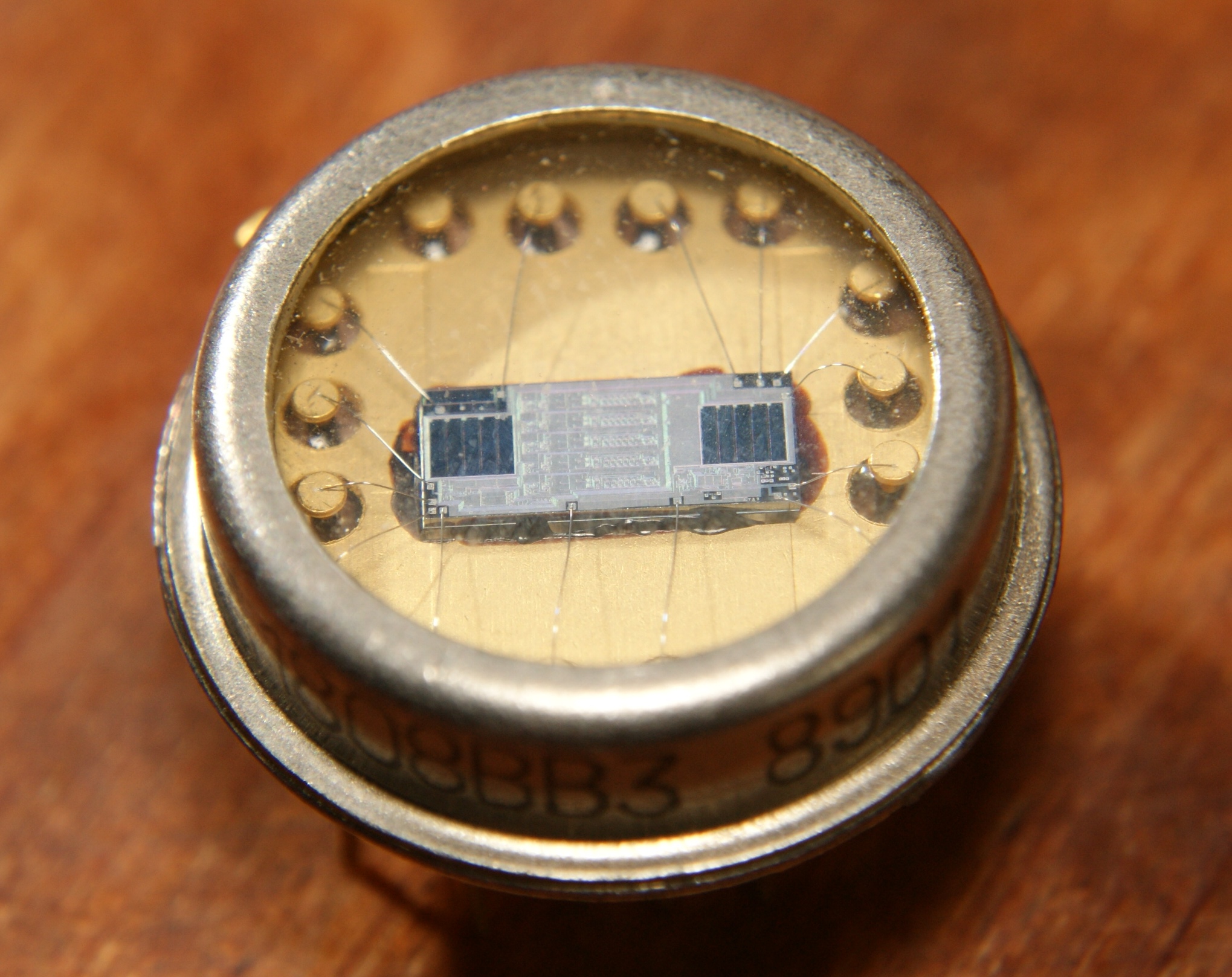

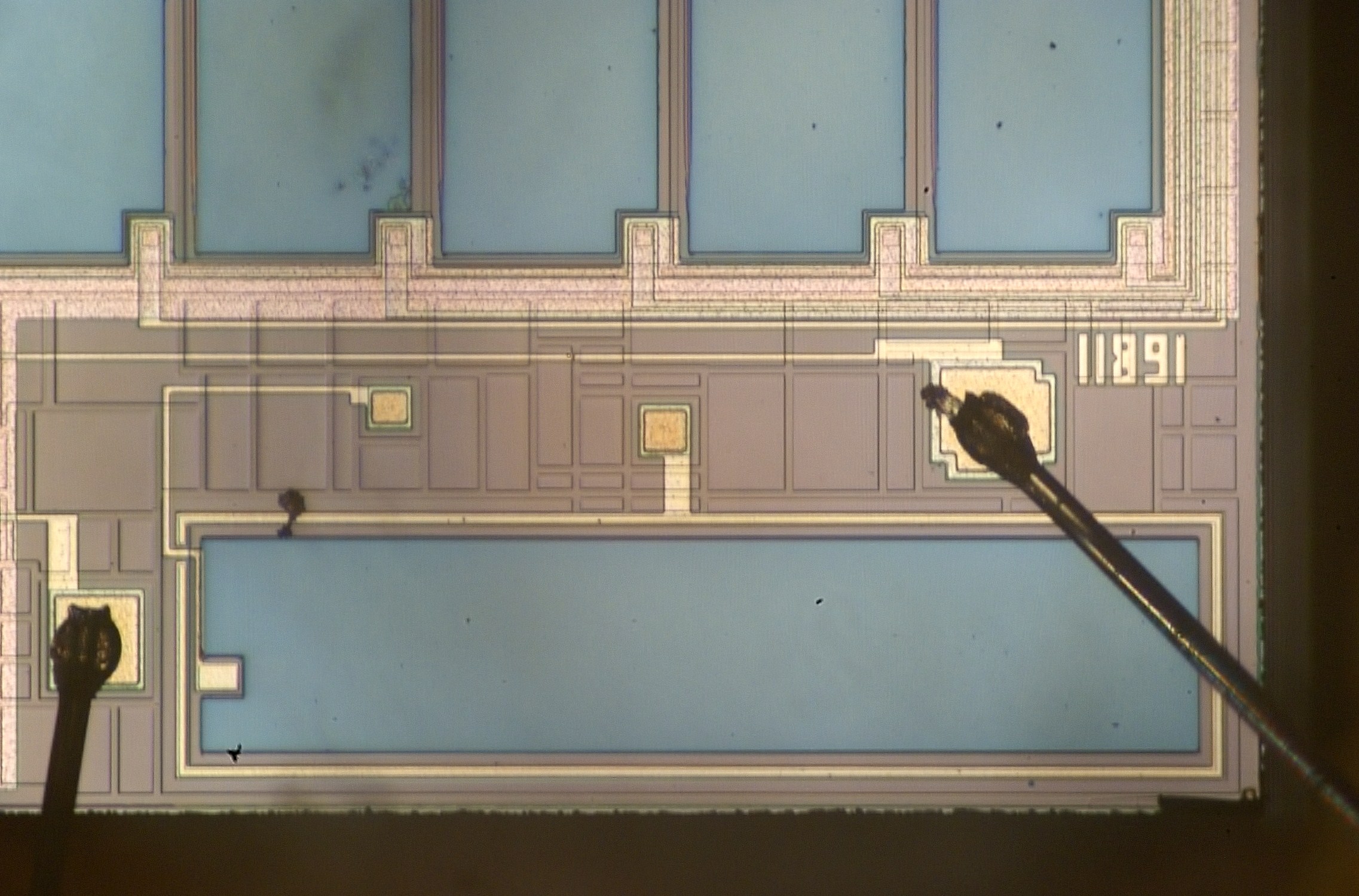

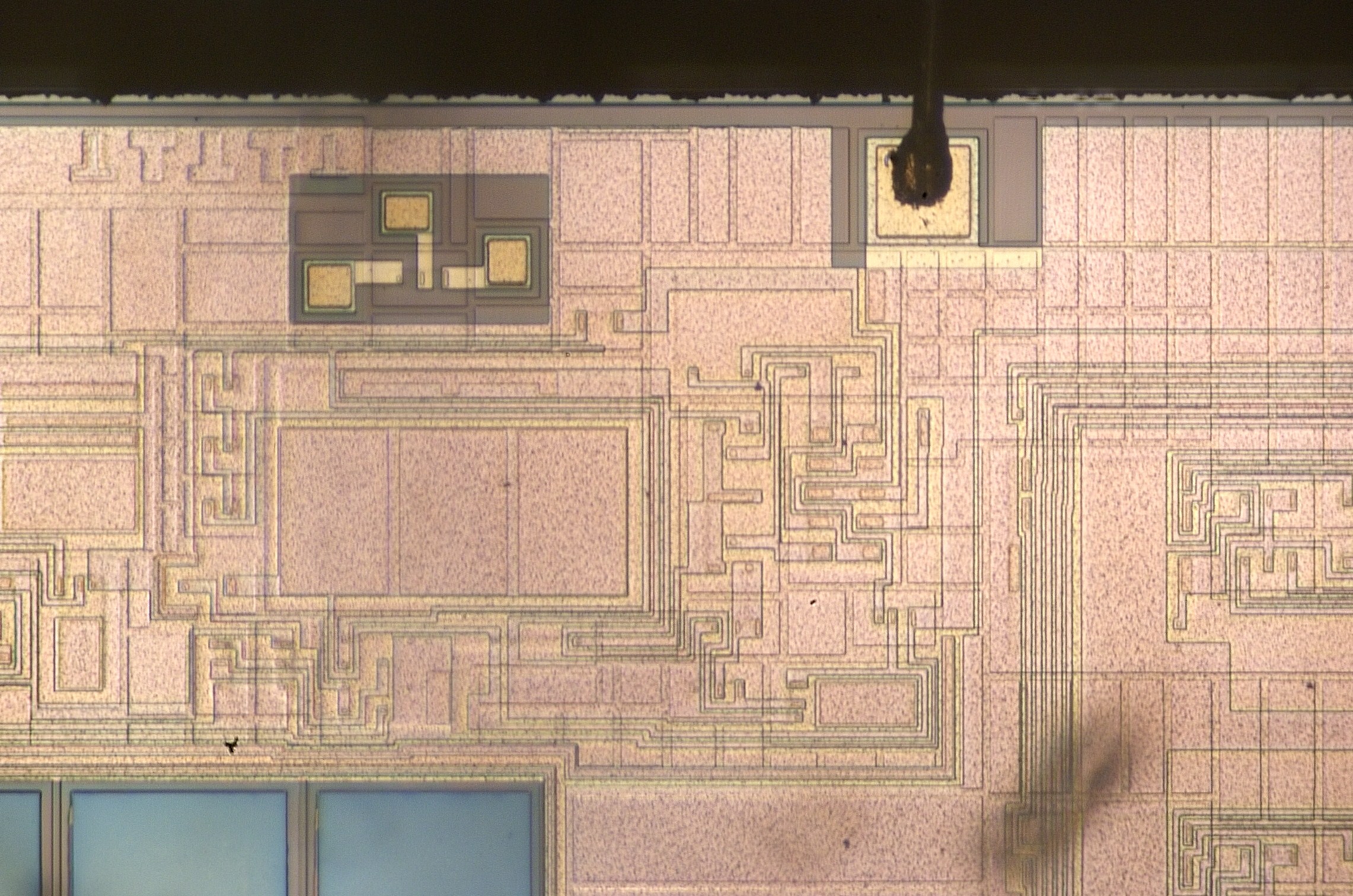

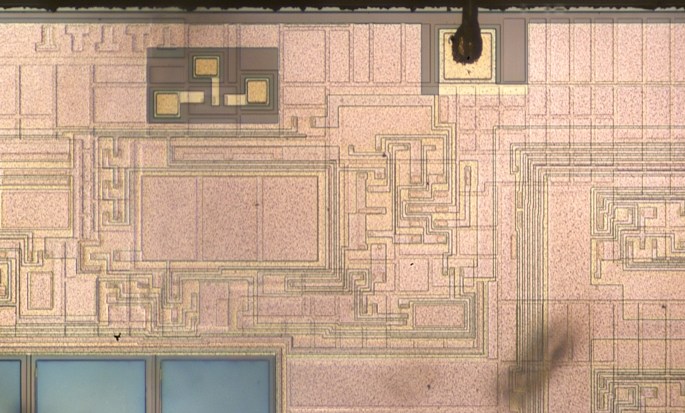

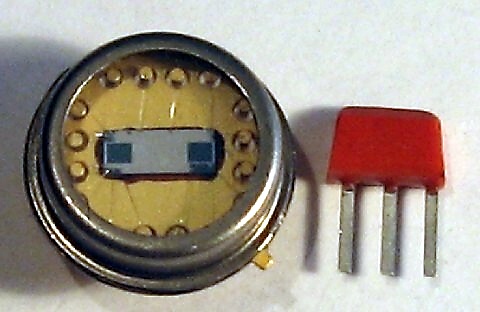

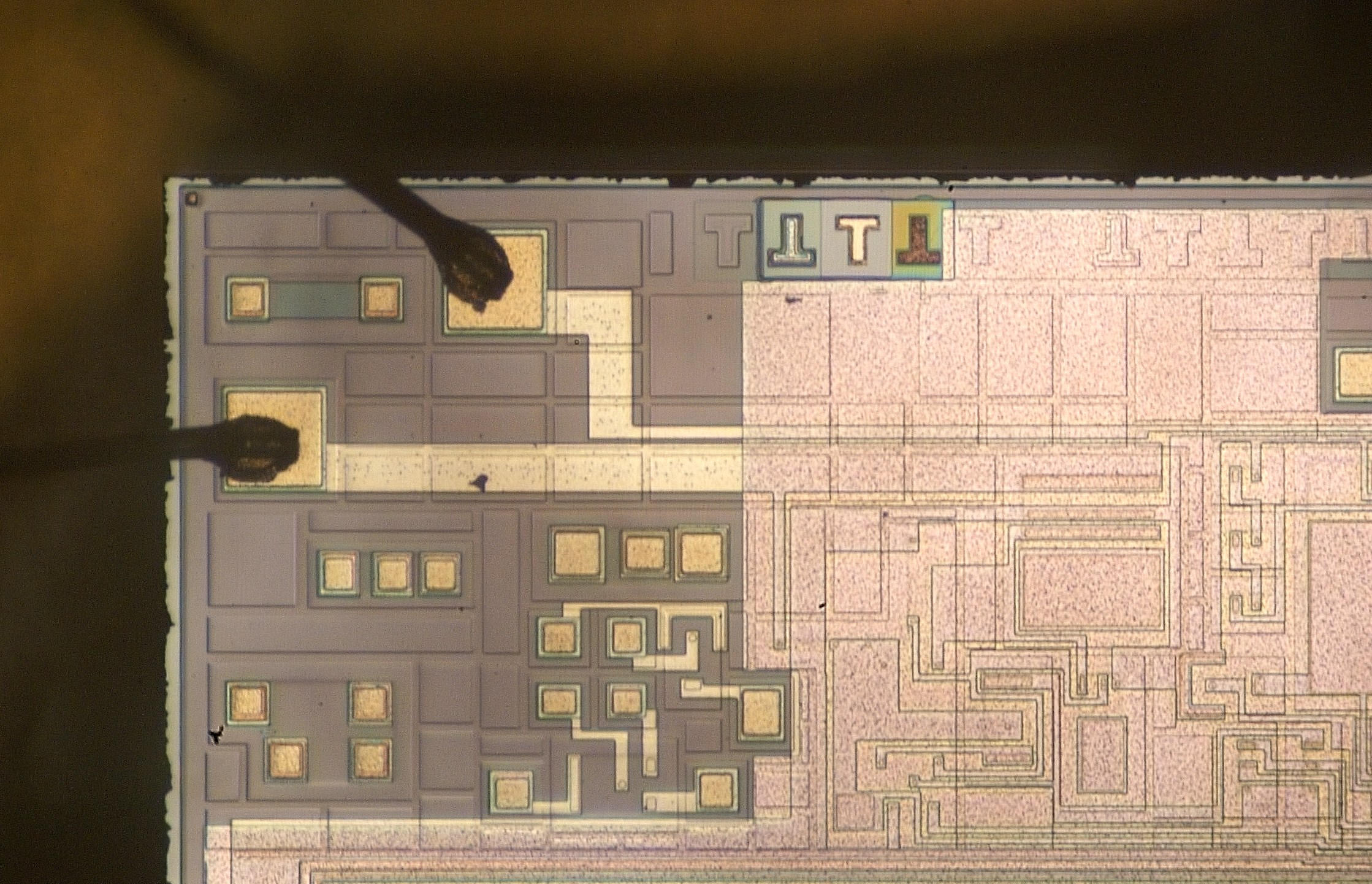

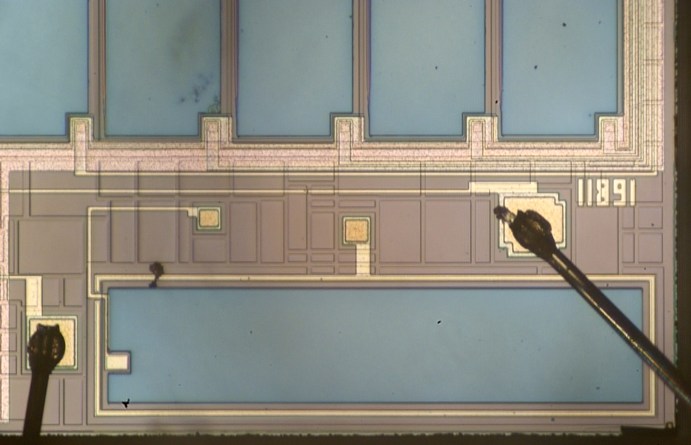

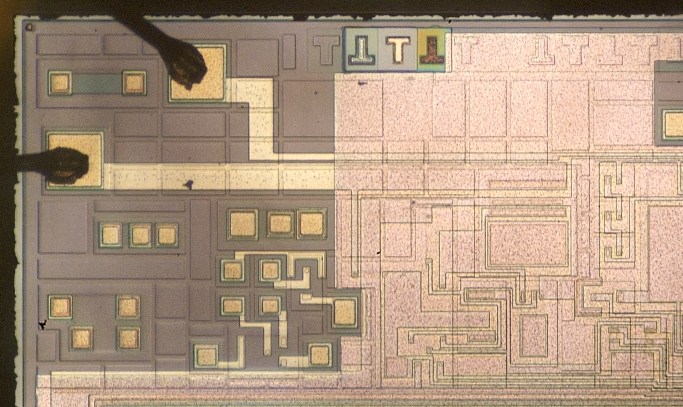

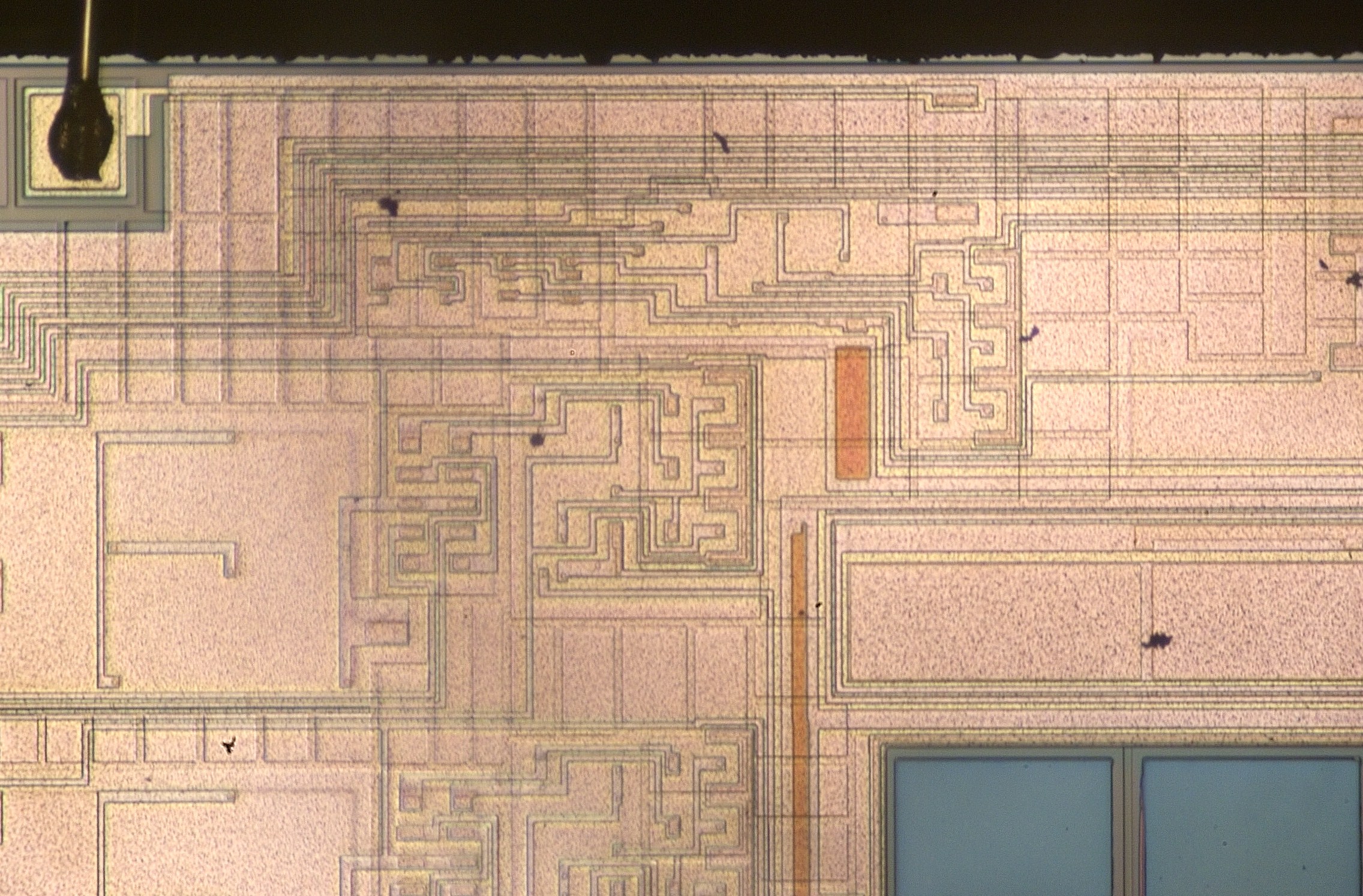

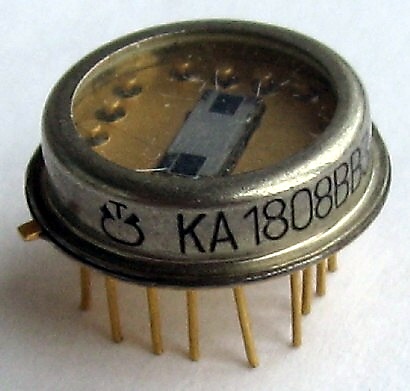

КА1808ВВ3

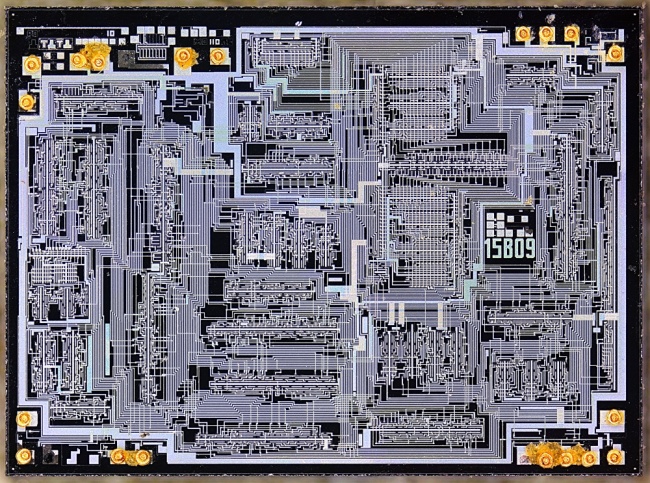

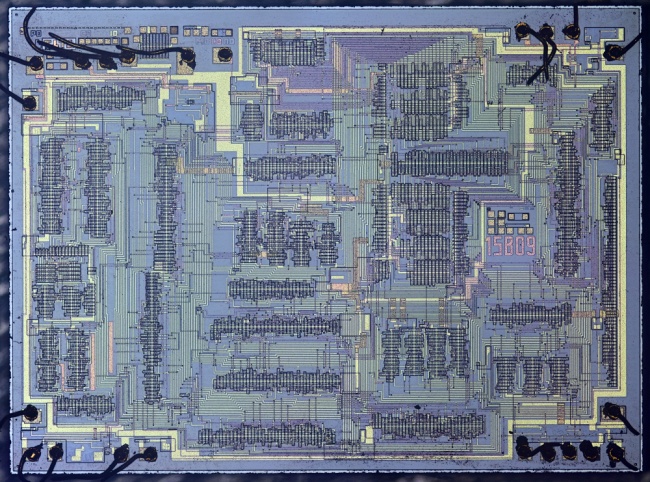

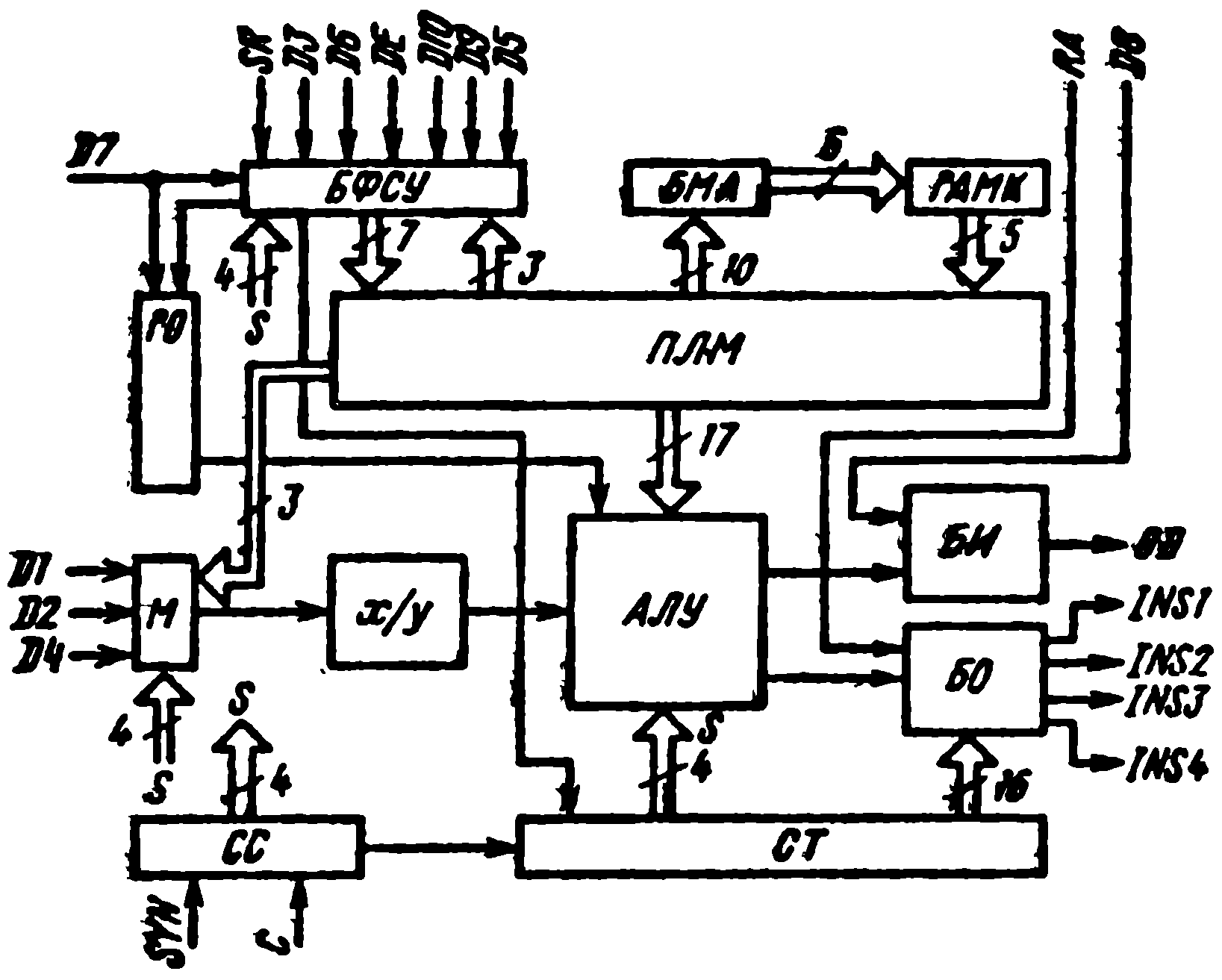

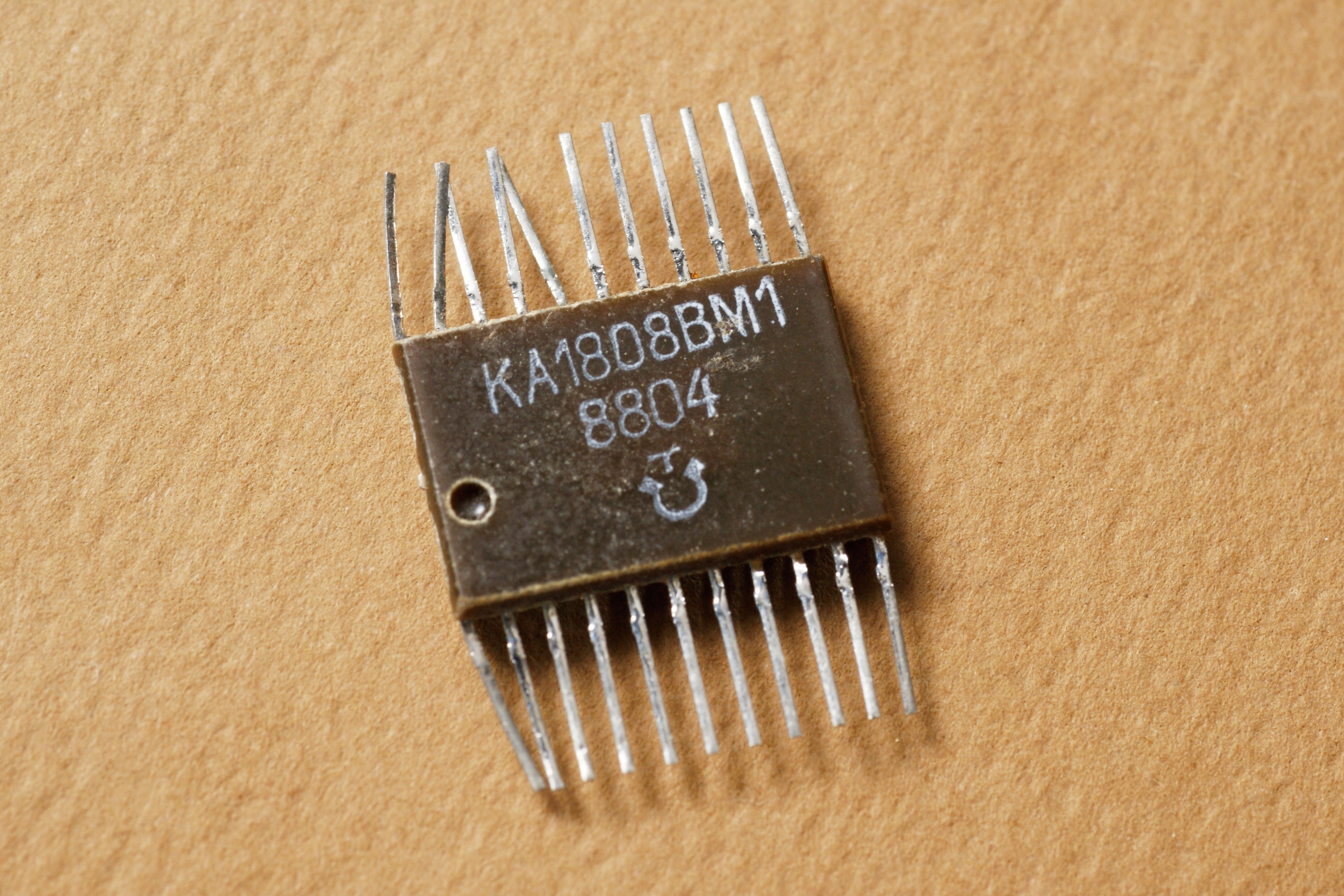

КА1808ВМ1

8-разрядный процессор управления фотоаппаратом, I²L Технология.

Выполняемые функции: автомат выдержки; автомат диафрагмы; программный режим выбора экспозиции; автоматический выбор экспозиции по значению яркости, измеренному через задиафрагмированный объектив; автоматический выбор экспозиции с лампой-вспышкой; многократное экспонирование; запись и хранение в памяти условий экспозиции; работа с моторным приводом.

Вырезка из справочника на неё.

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

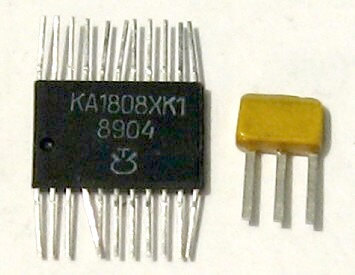

КА1808ХК1

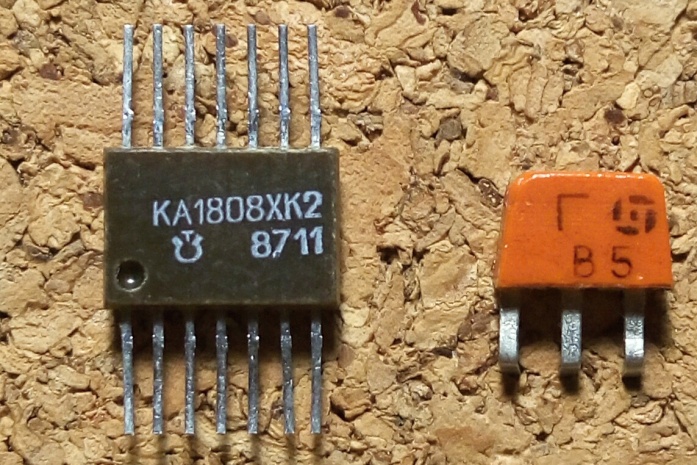

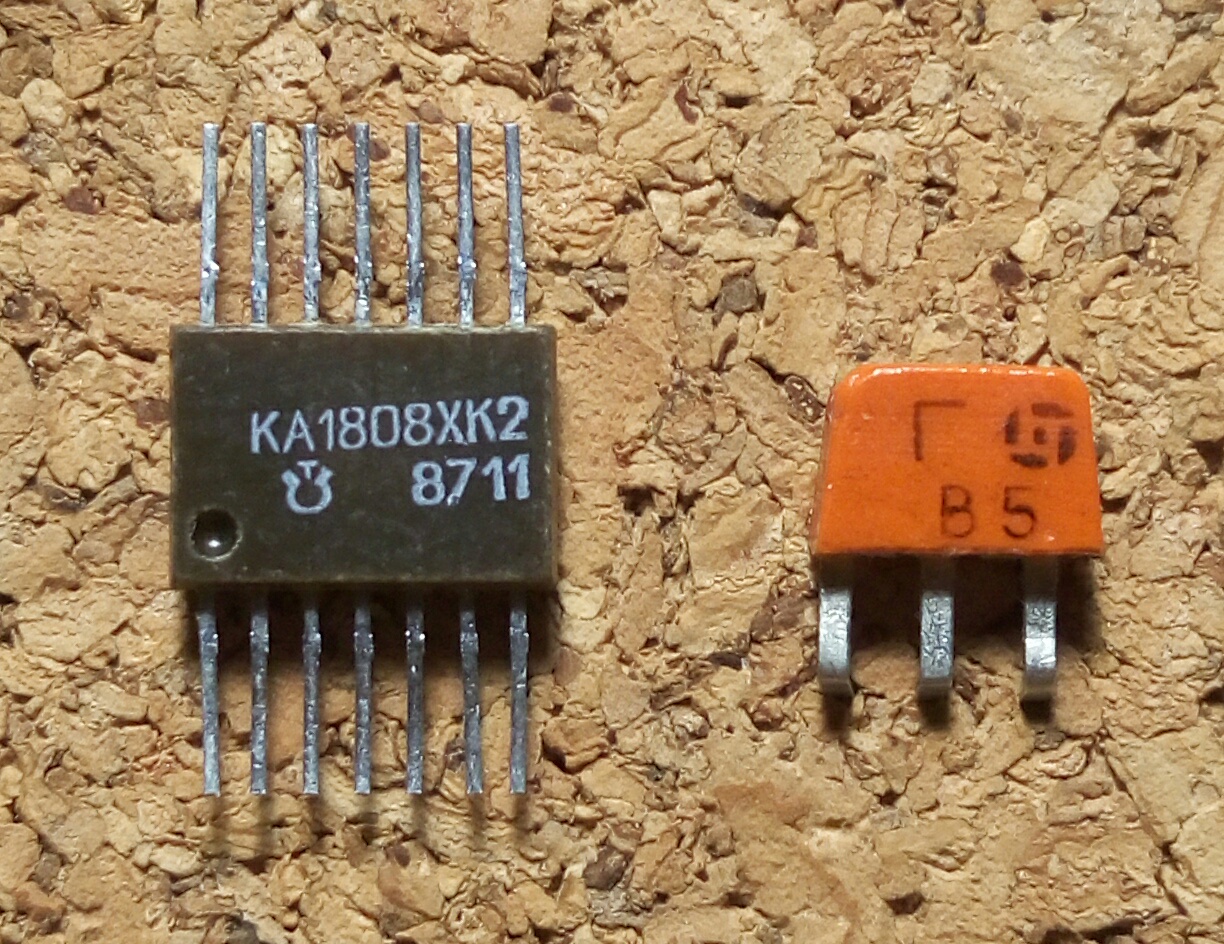

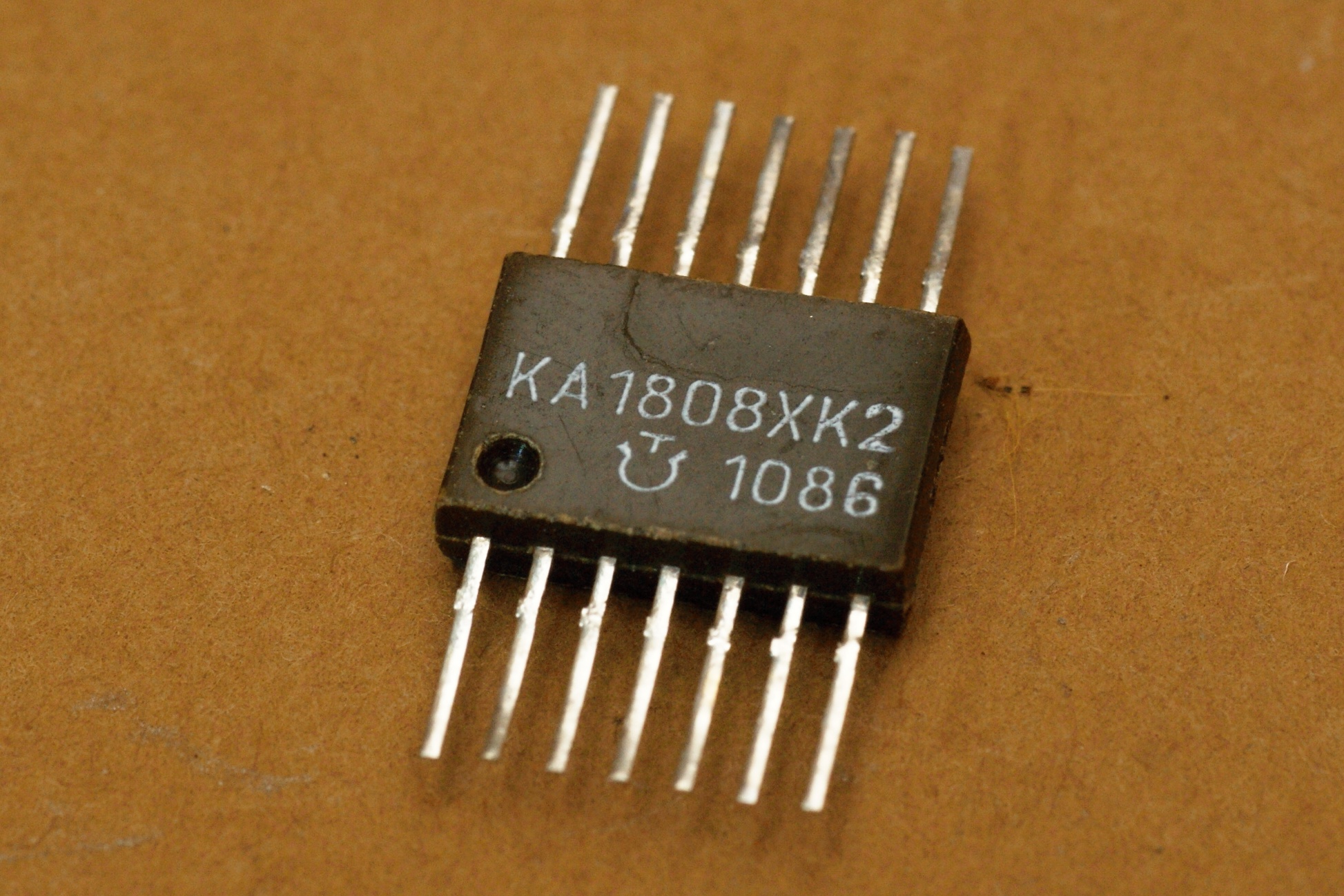

КА1808ХК2

Микросхема для автоматического управления экспозицией (без автоспуска); например, для фотокамеры "Эликон-35СМ".

Вырезка из справочника на неё.

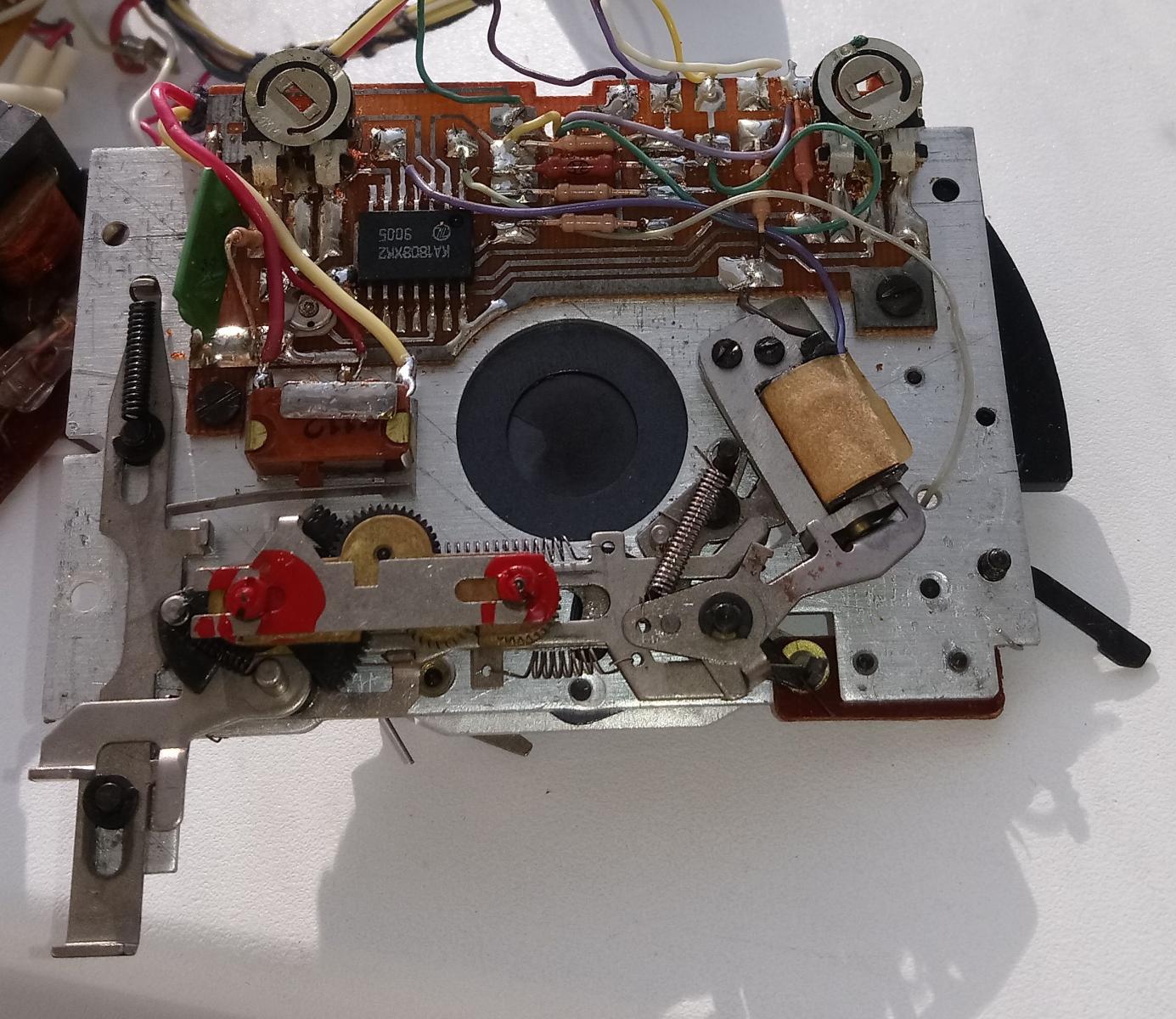

(фото с форума "Портативного ретрорадио")

Источники:

1. В.В. Горовой, О.В. Дворников, Л.Я. Духновский, Ю.П. Попов, Г.П. Чащина. БИС синхронизации и управления для электронных устройств фотоаппаратуры.-  "Электронная промышленность" №9, 1984.
2. Микропроцессоры и микропроцессорные комплекты интегральных микросхем: Справочник: В 2 т. / Н. Н. Аверьянов, А. И. Березенко, Ю. И. Борщенко и др.; Под ред. В. А. Шахнова. - М.: Радио и связь, 1988
3. Микропроцессоры, микроЭВМ и их применения для автоматизации машин, оборудования и приборов: Учеб. пособие для автотрансп. техн./Г. А. Костикова, Е. Р. Кочанова, С. В. Праг и др.; Под ред. Г. А. Костиковой. - М. Высш. шк., 1988.
4. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 11. - М.: ИП РадиоСофт, 2001.
