573ая серия

Самая распространенная отечественная серия микросхем ПЗУ, в основном с УФ-стиранием. Но! и не только, о чем ниже...

Несмотря на всю ее "обыденность", в ней много образчиков, вполне подходящих для кунсткамеры отечественной электроники.

573РЕ4 573РР2 573РТ2 573РФ2 КО573РФ2
573РЕ6 573РР22 573РТ4 573РФ3
573РР3 573РФ4
573РФ5
573РФ10
573РФ32
573РФ60

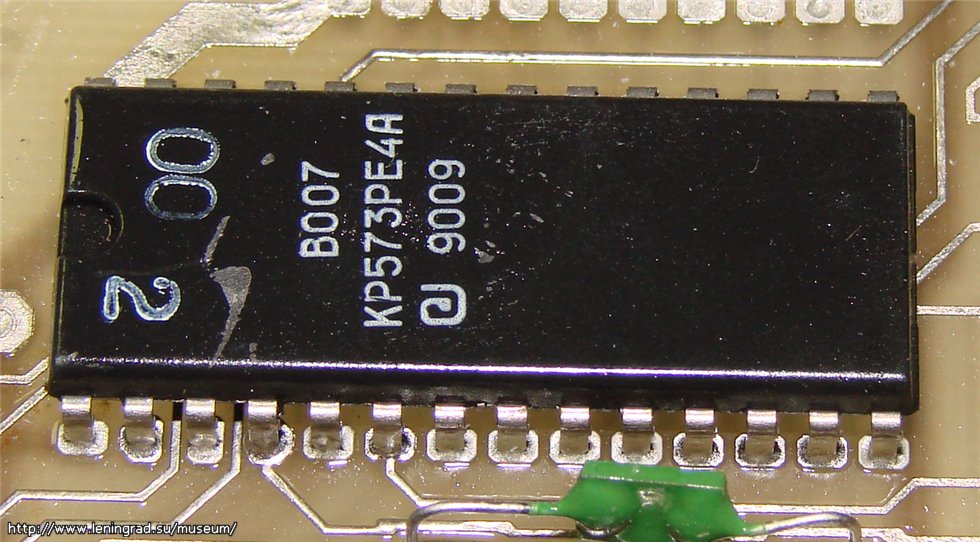

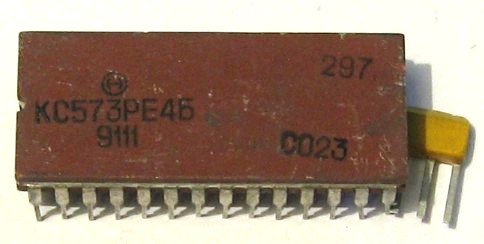

КР573РЕ4А + КC573РЕ4Б

Ну, строго говоря, это не шибко уж экзотика... Но коли я взялся за эту серию - пусть будет.

Масочное ПЗУ, емкость 64 кбит (8192х8), выпускалось в разных корпусах. Производители - Новосибирский электровакуумный завод и опять-таки новосибирский "Восток".


(фото Сергея Фролова)

Электрические параметры

Ток потребления в режиме считывания - 60 мА

Ток потребления в режиме невыбора микросхемы - 60 мА

Время выборки адреса - 270 нс (К573РЕ4А), 450 нс (К573РЕ4Б)

Время выборки разрешения обращения - 300 нс (К573РЕ4А), 450 нс (К573РЕ4Б)

Время выборки разрешения выхода - 120 нс (К573РЕ4А), 150 нс (К573РЕ4Б)

Время хранения информации при отключенном питании - 105 ч

Время хранения информации при включенном питании - 5х104 ч

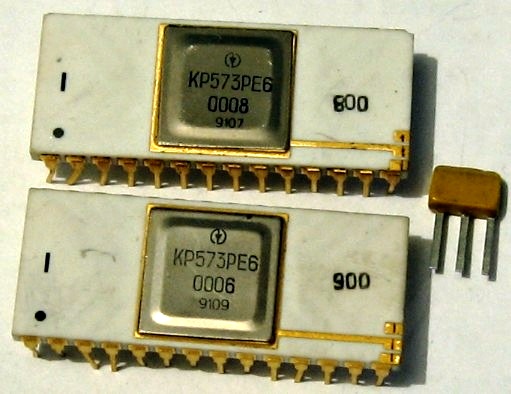

КР573РЕ6

Масочное ПЗУ, емкость 64 кбит (8192х8)

Производитель - "Квазар", г.Киев (Украина)

Загадка в корпусе. Почему КР, ведь это подразумевает пластмассовый корпус??

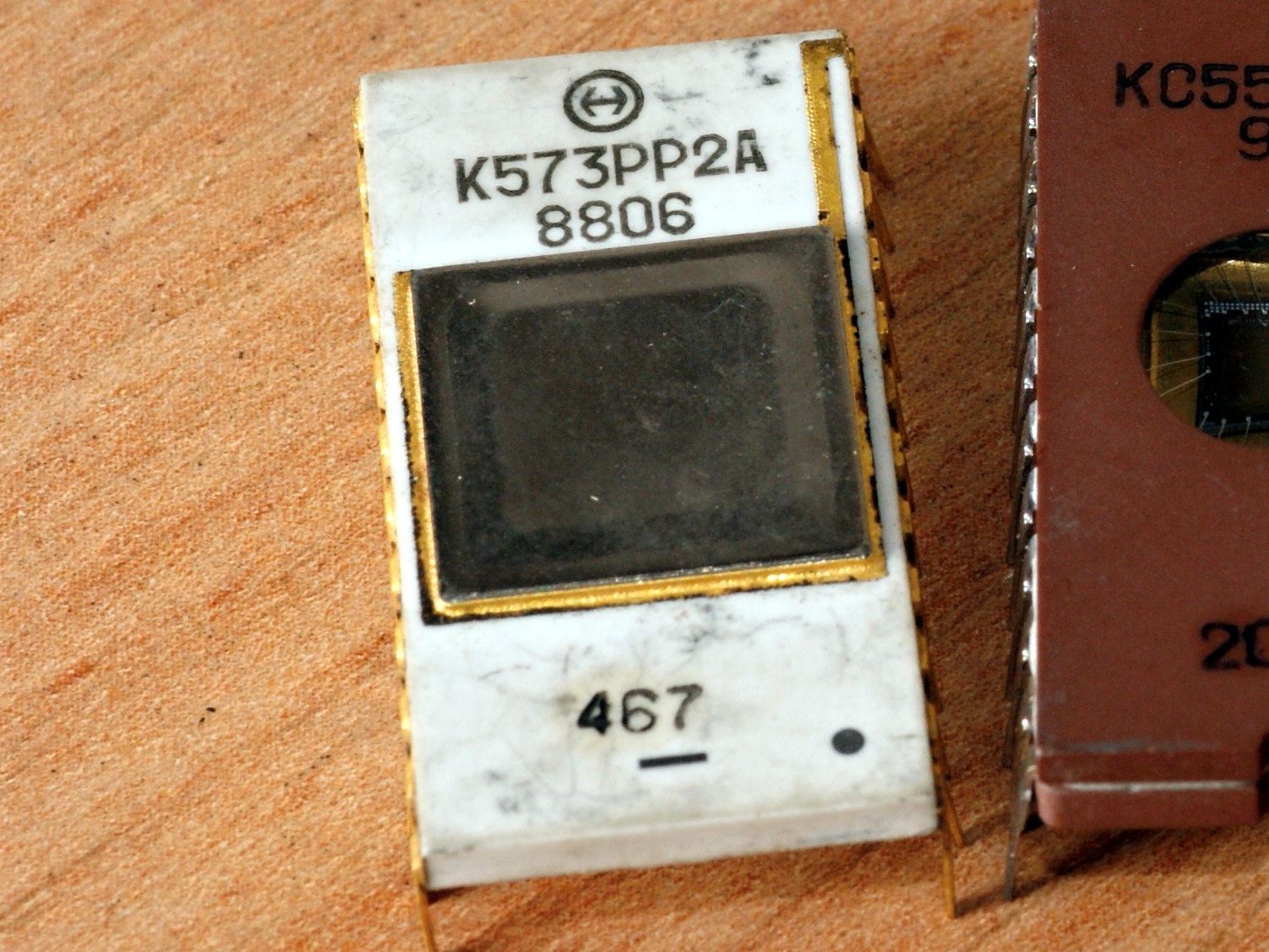

К573РР2А

Интересная ПЗУшка емкостью 16 кбит (2к х 8), с возможностью многократного электрического побайтового и общего перепрограммирования, со схемами управления, с длительным сохранением информации при отключенном напряжении питания. Техническое описание на неё.

Производитель - новосибирский "Восток".

Электрические параметры

Время выборки адреса не более 350 нс
Время хранения информации при включенном/отключенном питании - 20 000 ч
Время программирования на всю емкость - 100 с
Количество циклов перепрограммирования - не менее 10000

О её технологии есть разночтения. В одних справочниках она представлена как n-МНОП, в других как ЛИЗМОП с двойным затвором. Вторая версия мне кажется более достоверной, ибо одновременно с ней тем же "Востоком" разрабатывалась МОП-схема К558РР2. Она полностью аналогична по функциям, параметрам и схеме включения (что и понятно, ибо обе они представляли собой усилия скопировать западную 2816). Представляется, что единственным логичным объяснением такого дублирования могут быть параллельные работы с двумя различными технологиями, в расчёте на то, что хоть одна из них "выстрелит". "Выстрелили" обе :)))

Теперь пройдемся по истории. Разработка велась в первой половине 80-х годов по теме "Рекорд-2". С 1987 года она уже появляется в каталогах, но пока ещё в разделе перспективных, с пометкой "поставка с 1989 года". Впрочем, образцы, особенно схема ниже, говорят нам, что выпуск её (возможно малыми партиями) шёл и раньше. Хотя пометок об опытном производстве нет...

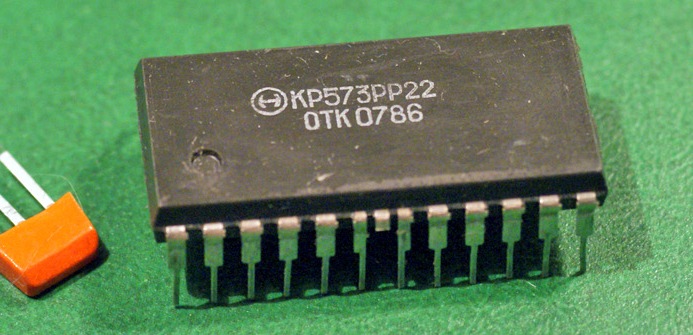

КР573РР22


(фото Константина Смолярова)

Это, конечно, никак не "двадцать вторая" разработка среди К573РР, а отбраковка - "половинка" от КР573РР2, емкостью 8 кбит (1к х 8).

Содержит 26802 интегральных элемента, судя по справочникам - т.е. вдвое меньше, чем полная РР2. Но на деле, полагаю, кристалл у них одинаковый, а у РР22 просто заблокирована нерабочая половинка.

Производитель - новосибирский "Восток".

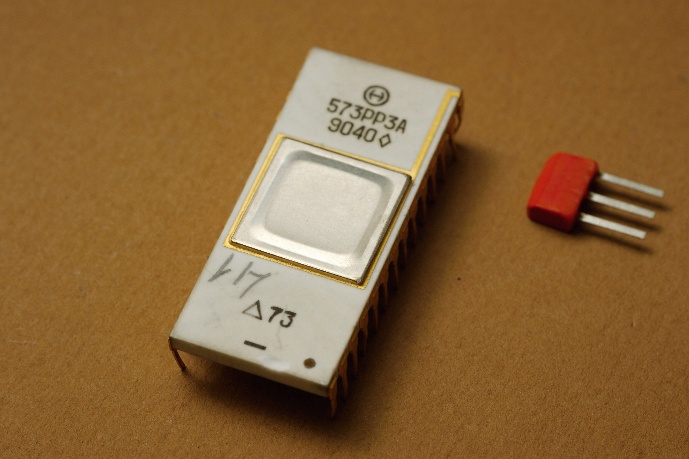

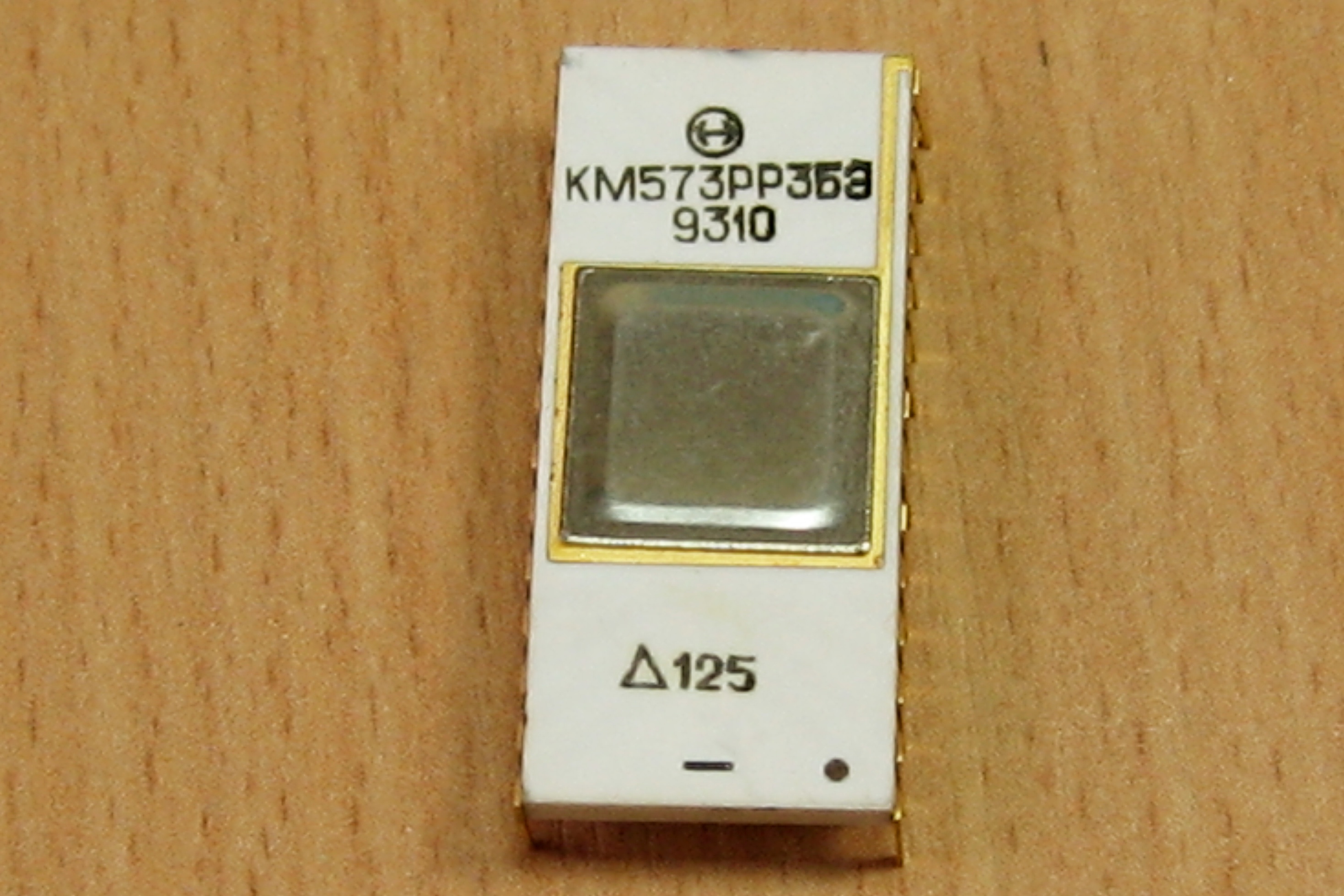

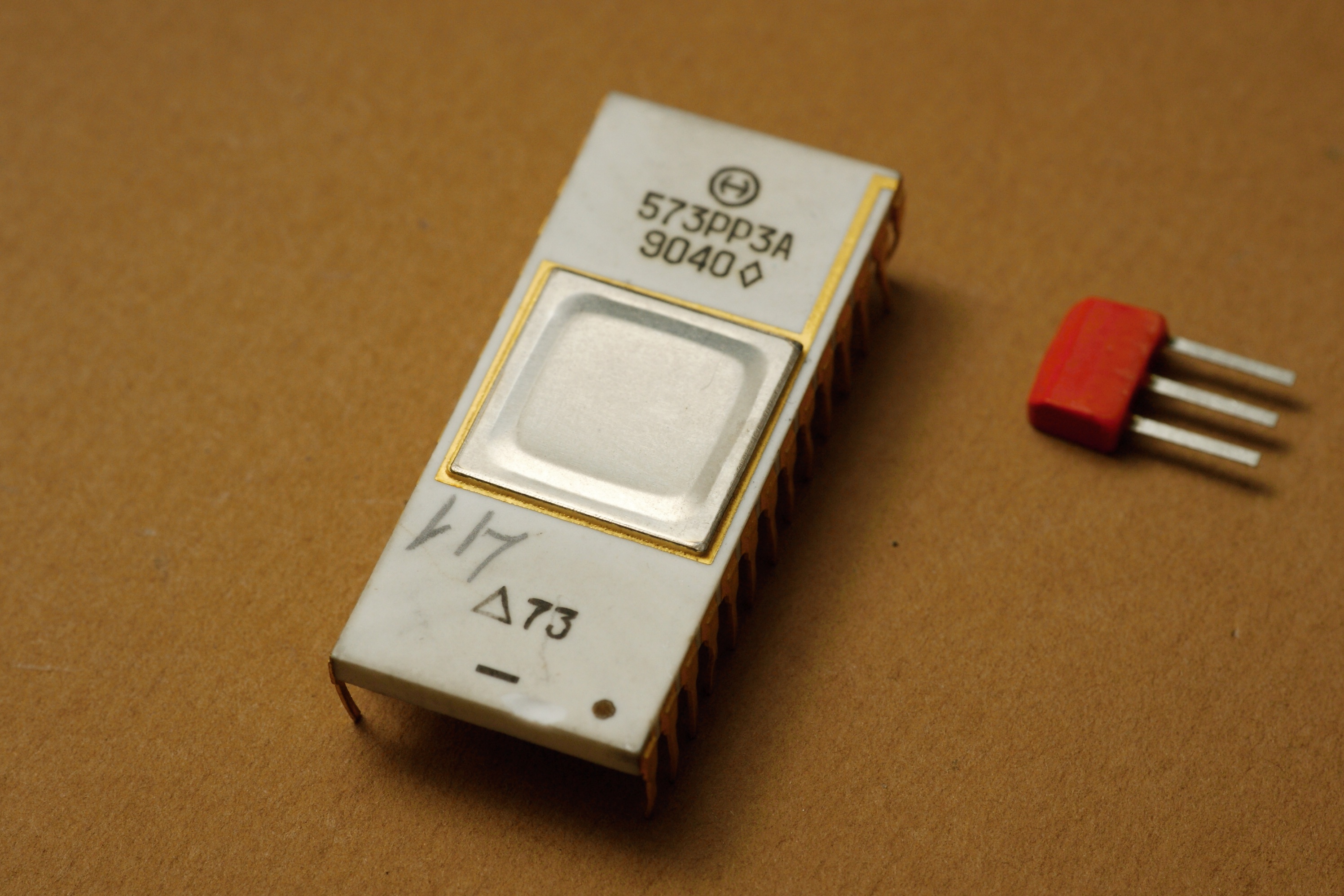

573РР3А, КМ573РР3БЭ

Следующим логичным шагом после копирования 2816 (2к х 8) стала разработка отечественной 2864 (8к х 8). И вот перед нами 573РР3. Напряжение программирования 21 В, время выборки адреса 300 нс, время хранения информации до 10 000 часов, число циклов программирования до 10 000.

Разработка её велась новосибирским "Востоком" по теме "Рупор-1П".

Надо сказать, что РР3 явилась пределом возможности нашей промышленности в области Flash-памяти. Дальше 64 килобит у нас пройти так и не смогли. Да и эта, судя по всему, далась с трудом, ибо редка и почти не отражена в литературе. Тем не менее, она была даже и в военном исполнении.

Определенный интерес представляет образец с буквой "Э" в названии. Пока не ясно что она означает.

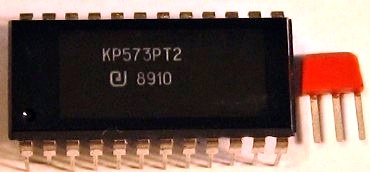

КС573РТ2 + КР573РТ2

Или вот, к примеру. РТ - то есть однократно программируемая. Стойте, скажете вы, но тут же окошко, как же так?? А вот так! Как хотите, так и понимайте. И в справочном листке она однократно программируемая производителем. Но здесь - внутре у неё кристалл от РФ2, перезаписываемый. Явно взята готовая КС573РФ2, залита сверху краской и шлёпнута другим штампом. Зачем это кому-то было нужно - непонятно.

С производителем тоже засада. КС573РФ2 делал новосибирский "Восток". Перекрасили её уже в НЭВЗ'овскую.

Впрочем, есть и "правильная" РТ2, однократка.

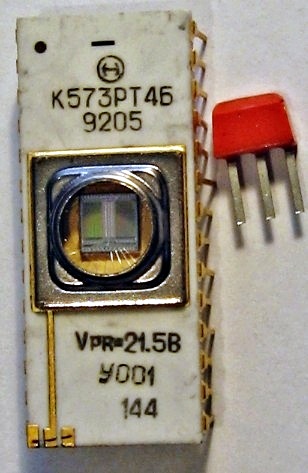

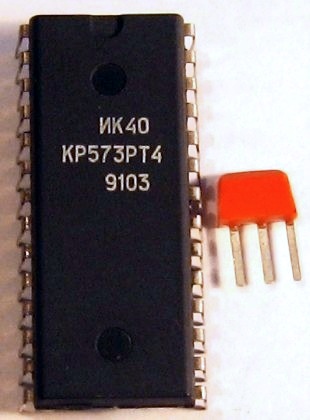

К573РТ4Б + КР573РТ4

Мало вам РТ2? Можно и еще, вот РТ4. Тоже согласно справочника "однократно программируемое на этапе изготовления по картам потребителя ПЗУ 64 кбит (8192х8)". И тоже с окошком, и тоже в действительности стираемая...
Производитель как и положено - новосибирский "Восток".

Впрочем, есть однократная РТ4. Без маркировки производителя. Скажу по "секрету" - это опять же "НЭВЗ".

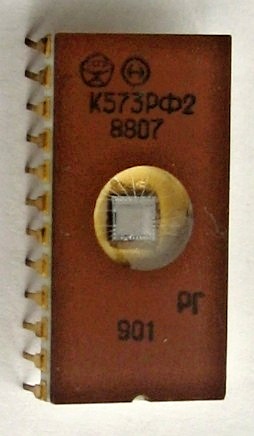

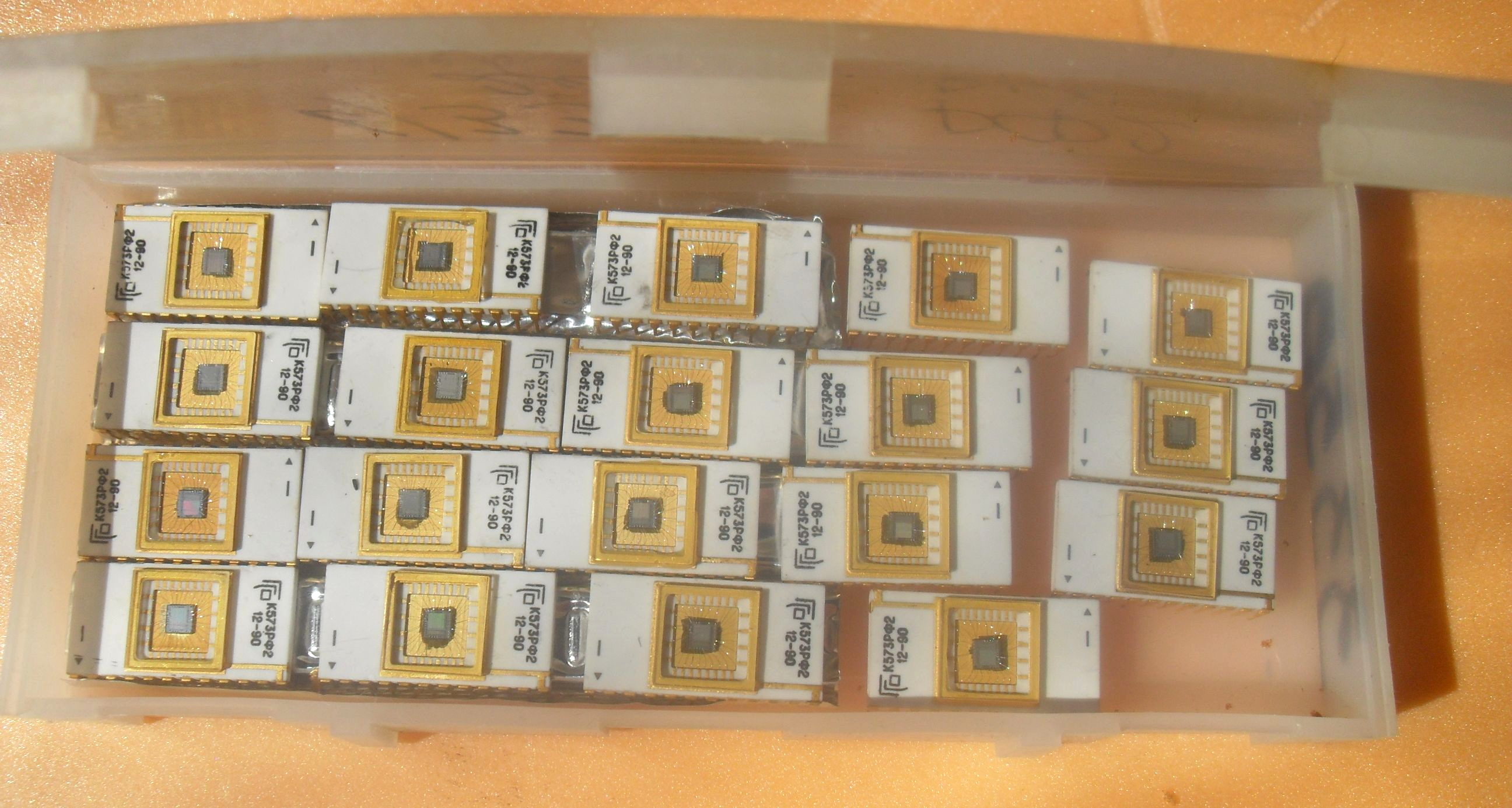

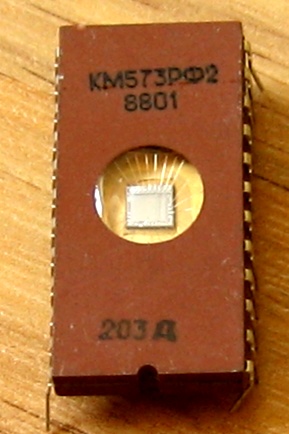

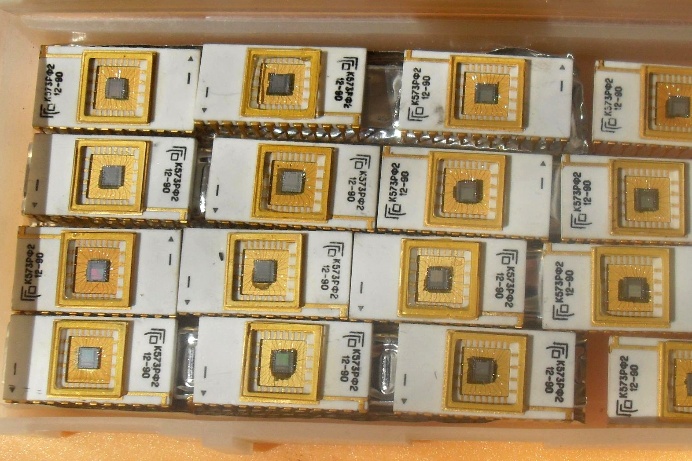

К573РФ2, КМ573РФ2

К (и КС) 573РФ2 - пожалуй, самая распространенная микросхема в этой серии, УФ ПЗУ 2к*8 (шифр ОКР, кстати, дивный - "Ромашка-1П" :))).

Выпускалась огромными тиражами, стояла в самых разнообразных изделиях, от военных до любительских. Казалось, что ничего необычного в ней быть не может...

Кстати, эти микросхемы первоначально выпускались с префиксом КМ!

Но недавно заполучил такой вот экземпляр. И:

   во-первых, это единственная встреченная мной микросхема со Знаком качества на ней. Нет, вообще таких микросхем было много, но знак всегда присутствовал только в паспорте или этикетке. А вот чтоб прямо на корпусе - такое вижу впервые.

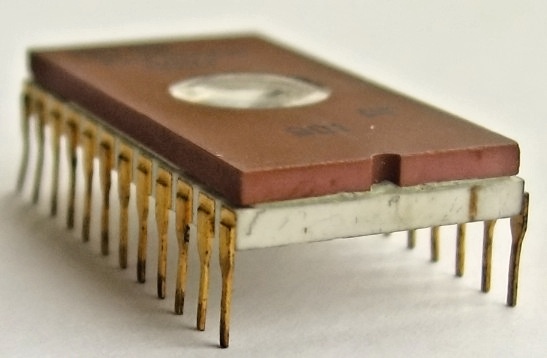

   а второе - микросхема имеет обозначение К573РФ2. Но от К-шной (это тонкий корпус из белой керамики) у неё только нижняя часть, а верхняя половина - от КС573РФ2. Подобные "бутерброды" я встречал в середине 90-х, тогда говорили, что это от нехватки керамических корпусов. Выходит, что подобные вещи делали и в советское время...

Заводские паспорта на эти микросхемы, военная и гражданская версии.


(фото из альбома Hardware spirou42)

Вот еще любопытный экземпляр:


(фото с форума Портативное ретрорадио)

Необычность здесь в товарном знаке. Он принадлежит некоему Научно-производственному кооперативу "Квант", г.Краслава (Латвия); он же АО МВМ, он же АО ИЦ "Электроника" ЛТД. Логотип кооператива замечен на самых разных приборах - ПЗУ, гибридных микросборках, запчастях от стиральных машин и т.д. Тайна этой многопрофильной корпорации ещё не раскрыта...

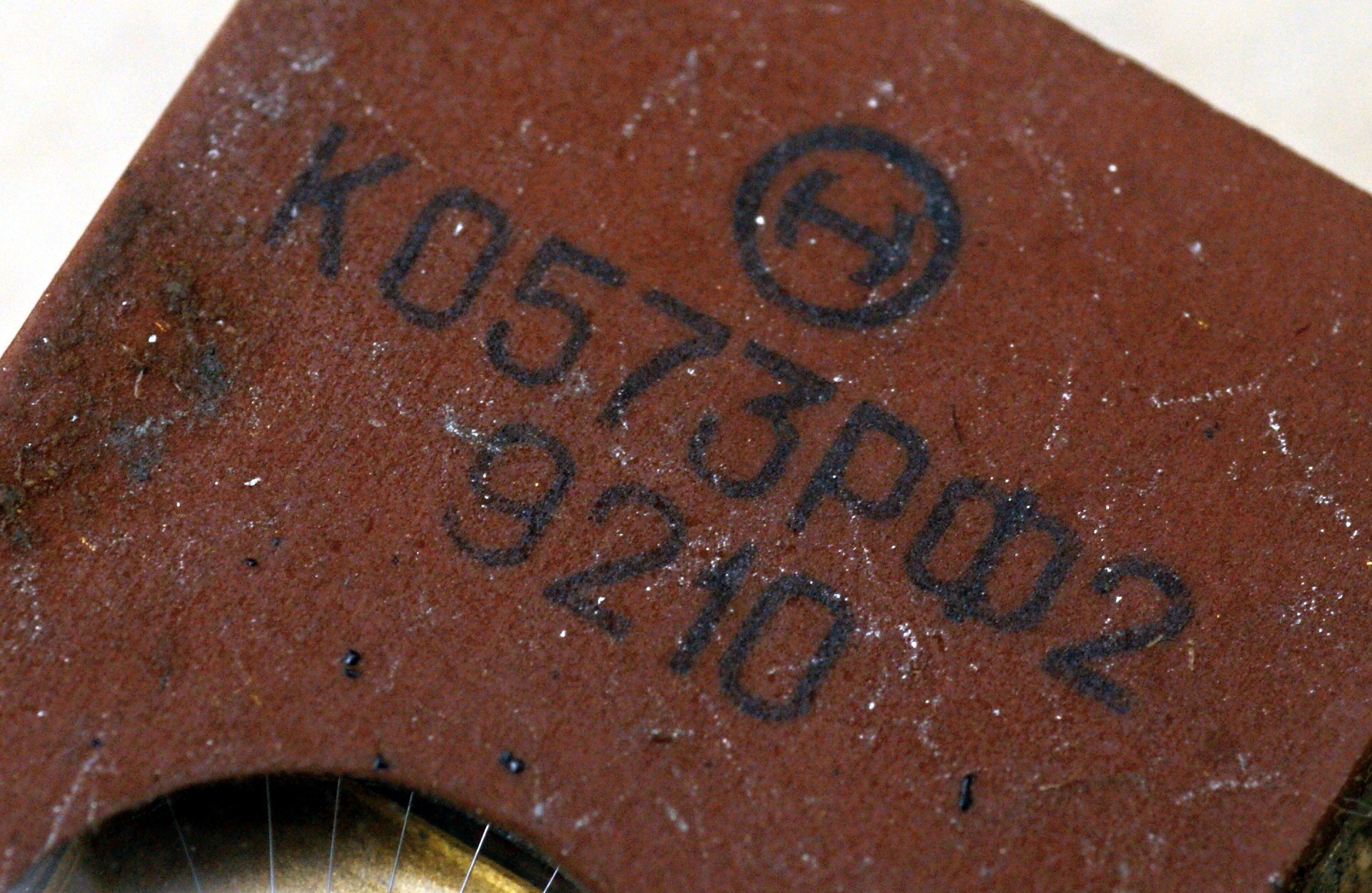

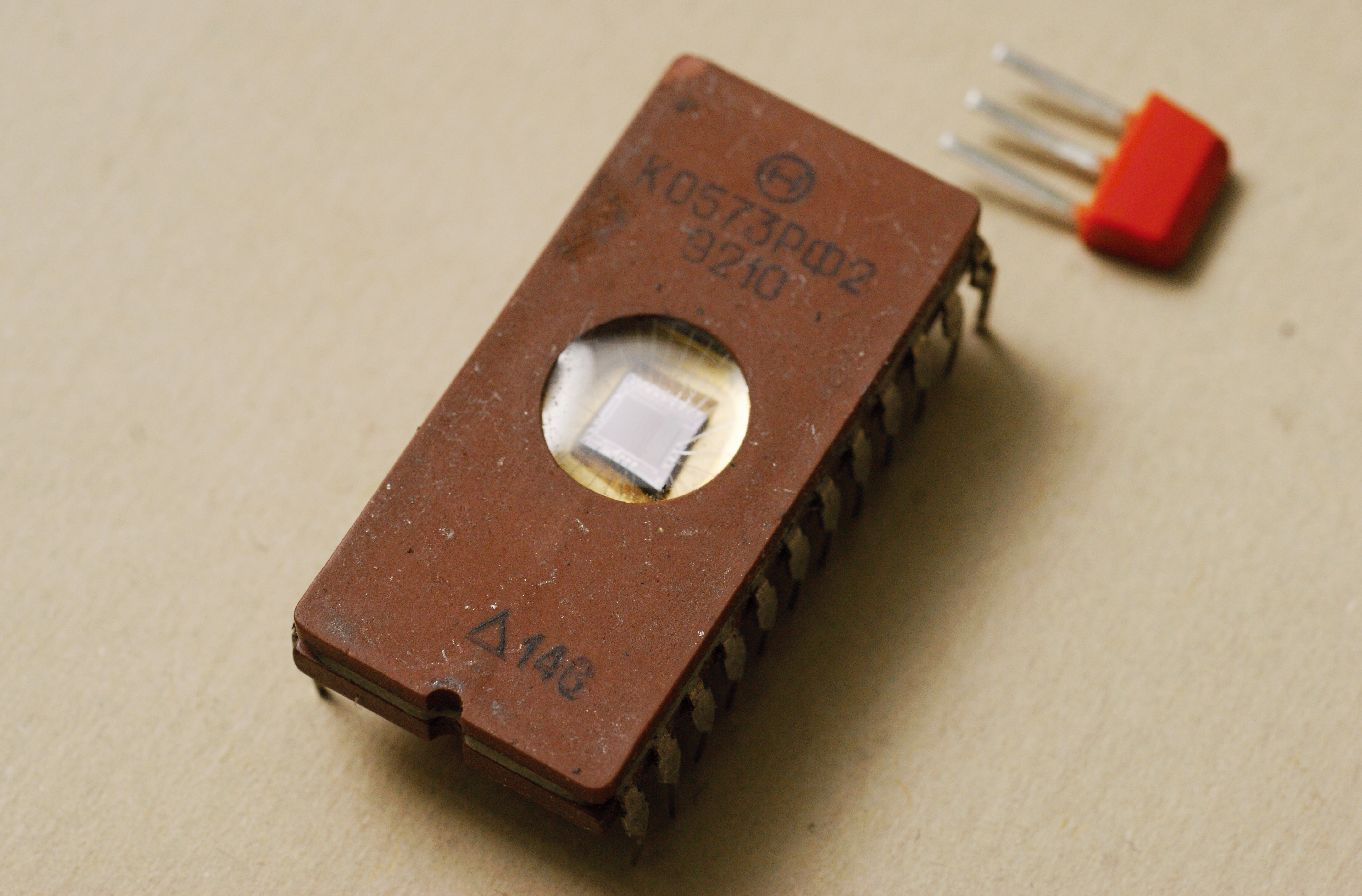

КО573РФ2

микросхема КО573РФ2

Забавный артефакт. Это, конечно, КС573РФ2. Но название исполнили с опечаткой, и вот уже некая "КО"...

микросхема КО573РФ2

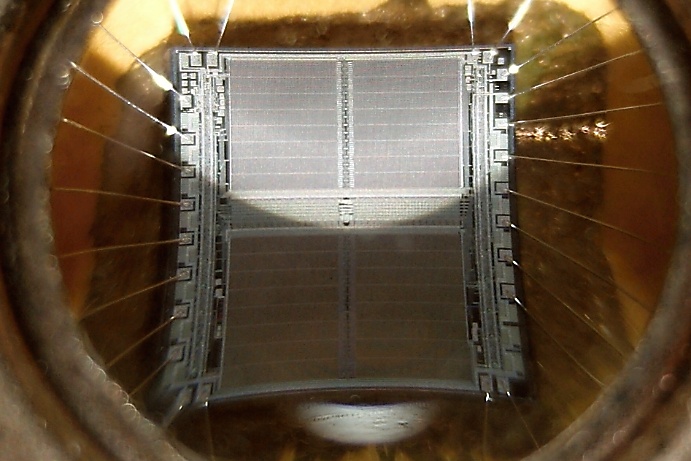

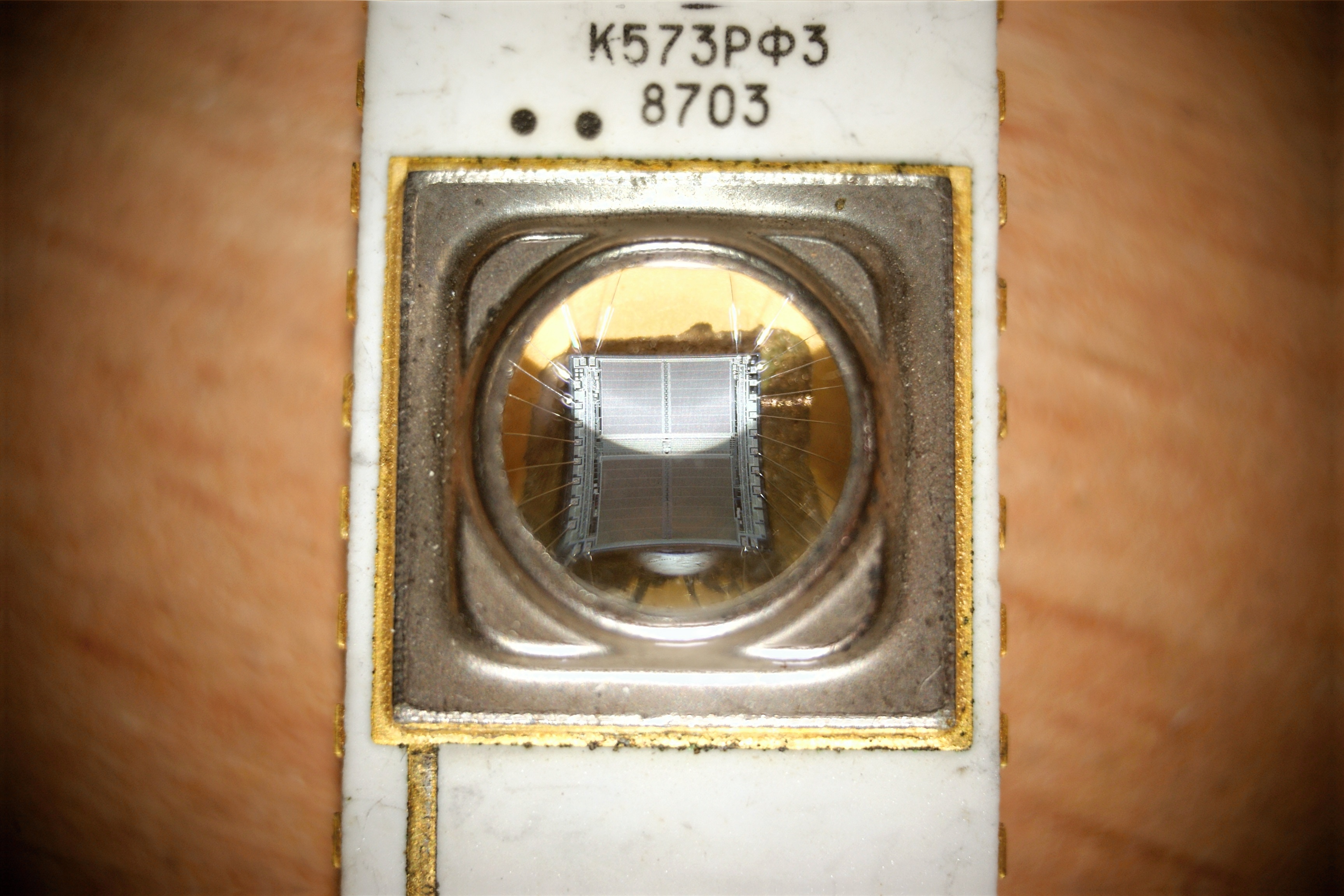

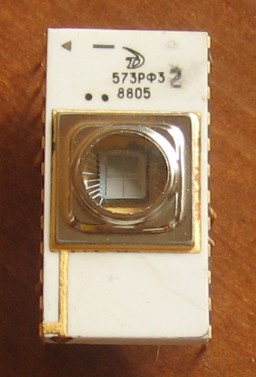

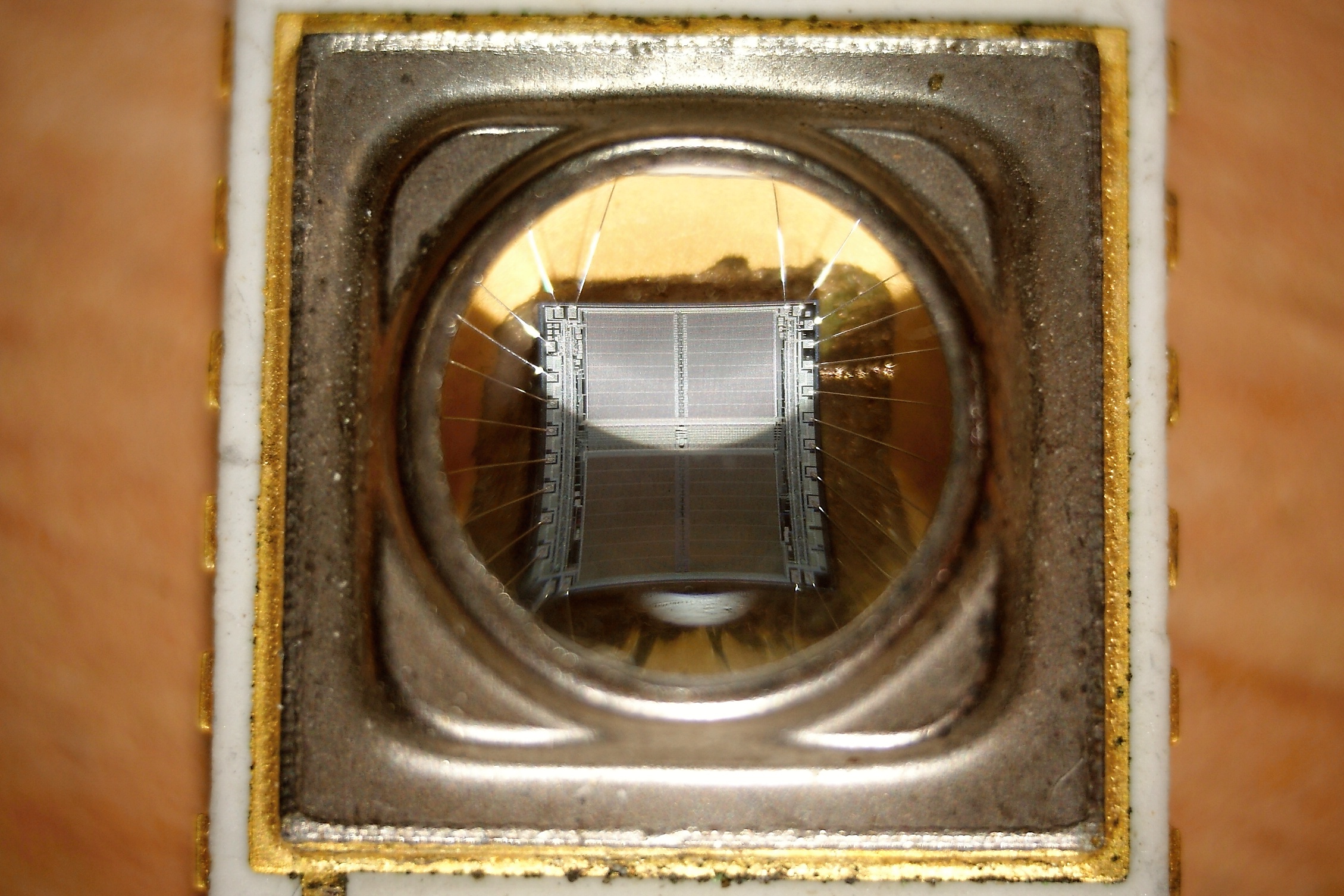

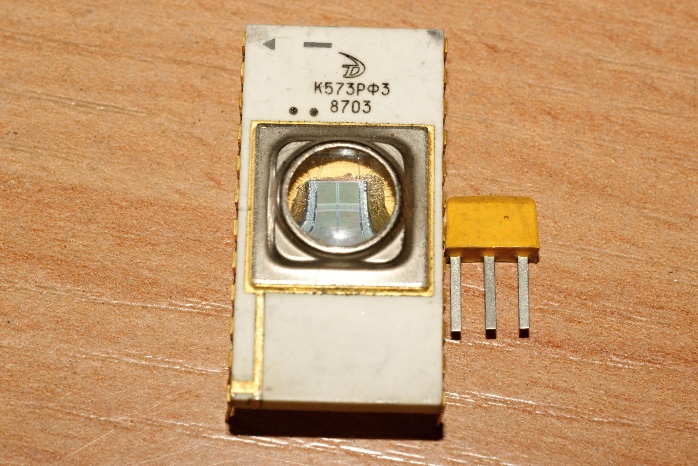

К573РФ3Б, 573РФ32Б

К573РФ3 - единственная 16-разрядная микросхема ПЗУ в этой серии. Кроме того, она отличается от других тем, что имеет мультиплексированную шину адреса-данных, для подключения к магистрали МПИ (использовалась, в частности, в компьютерах ДВК).

Основное её назначение - отладка систем на базе микроЭВМ "Электроника НЦ". В серийном производстве дамп данных должен был прошиваться в масочное ПЗУ К1801РЕ1, которое полностью совместимо с РФ3.

РФ32 - половинка от РФ3, емкостью 32 кбит (2048*16). Насколько я помню, такие половинки "получались" простой отбраковкой. Микросхемы с одним или двумя "битыми" разрядами адреса не выбрасывались, а получали дополнительную маркировку и шли в дело.

Производитель - "Ангстрем".

Подробные данные на эти микросхемы.

Кстати, забавный момент. В отечественных справочниках почему-то упорно указывают i2732 в качестве импортного аналога этой микросхемы. Хотя это совершенно неверно - i2732 восьмиразрядная и с иным интерфейсом!

Авторы справочников, скорее всего, просто посмотрели на общую емкость микросхем - они обе по 32 кбит - и не стали вдаваться в подробности. А с ними и весь интернет :)))

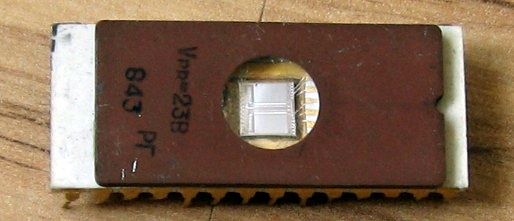

К573РФ4

Вот еще один "бутерброд". Низ от одной микросхемы, верх от КС573РФ2. Кристалл от К573РФ4 ("Ребус-1ПЗ").

К573РФ5

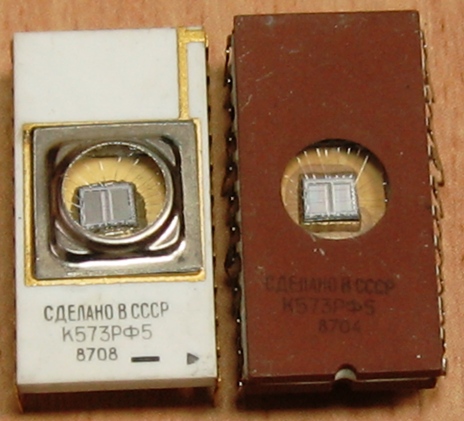

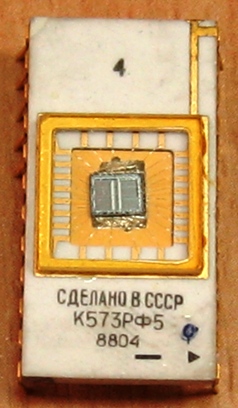

 Микросхема как микросхема. УФ ПЗУ 2к*8, аналог К573РФ2. Моё внимание привлекло то, что она выпускалась практически одновременно в трёх (!) разных корпусах:

Разрабатывалась она в Киевском НИИМП:

"Серьезным испытанием для коллективов разработчиков и технологов явилась «Разработка электрически программируемого ПЗУ информационной емкостью 16 Кбит с УФ - стиранием информации (ОКР «Карат-2»). Для выполнения ОКР, учитывая её сложность и сжатые сроки работы, кроме сотрудников лаборатории Ярового С.И. Калитенко В.Ф., Забиржевского Л.И., были подключены и другие специалисты отдела – Прокопенко А.М., Груданов Н.Б. В работе также принимали участие сотрудники подразделений НИИ Троценко Ю.П., - начальник отдела, Галька Л.В. – ст.инженер – зам.главного конструктора, Алексеев Ю.А. – начальник лаборатории, Бондаренко В.А. – начальник лаборатории, Скрипка Н.А. – начальник КБ, Федулов В.В. – начальник лаборатории и другие.
В 1982 году разработка была принята Госкомиссией."

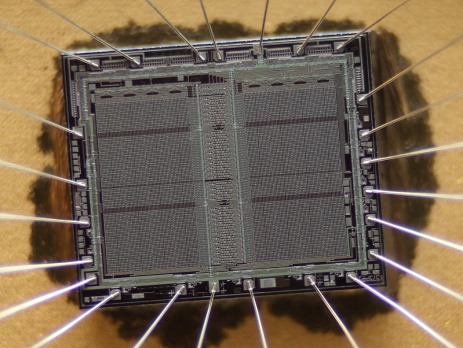

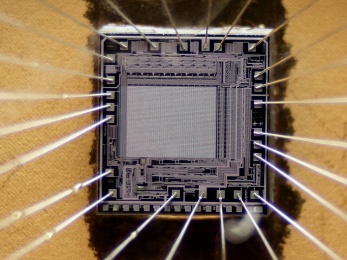

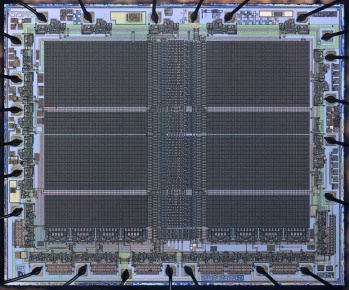

В истории этой микросхемы есть интересный момент. Экземпляр по 1988 год имеют крупный кристалл, явно разделенный на два блока памяти, с надписью "К573РФ5". А с 1989 года - заметно меньший, другой топологии и с надписью "К573РФ5М"

микросхема К573РФ5



микросхема К573РФ5



микросхема К573РФ5



микросхема К573РФ5

микросхема К573РФ5

микросхема К573РФ5

микросхема К573РФ5

(фото с форума Радиокартинки)

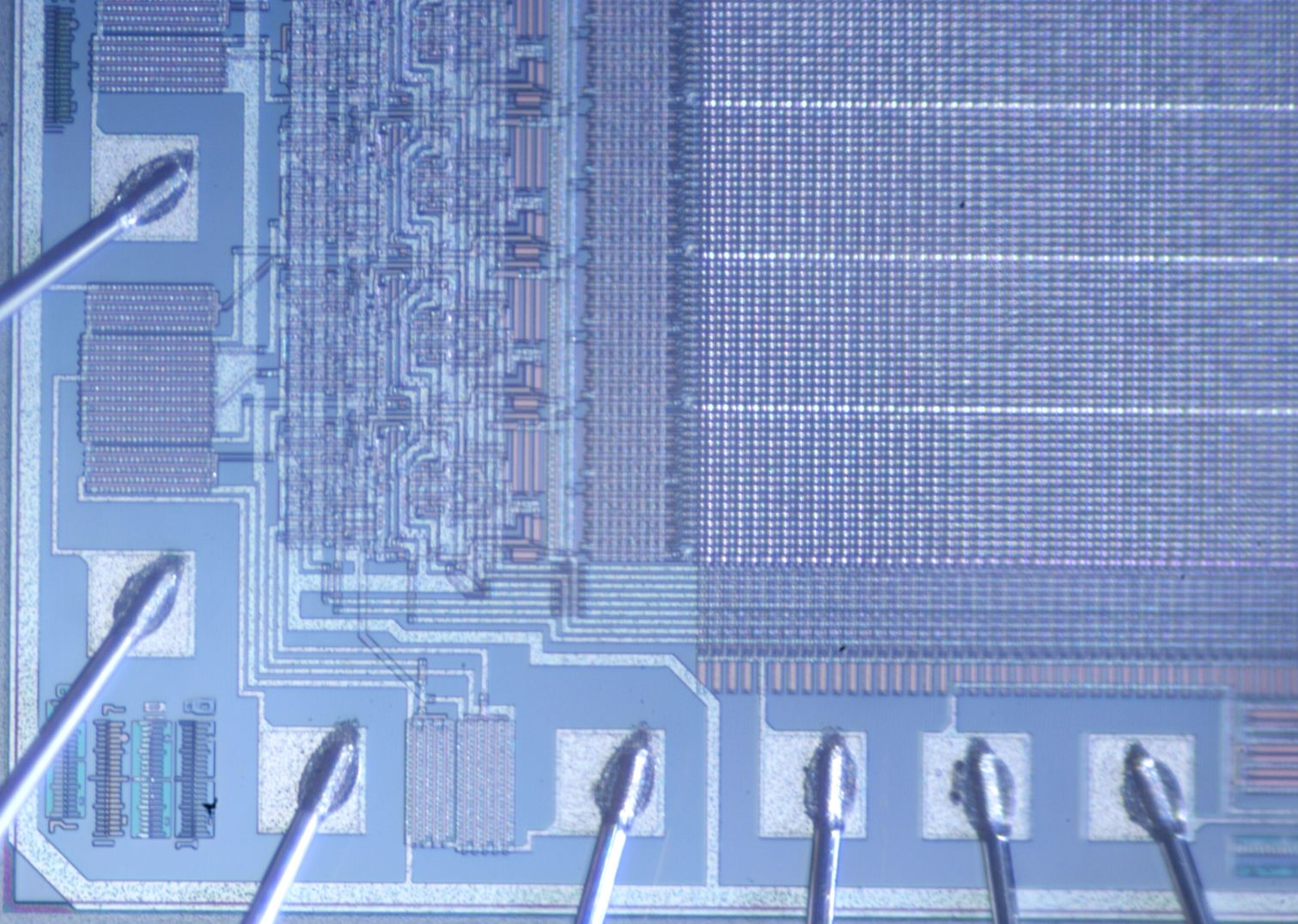

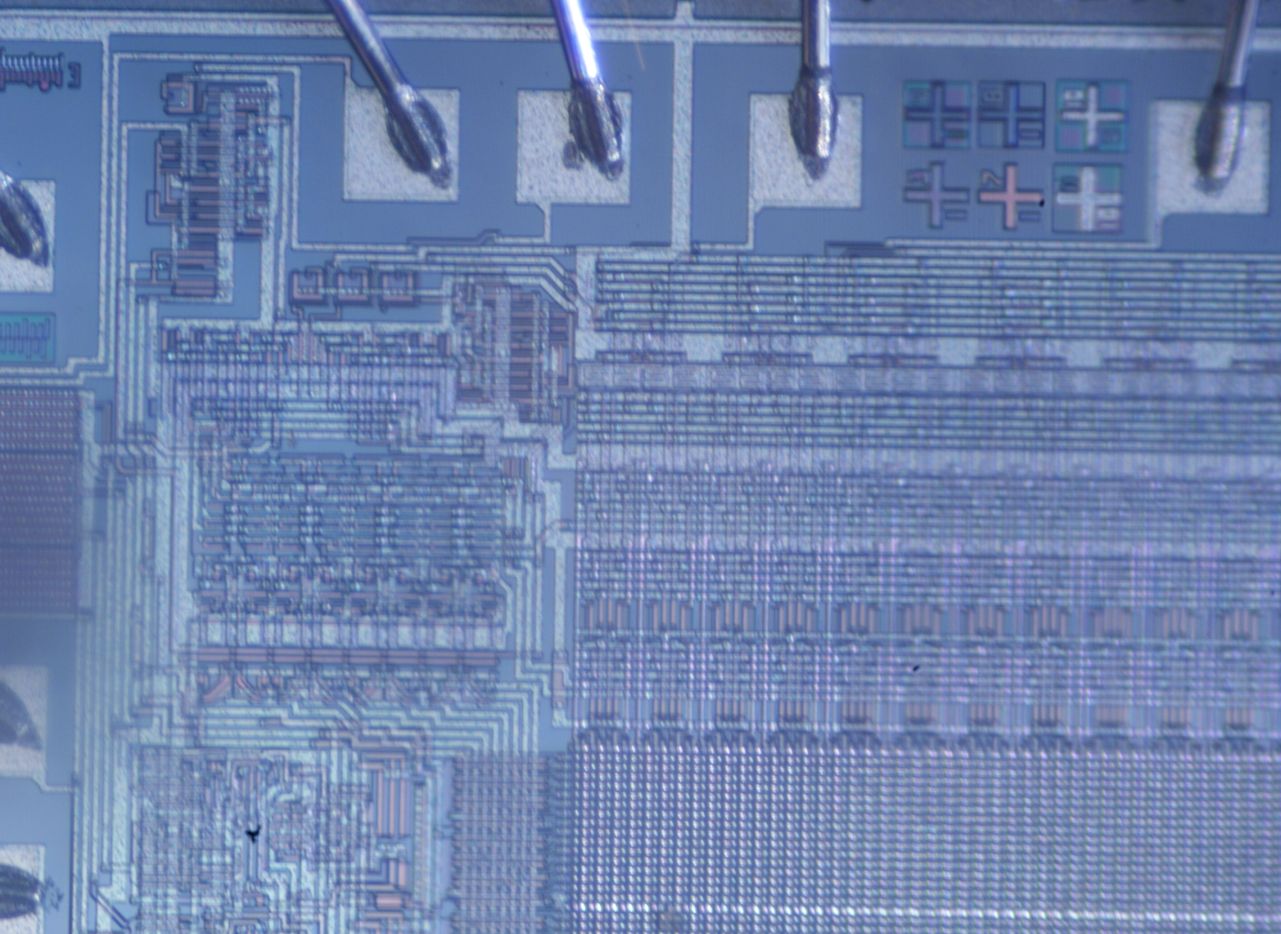

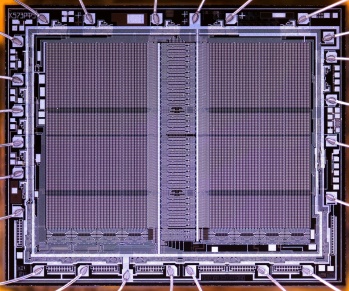

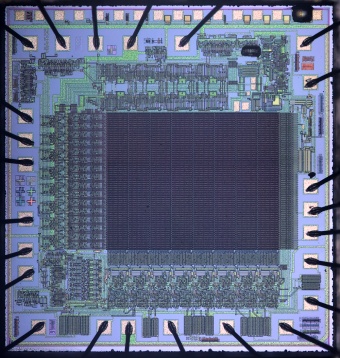

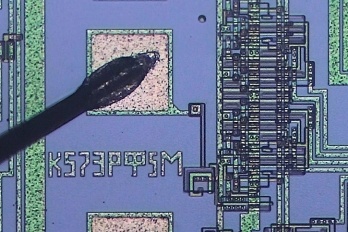

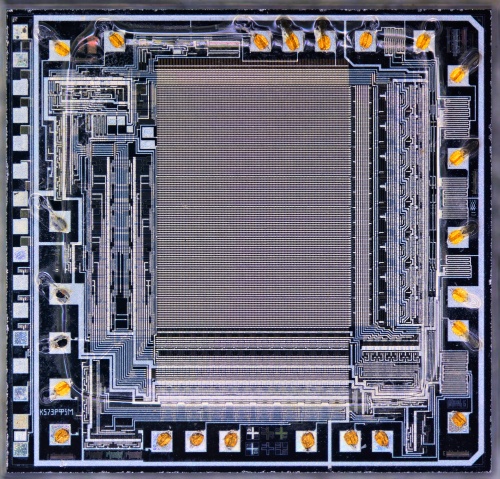

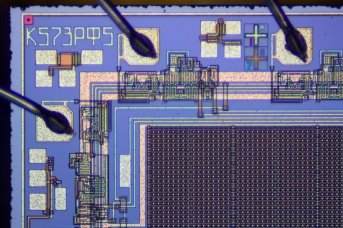

Части кристалла этой микросхемы:

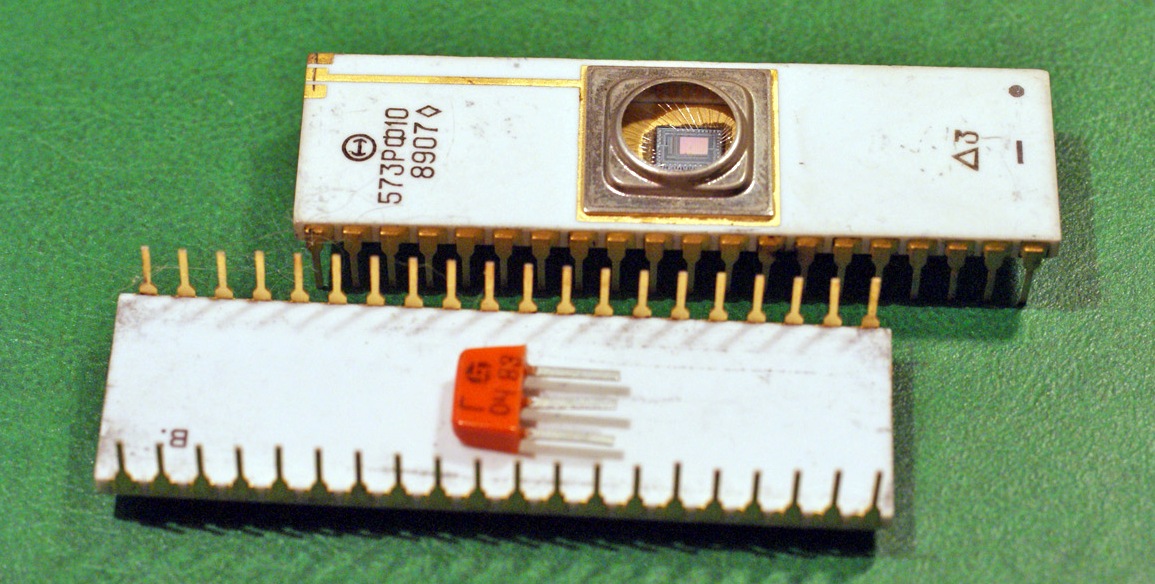

573РФ10, К573РФ10Э, КМ573РФ10

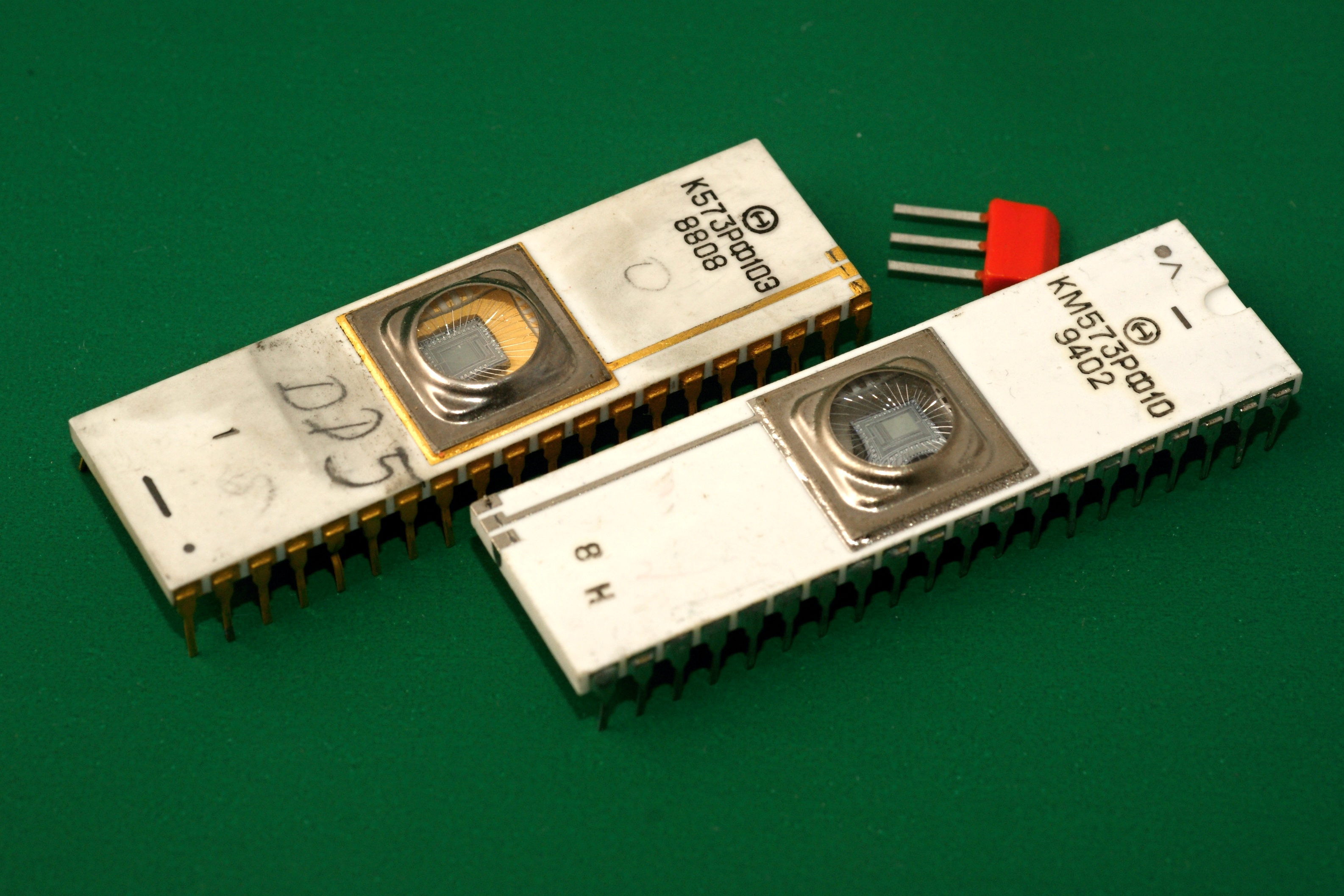

Не вполне обычная микросхема. Представляет собой гибрид УФ ПЗУ (2к*8) и двух параллельных портов ввода-вывода; тема "Рось-1П". Смысл этого, как я понимаю - уменьшить количество корпусов в микропроцессорных системах. Впрочем, идея не прижилась.

Справочные данные на нее. Кстати, варианта К573РФ10 в справочниках нет, только КМ573РФ10 и КС573РФ10.

Производитель - новосибирский "Восток".

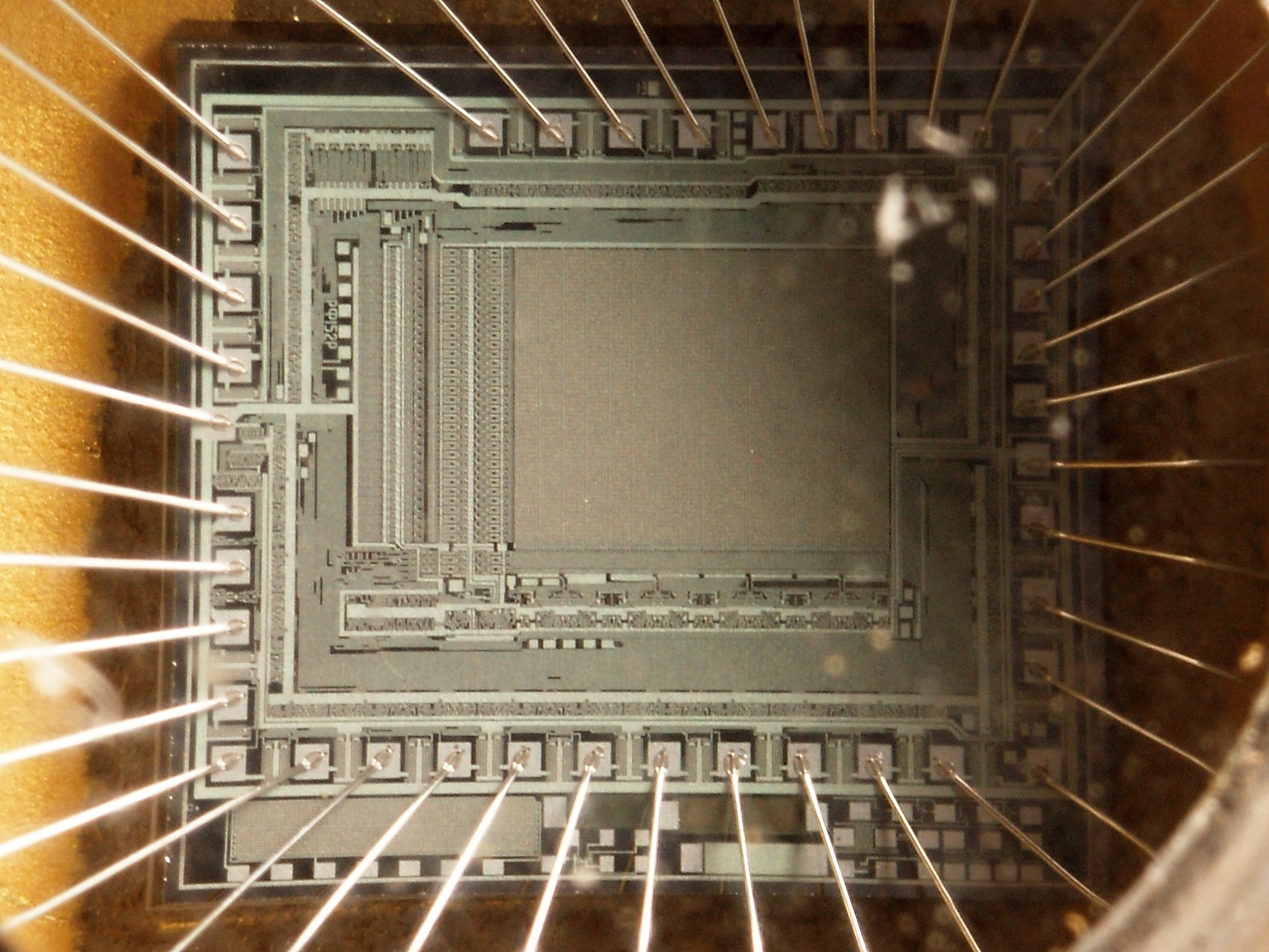

Еще один примечательный момент - микросхема с буквой "Э" в названии. Ходили слухи, что это значит то, что в микросхеме стоит импортный кристалл, от i8755. Однако, наша - КМОП (и это, похоже, единственная советская КМОП УФ ПЗУ), а Intel такую точно не выпускал. Да и топология кристаллов 8755 и 573РФ10 отличается даже по беглому взгляду - intel-схема имеет два накопителя, а наша один.

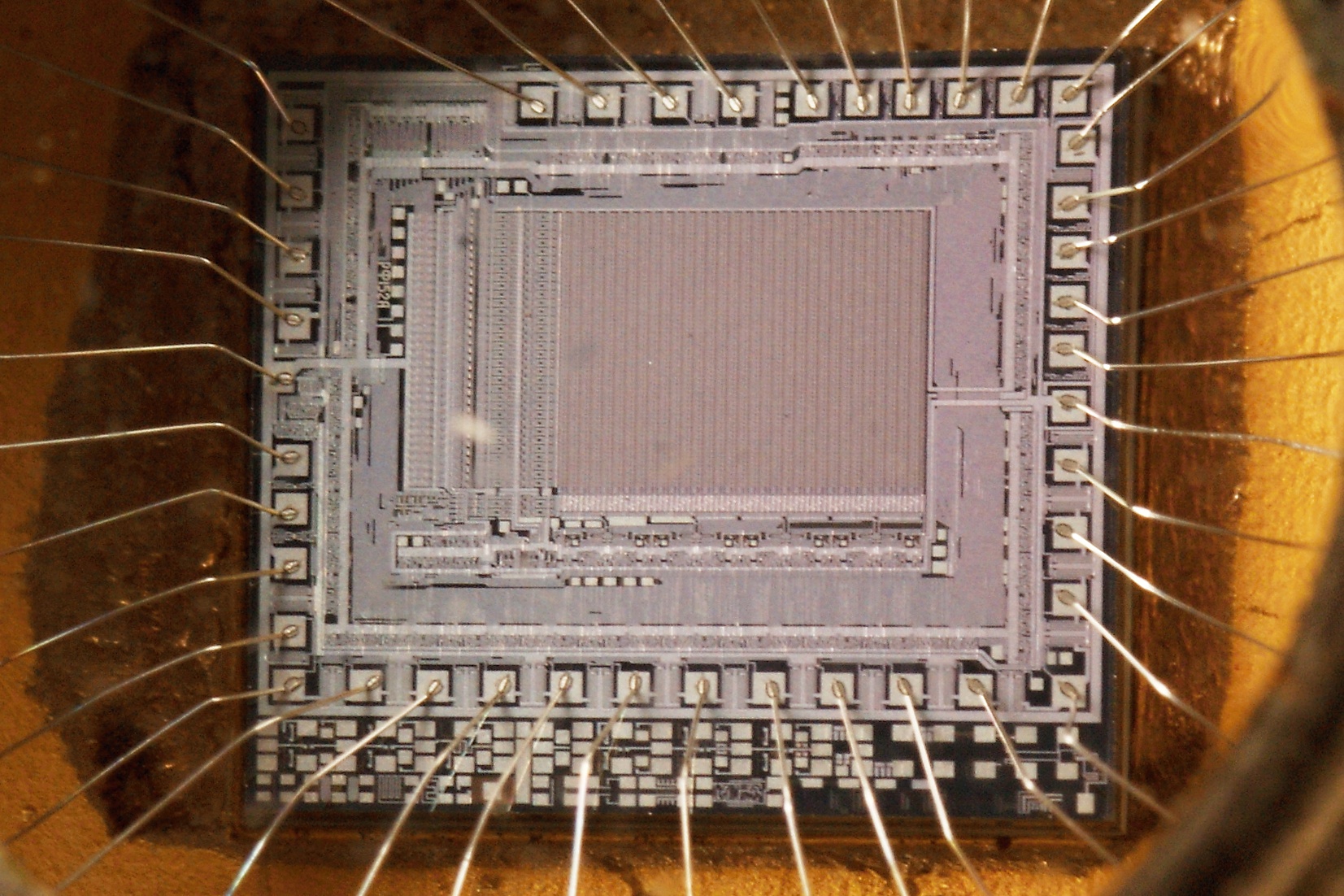

К тому же на кристалле РФ10Э, так же как и у КМ573РФ10, видна характерная надпись "РФ152Р". Хотя между собой они тоже отличаются, по крайней мере периферией:

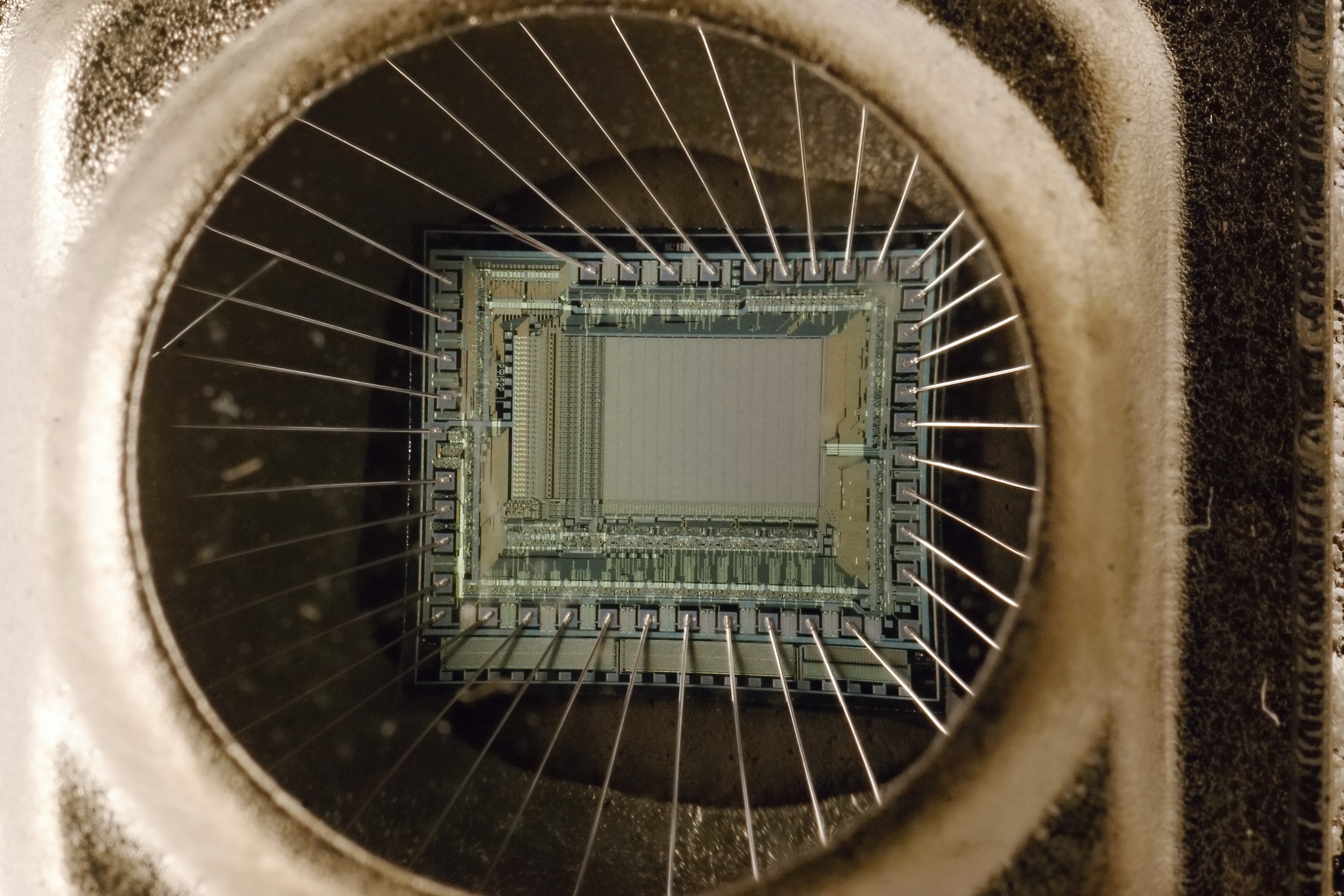

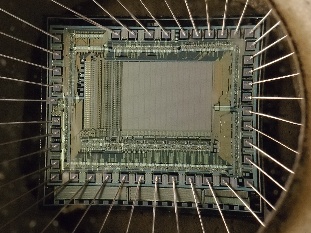

КМ573РФ10:

К573РФ10Э:

А вот есть еще немаркированная К573РФ10, кристалл в ней опять же иной, "РФ152А":


(фото Константина Смолярова)

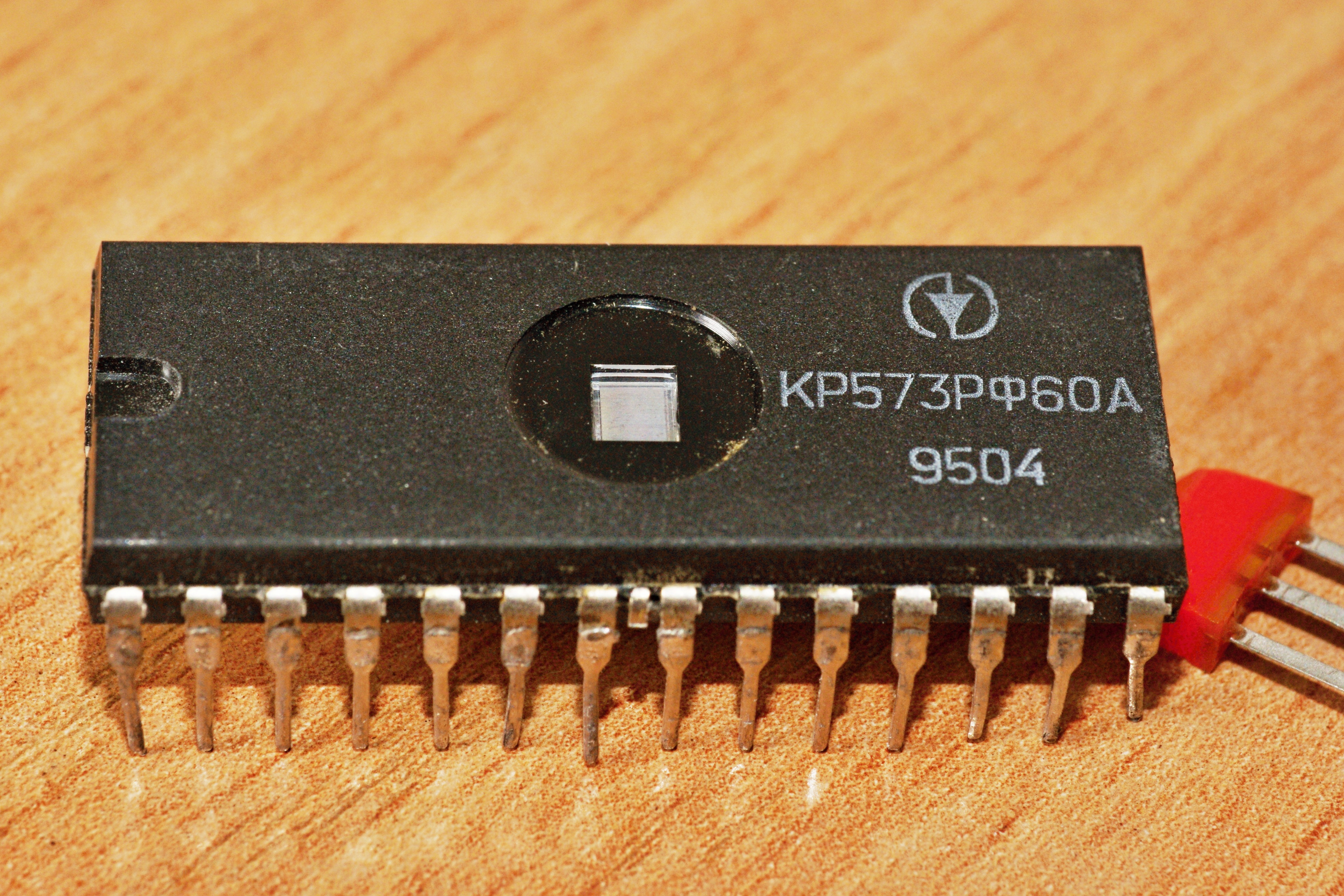

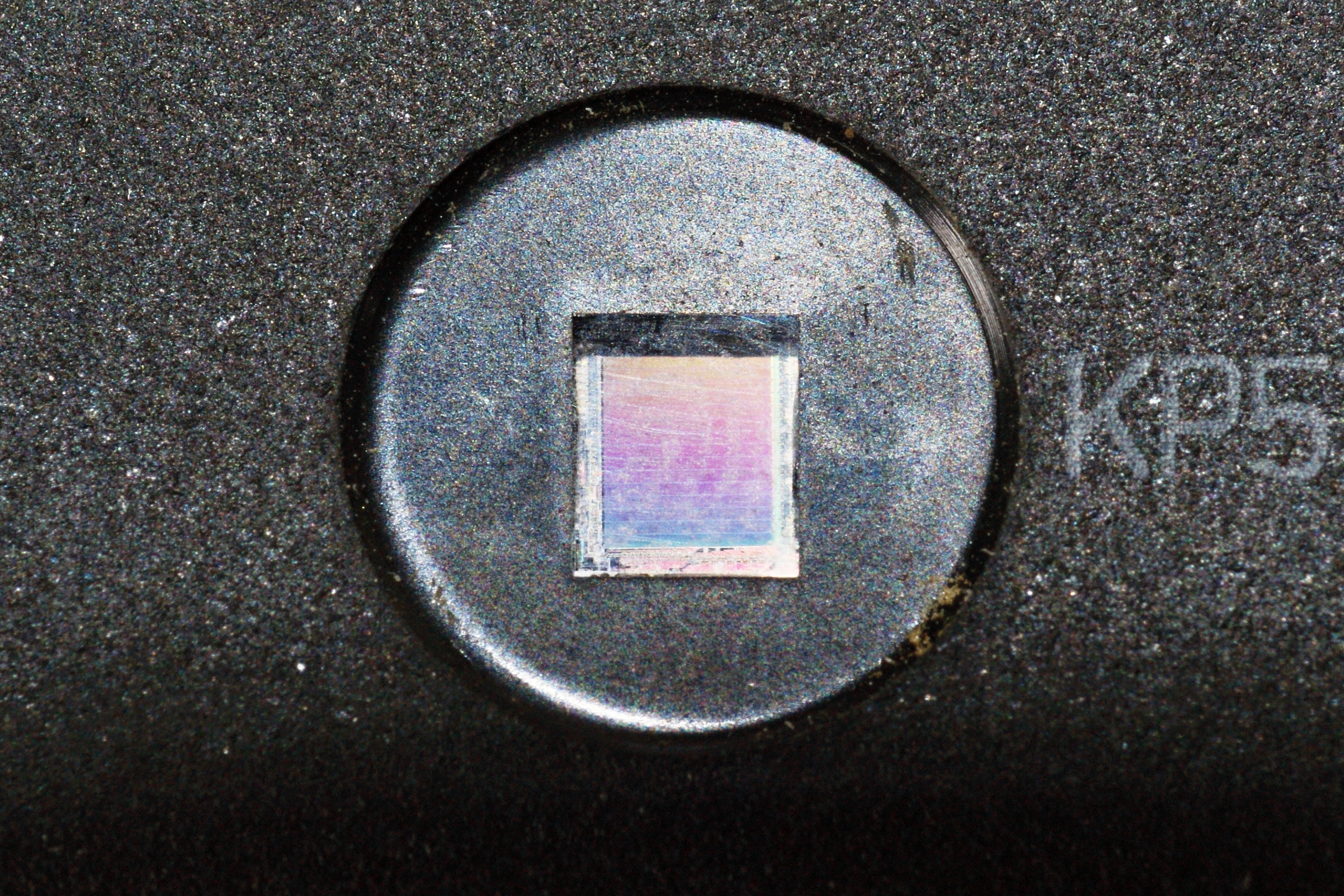

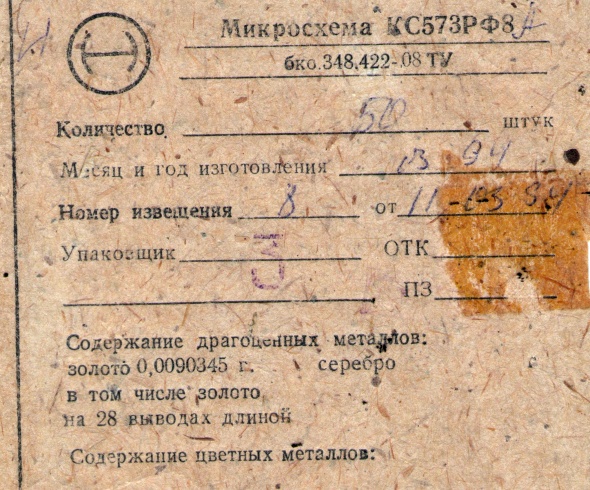

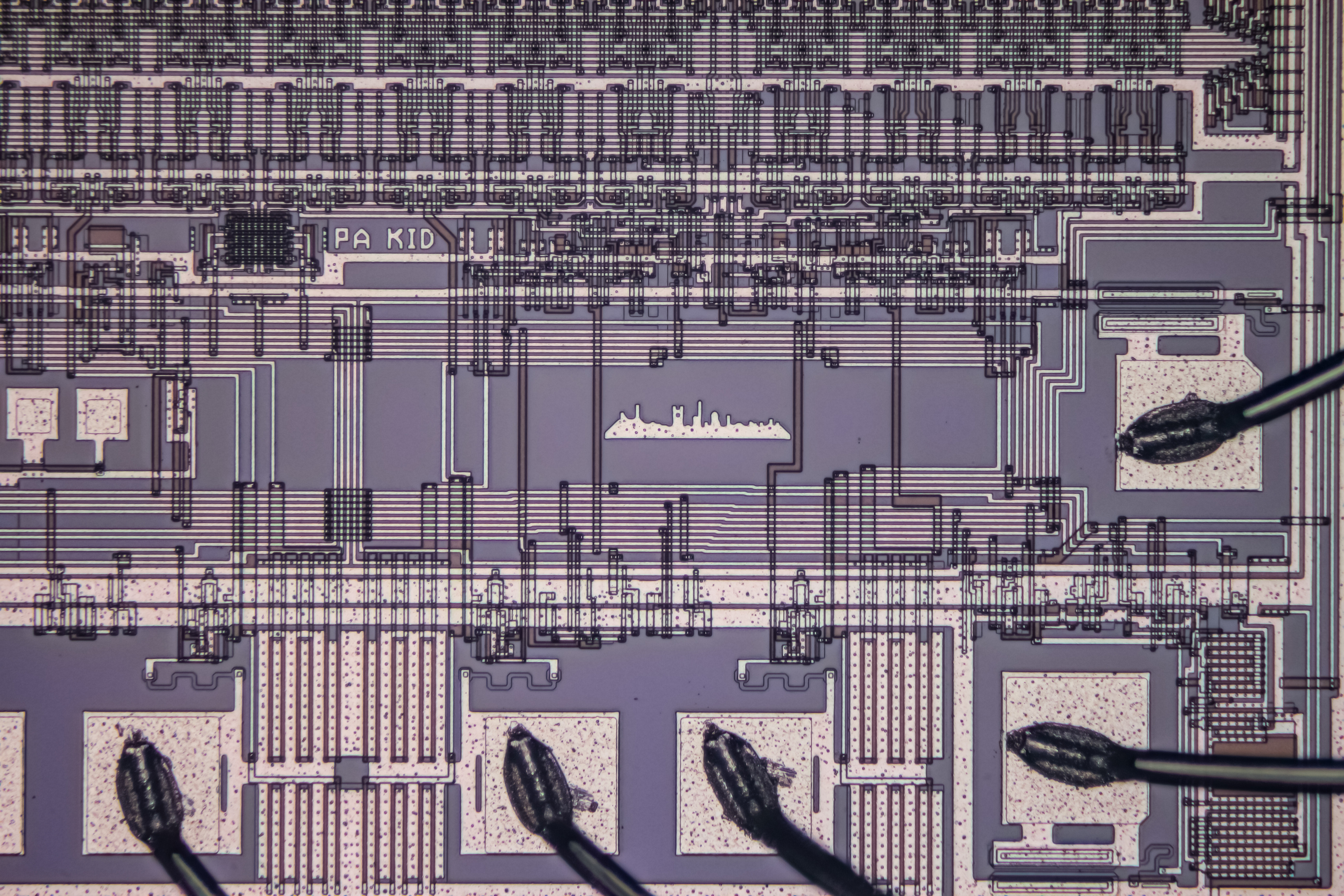

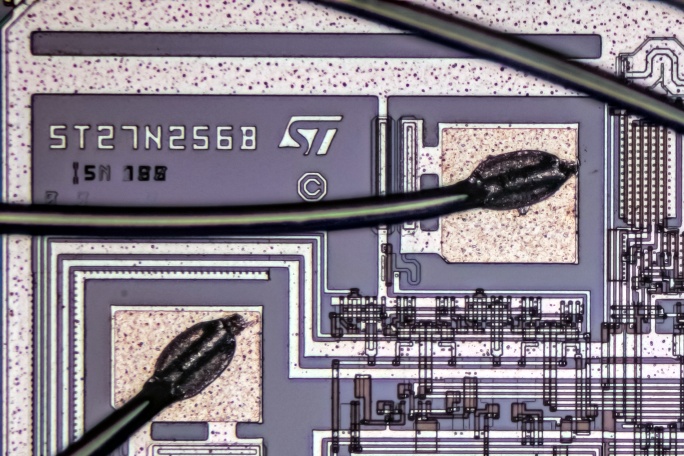

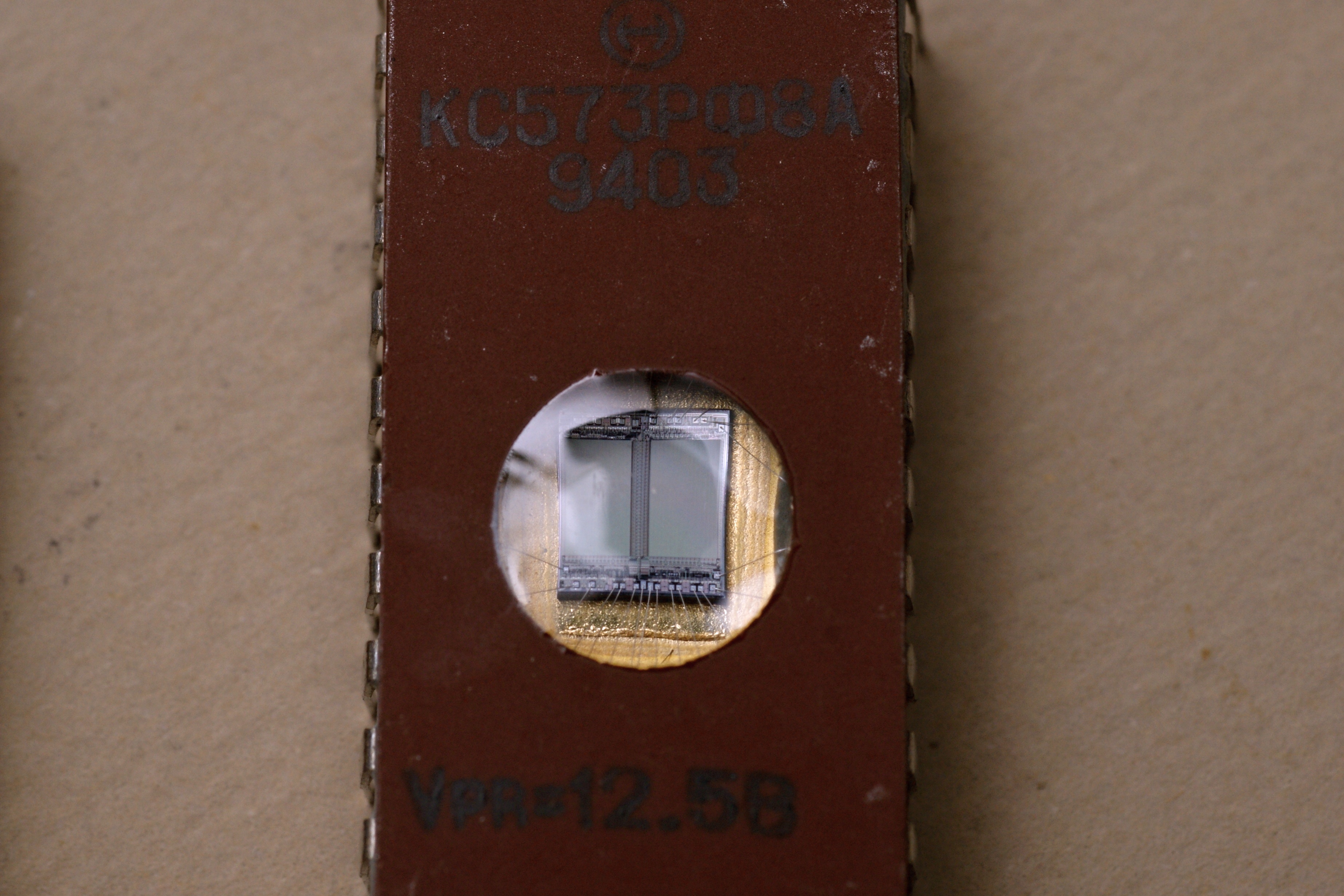

КР573РФ60А

Микросхема К573РФ6А вполне обычна. Менее известны её четвертинки, К573РФ61...К573РФ64. Что же такое К573РФ60? Собственно, это обычная ПЗУ 8к*8, аналогичная РФ6. Но почему у неё двухзначный номер - я пока нигде не нашёл ответа на этот вопрос...

Производитель - киевский "Квазар".

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
2. З.П. Агапкин, В.Л. Дшхунян, Ю.М. Полубояринов, Л.Г. Феденко. Комплект схем постоянной памяти для микропроцессорной техники.- "Электронная промышленность" №7, 1985.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Полупроводниковые БИС запоминающих устройств: Справочник / В. В. Баранов, Н. В. Бекин, А. Ю. Гордонов и др.; Под ред. А. Ю. Гордонова и Ю. Н. Дьякова. - М.: Радио и связь, 1987
5. Каталог интегральных микросхем. Дополнение № 1 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
6. Каталог перспективных интегральных микросхем. - Москва, 1988.
7. Вениаминов В.Н., Лебедев О.Н., Мирошниченко А.И.. Микросхемы и их применение: Справ. пособие. - 3-е изд., перераб. и доп. - М.: Радио и связь, 1989 (Массовая радиобиблиотека; Вып. 1143)
8. Микросхемы интегральные народнохозяйственного назначения. Группа 6331. Сборник справочных листов РД 11 0435.4-90. Издание официальное. Всесоюзный научно-исследовательский институт "Электронстандарт". 1991.
9. Лебедев О. Н. Применение микросхем памяти в электронных устройствах: Справ. пособие. - М.: Радио и связь, 1994. (Массовая радиобиблиотека; Выпуск 1199)
10. Однокристальные микроЭВМ. М.: МИКАП, 1994.
11. Диоды, тиристоры, транзисторы и микросхемы широкого применения. Справочник / Б.Ф. Бессарабов, В.Д. Федюк, Д.В. Федюк. - Воронеж: ИПФ "Воронеж", 1994.
12. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
13. Пескова С.А., Гуров А.И., Кузин А.В. Центральные и периферийные устройства электронных вычислительных средств/Под ред. О.П. Глудкина. - М.: Радио и связь, 1999.
14. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6. - М.: КУбК-а, 2003
15. Стратегия выбора. - К.: "Корнiчук, 2012
