1810ая серия

16-ти разрядный n-МОП микропроцессорный комплект, аналоги интеловских i8086 и i8088 и периферия к ним.

Совместная разработка КНИИМП (лаборатория №173, Тильс А.А., Балай Б.А.,Журба С.П., Зубенко В.М., Куприец П.Ф.), фрязинского завода "Электронприбор" и завода "Родон" (Ивано-Франковск).

Начало разработки - 1982 год (ОКР "Кивер"), конец - 1985 год.

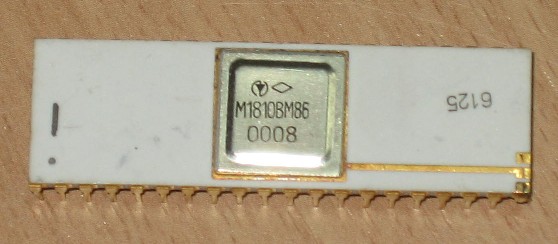

М1810ВМ86

Военная версия микропроцессора КМ1810ВМ86 (тема "Кивер-1С"); довольно редко встречается. Производитель - "Квазар", г.Киев (Украина).

Обращает на себя внимание дата выпуска - он довольно свежий!

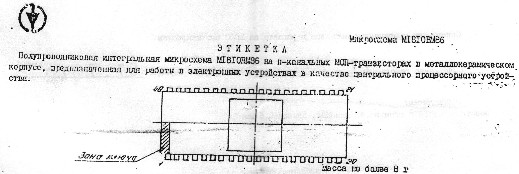

полная версия этикетки

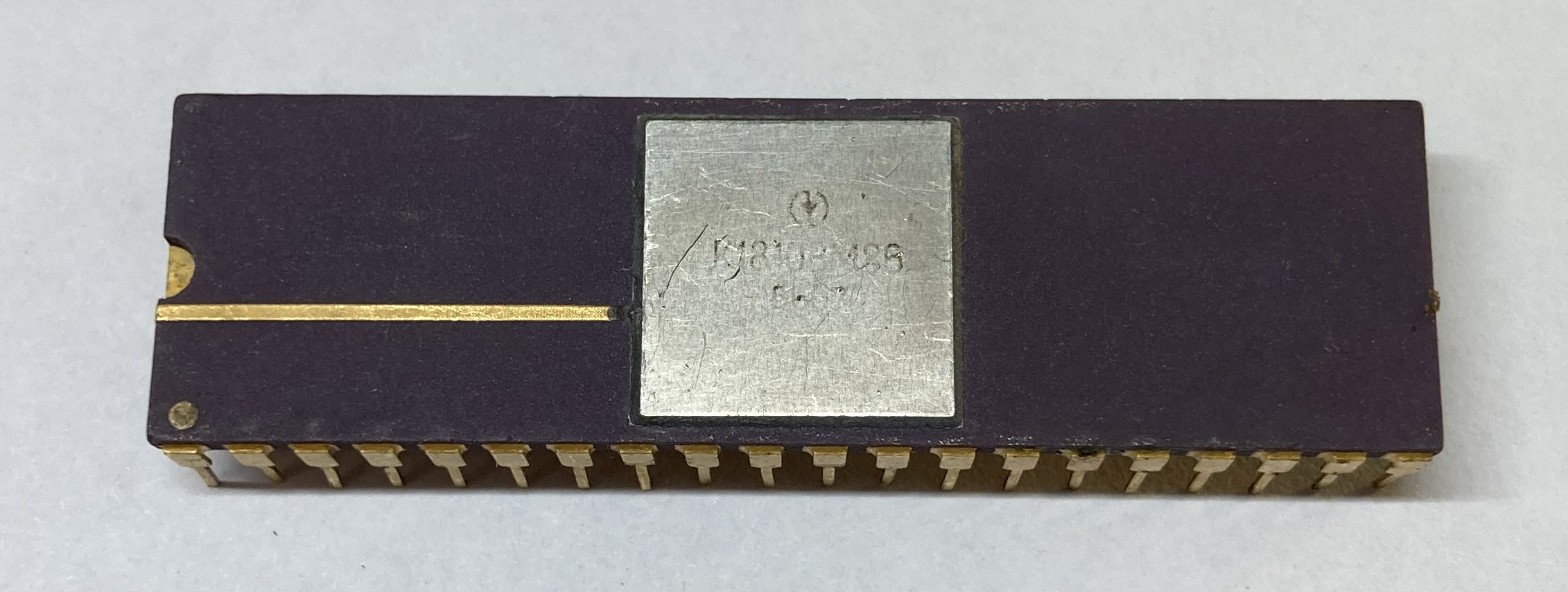

К1810ВМ86

микросхема К1810ВМ86
(фото от M A)

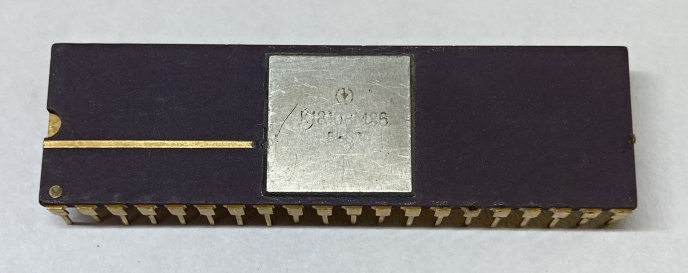

Интересный экземпляр 1986 года от киевского "Квазара". Корпус явно зарубежный (чешский?), из фиолетовой керамики и с дюймовым шагом!

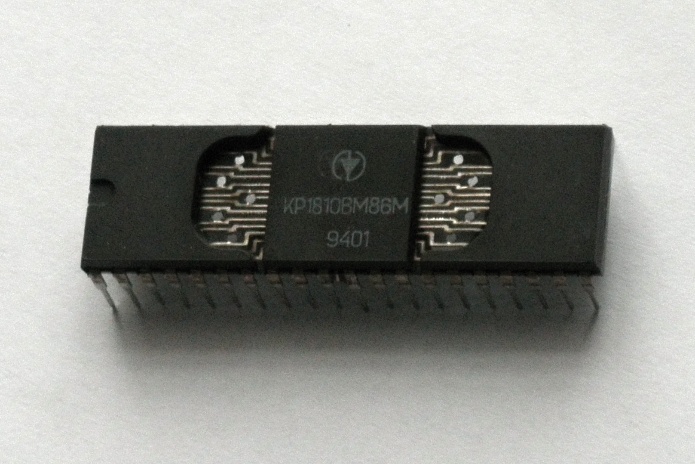

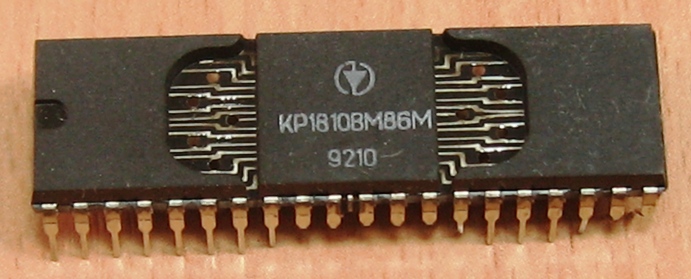

КР1810ВМ86М

Модернизированная версия микропроцессора КМ1810ВМ86. Работает на повышенной частоте - 8 МГц. Кроме того, в отличие от базовой версии, он имеет ряд дополнительных команд (из системы команд 80286), дополнительные шины прерываний и некоторые дополнительные функции для реализации виртуальной памяти, позволяющие ему работать вместе с контроллером виртуальной памяти 1843ВГ1.

Данные из отраслевого справочника и заводской паспорт (2017 года!) на него.

Производители - украинские "Квазар" (г.Киев) и "Квантор" (Тернопольская область, г.Збараж).

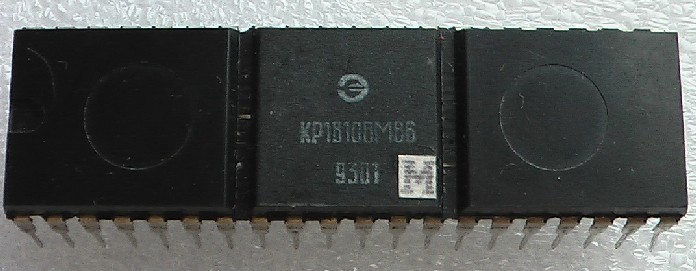

Вот интересный образец от Алексея Проскурина:

На обычный ВМ86 наклеена бумажная бирочка с буквой М. При этом он работает, как и положено, на 8 МГц.


(фото от ConstructoR)

КМ1810ВМ88 + КР1810ВМ88

Центральное процессорное устройство с байтовым принципом организации (тема "Кивер-20С"). "Урезанный" 8-разрядный вариант КР(КМ)1810ВМ86; аналог i8088. Производитель - "Квазар", г.Киев (Украина).

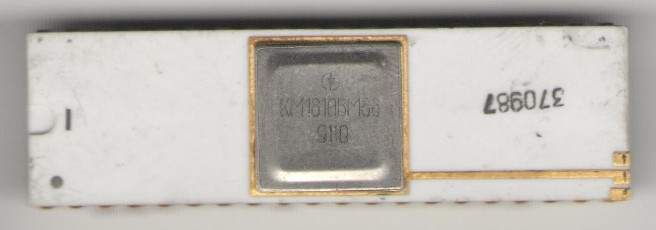

Самый известный вариант:

микросхема КМ1810ВМ88

Вариант в пластмассе, КР1810ВМ88, довольно редок:

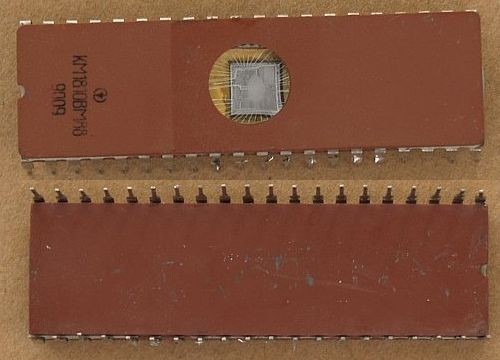

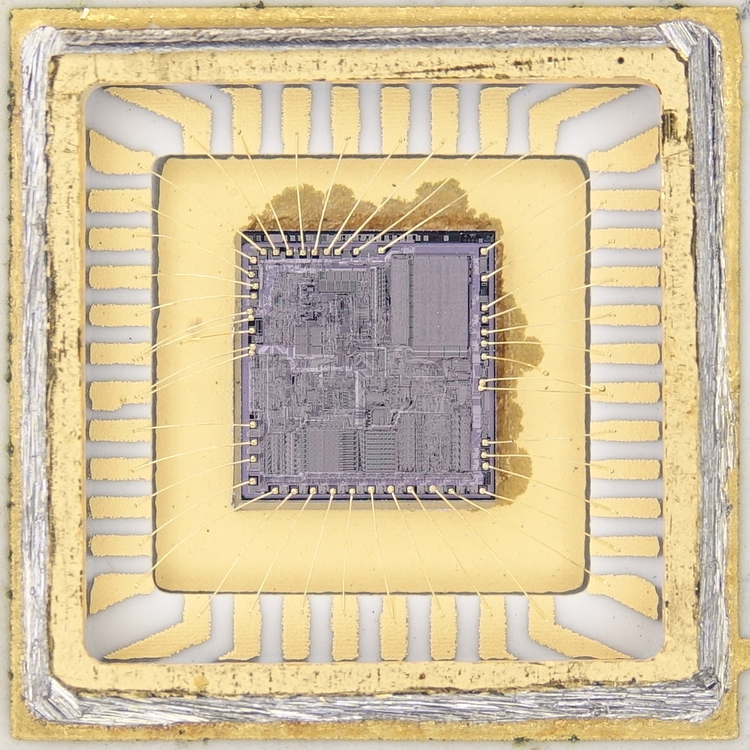

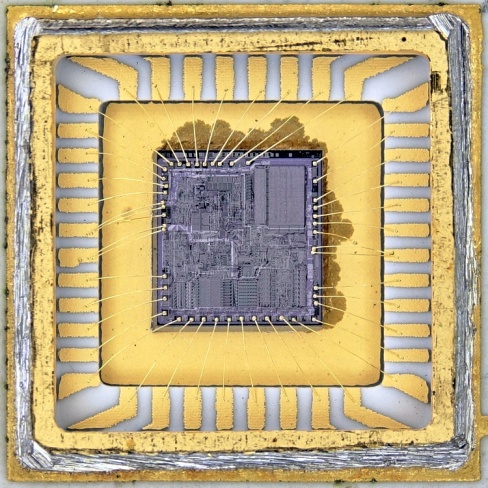

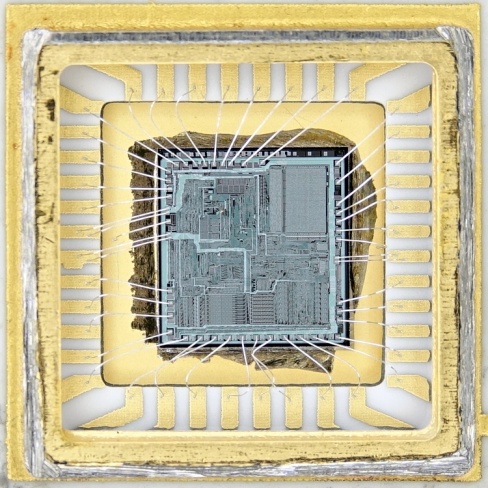

Но мало этого, Игорь из Киева прислал мне фото процессора в корпусе с окошком!

микросхема КМ1810ВМ88

Кстати, странная вещь - этого процессора я почти не нашел в справочниках! Здесь краткая справка из отраслевого справочника.

микросхема КМ1810ВМ88

Корпус 2123.40-6

Диапазон температур окружающей среды -10...+70°С

Сохраняемость 12 лет

Минимальная наработка 50 000 ч

Он имеет структуру, практически идентичную структуре МП К1810ВМ86, и отличается уменьшенным до четырех числом регистров очереди команд и 8-разрядной внешней шиной данных (внутренняя структура, как и у К1810ВМ86, 16-разрядная). Для передачи данных используются младший байт 16-разрядной шины адреса-данных, а старший байт шины, как и в МП К1821ВМ85А, — для передачи адреса. По системе команд МП абсолютно идентичен К1810ВМ86. Все программные усовершенствования К1810ВМ86 можно переносить на системы, построенные на основе К580ВМ80А и К1821ВМ85А, простой установкой платы нового центрального процессора на основе К1810ВМ88. Необходимо лишь согласовать временные параметры отдельных элементов. Из-за увеличения вдвое времени выборки 16-разрядных слов производительность К1810ВМ88 будет ниже, чем у его 16-разрядного прототипа, но не обязательно в 2 раза. Так, время обработки однобайтовых операндов с помощью К1810ВМ88 только на 5% меньше.

микросхема КМ1810ВМ88

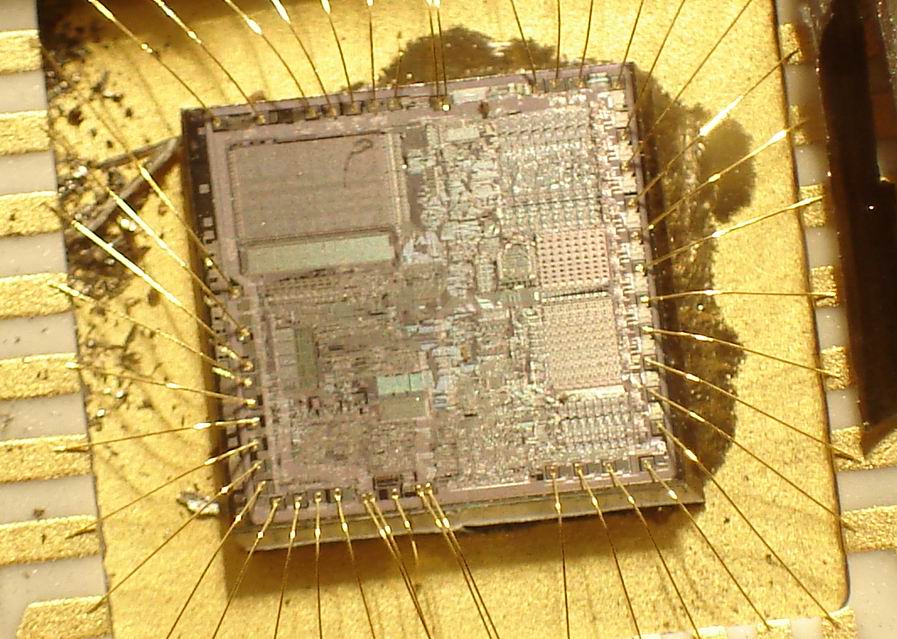

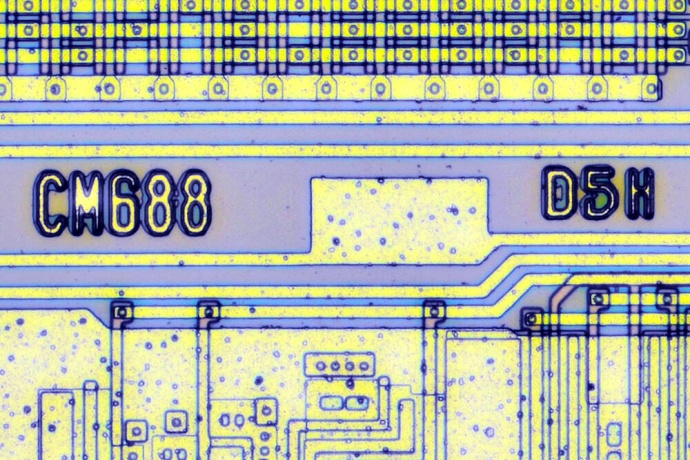

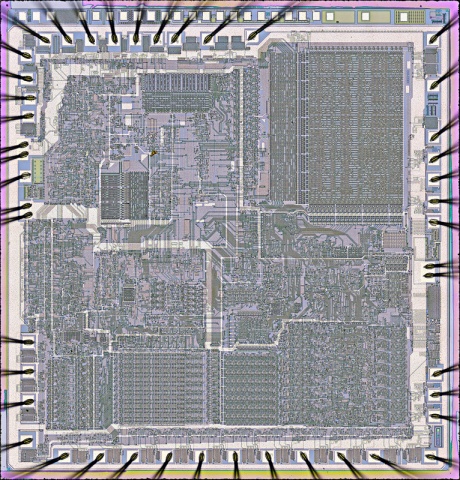

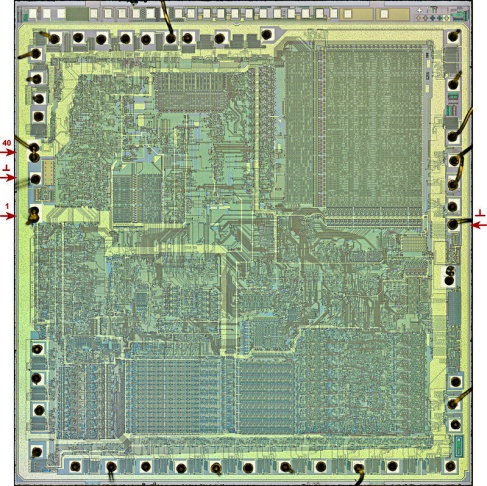

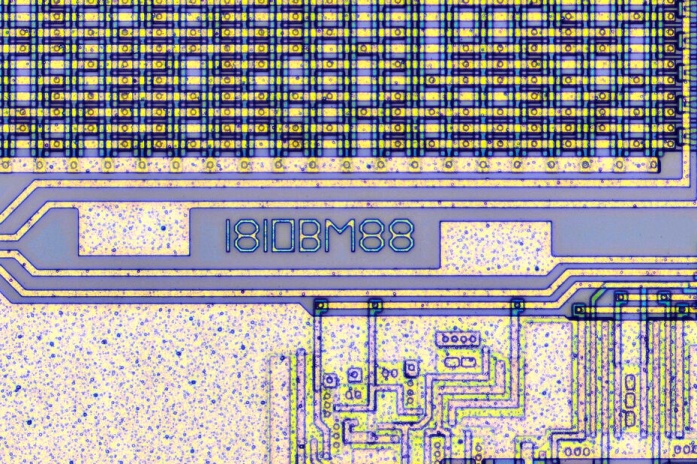

Топология кристалла:

микросхема КМ1810ВМ88
(фото с форума Speccy - наш выбор!)

КР1810ВТ3

Довольно редкая микросхема. Судя по всему, она появилась позднее большинства схем серии, примерно в 1990 году. Любопытно, что в литературе в основном встречается вариант КР1810ВТ03, по аналогии с исходным аналогом - интеловской 8203. Но, как видим, на "живых" микросхемах ноль из нумерации убрали.

КР1810ВТ3 представляет собой контроллер динамической памяти 64К и используется в качестве устройства управления ОЗУ микропроцессорных систем на базе серий К580, К1810, К1821, а также для создания функционально независимых модулей динамических ОЗУ.
Контроллер вырабатывает все необходимые сигналы управления чтением, записью и регенерацией для ОЗУ, выполненного на элементах памяти серии К565.

Микросхема относится к классу многофункциональных схем и может работать в нескольких режимах - с ОЗУ емкостью 4К, 16К или 64К слов. При использовании дополнительных схемных решений контроллер может быть использован для ОЗУ большей емкости. Кроме того, контроллеру могут быть заданы режимы внутренней или внешней регенерации, опережающего чтения, работы с внешним или внутренним генератором. КР1810ВТ3 предназначена для построения как функционально независимых модулей, так и модулей, выполненных в стандарте Multibus.

Описание её работы.

Производитель - "Гамма", г.Запорожье (Украина).

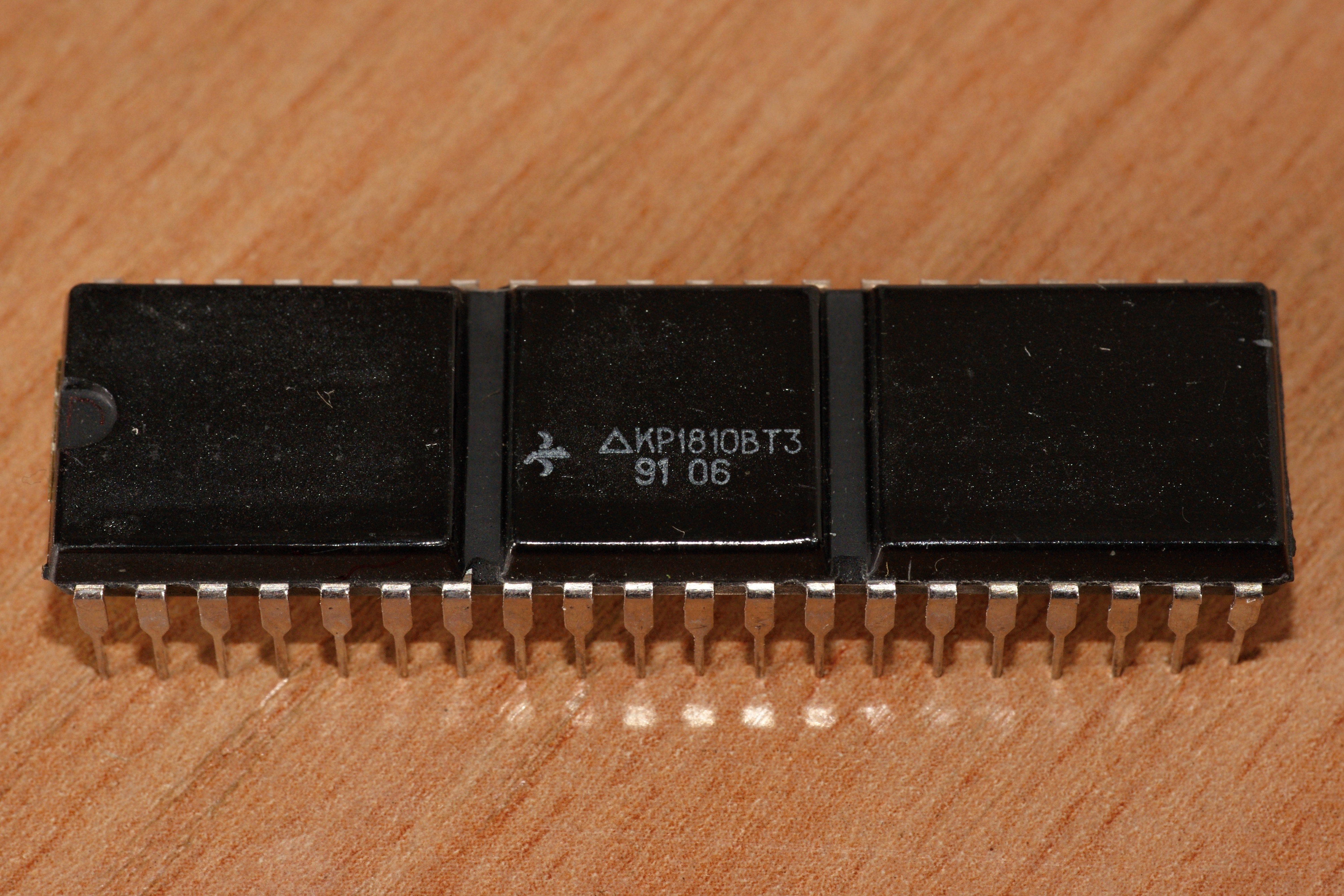

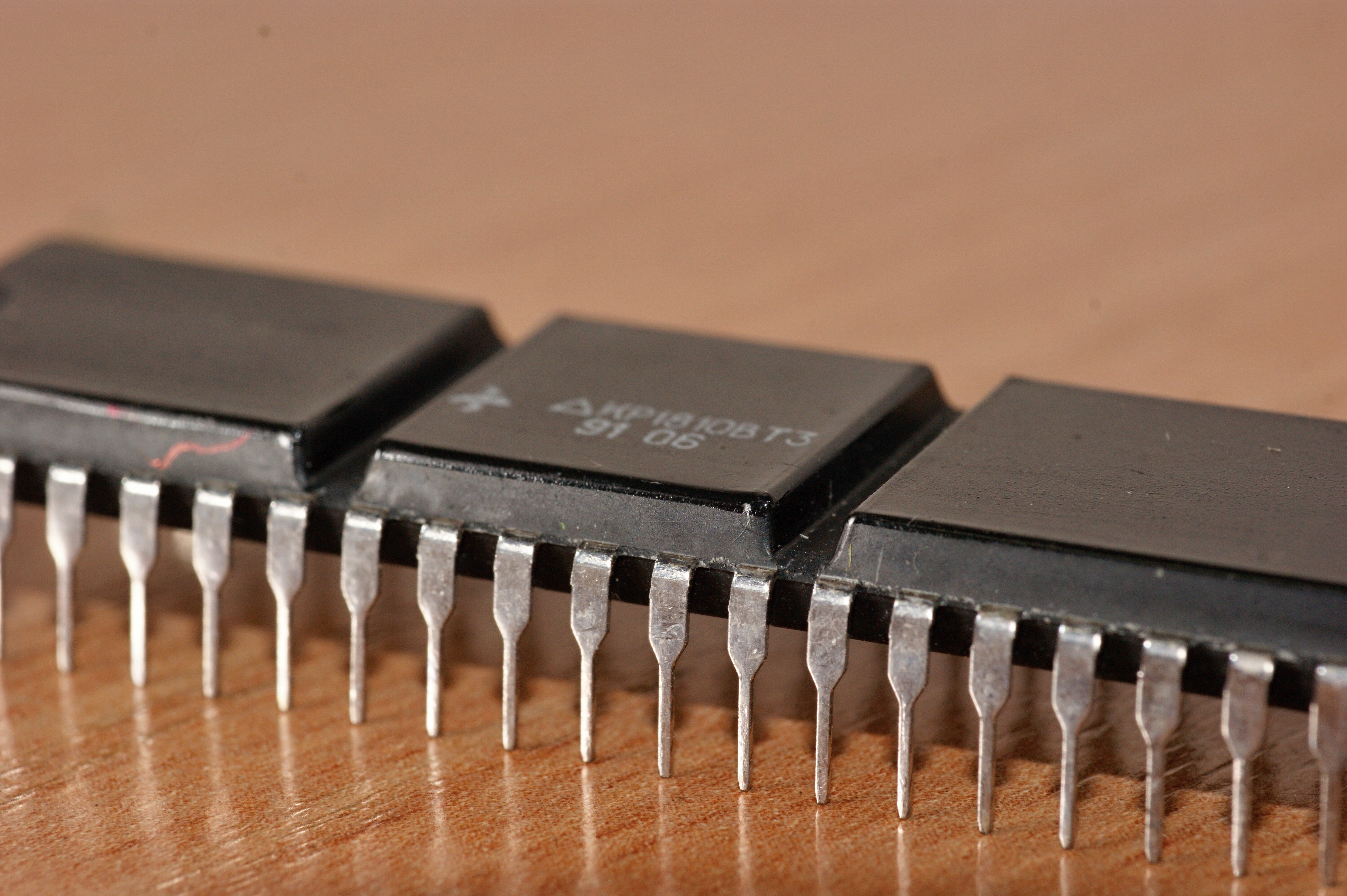

Этот образец имеет довольно любопытный корпус, с пропилами, но без "окон":

Источники:

1. Кобылинский Альфред Витольдович. Разработка семейств микропроцессорных комплектов СБИС. Диссертация на соискание ученой степени кандидата технических наук в форме научного доклада. Киев - 1985.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Каталог интегральных микросхем. Дополнение № 2 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1988.
4. Самофалов К.Г., Викторов О.В. Микропроцессоры. - Б-ка инженера. - 2-е изд., перераб. и доп. - К.: Тэхника, 1989.
5. АИПС "Меркурий". Каталог интегральных микросхем. Часть 2. Приборы производственно-технического назначения и народного потребления. - ЦКБ "Дейтон", редакция 1990г.
6. Микропроцессорный комплект К1810: Структура, программирование, применение: Справочная книга/ Ю.М. Казаринов, В.Н. Номоконов, Г.С. Подклетнов, Ф. В. Филиппов; Под ред. Ю. М. Казаринова.- М.: Высш. шк., 1990.
7. Мячев А. А., Степанов В. Н. Персональные ЭВМ и микроЭВМ. Основы организации: Справочник/Под ред. А. А. Мячева. - М.: Радио и связь, 1991.
8. Микросхемы интегральные серии КС1590...КА1843. - СПб.: Издательство РНИИ "Электронстандарт", 1993.
9. Титов М.А. и др. Изделия электронной техники. Микропроцессоры и однокристальные микроЭВМ: Справочник / М.А. Титов, А.Ю. Веревкин, В.И. Валерьянов; Под ред. А.И. Ладика и А.И. Сташкевича. - М.: Радио и связь, 1994.
10. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
11. Стратегия выбора. - К.: "Корнiчук, 2012.
